FX3U-485-BD板使用RS指令实现S7-200 SMART MODBUS_RTU通讯

1、硬件：

• PLC：FX3U-16M

• 通讯拓展板：FX3U-485-BD

• 从站设备1#：SIMATIC S7-200 SMART

2、通讯参数设定：

• 主站PLC：" H0C97 "

  • 数据位：8

  • 停止位：1

  • 波特率：19200

  • 检验位：偶校验

• 从站设备1#：SIMATIC S7-200 SMART

  • 通讯参数两端设备需一致

3、实例实例程序：

本程序是测试实验程序、请勿直接用于生产。

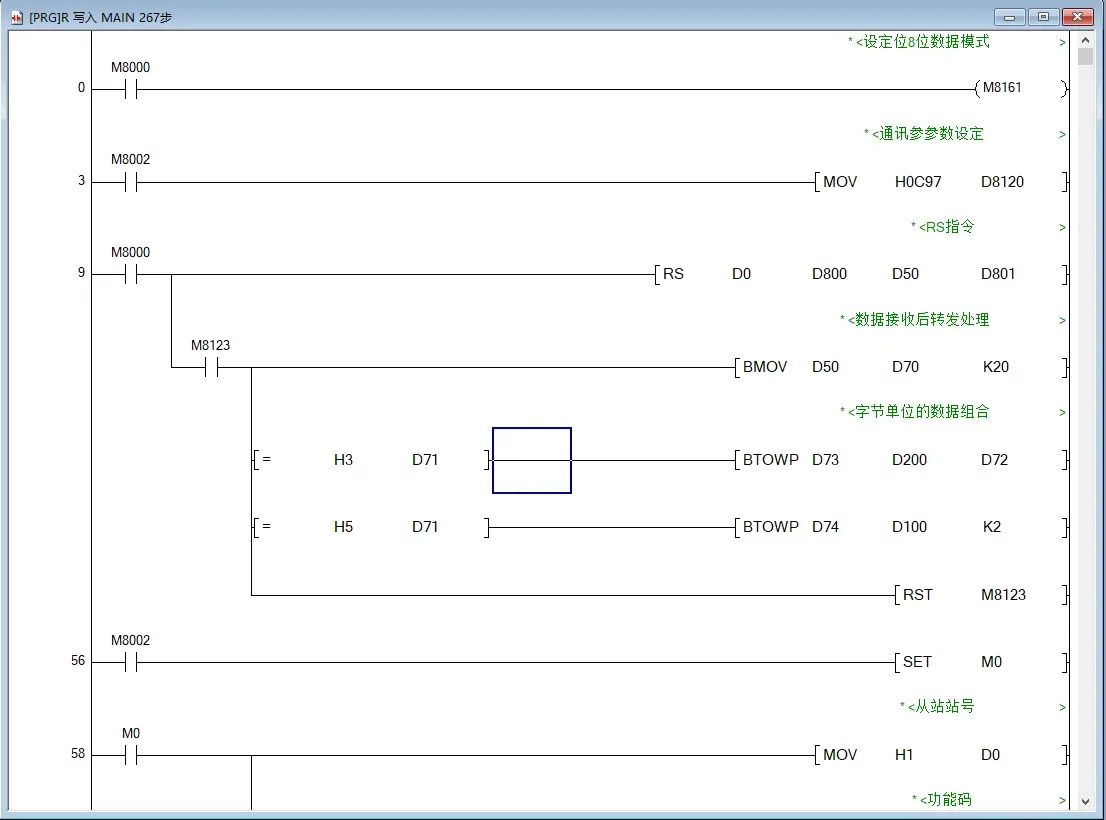

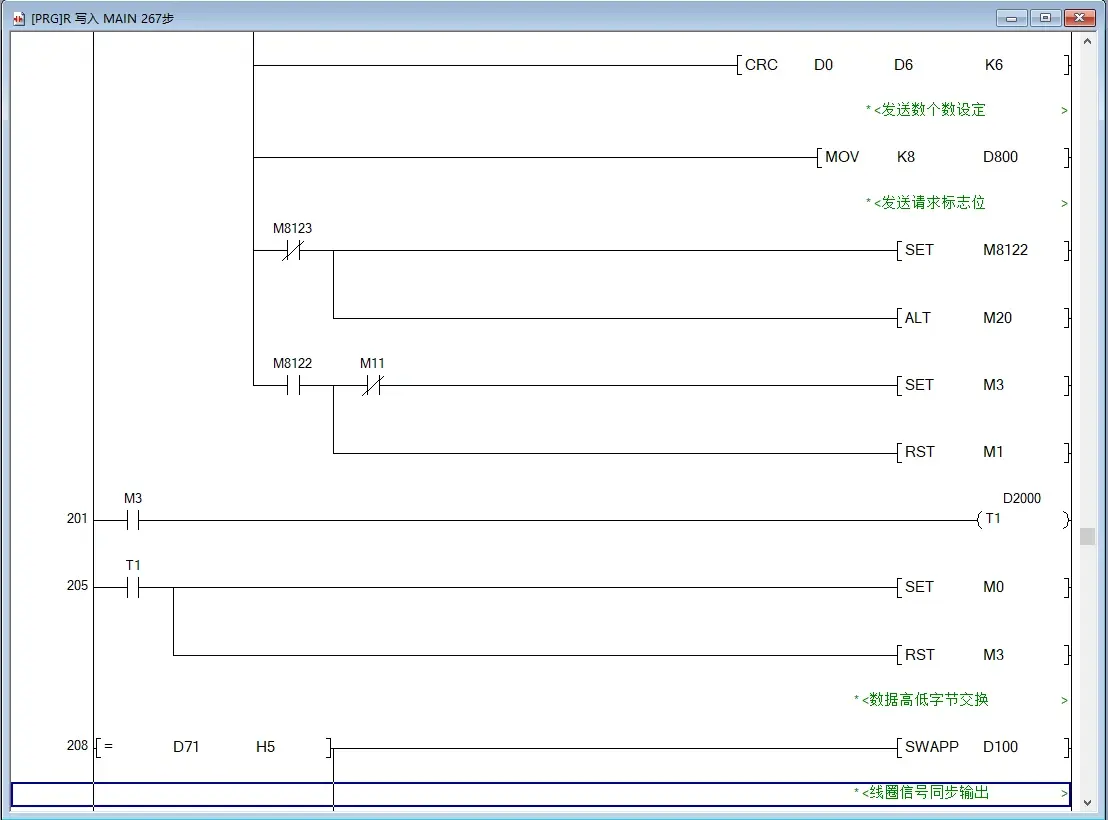

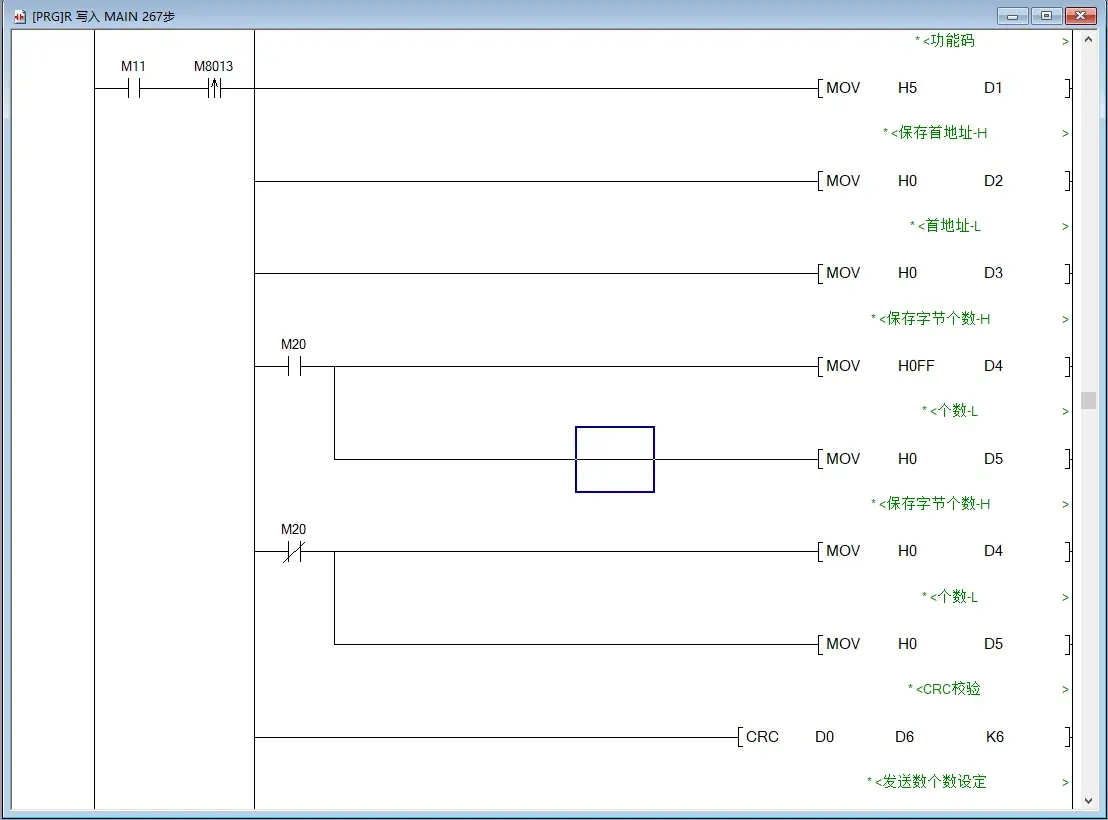

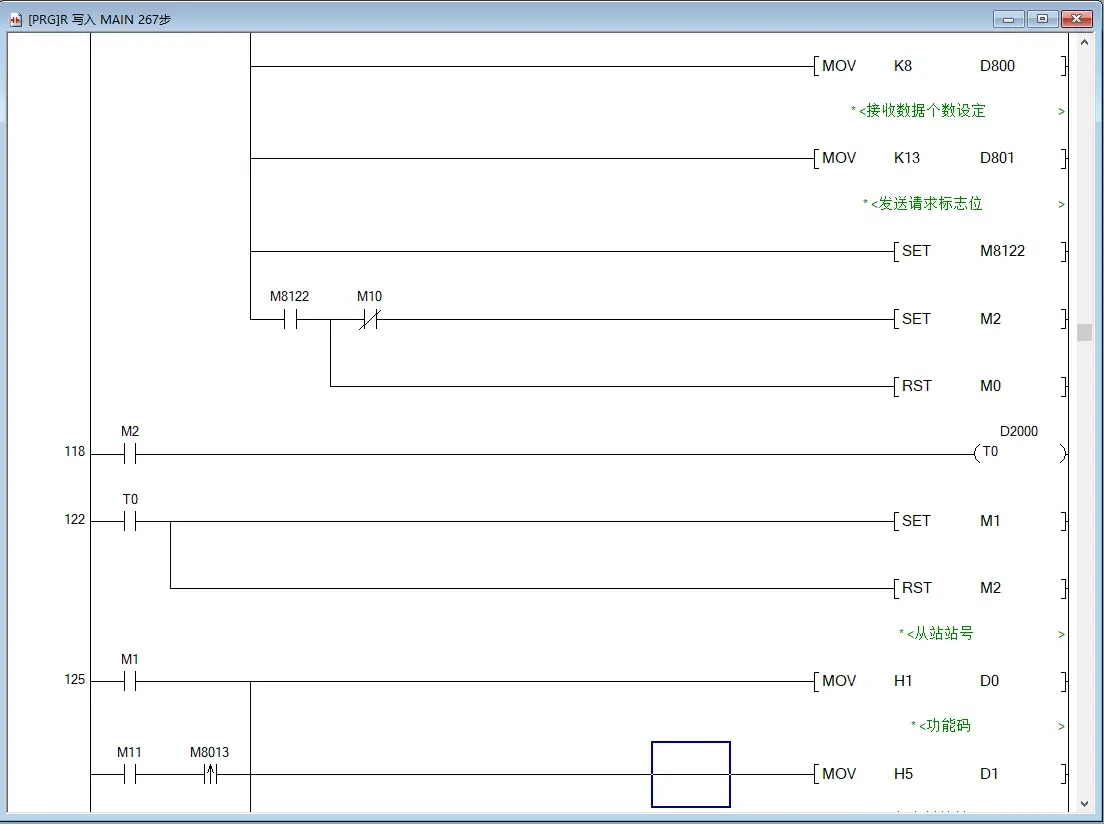

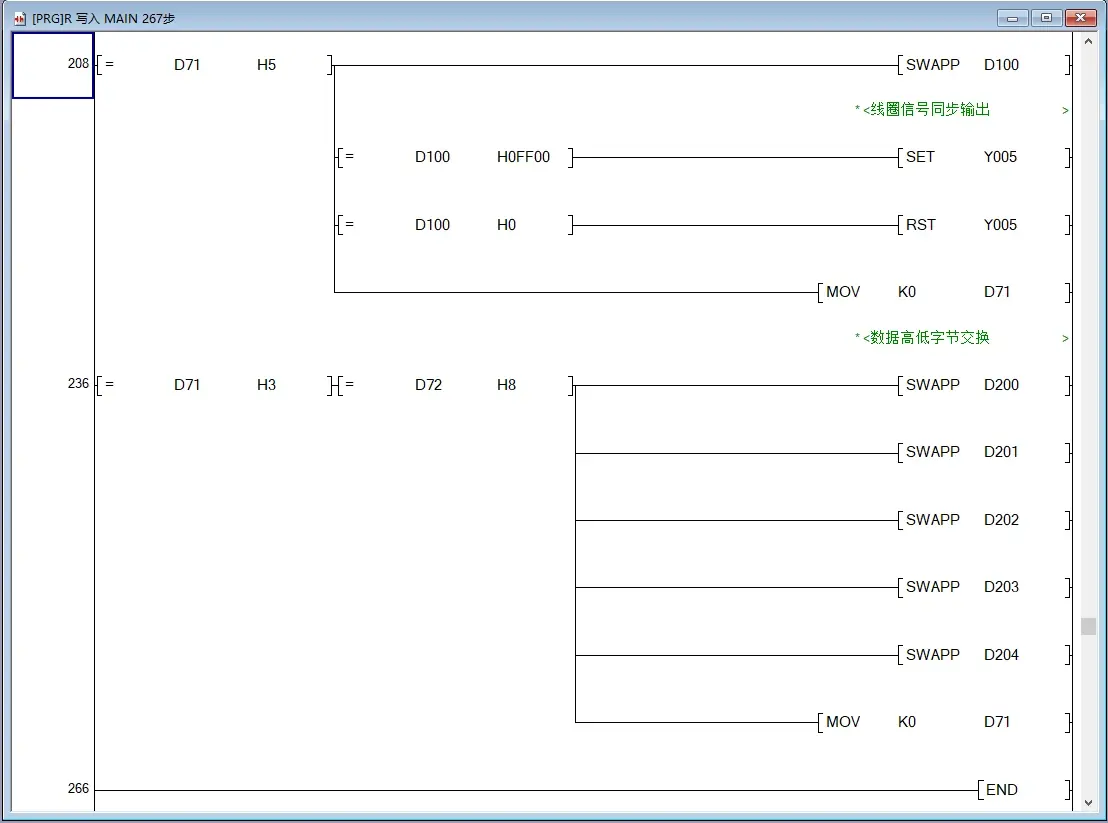

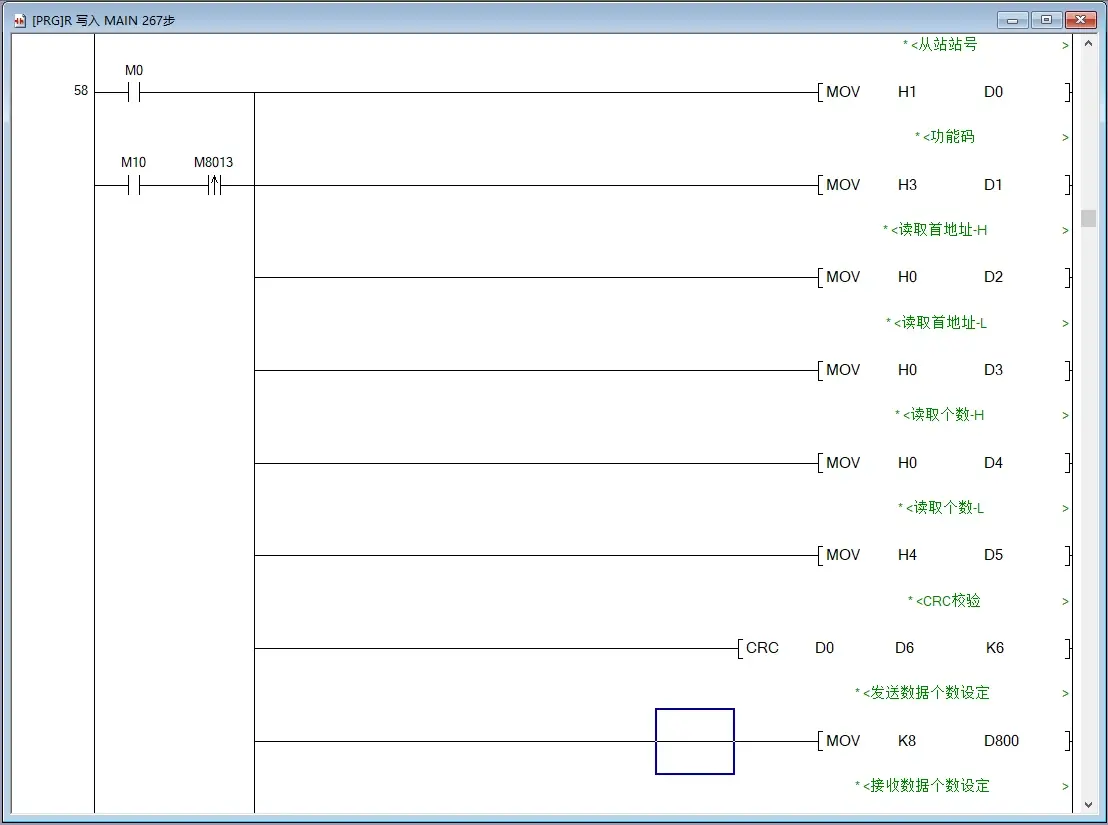

FX3U程序：

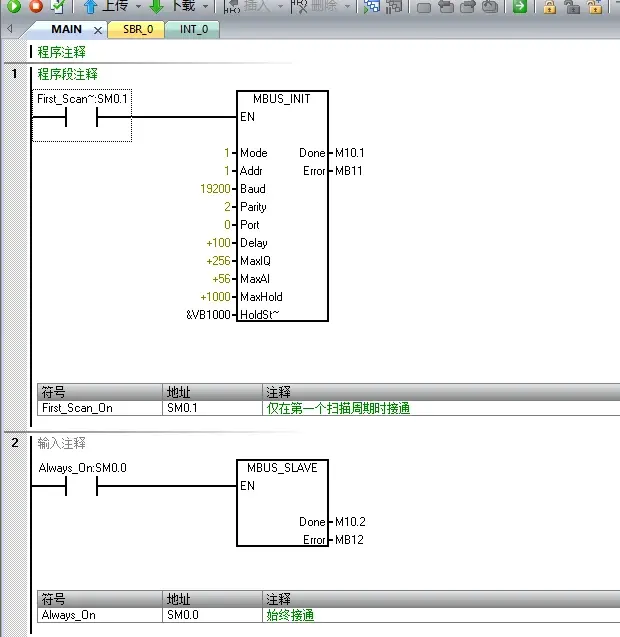

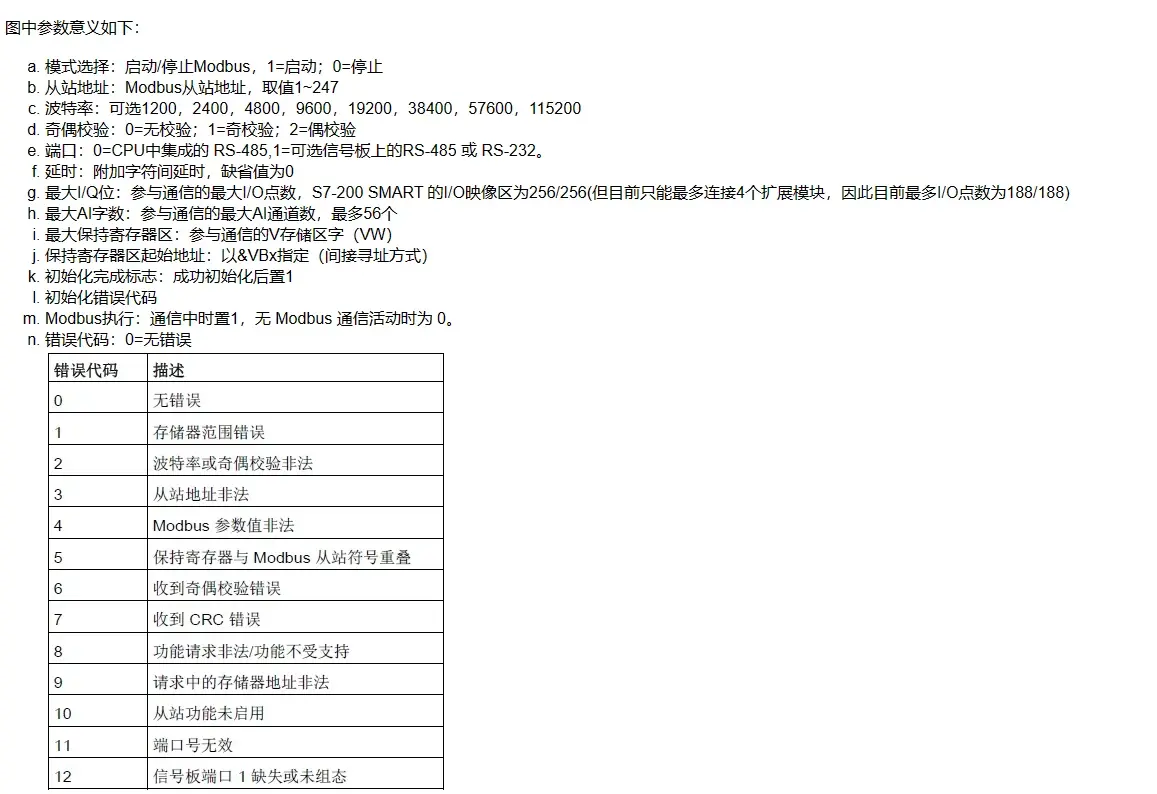

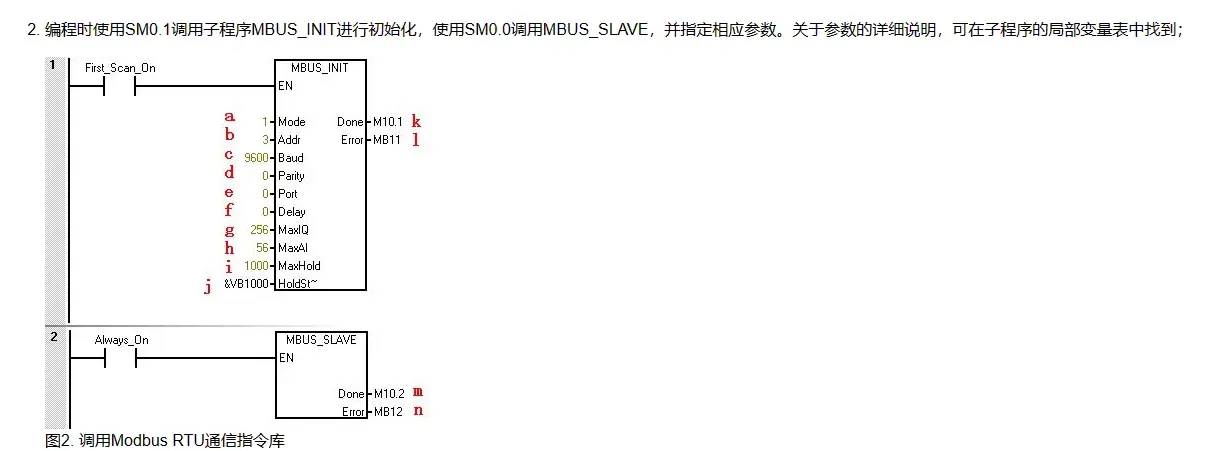

S7-200 SMART程序：
