目的

MMD导入Maya并使用Arnold渲染出更好的光影效果

过程与遇到的问题

1.导入Maya

找一个MMD直接导入Maya的插件：https://github.com/gameboy12615/MMD4Maya

2.灯光设置

添加一个Arnold SkyDome灯光，默认参数即可。如果不添加Arnold灯光，在Viewport中可以看到模型，但是在Arnold渲染器中会全黑。

3.Arnold渲染结果异常与修正

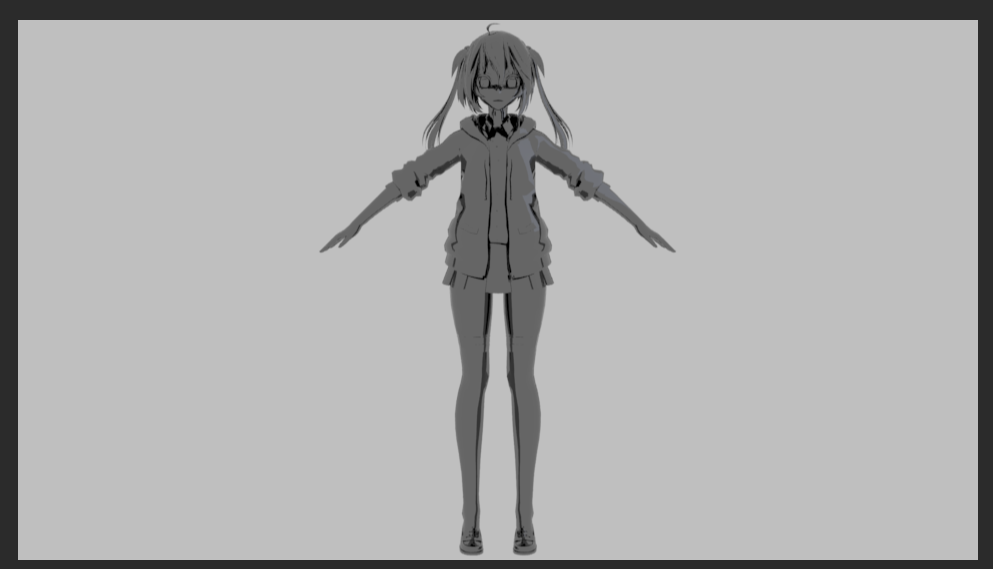

MMD导入Maya后在Arnold渲染器中渲染异常

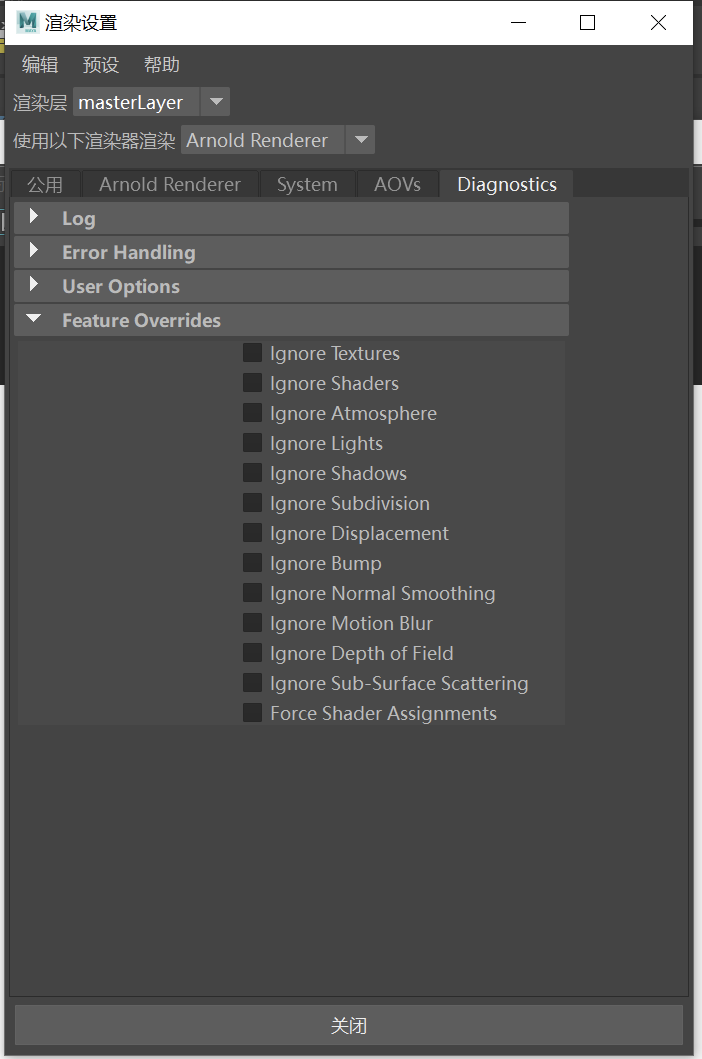

先检查是否渲染设置中忽略了贴图和材质：

也没问题

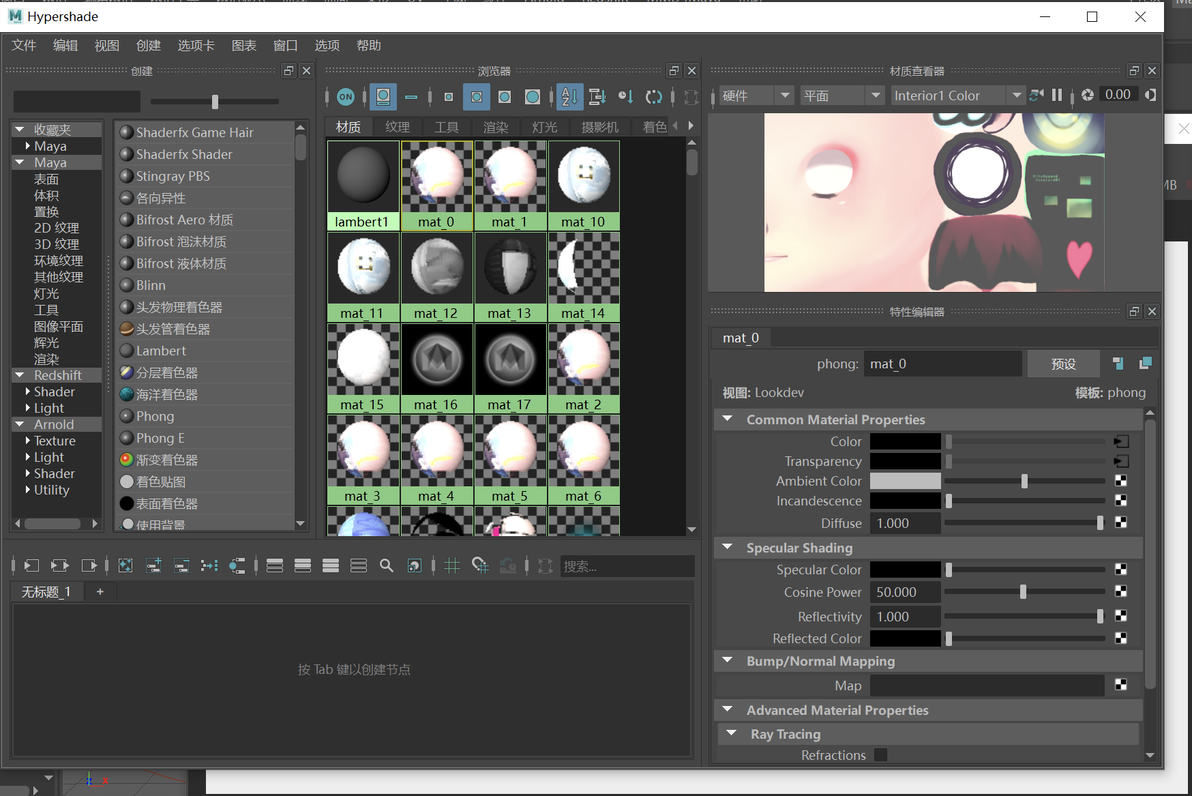

打开材质编辑器，看起来正常：

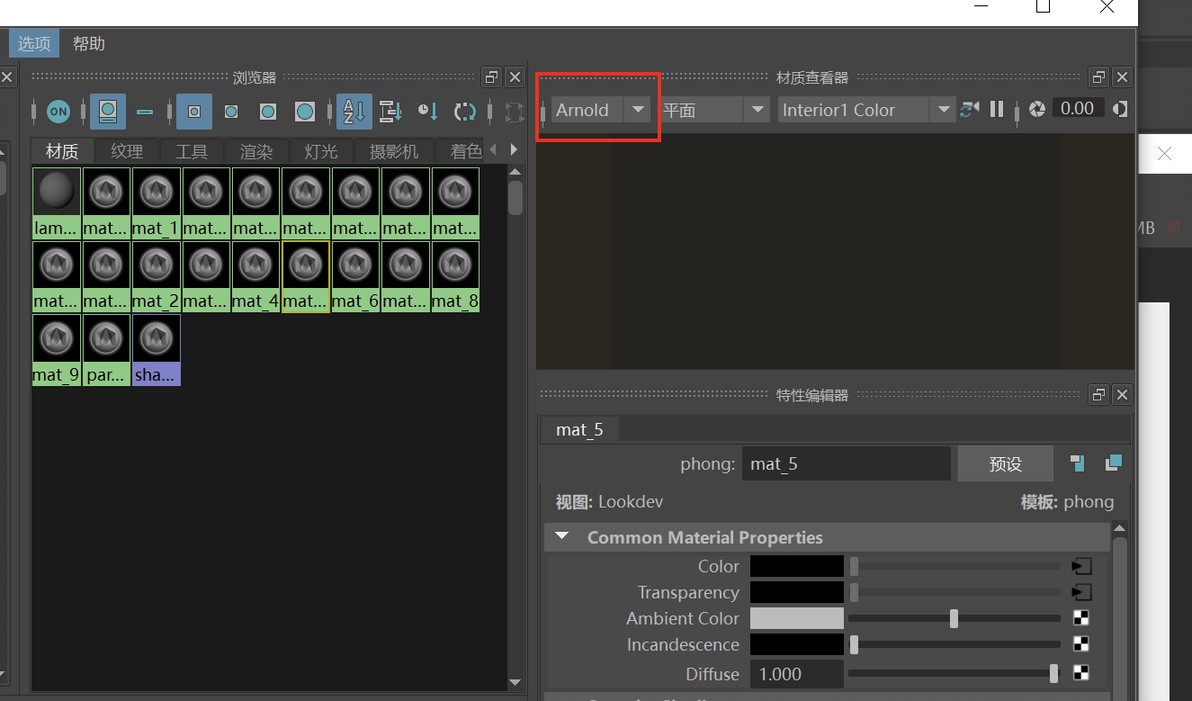

切换渲染平台为Arnold，发现材质都渲染不出来结果了：

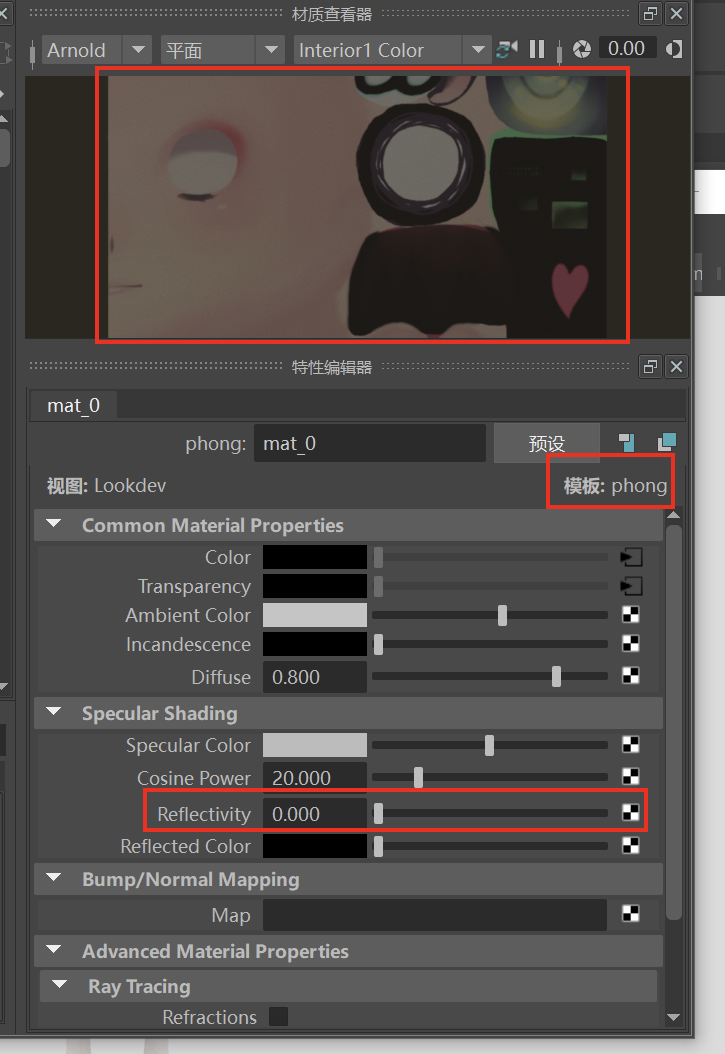

看到这里是Phone shader，因此我尝试自建了一个Arnold Phone 材质，对比了之后发现只需要把 Reflectivity设置为0即可正常渲染显示：

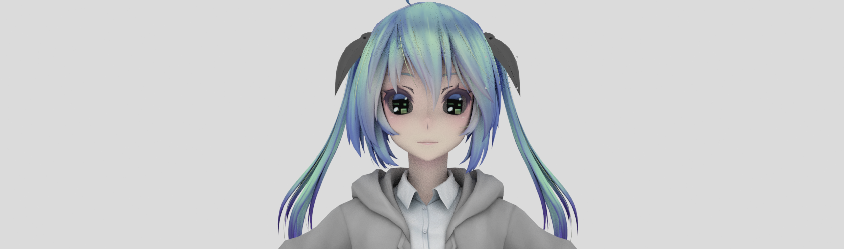

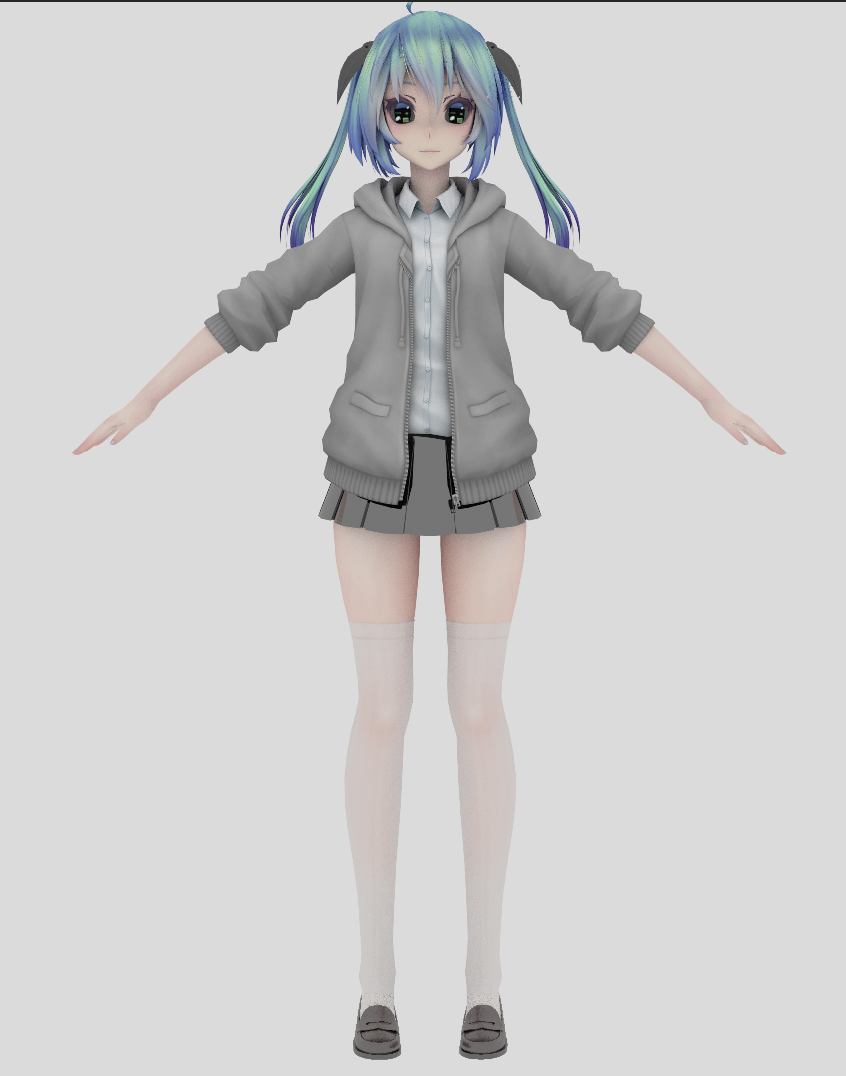

看起来正常了：

总结

1. 任何模型资源导入到Maya等类似的建模工具，在渲染时都要考虑：原模型自带材质在新的建模工具中能否正常显示的问题，通常每种建模工具都有自己独有的渲染引擎和对应的材质，因此如果在显示上遇到问题，通常都要从“渲染引擎和对应的材质”方面来解决

2. 要解决第一点的问题，需要熟悉各个渲染引擎(如Arnold、Vray、Redshift)、理解基本的shader原理以及常见的Shader模型的原理

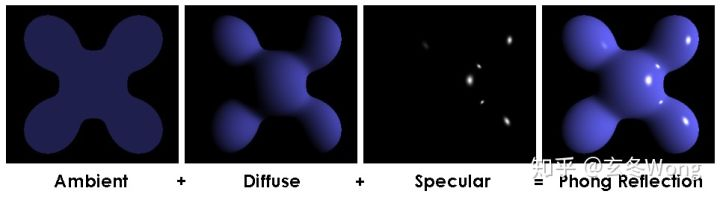

3. 上面的问题虽然解决了，但是依然存在疑问，Phong Shader的原理如下：

参数说明：

• La 环境光强度(Ambient light intensity)

• Ka 材质环境光反射率 / 材质环境光反射系数(Ambient reflectivity)

• Ld 漫射光强度 / 散射光强度(Diffuse light intensity)

• Kd 材质漫反射率 / 材质漫反射系数(Diffuse reflectivity)

• s 顶点 / 曲面点 到光源方向的单位向量(Direction from the surface point to the light source)

• n 顶点 / 曲面点 的法线单位向量(Normal vector at the surface point)

• Ls 镜面光强度 / 全反射光强度(Specular light intensity)

• Ks 材质镜面反射率 / 材质镜面反射系数(Specular reflectivity)

• r 完全反射向量( the vector of perfect reflection)

• v 顶点 / 曲面点 到摄像机方向的向量( the vector towards the viewer)

• f 镜面高光(specular highlights)，值范围在1到200之间，值越小，镜面亮点越大

从公式来看，单独的设置Reflectivity位置为1，并不会使得整个颜色结算结果异常，但是由于无法找到Maya的Phong的实现公式以及具体的对应的参数，因此此处依然未能完全理解原理（此处留坑）
