Logistic构建预测模型（5）：如何用R语言绘制精美的ROC曲线？（附全套代码）

Logistic构建临床预测模型系列主要以一篇基于logistic回归构建预测模型的文章为例，从整理数据到构建预测模型，再到内部验证模型，包括了整理数据、随机数据拆分、基线描述、差异性分析、绘制ROC曲线并计算AUC值、HL检验及绘制校准曲线、构建列线图模型并绘制DCA曲线，基本涵盖了Logistic构建预测模型的全过程，敬请期待！

本文属于Logistic构建临床预测模型系列文章第四篇，分别用R语言和风暴统计对构建Logistic预测模型过程中必不可少的Logistic单因素+多因素回归进行复现。系列文章详情请点击下方链接：

Logistic构建预测模型（1）：复现SEER数据库文献解读

Logistic构建预测模型（2）：如何用R语言整理数据？（附全套代码）

Logistic构建预测模型（3）：如何用R语言拆分数据集并做均衡性检验？（附全套代码）

Logistic构建预测模型（4）：如何用R语言做Logistic先单后多回归分析！（附全套代码）

本文主要以这篇基于logistic回归构建预测模型的文章为例，分别用R语言和风暴统计对预测模型验证过程中经常用到的ROC曲线绘制和AUC曲线下面积计算进行复现。

今日文章分为三部分
1.R语言复现

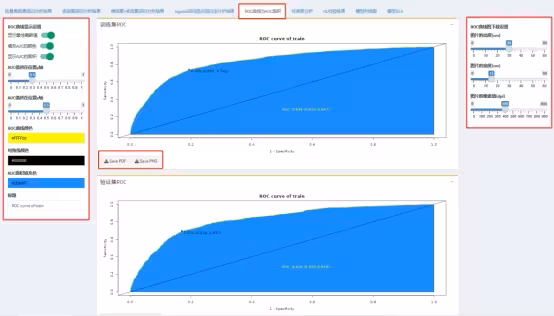

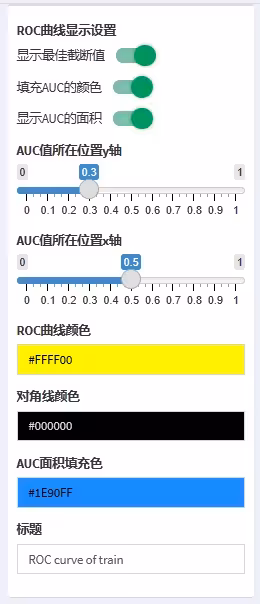

2.小白美化ROC曲线的方法

1.R语言复现

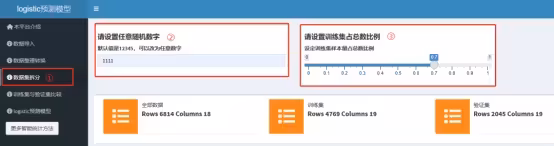

根据文章的纳排标准，从SEER数据库提取数据，并通过筛选、整理得到数据集total，将数据按照7:3拆分为训练集train和验证集test，并展开分析。本文重点复现文章中训练集ROC曲线的绘制。

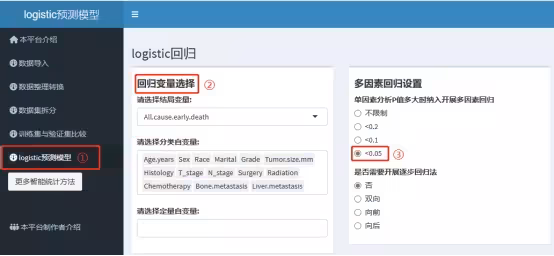

1.1安装和加载R包，导入train数据集，共14个自变量，均为定性数据。经过单因素及多因素logistic回归，包括年龄、性别、种族、肿瘤大小、组织学、T分期、N分期、手术、放疗、化疗、骨转移、肝转移均纳入构建预测模型。

if(!require("pROC")) install.packages("pROC")
setwd("D:/R/lung cancer-seer-logistic")#设置工作空间
cancer<- read.csv("train.csv")#导入数据集
str(train)#查看数据

1.2添加新变量，计算训练集预测概率

train$Pred_int<-predict(overall.log,newdata = train, type = "response")

代码解读：
train_model1：是从glm继承的模型对象，即通过多因素Logistic回归构建的模型；
newdata：选定数据框；
type: 表示预测种类。默认是归一化的线性预测; responses是归一化的响应变量。因此对于一个二分类模型，默认是log-odds (logit归一化的概率)，然而type="response"给出的是预测概率。"erms"返回一个矩阵提供在线性预测下模型公式中每一项的拟合值。

1.3计算AUC去线下面积

train_roc<-roc(train$All.cause.early.death,
               train$Pred_int,ci=T)#建立ROC关系
print(paste0("AUC (95%CI): ",sprintf("%0.3f",train_roc$ci)[2],
             " (",sprintf("%0.3f",train_roc$ci)[1]," - ",
             sprintf("%0.3f",train_roc$ci)[3],")"),quote=F)

代码解读：roc函数建立ROC关系，train$All.cause.early.death为所研究的结局，train$Pred_int为预测概率，ci=T表示输出置信区间。

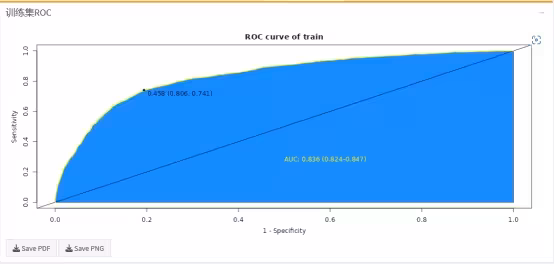

1.4绘制ROC曲线

plot(train_roc,
     print.auc=TRUE, #设置是否添加AUC值标签
     auc.polygon=T, #设置是否添加AUC值面积多边形
     grid=c(0.1, 0.2), #设置是否添加网格线
     grid.col=c("green","red"), ##设置网格线颜色
     col="red",#设置ROC曲线颜色
     max.auc.polygon=TRUE, #设置是否添加最大AUC值面积多边形
     legacy.axes=F, #x轴格式更改
     auc.polygon.col="skyblue", #设置AUC值面积多边形的填充色
     print.thres=T, #是否添加截点和95%CI，
     print.thres.col="black",#设置阈值的颜色
     main="ROC curve of train")#图的主标题
