1、下载控件

百度网盘：https://pan.baidu.com/s/1g00cb0ordUce3Y73Xu9Xeg?pwd=3phe

阿里云：http://www.huanergy.cn/file/QrCodeNet.zip

2、添加控件

解压下载的控件压缩包，里面有三个不同 .NET 版本的控件。

控件的三个不同 .NET 版本

查看 C:\Windows\Microsoft.NET\Framework 路径下的 .NET 运行环境。

计算机中的 .NET 运行环境

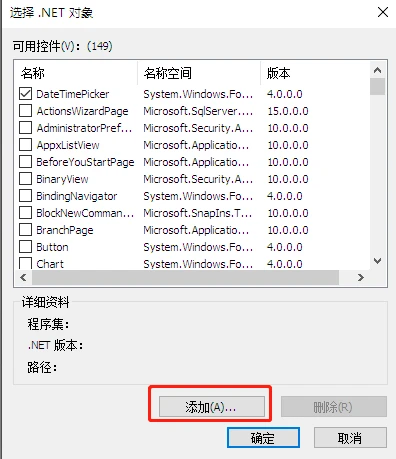

在 WinCC 图形编辑器中根据计算机具有的 .NET 运行环境选择添加控件。

添加 .NET 控件

添加后列表中可以看到 QrCodeImgControl 和 QrCodeGraphicControl 。Img 是位图，Graphic是矢量图。

.NET 控件列表

勾选 QrCodeImgControl 并确定（矢量图二维码控件经测试无法正常显示，因此选择位图二维码控件）。

添加的 .NET 控件

3、设置控件

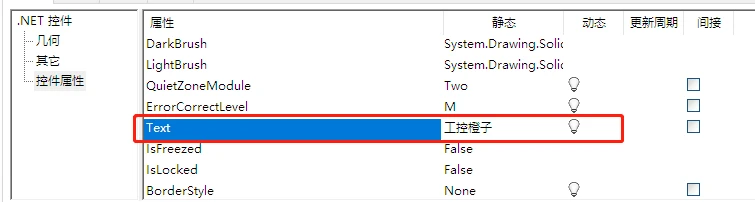

在画面中添加二维码控件并调整大小。在Text属性中输入文本内容，画面编辑状态下即可看到生成的二维码，也可以连接变量或者写脚本给Text属性赋值，Text有变化时二维码会立即自动刷新。根据需求自行设置其他属性。

控件属性设置

添加的二维码控件

4、运行效果

运行后的效果和编辑状态下显示的一样。

二维码运行效果

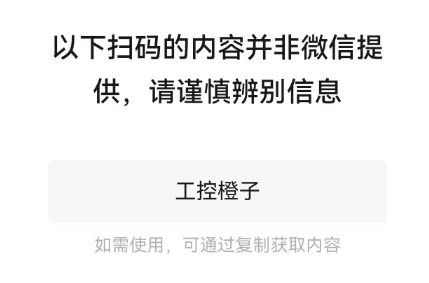

微信扫码查看二维码。

微信扫码识别结果

5、总结

这个控件不需要写脚本，只写入文本或者连接变量即可实现动态生成二维码，非常方便好用。博途WinCC中也可以使用。
