添加标尺

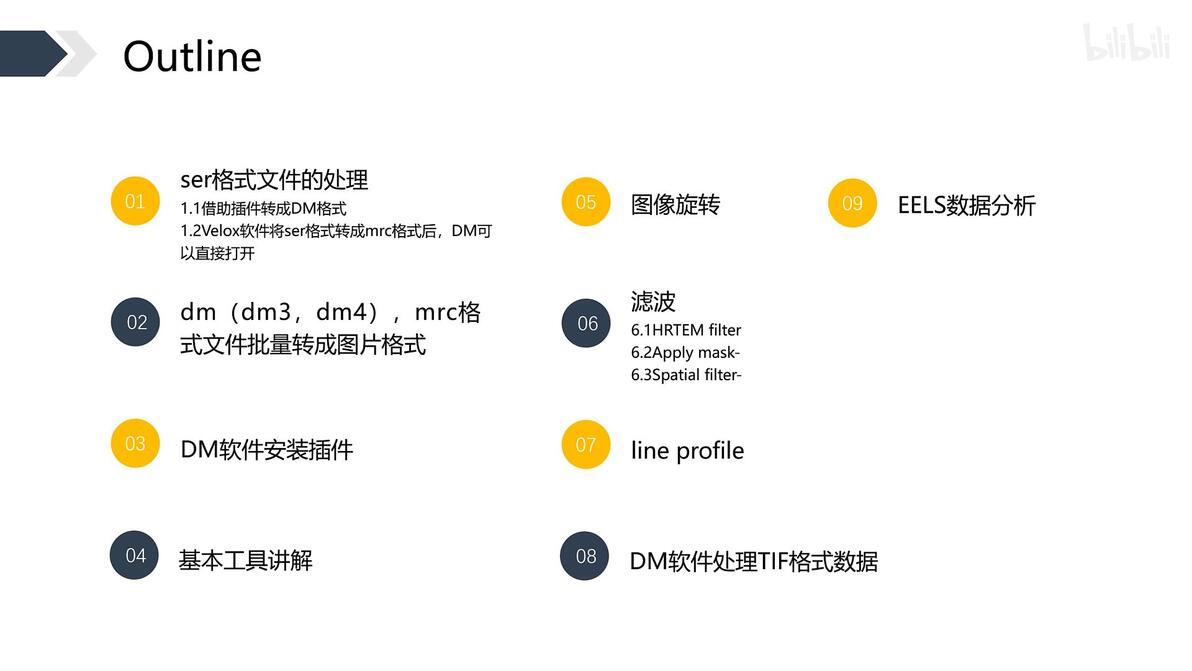

四、基本工具讲解

08:30 DM中基本工具的讲解

1、DM格式的直接可以用DM软件打开

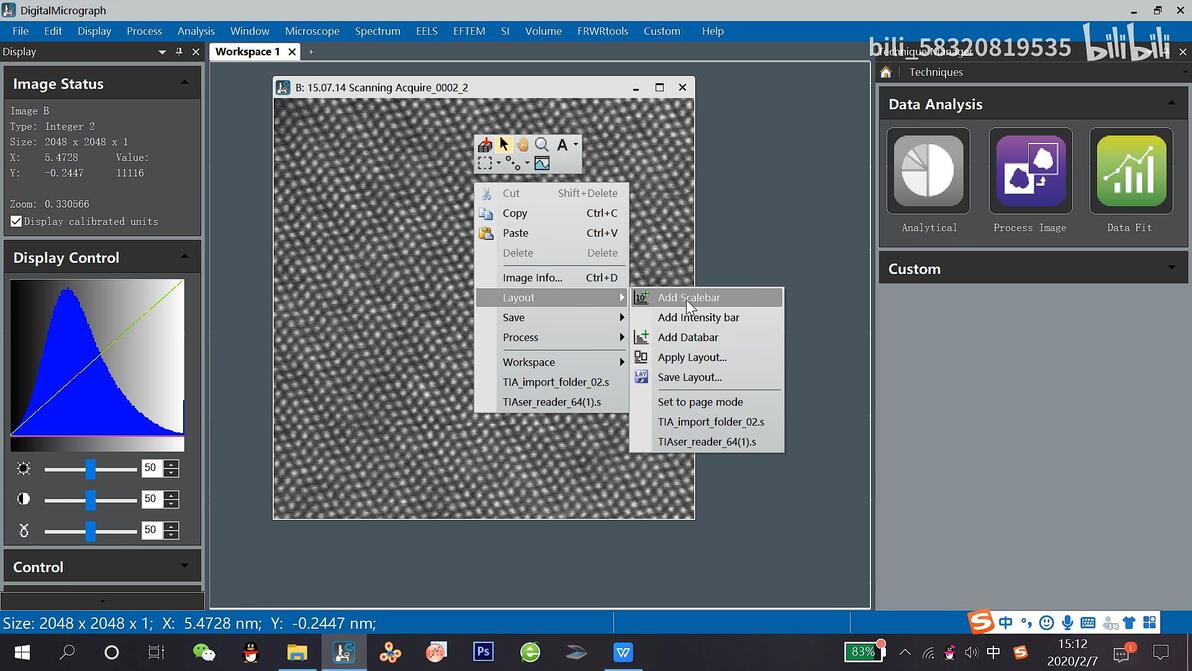

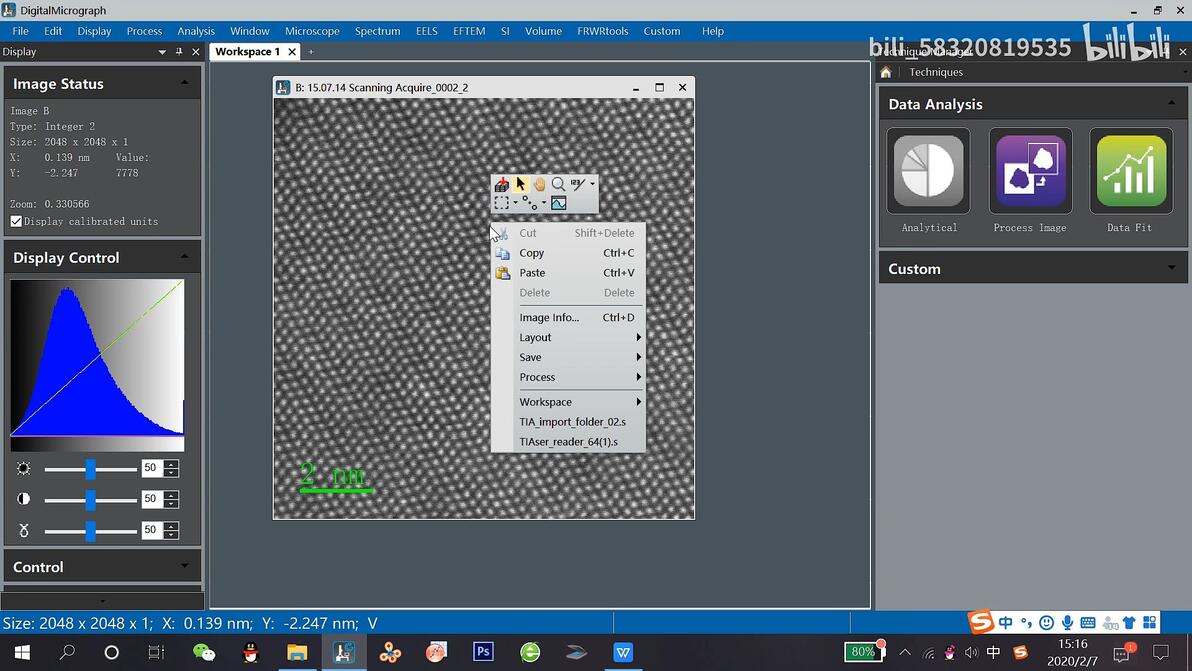

2、打开后的图形右键的layout中有所有的工具

10:22 晶面长度的测量

选择第三个有测量数字的线段，然后测量晶面距离，在数自己一共量了多少个晶面数，这个距离除晶面总数可以得到晶面间距。

还能画方框和椭圆形状的

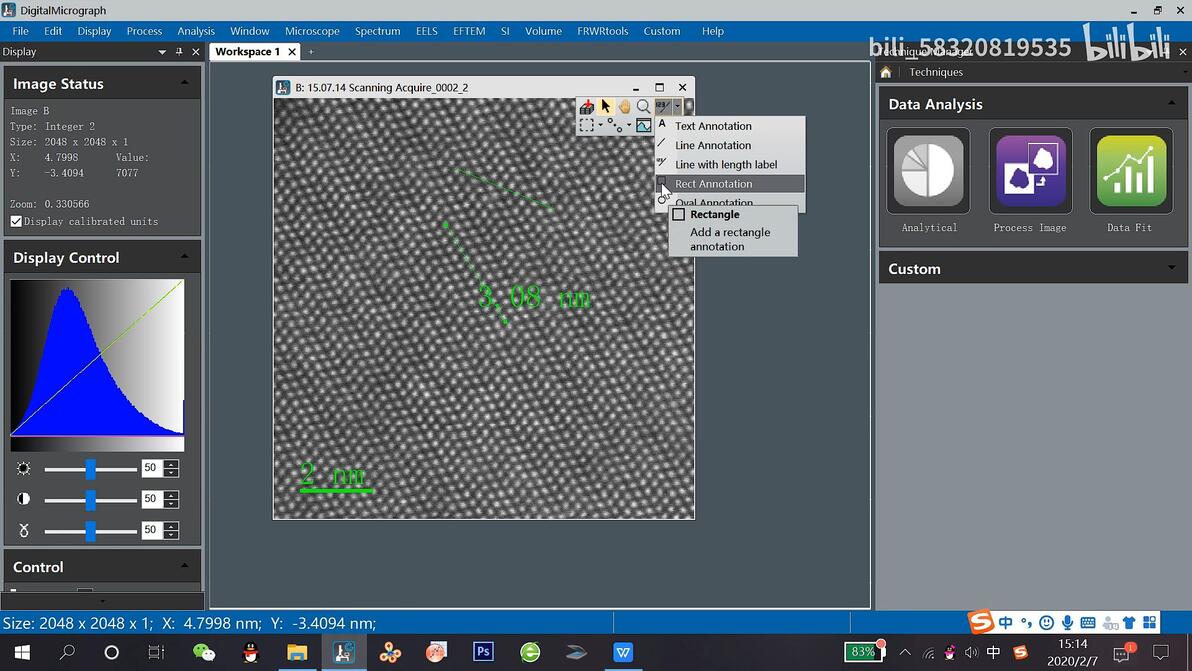

方框的见过，画出来以后无法显示测量数字。

ROI的虚线框，不知道什么作用

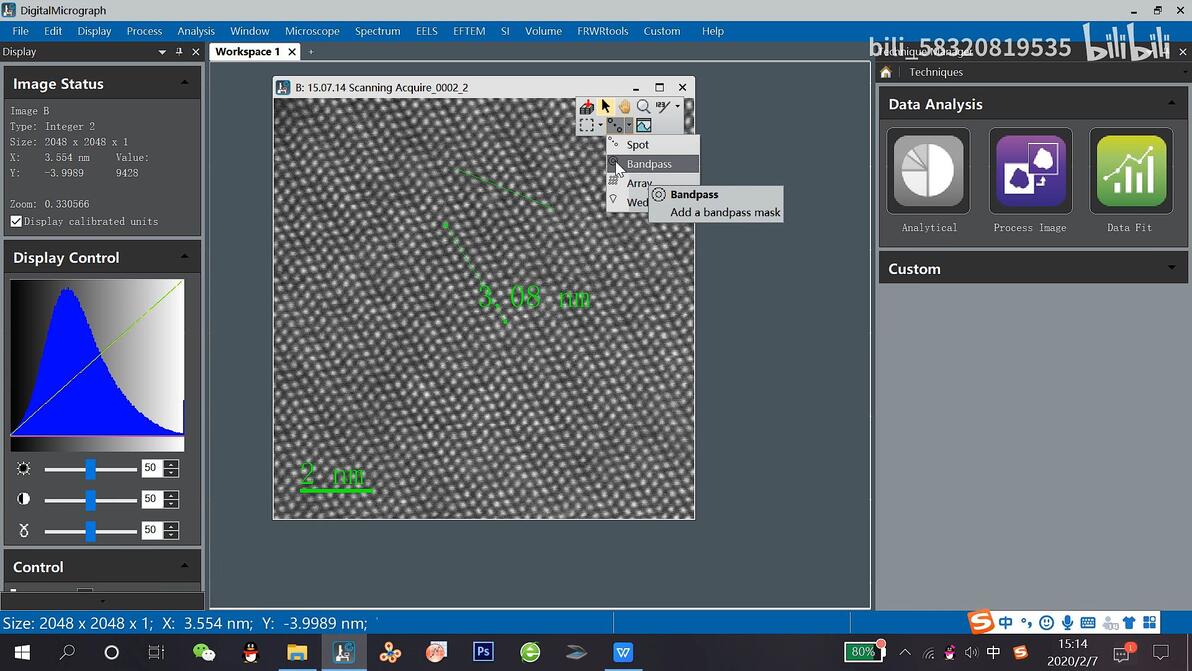

不同的滤波方式

spot是任意形状，Bandpass是扣除了投射点

Array是序列，Wedge是扇形

这些功能在滤波时会用到

Profile 可以 通过在图形上画线得到原子柱的积分强度

右键的image info可以将输出的图片变成其他对比度的东西，或者彩虹色，tiff格式无法显示，这里是dm格式

做了修改后，想要保存成图片格式的话，可以save display as ，将保存类型选定为tiff

如果之后还需要做其他处理，最好保存成dm格式

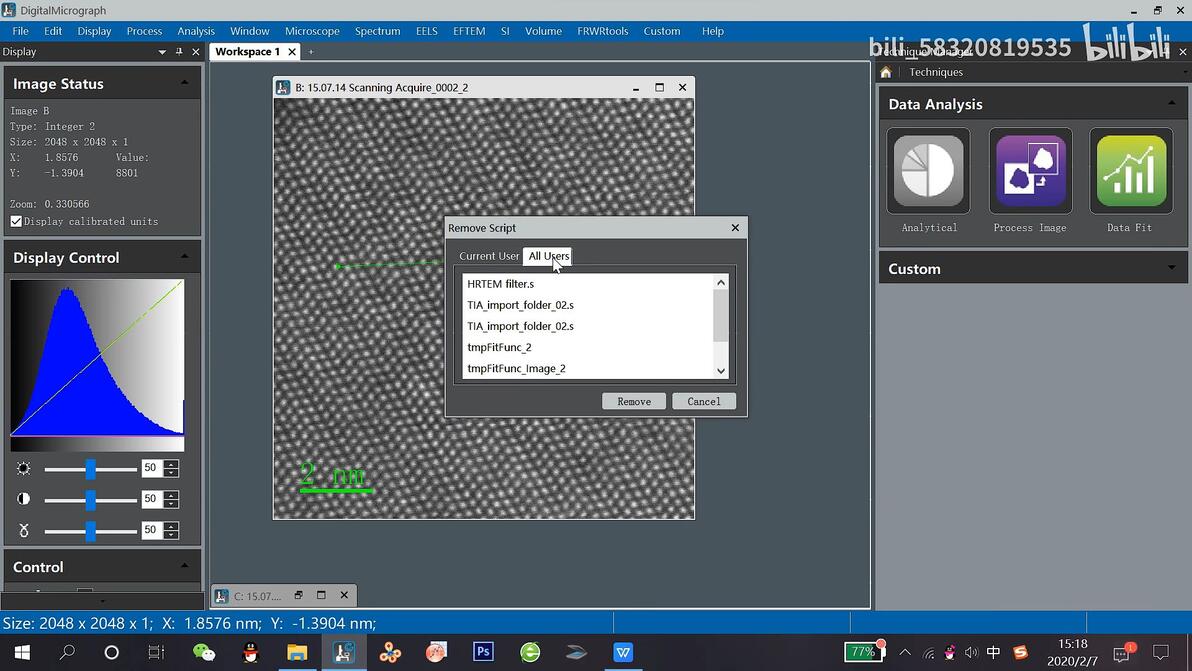

自己只有四个脚本，会有啥影响吗

工具栏的调取

Custom是自己下载的 插件

滤波有啥用？相当于一键美化

6、滤波

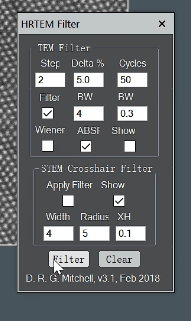

一键式 HRTEM Filter插件是一键滤波，傻瓜式

这里从左到右分别对比了原图、Wiener 滤波和ABSF 滤波的区别，信噪比有了很大改善

一般都用ABSF滤波,按照下面方式设置就好，点了之后会产生一张中间过程的图，可以自己手动关闭

注意：滤波后的图要和滤波之前的图进行对比，防止假象的出现。

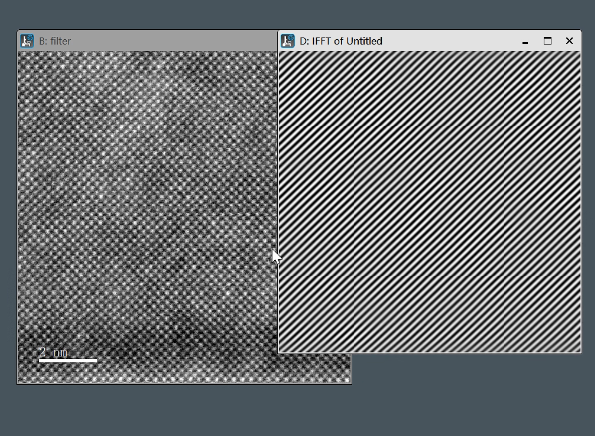

28:18 反傅里叶变换的作用

针对有位错存在的样品，用傅里叶变换后的mask 和反傅里叶变换可以得到更加清楚地看到某条线段断开。

line profile 可以获取晶面间距信息

7、处理tiff格式的文件

怎么在这种格式的文件中进行标尺校准？

点击Profile，再按住 shift 可以确保自己获得一条水平的线，这条线的长度除上像素点，得到每个纳米对应的像素点为多少，之后再右键的image info中

28:31 反FFT

36:35 关于TIFF格式的处理

设置多少个像素点对应一个纳米进行校准，这时出来的线带着单位了，记得再和之前保存的比例尺进行比对，看自己的校准结果怎么样
