当我看到xbox series x手柄图片时，就在想，这比xbox one s手柄改进了啥？

    十字键改成了圆盘式，多了个“分享”按键......

    ？？？什么Naive的玩意？？？

    隔壁大法的Dual Sense手柄上了那么多新功能，触觉反馈，自适应扳机，这才叫次世代嘛。相比之下，xbox新手柄简直就是......科技以换壳为本, too young too simple !

    但也不是纯粹的换壳，新手柄用上了 极为先进 的Type C接口。

    呵，本穷人宁愿得电子阳痿，也绝对不会为了个新接口，就给巨硬贡献300+RMB的！！！

    自己动手改一个。正反插，普通充电，PD充电，USB2.0通讯，我全都要！

    下面记录下自己改装的过程。

更新（24.04.07）

当初改的时候，只是想试试水，在淘宝买了廉价Type C接口。结果高强度拔插下来，接口松松垮垮了……

然后重新找接口时，发现这个好东西😃

看了带图评价，怎么都是改装PS4手柄啊。不得不承认这个PCB创意不错，缺点是没有脚位固定接口😅

怕不是一拔就断 ……

先买个试试水。

更新（24.04.26）

果然科学技术是第一生产力，以前的方案累死累活要几个小时，现在新方案几分钟解决。

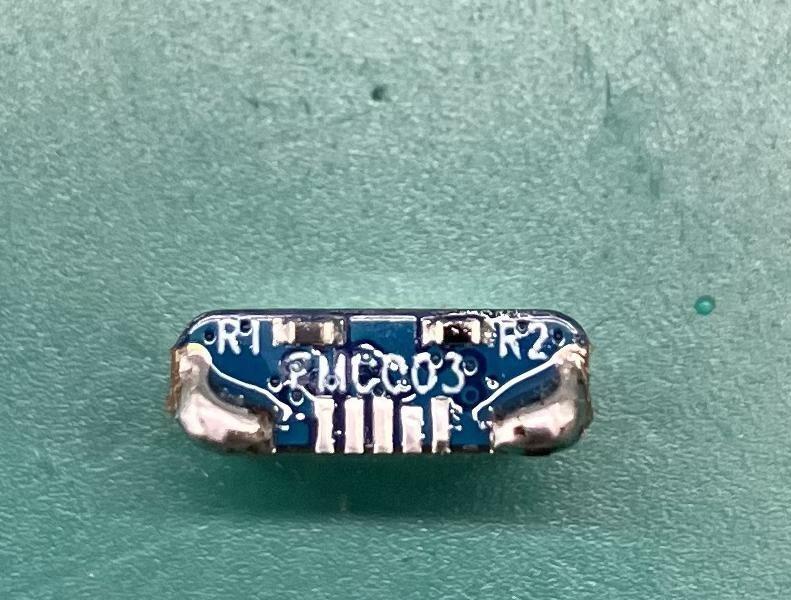

特意重新买了个PCB，如下

直接风枪吹下，建议先用烙铁把四个固定脚换成有铅锡。不建议从背面吹，因为背面有个LED灯，容易把它吹黄。

新接口上锡，可以多上点。

洗板水清洗PCB，烙铁拖平焊盘。焊盘打好焊油，新接口对准，接着风枪吹。焊锡熔化了，接口会自动吸附到焊盘上。

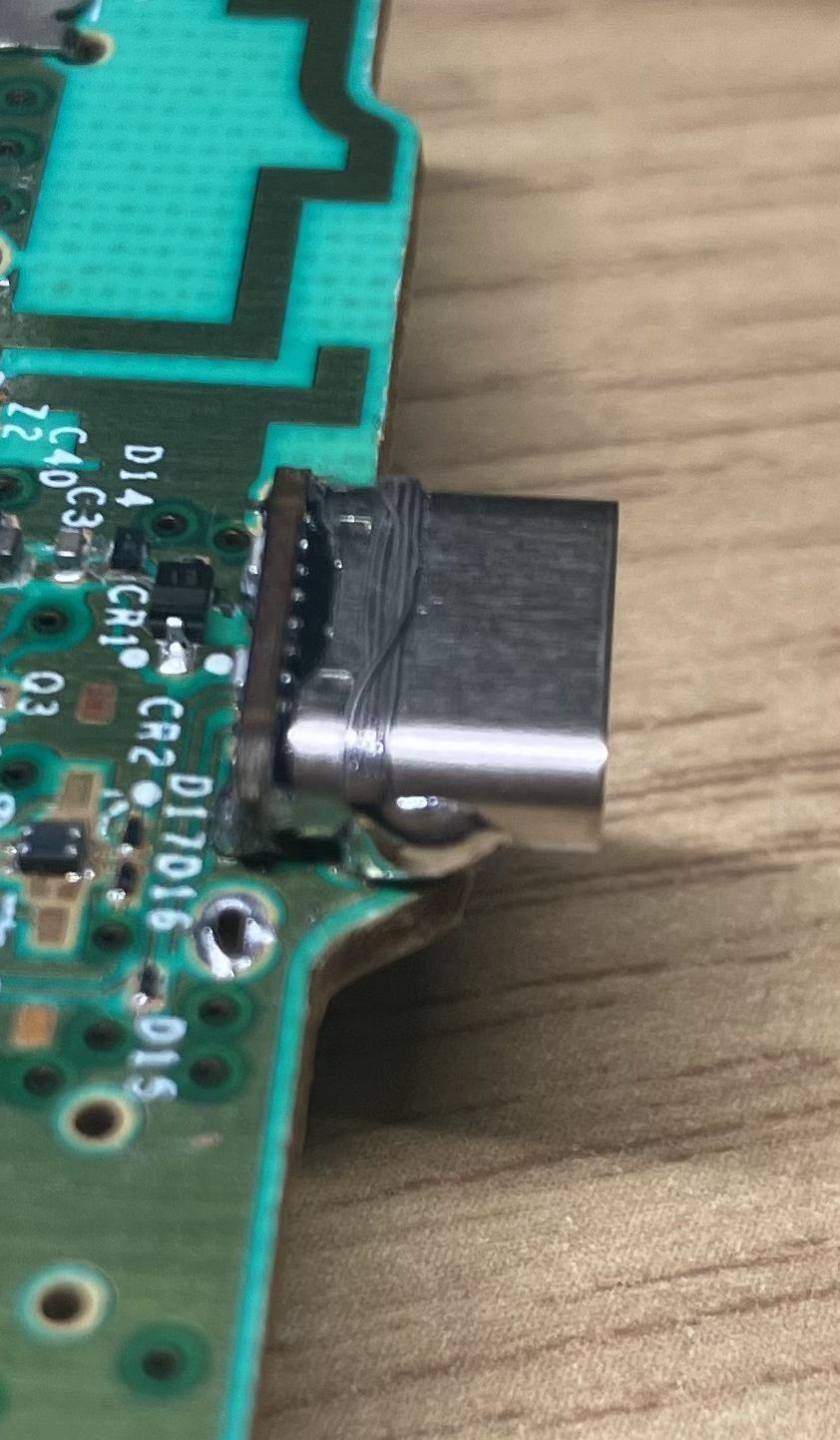

可以适当把接口往PCB里面焊接，否则会很明显地突出塑料外壳。

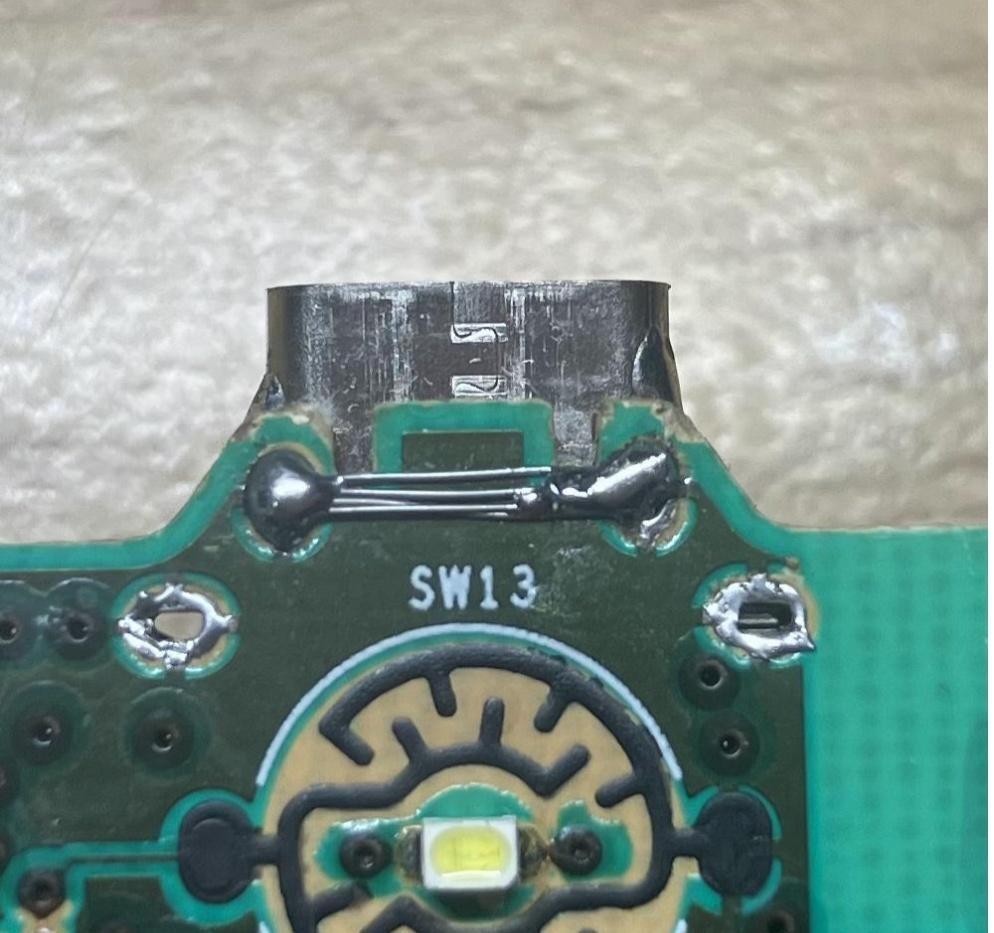

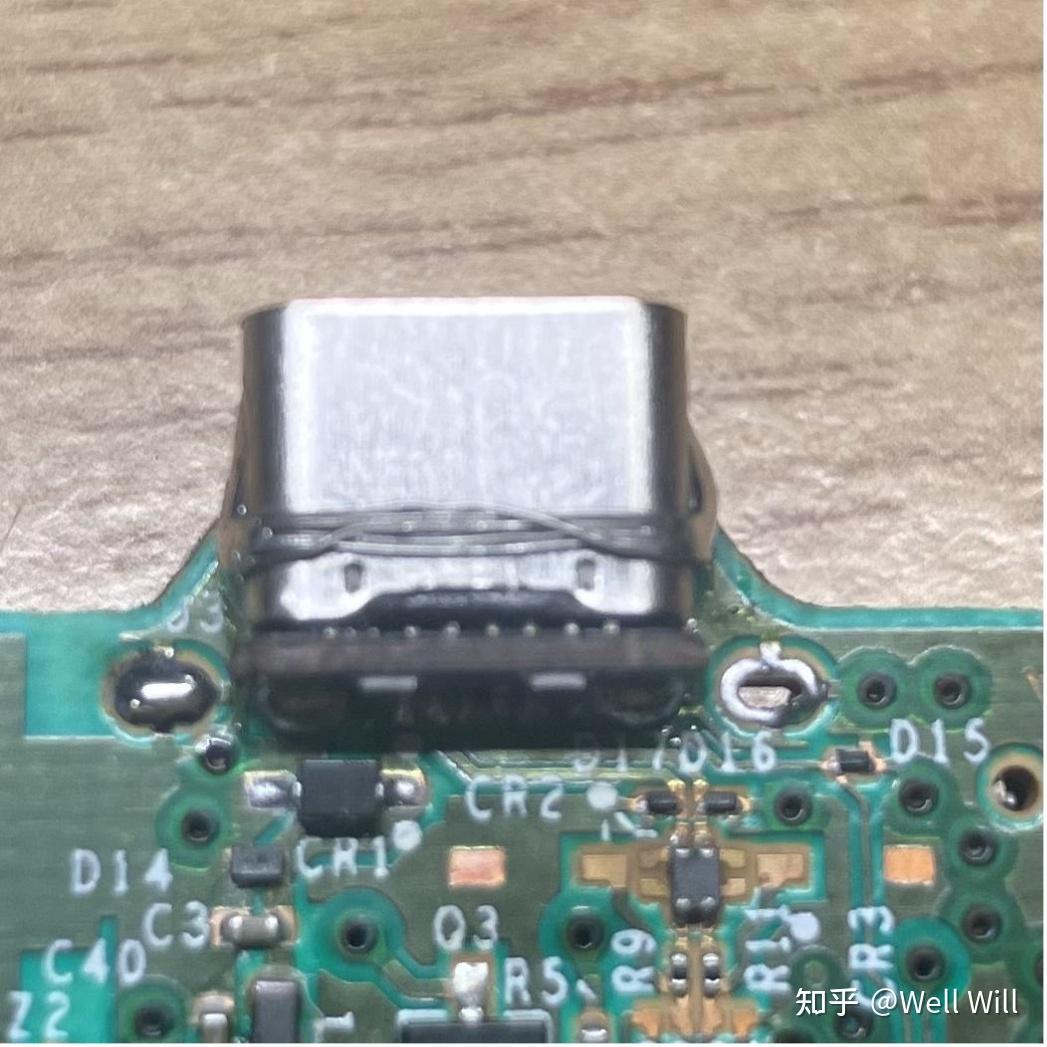

关于如何固定，我的做法是用细线穿过前面两个孔，紧紧捆住接口，然后用两边用锡，把外壳、细线和孔焊接起来。

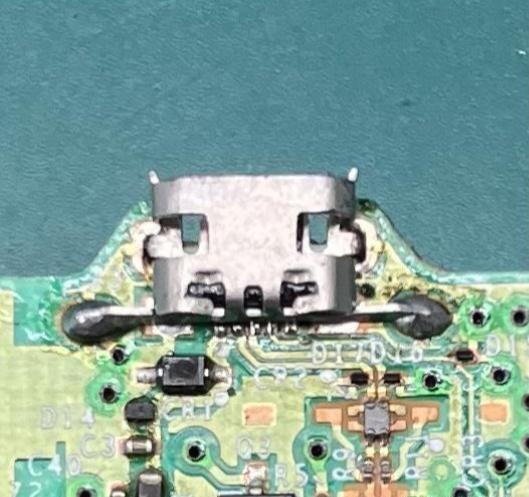

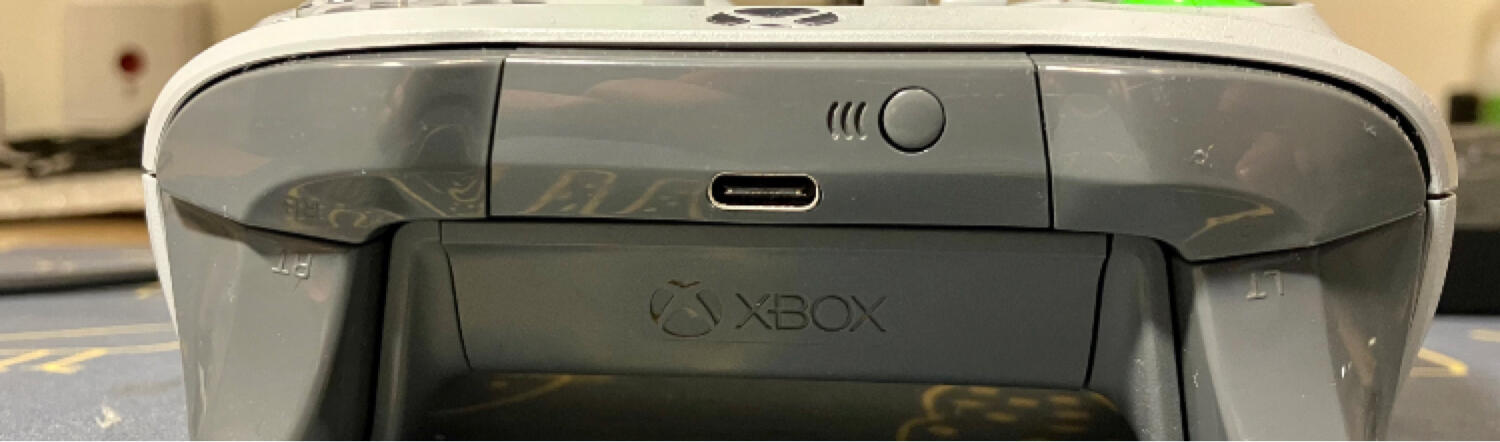

安装外壳后，效果如图。可见因为多了层PCB，接口有些突出外壳......不太美观......

但这种方案，电气性能、改造难度、稳定性和后续维护性，对大大优于旧方案，还是值得推荐。

以下为原始内容

改装实录（此方案已废弃）

    注意：改装手柄会破坏保修，且需要一定的动手能力和对手柄结构的认知，请量力而行。

    材料：贴片式Type C 16Pin 母口，热风枪，电烙铁，焊锡，助焊剂，六角螺丝刀，30AWG跳线，打磨笔，镊子，5.1k ohm电阻*2，0.1mm漆包线，光固化绿油和固化灯，聚酰亚胺胶带。

    请在照明和通风良好的环境下操作。

1. Type C 母口改装

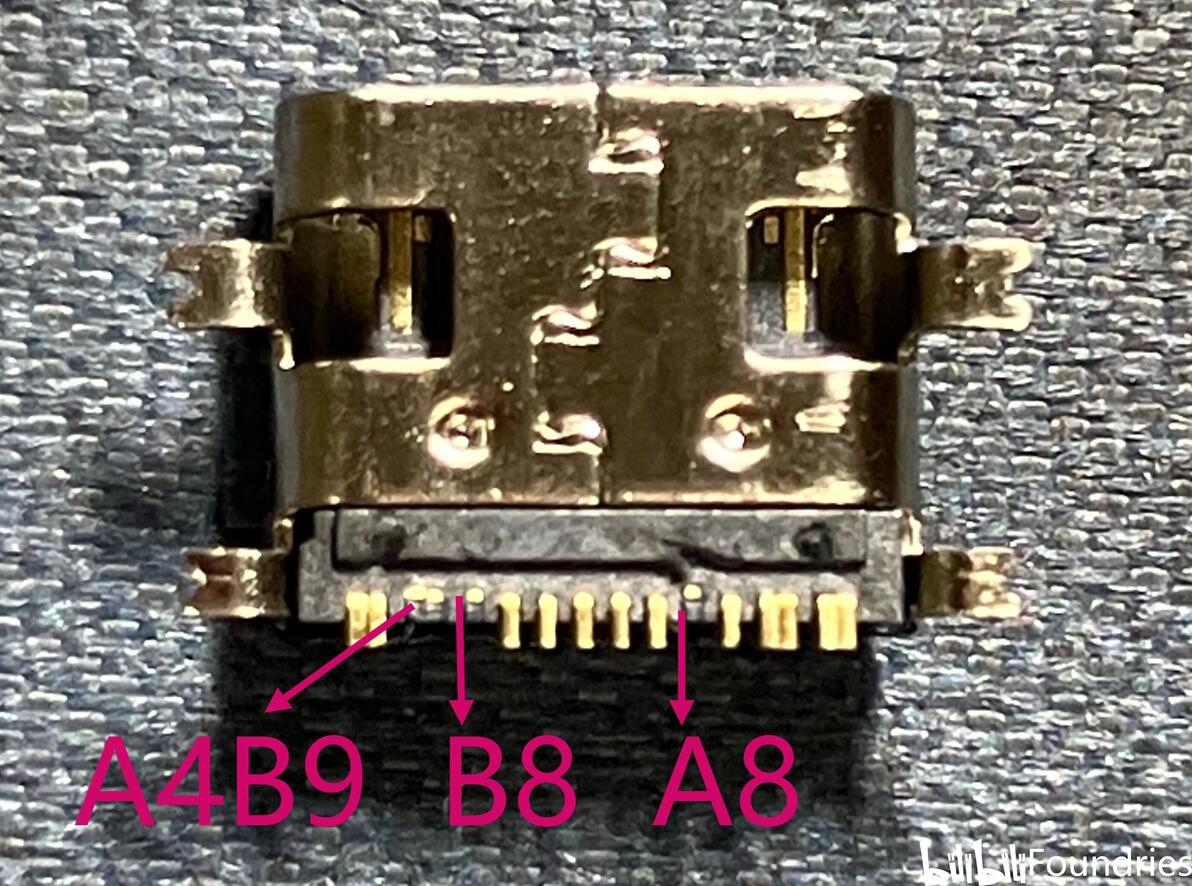

    拔除A4B9，B8，A8针脚。

这些都是没用的针脚，拔了给后续焊接提供空间，不拔也没事。

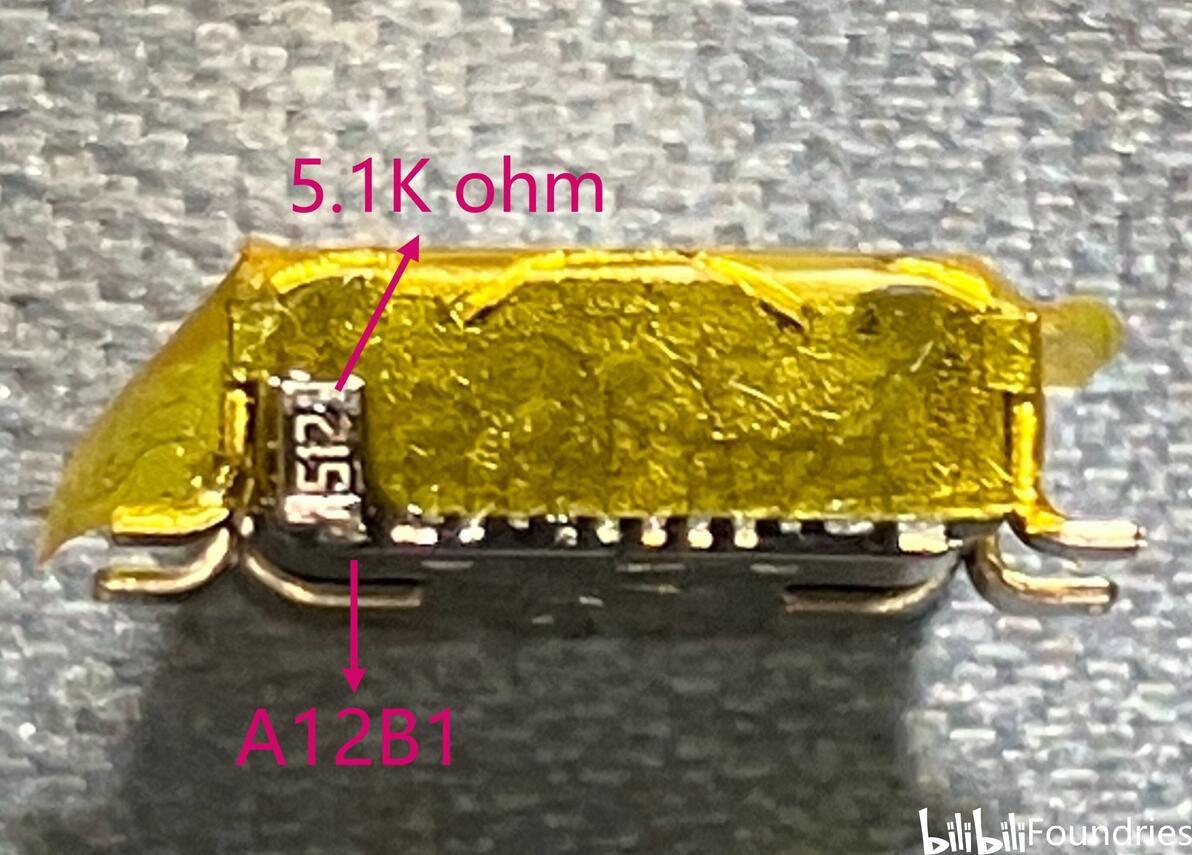

    在塑料面贴好聚酰亚胺胶带进行保护后，在A12B1上面焊接5.1k ohm电阻。少许塑料融化没啥影响，刮掉就行。

注意不要和其他针脚连锡！

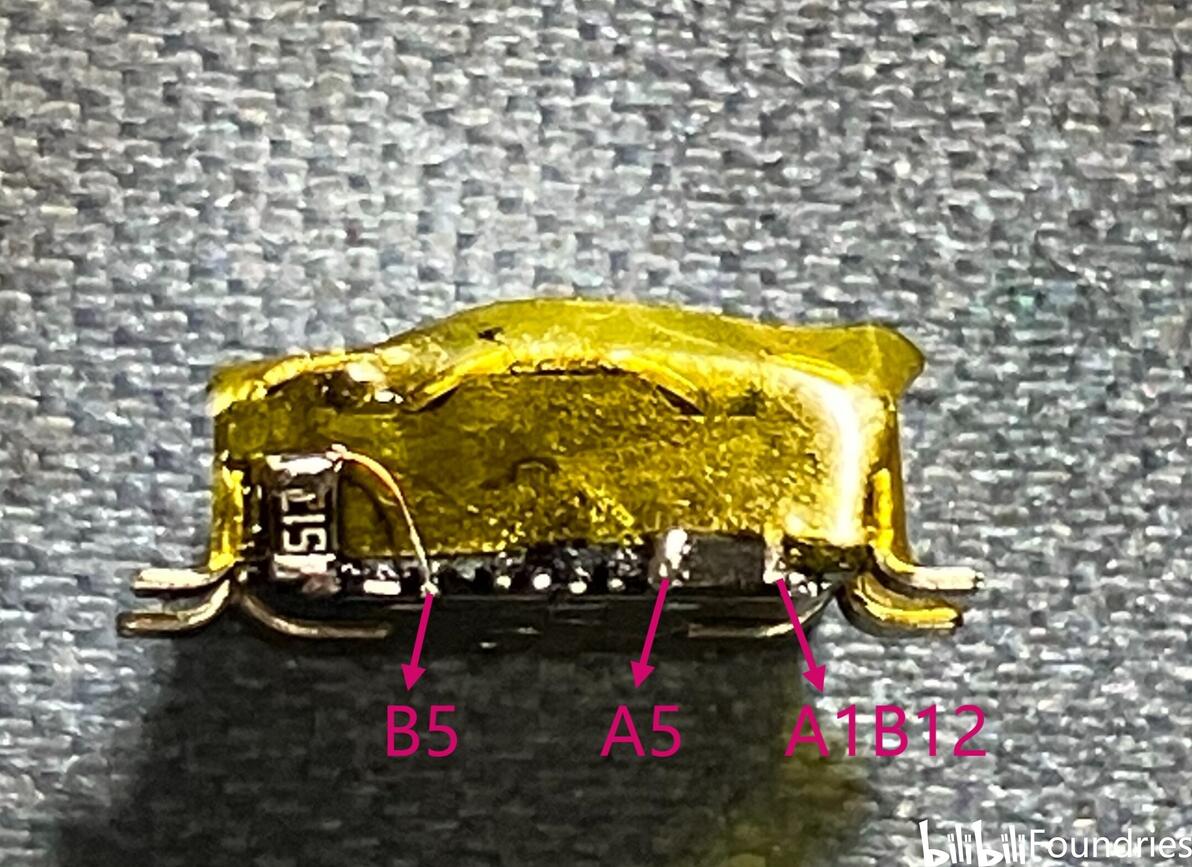

    在A1B12和A5之间夹入0603大小的5.1k电阻，刚好卡住，然后用烙铁焊接好两端。这样就少一根飞线。//如果用其他大小的电阻，请按照A12B1的方式进行焊接，随后飞线连接。

    用漆包线，将A12B1上的电阻的空端与B5连接起来。

针脚之间不要有连锡！

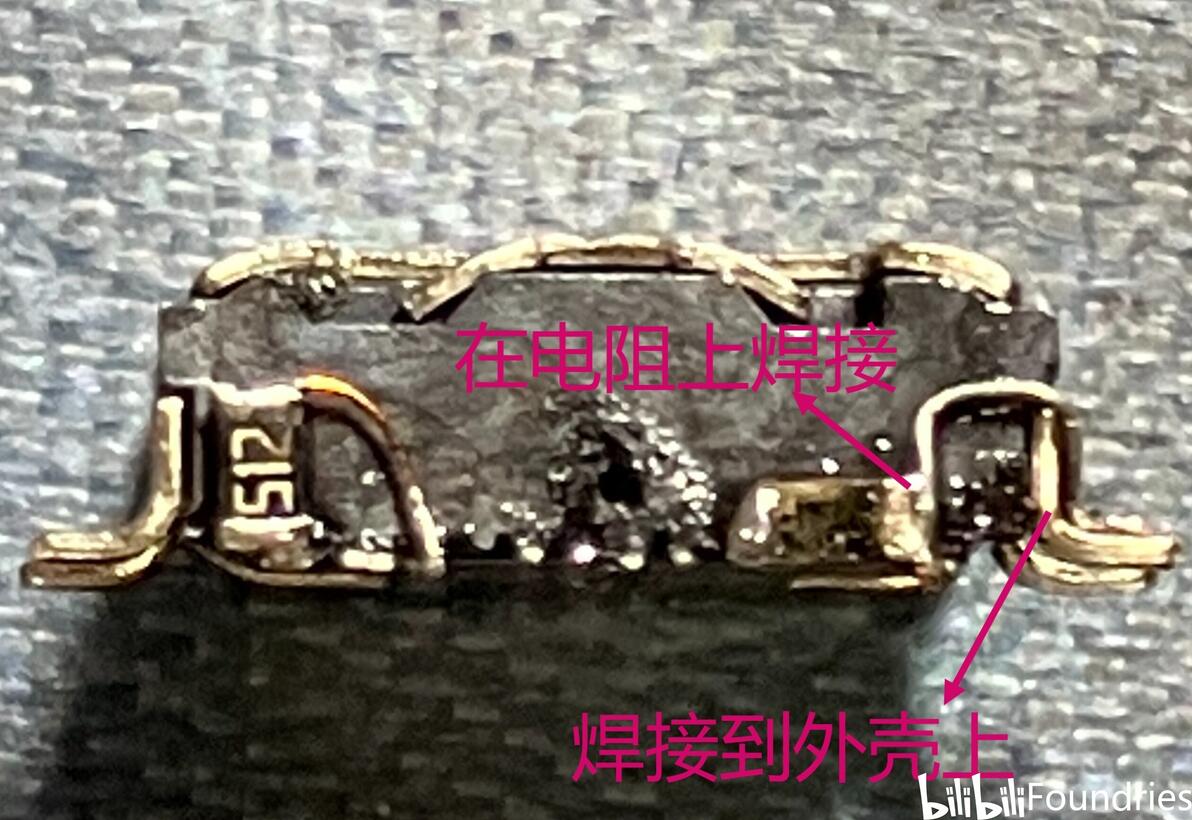

    在A1B21上面焊接跳线到母口金属外壳上。建议从电阻上焊线到旁边的固定脚上。

    事实上，接口上的地线GND和金属外壳在PCB上就是直接相连的，不存在隔离电容的。

    这根线是电源线，要承受500mA的电流，应该用32AWG以上的线。

建议焊接后，用万用表检查下有没有异常短路。

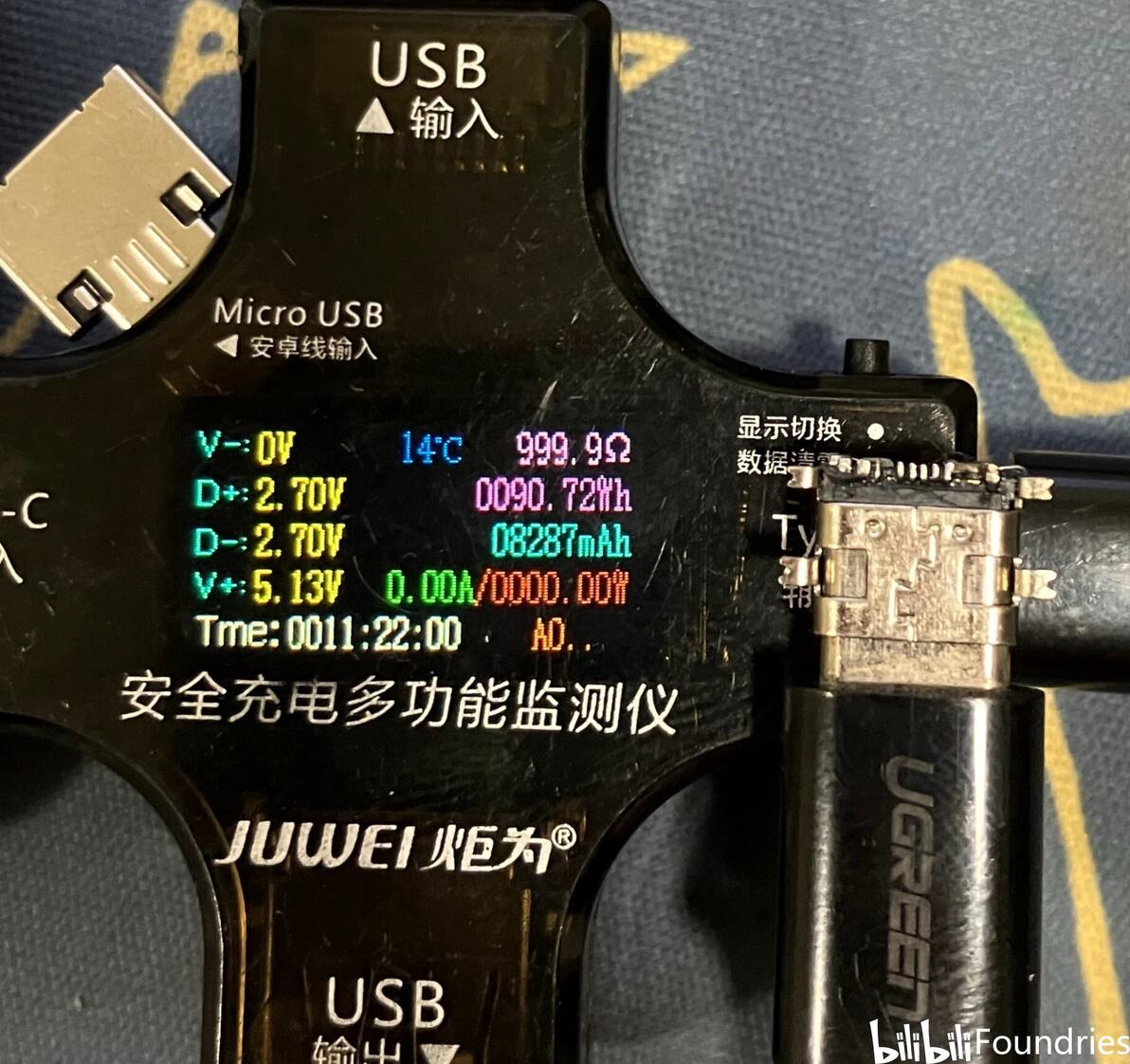

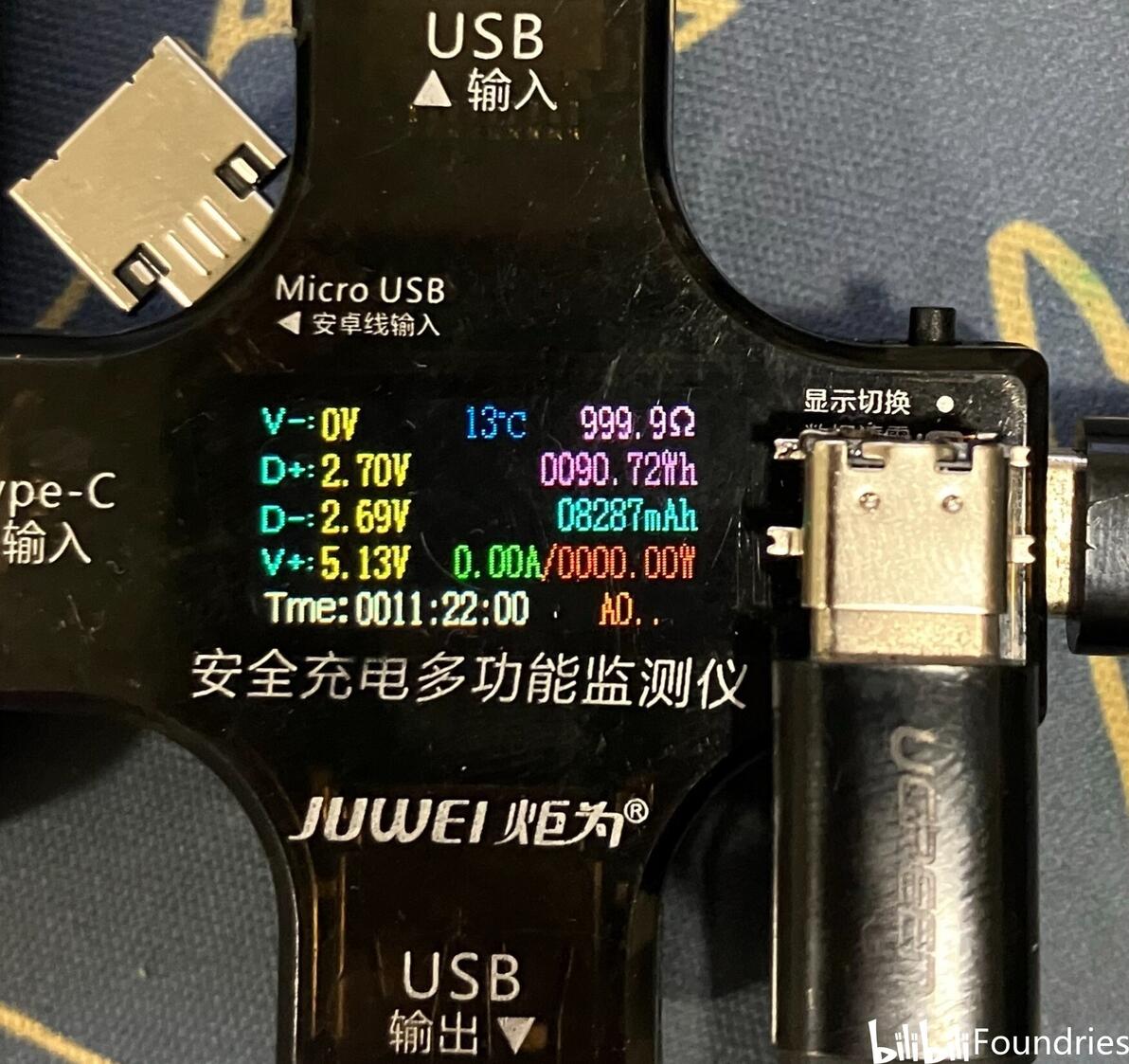

    如果一切正常，此时，无论正插反插，该母口都能触发PD供电。A9B4脚（即A12B1和B5之间的那个针脚）上能测量到5V供电。

正插，成功触发PD供电

反插，成功触发PD供电

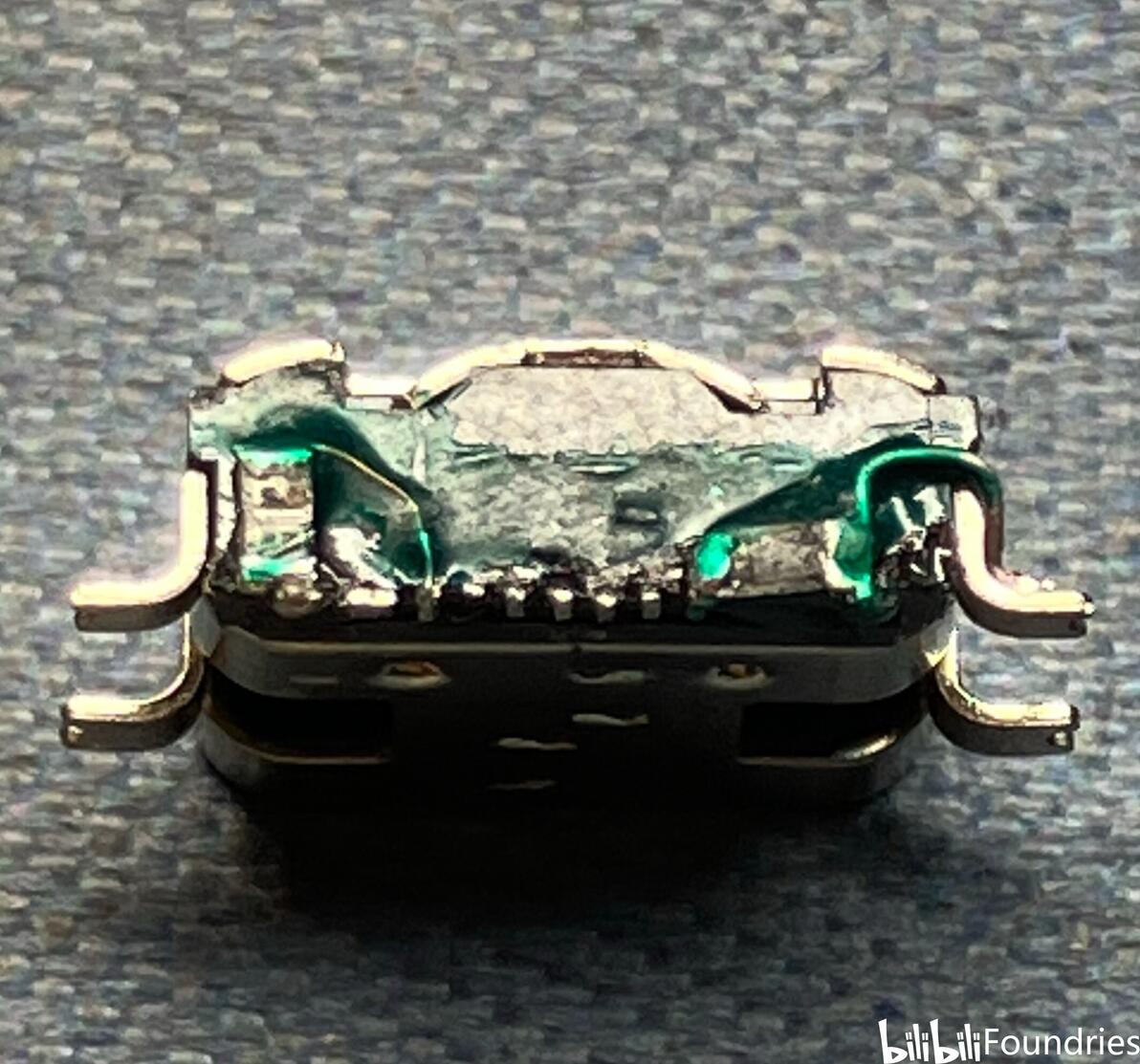

    移除侧面塑料面的聚酰亚胺胶带，将飞线轻轻压在塑料面上。随后在飞线上涂上薄薄的光固化绿油，并用固化灯固化。

没有绿油的可以用其他胶水替代，这只是保护飞线和绝缘而已。

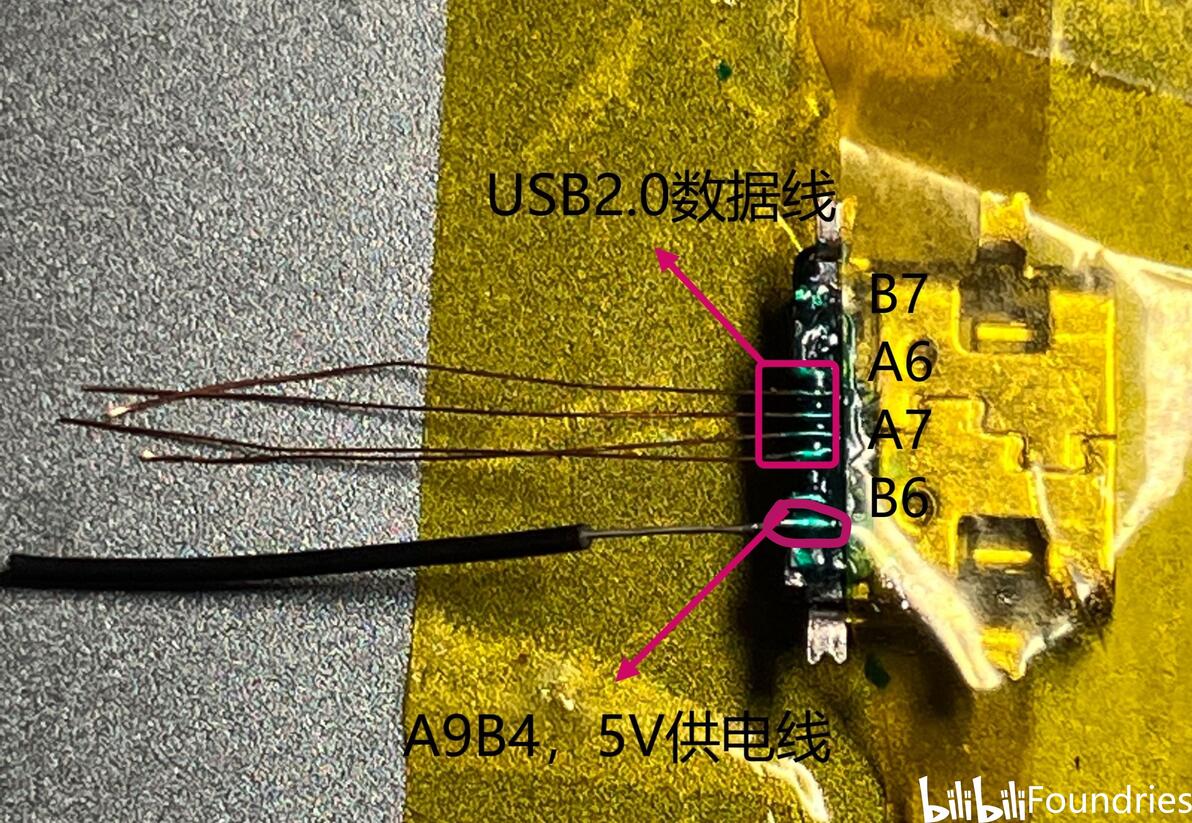

    在A9B4上面焊接跳线。这是5V供电线，千万不能和其他针脚连锡！在A6,A7,B6,B7上面分别焊接漆包线。

不要和其他针脚连锡！！！

    检查下功能。用A-C线连接母口，用万用表检查下USB A口的4根针脚是否和母口的飞线末端相通。同时检查是否触发PD供电，正反插是否正常。

    若一切正常，找个坚硬的平面，焊接面朝下，用力按一下接口，使焊接面与外壳的固定脚平齐，否则焊接面会把接口尾部抬高。之后，涂好一层薄绿油，保护焊接处。

2. PCB准备

    如果能成功完成第1部分的内容，恭喜，最麻烦的已经过去了。接下来开始对手柄进行操作，如果无法完成第1部分的话，现在跑路还来得及。

    拆机，网上多的是教程，这里略。

    取出下层板，用热风枪把原来的接口取下。//其实，也可以用打磨笔，把接口肢解了，再用烙铁一点一点拆。

    把多余的锡去除，使焊盘平整。

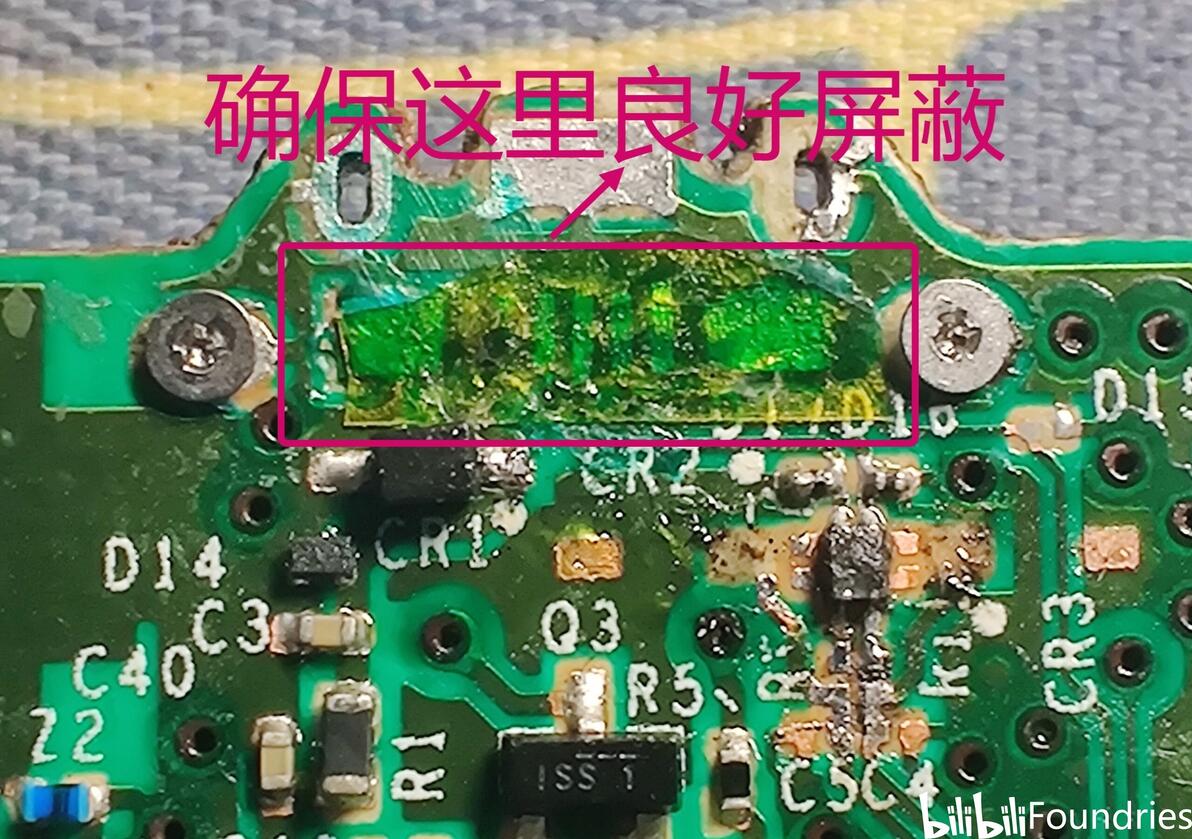

    在焊盘处涂上一层薄薄的绿油，固化。然后贴上一层聚酰亚胺胶带。反正就是做好屏蔽。

其他隔离绝缘手段也行，比如把焊盘割以永治。

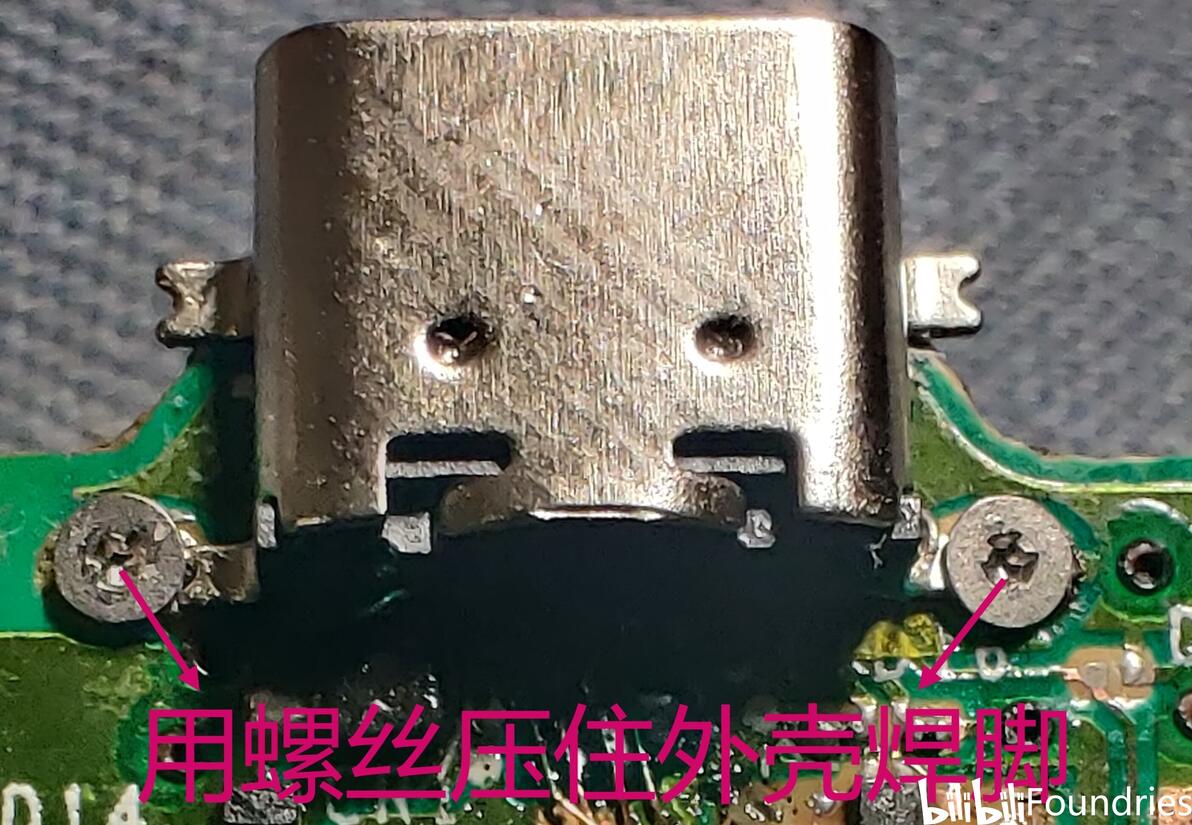

    接下来把新接口临时固定在PCB上。我在原插脚孔处打了两个螺丝来临时压着新接口，后续直接焊接在一起。

请选择铁/钢螺丝，铝螺丝根本不吃锡焊不住！！！

3. 飞线&焊接

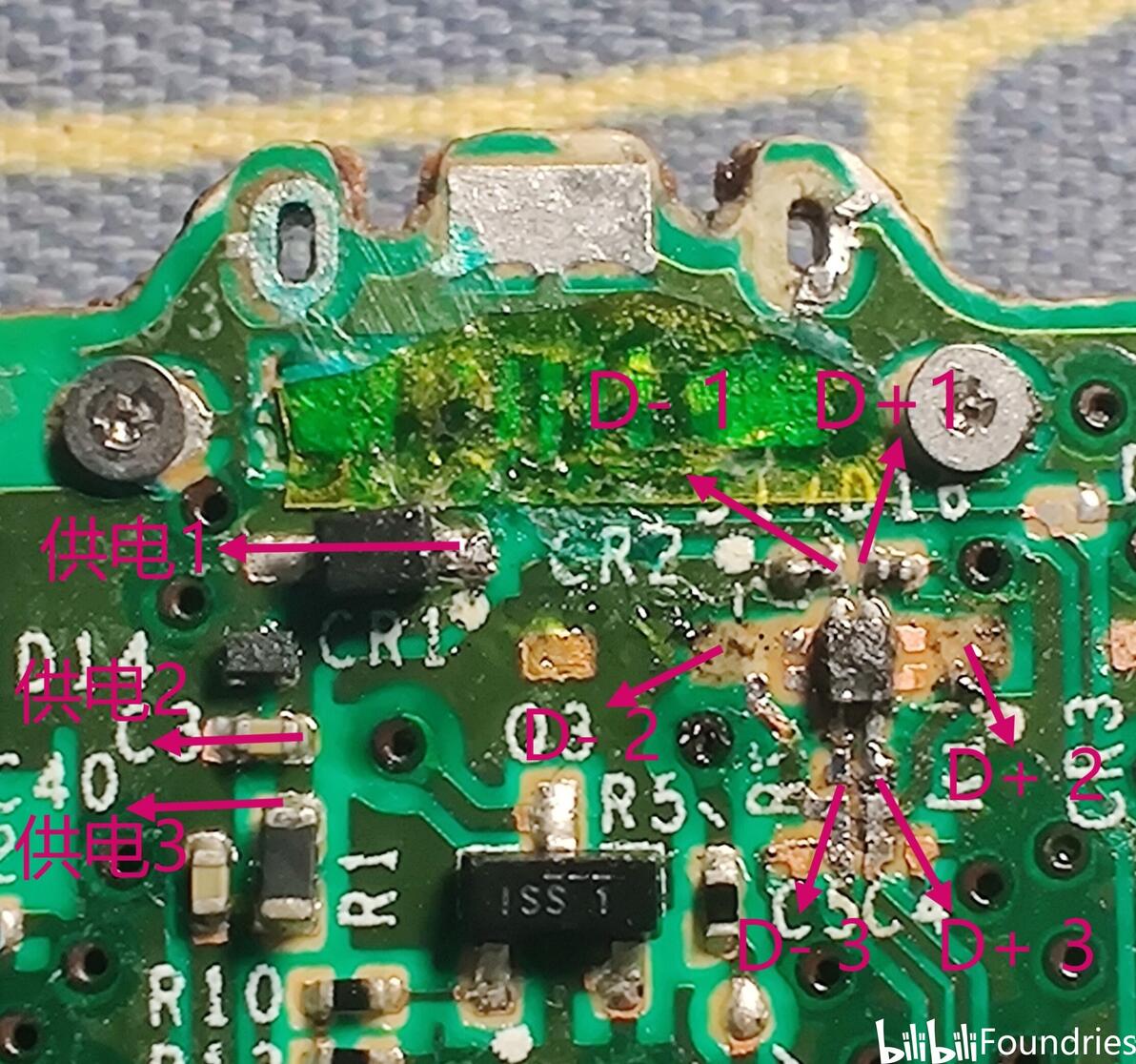

    下面是我找的几个合适的焊接点，根据实际情况选择。

优先选择1号位，其次2号，3号

    D-和D+线焊接在1号位时，能获得最好的ESD保护，但比较难焊接。2号位是一个很大的测试点，方便焊接（图中被我测试时，搞掉了）。3号点是最后的选择。

    将A7,B7飞线到D-位，A6，B6飞线到D+位。

    最佳的飞线方式是B7焊接一根短线到A7，B6焊接一根短线到A6。A6, A7再飞线到PCB。这需要熟练的焊接能力。

    差一点的方式是A6, A7飞线到PCB，然后B6, B7通过飞线中途接入A6，A7的飞线上。

    最差的便是4根线直接飞线到PCB上。

    布线过程中，尽量保证等长，贴近！！！

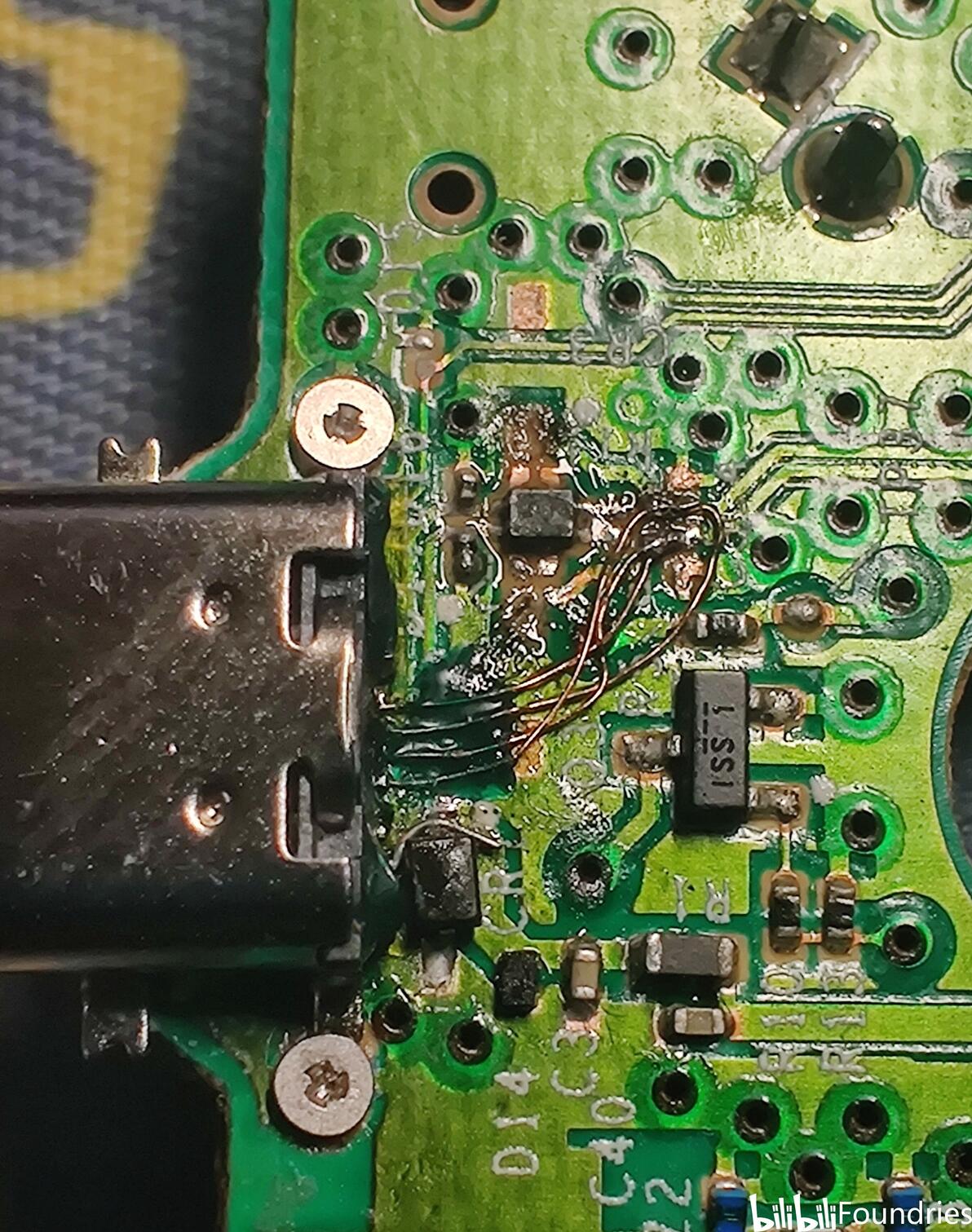

    我已经试过了，就算用最差的飞线方式，接入最差的3号焊接点，手柄依然能完美工作。（强烈不推荐下图中的走线方式！！！我只是测试一下）

就算差成这样了，手柄还是能完美工作。

    之后进行测试，确认正反插，普通充电，PD充电，USB2.0通讯都没问题后，用绿油覆盖飞线。

    然后，用焊锡浸润螺丝和外壳焊脚，并填满孔洞。这样螺丝和焊锡一同固定接口，非常稳定。使用铁丝穿过前面的孔洞，绕上外壳焊脚，再穿回孔洞。多缠绕几圈后，用焊锡浸润铁丝和外壳焊脚，并填满孔洞。这样完成前面焊脚的固定。

4. 外壳打磨

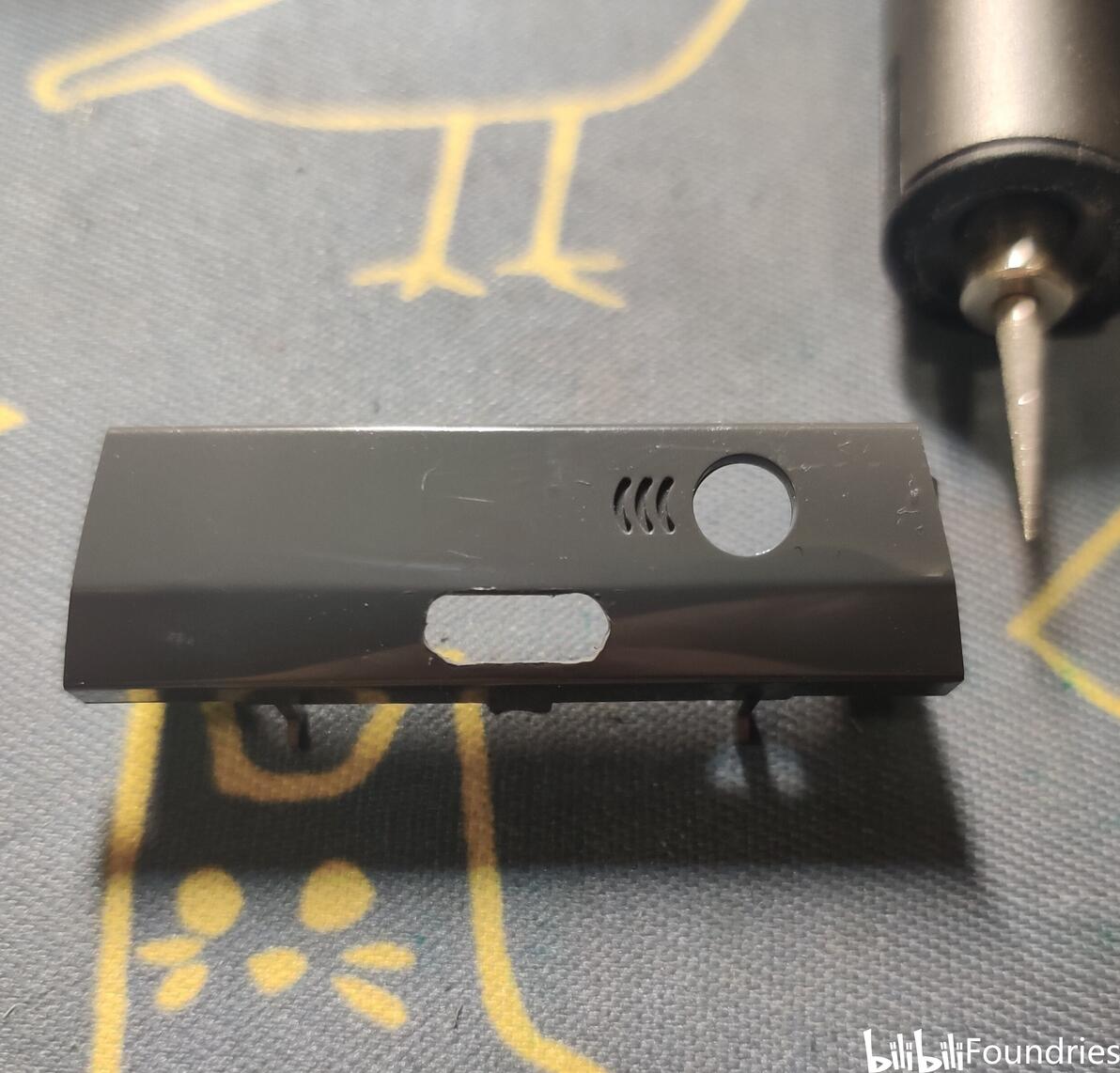

    Type C母座比Micro B USB 2.0母座大一圈，得用打磨笔把开口扩大一圈。看自己手艺吧，只需要打磨这一个零件即可。

我已经很尽量地去把它打磨光滑了

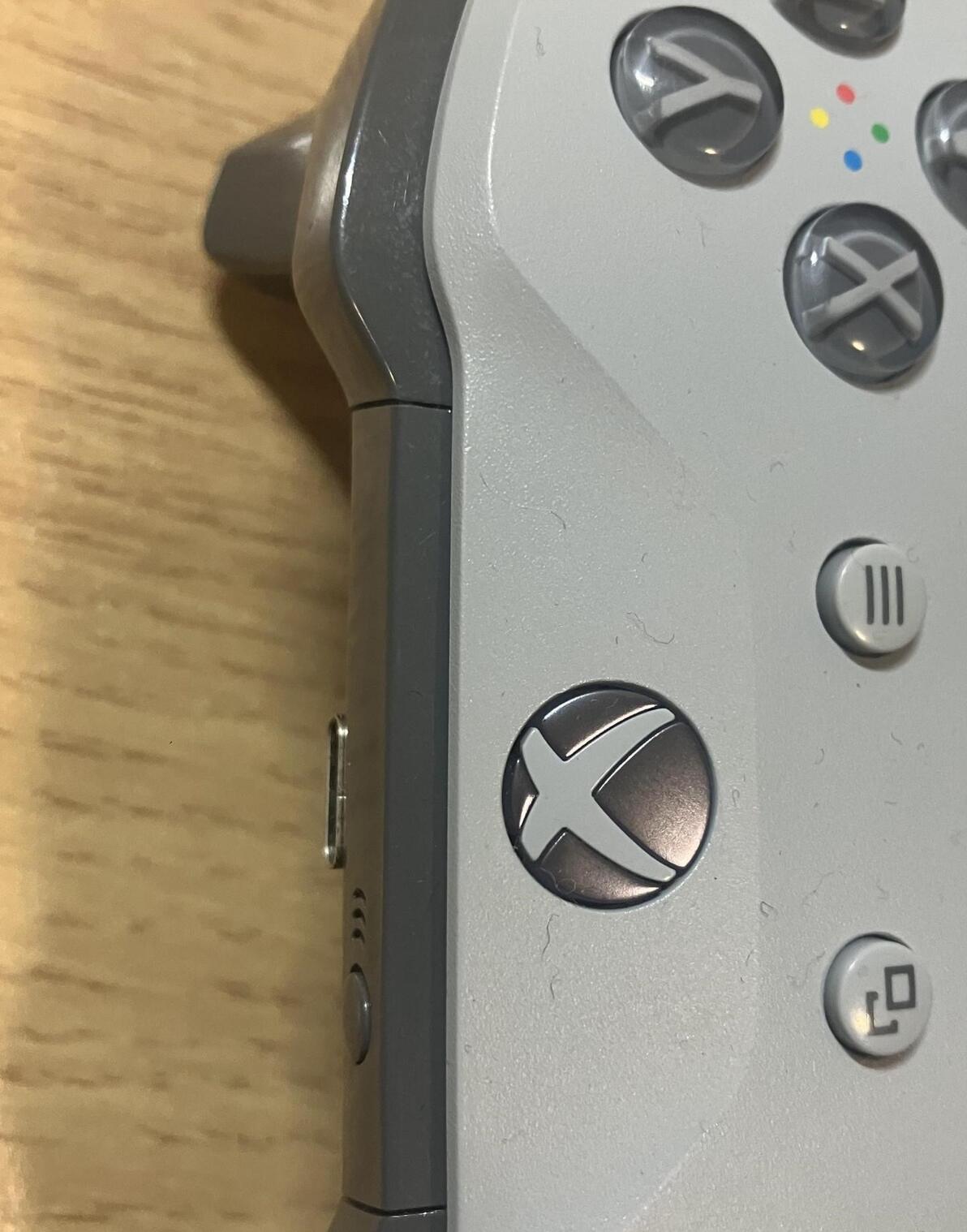

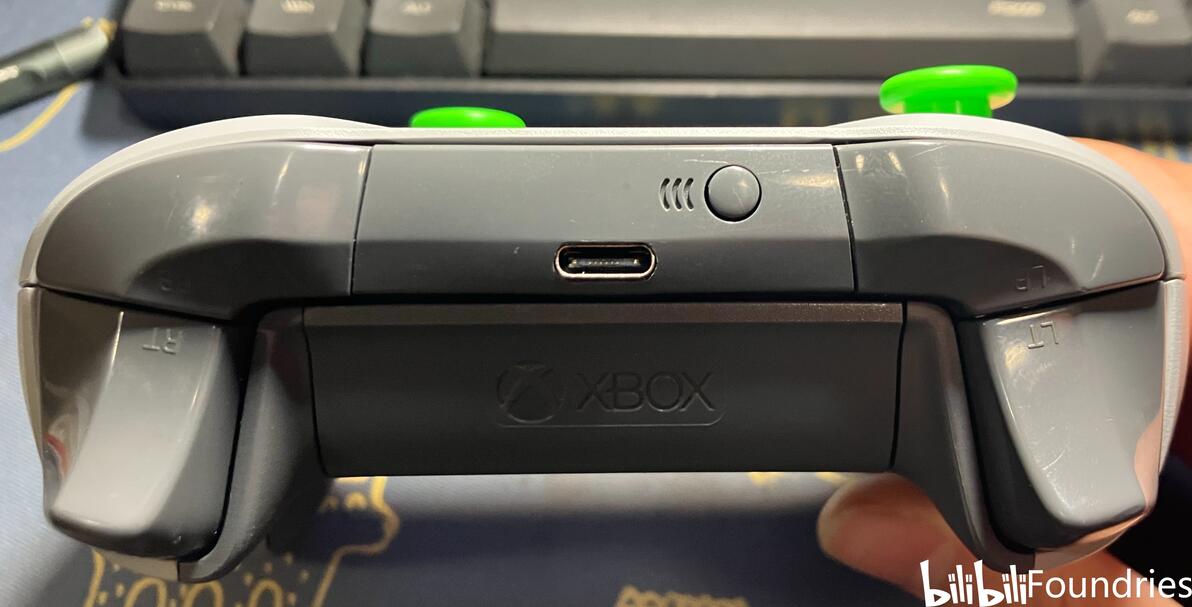

    这是最后效果，看上去很不错。个人很满意，圆润的接口比那个梯形接口好看多了。功能也不知道高到哪里去了。

改造时长两天半的手柄，喜欢Ctrl，开玩！厉不厉害你王哥？

后续

    截至3月1日，我拔插了至少50多次了吧，没有发现接口松动。用C-C线连接PC，耳机插手柄上，玩Metro Exodus，连接稳定，没有掉线，声音也正常。后续将不断跟进。

    国内外早有相关改造，要么只能普通充电，要么是从电池仓开口，或者创面很大。像我这么完美的改造（正反插，普通充电，PD充电，USB2.0通讯，不破坏外观），并开源改造教程的，应该是第一例吧。

    如果有啥问题，或者改进建议，欢迎评论。
