低成本 汉朔 2.13寸墨水屏 msp430g2553主控 改造完整案例 无需额外开发版
首先是原料购买
我们需要用到串口烧录器，CH340G或者CP2102； 注意：如果购买的话尽量买有DTR,RTS引脚，有些烧录板他是没有引出这些管脚的，在后面烧录也要用到。

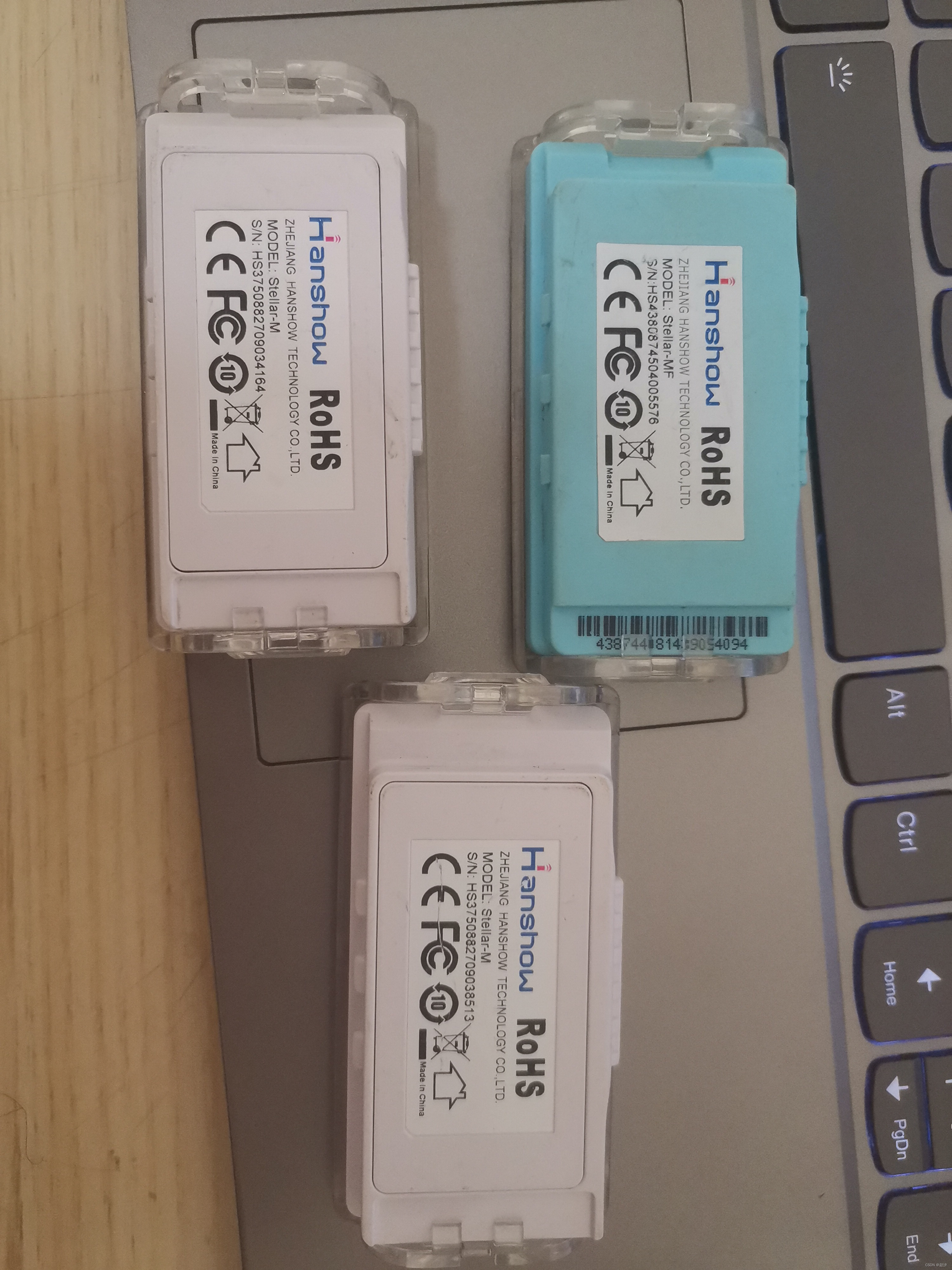

墨水屏使用的是汉朔Stellar-M和Stellar-MF（后面验证了一下，低温的这种是无法用一样的程序驱动，目前还没有找到）。其实只要是msp430g2553主控就行。
拆解
这里要把屏和主板取出来，有很多前辈做过介绍了。这里我引用一下他们的链接： https://post.smzdm.com/p/a5dlqv6l/ 还有很多大家可以自行搜寻。 这里还补充一下MF低温价签的拆解。

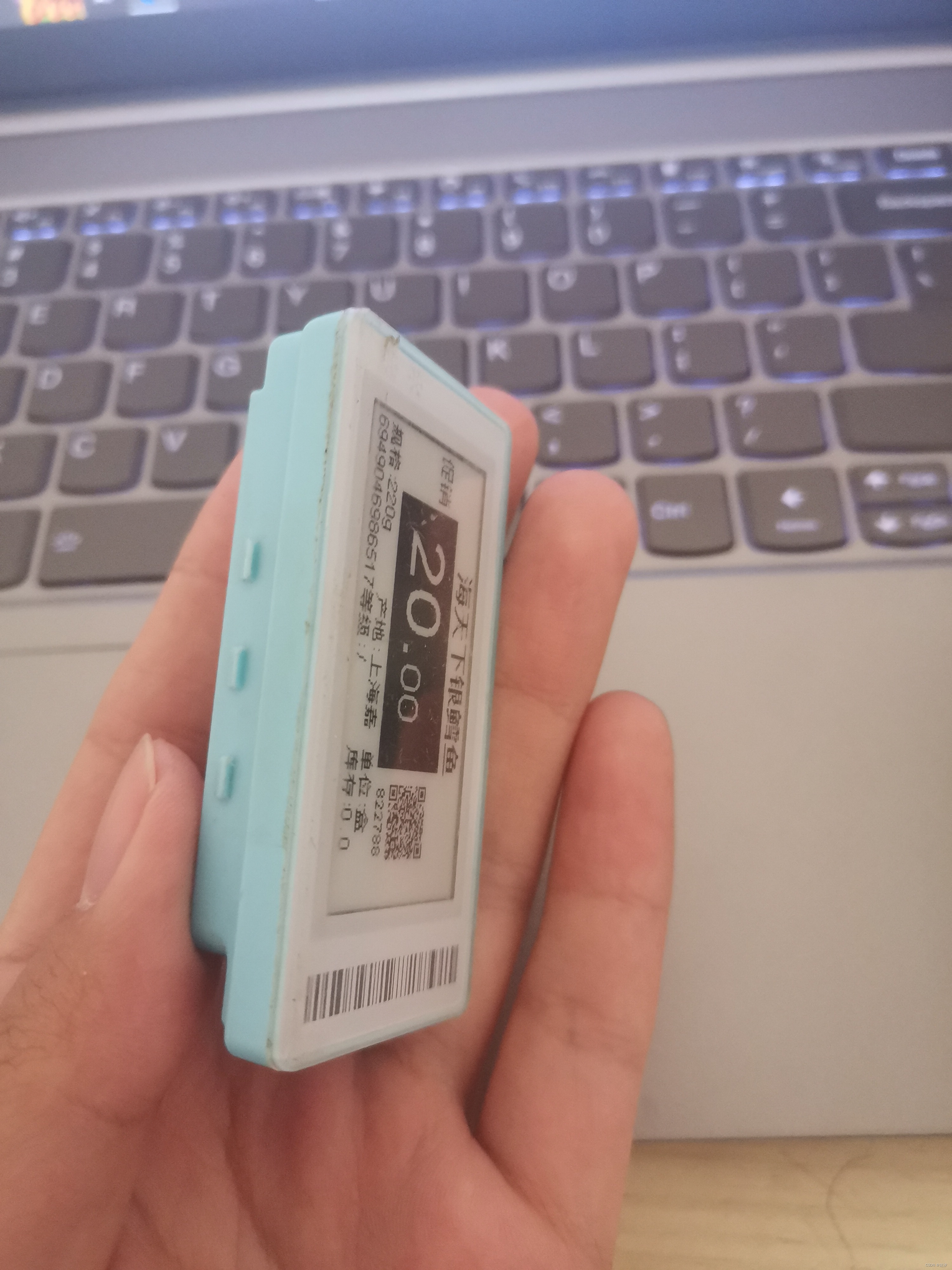

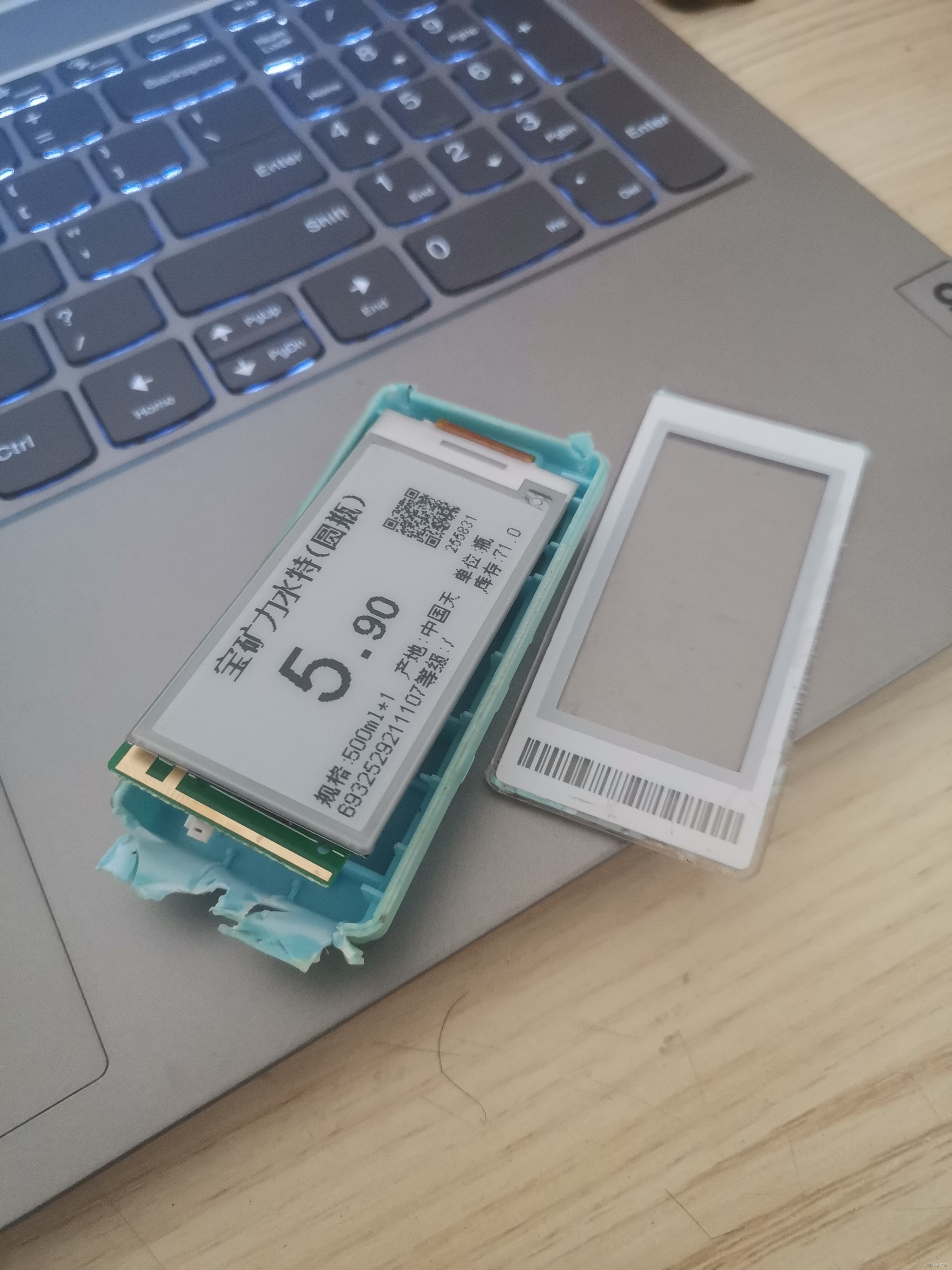

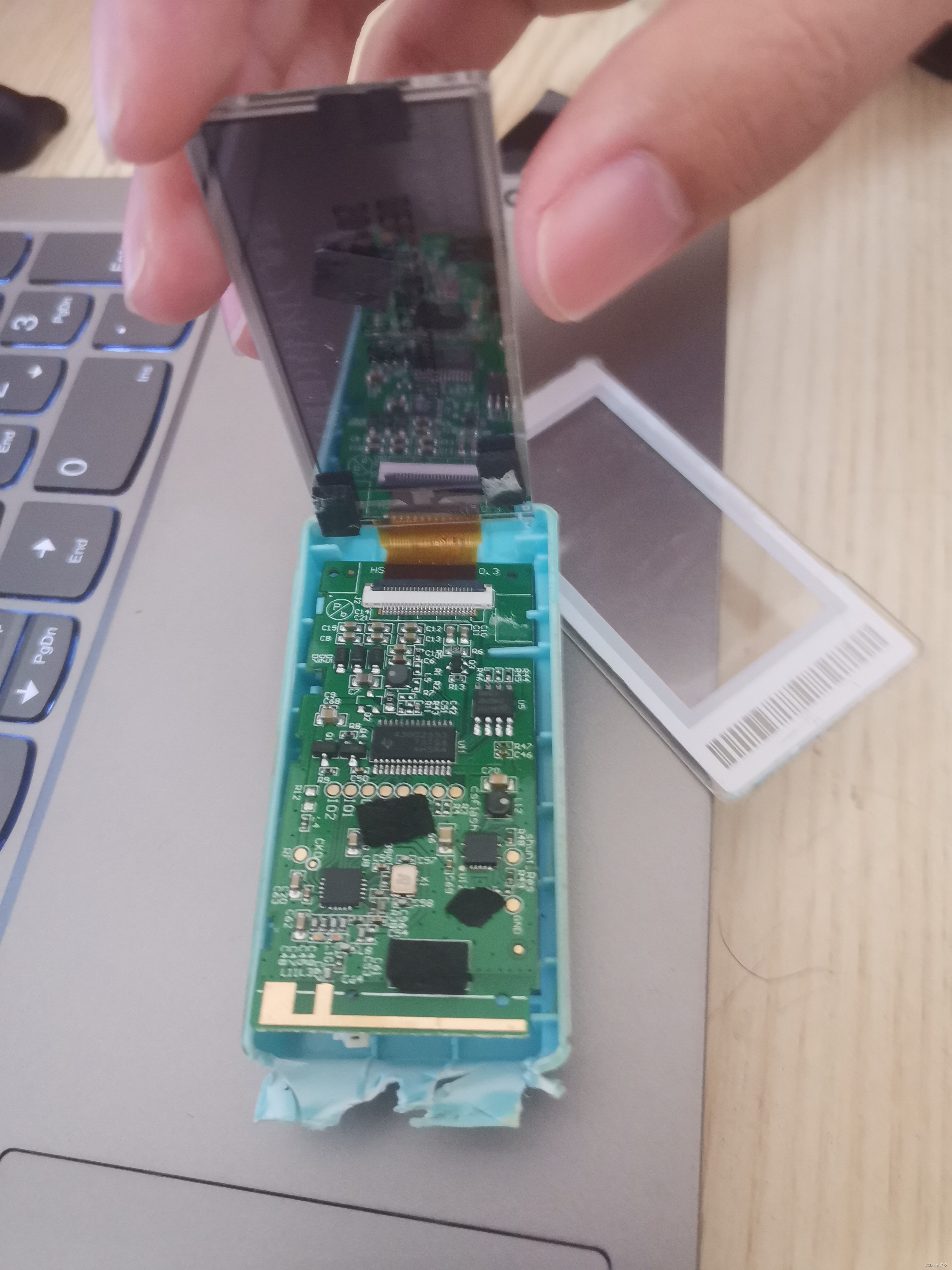

这种蓝色的低温价签，除了前屏有缝其他都是密封的。需要破坏性拆解，减掉侧边，用小刀切开双面胶，分离屏幕和主板（排线不用拆），撬开上方卡口取出主板。
硬件烧录准备
参考链接：https://blog.csdn.net/qq_40425695/article/details/122728414 这里面讲的很清楚了，我把软件打包放到下面。

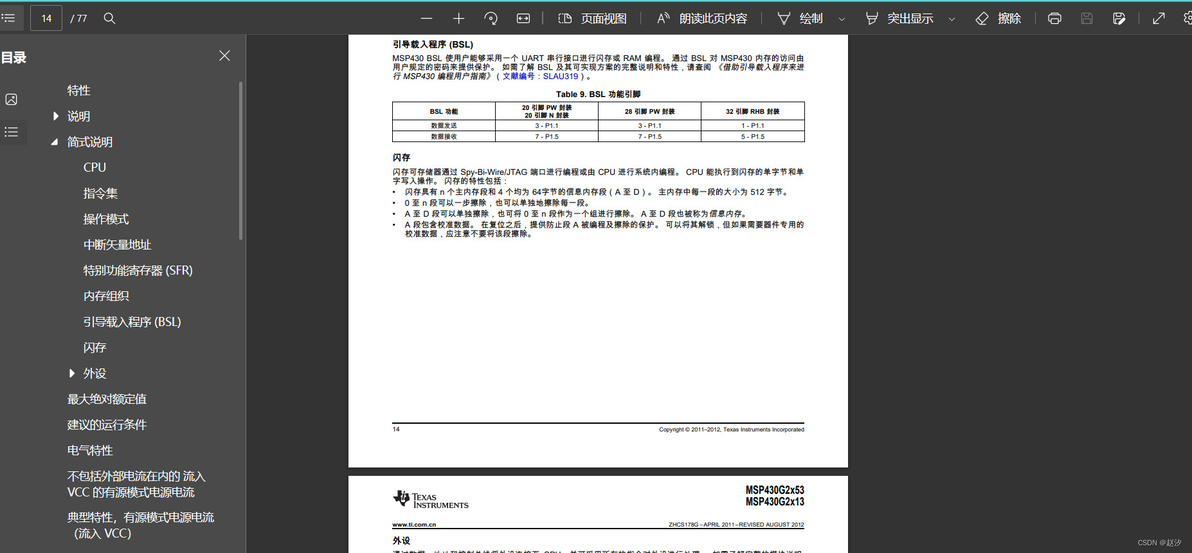

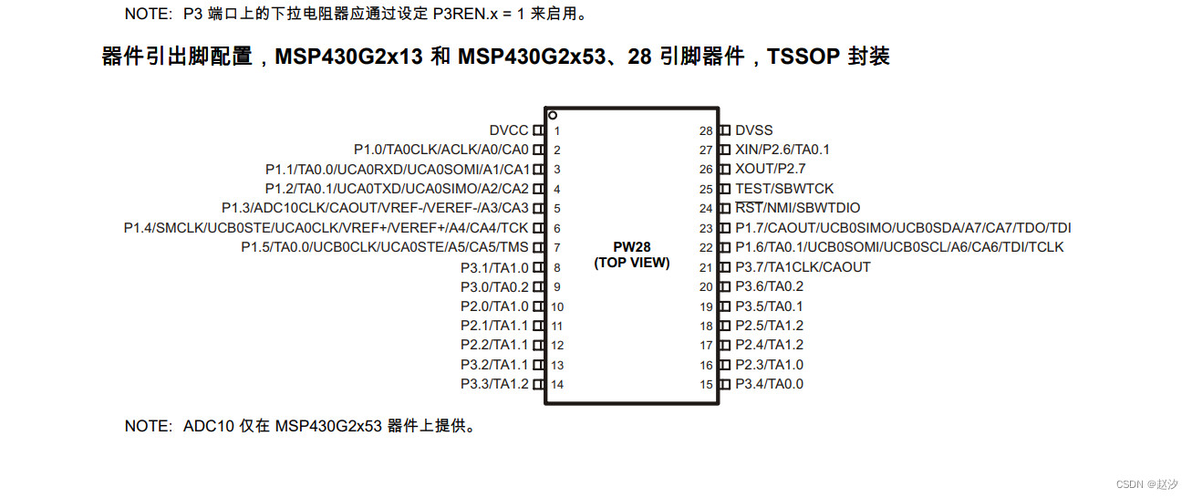

先看一下msp430g2553的资料手册，在这个板子上使用的是28脚的封装。

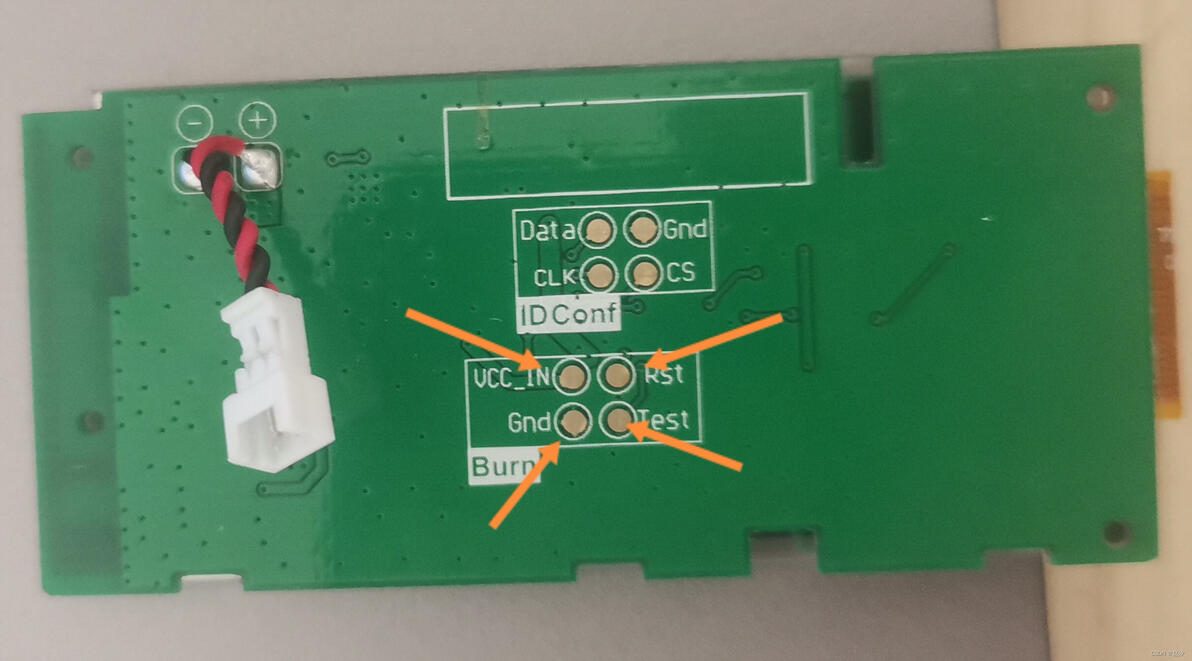

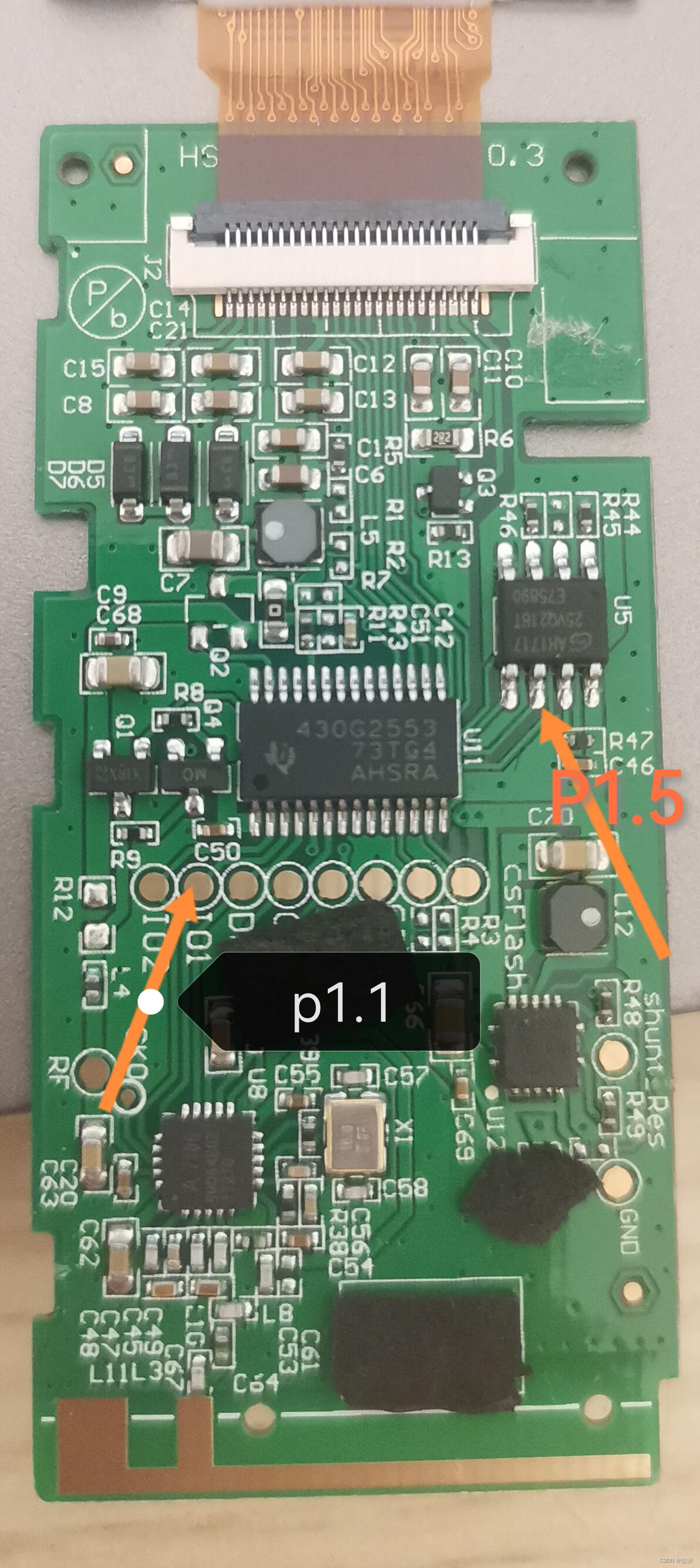

我们找到对应的管脚。在这里我们用到的烧录点有6个。
依次如下图
烧录器>>主板 TXD >> P1.5 RXD >> P1.1 DTR >> RST RTS >> Test GND >> GND 3.3V >> VCC

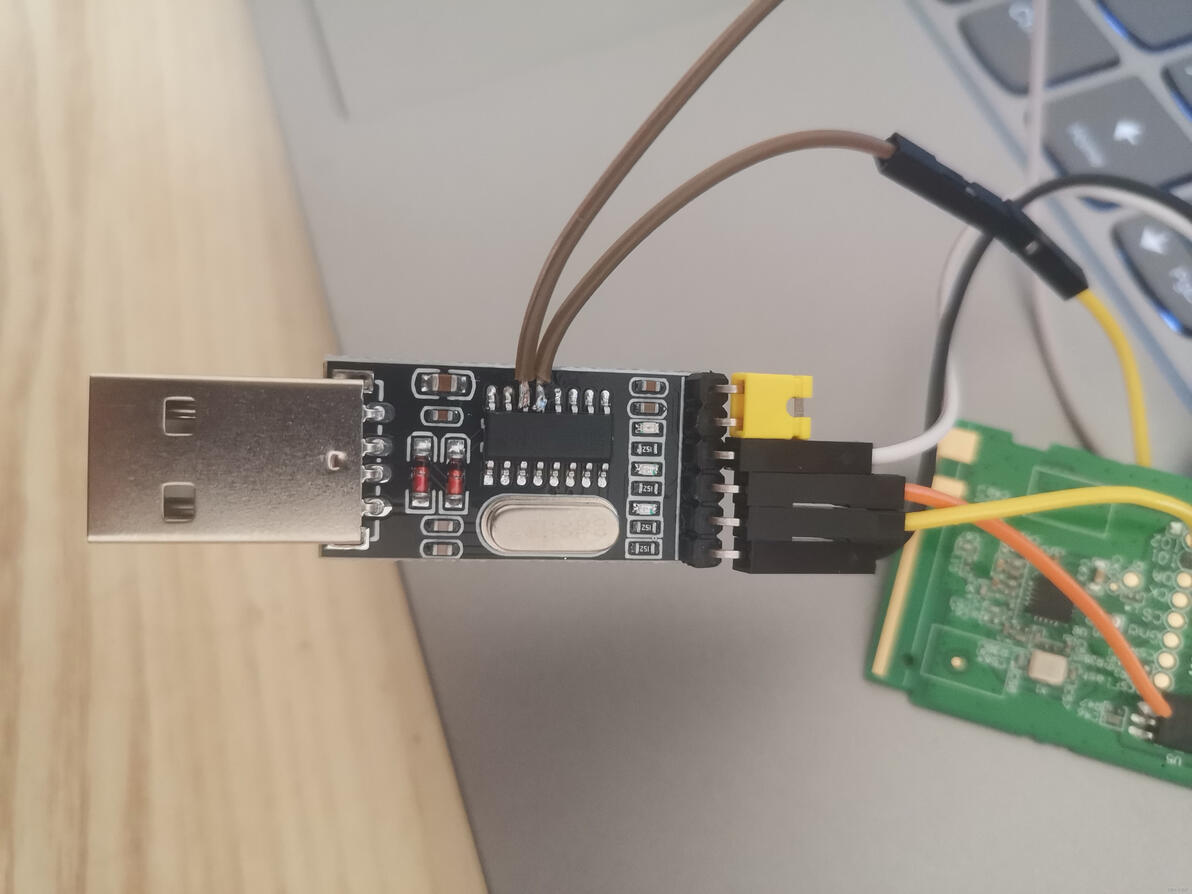

如果你的串口烧录器没有引出DTR,RTS

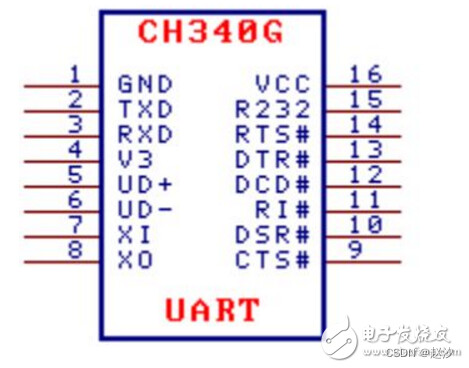

就像我的CH340G 的，但是这个芯片是有这个管脚的
我们就可以把他手动引出了。
软件部分
使用CCS或IAR for msp430。都可以，我只找到了IAR的测试代码，就用IAR做测试。最终我们烧录的是 .txt文件。
安装包和破解器我都会放在下面链接里。
安装教程链接：网页链接
这里需要注意，低版本的软件打不开高版本的工程，但最新版软件不能破解。就只能将代码复制出来新建工程文件。 == 链接里提供了7.12版本的工程和软件。==

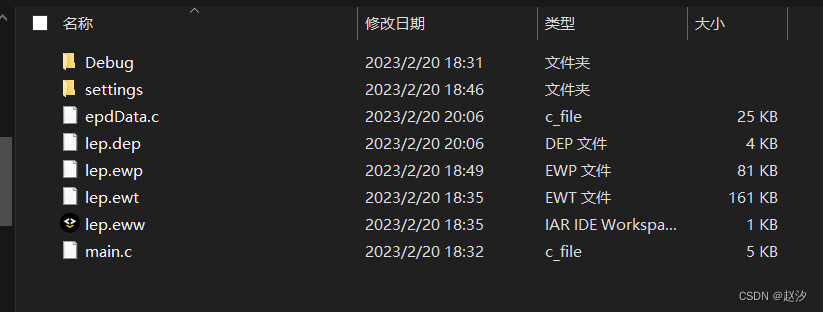

main.c 里是主程序 epdData.c 是字模和图形数据 lep.eww 为工程文件
代码放到下面了。在网上找到的代码并没有找到原作者，在这里== 向原作者致敬== 原链接：http://download.eeworld.com.cn/detail/bbslucky/612794 （原工程不清楚是哪个版本的，但是我试的时候7.12不能打开）

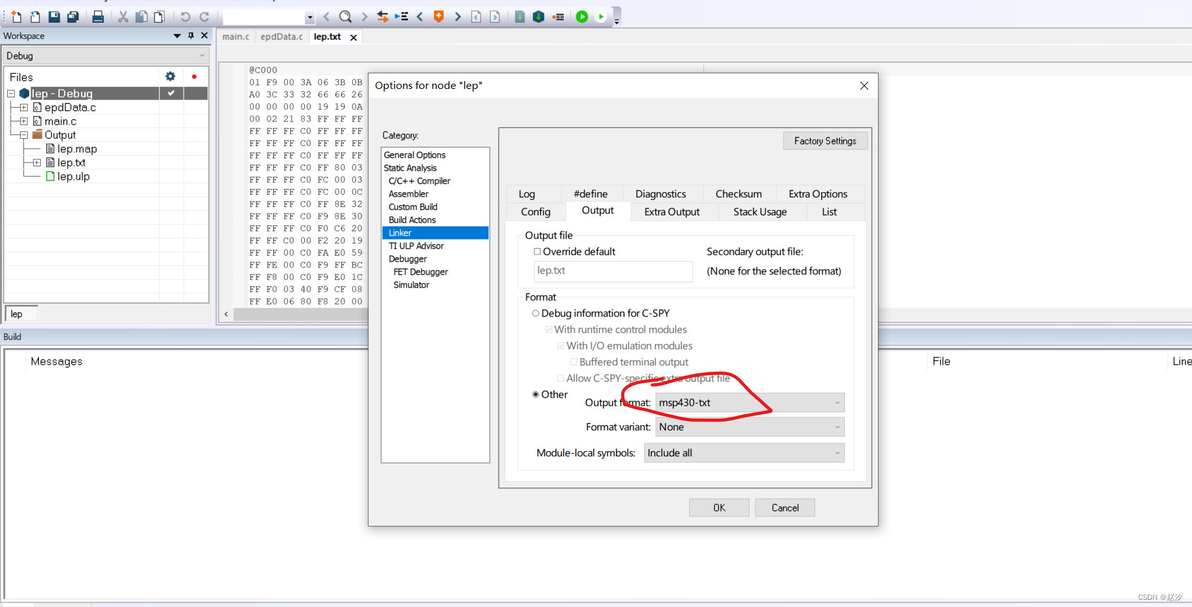

一切准备就绪，输出设置成.txt
烧录程序

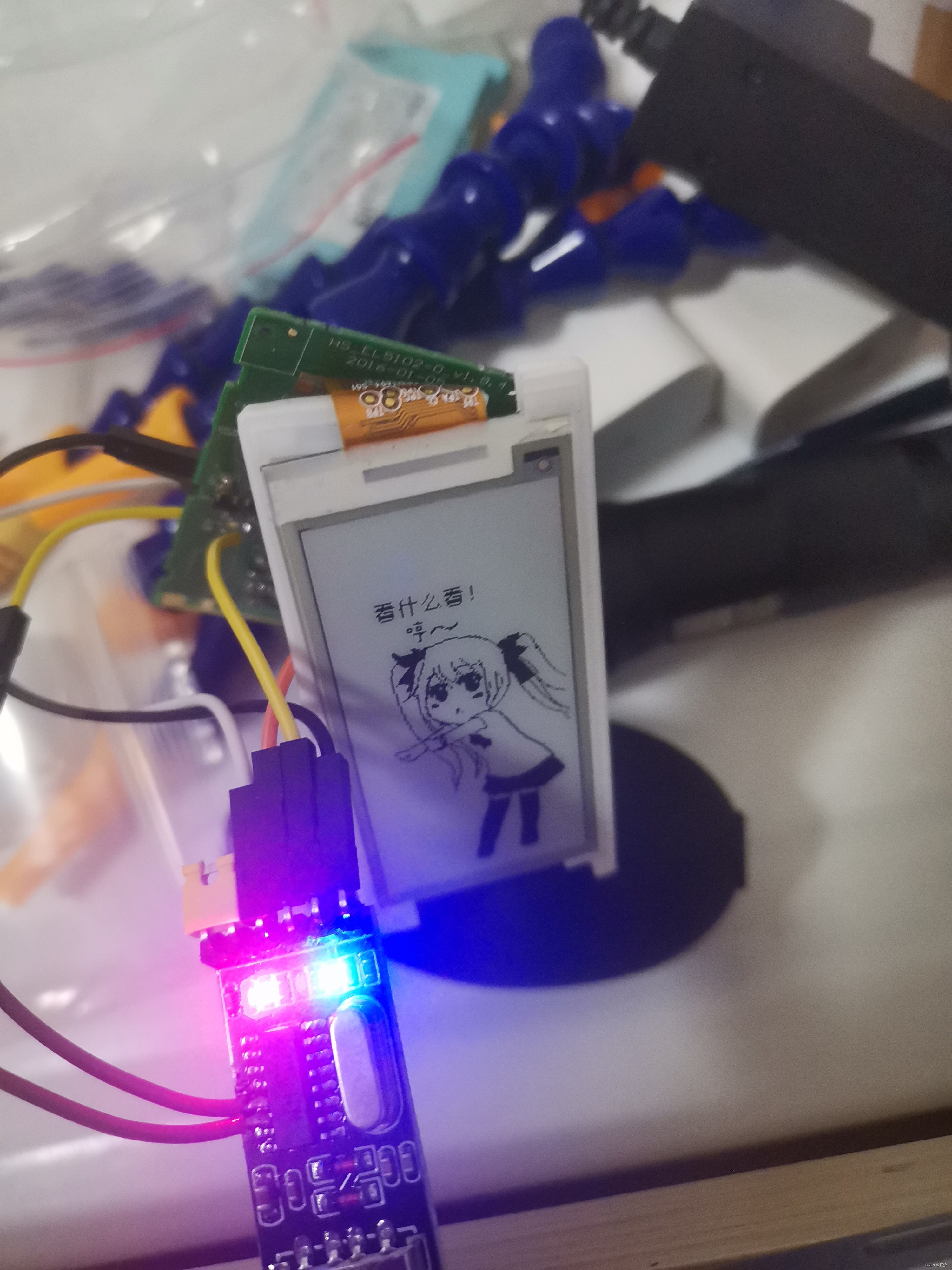

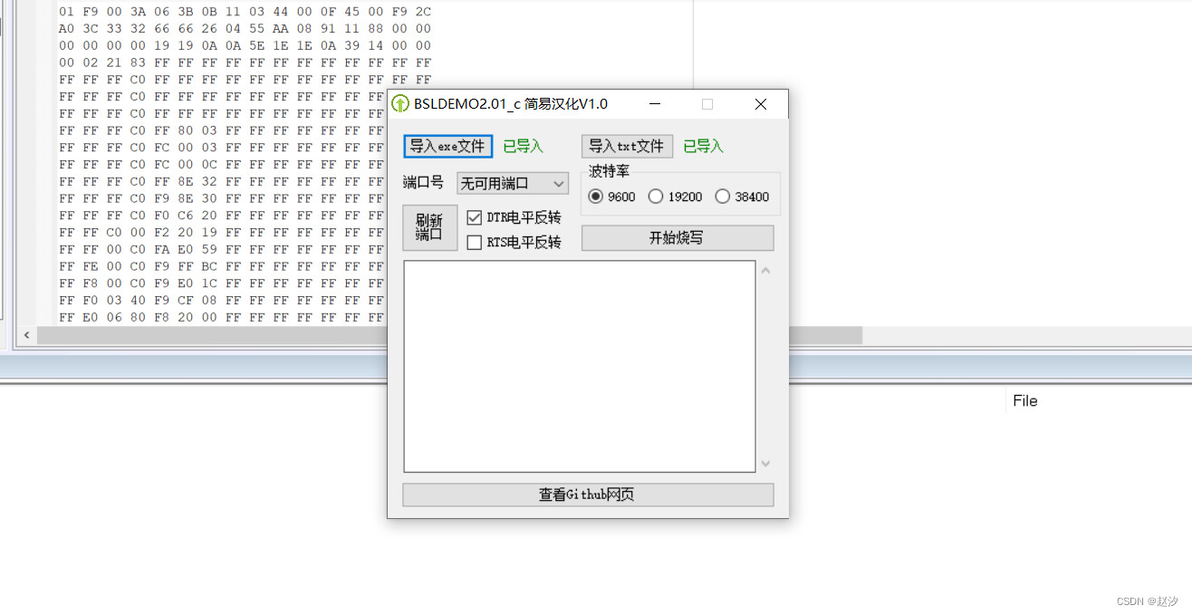

我们连接好硬件，准备好烧录软件。
如果烧录进行不了，多插拔几次试试就行了

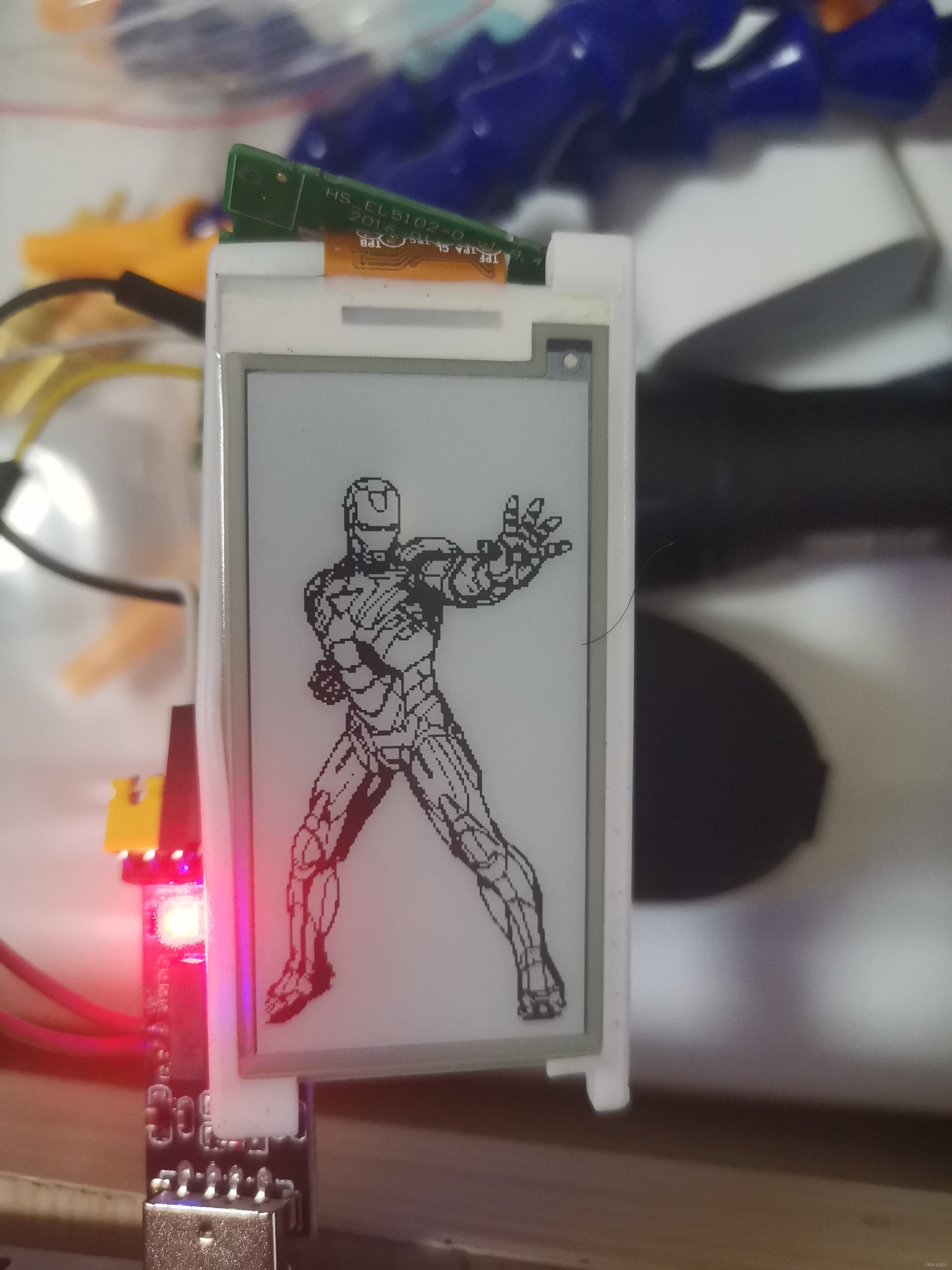

如果我们想更换图案

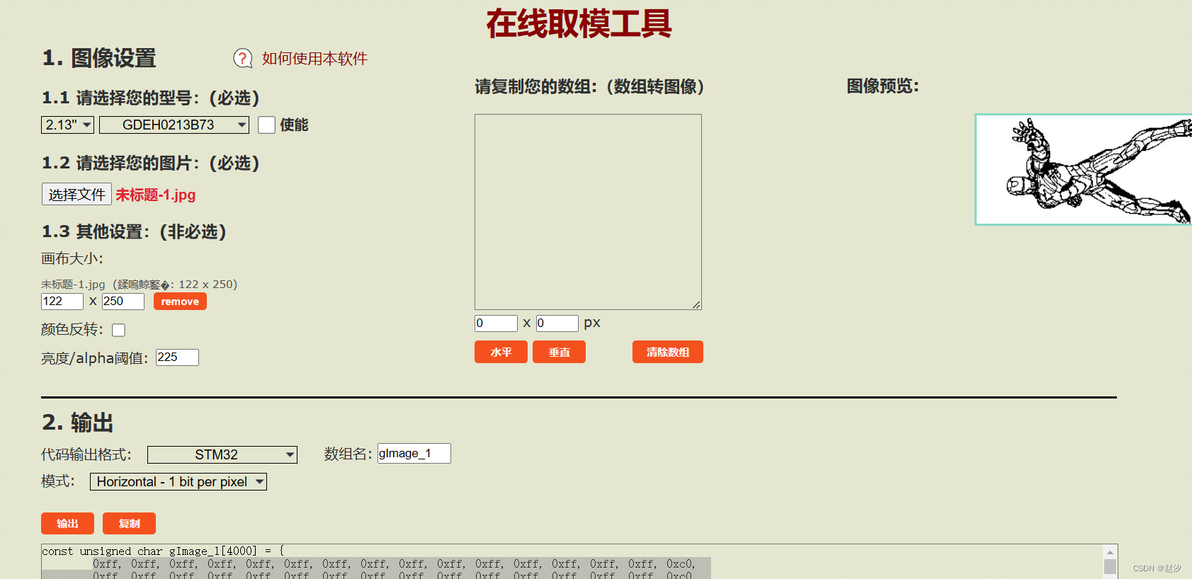

就要用到取模软件，我试过比较合适的就是这个 在线取模：https://www.e-paper-display.cn/project/iisstart.htm
参数如上，根据手上的墨水屏参数设置。 图片可以用ps先进行处理。效果更好

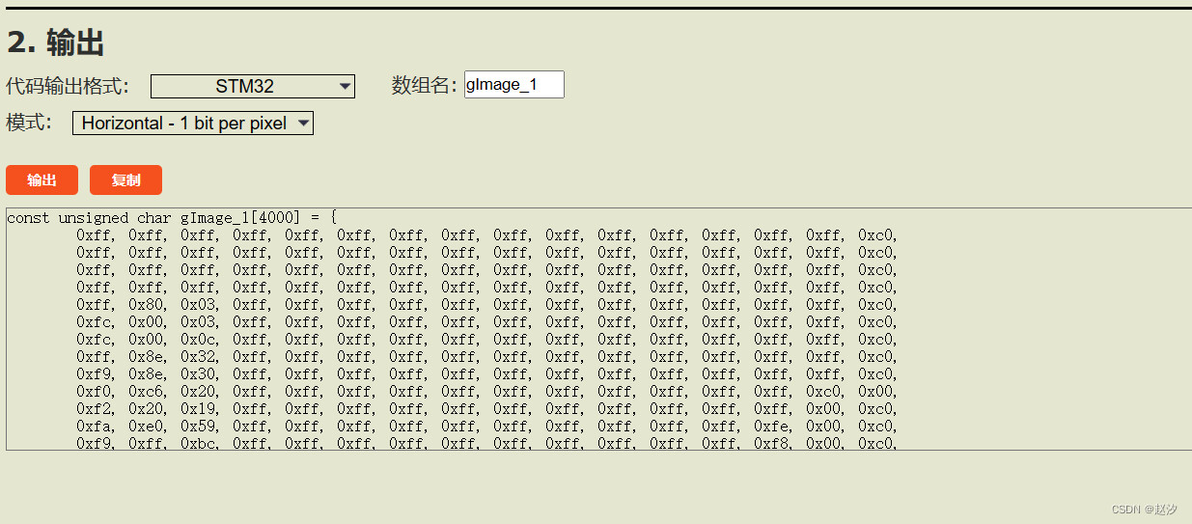

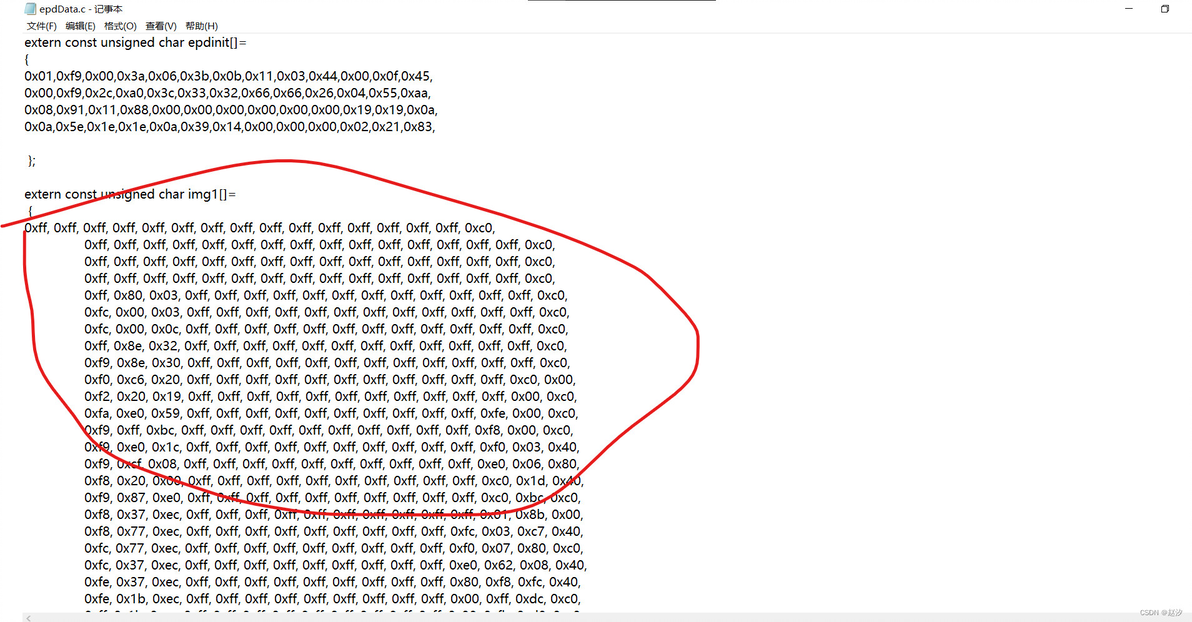

将输出的字模复制到epddata.c里面。编译烧录即可。
软件资料：https://pan.baidu.com/s/1hr5OKUvKX1m0RRDGWzS7mw 提取码：7wwn
