各位需要改装的朋友请提前注意以下几点内容，想给公版1080Ti涡轮卡更换散热器的朋友可以看下面第3小条的蓝色字：
本散热器改装教程只适用于特斯拉P40显卡，其余显卡不适用，避免各位购买散热器后导致无法改造安装。
改装此EVGA 1080ti FTW3散热器会挡住P40显卡的sli接口，因为这个散热器比显卡宽了约2.5公分，所以有多卡sli桥接使用需求的朋友也请不要参照。
此外改装EVGA 1080ti FTW3散热器的过程中需要较多工具，而且会产生很大噪音。手头没有那么多工具、觉得改装麻烦或者担心噪音扰民的还是请给P40改下面推荐的几种散热器吧。手里是公版1080Ti涡轮版显卡的朋友也可以更换下面第2、3种散热器，一般不用改装就能更换。华硕的1080ti涡轮卡和真正的公版1080Ti板子是不一样的，供电接口处的电容和部分元器件排布不一样，所以下面的散热器不适合华硕的1080ti涡轮卡，这点也请注意了。（1）可以选择公版1080Ti的涡轮散热器，如微星的1080Ti涡轮卡散热器，但是因为P40显卡的供电接口是在显卡尾部，所以还需要拆掉原来的8pin供电接口，然后焊接上侧面的6pin+8pin供电接口才可以完美适配。必须有电烙铁、吸锡器来拆换供电接口才行。用来更换供电接口需要选择正扣、弯针的。不过公版涡轮散热器的散热性能较差，容易高温降频，优点是散热器的体积比较小，不会遮挡sli接口接口。此散热器某鱼约120¥左右，某鱼好像没全新的，可能还需要自己买硅脂垫，追求散热效率的话不是很推荐这款散热器，适合改装预算较低的玩家。（2）可以选择EVGA 1080Ti SC2显卡的散热器，外观、颜色和我这个散热器一样，但是是双风扇的，是需要拆掉原来的8pin供电接口，然后焊接上侧面的6pin+8pin供电接口才可以完美适配。必须有电烙铁、吸锡器来拆换供电接口才行。用来更换供电接口需要选择正扣、弯针的。这个散热器当时因为性价比不如FTW3的散热器，所以我选了FTW3，不然我可能就改这个散热器了。此散热器某鱼约240¥左右，某鱼有卖全新的，散热效果不错，就是价格贵了，适合追求散热效果的，改装预算较高的玩家。（3）可以选择映众1080ti超级冰龙的散热器，也还是需要拆掉原来的8pin供电接口，然后焊接上侧面的6pin+8pin供电接口才可以完美适配。必须有电烙铁、吸锡器来拆换供电接口才行。用来更换供电接口需要选择正扣、弯针的。此散热器某鱼约170¥左右，某鱼全新的不多见，这款散热器散热效率还行，价格相比SC2要便宜些，我个人不是很推荐用超级冰龙的散热器，能用SC2还是用SC2的吧，这个选择适合节约改装预算。
正文第一大节会列出改装所需的材料、工具以及用到的一些教程，各位可参考做好改装前准备。
一、改装所需工具及材料：
p40显卡 、evga 1080ti ftw3散热器、cpu导热硅脂【我自己用的利民TFX，就是太贵了，可以用信越7921啥的，此处不建议使用相变片，因为相变片厚了】、透明胶带、铝箔【厨房用的就行】、15公分长的三棱锉刀【要细的，比较好操作】、钢锯条【建议买24齿或者32齿的】、螺丝刀套装(需要用到不同大小十字和内六角的螺丝批头)、斜口钳【又叫水口钳】、尖嘴钳、镊子、剪刀【一定要尖头的】、小刀、黄色高温胶带、15cm小扎带若干【保险起见起码得10根】、显卡风扇小4pin转接线。使用里面的工具一定要注意安全啊！！！
可以点击下面的链接跳转到相应教程：>>>P40显卡改核显输出教程<<<>>>FanControl风扇控制软件使用方法<<<

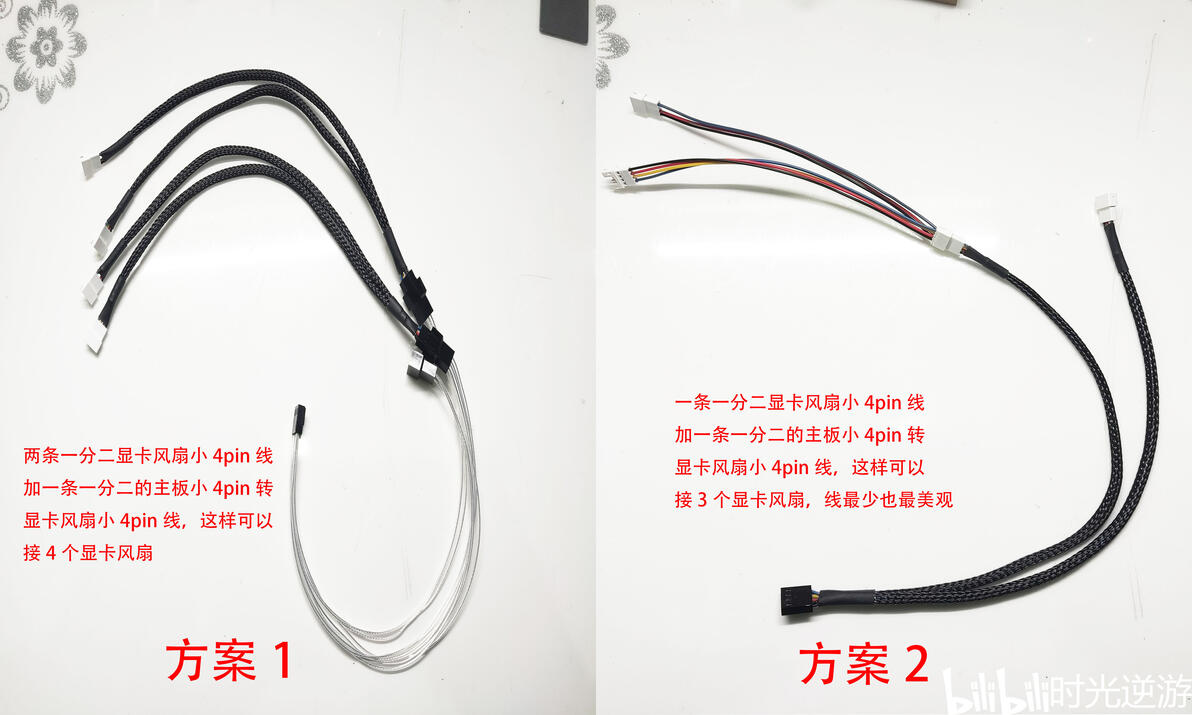

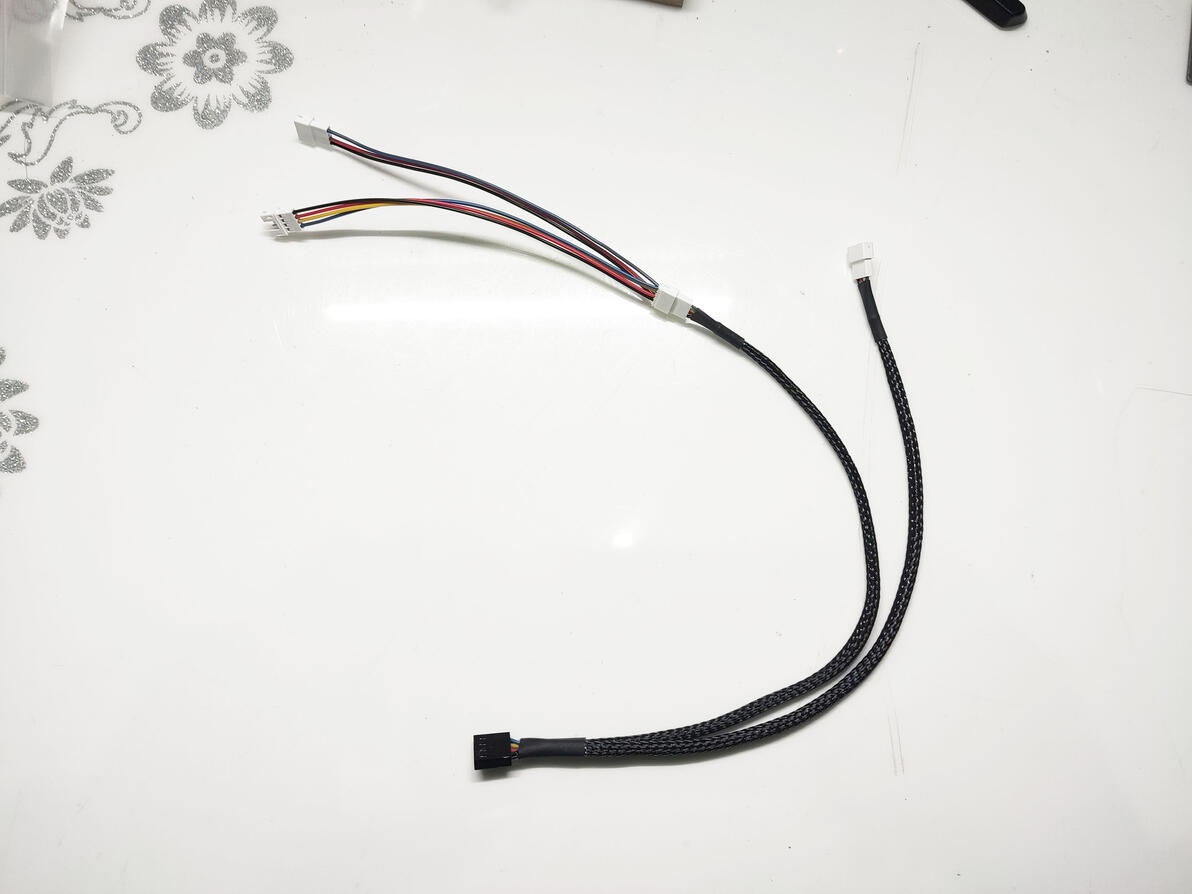

下面是显卡外接风扇线的选择搭配，我提供了两种方案，我自己用的是方案2，线材直接在某宝就能买到，各位可以根据自己的需求进行搭配。
风扇线的搭配
二、为啥改装
先说说我的经历，最近刚接触了deepfacelab换脸软件，但是我的3070ti显卡的8g显存容量不够支持我使用更高分辨率，而且想到炼丹本身挺伤显卡的，所以没玩两天我就在某鱼淘了块p40显卡来替换我的3070ti。
p40这个卡适合做ai训练或者用核显输出来打些对画面延迟要求不高的游戏。优势就是显存很大，反正都是服务器上炼丹下来的，要它干活我也不那么心疼。不过这个卡不能主动散热，而且原装散热器效果拉跨，容易导致显卡过热降频，加上涡轮扇又可能产生烦人的噪音，这是一大弊端，所以我在购买显卡的同时也购买了显卡散热器。
为什么选evga 1080ti ftw3的散热？首先当然是散热还有价格实惠了，同价位散热效果少有可以与之相匹的，硅脂垫出厂就有，还带有背板和全套螺丝。当然我在上面也提到过可以直接买公版1080tiPCB的散热器或者涡轮卡的模组，但是大部分散热效果和性价比就不如这个散热器了，某鱼公版卡的散热器都没几家便宜的，这卡本身就不是特别贵，所以我是不想多花钱在上面的。其次p40、公版1080ti、还有ftw3这个几张卡核心孔距都是一样的，不过ftw3显卡要比p40更长更宽，我也是在购买之前多次比对板子和螺丝位置知道肯定要动手修改才最终决定购买的。
三、改装过程

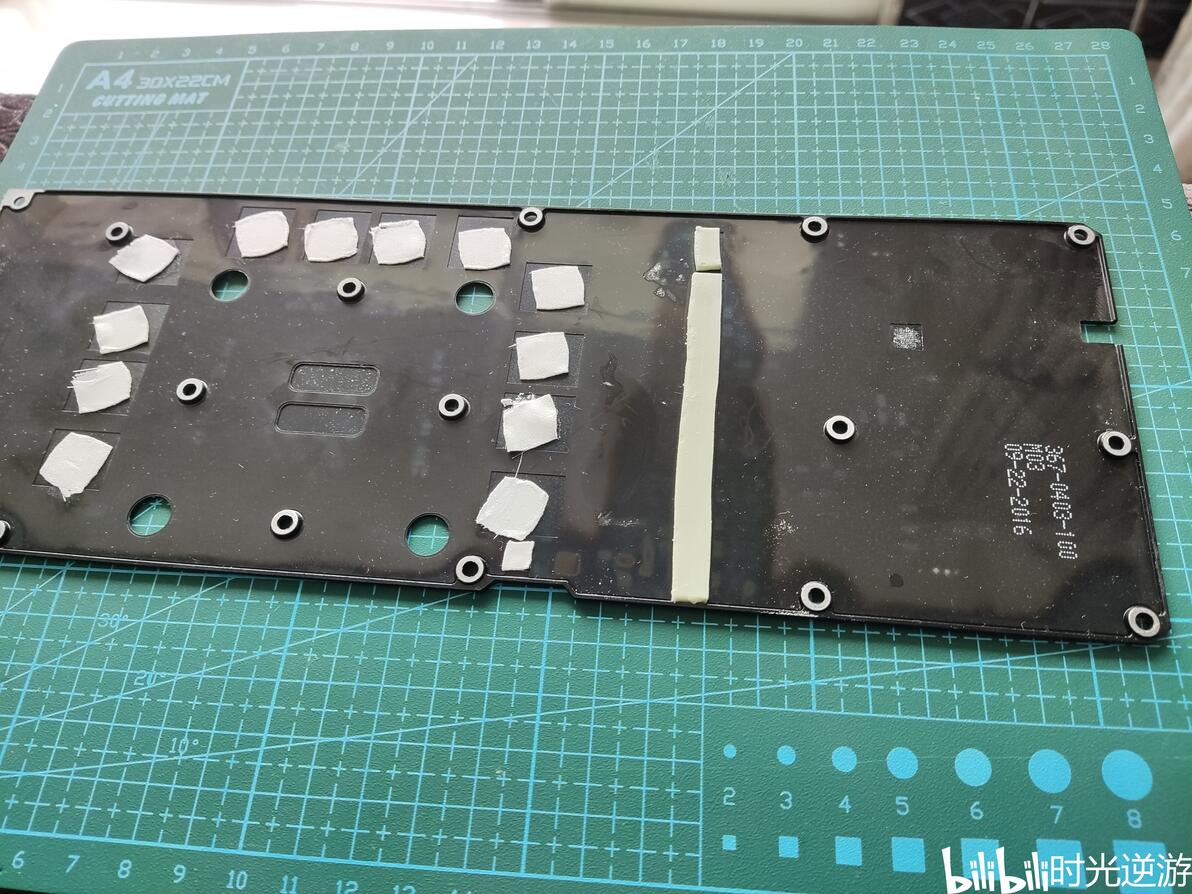

首先是我们的p40显卡，需要把所有的螺丝都卸下来，卸背面弹簧螺丝的时候一定要对角松螺丝，之后将p40上卸下的螺丝全部单独放一个袋子，避免与散热器的螺丝搞混。看看原来这饱经摧残的散热背板，背板上这层薄膜都烤蓝了😑
饱经摧残的p40显卡散热背板

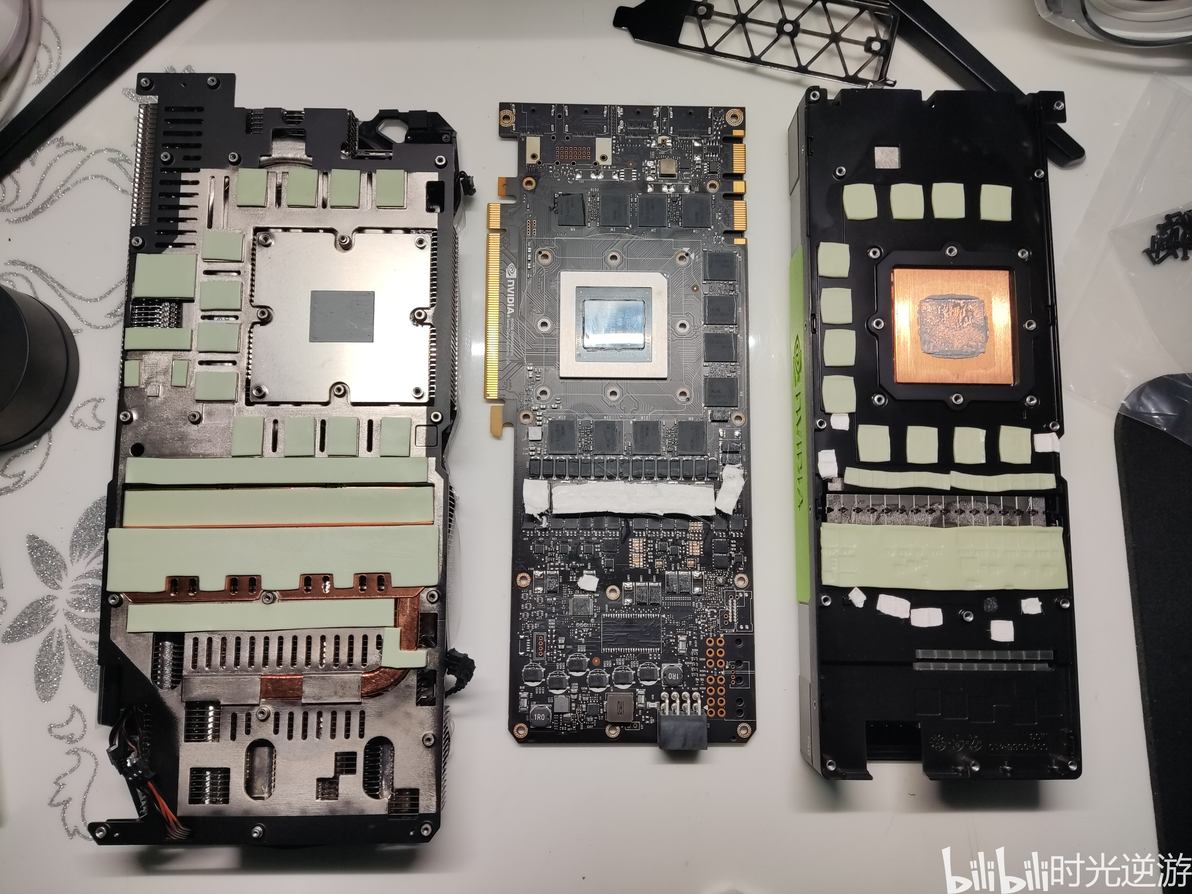

左为ftw3显卡散热器，中间为p40显卡主板，右为p40显卡散热器。这么一对比p40原装的散热真的捉急(﹁"﹁)

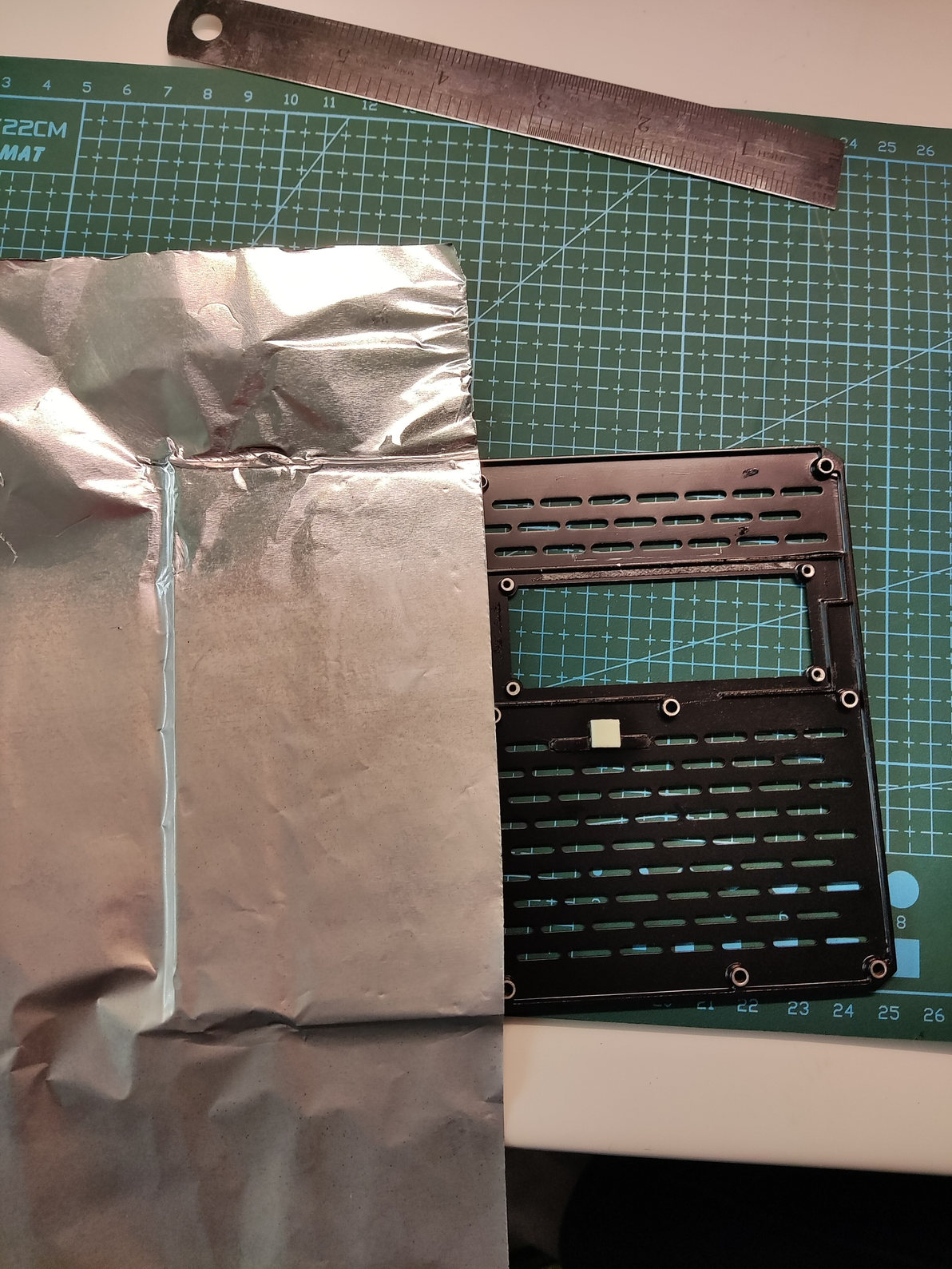

然后需要给ftw3显卡散热器的硅脂垫都贴上薄薄的铝箔，避免硅脂垫在改装过程中受到损坏或者沾染杂物，铝箔周围也可以再贴点普通胶带封住缝隙。
当然你也可以直接将硅脂垫都揭下来贴在p40显卡上，不然改装过程中会很容易沾染锉刀改造时留下的金属碎屑，这样硅脂垫就废了。
铝箔不需要特别厚的，一般超市有卖，我是直接拿的家里厨房的。
使用铝箔纸覆盖硅脂垫进行保护

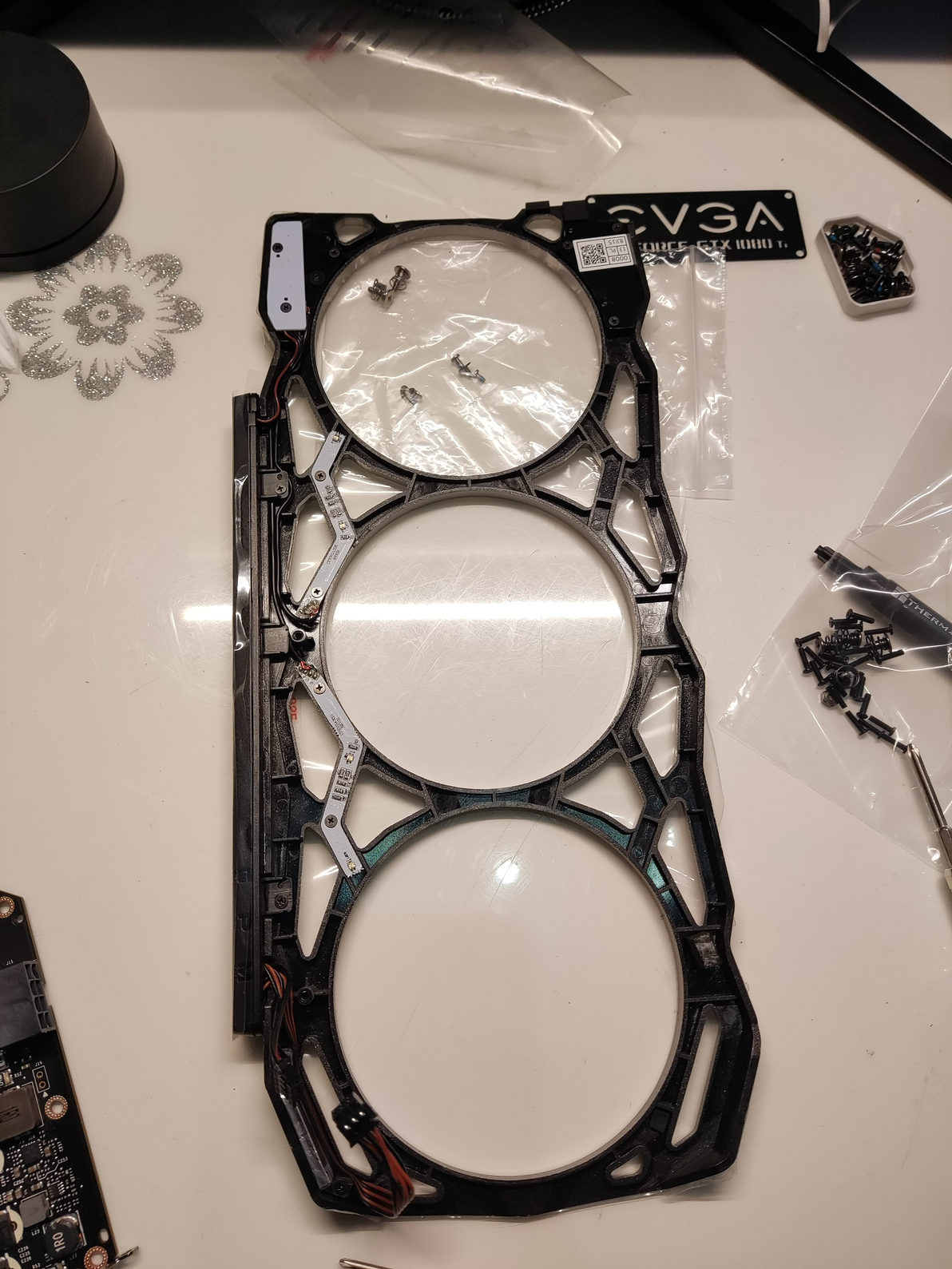

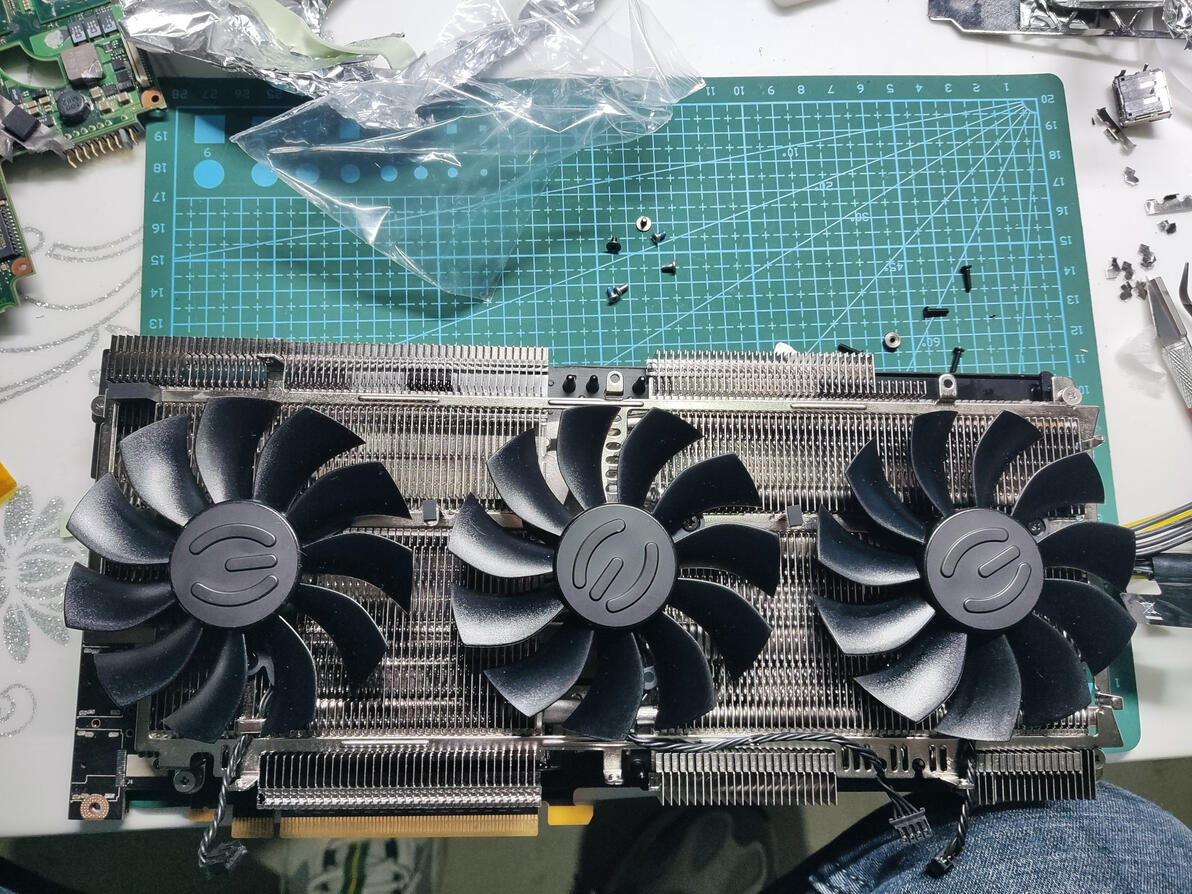

2.接着将ftw3显卡散热器整个拆开，将中框、散热器、风扇框架都分开。风扇框架需使用内六角螺丝刀和小十字螺丝卸下来。
中框、风扇框的螺丝请分别放不同的袋子里，方便分清。
怕风扇损坏的也可以把风扇拆了，我是没有拆，不过改装的时候要注意轻拿轻放，避免折断风扇叶。
一定要将硅脂垫都贴上铝箔做好保护。

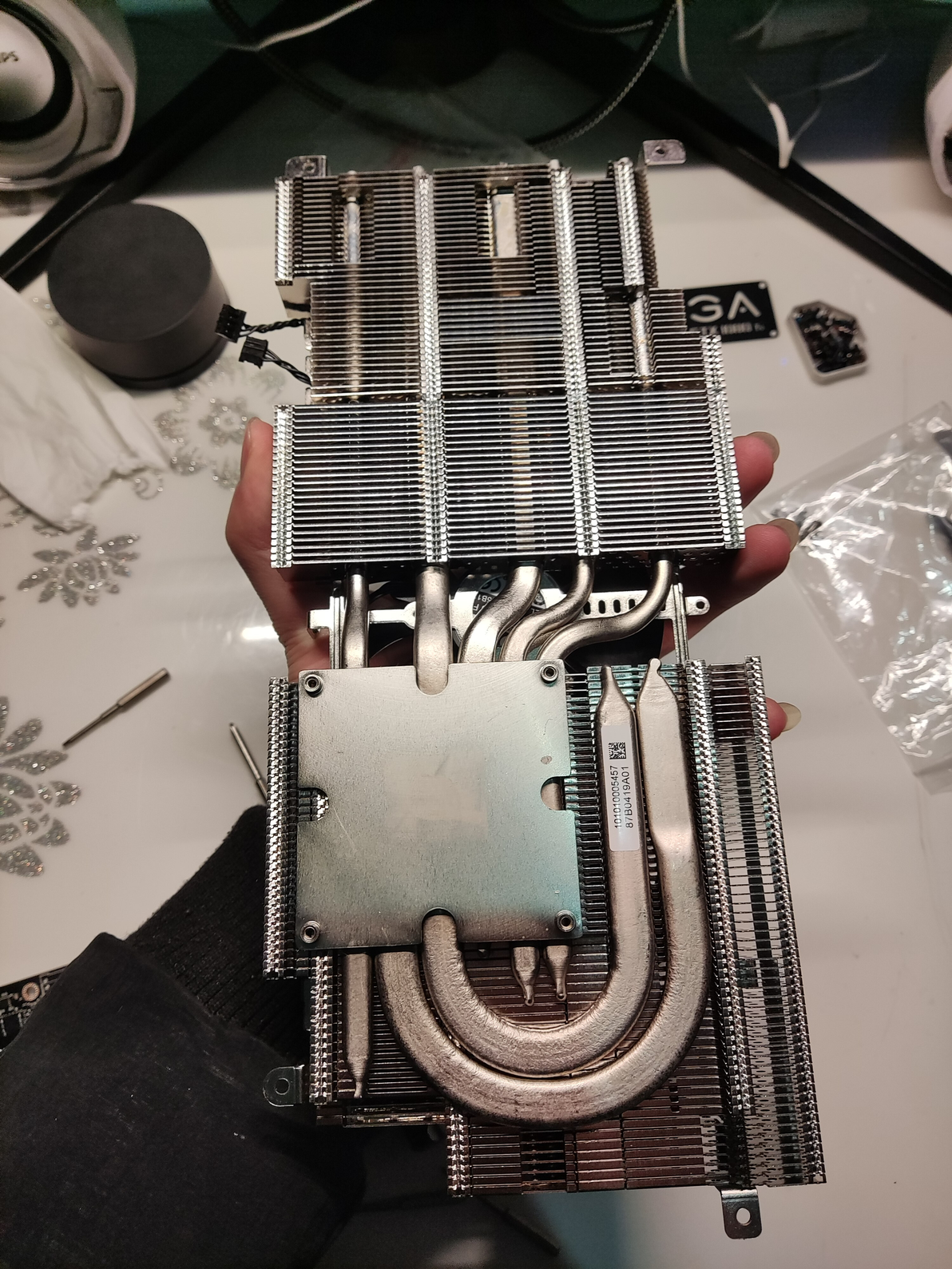

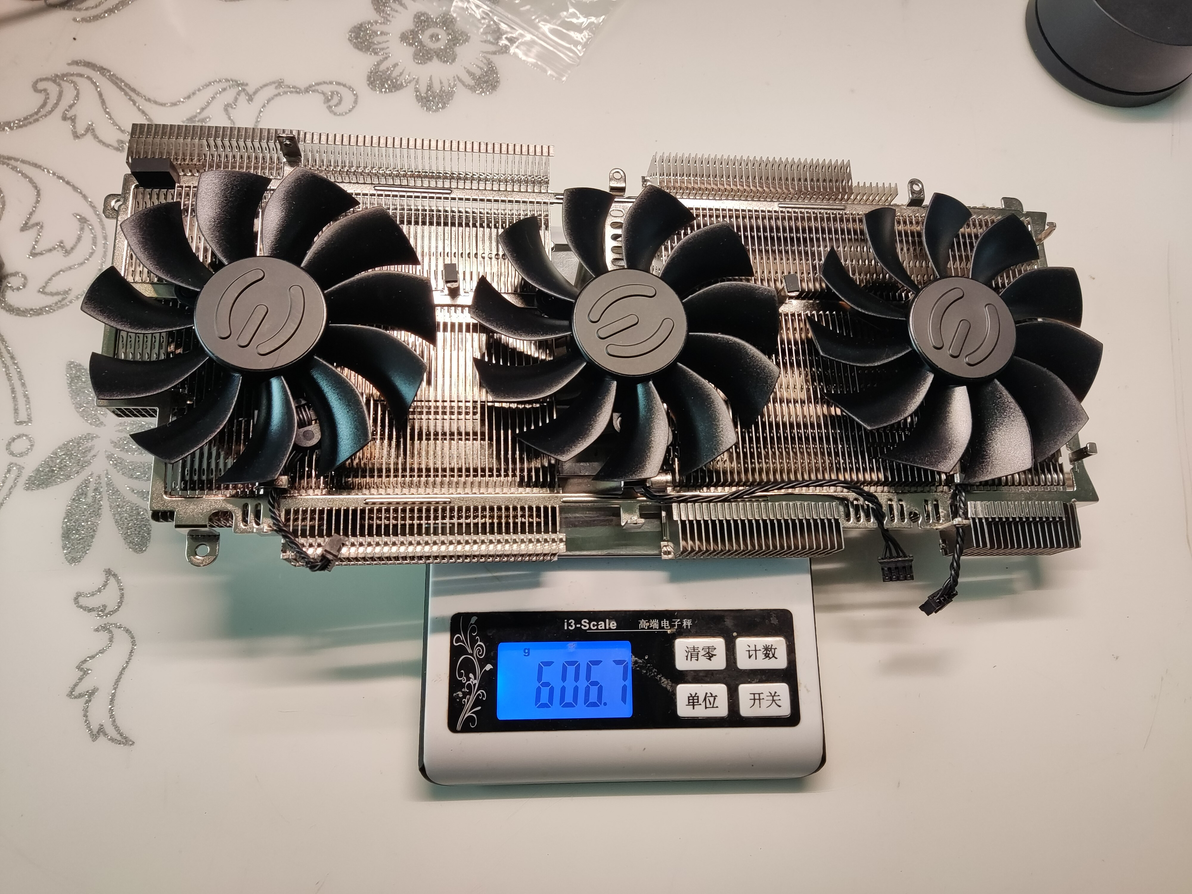

不得不说光是这散热器加风扇就600多克了，这还没加上中框，这散热杠杠的。👍👍👍

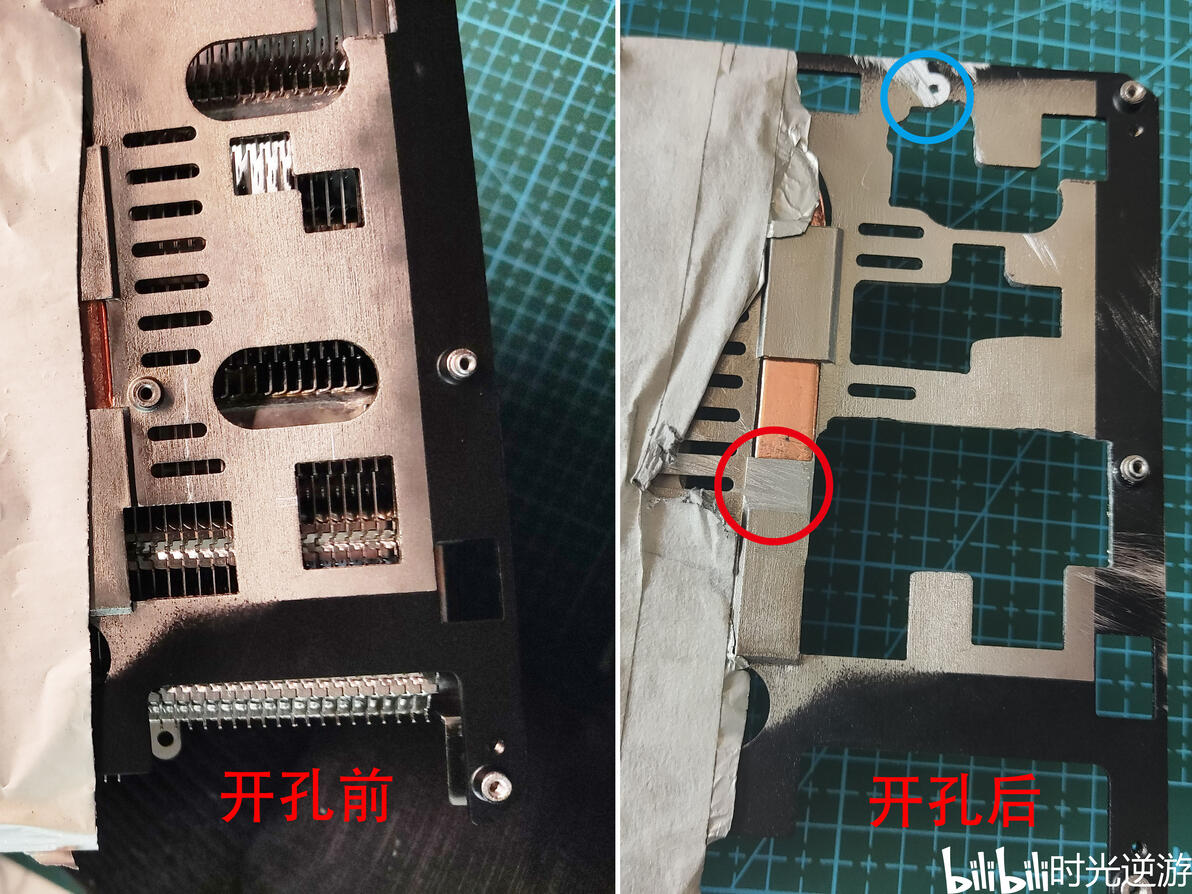

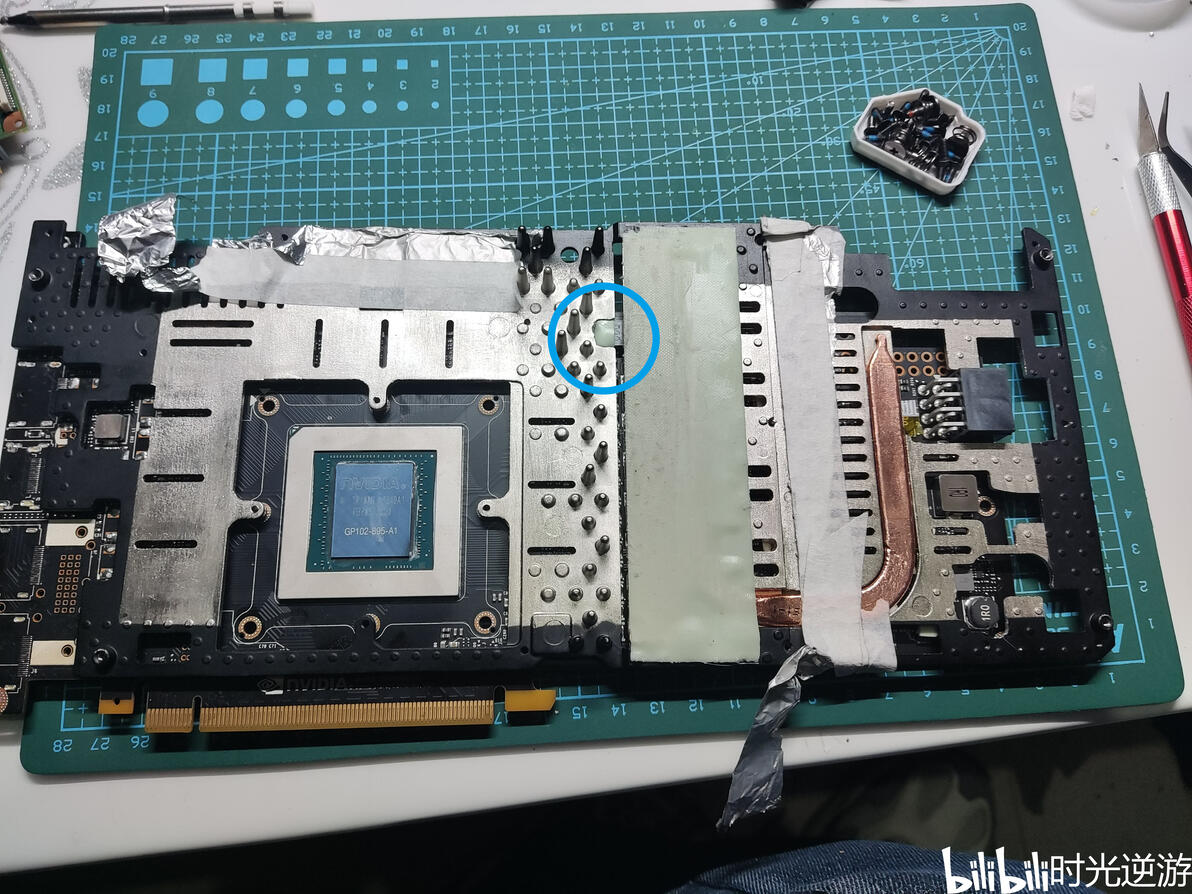

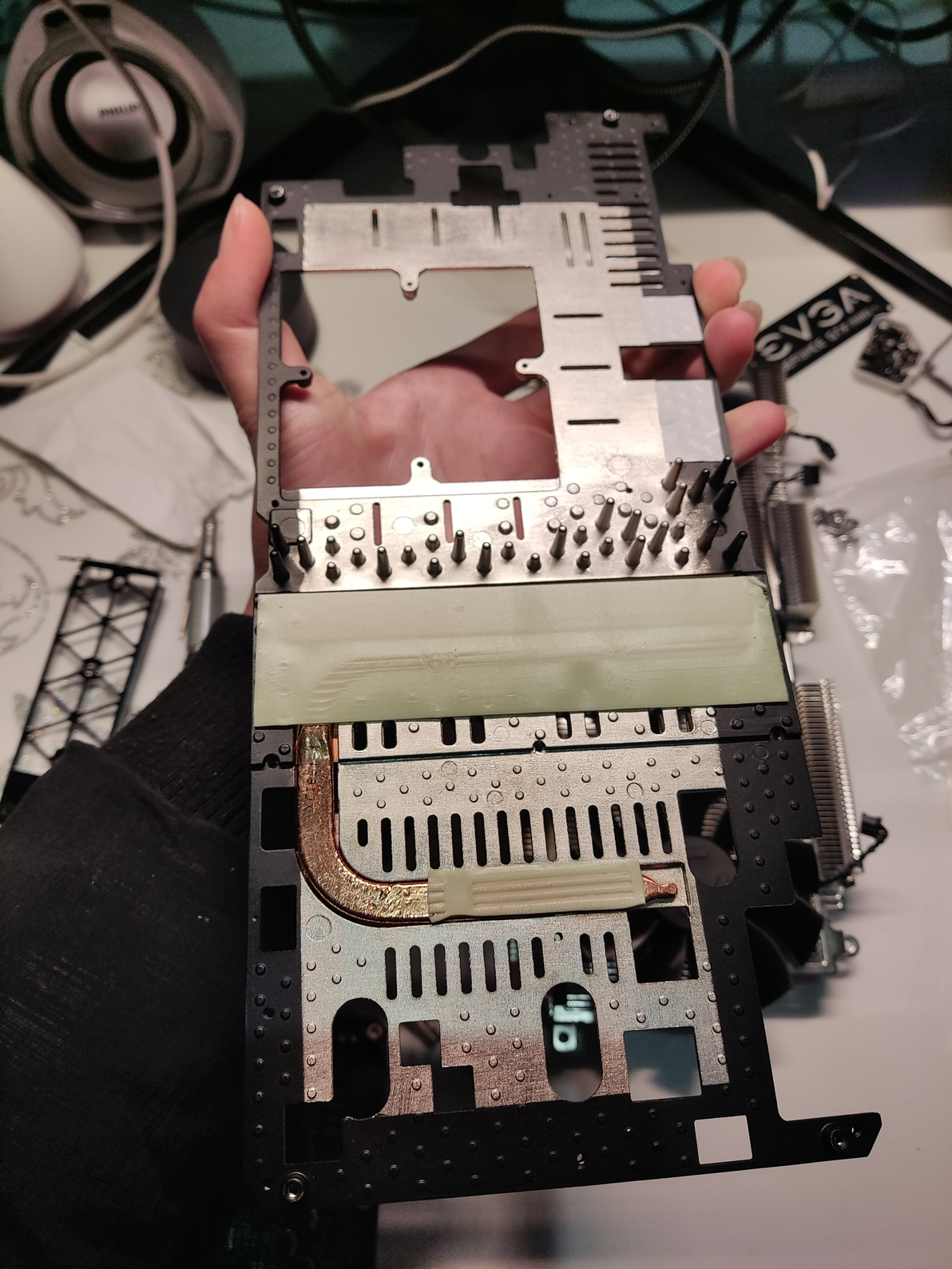

3.接下来需要用钢锯条和三棱锉刀对中框尾部进行开孔，用锉刀扩孔方便很多，开成下图这样。红圈框出的位置需要用锉刀锉得和下面铜管一样平，这个地方下面有元器件，注意别锉到铜管。蓝圈框出的那个螺丝柱直接用锉刀锉平，不要有凸起。
此处使用钢锯条及锉刀对散热器中框进行开孔

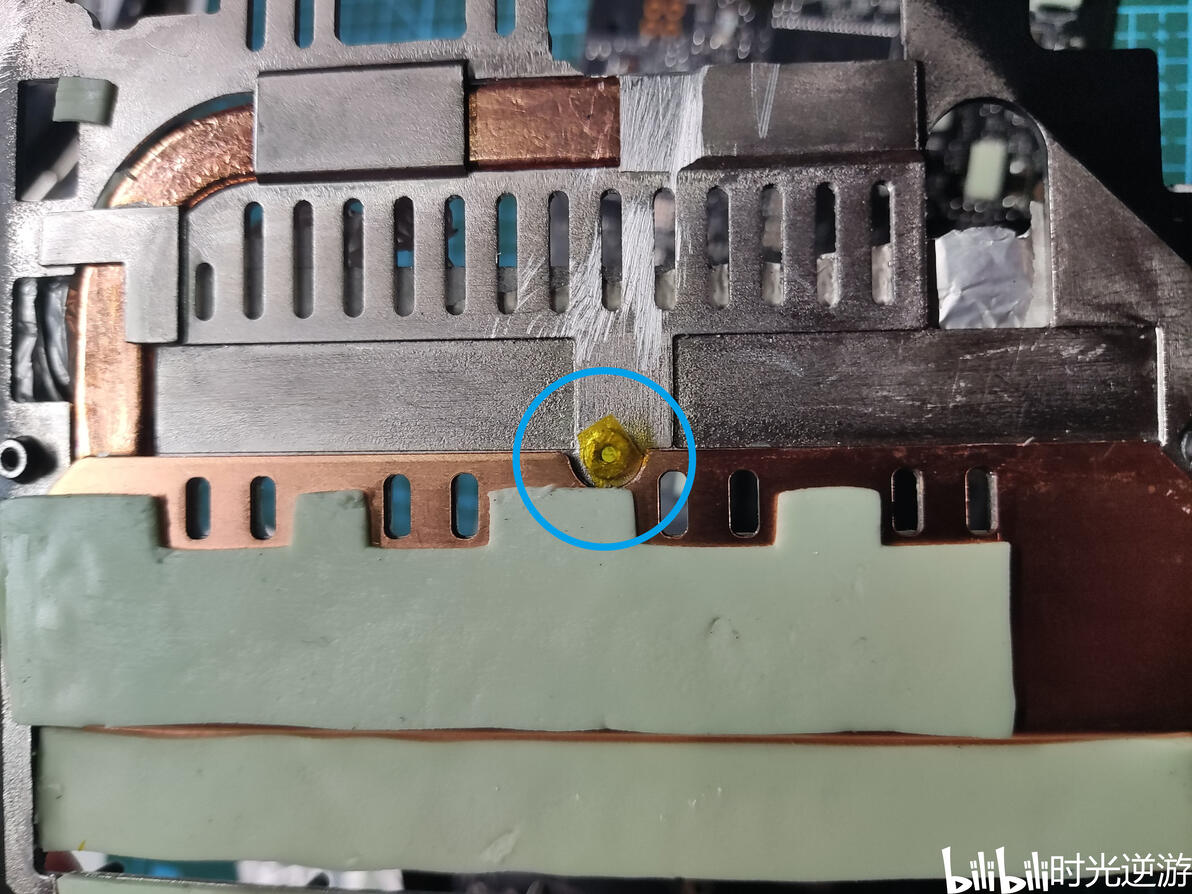

散热器中框铜板旁边那个螺丝柱需要用锉刀锉得和周围铜板一样平，也可以直接使用斜口钳一点点把它剪掉，然后贴上黄色高温胶带做防漏电保护。
将这个螺丝柱锉平并贴上高温胶带
4.中框显存和电感这里需要开个槽，这里下面有个小电感会顶着，可以用斜口钳一点点剪开个孔后，然后上锉刀修平。
这里开个槽
接下来是改装散热器的背板，ftw3散热器下半块背板是不能直接装上的，同样需要使用锉刀改造。

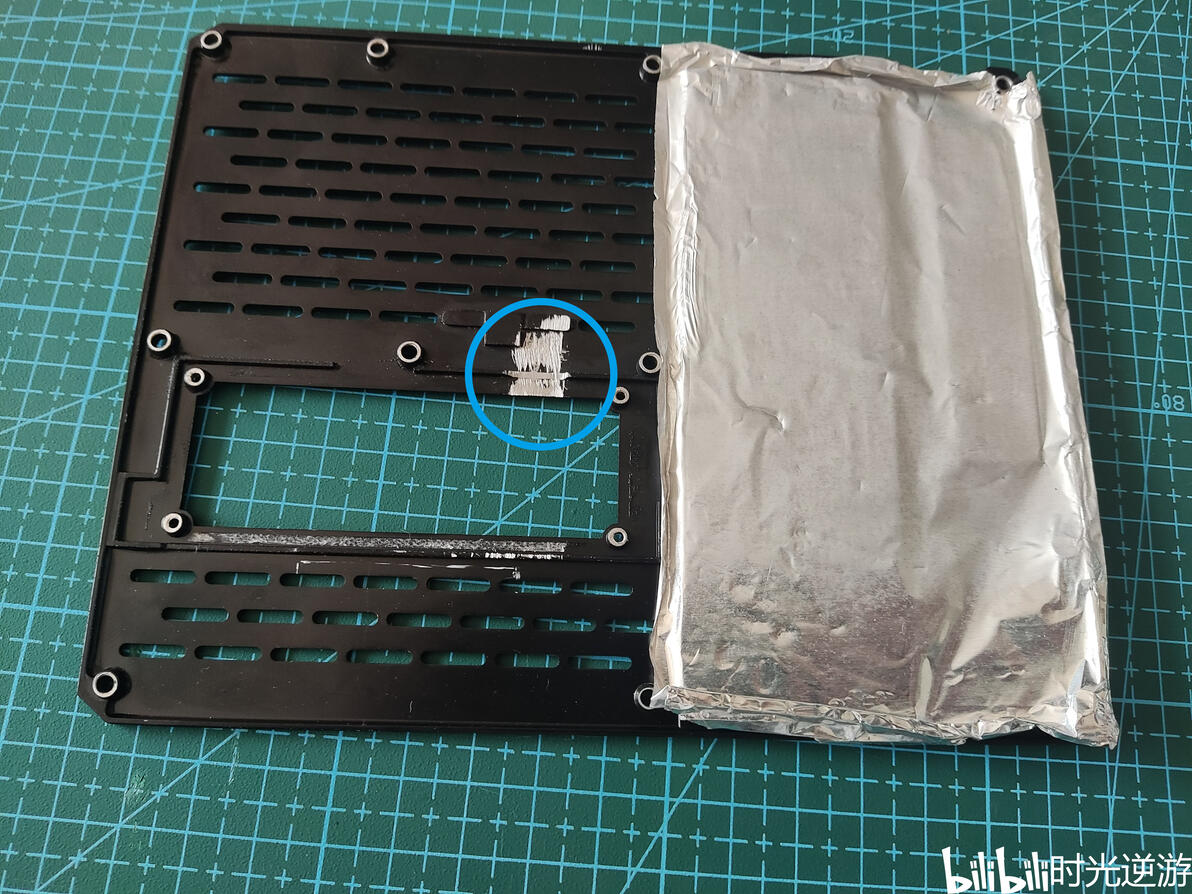

如图将蓝圈位置使用锉刀锉平，这里是p40背面小芯片的位置，ftw3虽然也有给这个芯片散热的设计，但是正好偏了一点。
将此处锉平

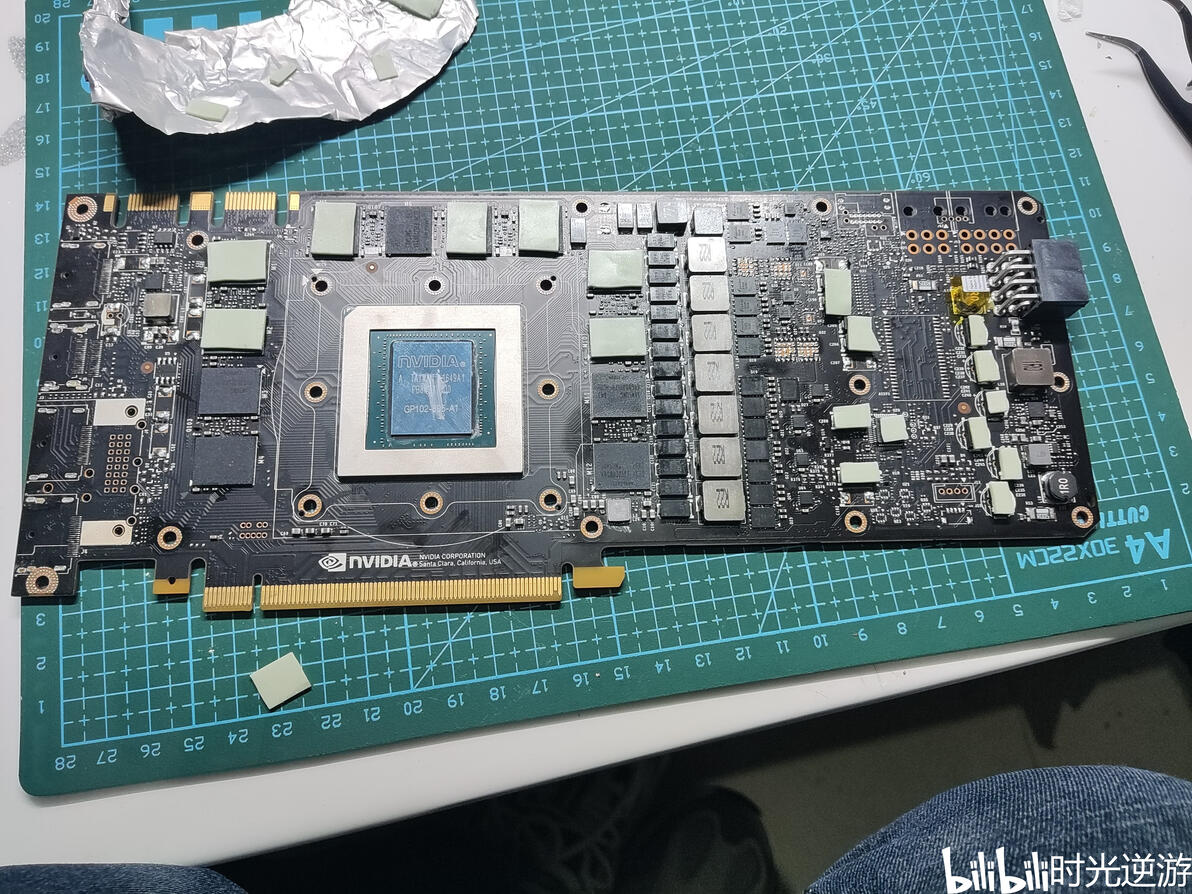

5.给这些电容和芯片都贴好硅脂垫，因为ftw3散热器比p40显卡宽，其实可以把盖不住p40板子的那一部分硅脂垫切下来用的。
给贴上硅脂垫

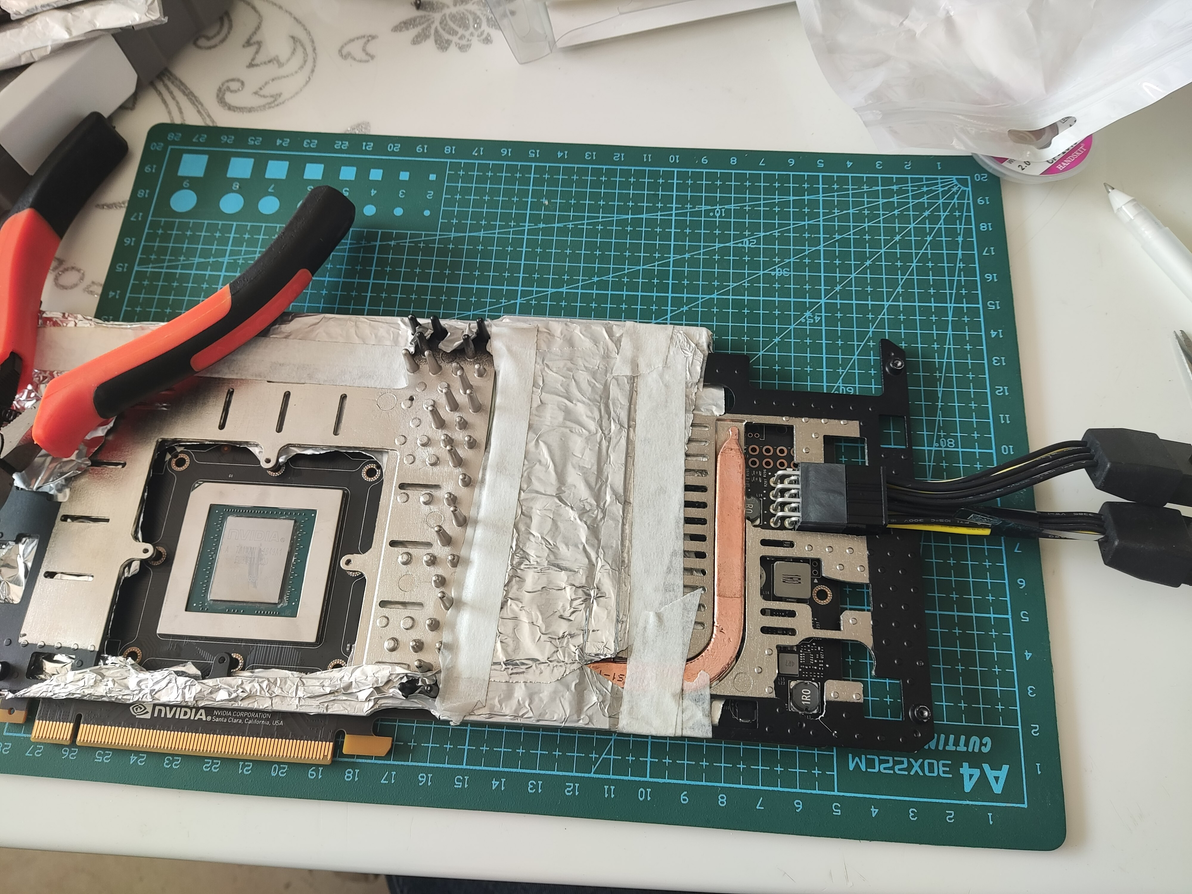

先将p40的双8pin转单8pin电源线从开出的槽里插到p40显卡上，然后将ftw3的散热器对好位置放到p40主板上，记得提前撕掉用作保护的铝箔，撕的时候慢点，别把硅脂垫也扯下来。

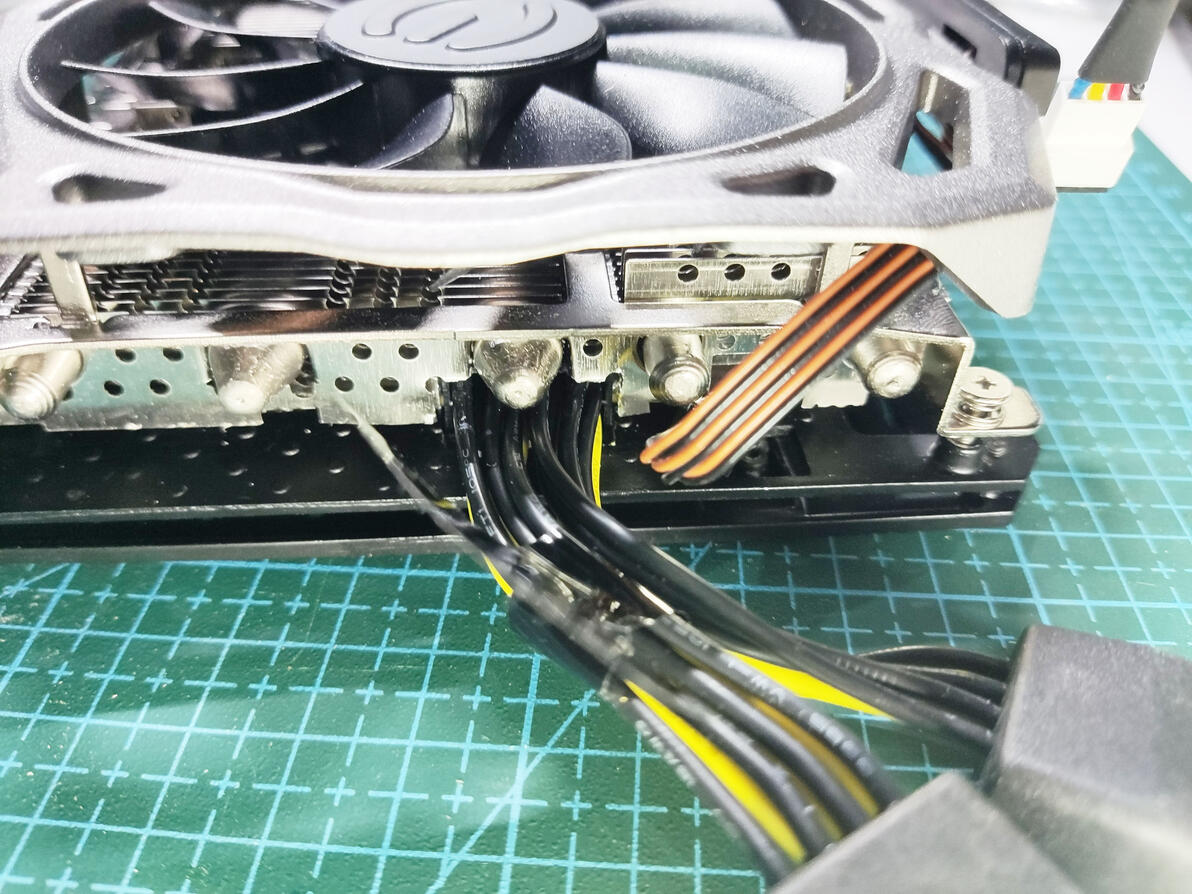

插上p40显卡原装供电线后再盖好中框

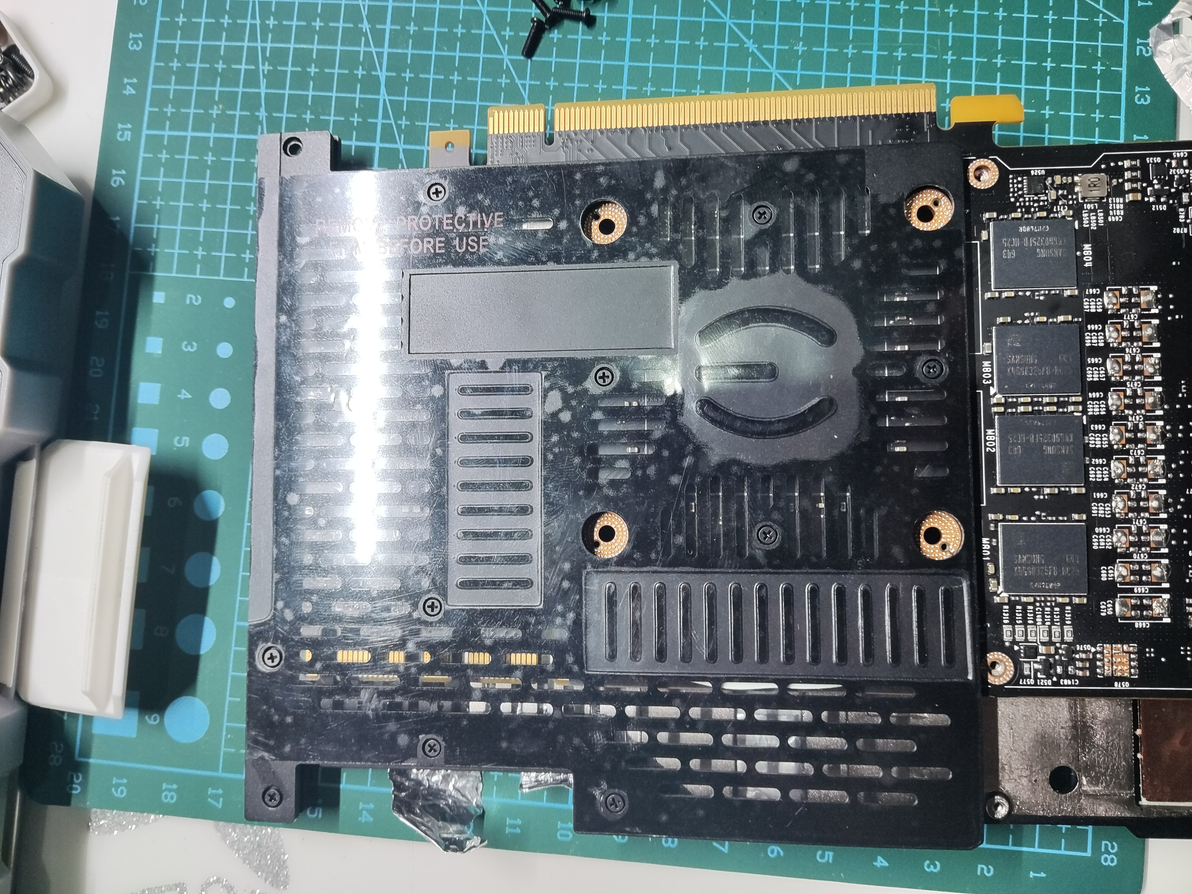

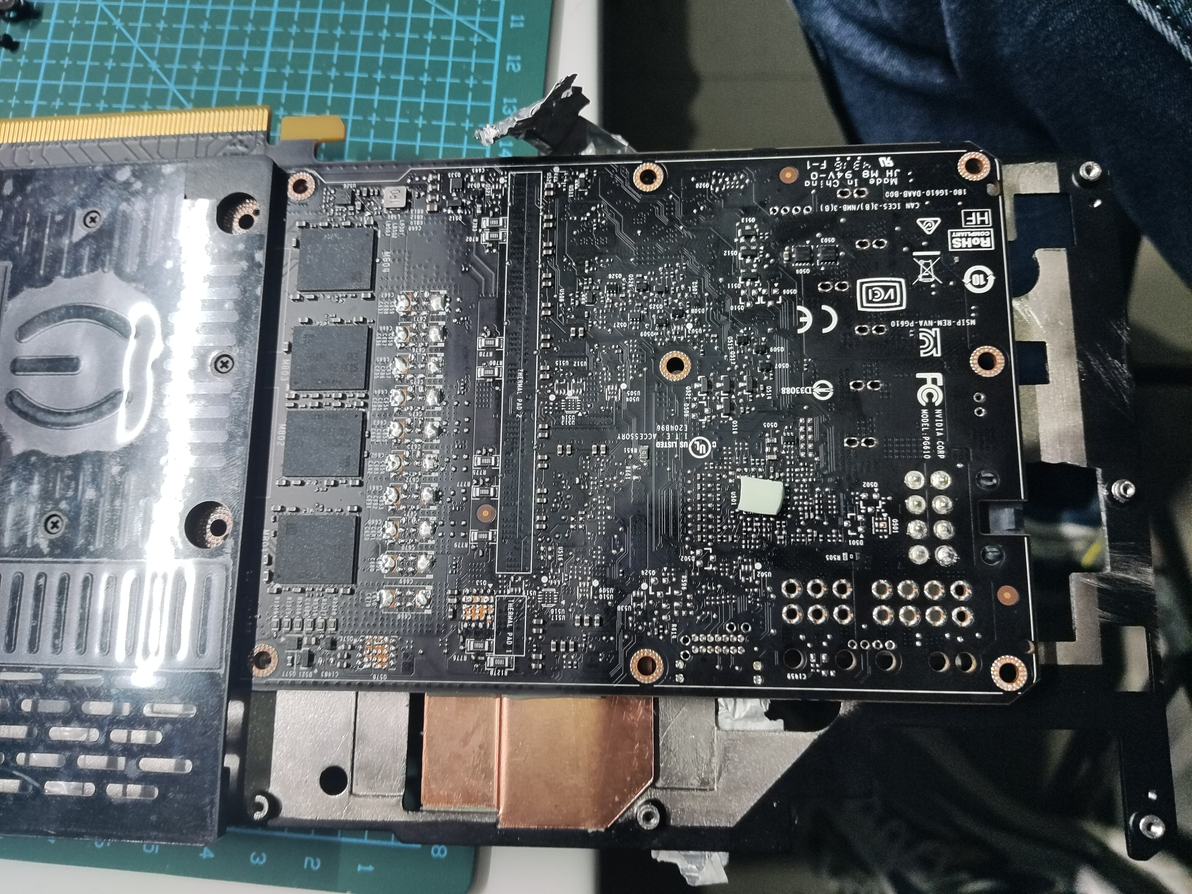

接着再将上半部分背板的螺丝装上就行，硅脂垫和螺丝孔位都是能对上的，一定使用和散热器配套的螺丝，除了那4颗弹簧螺丝，其余原来p40的螺丝是不能装上的。

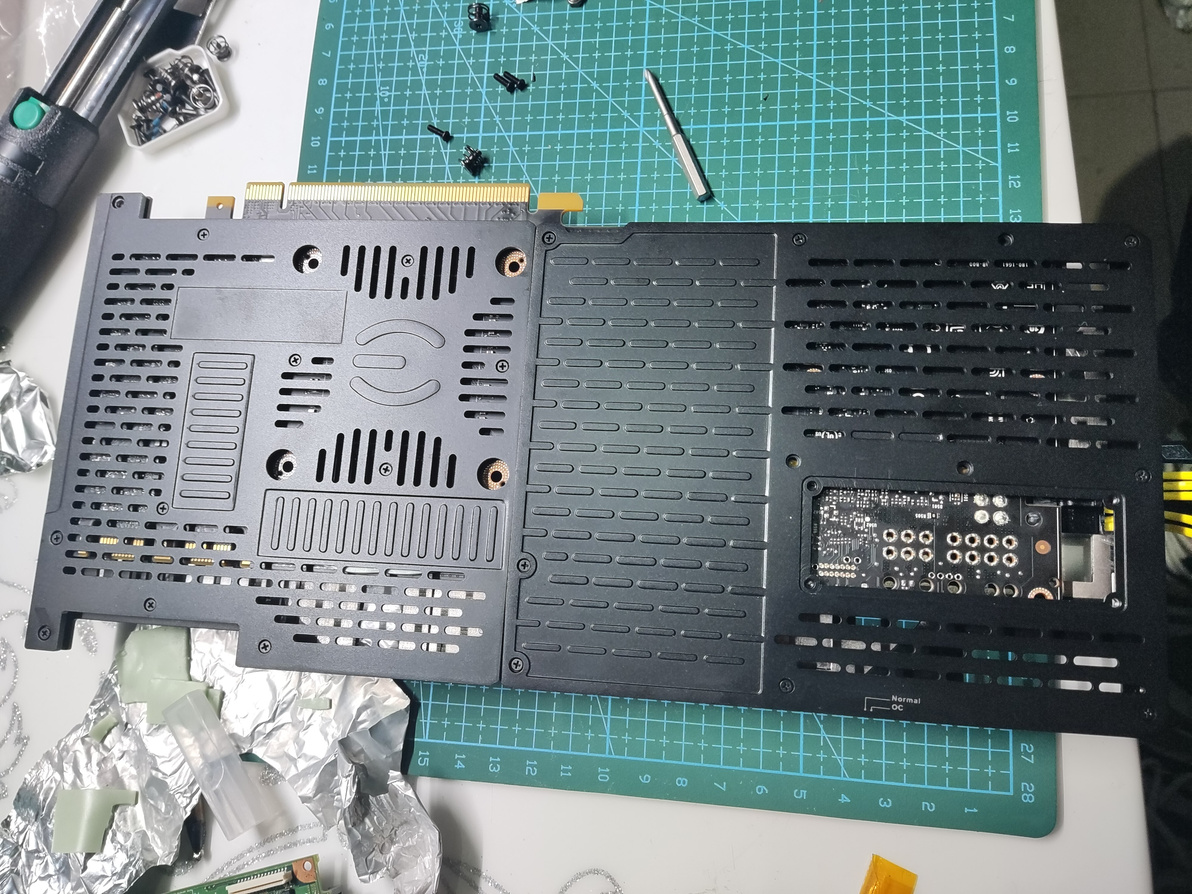

安装散热器的上半块显卡背板

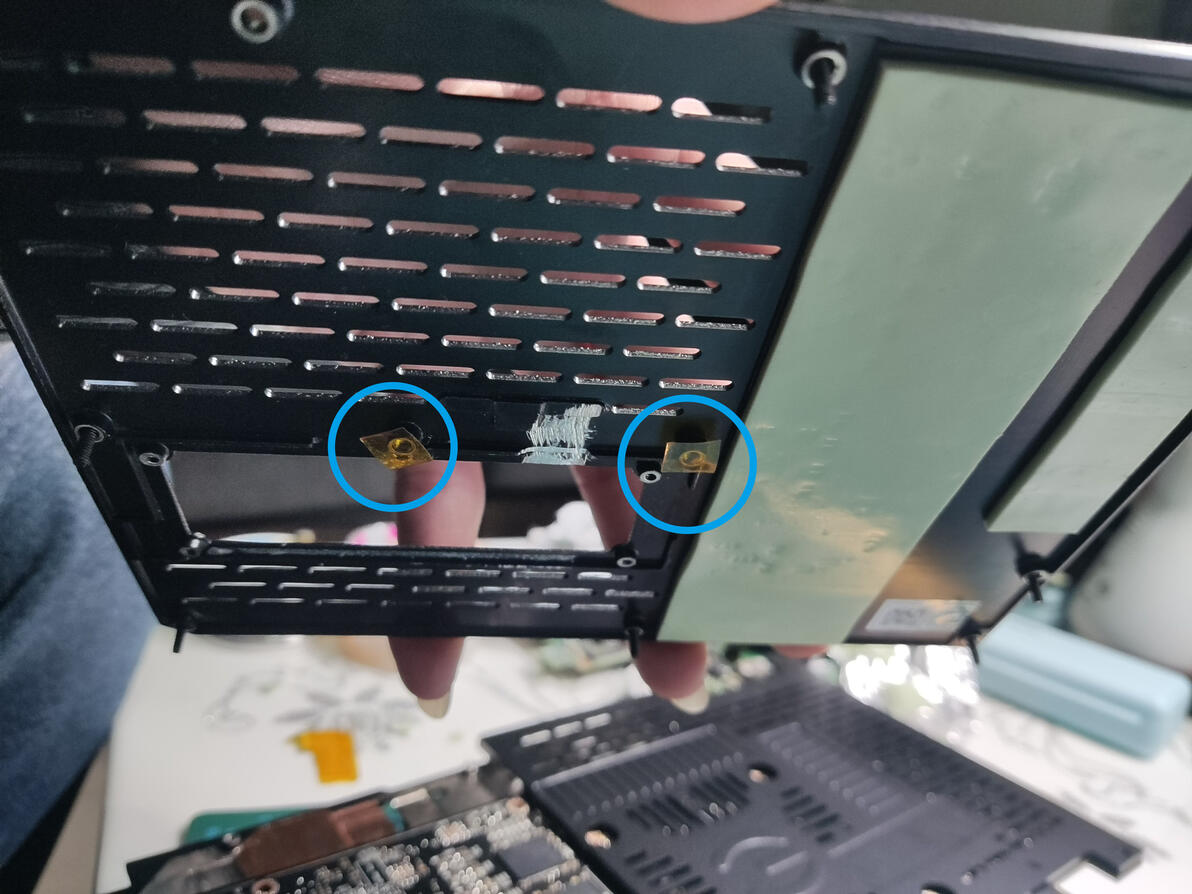

6.给p40板子背面下半部分小芯片贴上硅脂垫，将下半部分背板如图3中蓝色框标出的这两个螺丝柱底下贴上黄色高温胶带做好漏电屏蔽，然后就可以将背板盖上去拧上其它螺丝固定了。
背板和p40有几个位置螺丝孔是对不上的，所以别随便硬拧，把周围的螺丝拧上就行。

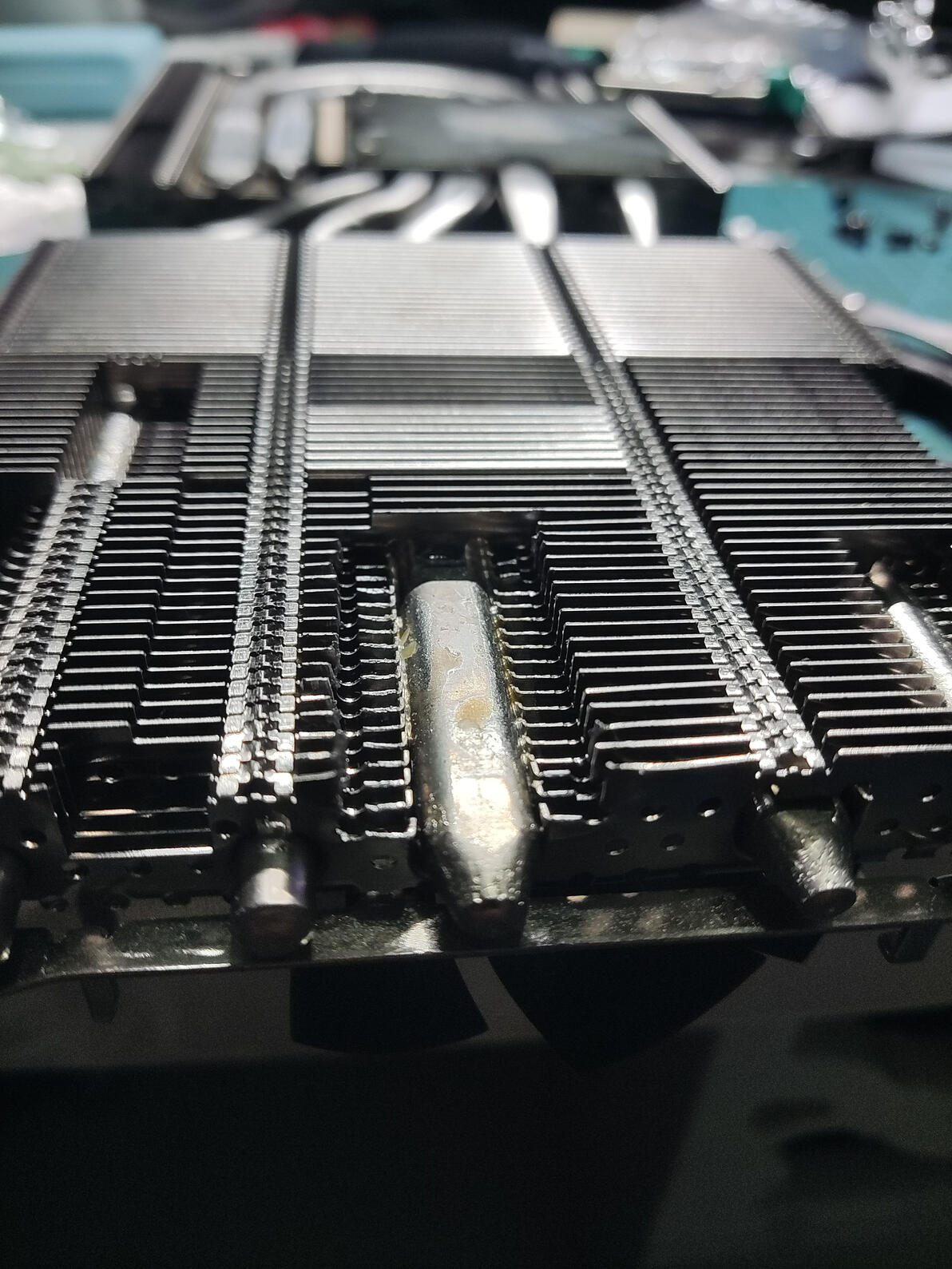

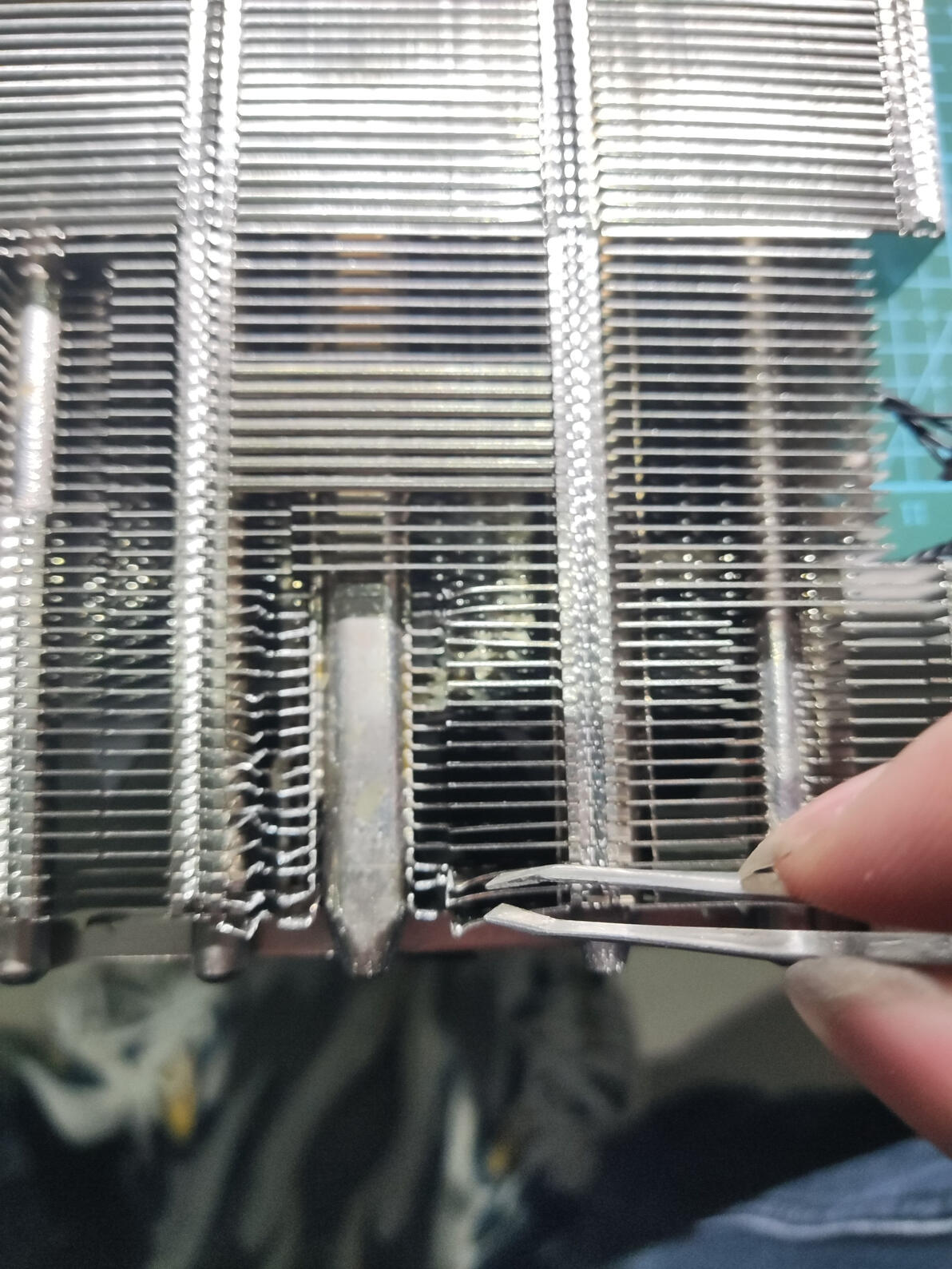

7.下面需要将散热鳍片剪掉几块，需要能塞下p40显卡的供电接口，鳍片一定要剪成我这个样子，少剪了可能会有鳍片接触到供电接口后面的金属丝导致供电短路。
下剪刀的位置正好在鳍片上有打孔，用比较硬的剪刀剪断，然后用手反复弯折几下就下来了。弄弯的鳍片再用镊子掰直，掰直后如图2。

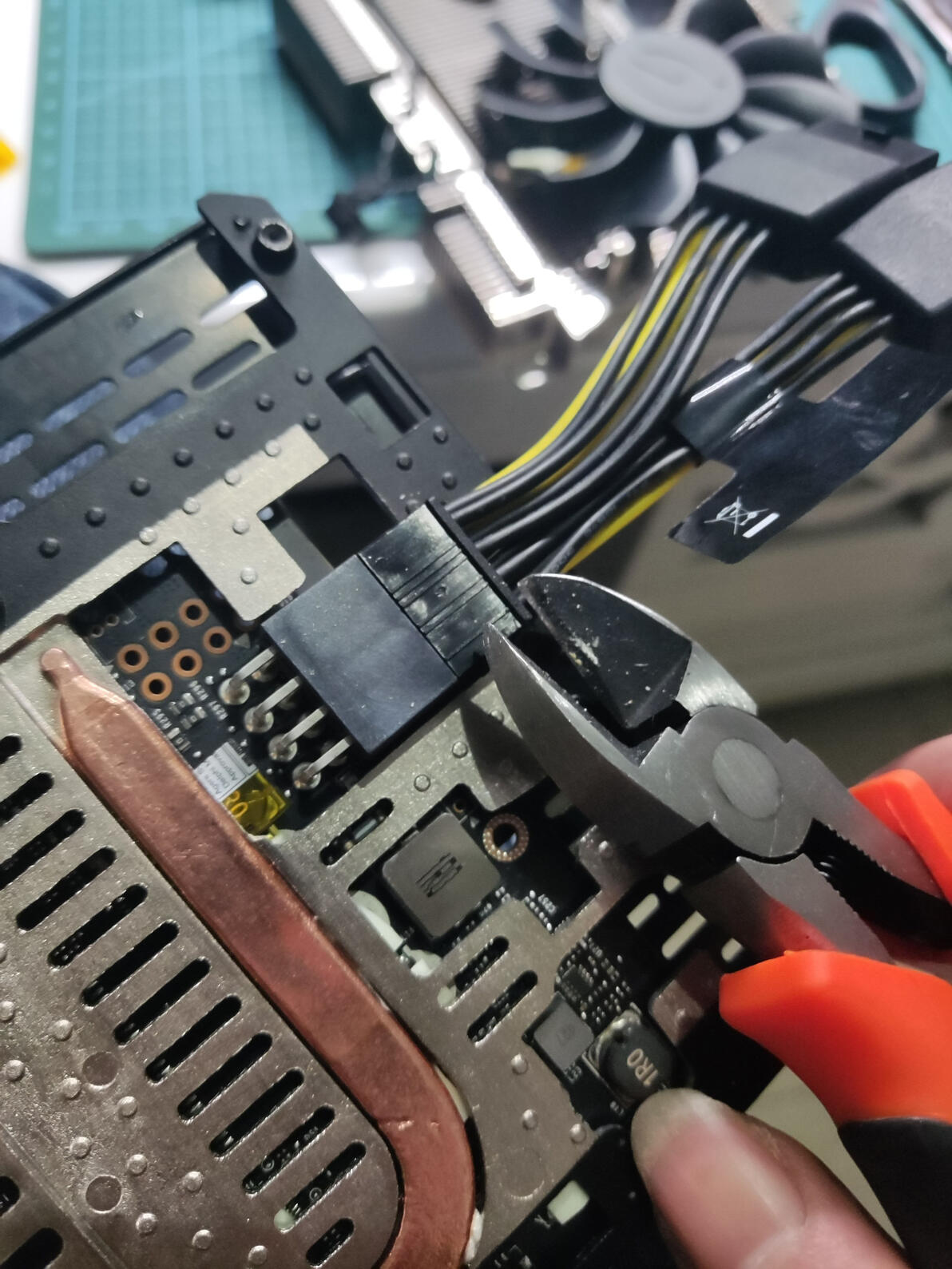

图3中p40显卡供电线接口高出来这一小块需要用斜口钳剪掉或用刀削平，避免顶着散热鳍片。

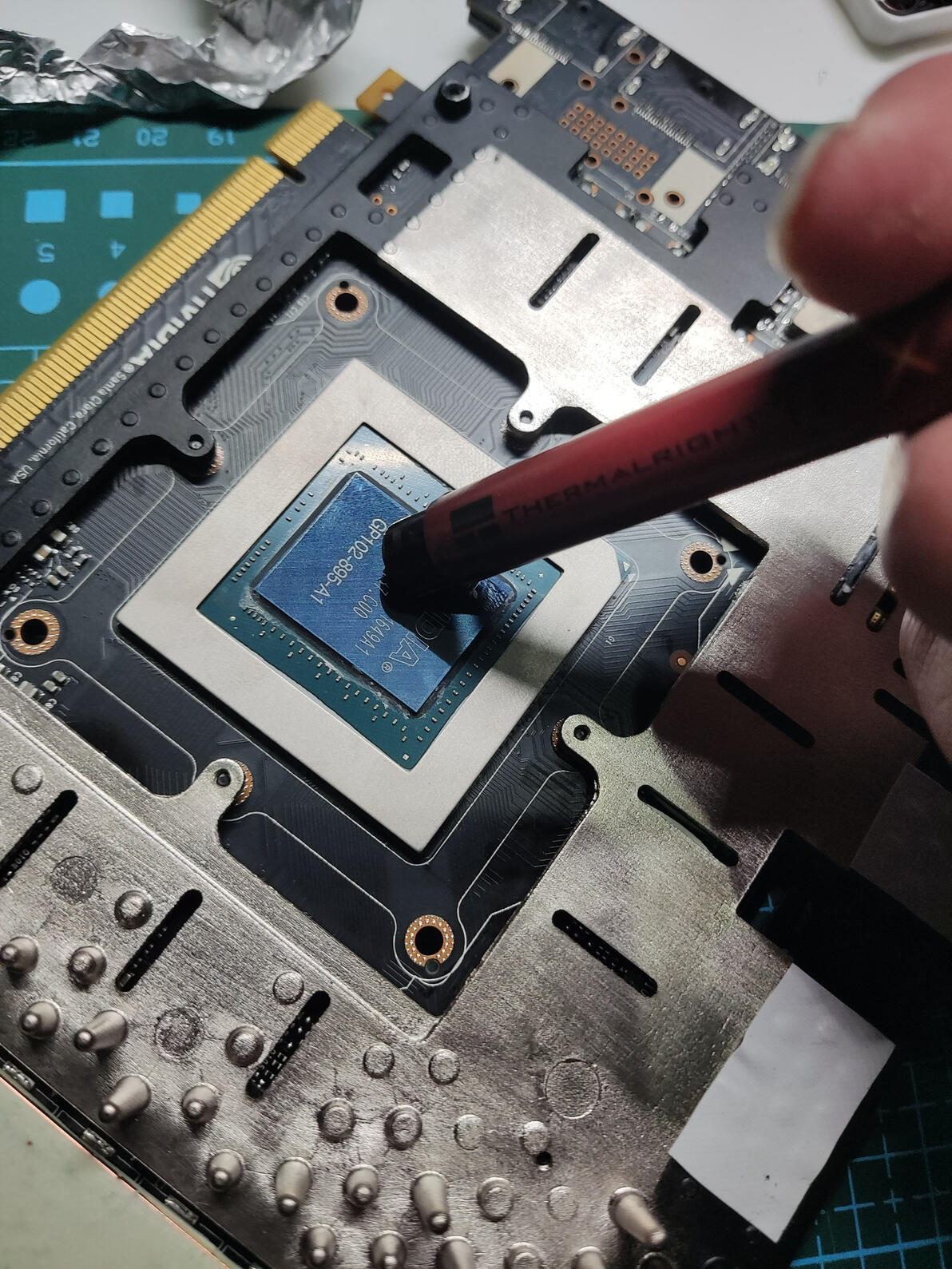

8.接着给显卡gp102核心上涂上硅脂，我直接上的利民tfx硅脂，接着将散热器对好位置扣上中框。翻到背面再把弹簧螺丝拧上，一定要对角拧螺丝！！！避免压坏晶片。

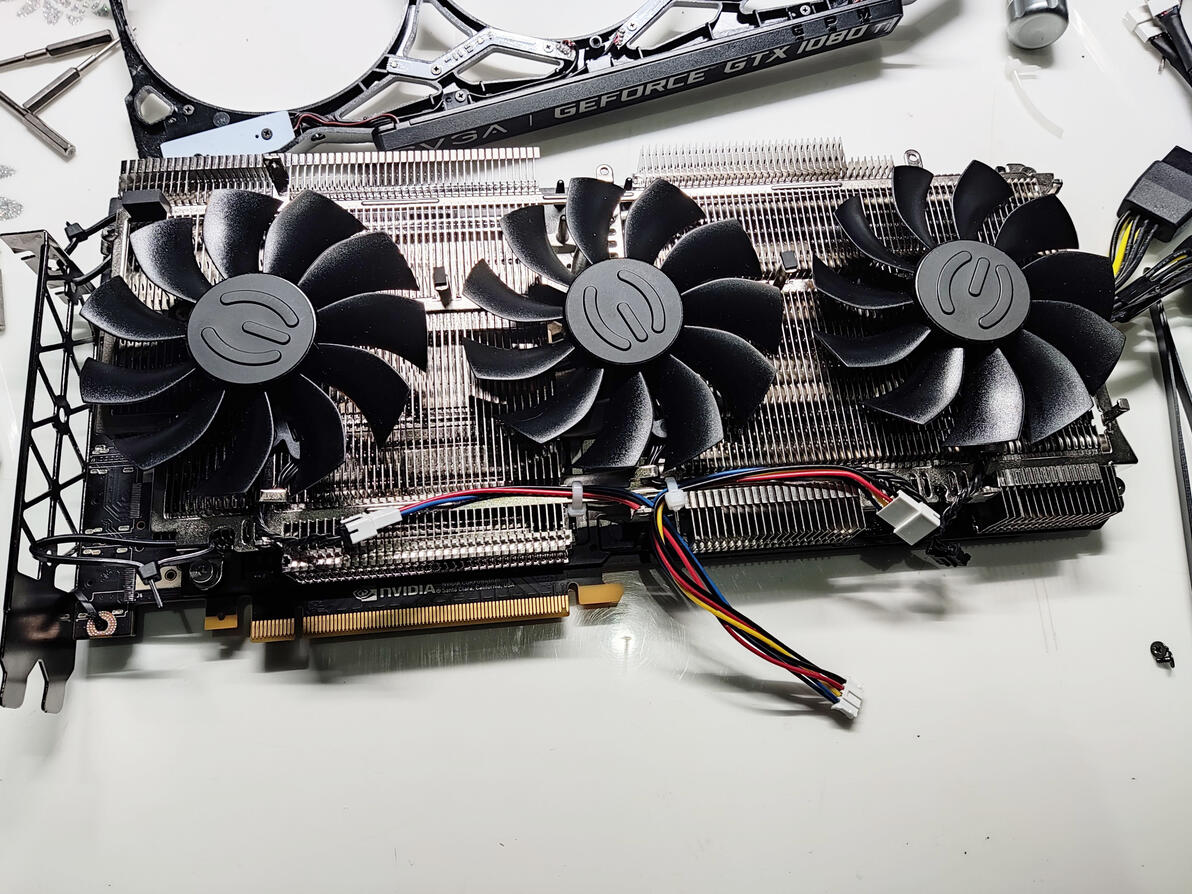

最后装回显卡的风扇框就行了，到此散热器就算是成功装上去了😁。
9.到这里开始进行风扇线的改装

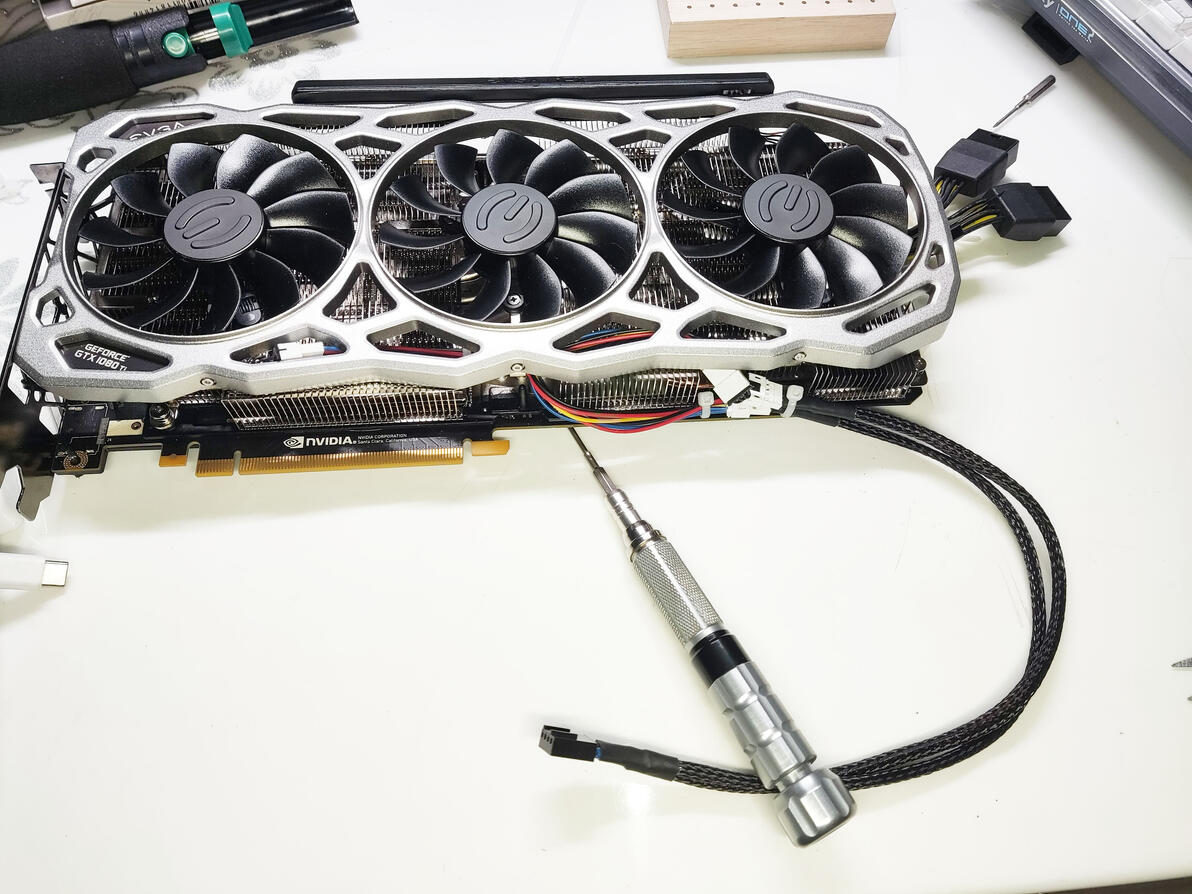

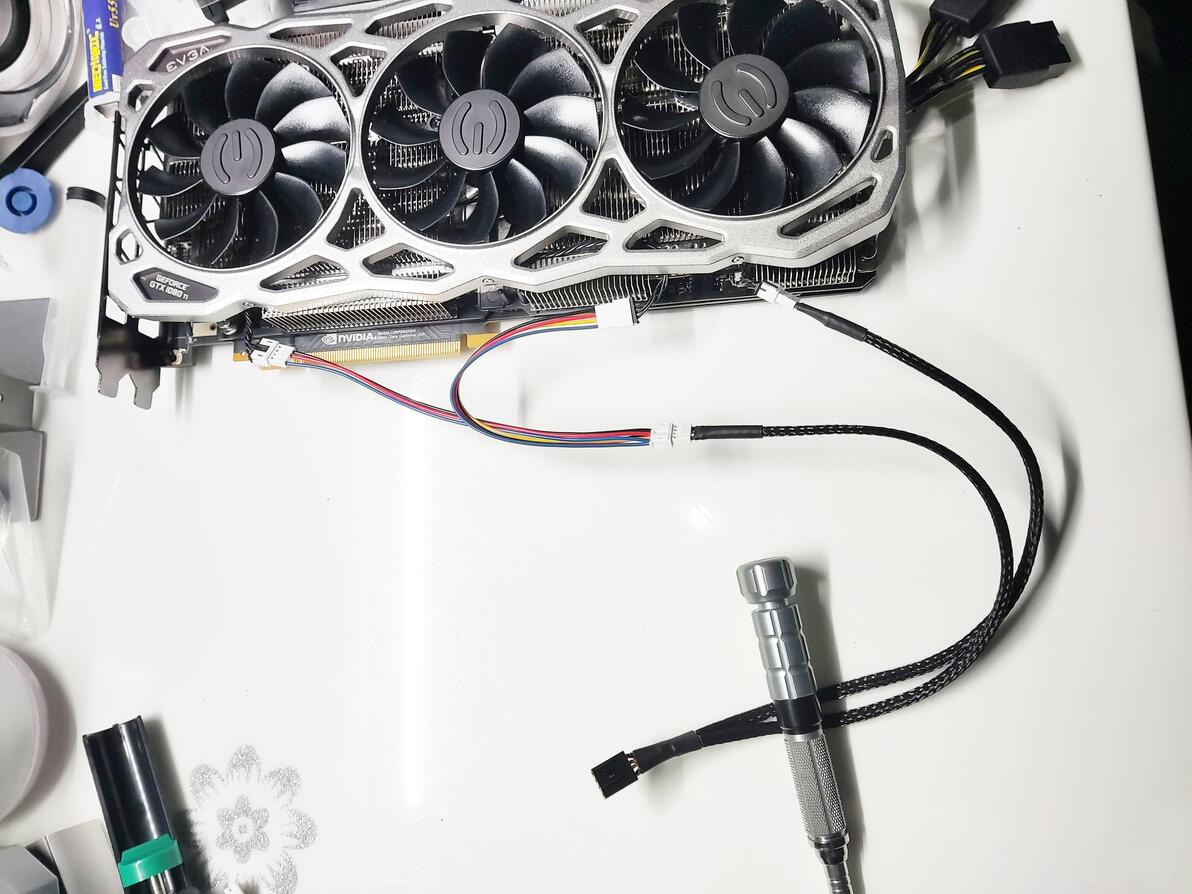

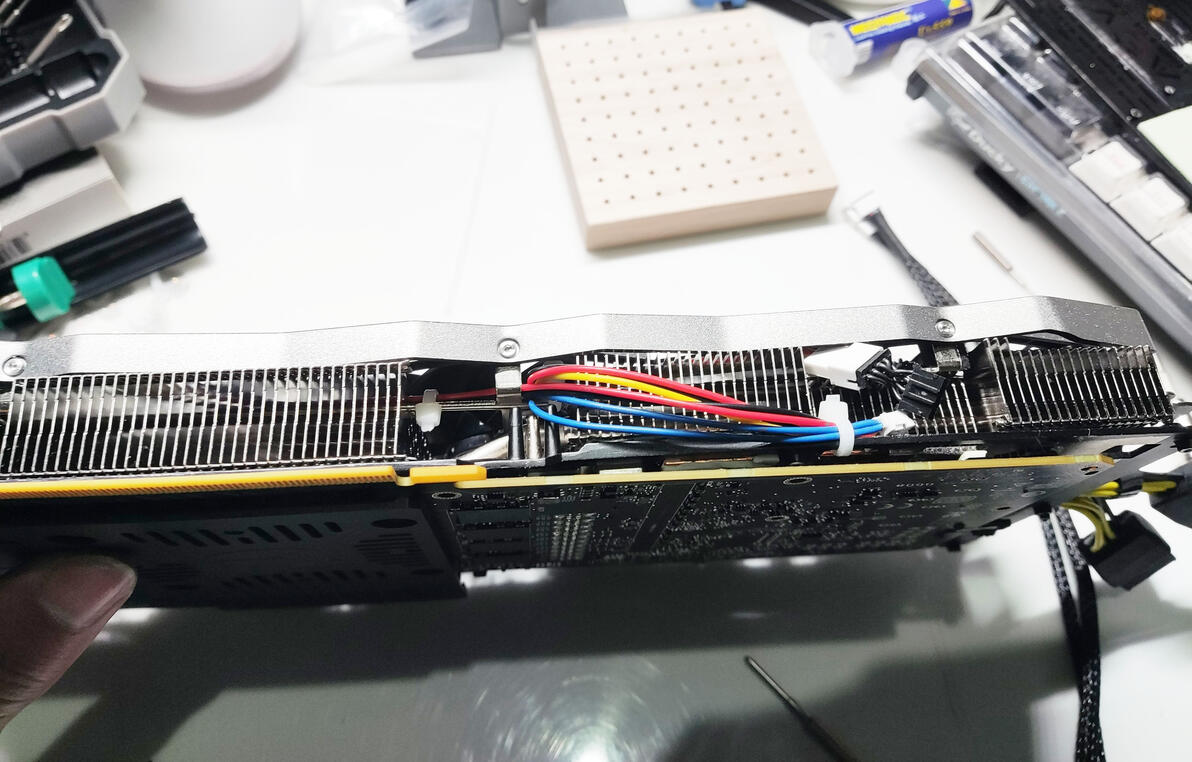

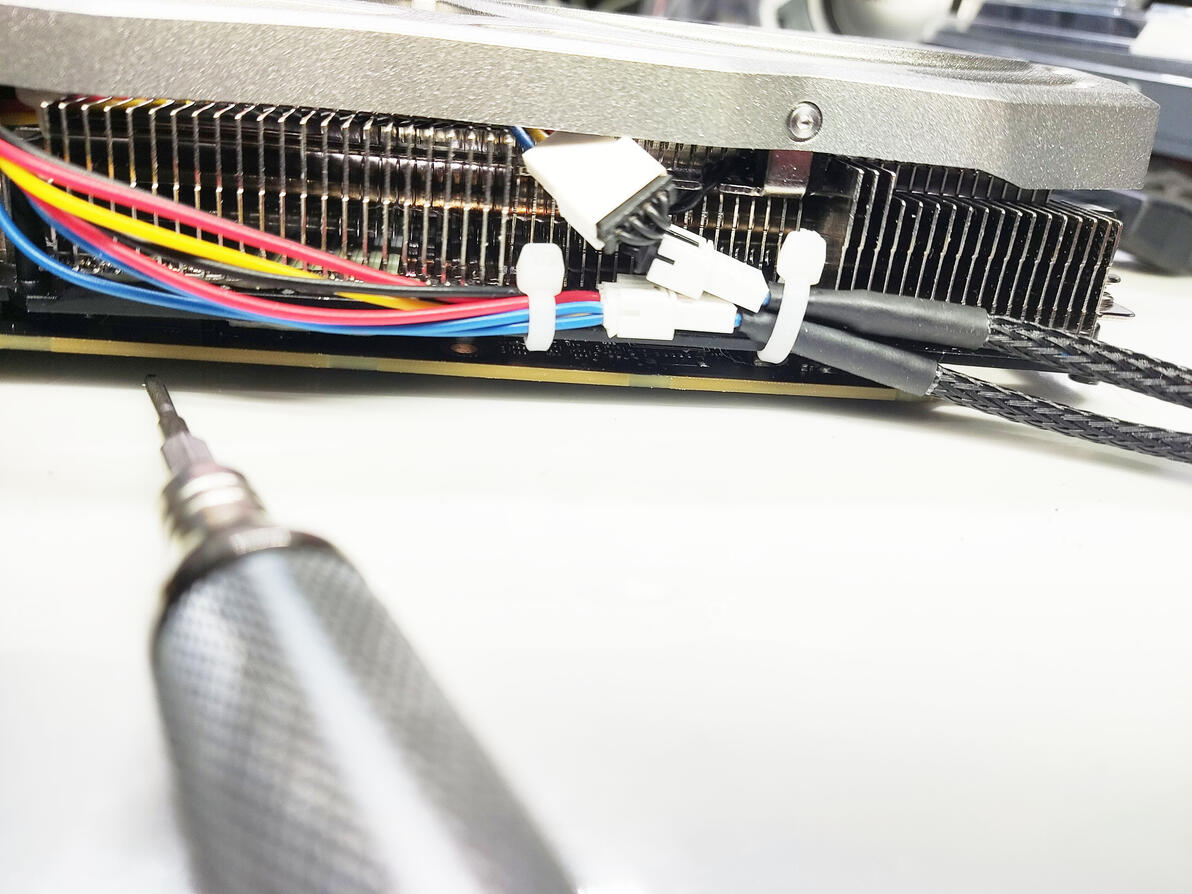

将购买的风扇外接线按照我这个方式固定就可以，这是我试过最合适也最方便的安装方式，大部分走线都在显卡内部，这样比较美观，也不会对显卡外面的空间有太大的挤占。

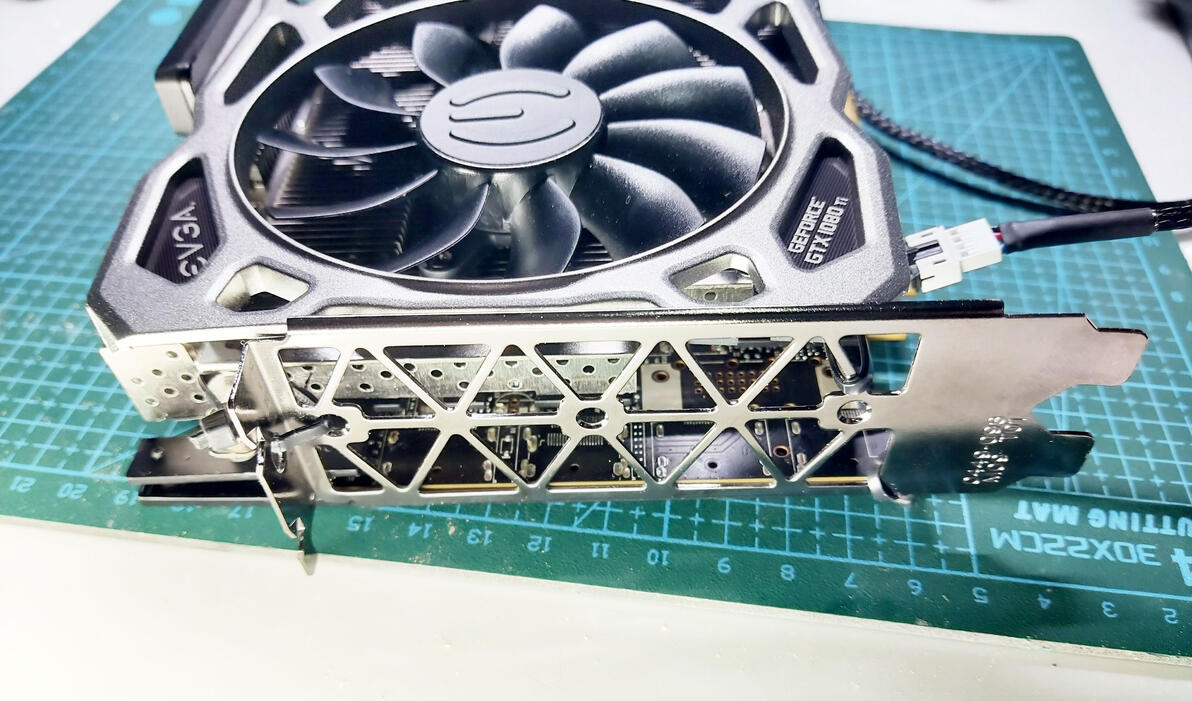

到这里整个显卡的散热器及风扇外接线就已安装完毕，下面是改装完成后的侧面图

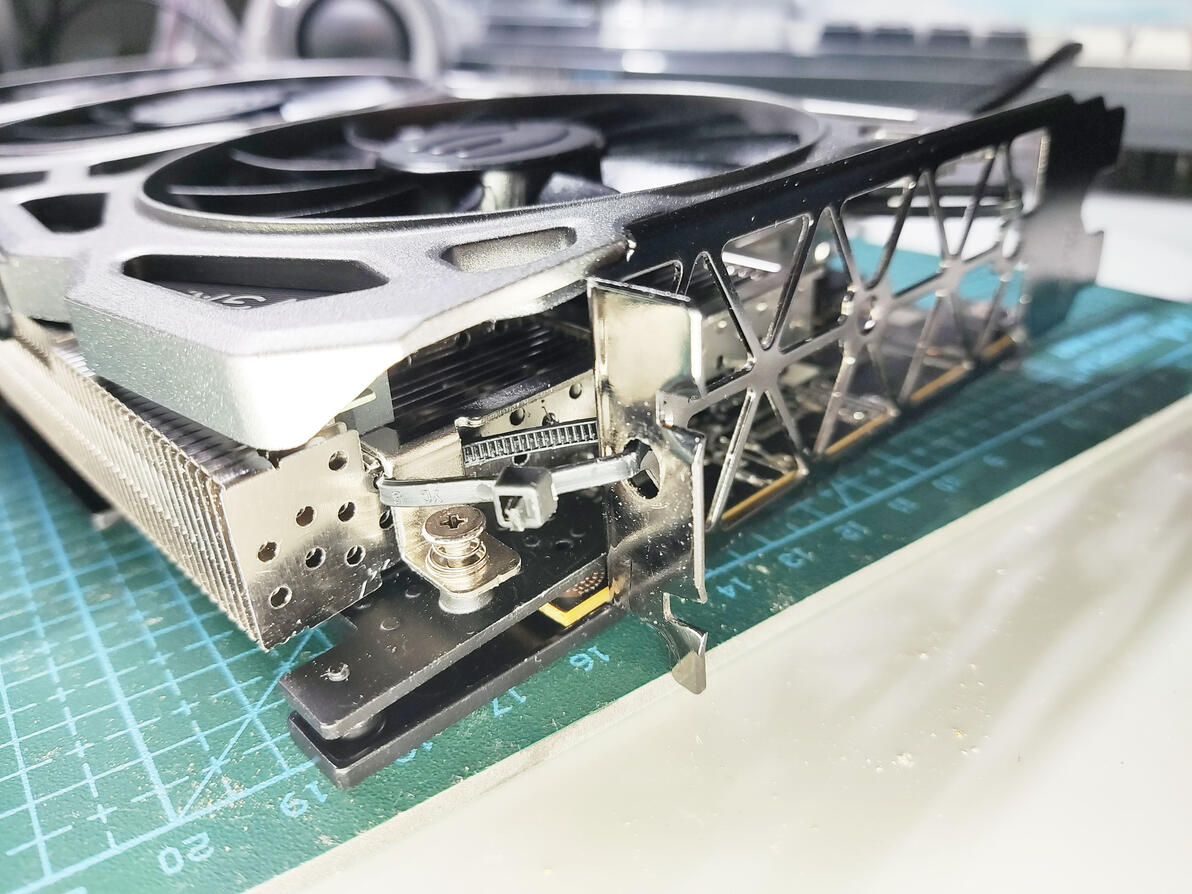

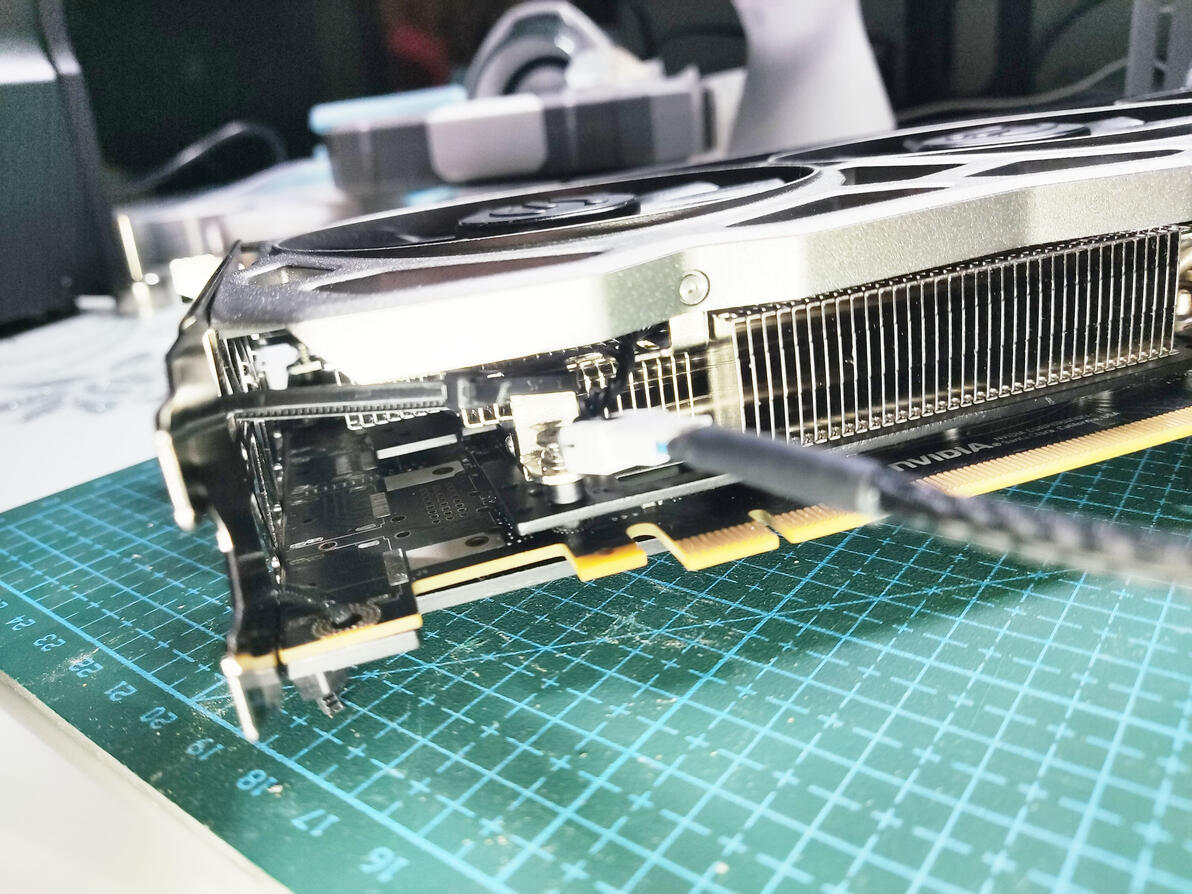

显卡挡板是使用扎带绑上去固定的，其实我有1080料板可以拆显示接口用来固定挡板的，但是上面的焊锡打死都化不了，所以我不打算拆了。
各位可以看看我是怎么绑扎带的，我的这种绑法非常牢固，只要扎带够结实，可以用挺长时间的。

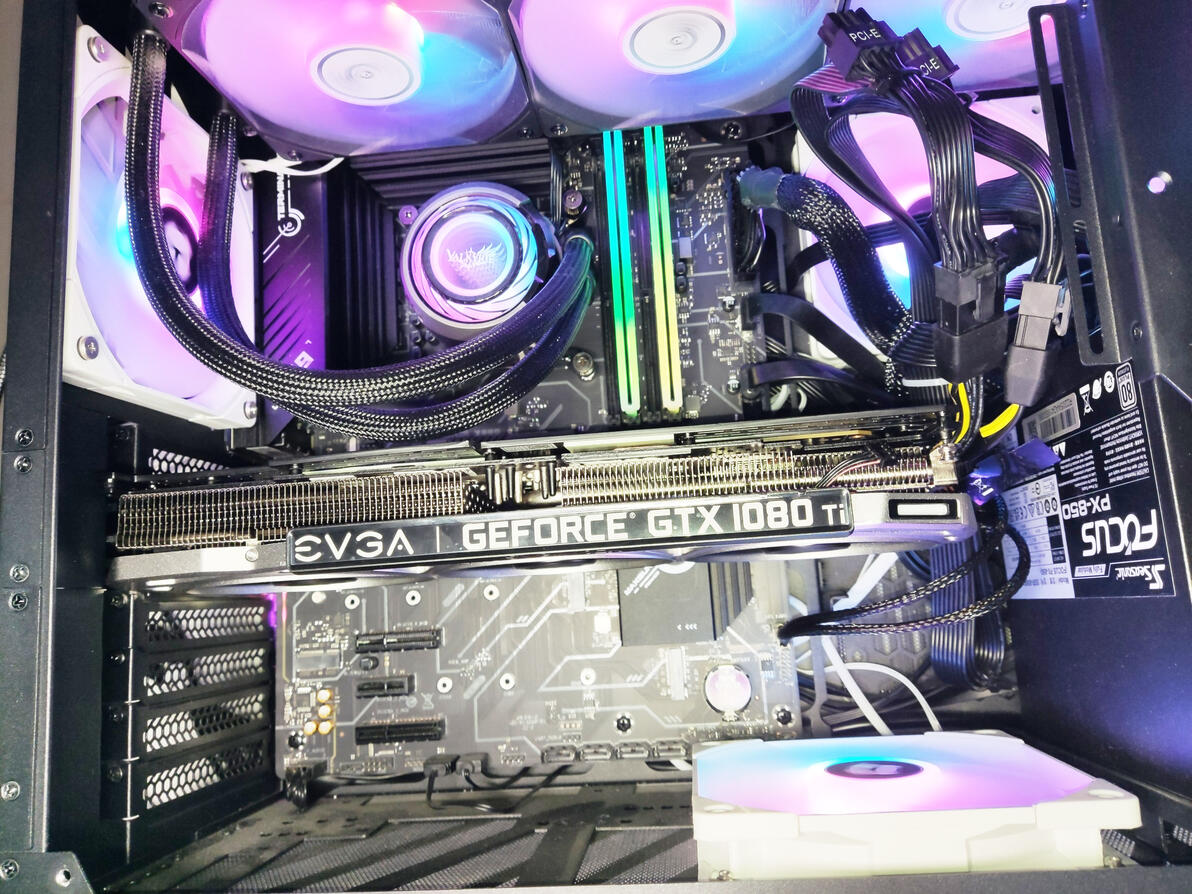

四、显卡上机测试

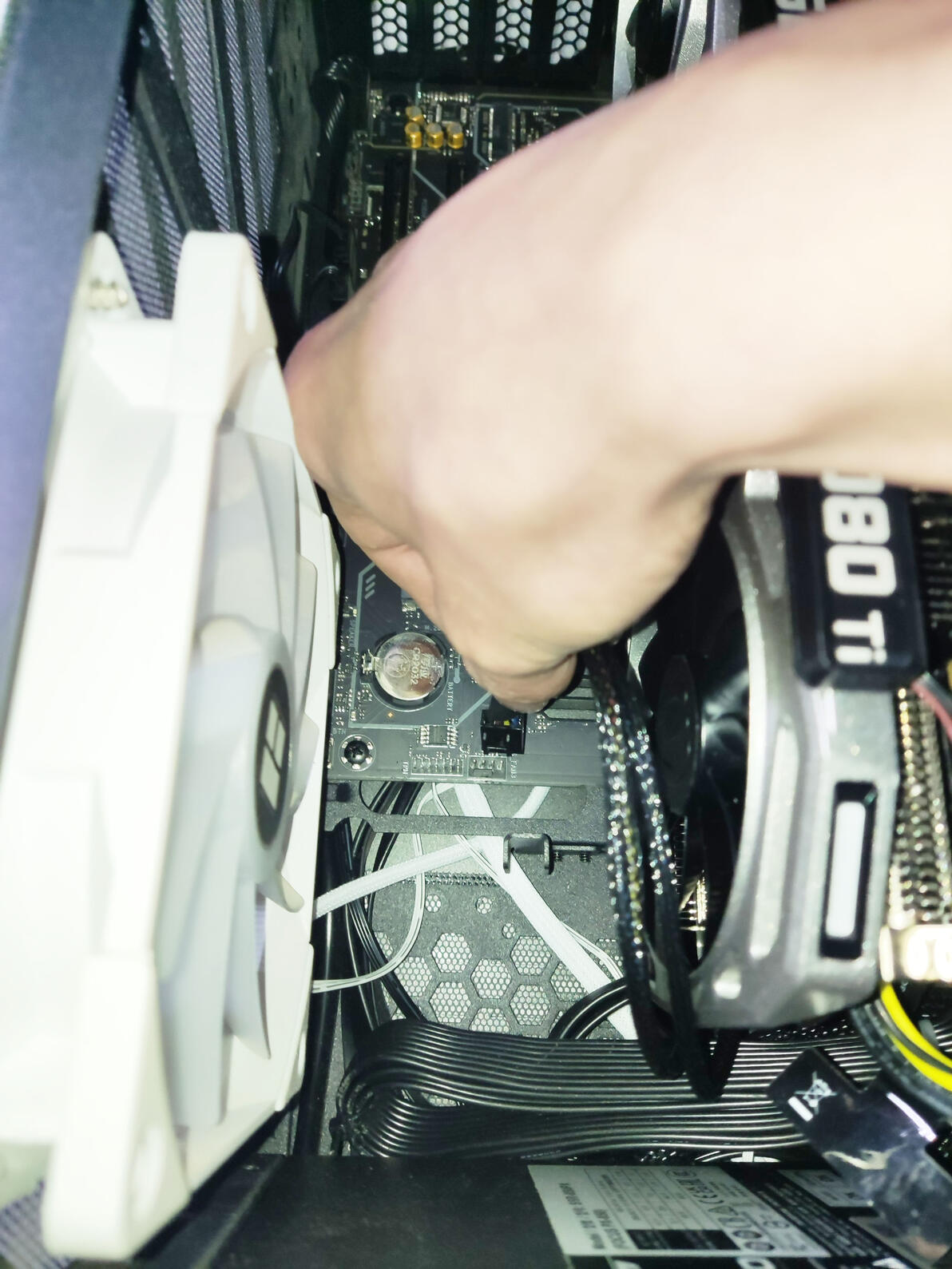

将显卡装上后将改装的外接风扇线直接插主板风扇供电接口，注意别插反和大力出奇迹。要注意只有插在主板4pin风扇接口才有风扇调速功能，所以别插到3pin上，不然风扇满转那个声音绝对劲爆。
2.FurMark烤机测试

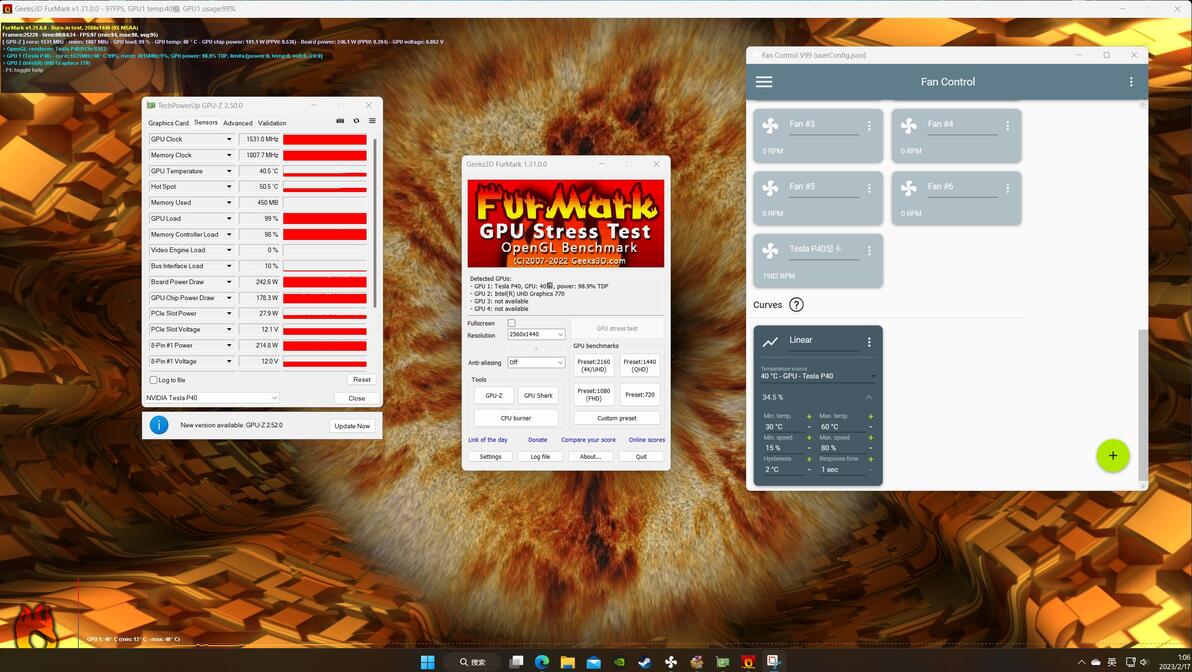

如图可以看出我用FanControl软件对显卡外接风扇的转速进行了控制，设置的最低保持温度为30℃，最高温度上限为60℃，风扇的最低转速为15%，这个转速是我试过既没有啥噪音散热效率又比较好的最佳转速。
最高转速控制在了80%
烤机时显卡一直保持在40℃，热点温度为50℃，显卡风扇转速维持在35%，风扇为每分钟1900转左右，显卡功耗维持在240w。噪音还算可以接受，当然要想温度更低可以用FanControl调低温度上限和增大转速。
后来实测压成30℃也是可以的，就是风扇噪音实在太大，真的快起飞了😅。
使用FurMark在2k分辨率下进行显卡烤机测试

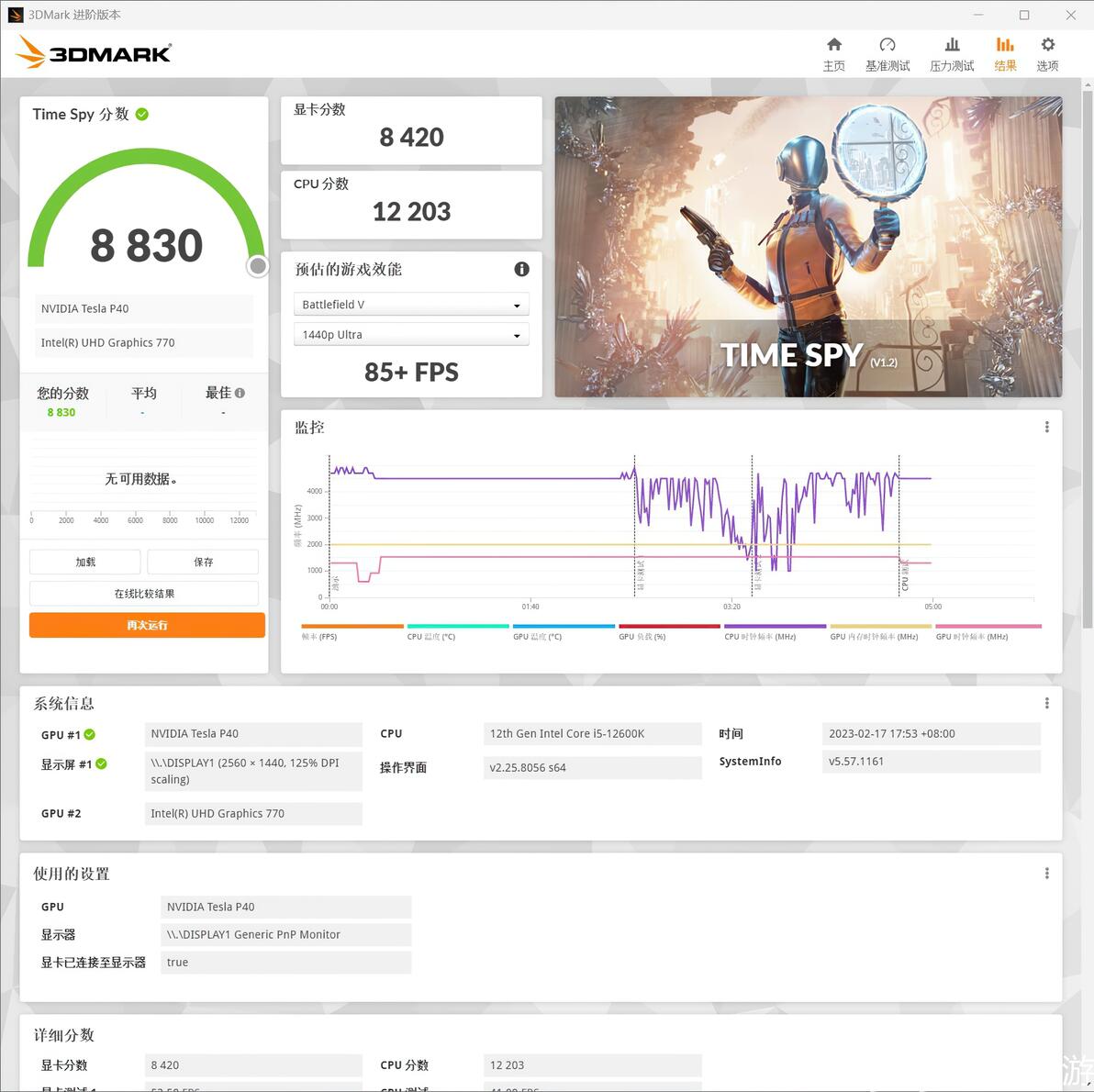

3.3DMark中Time Spy压力测试及跑分
p40显卡跑分为8420，因为频率太低，跑分属实是垃得可以，正常1080ti跑分都在1万以上。
Time Spy压力测试能达到99.5%通过，证明更换这个散热模具的效果还是很显著的，比之前稳定多了。
显卡跑分情况

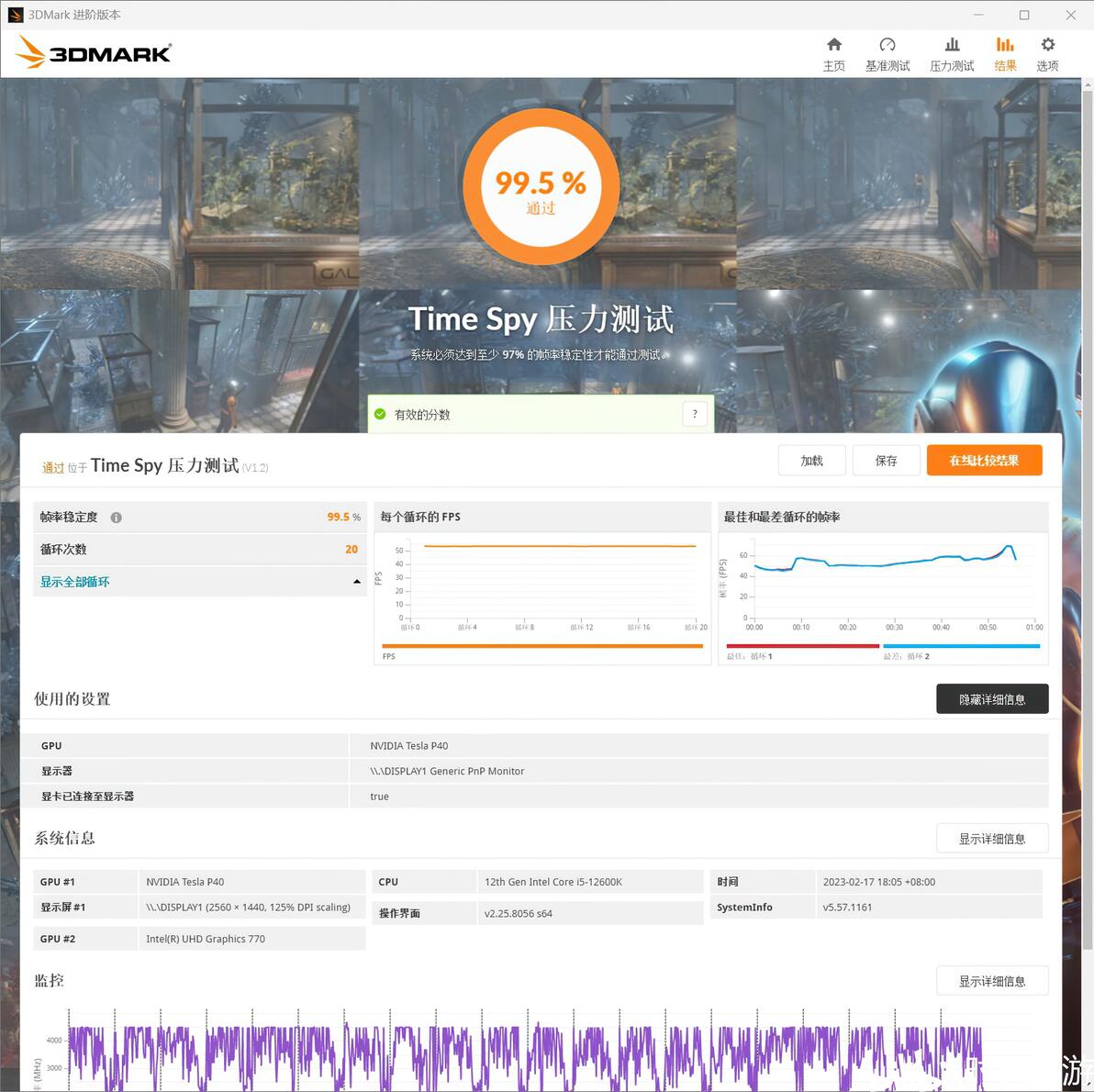

Time Spy压力测试
4.deepfacelab换脸软件使用体验

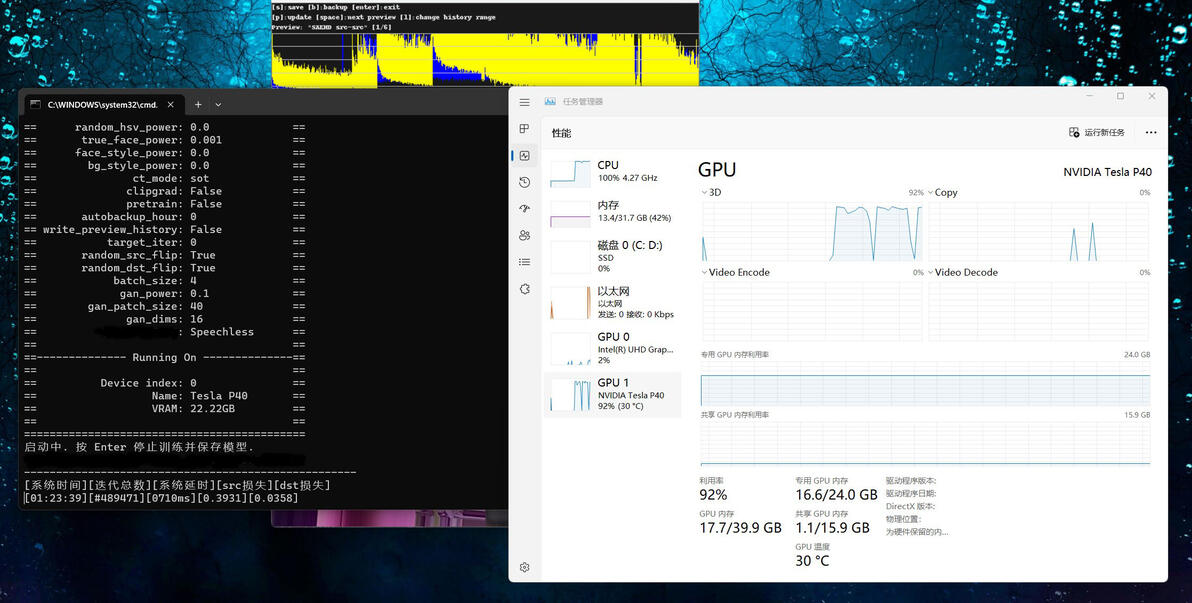

实测在使用改装散热后的p40来进行换脸ai的训练，显卡满载温度在30℃左右，虽然迭代速度比3070ti慢，但是终于不用担心我的显存会被吃爆了😂😂😂
deepfacelab使用情况
5.p40显卡改装散热后的游戏体验
我的显示器是2K分辨率，180Hz刷新率的，游戏中均设置最高帧率上限为180帧。

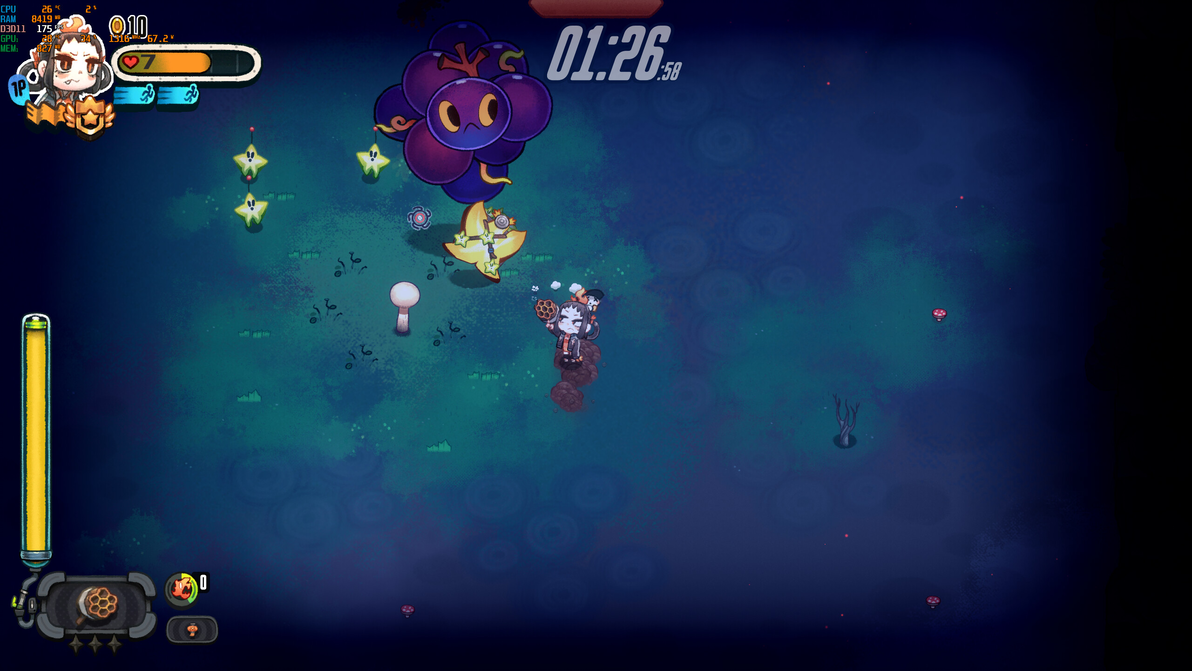

（1）恶果之地
在2K分辨率、全最高画质，刷新率最高180Hz、关闭垂直同步下能保持在175~180帧之间波动。
此时显卡温度为28℃、显卡占用34%、显卡频率1300~1500MHZ之间波动、显卡功耗为67W、显存占用为0.830G左右。
游戏体验十分流畅丝滑，没有出现偶尔的丢帧，毕竟这也就是个不到一个G的小游戏。
恶果之地---全最高画质
（2）孤岛惊魂6

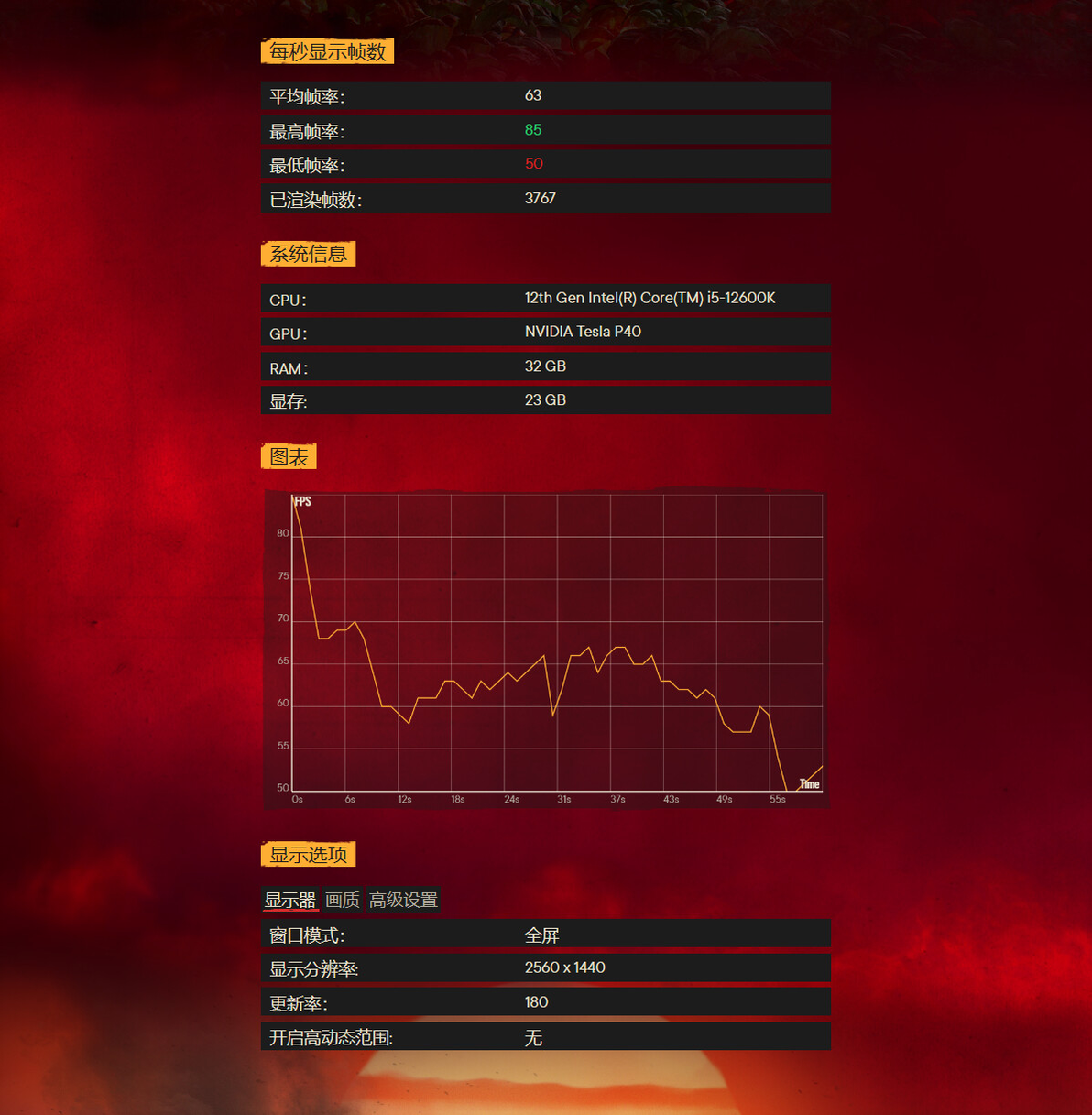

1）在2K分辨率、全高画质，刷新率最高180Hz、关闭垂直同步下跑游戏自带的基准测试，平均帧率为63帧。
此时显卡温度为27℃、显卡占用99%、显卡频率1531MHZ、显卡功耗为115W、显存占用为4.443G左右。
流畅度在游戏中游玩时属于可以接受，若开启AMD的FSR功能后帧率可以提升到71帧。实测流畅度确实有提升。
孤岛惊魂6---全高画质

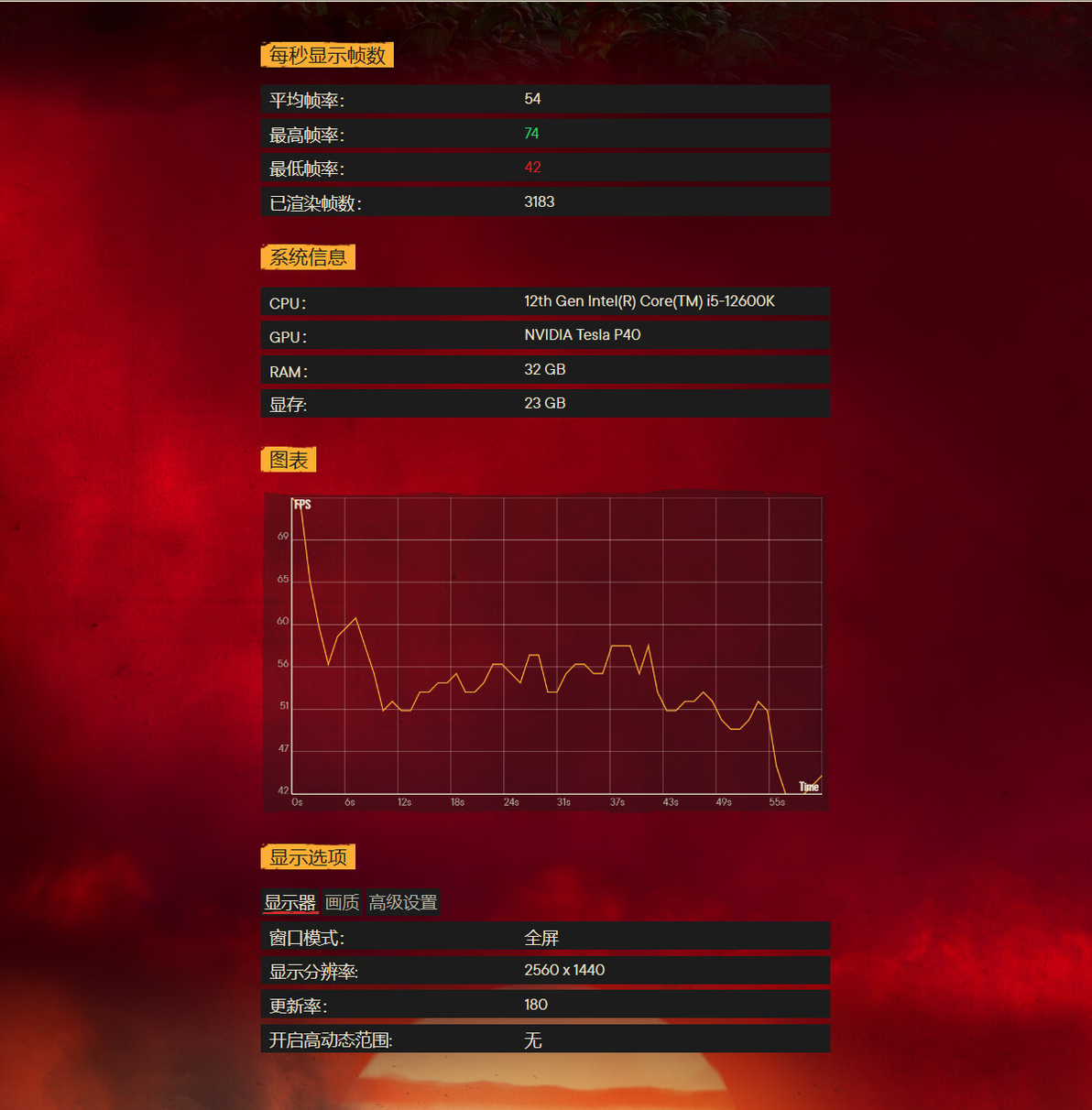

2）在2K分辨率、全最高画质，刷新率最高180Hz、关闭垂直同步下跑游戏自带的基准测试，平均帧率为54帧。
此时显卡温度为34℃、显卡占用100%、显卡频率1531MHZ、显卡功耗为114.1W、显存占用为4.610G左右。
在游戏中会明显感受到画面的迟滞，也会出现偶尔的丢帧，开启FSR应该会好一些。
孤岛惊魂6---全最高画质
游戏体验总结
从跑分及游戏体验来看，这张卡的游戏性能稍微比1080强约10%，比1080ti差约25%，毕竟当年老黄给1080ti切多了。
而且先天频率不高是硬伤，导致无法完全发挥这颗GP102满cuda核心的实力。
所以这卡我还是好好拿来炼丹吧，打游戏还是新显卡给力。
最后谢谢各位的支持，我没想到随便发的一篇文章也有人看并付诸行动去实践，我也将文章内容进行了完善，希望能更好地帮到大家。
