在上一篇专栏中已经讲述了在Rocky Linux中安装IC618及spectre201的方法，接下来我讲一下安装Calibre2022的步骤,并将Calibre集成到virtuoso中。
网上能找到的Calibre的资源还是挺多的，在eetop上找到了一个比较新的2022.2版本，原贴链接如下：
https://bbs.eetop.cn/thread-931652-1-1.html
Calibre的下载链接：https://pan.baidu.com/s/15PhTeXIAmIUBgdFX-iJHtA
提取码：6666

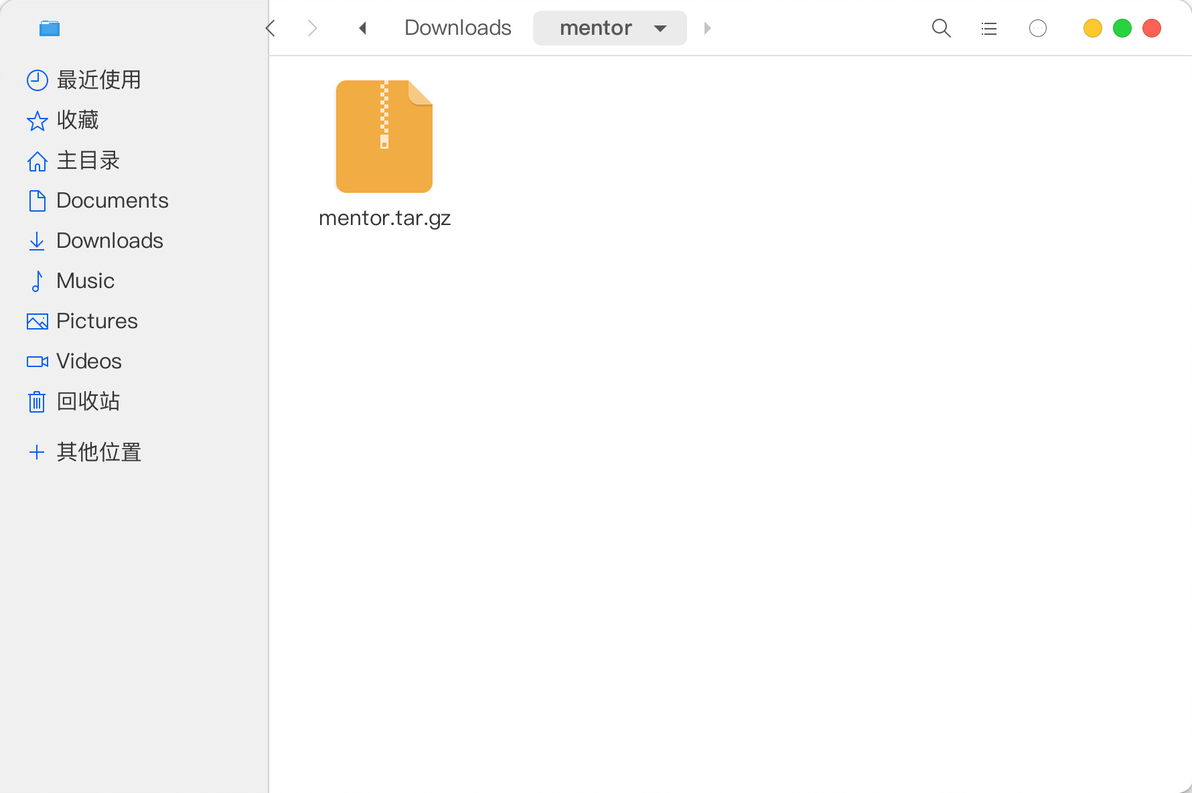

压缩包中已包含license，并且不再需要设置网卡地址，下载到的软件包如下：
calibre软件包
$ sudo mkdir /opt/mentor #创建新文件夹
$ cp -r mentor.tar.gz /opt/mentor #将软件包拷贝到新建的文件夹中
$ tar -xvf /opt/mentor/mentor.tar.gz #解压软件包
解压后得到的文件如下：

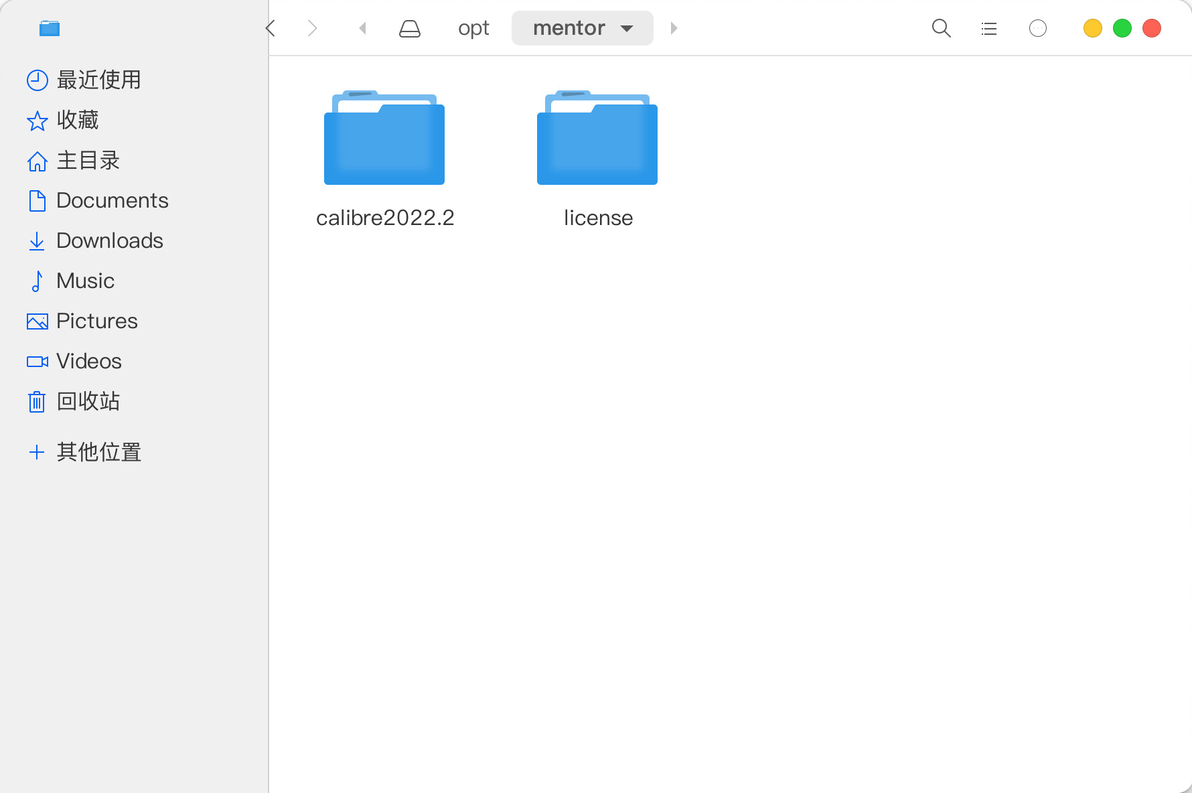

解压得到的软件包

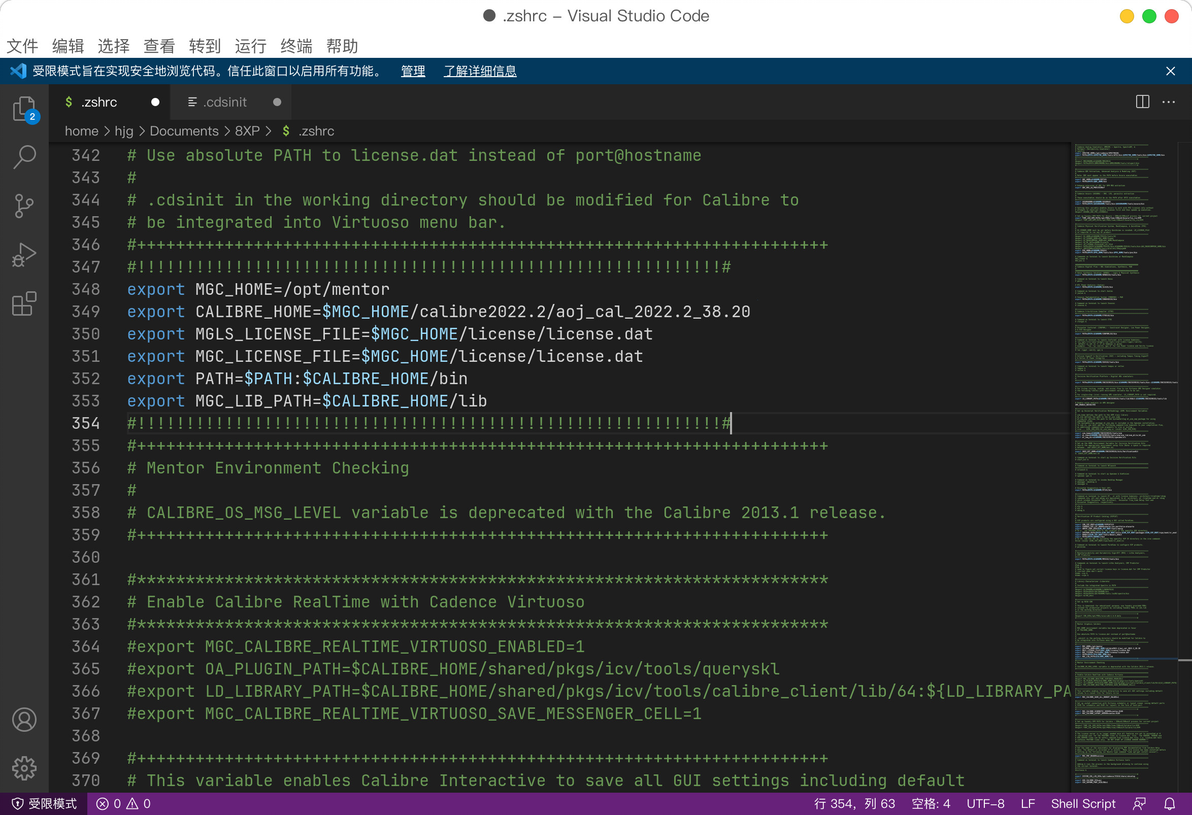

打开环境变量配置文件，配置Calibre以及其license的路径：
$ export MGC_HOME=/opt/mentor
$ export CALIBRE_HOME=$MGC_HOME/calibre2022.2/aoj_cal_2022.2_38.20
$ export MGLS_LICENSE_FILE=$MGC_HOME/license/license.dat
$ export MGC_LICENSE_FILE=$MGC_HOME/license/license.dat
$ export PATH=$PATH:$CALIBRE_HOME/bin
$ export MGC_LIB_PATH=$CALIBRE_HOME/lib

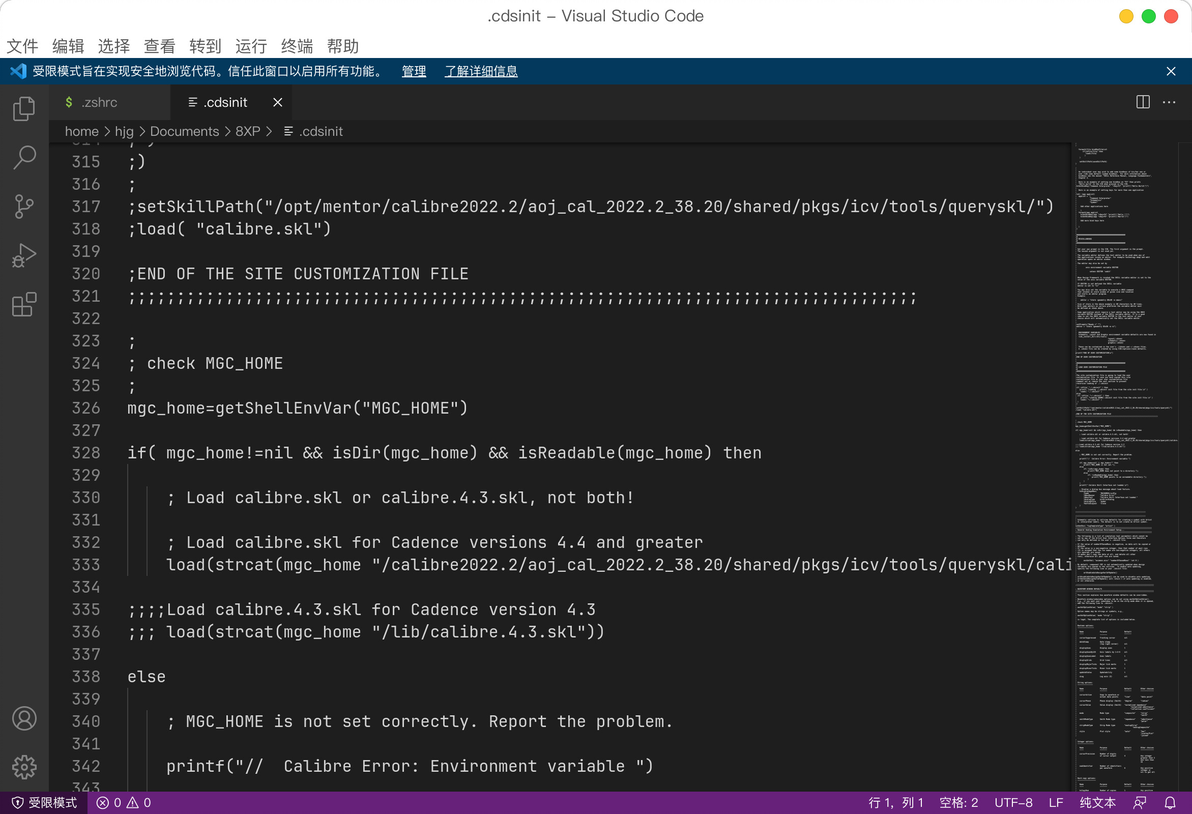

打开cdsinit文件，同样对calibre路径进行配置：
对路径进行配置
启动virtuoso：
$ source .zshrc
$ virtuoso

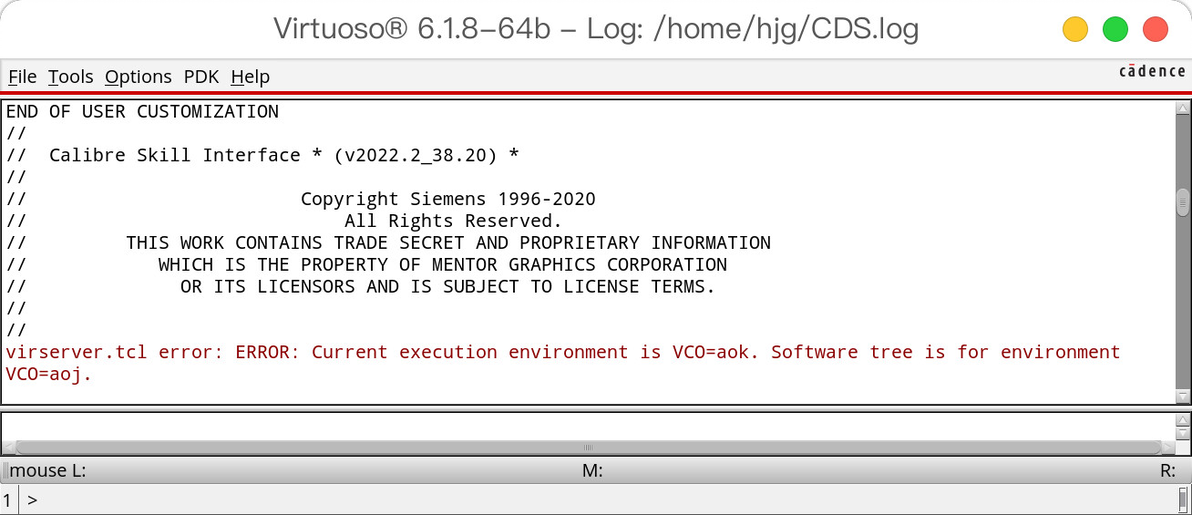

calibre出现error
出现了错误：virserver.tcl error: ERROR: Current execution environment is VCO=aok. Software tree is for environment VCO=aoj.
即calibre软件版本为aoj，但当前的环境是aok。

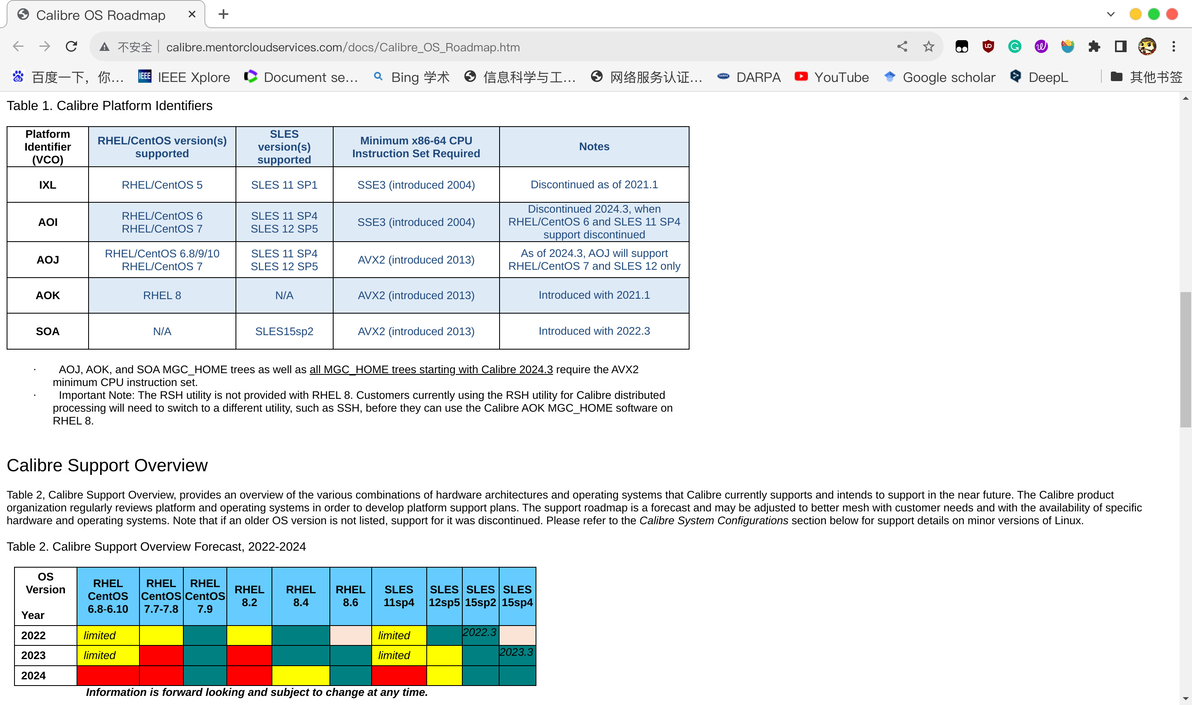

查询calibre的roadmap，官方地址如下：http://calibre.mentorcloudservices.com/docs/Calibre_OS_Roadmap.htm
calibre rodmap
当前安装的Rocky Linux 8.7基于RHEL 8，按官方的说法确实需要使用aok版本的calibrre，aoi、aoj、aok版本的区分，应该是跟系统的内核版本有关，支持RHEL 8的只有aok版本。
但aok版本的calibre在网上几乎找不到资源，因此需要用一些其他小手段让aoj版本在当前的Rocky Linux上跑起来。
原理很简单，那就是“欺骗”calibre我当前的系统环境是aoj。
在环境变量配置文件中加入一个新变量：
$ export USE_CALIBRE_VCO=aoj #若使用sh shell则为setenv USE_CALIBRE_VCO aoj

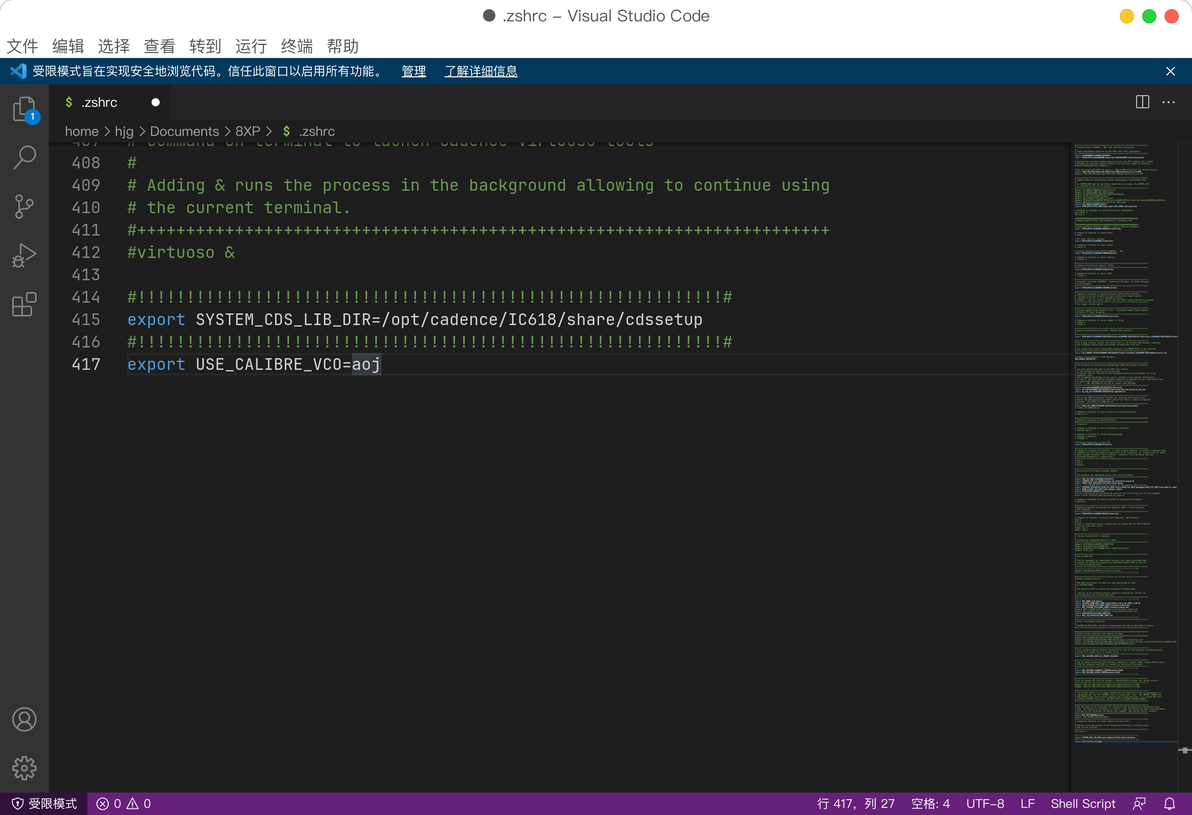

新增环境变量USE_CALIBRE_VCO=aoj
这时再启动软件，则没有问题了。
calibre软件界面

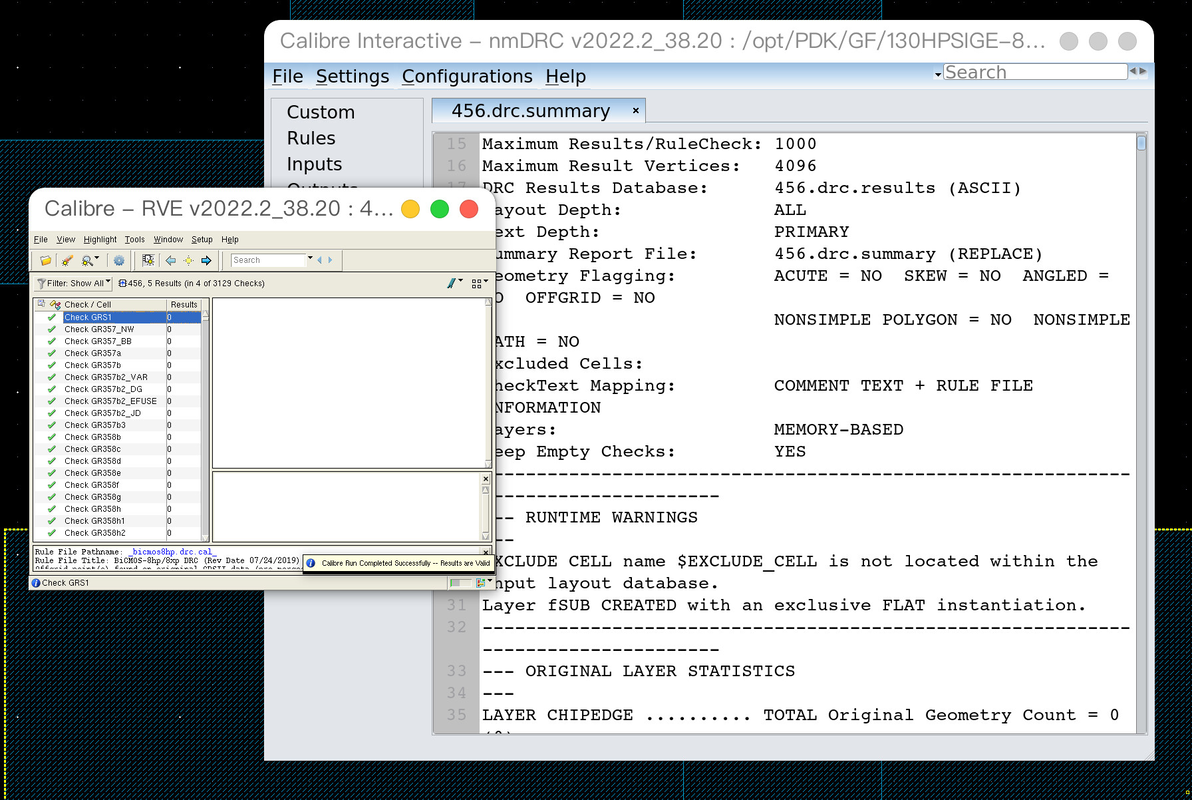

进行简单的DRC，没有问题：

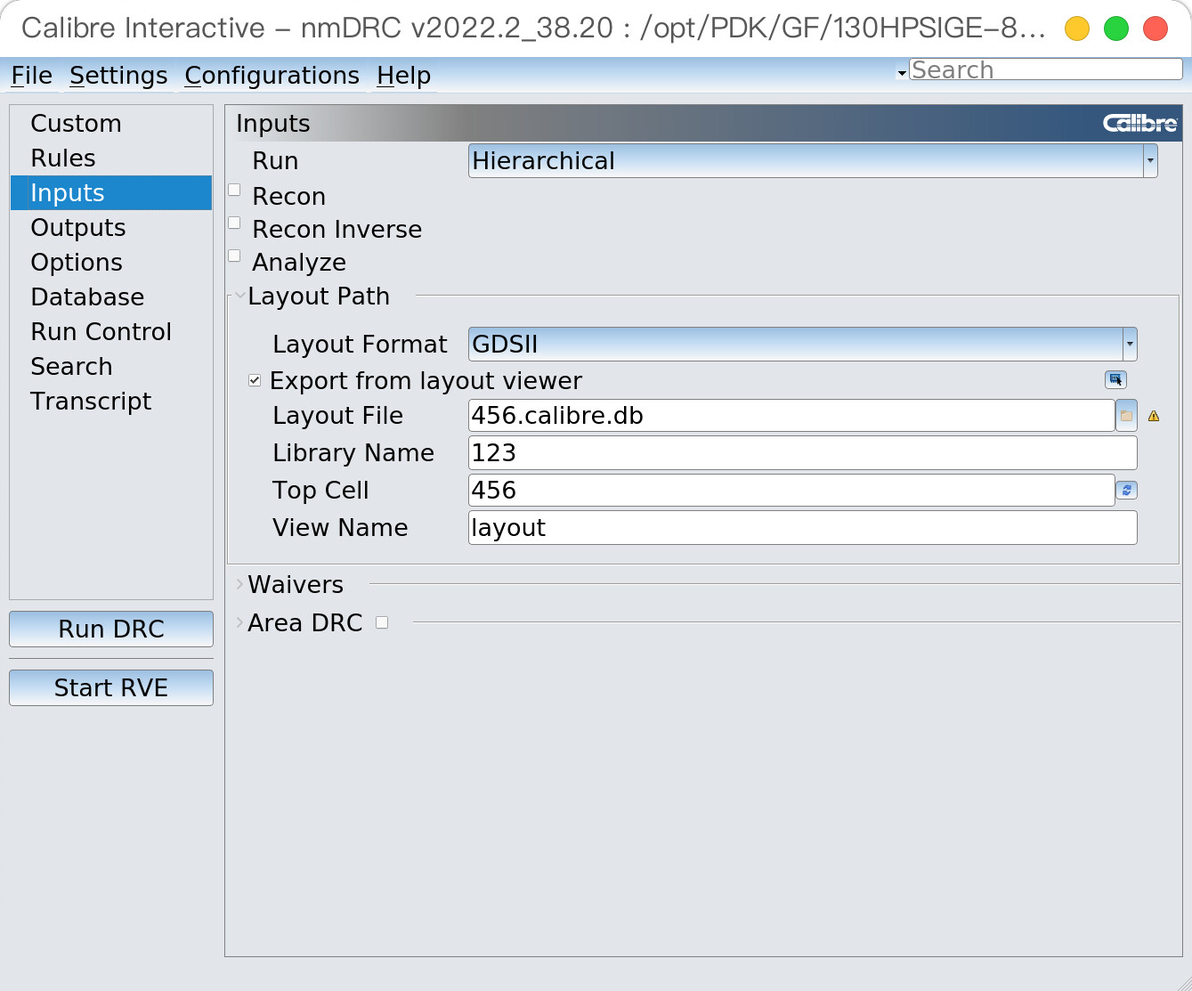

DRC成功启动
如果跟我一样，需要在高分辨率的屏幕底下使用cadence软件，还会有一个字体过小的问题，我们可以在cdsinit文件中设置一下字体，把cadence的字体改大。
只需要在cdsinit文件中加入如下代码，其中数字控制字体的大小：
hiSetFont("label" ?size 20)
hiSetFont("ciw" ?size 20)
hiSetFont("text" ?size 20)

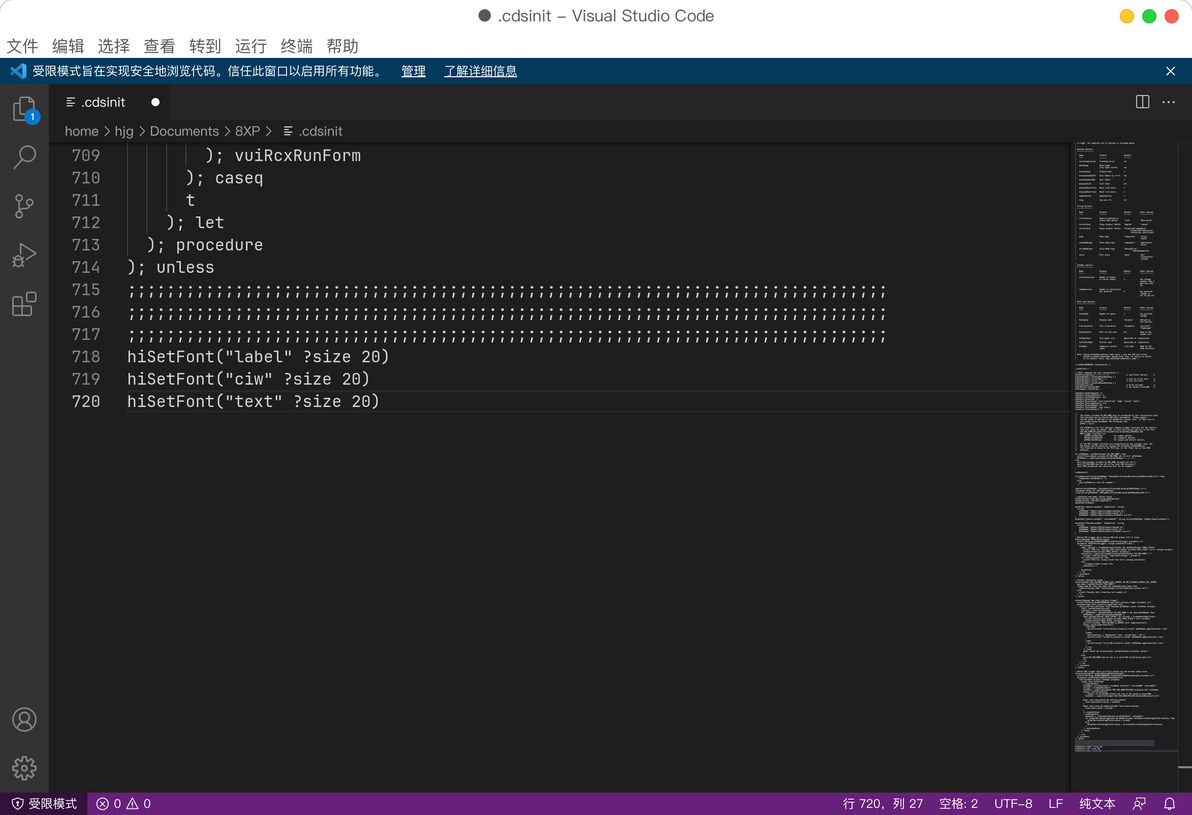

在cdsinit中设置字体

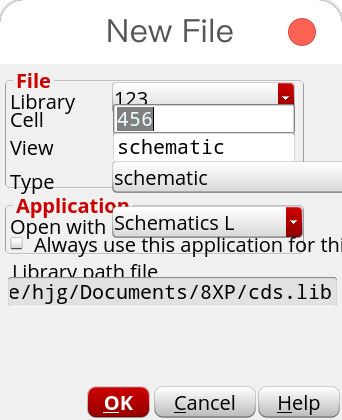

把字体调大后，进virtuoso会发现另外一个问题，那就是字体边大了，但是窗口还跟原来一样大，这就导致字都挤在一起，或者显示不全：
字体变大后窗口显示有问题
这时候就需要再设置一条新变量：CDS_2DFORM_FONT_SCALING，值设置为1后，virtuoso的窗口大小会根据字体大小进行缩放，代码如下：
$ export CDS_2DFORM_FONT_SCALING=1 #bash shell
或者：
$ setenv CDS_2DFORM_FONT_SCALING 1 #sh shell

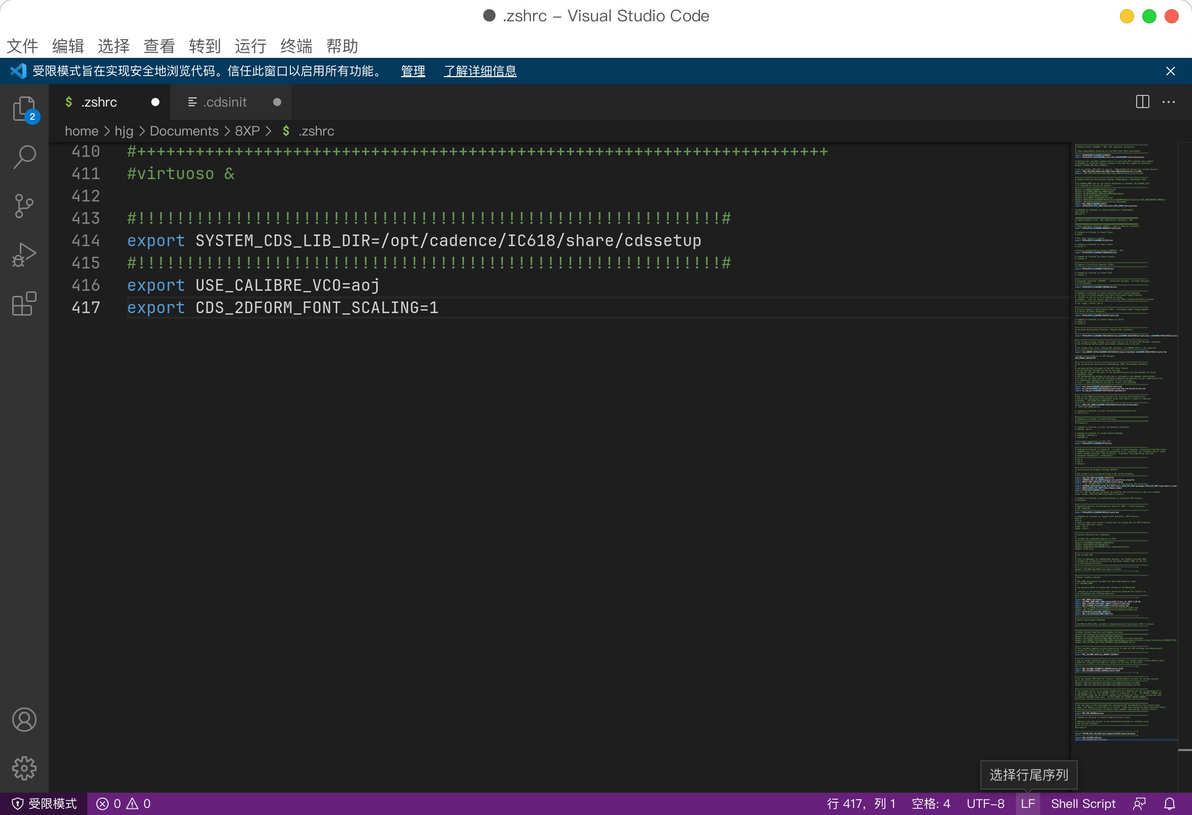

加入环境变量CDS_2DFORM_FONT_SCALING

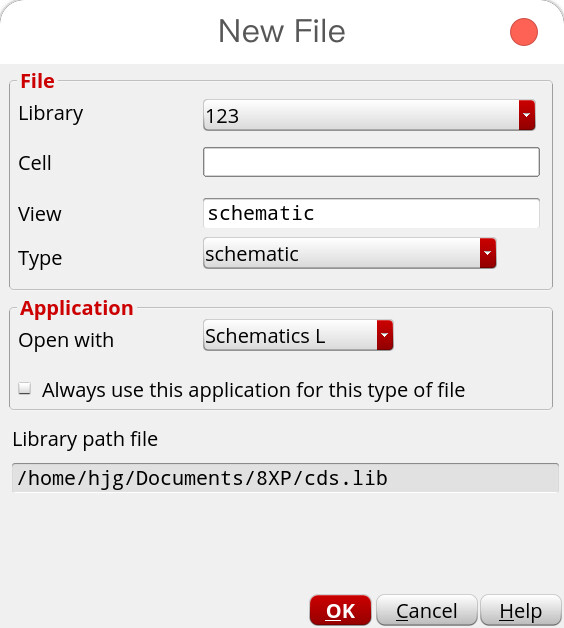

调整后效果如下：
窗口缩放正常
局内电路原理图缩放效果
但这个只能解决virtuoso的缩放显示问题，像spectre内部的字体显示还是不尽如人意，可能等版本更新后会对高分屏进行适配。

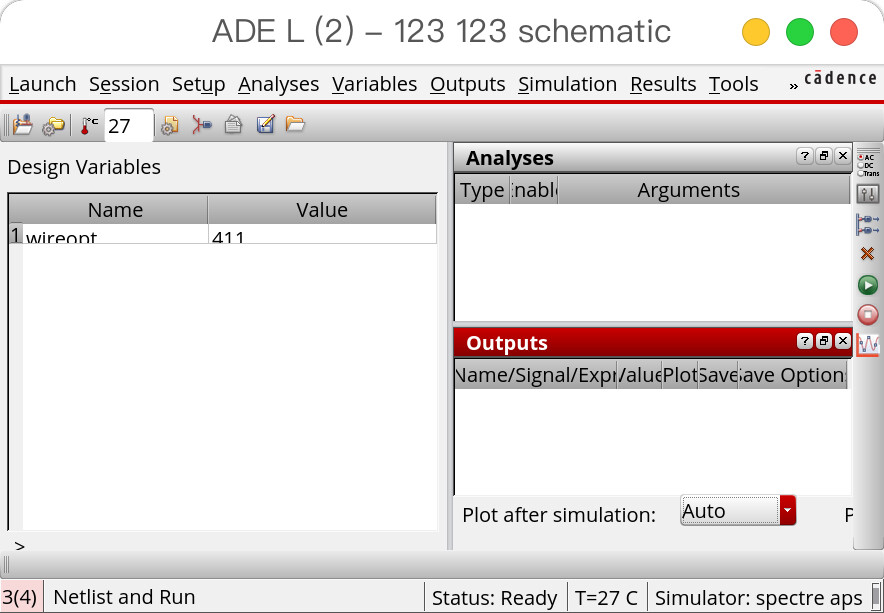

ADE L界面还是存在字体挤在一起的问题
