        多目标规划问题, 就是在规划问题的基础上, 增加为多个目标函数, 比如除了市场经营使得盈利最大的同时, 保证风险最小. 同规划模型一样, 它的建模过程的关键, 依旧是决策变量, 目标函数和约束条件三部分, 写法也可以参照规划模型的写作手法来写, 最终在汇总之后, 我们会得到如下这样的一个标准形式:

多目标规划模型的标准形式

        接下来, 就需要介绍几种方法, 对上面的标准形式进行求解:

1. 传统解法——多目标规划转换为单目标规划

① 理想点法

        多目标规划的每个目标函数都有最优解，我们记录每个目标函数的最优解，每个目标函数的最优解构成的向量称为理想解，重新构造一个目标函数，这个目标函数的目的是使自变量的取值在可行解的范围内，距离理想解最近。

        以如下例题为例进行讲解:

例1: 利用理想点法求解规划模型:

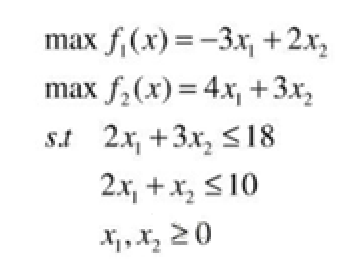

规划模型例题

解: 先对单目标进行求解

        对第一个目标求解的matlab程序为：

代码块
JavaScript
自动换行
复制代码
f=[3;-2];
a=[2  3;2 1];
b=[18;10];
lb=[0;0];
ub=[];
[x,favl]=linprog(f,a,b,[],[],lb,ub);
复制成功

输出结果为：x=0.0000 6.0000，favl=-12.0000，所以最大值为12.0000

        对第二个目标求解的matlab程序为：

代码块
JavaScript
自动换行
复制代码
f=[-4;-3];
a=[2  3;2 1];
b=[18;10];
lb=[0;0];
ub=[];
[x,favl]=linprog(f,a,b,[],[],lb,ub);
复制成功

输出结果为：x=3.0000 4.0000，favl=-24.0000，所以最大值为24.0000

        于是得到理想点：（12,24）, 然后求如下模型的最优解:

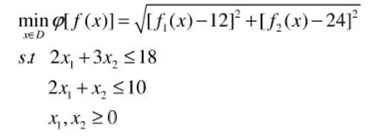

理想点法简化多目标规划

该步的Matlab程序为:

代码块
JavaScript
自动换行
复制代码
x0=[1;1];
a=[2 3;2 1];
b=[18;10];
lb=[0;0];
ub=[];
x=fmincon('((-3*x(1)+2*x(2)-12)^2+(4*x(1)+3*x(2)-24)^2)^(1/2)',x0,a,b,[],[],lb,ub);
f1=-3*x(1)+2*x(2);
f2=4*x(1)+3*x(2);
复制成功

 ② 线性加权法：

        在具有多个指标的问题中，人们总希望对那些相对重要的指标给予较大的权系数，因而将多目标向量问题转化为所有目标的加权求和的标量问题，基于这个现实，构造如下评价函数，即

min_%7Bx%20%5Cin%20D%7D%20Z(x)%3D%5Csum_%7Bi%3D1%7D%5Er%20%5Comega_i%20Z_i(x)

将它的最优解 x 作为原模型在线性加权和意义下的“最优解”。（ %5Comega_i为加权因子，其选取的方法很多，有专家打分法、容限法和加权因子分解法等）.

        实际上, 如果学习过评价模型的话, 可以发现, 这里是借助了一种评价模型的思想, 将多个目标经过评价过程, 增加权重, 变成一个目标函数.

例2∶对例1进行线性加权和法求解。（权系数分别取 ）

解∶构造如下评价函数，即求如下模型的最优解。

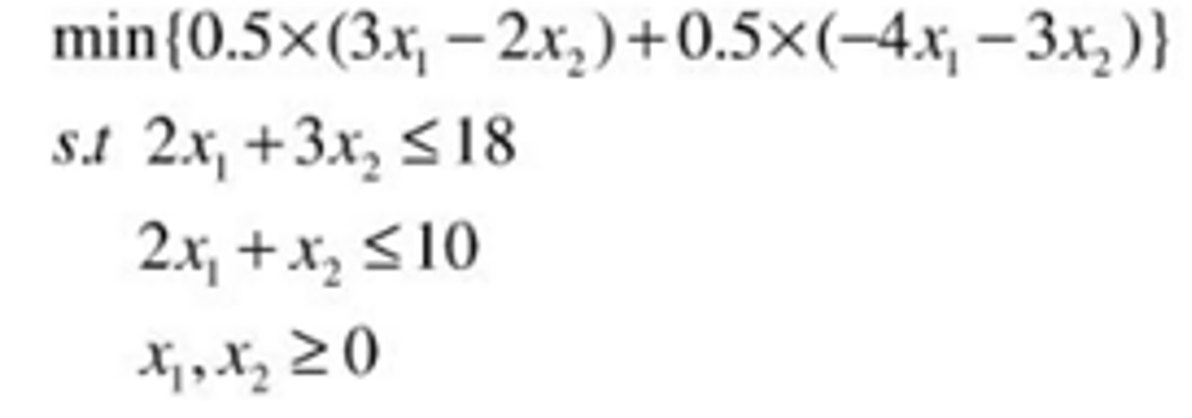

线性加权和法简化多目标规划问题

该过程的Matlab程序为:

代码块
JavaScript
自动换行
复制代码
f=[-0.5;-2.5];
a=[2 3;2 1];
b=[18;10];
lb=[0;0];
ub=[];
x=linprog(f,a,b,[],[],lb,ub);
复制成功

输出结果为：x1=0.0000,x2=6.0000,对应的目标值为f1=12.0000,f2=18.0000.

 ③ 最大最小法：

        在决策的时候，采取保守策略是稳妥的，即在最坏的情况下，寻求最好的结果，按照此想法，可以构造如下评价函数，即

%5Cphi(Z)%3D%5Cmax_%7B1%20%5Cleq%20i%20%5Cleq%20r%7D%20Z_i

然后求解:

%5Cmin_%7Bx%20%5Cin%20D%7D%20%5Cphi%5BZ(x)%5D%3D%5Cmin_%7Bx%20%5Cin%20D%7D%5Cmax_%7B1%20%5Cleq%20i%20%5Cleq%20r%7D%20Z_i(x)

并将它的最优解 x 作为原模型在最大最小意义下的"最优解&#​34;。

        仍然以shangshu 例题为例进行讲解:

例3: 利用最大最小法求解规划模型:

规划模型例题

我们直接使用代码实现:

        首先编写M函数文件：

代码块
JavaScript
自动换行
复制代码
function f=mutiplesubjiect(x)
f(1)=3*x(1)-2*x(2);
f(2)=-4*x(1)-3*x(2);
复制成功

然后输入

代码块
JavaScript
自动换行
复制代码
>> x0=[0;0];
a=[2 3;2 1];
b=[18;10];
lb=[0;0];
[x,favl]=fminimax('mutiplesubjiect',x0,a,b,[],[],lb,[])
复制成功

④约束条件法

        理论依据 ：若规划问题的某一目标可以给出一个可供选择的范围，则该目标就可以作为约束条件而被排除出目标组，进入约束条件组中。         假如，除第一个目标外，其余目标都可以提出一个可供选择的范围，则该多目标规划问题就可以转化为单目标规划问题：

若原目标函数为:

%5Cmax%20Z%3D(f_1%2Cf_2%2C%5Ccdots%2Cf_n)

则可以保留 f_1 为目标函数, 其他目标函数转化为约束条件

f_j%5E%5Cmin%20%5Cleq%20f_j%20%5Cleq%20f_j%5E%5Cmax

并且不断下调他们的边界, 保证其中有解.

2. 智能优化算法求解

基于精英策略的快速非支配排序遗传算法（NSGA-II）

这里的理论部分可以参照遗传算法的理论:

遗传算法课程视频链接​

这里直接给出对应的代码分析与例题:

清除所有变量（非必须，但注意变量不能和下面所用的冲突）

代码块
JavaScript
自动换行
复制代码
clear all;
clc;
复制成功

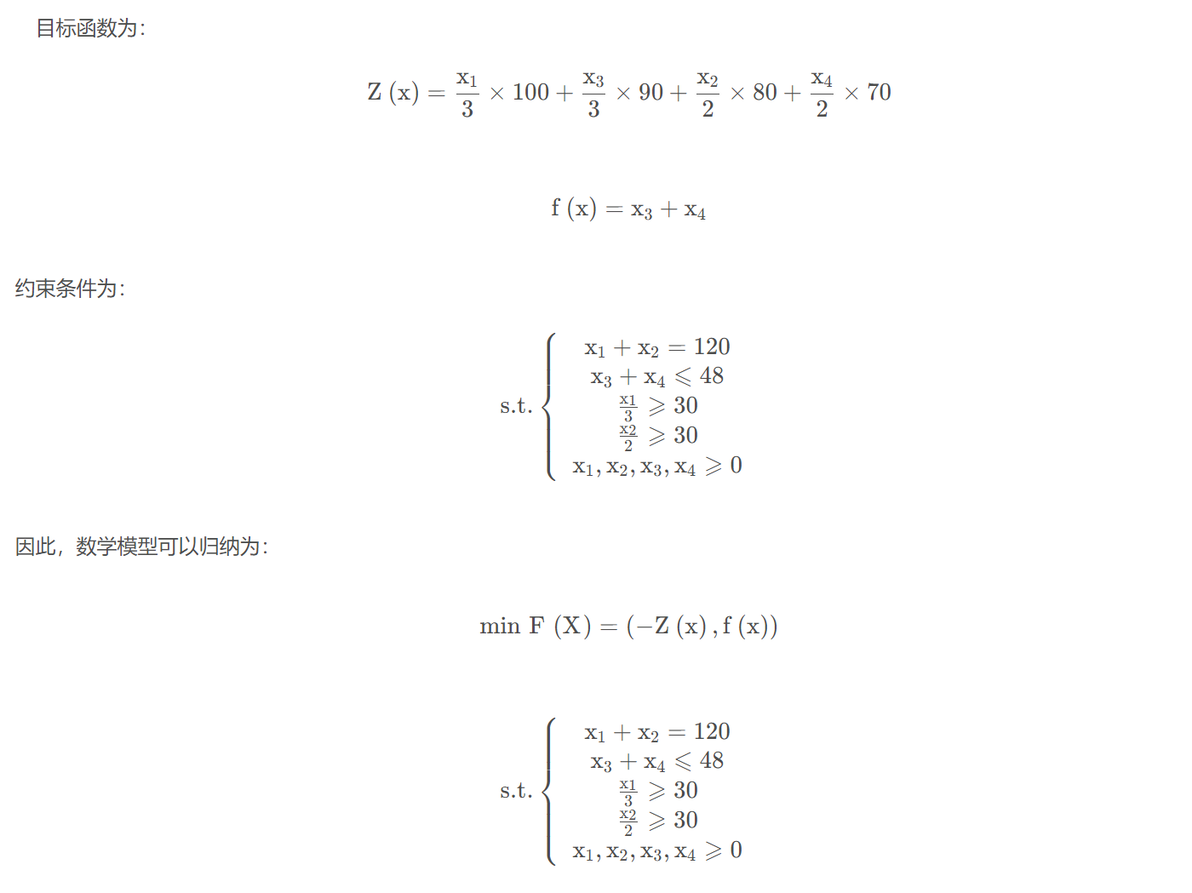

需求解模型的参数设置部分：（模型导入）

代码块
JavaScript
自动换行
复制代码
%% 模型设置
% 适应度函数的函数句柄
fitnessfcn=@Fun;
% 变量个数
nvars=4;
% 约束条件形式1：下限与上限（若无取空数组[]）
% lb<= X <= ub
lb=[0,0,0,0];
ub=[];

% 约束条件形式2：线性不等式约束（若无取空数组[]）
% A*X <= b
A = [0    0 1 1
    -1/3  0 0 0
     0 -1/2 0 0
     0    0 0 0];

b = [48 ; 30 ; 30 ; 0];

% 约束条件形式3：线性等式约束（若无取空数组[]）
% Aeq*X == beq
Aeq=[1 1 0 0;0 0 0 0; 0 0 0 0; 0 0 0 0];
beq=[120;0;0;0];
复制成功

目标函数: (这一段需放在脚本最后或单独放在一个文件里)

代码块
JavaScript
自动换行
复制代码
function y=Fun(x)
	% y是目标函数向量。有几个目标函数y就有多少个维度（数组y的长度）
	% 因为gamultiobj是以目标函数分量取极小值为目标，
	% 因此有些取极大值的目标函数注意取相反数
	y(1)=-(x(1)*100/3 + x(3)*90/3  + x(2)*80/2+x(4)*70/2);
	y(2)=x(3)+x(4);
end
复制成功

求解器设置部分：

代码块
JavaScript
自动换行
复制代码
%% 求解器设置
% 最优个体系数paretoFraction
% 种群大小populationsize
% 最大进化代数generations
% 停止代数stallGenLimit
% 适应度函数偏差TolFun
% 函数gaplotpareto：绘制Pareto前沿
options=gaoptimset('paretoFraction',0.3,'populationsize',200,'generations',300,'stallGenLimit',200,'TolFun',1e-10,'PlotFcns',@gaplotpareto);
复制成功

求解与结果输出部分：

代码块
JavaScript
自动换行
复制代码
%% 主求解
[x,fval]=gamultiobj(fitnessfcn,nvars,A,b,Aeq,beq,lb,ub,options)

%% 结果提取
% 因为gamultiobj是以目标函数分量取极小值为目标，
% 因此在y=Fun(x)里取相反数的目标函数再取相反数画出原始情况
plot(-fval(:,1),fval(:,2),'pr')
xlabel('f_1(x)')
ylabel('f_2(x)')
title('Pareto front')
grid on
复制成功

        上面程序编写完成后进行运行:

求解时间受求解器设置影响，可能会较长，请耐心等待

求解过程中会实时显示当前种群的情况：

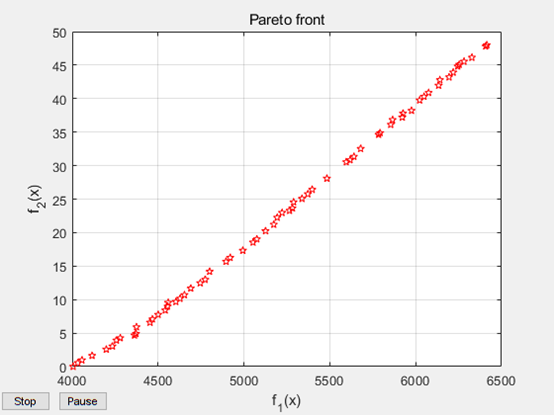

当前种群示意图

        如果已经达到满意，也可点击stop按钮提前结束求解

        最后的求解结果，即Pareto最优解集储存在[x,fval]中，fval是x对应的目标函数值。fval大致构成了一条空间曲线——Pareto前沿。若各个解较为均匀分布，说明该图包含了大部分最优解情况，全局性优，适用性强。在满足Pareto最优的条件下，是没有办法在不让某一优化目标受损的情况下，令另一方目标获得更优的。所以这些解均为最优，对最优解的具体选择可以根据实际情况。

例题:

完整代码:

代码块
JavaScript
自动换行
复制代码
clear
clc
fitnessfcn=@Fun;
% 变量个数
nvars=4;
% lb<= X <= ub
lb=[0,0,0,0];
ub=[270 240 460 130];
% A*X <= b
A = [[13 13.5 14 11.5]
    -[13 13.5 14 11.5]
      0 0 -1 0
     [0.015 0.02 0.018 0.011]];

b = [300*48 ; -300*40 ; -150 ; 20];

% Aeq*X = beq
Aeq=[];beq=[];
%最优个体系数paretoFraction
%种群大小populationsize
%最大进化代数generations
%停止代数stallGenLimit
%适应度函数偏差TolFun
%函数gaplotpareto：绘制Pareto前沿
options=gaoptimset('paretoFraction',0.3,'populationsize',200,'generations',300,'stallGenLimit',200,'TolFun',1e-10,'PlotFcns',@gaplotpareto);

[x,fval]=gamultiobj(fitnessfcn,nvars,A,b,Aeq,beq,lb,ub,options)

plot(-fval(:,1),fval(:,2),'pr')
xlabel('f_1(x)')
ylabel('f_2(x)')
title('Pareto front')
grid on


function y=Fun(x)
	b = [270 240 460 130];
	c = [300 300 600 200];
	t = [190 210 148 100];
	s = [200 230 160 114];
	a = [0.015 0.02 0.018 0.011];
	d = [13 13.5 14 11.5];
	y(1)=-sum(x.*(s-t));
	y(2)=sum(a.*x);
end
复制成功

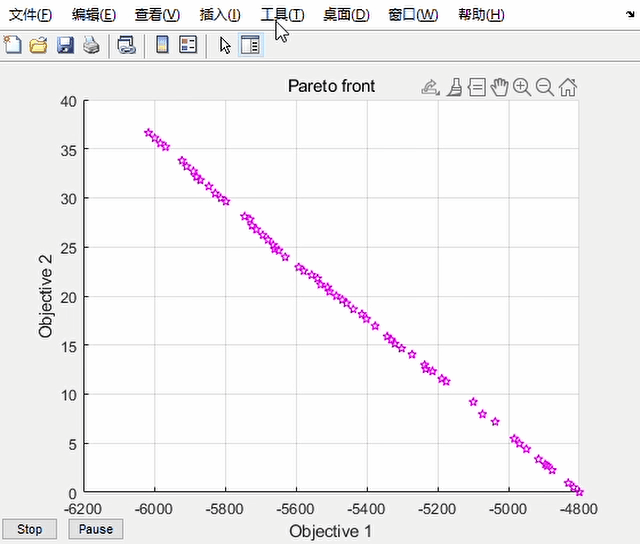

最终结果展示:

最终得到多个解

x1 x2 x3 x4解得如下:

代码块
JavaScript
自动换行
复制代码
119.231391258967	0.769608488165712	0	0

119.231391258967	0.769608488165712	0	0

0.000499510291359209	120.000482867813	13.1757491344817	34.8252467588411

71.3391090591218	48.6614868846125	3.11344686170493	9.36001224382937

…… …… …… ……

27.0549008917871	92.9459248170927	9.47711506311976	25.3969178809142

8.65187243477257	111.349067997015	13.3680683558073	31.7052095195761
复制成功

        可以看到, 即使是使用智能算法, 也无法得到一般规划模型时, 我们想要得到的一个解, 最后肯定还是会出现多个解的情况. 这个时候还是需要根据多个目标函数的重要性之间的关系, 最终再进行一个取舍.
