1.更换系统软件源

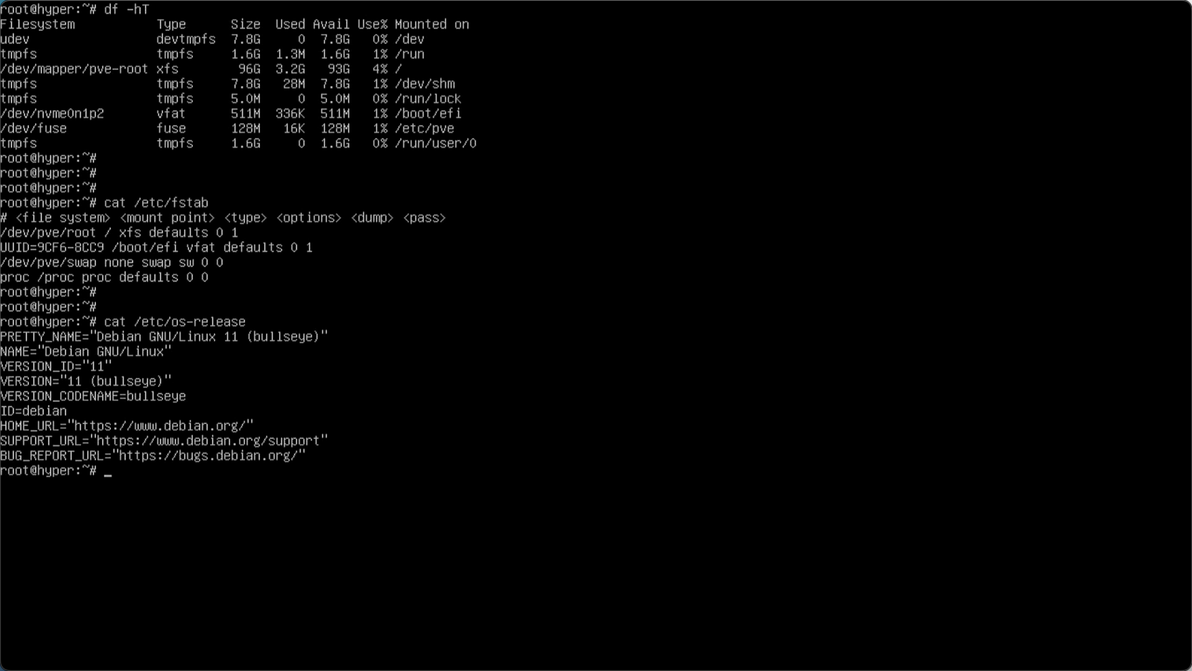

在上一篇文章中，我们从刚装好的 PVE 系统中获取了系统的一些参数：
此处显示出 PVE 底层使用的是 Debian 的系统，代号为 。
为了后续能够对 PVE 系统进行升级，需要更换其镜像仓库，也就是大家熟知的软件源。
由于我们目前处于 “离线” 安装状态，因此更换完软件源后，在没有网络的情况下无法对系统更新。
1.1.系统软件源替换
首先对现有的软件源配置进行备份：
## 进入系统软件源配置文件目录
cd /etc/apt
## 将默认软件源配置文件进行备份
cp sources.list sources.list.bak 这里我将使用中国科技大（USTC）的镜像仓库进行替换，使用如下命令：
注意：该命令为两行，在输入时请逐行输入并回车执行
## 替换系统软件仓库
sed -i 's|^deb http://ftp.debian.org|deb https://mirrors.ustc.edu.cn|g' /etc/apt/sources.list
sed -i 's|^deb http://security.debian.org|deb https://mirrors.ustc.edu.cn/debian-security|g' /etc/apt/sources.list执行完成后，检查是否执行正确：
## 输出系统源配置文件，检查是否正确
cat /etc/apt/sources.list如果输出结果中有 USTC 的镜像地址，则表示命令已经正确执行。
如果希望能更新 CPU 的 ，则需要手动添加镜像的 参数，完整系统源示例如下：
## 输出内容参考：
deb https://mirrors.ustc.edu.cn/debian bullseye main contrib non-free
deb https://mirrors.ustc.edu.cn/debian bullseye-updates main contrib non-free
# security updates
deb https://mirrors.ustc.edu.cn/debian-security bullseye-security main contrib non-free 此处我放出 Debian Bullseye 的完整镜像源以供参考， 非常不建议 将 PVE 的系统源替换成完整的 Debian 源，以避免出现问题。
## Debian Bullseye 完整源 （USTC）
deb https://mirrors.ustc.edu.cn/debian/ bullseye main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian/ bullseye main contrib non-free
deb https://mirrors.ustc.edu.cn/debian/ bullseye-updates main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian/ bullseye-updates main contrib non-free
deb https://mirrors.ustc.edu.cn/debian/ bullseye-backports main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian/ bullseye-backports main contrib non-free
deb https://mirrors.ustc.edu.cn/debian-security/ bullseye-security main contrib non-free
# deb-src https://mirrors.ustc.edu.cn/debian-security/ bullseye-security main contrib non-free可以看到，PVE 的系统源和 Debian 完整源的差异在于 和 。
如果小伙伴在一些软件或者驱动（比如闭源 GPU 驱动）上遇到问题，可以尝试将 PVE 的系统源替换成 Debian 的完整源来尝试解决问题。
1.2.PVE 订阅源替换
默认情况下，PVE 启用了一个官方的源，而该源为订阅制收费，我们需要替换为免费的源。
进入订阅源的目录：
注意：rm 命令为高危险操作命令，请正确使用，请勿手抖，请勿手抖
## 进入订阅源目录
cd /etc/apt/sources.list.d
## 删除该目录下的所有配置
rm -rvf *.list创建 PVE 免费源：
注意：该命令为两行，在输入时请逐行输入并回车执行
## 创建 PVE 免费源
source /etc/os-release
echo "deb https://mirrors.ustc.edu.cn/proxmox/debian/pve $VERSION_CODENAME pve-no-subscription" > /etc/apt/sources.list.d/pve-no-subscription.list创建完成后对其进行检查：
## 检查PVE免费源
cat /etc/apt/sources.list.d/pve-no-subscription.list 如果输出结果中有 USTC 的镜像地址，则表示命令已经正确执行：
## 输出内容参考：
deb https://mirrors.ustc.edu.cn/proxmox/debian/pve bullseye pve-no-subscription
1.3.PVE CT Templates 替换
如果需要使用 Proxmox 网页端下载 CT Templates，可以替换 CT Templates 的源。
该功能我未使用，因此只做记录：
## 替换 CT Templates 源
cp /usr/share/perl5/PVE/APLInfo.pm /usr/share/perl5/PVE/APLInfo.pm.bak
sed -i 's|http://download.proxmox.com|https://mirrors.ustc.edu.cn/proxmox|g' /usr/share/perl5/PVE/APLInfo.pm如果修改了 CT Templates 地址，需要重启 PVE 服务器才能生效。
1.4.替换后操作
更换完成系统源之后，需要更新系统源的同步：
## 清理软件包
apt clean && apt autoclean && apt autoremove --purge
## 同步软件源
apt update
## 更新系统
apt dist-upgrade考虑到 “离线” 安装时无法同步系统源，因此该步骤可以等到 PVE 中安装好了 RouterOS 软路由或其他路由系统并正确连接 Internet 后再执行。
或者家庭网络环境中还有一个 172.16.1.0/24 网段的，已经连接 Internet 的路由器 A。
将路由器 A 的 LAN 口与 PVE 的管理网口连接，此时 PVE 可访问外网。
2.安装必要软件
安装软件前，同样要让 PVE 能够访问外网。
## 同步镜像仓库
apt update
## 安装系统软件
apt install htop lm-sensors unzip fail2ban vim tmux unattended-upgrades apt-listchanges powermgmt-base
## 安装网络工具
apt install iperf iperf3 iftop net-tools ethtool
## 安装CPU调度调整工具
apt install cpufrequtils
## 根据CPU厂商安装CPU微码工具
apt install intel-microcode (amd64-microcode)其中 和 为两个服务，后续会对其进行配置。
为 CPU 调度器的配置工具，后续会对 CPU 调度算法进行调整。
3.配置 PVE 网桥和管理网口
设置电脑的 IP 地址为静态 IP ，IP 地址段与 PVE 的 IP 地址段保持一致。
用网线将电脑的网口与 PVE 的管理网口，此时应该为编号最小的第一个网口，相连接。
访问 PVE 的 WEB 管理界面，对 PVE 的网络进行一些调整。
在设置 PVE 的网络之前，需要对网络内部结构做一个规划。
在前篇的网络地址段规划时，我们有如下规划内容：
PVE IP： 172.16.1.250/24 （IPv6： fc00::fa/64 ）
PVE 网关： 172.16.1.1 （IPv6 网关将使用 Link-Local Address 自动配置）
PVE DNS： 172.16.1.1 （IPv6 DNS： fc00::1 ）
我们预计在 PVE 内部安装 RouterOS 用于主路由，2个 Adguard Home 虚拟机用于提供内网的 DNS 服务以及去广告，且 RouterOS 需要能让 PVE 自身访问外网。
因此，我们在 PVE 内部需要4个绑定物理网口的虚拟网桥，外加1个纯内部网桥。

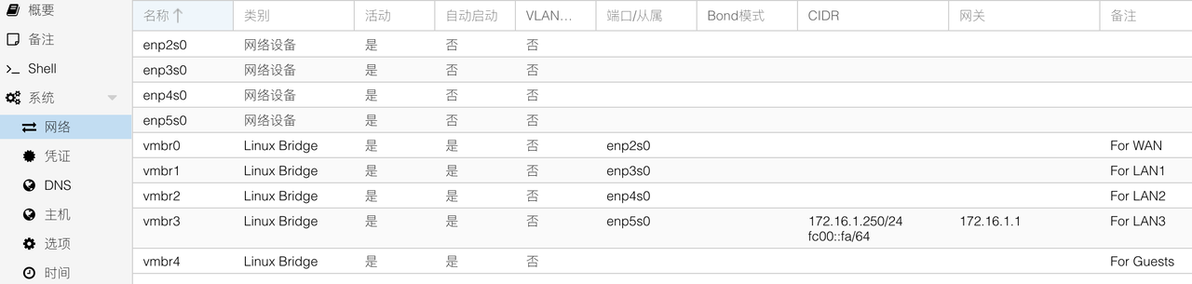

先放出 PVE 网桥设置完成后的配置页面：
在实地考察了 PVE 软路由在弱电箱的摆放位置后，本次决定使用 ETH0 口，也就是第一个物理网口，作为 RouterOS 的拨号网口，ETH3 口作为 PVE 的管理网口。
在初次登录 PVE 的 WEB 管理后台，并访问网络管理页面时，会发现只有一个 vmbr0 。
该 vmbr0 绑定的物理口为列表中的第一个网口，且在 CIDR 和 网关处有 IP 地址参数，说明 vmbr0 就是目前的管理网口。造成该状态的原因是我们在安装 PVE 阶段，选择的网口就是第一个网口，因此我们需要对其进行修改。
首先我们需要对每个物理网口创建网桥，并对其进行配置修改，在修改完成前， 请不要点击“应用配置” ，不然会导致 PVE 无法访问。
3.1.修改默认网桥 vmbr0

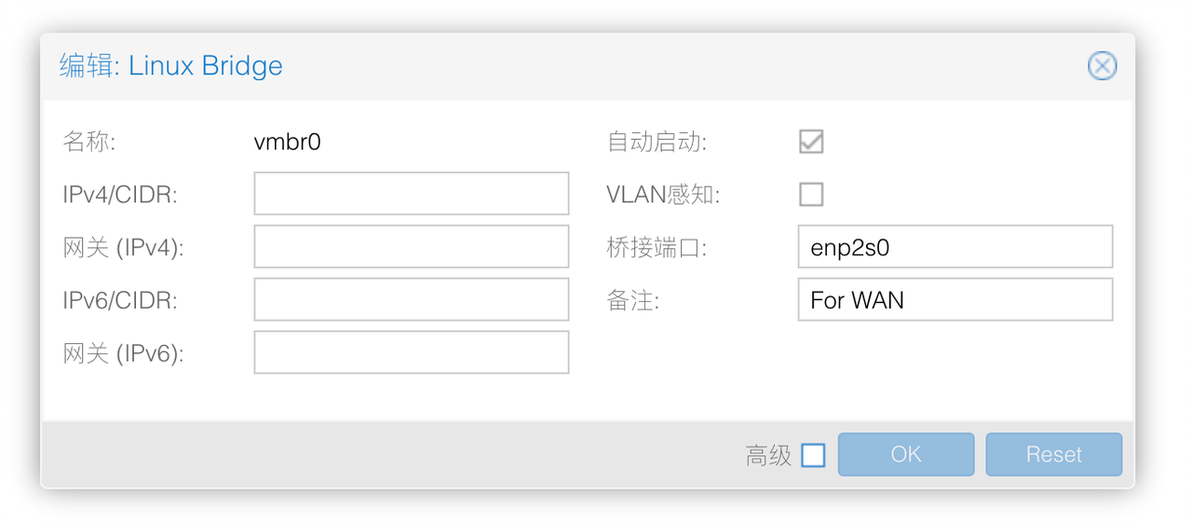

首先双击 vmbr0 ，进入配置界面：
删除 IPv4/CIDR 和 网关 信息，确保 自动启动 为勾选状态。
在备注处填写“For WAN”，然后点击“OK”。
3.2.物理网口创建网桥

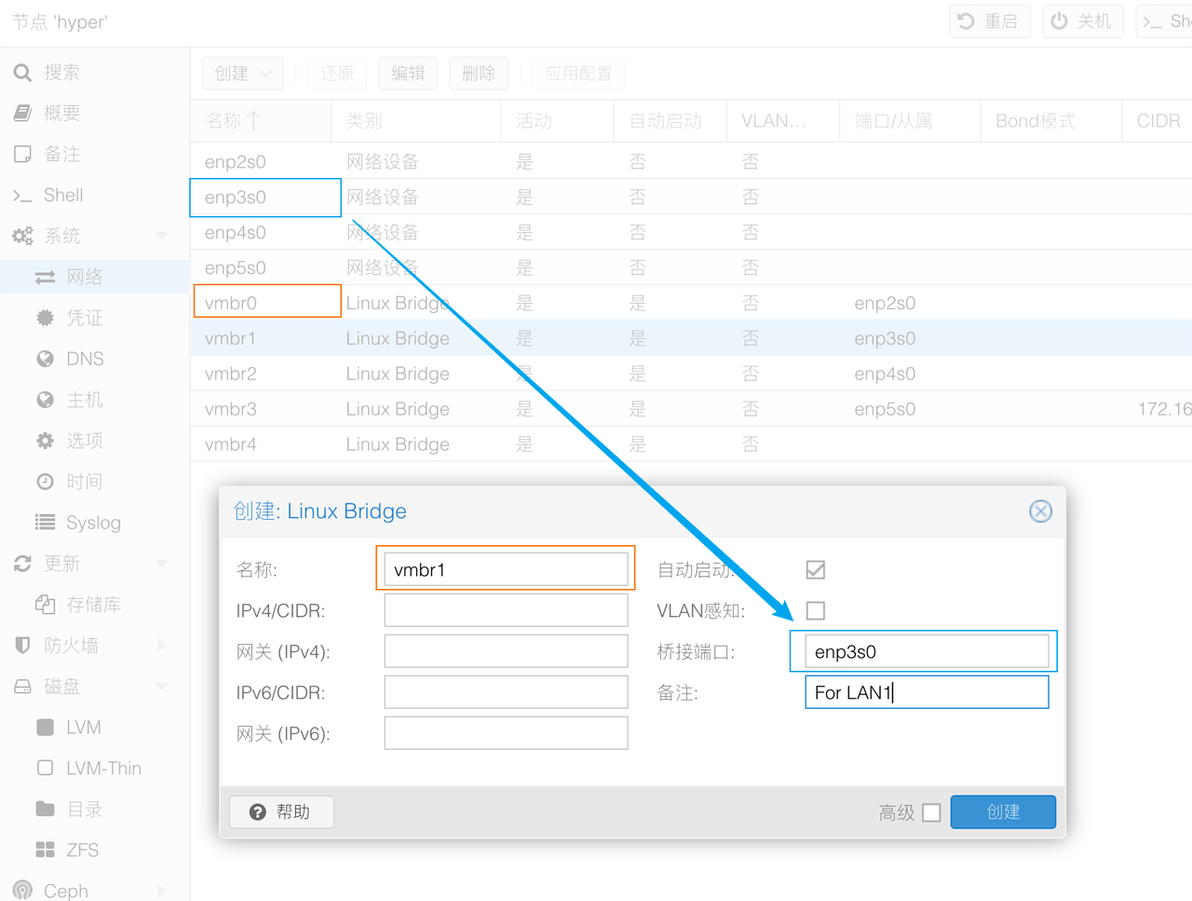

点击左上角的“创建”，选择“Linux Bridge”：
因为 vmbr0 名称已被使用，因此名称处填写 ，桥接端口填写顺序的第二个网卡名称，我演示这里为 。
确保 自动启动 为勾选状态，在备注处填写“For LAN1”，点击“创建”。
然后，依次创建所有物理接口的内部网桥，直到最后一个：
在创建最后一个物理网口的 PVE 网桥时，需要额外配置 地址和对应的 参数。
仅需填写地址，无需填写 参数。
在所有物理网口的 PVE 网桥创建完成后，可以点击 按钮，此时页面会失去连接。
无需担心，只需要将电脑的网线从 PVE 物理机的第一个网口拔出，并插入到最后一个网口即可。
如果万一还是无法访问到 PVE，可以尝试使用网线“拔插”方法，挨个测试 PVE 网口的访问情况。
3.3.创建 PVE 纯内部网桥

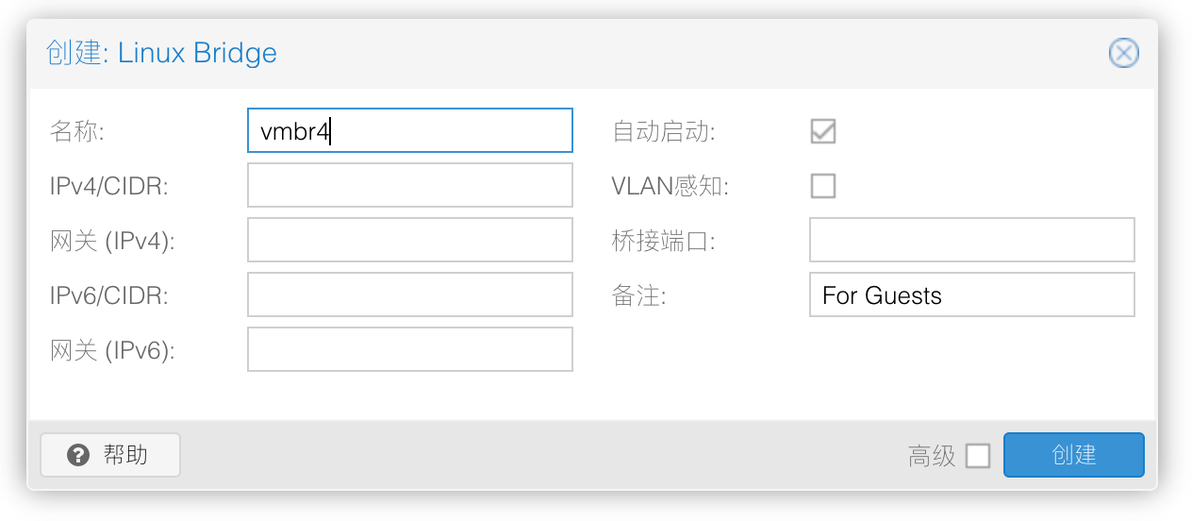

纯内部网桥的创建方法与创建物理网口的网桥方法基本一致，唯一区别是在 “桥接端口”处为空 即可。
纯内部网桥在没有内部路由的情况下是无法访问的，我这里只有在 RouterOS 安装完成并建立了内部网桥后，才可被访问到；主要作用为通过 RouterOS 给内部其他虚拟机提供外网连接。
当然内部网桥的作用不仅如此，比如还可以作为内部级联路由的连接器。
例如安装了 OPNsense 和 RouterOS 两个虚拟机，OPNsense 作为防火墙使用，RouterOS 作为二级路由使用，OPNsense 的 LAN 口需要与 RouterOS 的 WAN 口互通。
此时如果 OPNsense 和 RouterOS 均使用了绑定物理网口的 PVE 网桥，则需要用网线在 PVE 服务器外面连接两个网口，浪费宝贵的网线不说，还占用了网口，得不偿失。而使用纯内部网桥则可以很好的解决该问题，有了这个纯内部网桥，不论多少个虚拟机使用了该网桥，只要是同网段，都可以相互访问。
4.配置 PVE DNS 服务器
在 PVE 的安装过程中设置了 PVE 服务器的 DNS 地址为 ，但并未设置 DNS 的 IPv6 地址。

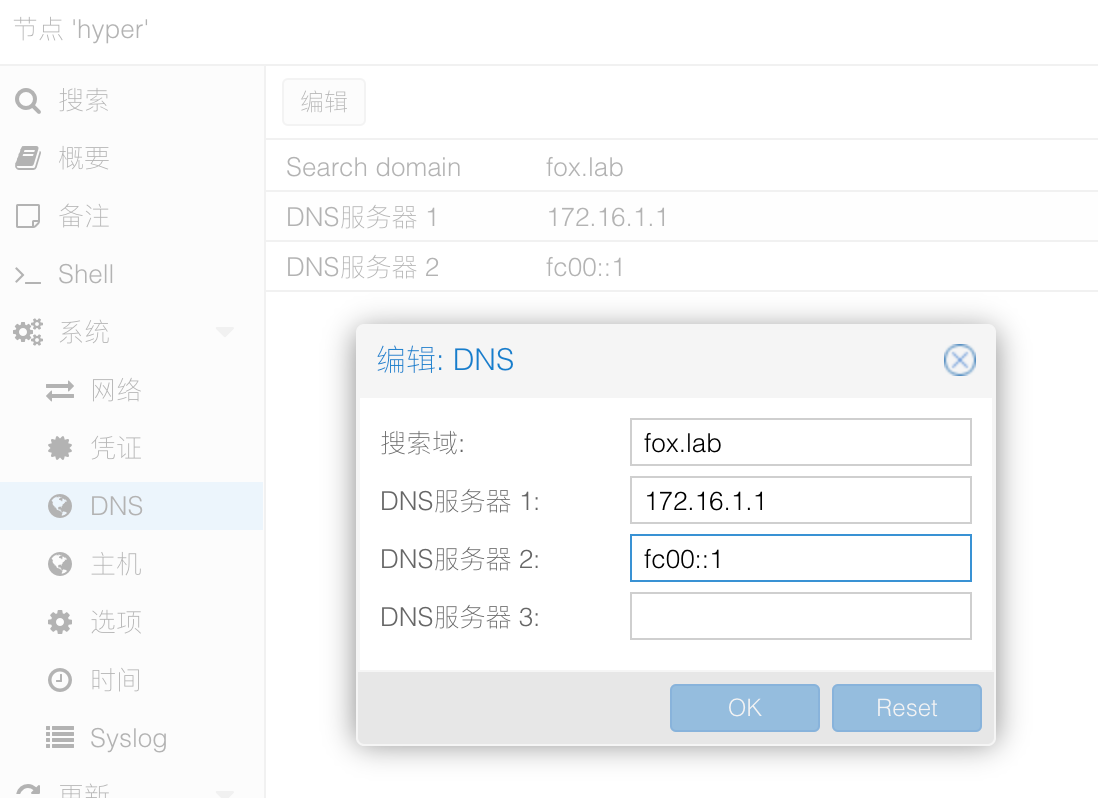

在 PVE 系统的 DNS 设置页面中，新增 DNS 服务器的 IPv6 地址，即主路由的 LAN IPv6 地址：
5.后续配置
至此，PVE的初始化配置完成。
后续将会对 PVE 的一些服务进行配置，例如安全加固、调整 CPU 的调度算法节能省钱、PVE 的自动更新等内容。
