本题链接：

https://hdlbits.01xz.net/wiki/Tb/clock

为你提供了一个具有以下声明的模块：

module dut ( input clk ) ;

编写一个testbench，创建一个模块 dut 实例（具有任何实例名称），并创建一个时钟信号来驱动模块的 clk 输入。 时钟的周期为 10 ps。 时钟应初始化为零，且其第一次转换为从 0 到 1。

题目

module top_module ( );

答案

module top_module ( );
    parameter time_period = 10;
    reg clk;
    initial clk = 0;
    always begin
        #(time_period / 2) clk = ~clk;
    end
    dut dut1(clk);
endmodule

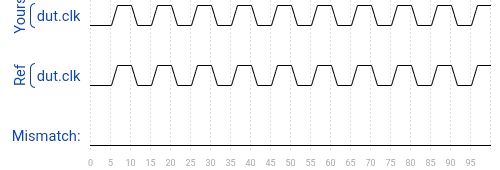

输出波形

testbench

testbench 一般结构如下:

其实 testbench 最基本的结构包括信号声明、激励和模块例化。

根据设计的复杂度，需要引入时钟和复位部分。当然更为复杂的设计，激励部分也会更加复杂。根据自己的验证需求，选择是否需要自校验和停止仿真部分。

当然，复位和时钟产生部分，也可以看做激励，所以它们都可以在一个语句块中实现。也可以拿自校验的结果，作为结束仿真的条件。

1）信号声明

testbench 模块声明时，一般不需要声明端口。因为激励信号一般都在 testbench 模块内部，没有外部信号。

声明的变量应该能全部对应被测试模块的端口。当然，变量不一定要与被测试模块端口名字一样。但是被测试模块输入端对应的变量应该声明为 reg 型，如 clk，rstn 等，输出端对应的变量应该声明为 wire 型，如 dout，dout_en。

2）时钟生成

利用取反方法产生时钟时，一定要给 clk 寄存器赋初值。

利用参数的方法去指定时间延迟时，如果延时参数为浮点数，该参数不要声明为 parameter 类型。

3）复位生成

复位逻辑比较简单，一般赋初值为 0，再经过一段小延迟后，复位为 1 即可。

4）激励部分

激励部分该产生怎样的输入信号，是根据被测模块的需要来设计的。

当数据量相对较少时，可以利用 Verilog 中的系统任务 $readmemh 来按行直接读取 16 进制数据

5）模块例化

利用 testbench 开始声明的信号变量，对被测试模块进行例化连接。

6）自校验

如果设计比较简单，完全可以通过输入、输出信号的波形来确定设计是否正确，此部分完全可以删除。如果数据很多，有时候拿肉眼观察并不能对设计的正确性进行一个有效判定。此时加入一个自校验模块，会大大增加仿真的效率。

实例中，我们会在数据输出使能 dout_en 有效时，对输出数据 dout 与参考数据 read_temp（激励部分产生）做一个对比，并将对比结果置于信号 err_cnt 中。最后就可以通过观察 err_cnt 信号是否为 0 来直观的对设计的正确性进行判断。

7）结束仿真

如果我们不加入结束仿真部分，仿真就会无限制的运行下去，波形太长有时候并不方便分析。Verilog 中提供了系统任务 $finish 来停止仿真。

停止仿真之前，可以将自校验的结果，通过系统任务 $display 在终端进行显示。
