下载及使用方法：

• 最初，您需要通过单击以下按钮下载适用于 Proteus V2.0 的 Arduino UNO 库：https://www.theengineeringprojects.com/downloads?file=162573

• 解压此 zip 文件并打开名为“Proteus Library Files”的文件夹。

• 在此文件夹中，您将找到以下两个文件：

• ArduinoUNO2TEP.dll

• ArduinoUNO2TEP.idx

将这些文件放在 Proteus 软件的库文件夹中。

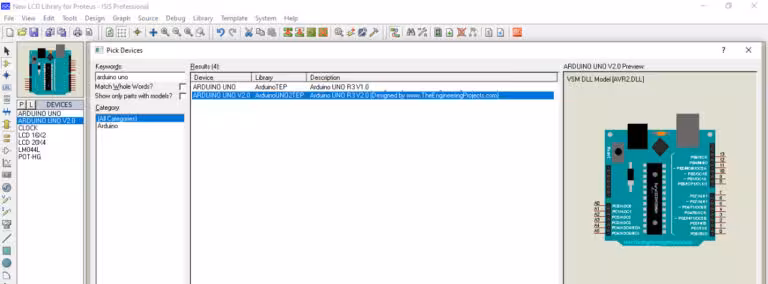

• 现在打开Proteus软件，搜索Arduino Uno，如下图：

• 选择 Arduino Uno V2.0 并单击 OK，它将添加到您的组件框中。

• 现在将 Arduino UNO 放置在 proteus 工作区的任何位置，它将如下图所示：

• 您已成功将 Arduino Uno 板放置在 proteus 工作区中。

• 现在，我们必须上传 hex 文件来运行我们的开发板。

• 要上传 hex 文件，请双击 Arduino Uno 板。

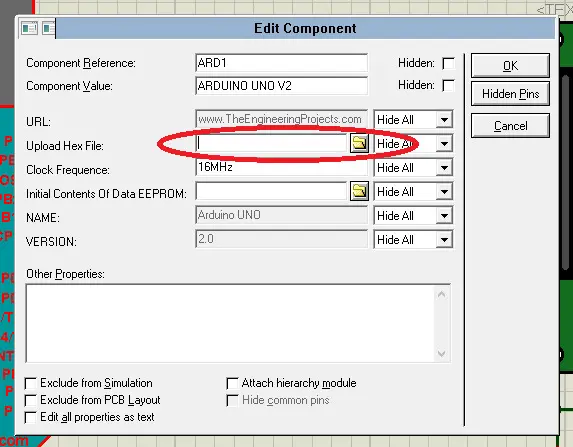

• 当您双击时，它将打开编辑属性面板，如下图所示：

• 在此面板中，您可以看到 Uno 板的不同属性。

• 您需要单击名为“Upload Hex File”的文本框来上传您的 Arduino 代码的 hex 文件。

• 如果您还不知道，您应该看看如何从 Arduino 软件获取 hex 文件。

• 上传代码的十六进制文件，然后单击确定。

• Arduino板的时钟频率默认为16MHz，如属性面板所示。

现在让我们使用这个 Arduino UNO 板设计一个模拟，以便您清楚地了解如何在 proteus 中使用它。

ARDUINO UNO LCD 接口

• 我已将这个模拟文件及其 Arduino 代码添加到您在开始时下载的 zip 文件中。

• 您可以运行该模拟，但我建议您自己设计它，因为您会在此过程中犯错误并且显然会学得更好。

• 现在，我将连接一个 20×4 LCD 与 Arduino Uno 板。

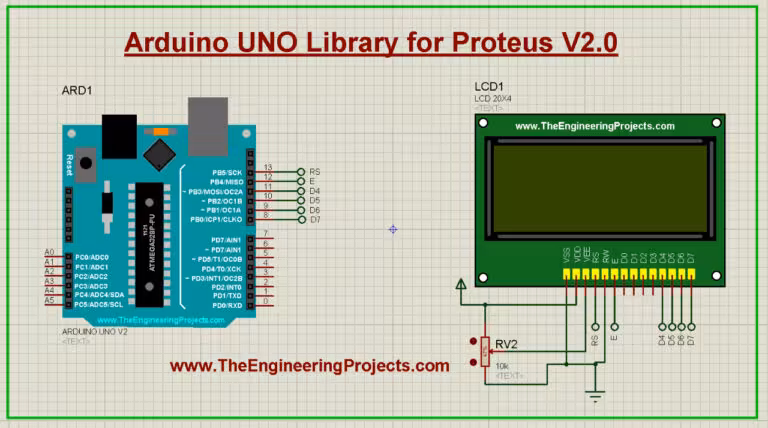

• 要连接此 LCD 显示器，请设计如下所示的电路：

• 我已将 LCD 的数据引脚与 Arduino Uno 的 8、9、10 和 11 引脚连接，而启用和重置分别连接到引脚 12 和 13。

• 接下来我们需要上传代码，以便编译 zip 文件中的 Arduino 代码并获取 Hex 文件。

• 就像我们在上一节中所做的那样，在您的 Arduino UNO 属性面板中上传该十六进制文件。

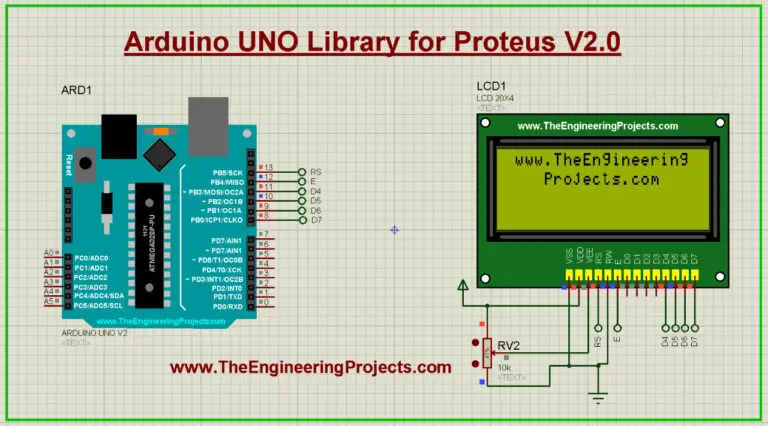

• 现在，单击运行按钮，如果一切正常，您将得到如下图所示的结果：

概括

• 下载 Arduino UNO 库文件。

• 将“Proteus Library Files”（文件夹）中的文件放入 Proteus 软件的 Library 文件夹中。

• 在 Proteus 中搜索 Arduino UNO。

• 将其放置在工作区中。

• 打开属性面板并上传 HEX 文件。

• 设计您的电路并运行仿真。

这就是今天的全部内容。希望你喜欢阅读这篇文章。如果您有任何疑问，可以在下面的部分中与我联系。我很高兴并愿意尽我所能帮助您。随时就我们共享的内容分享您宝贵的反馈和建议，以便我们不断提供适合您的需求和要求的优质内容。感谢您阅读这篇文章。
