最近在做一个 NPC 的 AI，不想写代码，看看库里还有去年 HB 包里的 NodeCanvas，想着拿出来学习一下，不然不知道又得吃多久的灰了...
首先这种高质量的插件都有相应的官方网站，所以我的第一建议是查询官方手册和解决方案： https://nodecanvas.paradoxnotion.com

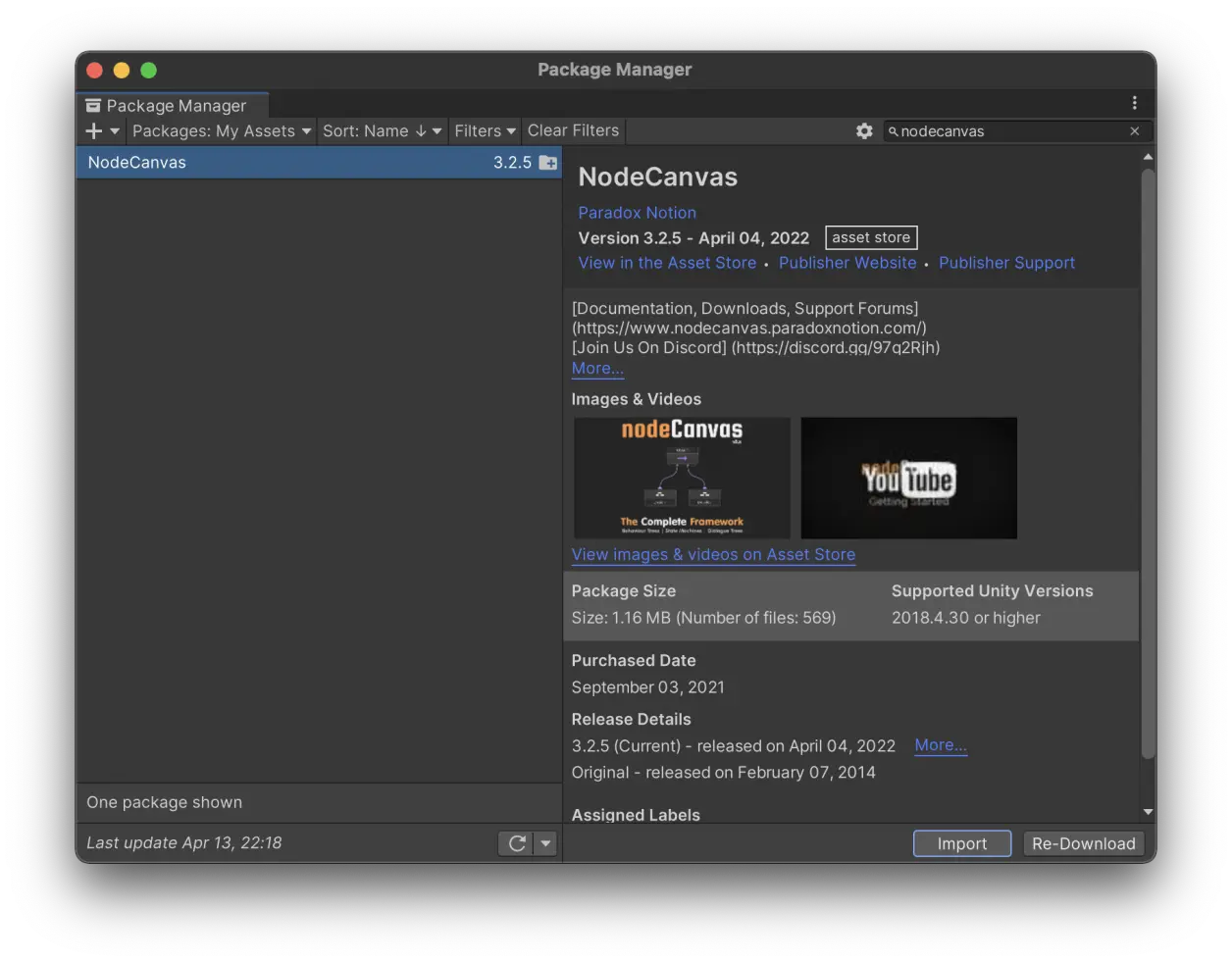

一：导入插件
在菜单栏 Tools 里看见选项 ParadoxNotion 即导入成功
二：导入样例
在下载完成后这个包里是没有 Sample 样例的，是可能比较迷惑的一点，不过不要担心，官方网站是有提供的，我们参照实例解读学习，下载后正常导入 Assets 即可
样例下载地址（下载 Example Scene Unity 2018.4.14+）：https://nodecanvas.paradoxnotion.com/downloads/

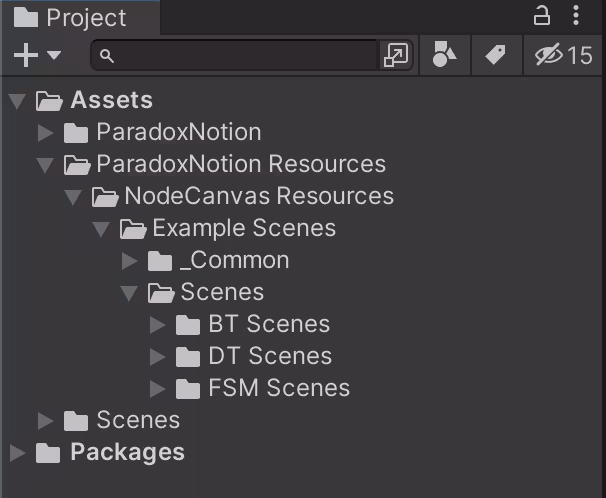

首先我们在 Project 窗口里找到我们导入的文件夹（如图2-1），观察到有两个文件夹，而 _Common 文件夹是存放一些预制和代码的，其实例部分是在 Scene 文件夹，打开可以发现有三种样例场景，正是对应了 NodeCanvas 三个核心功能模块
· BT Scenes（Behavior Tree）：行为树，我的理解是做一些 Enemy、NPC 自动化的处理行为
· DT Scenes（Dialogue Tree）：对话树
· FSM Scenes（Finite State Machine）：有限状态机，能自主操作的对象的状态设置
三：了解编辑器
我先选择 BT Scenes 文件夹中的 Events 场景来举例

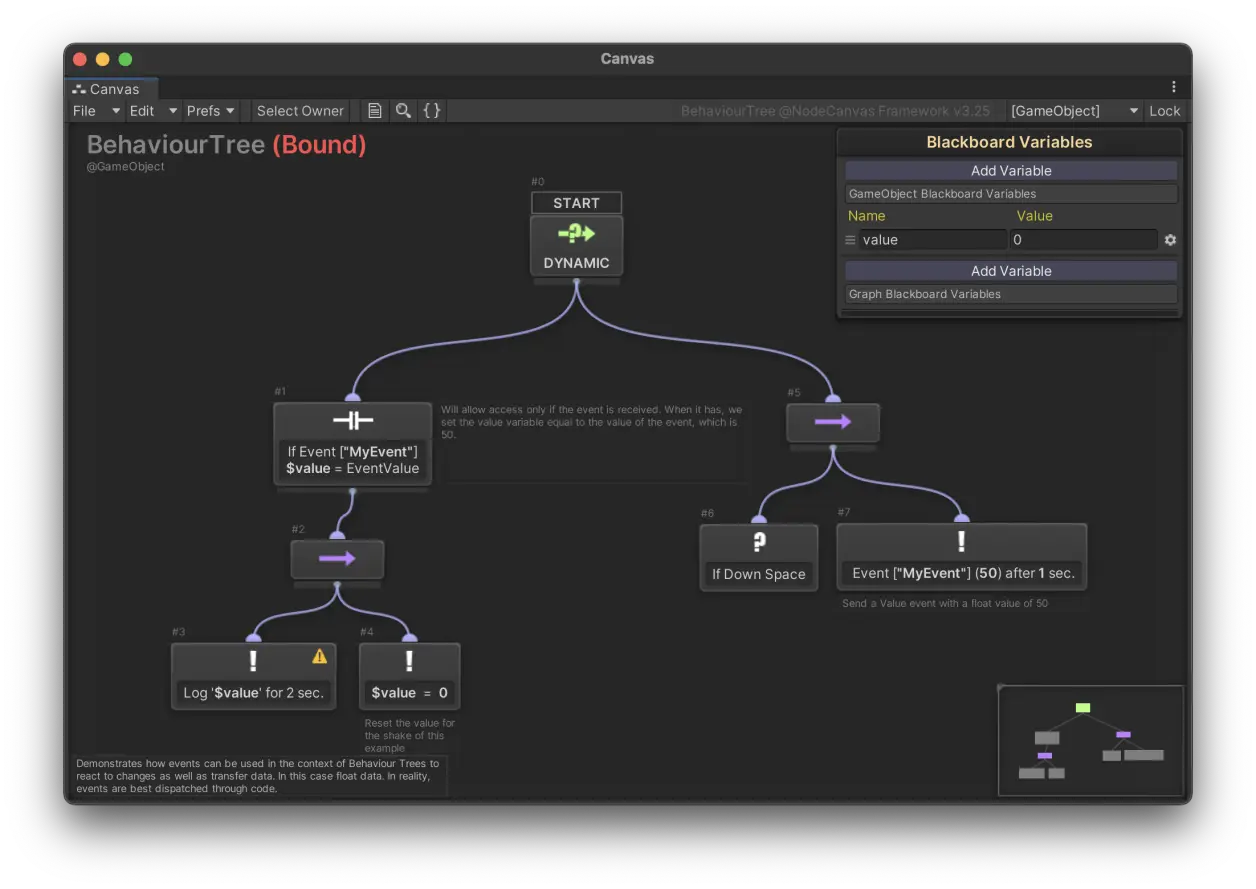

打开场景后，观察 Hierarchy 窗口里的物体，有个叫 GameObject 的物体较为特殊，因为它的右方有个小图标，那就是带有 Node Canvas 行为树 Component 的个体，然后观察它的 Inspector 窗口，点击 Behaviour Tree Owner 组件的 EDIT BEHABVIOUR TREE 即可进入 Canvas 编辑器（如图3-1）
我们来了解一个重要的东西 —— 节点 Nodes
在 Canvas 面板上空白处，右击或是空格可以调出节点面板，如图3-2
注意：这里三个不同的状态机的节点是不一样的，后面会讲述
BT 节点类型：
Action：事件节点，添加自定义的事件，达成自定义条件后执行，返回一个自定义的 Failure 或 Success 值
Condition：条件节点，添加自定义的条件，达成自定义条件后执行，返回一个 Failure 或 Success 值
Composites：进入到子页面，可以选择一个复合执行路径顺序（方法）
Decorators：进入到子页面，有非常多的条件判断方式、执行方式
SubGraph：可以创建并连接其他的状态机
因为有如此丰富的节点，一个个在这描述不太现实（可查询手册，更详尽清晰），所以要引出一个重要的学习方法——看注释

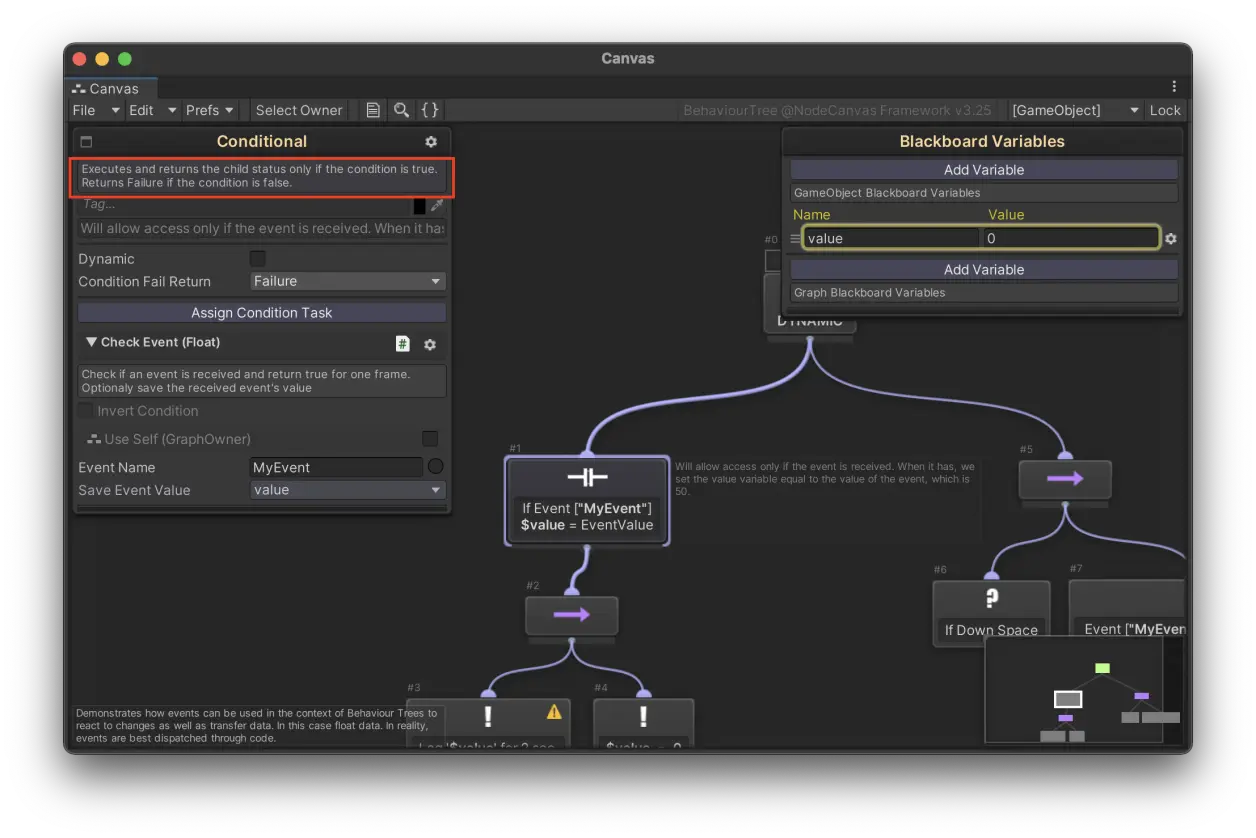

如图3-4 ，这里选择 #1 节点，红色框选的内容就是该节点的注释，通过注释我们能了解该节点具体内容：做什么事，返回什么值等等（节点类型是图3-2里的其中一个）
在了解每个节点的作用后，我们开始试着理解整个流程
一般是，从上至下，从左至右的顺序查看（Composite 箭头方向），所以先看 #0 ，我们前面讲过一个 Composite 节点类型，这表示子节点运行的方向方式，这里是 Composite 中的 Selector 节点，第一，阅读注释，简述一下：「计算所有子节点，如果所有的子节点返回 Failuer 那么该节点返回 Failure ，如果有一个子节点返回 Success ，则该节点返回 Success」，然后看 #1，这是一个 Condition 类型的节点，里面有一个重要的按钮，Assign Condition Task，通过它可以命令该条件节点分配什么任务，比如这里是检测一个事件，所以在这个示例中我们需要找到该事件的发出者，一般来说要么是单独的脚本挂载在该人物上，又或者是其他的节点发出，该示例就是通过 #7 节点发出的事件，这是一个 Action 节点，不是上面 Condition 判断类的，是直接执行你分配的任务，这里的任务就是延迟一秒发送事件，将 Event Value 设置为 50，然后 #1 节点再将 Event Value 的值赋给设置的全局变量 value，我们再看 #2 ，这是最简单的 Composite 类型的节点，就是从左至右执行并返回子节点结果，#3、#4 就分别是打印 value 值和重新将 value 值设置为 0
整个流程就是，按下空格键（#6），发送名为「My event」的事件（#7），然后接收事件并赋值 value（#1），打印值（#3），更改值（#4）
可能会有一些问题：
Q1：#0 上的 start 什么意思？如何设置？

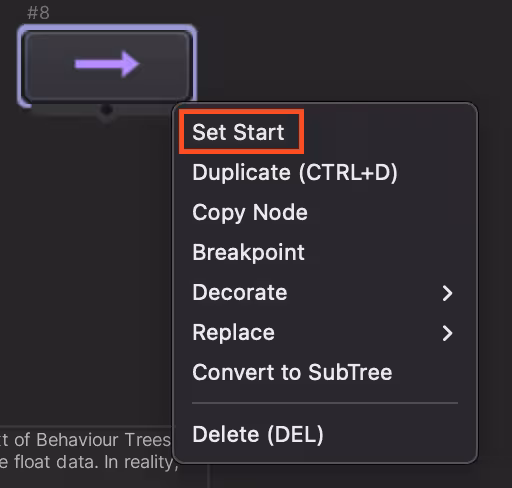

A1： start 就是整个流程第一个开始运行的节点，右击 Set Start 即可如图3-5（整个流程只能有一个 start）
Q2：#0 中的 Dynamic 什么意思？为何勾选？
A2：将鼠标置于上方，如图3-6 的注释描述，表示「会每帧都计算子节点返回值的类型，如果有一个 Success，那么立即终止其他还在计算的返回类型，并执行该子节点，返回 Success」
Q3：节点旁边的像 #0、#1 这样的没有

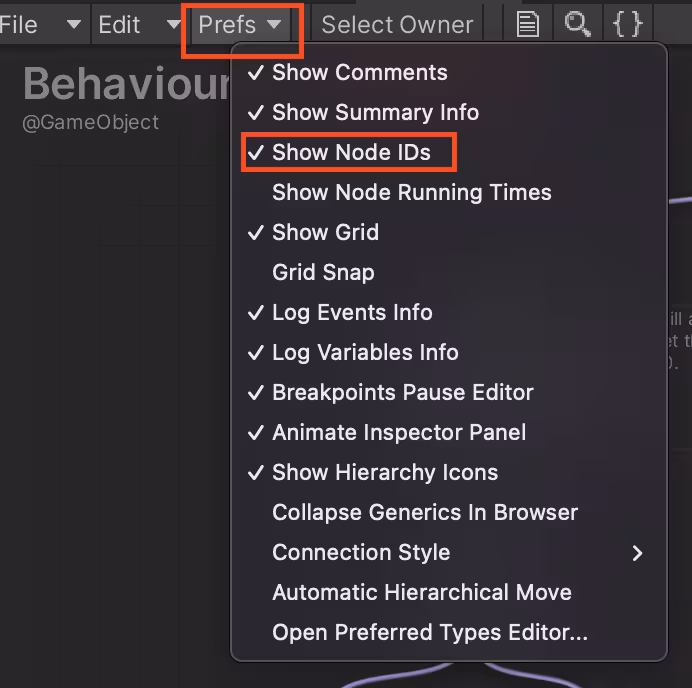

A3：如图3-7勾选
Q4：什么是全局变量？

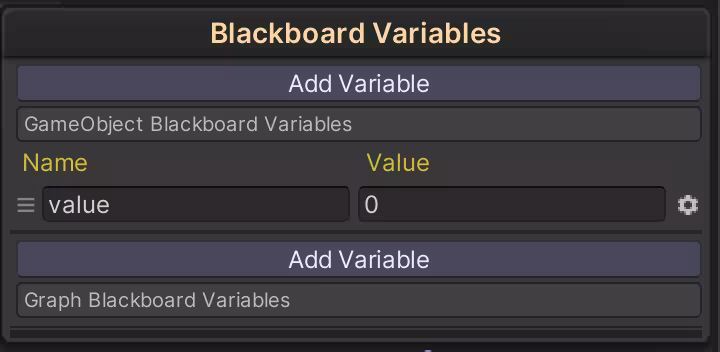

A4：如图3-8，就是在黑板可以定义不同类型参数，供给该编辑器 Graph 在任何节点有需要的话可以调用，也可以在菜单栏 Tools -- ParadoxNotion -- Node Canvas -- Create -- Global Scene BlackBorad 创建所有场景都能调用的变量参数（@GlobalBlackboaed 命名后存好为预制，并在其他场景拖出来即可）
四：DT 示例
打开文件夹 DT Scenes 中的 DialogueExample 场景示例
上面提到的，先找那个小图标，也就是空物体 DialogueTree，点击 EDIT DIALOGUE TREE，进入编辑器，我们右击或是空格可以发现，节点不一样了，但没关系，一样先看示例，读注释，首先看第一个 #0 say 节点，意思比较容易理解，就是选择一个 Actor 来执行文本框的对话，因为是 Start，所以他是第一个执行的节点，然后待 #0 说完后，就是 #1 ，完后就是 #2，这是 Branch 节点类的 Multiple Choice 复合对话框，这里要选中 #2 选择左边框内的 Add Choice 才能添加对话，每个对话我们都可以添加任务，其中有个 Available Time 是设置对话持续的时间，拉到 0 可以自动不消失，然后这里添加的是一个 Bool 值的判断，设置了两个全局布尔变量，再往下就是各个支节点，依次往下阅读就是说话然后做 Action 节点直接做指定的任务，这里就是播放动画然后设置两个全局布尔值为 True，以达到下面 #6、#10 Control 类型的 Jump 节点到Multiple Choice 复合对话框，以至于不重复对话
但其实光这个编辑器里的内容是不够组成对话的
上面提到的，我们其实还要去设置 Actor，在 Hierarchy 窗口里有三个人物（Player、John、Doe），随便点击一个查看 Inspecter 窗口里的内容，是需要 Add Component 一个叫 Dialogue Actor 的脚本组件，还有示例中需要的 Animation 组件（控制动画），为需要对话的角色添加了这个脚本后，再去找这个示例是如何触发这个对话的
在 Hierarchy 窗口里有个叫 CLICK ME 的物体，它是添加了 Text Mesh 的，也就是说点击文字 「CLICK ME」就可以触发动画，关键还在于它自身添加了 Click To Start Dialogue 组件，它所需要的 Dialogue Controller 就是上面提到的空物体 Dialogue Tree（其自身有 Dialogue Tree Controller 组件），拖拽上即可

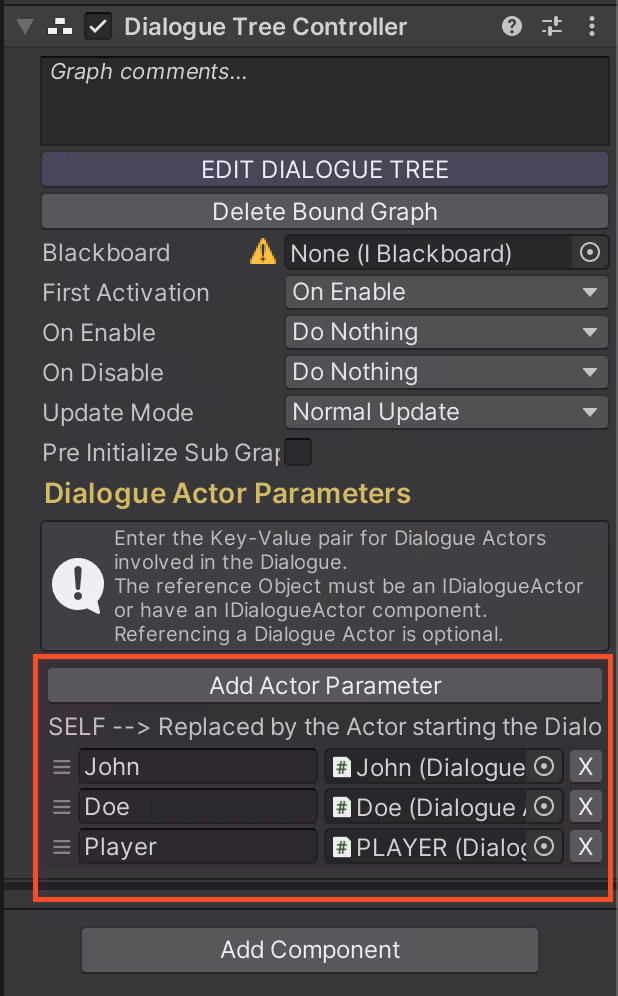

回头如图4-1，依次添加三个 Add Parameter，把上述的三个人物拖进来（其自身有 Dialogue Actor组件），编好名即可返回编辑器，为每个节点把说话的人物选择上即可，如图4-2
OK，这个示例应该是解读的差不多了，还有几个节点示例没有给出，自己可以研究一下噢
可能有一些问题：
Q1：有其他方法触发对话吗？
A1：当然，上面提到了一个 SubGraphs 节点类型记得吗，利用它就可以连接起 BT 或 FSM了（也可以在 DT 里再套一个 DT ，也就是调用另一个对话）

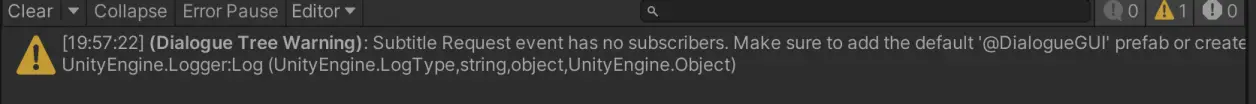

Q2：我在自己场景弄了一个对话 AI，但显示一个警告，如图4-3，对话 UI 没有显示
A2：
方法一：自己绘制 UI，然后添加组件 Dialogue UGUI（Script），一一将绘制的 UI 拖到相应的位置即可
方法二：利用这个场景的示例，将 Hierarchy 窗口里的 @DialogueUGUI 保存成预制，再拖到自己场景的 Hierarchy 即可（还有 EventSystem，如果自己场景没有，也需要保存成预制然后拖拽到自己场景）
五：其他技巧
留一个 FSM 的示例，大家通过以上方法来自己尝试理解噢
· 添加属于自己的注释

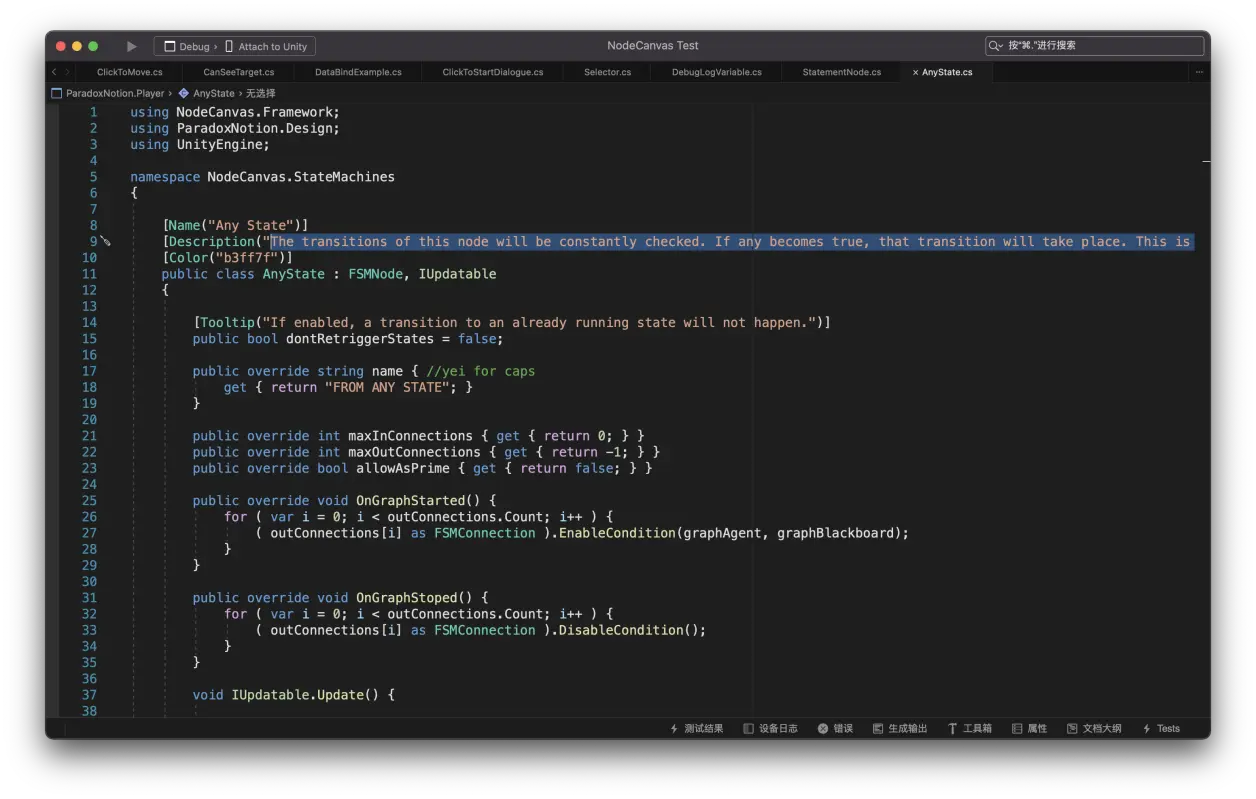

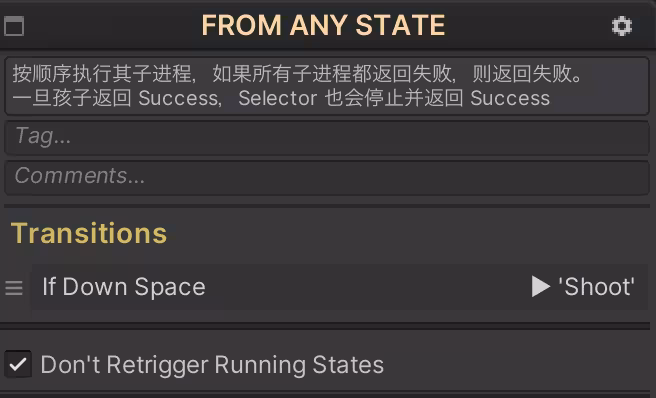

双击想要更改的节点，将图5-1高亮部分改成中文翻译或者其他你想修改的都可以，效果如5-2（谷歌翻译结果）

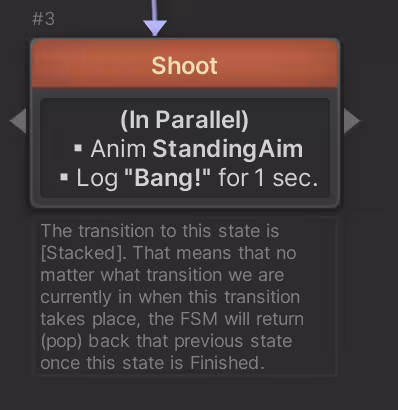

同样的，在每个节点都有可编辑的 Comments 和 Tag，在 Commects 里输入这个节点的作用可以方便记忆，如图5-3
· 菜单栏 Tools 工具

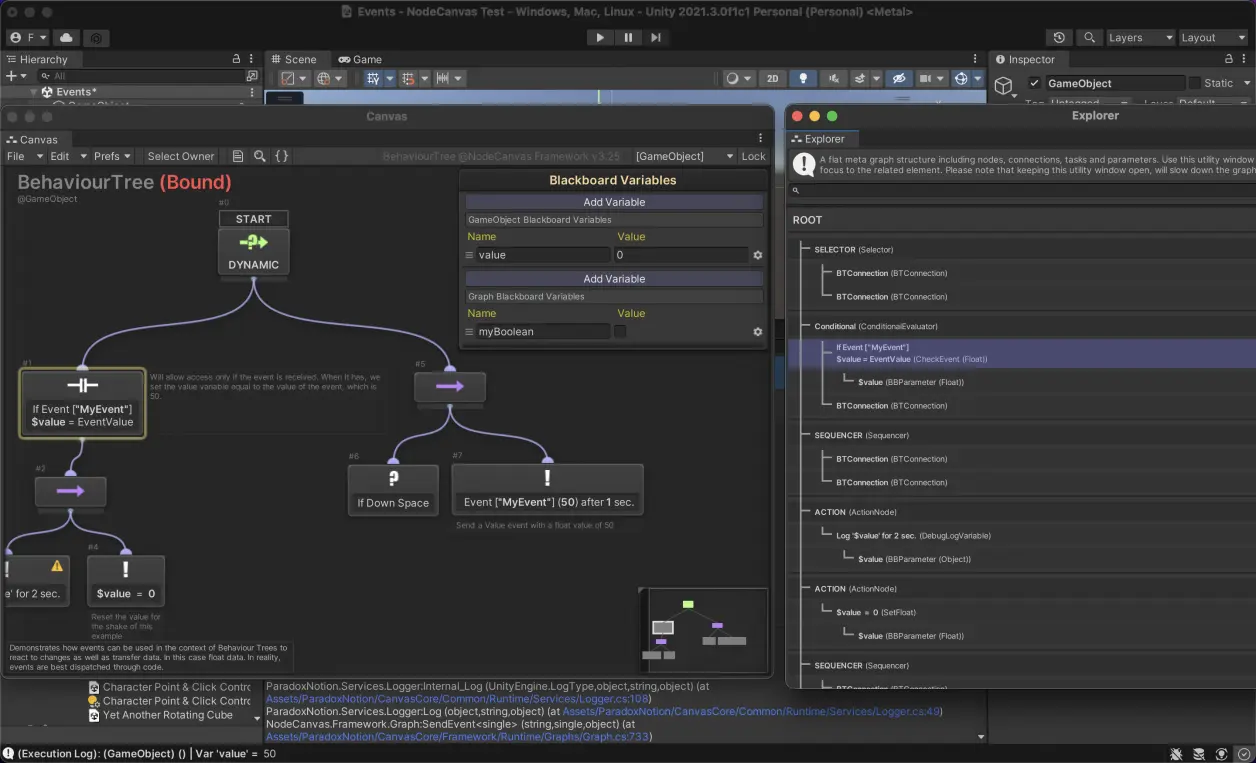

有很多可视化工具也可帮助你的开发过程，如图5-4，例如这个 Graph Explorer，另一种竖式查看根节点看法，鼠标触摸有颜色提示如图5-5
六：结语
感谢各位的观看，这也是我学习的一个笔记记录，希望对你有帮助，
如有错误还请指正，
再次感谢！
