上周末~我非常幸运的买到了一台SM1183XXXX~ 感觉很有可能是传说中的1Chip~
于是有了如下的资料~供参考~
本文集合了目前(2022.3.14)网上有关SFC(超级任天堂) 1Chip型号的日语与英语相关资料~
供参考~
スーパーファミコン（SFC）は中に入っている基板の種類などによって画質が変わり、特に画質のいいものは中に入っている基板に印字されている名前から『1chip』と呼ばれています。
この1chipのSFCについて、基本的には特殊ドライバーを使ってSFC本体を開けて直接チップに印字されている名前を目視しない限りは確認できません。ただ、SFCの本体裏にある数字を見ることである程度は予測できるので紹介します。
目次
1. 基板の種類について
2. 1chipの種類について
3. 1chipのSFCの見分け方
3.1. SHVC-JPN-1ラベルについて
4. スーパーファミコン ジュニアについて
5. SFC本体の開け方
6. まとめ
基板の種類について
SFC本体に入っている基板は製造時期によって異なり、それぞれ名前が付いています。

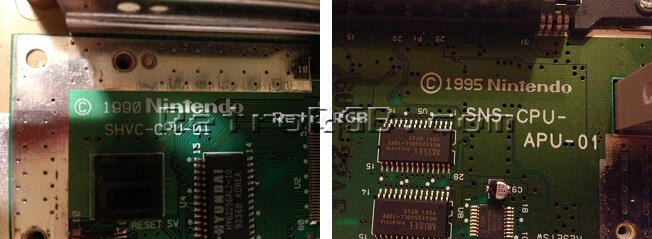

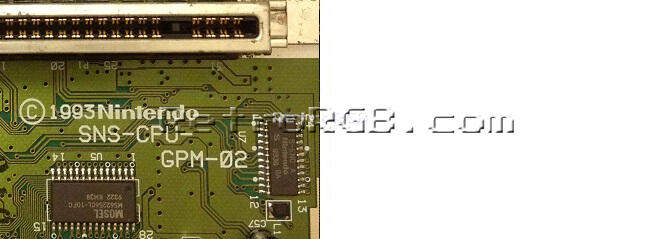

一番初期のものは「SHVC-CPU」、年数が進むにつれ「SNS-CPU-GPM」、「SNS-CPU-RGB」、「SNS-CPU-APU」と中の基板も変わっていきます。
この中で、「SNS-CPU-APU」の次に出てくるものがお目当ての「SNS-CPU-1CHIP」となります。
1chipの種類について
高画質、さらに高音質と言われている1chipのSFCですが、この1chip基板には01～03までの種類が存在し、この番号によって画質も異なります。

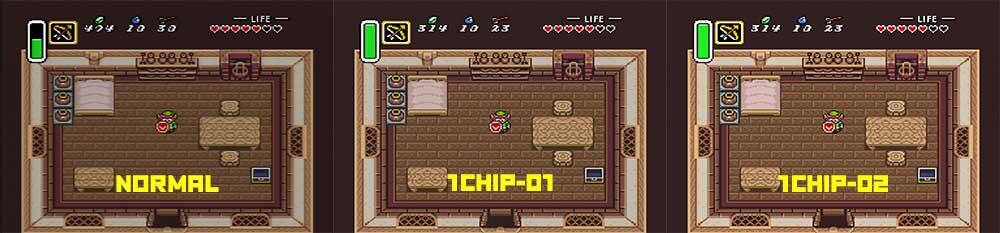

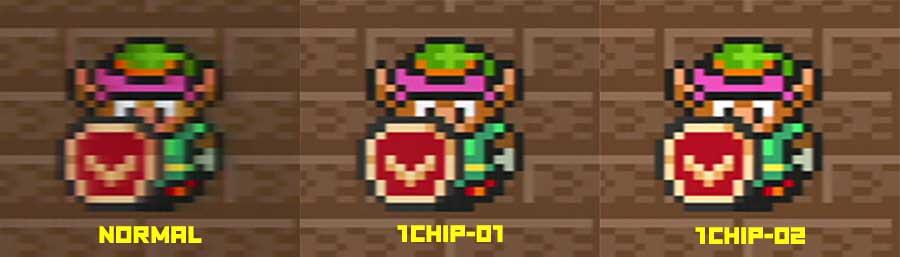

スーパーファミコンの製造時期などによる画質の違いを見てみる
さすがに私も全ての型番は持っていないので検証されている方のWebサイトを貼っておきます。キャプチャの環境にもよりますが、実際の見え方は中の基板によってこれくらい違うという参考にしてください。
ちなみに1chipのSFCを使う上では使うケーブルも重要で、例えばコンポジット端子のものを使うとなると画質が粗すぎて1chipの意味がほとんどありません。1chipを使うならS端子ケーブルかRGBケーブルをご使用ください。
1chipのSFCの見分け方
1chipの見分け方はネット上に様々な情報が散在していますが、海外サイトが一番詳しいのでそこで得た情報をここに載せておきます。

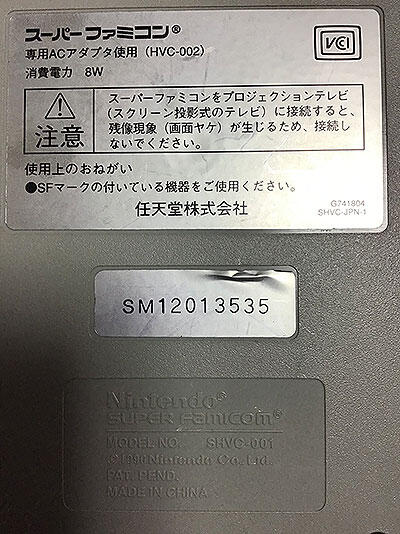

まず、基本的に見るのは本体裏にある型番です。 日本で発売されたSFCは本体裏の型番が「S」から始まるものと「SM」から始まるものがありますが、「S2502」以降の型番は1chipである可能性が高く、また「SM1193」以降の型番も1chipである可能性が高いです。
SNES_SN.xlsx
SNES_SN : SN
海外有志の方が実際に買って開けてみた型番を公開してくれていますが、1chipのSFCが入っているものは型番でも最後のほうの数字になります。
実際のスプレッドシートを見ていただくと分かる通り、ある時期は1chipと別のものが混在しており、数字が高いからと言って1chipとは言えないこともあります。この付近の型番のものを買うときに1chipが手に入るかどうかは運となっています。
SHVC-JPN-1ラベルについて
型番が書いてある上にある大きいラベルの右下に「SHVC-JPN-1」という文字があることがあります。
この文字が印字されている場合は1chipが確定という記事を見たことがありますが、海外のサイト「SNES Console Serial Database」によると、SHVC-JPN-1の印字がある「S24946228」の中の基板が「SNS-CPU-APU-01」だったそうなので鵜呑みにするのは危険かもしれません。
スーパーファミコン ジュニアについて
SFCの後期には「スーパーファミコン ジュニア」というものが発売されました。
スーパーファミコン ジュニアでは型番に関係なく画面が一番綺麗に映る基板が搭載されています。
ただ、スーパーファミコン ジュニアはコンポジット端子でしか出力できないため、S端子やRGBなどの他の端子を使用できるようにするには本体を開けてはんだ付けで修正を加える必要があり難度が高いです。
SFC本体の開け方
1chipが確定だろうという型番を買っても、やはり最終確認にはSFC本体を開ける必要があります。そして、SFC本体を開けるには特殊ドライバーが必要です。
【ノーブランド品】スクリュードライバー 六角形 3.8mm4.5mm ２個
ノーブランド
価格￥330(2022/03/14 15:22時点)
商品ランキング5,628位
SFC用の特殊ドライバーは様々なものが売っていますが上記のものが一番安く、こちらはおまけでSFCカセットの中を開けるドライバーも付いてきます。
レビューにもある通りこれは持ち手が付いておらずかなり回しづらいので、差替式ドライバーがないと回せないくらいに考えてください。私がこのドライバーを使ってSFC本体を開けたときはベンチでドライバーを掴んで強引に回しました。
【Amazon限定ブランド】Kingsdun 特殊ネジ用 特殊ドライバー 六角ドライバー 精密ドライバー スクリュードライバー 任天堂ドライバー ゲーム機ドライバー スーパーファミコン用ドライバー 星型ドライバー 星型 3.8mm 4.5mm ニンテンドー特殊ネジ Nintendo/任天堂/SNES/N64/NES/SEGA SFCカートリッジ/ゲーム機の分解、交換、修復、清掃、修理ドライバー ２本セット
Kingsdun tools
価格￥900(2022/03/14 15:22時点)
商品ランキング5,426位
確実に回したいならこちらのドライバーのほうがおそらくおすすめです。
まとめ
基本的には海外有志の方が作成されたスプレッドシートを見ながら本体裏の型番を見ればそれが1chipかどうかは判別できます。
ただ、本体を分解されて中の基板を入れ替えられたら終わりですし、有志の方が作成したものとは言え間違いがあるかもしれません。どうしても1chipのSFCが欲しい場合は中身を開けて1chipなことが確定したものをフリマサイト等で買うといいでしょう。
1Chipスーパーファミコンの型番による本体の見分け方【シリアル番号を徹底調査】
ということで、オークションやフリマ、アマゾン、海外サイトなどから、1Chipスーパーファミコンに関するシリアルナンバーを徹底的に調査。その結果、一部の例外はあるものの、概ね目安になりやすい型番を把握することができました。
これらの情報が書かれている場合、上位2～3桁の数字しか書かれていない場合がありますが、実際はもう少し細かく分かれている場合もあるため、最低でも数字の部分が4～5桁ほど書かれていないと参考にならないかもしれません。
1Chipスーパーファミコンの特徴
日本では1990年11月21日から発売が開始されたスーパーファミコンですが、この1Chipと呼ばれるものは、その最後期に発売されたものです。以前はふたつのビデオチップを搭載していましたが、それをひとつに統合したものがこちらのモデルになります。
特徴としては、従来モデルと比較してやや明度が高いため絵がハッキリと明るく見える傾向にあります。
さらに、この1Chipスーパーファミコンは、その短い間に少なくとも3回のモデルチェンジが行われています。「1CHIP-04」が存在するかはもはや都市伝説レベルですが、最後期の「1CHIP-03」はほかのふたつに比べて最も映像がシャープで綺麗だと噂されています。
ただし、この「1CHIP-03」は「1CHIP-01」と「1CHIP-02」にはあったCSync信号のチップがなぜか省略されてしまっています。こちらについては、改造することでCSyncに対応させることができます。
1Chipスーパーファミコンの型番による見分け方
まずは、下のリストをチェックしてみてください。下二桁は伏せ字にしてあります。それ以上の部分が伏せ字になっているものは、その部分しか明かされていなかったものになります。（？）と書かれているものについては、チップの型番の表記が明確になったかものです。
「1Chip-01」は、概ねS2471XXX～S2498XXXあたりと、SM1183XXXX～SM1200XXXXあたりが該当。 「1Chip-02」はSM1202XXXX以降と、S2499XXXX～ S2521XXXXあたりが該当。 「1Chip-03」は極端に数が少なく、S2522XXXX以降という感じです。
ただし、赤字で表示したシリアルのものもあり、理由はよくわかりませんがときおり異端のシリアルナンバーのものも散見できました。
ちなみにSMから始まるシリアルは、中国製のものを表しています。同じチップでも日本製との違いがあるかは不明です。
すでに「1CHIP-02」の本体は入手済だったため、秋葉原に出かけて下記のシリアルを参考にしながら「1CHIP-01」の本体を探しに出かけてみました。結論からいうと、スーパーポテト秋葉原店で１台だけ見つけることができたのですが、こちらのお店ではシリアルも含めて探しやすくなっています。
1Chipスーパーファミコンの見た目的な特徴のひとつと言えるかもしれませんが、発売が最後期だったということもあり、比較的色あせしていない本体が多い感じがします。
ちなみに、同じ秋葉原のレトロゲームショップではレトロげーむキャンプはシリアルの部分にチラシが入っているため確認できないので、行くだけ無駄。駿河屋は本体を見かけませんでした。

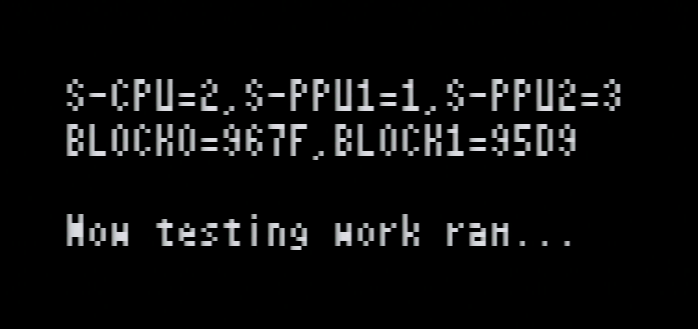

また、「Super Nintendo Console Database」というサイトで、一部ゲームでCPU/PPUのバージョンをチェックする方法が紹介されています。そこで紹介されていた『ライオンキング』と『デビルスコース』を入手し、実際に1Chipのスーパーファミコンとそれ以前の機種を含めて確かめてみました。

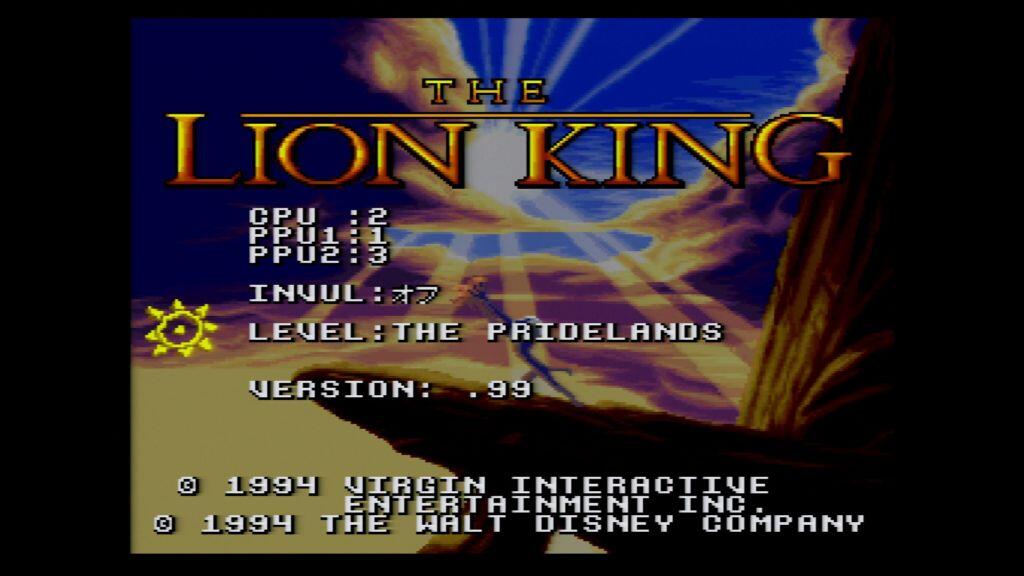

ライオンキング
「Option」画面でB、A、R、R、Yキーを押す。
デビルスコース
「モードせんたく」で「メンバーデータ」を選択（Bボタンで決定）。「とうろく」を選び10番目のスロットに「T&ESOFT」と入力。1度電源を切り、LとRボタンを同時に押しながら電源を入れるとテストモードがスタートします。
結果は･･････いずれの機種でやった場合でも同じ表示に。あまりこのテストをやること自体意味はなさそうです。

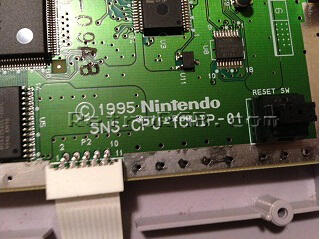

SNS-CPU-1CHIP-01
S246574XX（？自称1Chip）
S24741XXX S247539XX S247805XX（？） S247814XX

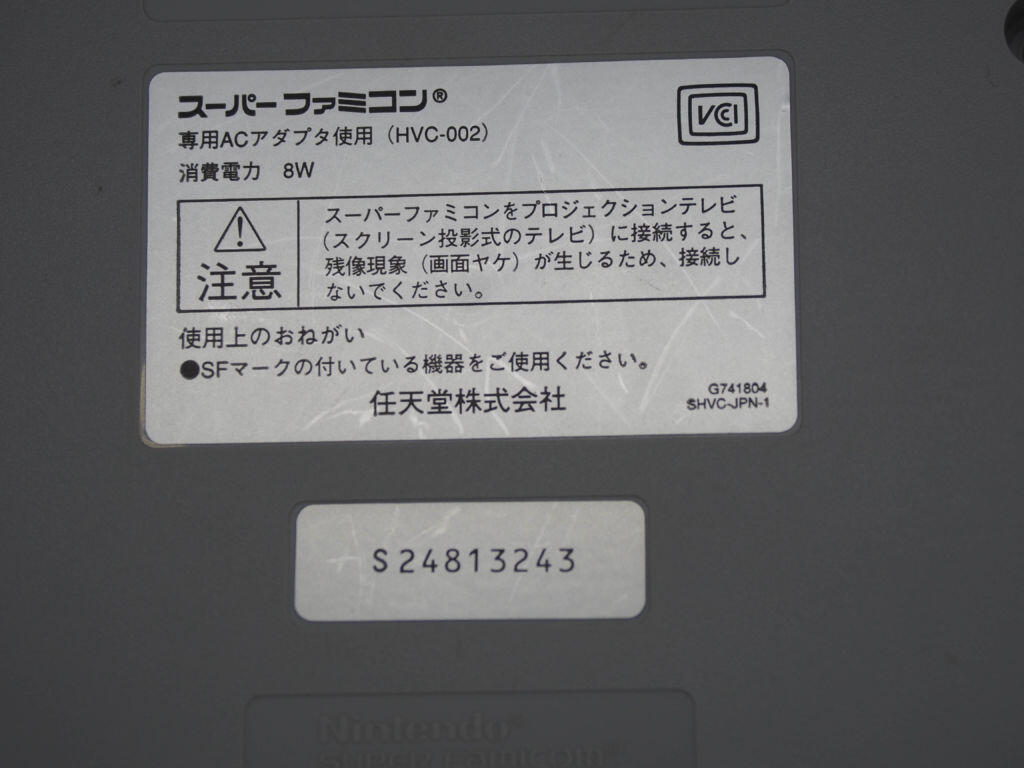

S248005XX S24813243（スーパーポテトで買ってきたやつ） S248201XX S248213XX S248433XX S248581XX（？） S248777XX
S249131XX S249299XX S249557XX S249736XX S249744XX S249755XX S2498XXXX
SM118381XX（？） SM118726XX（？） SM118874XX
SM119723XX SM119771XX（？） SM119777XX（？） SM119794XX SM119977XX（？）
SM120003XX SM120022XX SM120054XX

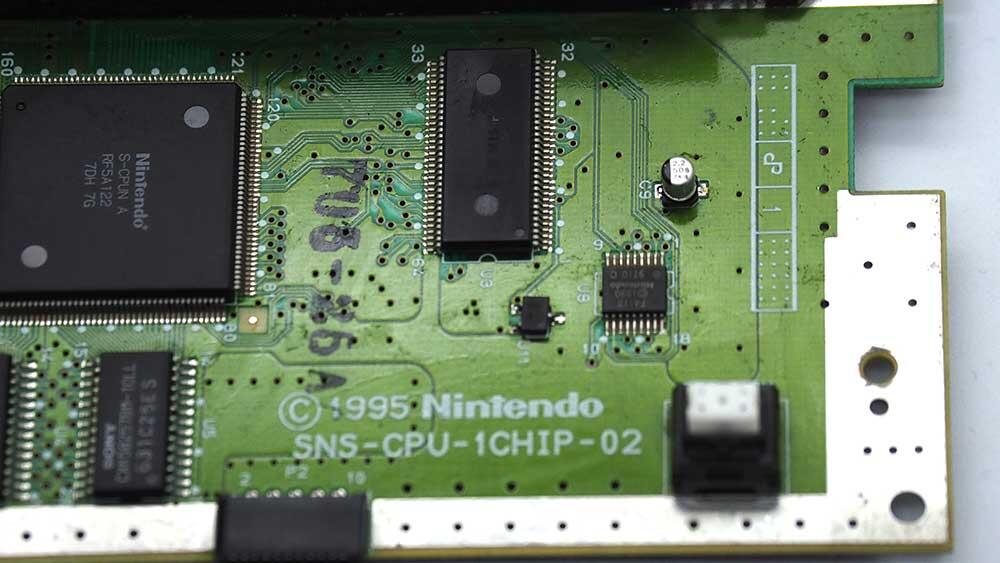

SNS-CPU-1CHIP-02
SM118120XX
SM12025235（←追加で入手したもの） SM120288XX SM120316XX SM12039539（←以前入手したものの壊れた機種） SM1248XXXX SM120488XX（？） SM120590XX
S249932XX S249938XX（？）
S25XXXXX S250XXXX S250543XX（？） S250944XX
S2511XXXX S251183XX S251496XX S251500XX S251665XX S251834XX S251897XX S251908XX S252XXXXX S252139XX
SNS-CPU-1CHIP-03
S25089XXX S251986XX
S252226XX（これ以降が03の目安） S2523XXXX S252448XX S252560XX S252351XX S252560XX
SM120688XX（最近筆者が入手したバージョン）
スーパーファミコンジュニアをRGB改造することで1Chipスーパーファミコンと同等の性能に
スーパーファミコンの廉価版として1998年3月27日に発売された『スーパーファミコンジュニア』ですが、こちらも後期同様1Chipの基板が採用されています。残念ながらコンポジット出力しかできないのですが、改造することで1Chipスーパーファミコンと同等の画質が得られます。
つまり、高価なお金を出して「1CHIP-03」などを探すよりも、安価に入手したい場合はこちらを狙ってみるのも手でしょう。この記事を書いている時点では見かけることができませんでしたが、ヤフオクでは簡単に改造が行えるキットも販売されているようです。
いいことばかりじゃない？ 1Chipスーパーファミコン特有のバグも
絵が綺麗になっていいことづくめという印象の1Chipスーパーファミコンですが、そうそう喜んでいいわけでもないようです。実はいくつかのソフトで不具合が発生することが報告されています。
1Chipスーパーファミコンだけではなく、スーパーファミコンジュニアでも同様の現象が発生します。具体的には、画面上のグラフィックがバグったり、極端にフレームレートが下がってしまったりといった感じのようです。
また、筆者はすでに所有していた 「1CHIP-02」の本体が壊れてしまいましたが、耐久性も以前のモデルと比較して低くなっているという噂もあります。 1Chipスーパーファミコンの場合、サウンドチップが不良で画面が起動しなく例が多いそうです。これらについては真偽は不明ですが、発売から20年以上の月日が経過しているため、ある程度はしかたがないことかもしれません。
■不具合があると言われているソフト ・ アラジン ・ スターオーシャン ・ スターフォックス ・ スーパーストリートファイターII ・ スーパータリカン ・ ソウルブレイダー ・ デザートファイター 砂の嵐作戦 ・ デモンズブレイゾン 魔界村 紋章編 ・ ファイナルファンタジーUSA ミスティッククエスト ・ マジカルポップン ・ ルドラの秘宝 ・ 奇々怪界 謎の黒マント ・ 超魔界村 ・ MOTHER2
Finding the 1CHIP SNES
1CHIP SNES
As described in the SNES Version Compare section, the 1CHIP SNES is the best version of the original Super Nintendo system. I list a few tricks below on how to narrow your 1CHIP search, but the only way to be 100% sure that you have a 1CHIP, is to open the console.
What to look for:

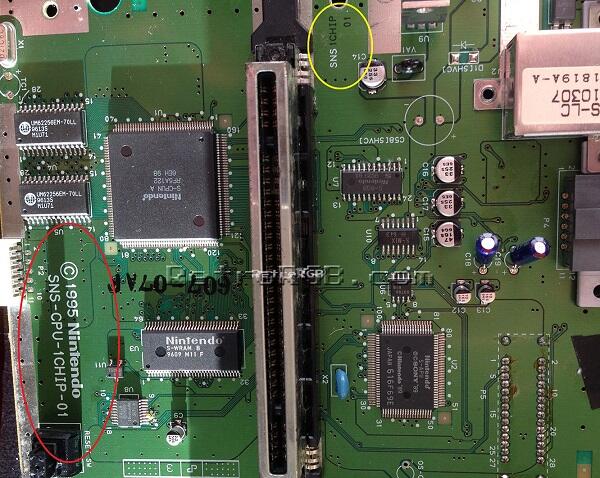

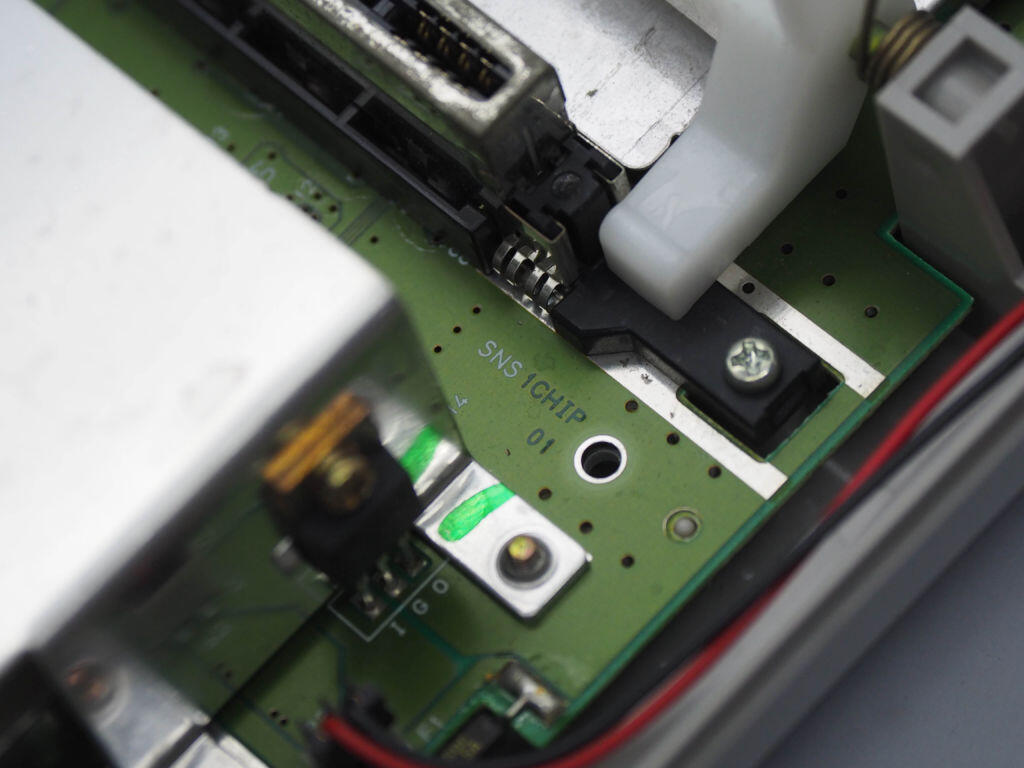

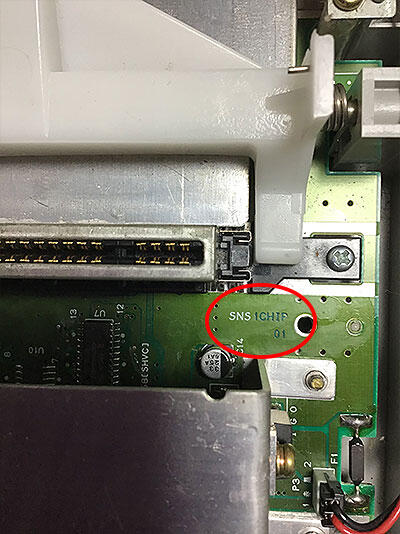

Use a 4.5MM game tool to take the top off your SNES console. Next to the cartridge input, you’ll see the board revision labeled “SNS1CHIP” circled in yellow in the picture below. If you remove the metal cover plate (under the cartridge release lever), you’ll see the final verification you’d need: The actual “1CHIP” S-CPUN chip, as well as the full motherboard revision (circled in red below). Any 1CHIP revision is good: -01, -02 and -03. Click for full-sized:
Compared to other models:
1CHIP (good):
Others (bad):
North American 1CHIP consoles are found in consoles with serial numbers that start with “UN3”. Not every “UN3” is a 1CHIP, but every 1CHIP I’ve seen (that wasn’t moved in a case swap) has a serial number such as “UN321907569”. It’s possible serial numbers starting with “UN31” were the first to include the 1CHIP, but I’ve seen the occasional SNS-APU-01 motherboard in a case starting with that serial number, so there really is no other sure-fire way to tell, other then opening the console. A few places have stated that PAL 1CHIP consoles are much easier to find. I haven’t been able to test this myself, but it’s been said that if you remove the expansion door on the bottom of the console and it looks like the top photo (no dots), it’s a 1CHIP. Click for full sized:
Superfamicom.org also lists ways to use a few game’s debug menu’s to list what chips are inside. This is handy if you already own one of the games listed, or if you have a ROM cart: http://superfamicom.org/console-serial-database For more info, you can check SNES serial lists. The second link also lists games with test menus: https://docs.google.com/spreadsheets/d/1q1H5eQYEG_evwpVmAVMAXa9UC6SAcvblr5igUnmpwRk/pub?output=html http://superfamicom.org/console-serial-database
Super Nintendo 1Chip: best version or overrated?
In 2014 I wrote here on Skooter Blog on how not all Mega Drive are the same. Later I compared the sound of a Mega Drive III Tec Toy and a Sega Genesis the first model.
But these differences are not unique to Mega Drive. Virtually all console presents changes in internal components throughout your life cycle, Although externally they continue equal or nearly equal, complicating the lives of who wants to buy a specific version.
And with the Super Nintendo was no different, He went through several internal reviews, the main one of which occurred in 1995, with the emergence of a PCB named 1Chip. She takes that name because the CPU and the two Super Nintendo PPUs were combined in a single chip, probably to cut costs.
The fact is that the Super Nintendo 1Chip has considerable differences with regard to previous models. Perhaps the main her is the image. The Super Nintendo 1Chip presents a remarkably sharper image.
The Super Nintendo of my childhood 3Chip model (or 2Chip), specifically the review 2/1/2 (CPU v2, PPU1 v1, PPU2 v2), do I have to 1993 today. But I also have a 1Chip (review 2/1/3), I won a few years ago. Here are some screenshots comparing them. In both cases, the Framemeister XRGB Mini was used with the same settings and the capture was done with Elgato Game Capture HD60, so the only variable was the console.
Tip: Open the links of the images in two separate tabs, switch between the tabs to see the difference.

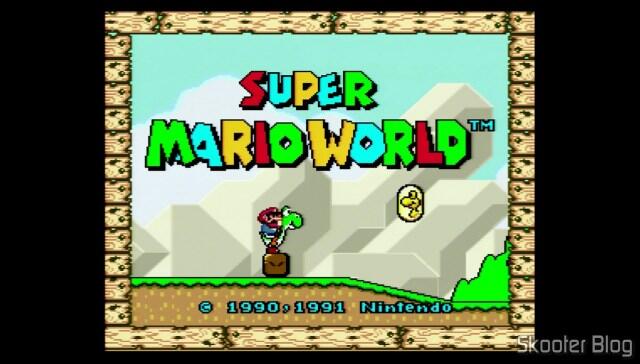

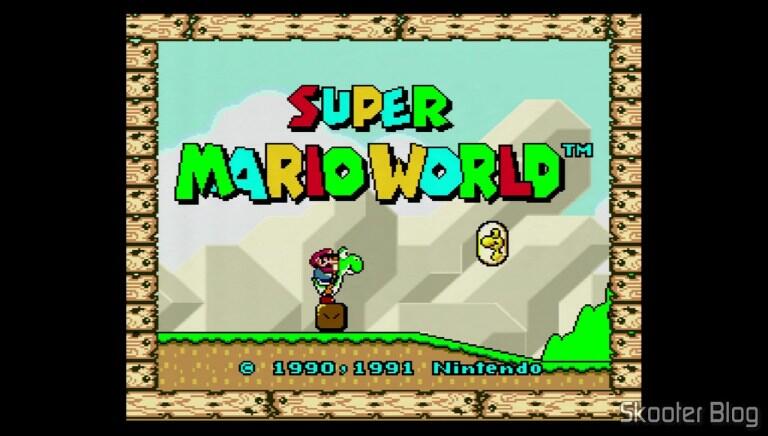

Super Mario World on Super Nintendo 3Chip (2/1/2).
Super Mario World on Super Nintendo 1Chip (2/1/3).

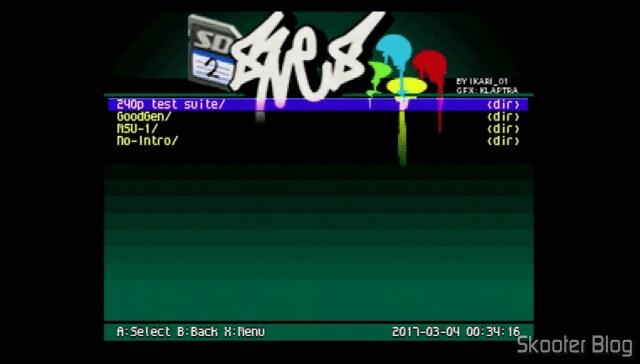

SD2SNES menu in Super Nintendo 3Chip (2/1/2).
SD2SNES menu in Super Nintendo 1Chip (2/1/3).
The graphical differences have made the Islands 1Chip quite sought after. Sellers generally charge more expensive when they know those differences and are selling this review. A lot of people who already had a Super Nintendo from another model tried to buy a 1Chip. There are even those who bought several in hopes of finding some 1Chip.
Furthermore, there 3 different 1Chip reviews, and there's not much consensus on which one is the best, Since there are SMall variations even within the same review, but the latest 1Chip-03, seem to be the most sought after, Although they are the only ones who need a against to emit the signal CSYNC, What does not occur in other.
In Brazil find a 1Chip isn't so hard, Since Nintendo came late here, by Playtronic (joint venture of gradient and Star) and then the Gradient. My 1Chip is the Gradiente. Most of the islands of Playtronic are 1Chip. And the consoles with manufacturing Gradient label seem to be all 1Chip.
But not all are advantages in Super Nintendo 1Chip. The review is also known for presenting some glitches in the graphs of some games, effect of “Ghost” in some funds, and white levels too high. The last SD2SNES firmware to back some attempts to circumvent these limitations. The Byuu, author of BSNES/Higan, I said 1Chip is so different internally that resembles a clone system.
For these and others I'm in doubt if it really is worth investing time and (Very much) money in search of a Super Nintendo 1Chip. Yes, I understand very well to get the best image possible in the original hardware, otherwise I wouldn't be using my Super Nintendo with a cable RGB SCART w/CSYNC and multicoax and an Framemeister. The question is whether it is worthwhile to accept glitches and other problems in Exchange for a slightly higher sharpness.
I personally have never used the Super Nintendo 1Chip as my main console. The Super Nintendo of my childhood 3Chip review 2/1/2 do you do this role. In part by special affection for him be with me since 1993, and also because my 1Chip has a defect: the RESET button doesn't work.
This week I even tried repair RESET button of my Super Nintendo 1Chip to test him as Super Nintendo main for a while. But unfortunately your PCB is not in good condition, the tracks are lost around the reset and oscillator (remnants of a nut transcoding?), and I ended up giving up on him. Trashed.
For a moment I thought about buying another Super Nintendo 1Chip, but I know how hard it is to find a Super Nintendo in good condition today, even more specific template. Who has a Super Nintendo well maintained, no scratches and latches, without oxidations on the boards, tagged gifts and stored, etc. not sell or ask too expensive for him. I don't see the My 3Chip in any way, because he is in perfect state of conservation, as I have shown here in Skooter Blog.
I think if we are giving up originality and making concessions to glitches in favor of better image on Super Nintendo, a more appropriate path is the Analogue Super Nt. Yes, I know it's not an official product, and that is not cheap, but it offers the best image you can get today with a Super Nintendo, better than 1Chip, and without latency as the emulators. Its core, running on FPGA, is based on early versions of Super Nintendo and, therefore, without glitches. He combines the best of all versions of Super Nintendo.
I know that the Super Nintendo 1Chip is an official product, but like Byuu said, It's practically a clone. And clone on clone… Remember, the Super Nintendo Classic Edition It is also an official product, but it's not true to the original hardware, being just an emulator, and even less than the Higan, which is the best emulator of the Super Nintendo and without any relationship with the company.
Ultimately, for those who do not have a Super Nintendo, There are good reasons for wanting an original console, No matter which version is. There are also good reasons to buy Analogue Super Nt. And there's even good reasons to buy Super Nintendo Classic Edition or only emulate with the Higan. It all depends on what we are seeking. May be the original experience factor, can be the nostalgia factor, may be the search for the best image, can be the best cost-benefit, and can be all together and mixed.
But for me, with my use, Today I see little motivation to go after another Super Nintendo 1Chip. On the other hand, I am very interested in Analogue Super Nt and am considering go on pre-sale for classic model, that will be posted on September. The black model is with prompt delivery, but the classic I like better. And is a new product, without the surprises that sometimes appear when we bought a console used by the Internet.
With the Analogue Super Nt I would have the best of both worlds: have the original Super NES still of the first reviews, to answer the question the original experience and nostalgia, for being my Super Nintendo kindergarten. And also would have, with the Analogue, the best chart, all digital via HDMI, without SCART cables or upscalers.
