ESP32 LVGL FATFS 文件系统移植

临时工的林

编辑于 2022年06月09日 20:35

收录于文集

共3篇

大过年的干什么呢？写写博客吧。。。

玩UI设计，许多时候需要用到图片资源，或者需要存储其它什么音视频等，都需要很大的存储空间来储存数据，仅靠ESP32板载的几M Flash是远远不够的，所以需要外扩存储器，比如SD卡、eMMC等大容量存储器。而想要轻松地操作这些存储器，我们就需要借助文件系统，就像在电脑上点点鼠标打开、保存、关闭文件那样简单，至于文件系统具体是何物，大伙百度上搜吧！文件系统又有许多种，这里移植嵌入式系统中常用的FATFS文件系统。

那么文件系统在整个嵌入式软硬件系统当中处于什么位置呢？从最底层的硬件层开始，就是我们的SD卡这些存储器电路，与我们的MCU微控制器相连，SD卡和MCU之间如何通信，就是更上一层的通信协议层，实现通信协议层，SD卡实际上就能和MCU说上话了，但数据存储以及管理起来十分困难，所以就搞了一样东西出来帮助我们管理这些存储空间，使我们能够十分方便地使用这些存储空间，这样东西就是我们更上一层的文件系统层。有了文件系统层，我们的应用层也就可以借助文件系统提供给我们的接口来使用SD卡了，想要创建一个文件，就直接创建一个文件，完全不用管这个文件被存储在SD卡的什么位置。

所以，想用文件系统管理SD卡，大致要实现三个方面。第一，实现SD卡和MCU之间以某种通信方式进行通信，比如SPI、SDIO。第二，实现以通信方式为基础，MCU能在SD卡存储空间中读取和写入任一个扇区的数据。第三，把MCU能够访问SD卡扇区的这种能力对接到文件系统接口当中，让文件系统也能够访问SD卡的任一扇区。

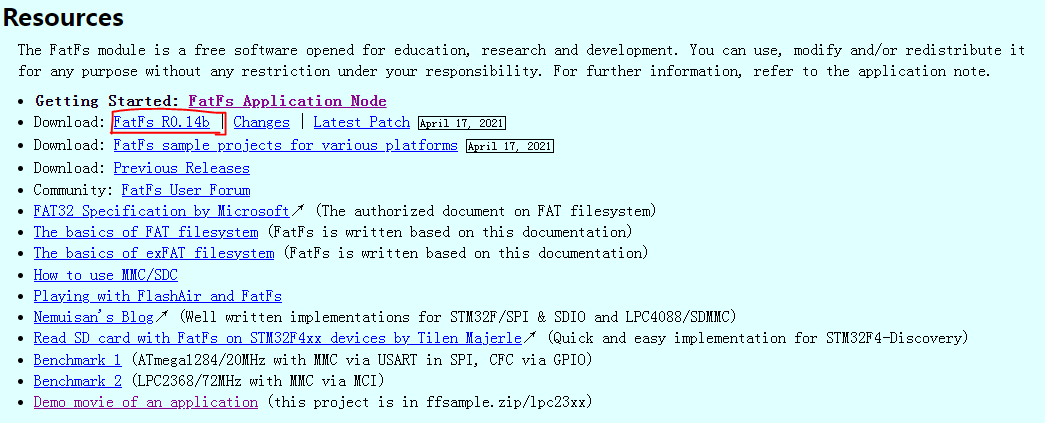

我们无妨来简单快速看一下FATFS源码。打开FATFS官网。拉到最底下资源下载源码。

解压缩后进入source文件夹。

其中源码文件就那么几个，diskio.c是底层磁盘IO对接模块，ff.c是文件系统内核功能模块，ffconf.h是文件系统配置相关，ffsystem.c是FatFs 的操作系统相关函数示例代码，ffunicode.c是FatFs R0.13+ 的编码处理相关函数。我们实际移植时只需关心diskio.c就够了，这就是文件系统与底层SD卡等磁盘关联的接口模块，里面有几个函数接口是需要我们实现的。

看名字大家应该就知道这些函数是干什么的了，就是把SD卡等磁盘设备的初始化接口、读取扇区接口和写入数据到扇区的接口分别对接进去就可以了。最后把这些源码添加到自己的工程目录中即可。OK，移植过程大概就是这么个搞法，至于细节在这里就不再啰嗦啦，因为我们这次移植的设备平台是ESP32,有意思的是ESP IDF已经把FATFS文件系统源码作为它IDF工程的一个组件来使用，那么这个组件是如何在我们自己构建的ESP32工程中使用起来的呢？他与SD卡是如何关联的呢？又是如何对接到LVGL系统中的呢？

FATFS刚好在这里起到承上启下的作用，接下来我们需要做两件事。第一，FATFS与SD卡驱动关联。第二，FATFS与LVGL关联。

先看SD卡怎样驱动。先来看看我自制的ESP32扩展板，先忽略右边的编码器，它是用来作为系统输入的，下一期再说。那么使用的存储设备是这种迷你SD卡，又叫TF卡。

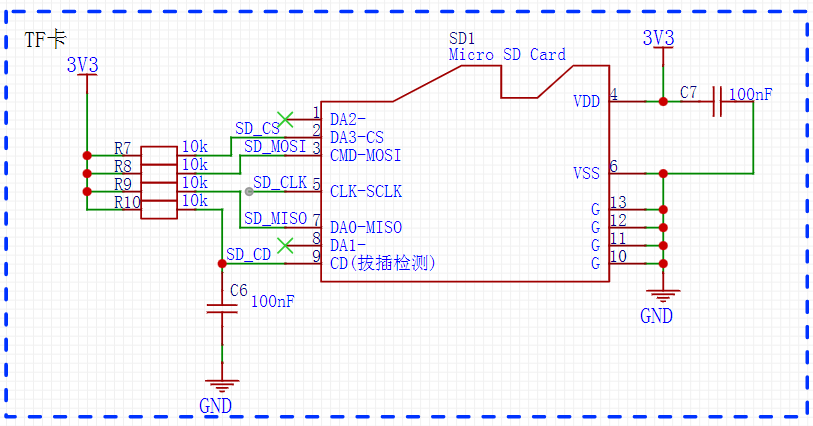

其电路原理图如下。

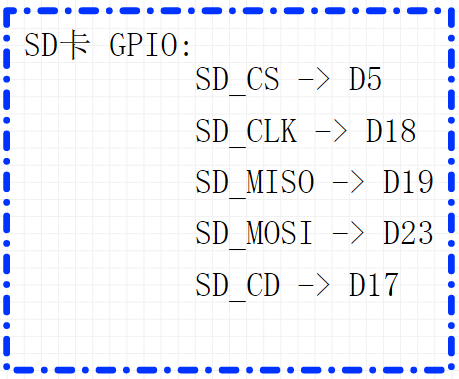

驱动SD卡有两种通信方式，一种是SPI模式，另外一种是SDIO模式。这里我使用SPI模式。那么它与ESP32的接线如下。

可以看出，我使用的是ESP32的SPI3(VSPI)接口，因为SPI2(HSPI)我给了显示屏用了嘛。电路图需要的注意的地方就是信号线要加上上拉电阻。OK，了解硬件资源后，开始做驱动吧。

那么要读写SD卡，先要初始化SD卡，初始化SD卡就要先配置好ESP32的SPI，才能与其进行通信。所以先来配置ESP32的SPI。

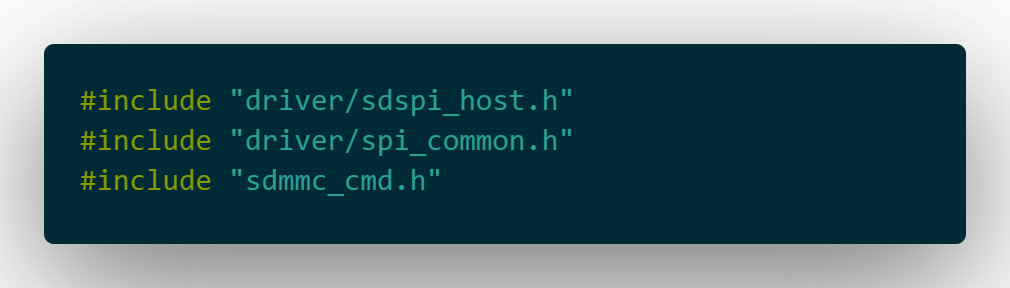

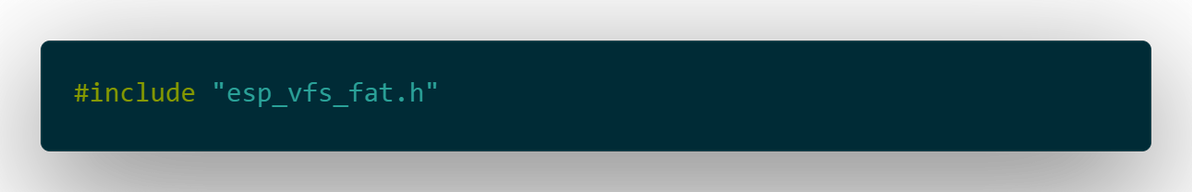

先添加几个与SPI接口相关的头文件。

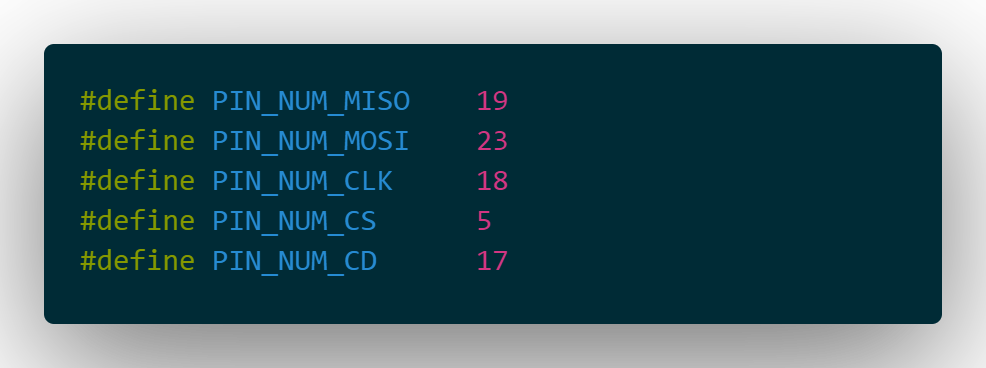

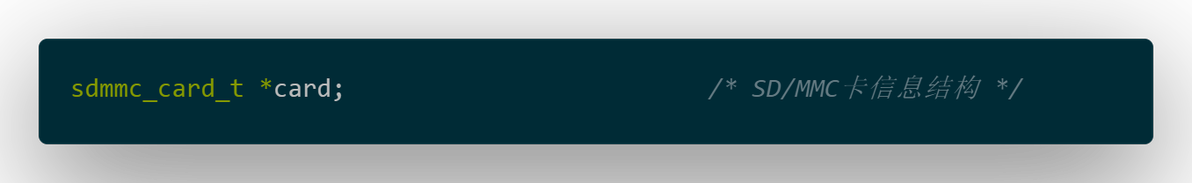

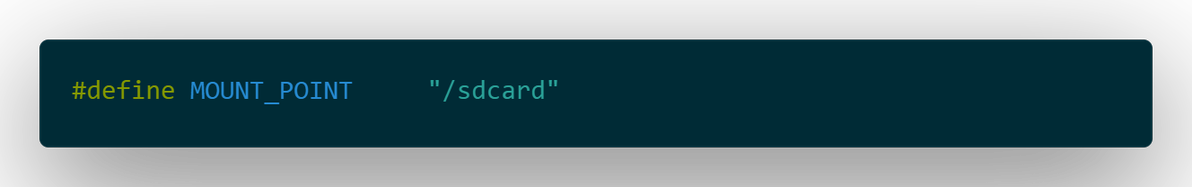

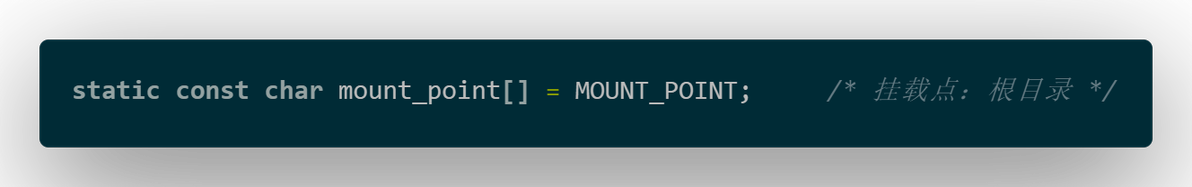

通信接口定义。

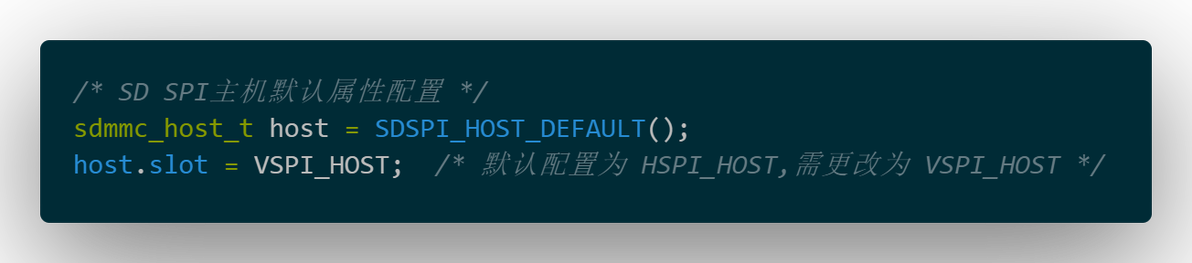

配置SPI主机属性，用接口提供的默认属性，但默认属性中的slot属性默认为HSPI_HOST，由于我用的是VSPI（SPI3），所以需要重新赋值为VSPI_HOST，这个属性代表使用哪个SPI。

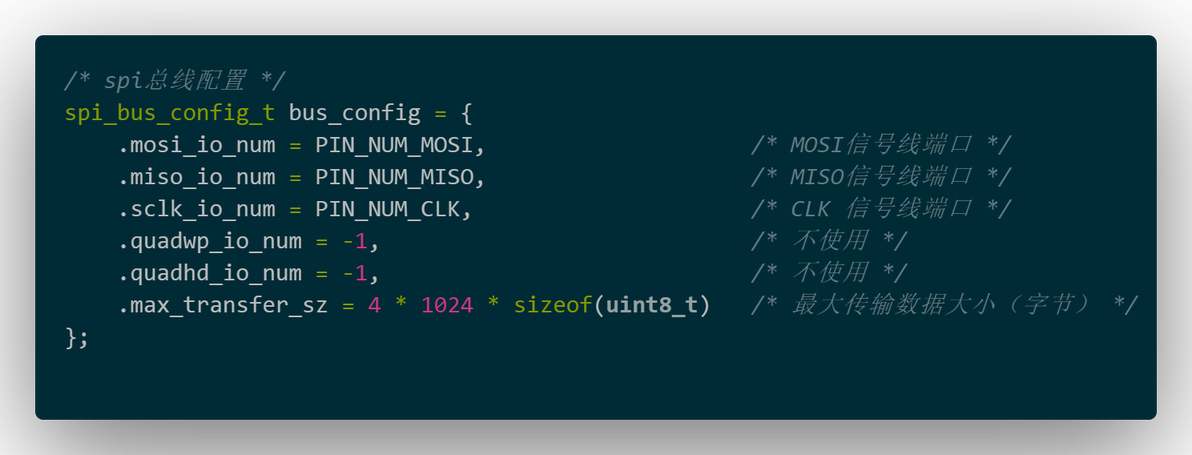

配置SPI总线。

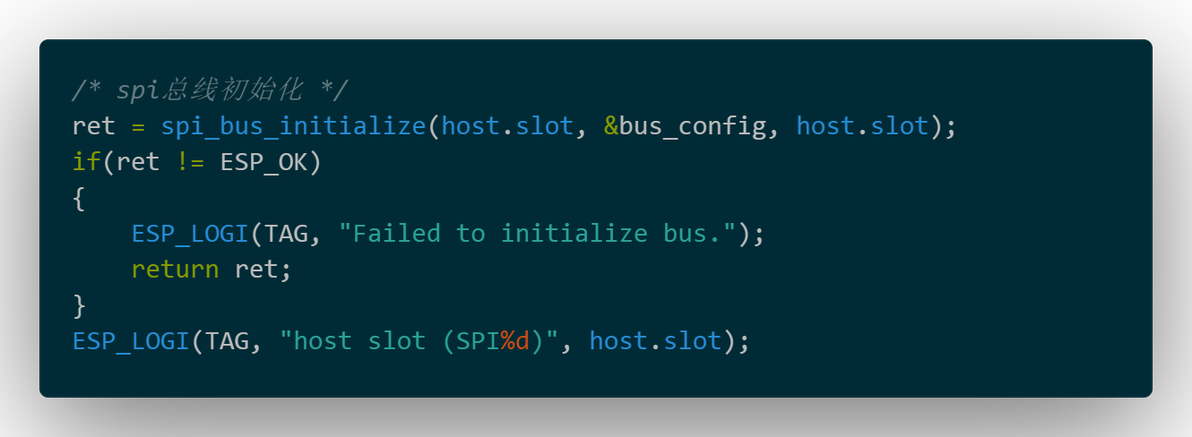

总线初始化。

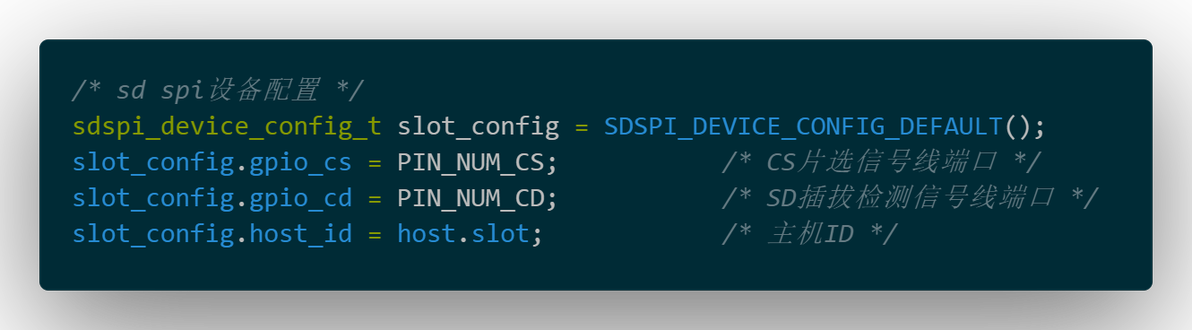

配置SPI设备。

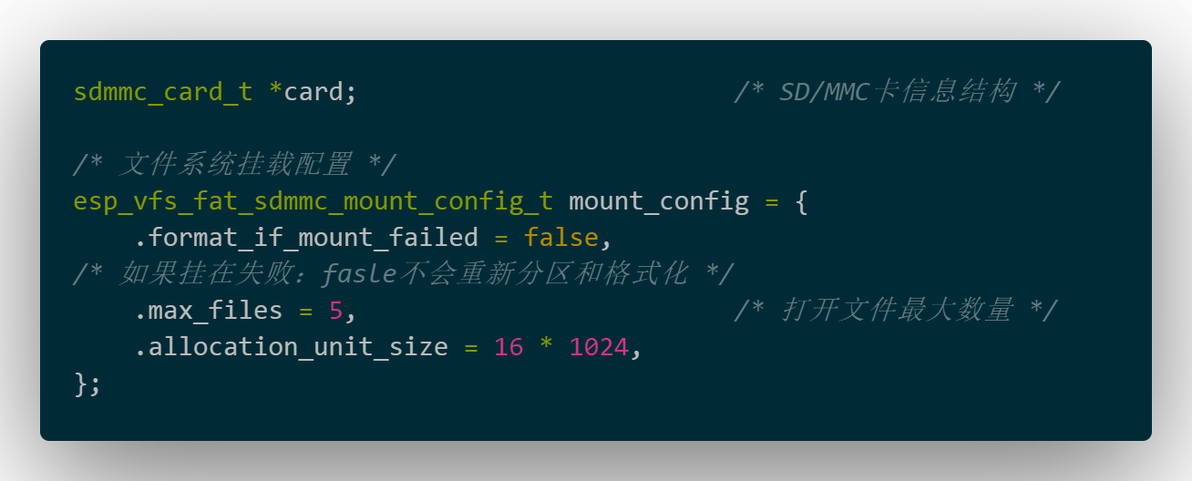

到此，SPI总线以及片选设备已经配置完成。之后ESP32可以向SD卡发送命令和数据了。按道理来说，下一步就应该向SD卡发送一系列初始化的命令，然后挂载文件系统，最后可以开始各种文件操作了。但在IDF工程中我们不用这么麻烦，他又搞了个虚拟文件系统，这个虚拟文件系统把FATFS与SD SPI设备关联起来了，我们用他给的一个接口就能一步把文件系统给挂载了。

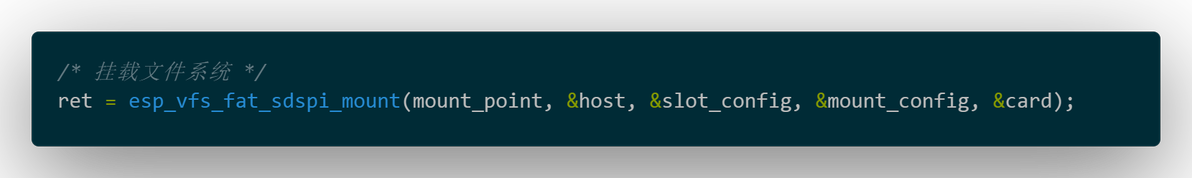

最后一键挂载。就是这个接口把FATFS和SD SPI设备关联起来了，之后就可以使用FATFS的原生接口或者通过C标准库和POSIX函数对SD卡进行文件读写操作了，在这里就不展示了，大家在调试时可以操作一下。

到此，FATFS已经挂载起来了，完成了我们的第一步操作。整个过程，我把它整合成一个组件中。

这是CMakeLists.txt文件，引用fatfs组件。前面说过，fatfs被集成在IDF组件中了，要使用包含即可。

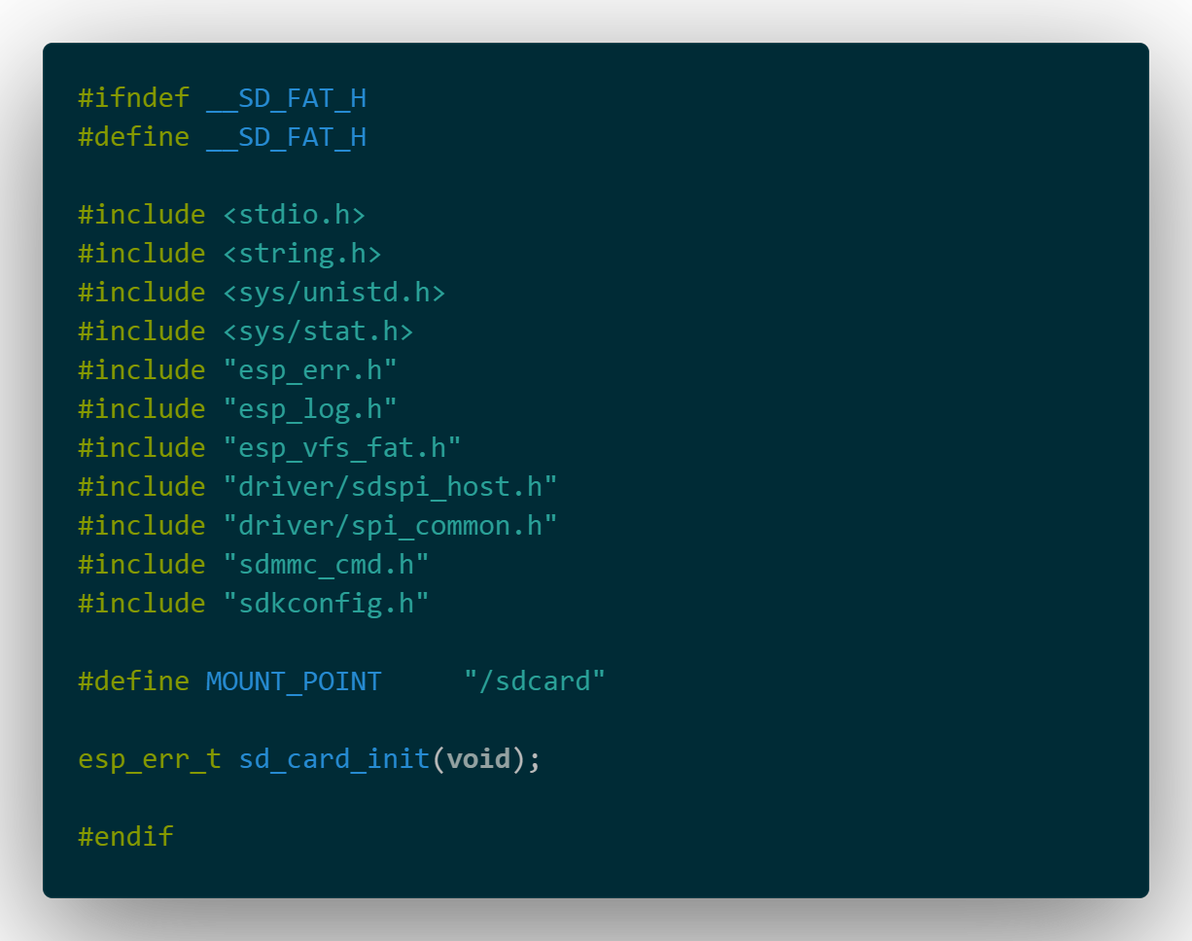

sd_fat.h头文件。

sd_fat.c源文件。

接下来就是把FATFS与LVGL的文件系统接入口对接起来。按道理来说只需把FATFS的那些文件操作的API丢进LVGL文件系统的接入口就OK了的。但是，LVGL官方专门为ESP32的文件系统移植做了一个移植用的组件lv_fs_if。在lvgl的github上可以下载源码。

下载下来后，当做我们工程的一个组件。需要自行添加一个CMakeLists.txt文件。内容如下。

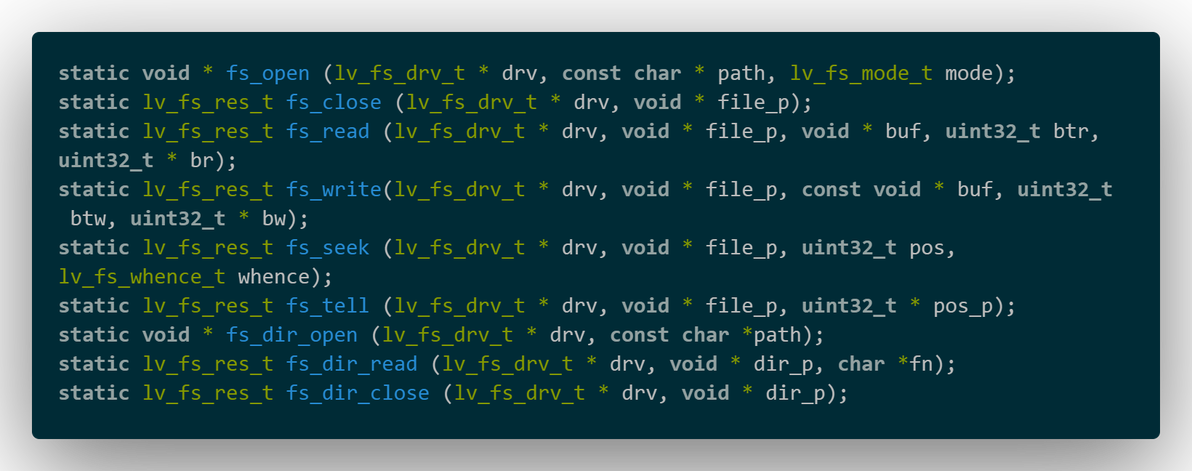

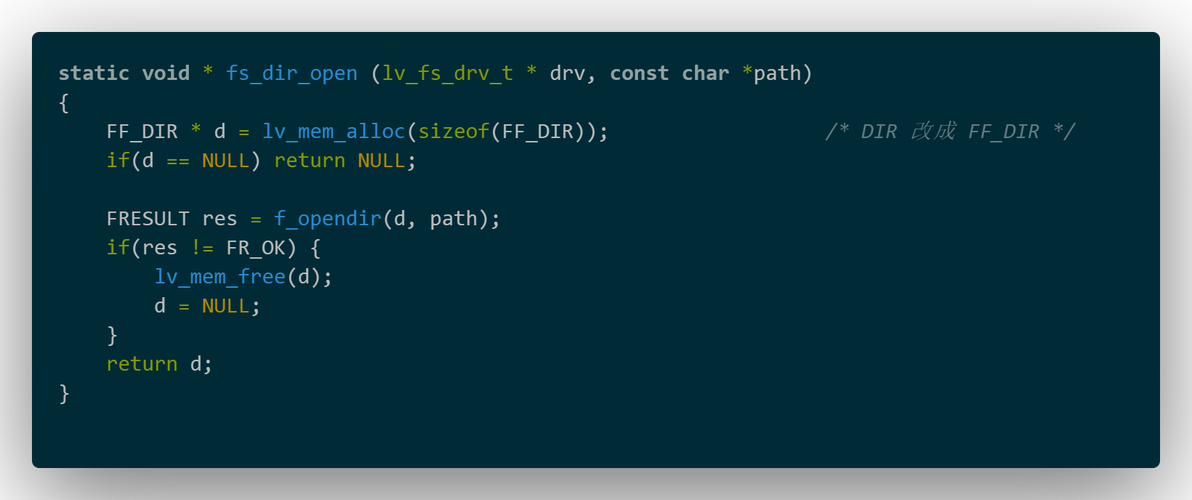

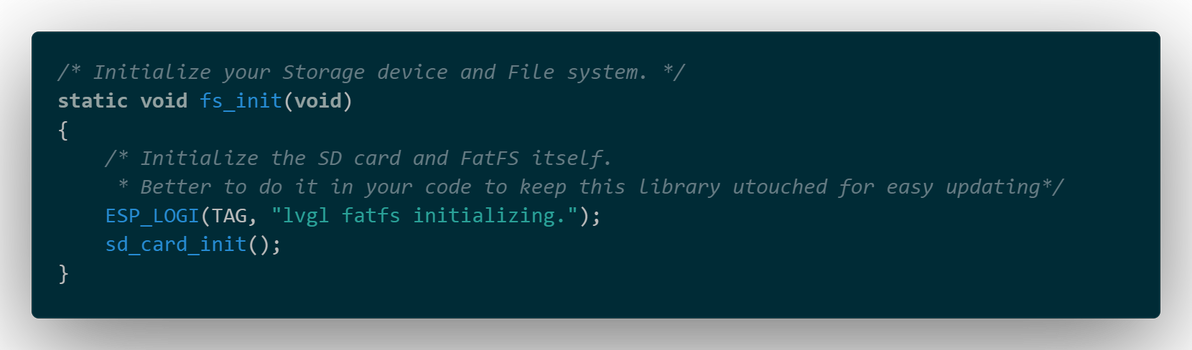

那么lv_fs_if这个组件是干什么的呢？我们刚才有提到，FATFS与LVGL对接，就要把FATFS的API移植到LVGL文件系统的接入口处。那么LVGL文件系统的接入口在哪里呢？就在components/lvgl/src/misc/lv_fs.c里面。下面这些就是LVGL文件系统的接入口，通过这些接口就可在LVGL系统中间接使用FATFS访问SD卡了。

搞到这里，我们搞出了三个对接相关的组件，分别是lvgl、lv_fs_if和fatfs。以及三个重要的源文件lv_fs.c、lv_fs_fatfs.c和ff.c，分别存在于lvg、lv_fs_if和fatfs这三个组件中。他们之间的关系很显然是调用与被调用的关系。很显然lv_fs.c是处于最上层，ff.c是处于最底层。

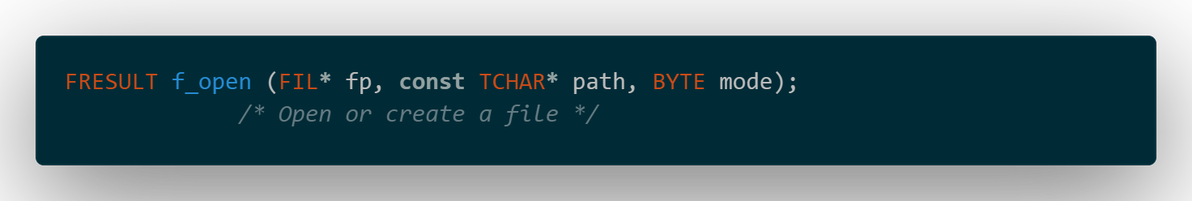

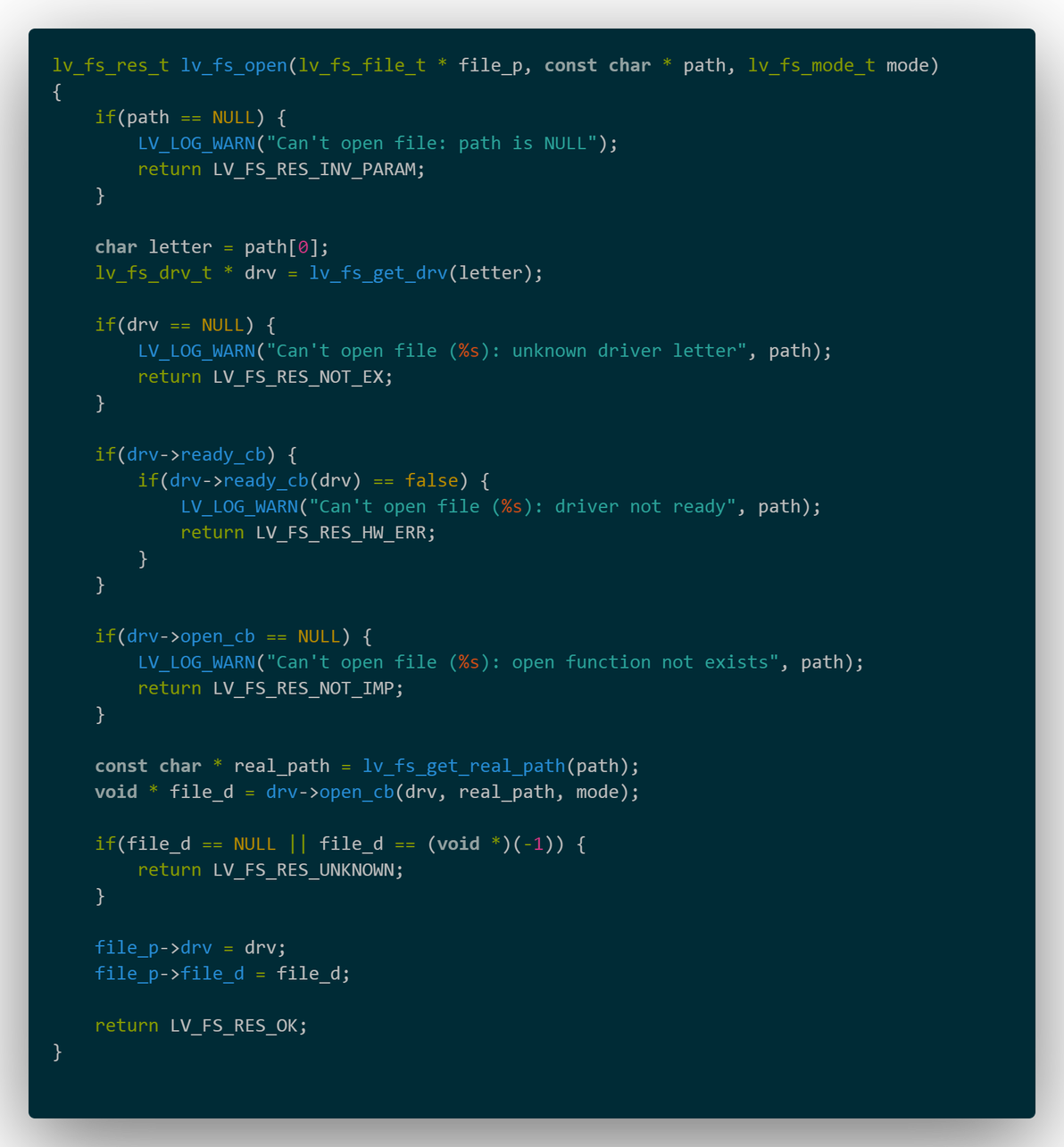

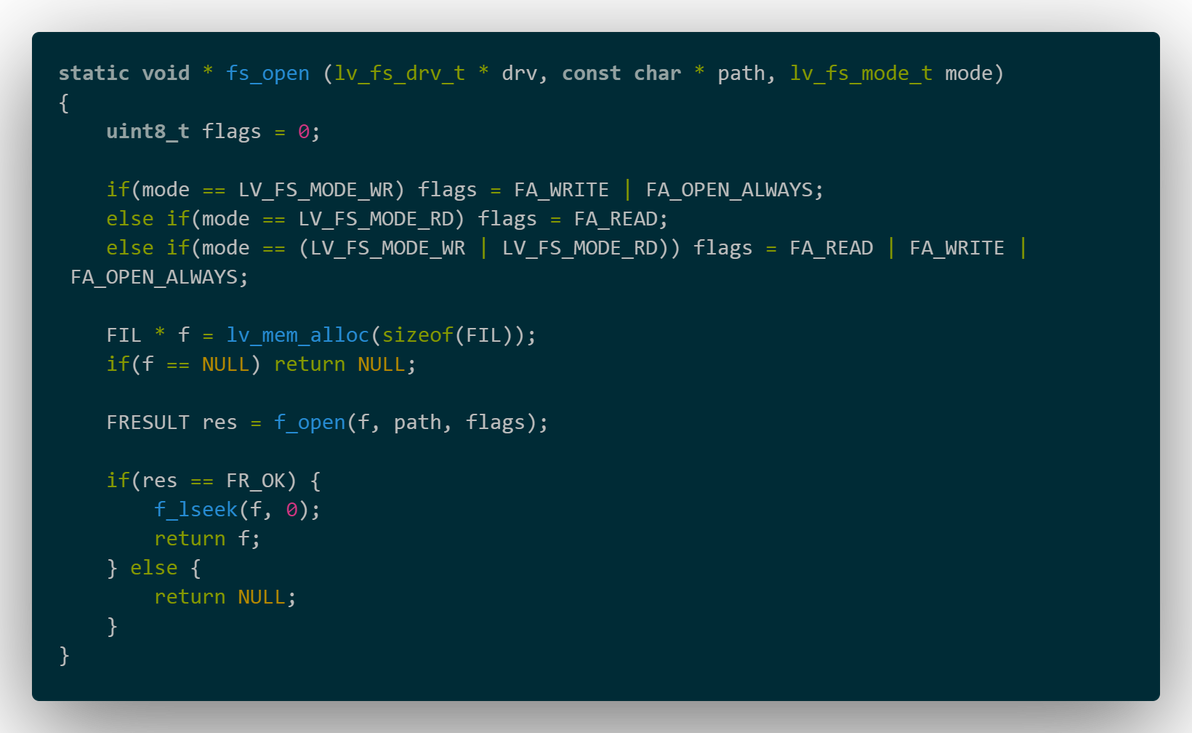

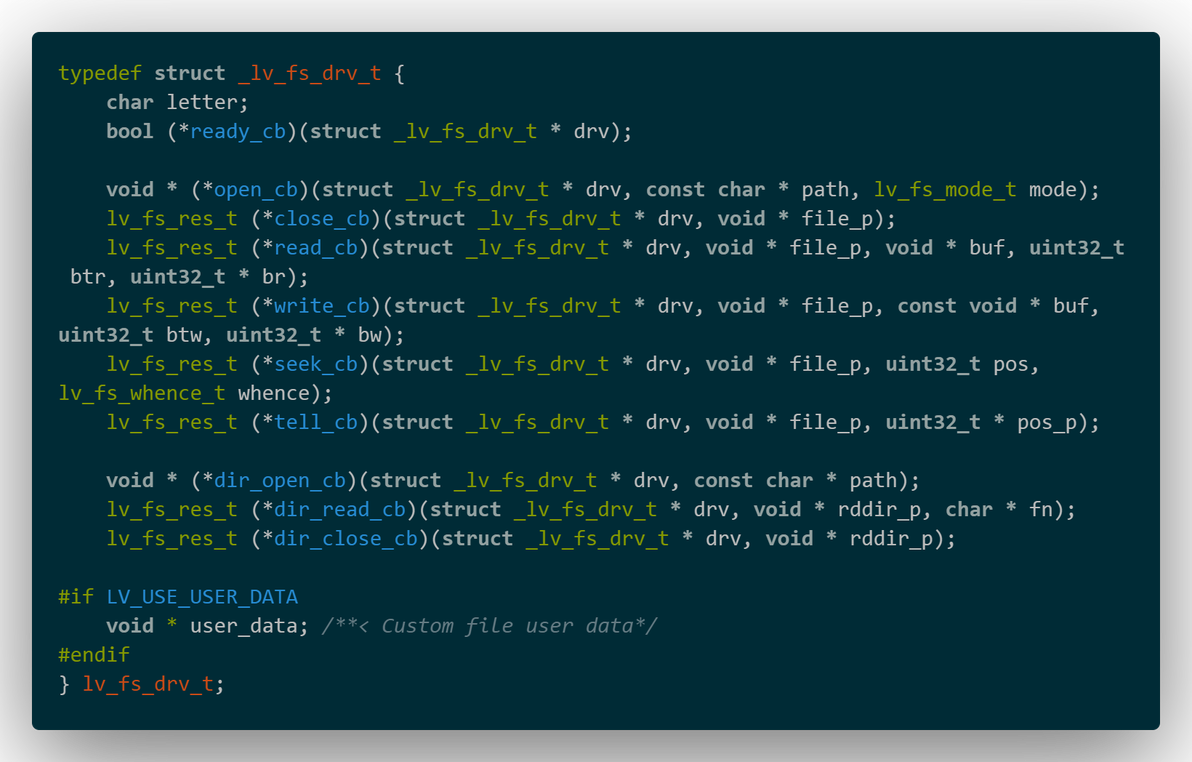

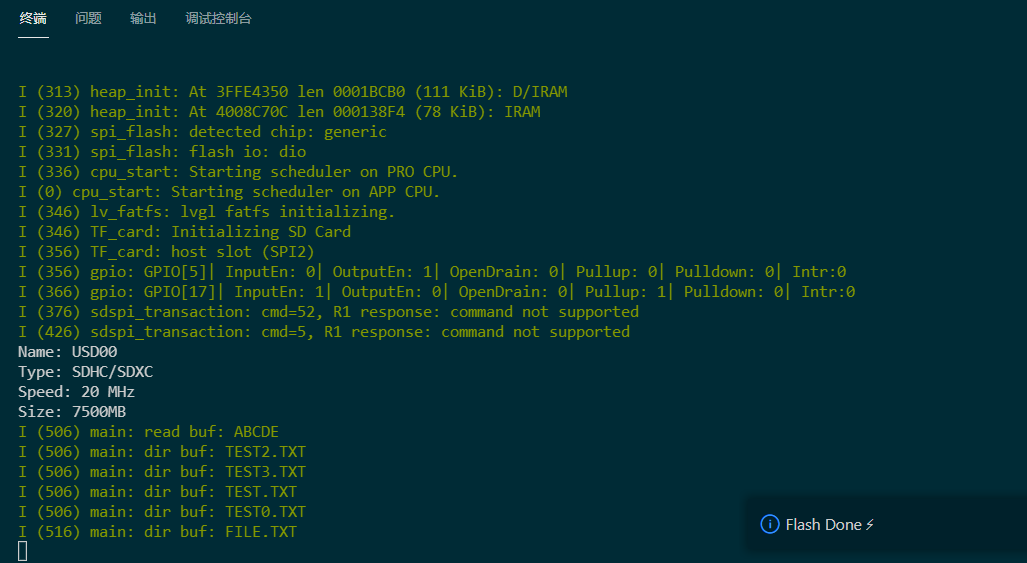

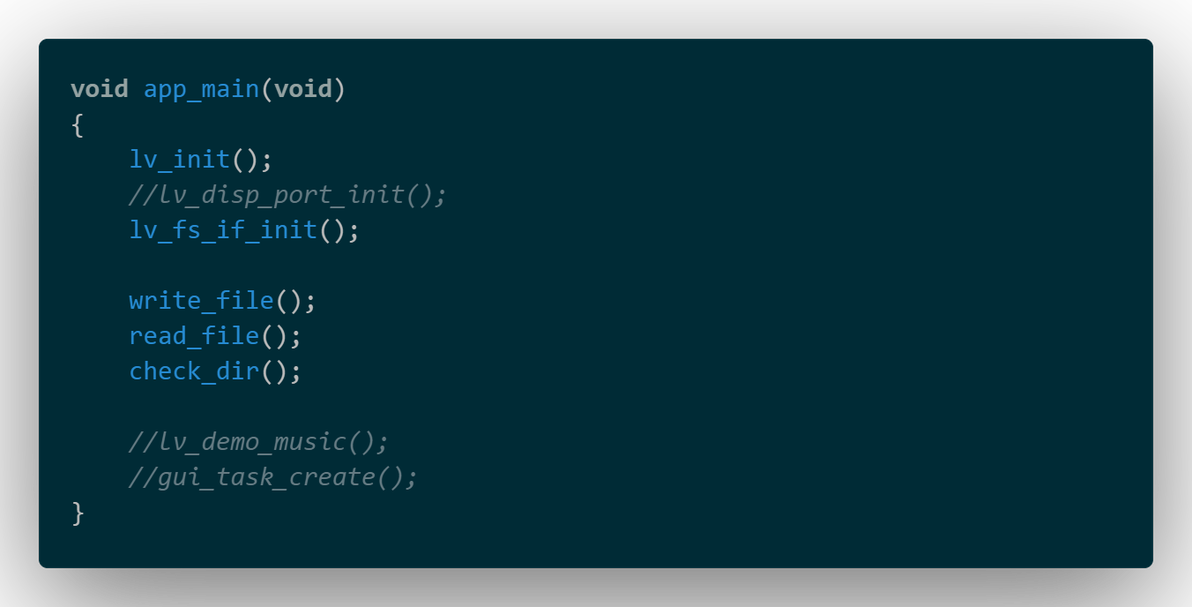

LVGL文件操作接口通过回调函数实现对文件的操作。比如lv_fs_open接口中通过回调函数open_cb。
