随着能源产业的日趋环保化、科技的日趋智能化，精确与灵活的协调控制方式已逐渐成为人们生产生活的必需品。双电机有感FOC控制因控制简单、闭环精度高等优势在电动汽车、地铁公交牵引电机、新能源发电、机器人控制等工业自动化控制领域得到了广泛应用。
中科昊芯顺应时代需求，推出的HXS320F28034数字信号处理器，含有多套PWM控制、两路QEP与多路ADC测量输入，更加便利于工程师实现多电机协同控制。

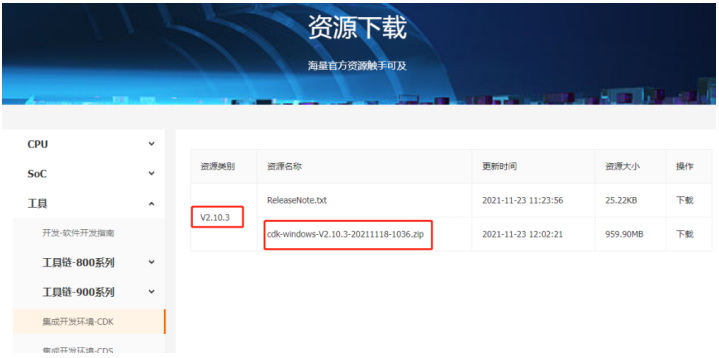

本次将基于中科昊芯HXS320F28034芯片和平头哥半导体有限公司最新发布的剑池集成开发环境（简称“CDK”）V2.10.3版本开发双电机有感FOC控制系统。用户可到官网下载CDK的最新版本。
本专题总共分为五期，分别介绍双电机有感FOC控制原理、开环SPWM控制、双闭环有感控制、FOC有感控制和双电机有感FOC控制实现。本期着重阐述HXS320F28034双电机有感FOC系统控制原理。

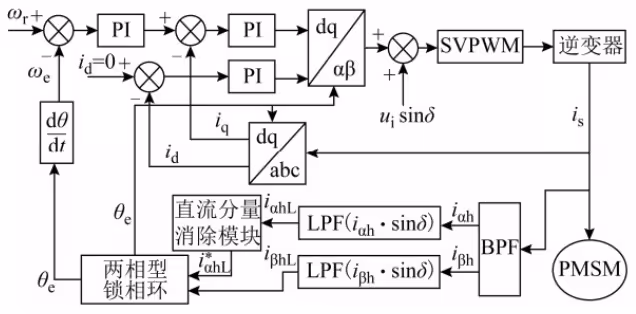

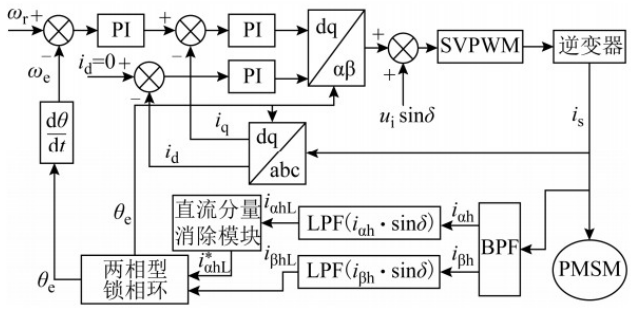

无感FOC控制如下图，指通过模型预测算法获得电机转子转速、位置等参数，在实际控制中，常将电机模型进行简化分析，即将复杂的机电耦合系统简化为线性系统进行分析，求得较为简便的预测与控制算法，但实际运行时，电机常会由于多种非线性扰动，使得电阻、电感、磁链等参数随电机升温发生不确定性变化，从而给模型预测准确性带来了巨大挑战。

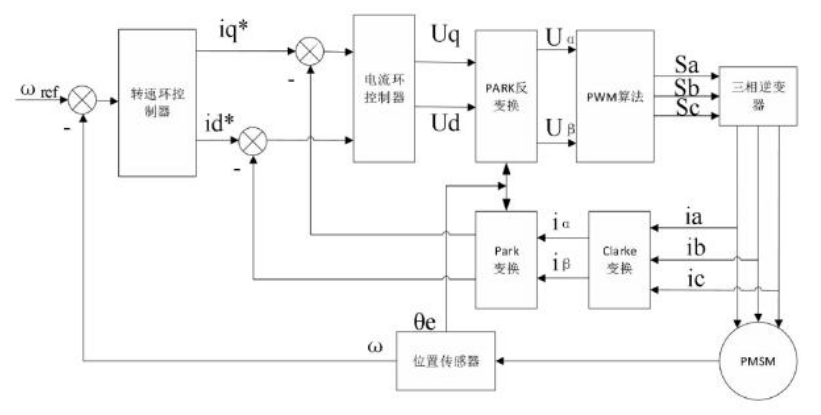

有感FOC控制如下图，指通过传感器等测量手段获得交流电机的转子转速，故相比无感FOC可有效克服电机模型的依赖性，因而大大提高了闭环控制精度与动态性能。

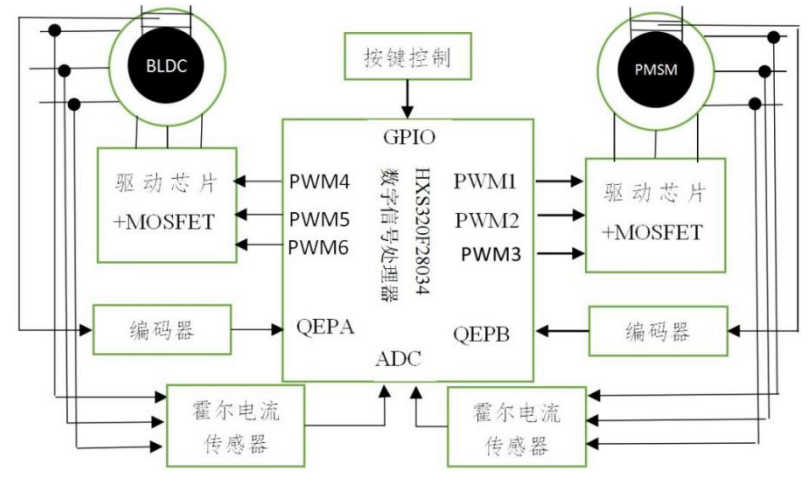

下图为HXS320F28034的双电机有感控制原理框图，系统由HXS320F28034发出六路PWM波，分别控制两组独立的“驱动芯片+MOSFET”开关管通断，每组“驱动芯片+MOSFET”分别由三桥臂六路MOSFET开关管组成，从而控制PMSM与BLDC调节定子电流与输出转矩，通过霍尔电流传感器可测量定子电流，分别输入六路ADC采样通道，形成电流闭环；通过两电机内置的位置传感器测量转子位置与转速，分别输入到QEPA与QEPB，形成转速及位置闭环，从而构成三闭环控制回路，实现双电机有感FOC控制，从而更加灵活地助力于工程师实现双电机有感FOC控制，更加有效克服了传统无感算法的模型依赖性。

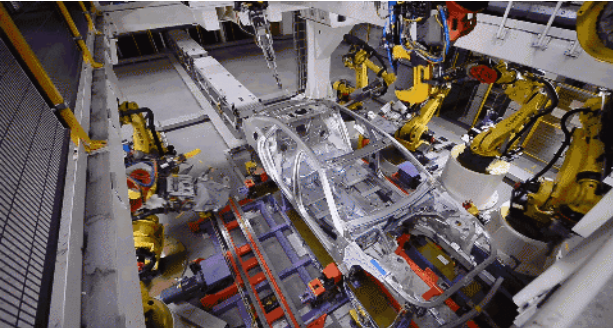

多电机独立处理器控制方式是指采用多个独立处理器分别控制每个电机在同一时刻完成预定工作指令，下图为一套由多个电机构成的机械手系统，其需要多个电机在同一时刻完成不同的预定工作指令，即实现协调控制，常采用通讯方法将不同的指令发送给多个处理器，分别由多个处理器独立实现预定工作指令，显然其指令执行的效率受限于通讯的传输速率。
HXS320F28034单处理器双电机控制系统，在设计上相比传统的多电机独立处理器控制方式，可在一个处理器内同时发出双电机不同的预定工作指令，大大减少了硬件与设计成本，省去了多个处理器及处理器间不同指令的通讯传输，故可有效克服指令执行效率限制，因而不同指令协调执行的实时性较高，能更加方便地助力于工程师实现工业机器人等复杂的多电机系统协调控制、电动汽车、地铁公交、新能源发电领域能量回馈/循环模拟系统搭建。

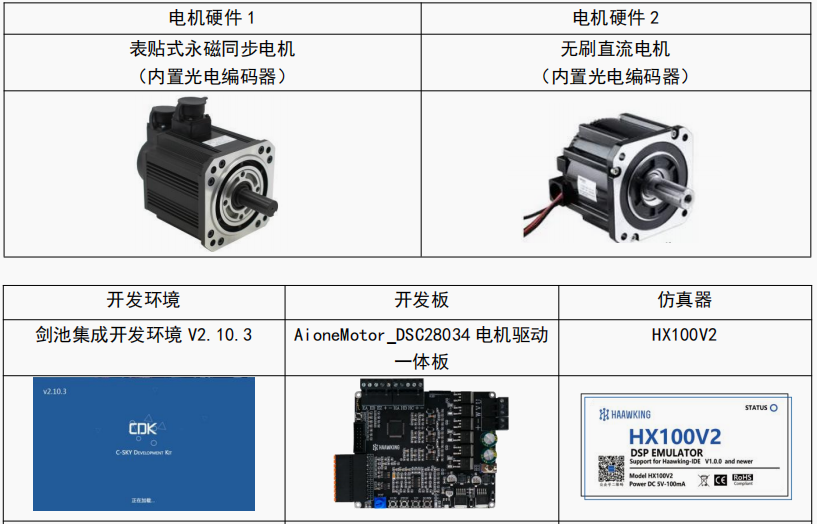

为更加便利于实现较优的双电机有感FOC控制，HXS320F28034单处理器双电机控制系统，开发前需要选择的软硬件环境如下：
CDK下载地址： https://occ.t-head.cn/community/download?id=575997419775328256
开发板申请地址： http://haawking.cn/AioneMotor28034
仿真器申请地址： http://haawking.cn/DSP-EMULATOR
本期结束，敬请期待下一期内容。
