全球智能环保优先，高效便捷的数据处理已成为未来必然趋势。SPI协议因其传输速率高，通讯简单等优势，在电机转向转速指令收发、射频通讯与A/D、D/A传感器LCD/OLED显示等方面得到快速应用。
在平头哥半导体有限公司的剑池集成开发环境（简称“CDK”）V2.10.1版本开始支持中科昊芯HX2000系列芯片开发与调试后，本文以HXS320F28027的SPI模块向串行FLASH通讯实例对SPI协议及程序展开介绍。

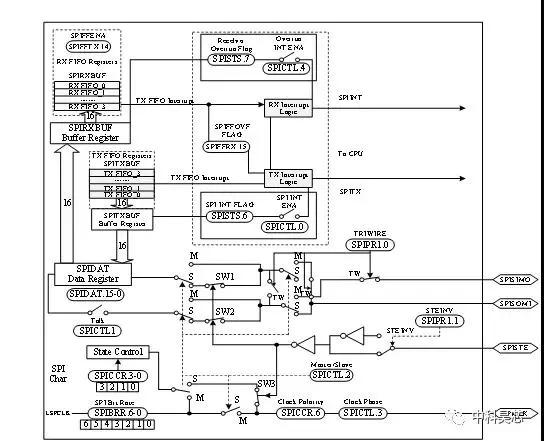

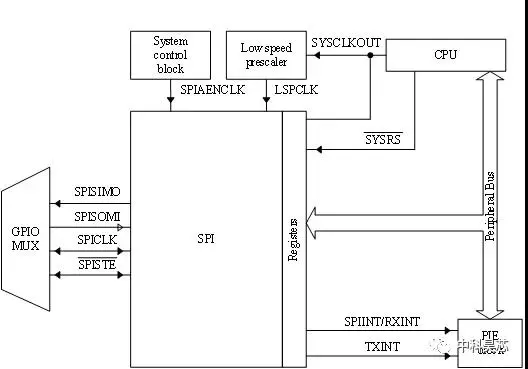

HX2000系列SPI通讯原理如下，通过IO MUX设置外设引脚功能，CPU通过主控制器输出预分频与时钟使能，通过时钟引脚为通信网络提供时钟，通过SPIBRR寄存器配置波特率，数据写到SPIDAT或SPITXBUF时会启动发送最高有效位，之后数据移入SPIDAT最低有效位，以右对齐方式存储到SPIRXBUF中。
SPI模块使用前，需先进行：（1）复位初始化操作：
①通过SPICCR[SPI SW RESET]位清零复位SPI；
②根据需要进行SPI的初始化、格式与波特率及管脚功能配置；
③SPI SW RESET位置1，使SPI脱离复位。
（2）FIFO配置：
①通过SPIRST在任一阶段复位FIFO模式；
②通过SPIFFTX[SPIFFENA]置位使能FIFO模式，以激活SPI及其FIFO寄存器；
③发送SPITXINT，接收错误与溢出中断SPIRXINT配置；
④通过SPIFFCT调整传输速率延迟0~255个SPCLK周期，以匹配外设通讯速率；
⑤通过TXFFST或RXFFST判断发送与接收到的字的数量，确认收发成功。

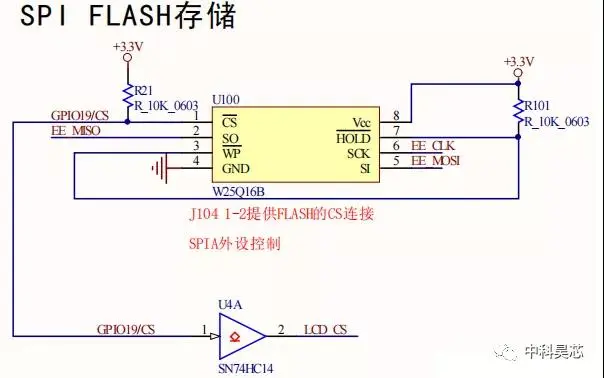

本例程主要完成SPI与W25Q64系列FLASH数据访问功能，通过IO MUX配置GPIO19在传输期间维持低电平，复位初始化期间高电平输出，与SPI外设的选通CS引脚相连，实现FLASH数据读写。其连接原理如下图，访问过程为：
①读Flash.ID与Flash.SReg状态；②写使能，读取读与写寄存器状态；③写使能，擦除芯片；④延时等待4个周期，等待芯片数据擦除完成；⑤写使能，向FLASH写入数据；⑥读出写入FLASH芯片的数据；注：每次读写后需延时等待，以匹配外设传输速率。
详细介绍参见公众号B站视频讲解，二维码为下图：
工欲善其事必先利其器，程序开发前准备阶段如下表：
·开发环境：剑池集成开发环境V2.10.1
下载地址：https://occ.t-head.cn/community/download?id=575997419775328256
·开发板：Core_DSC28027核心板
http://haawking.cn/core28027
·仿真器：
申请地址：http://haawking.cn/DSP-EMULATOR
下载界面如下：

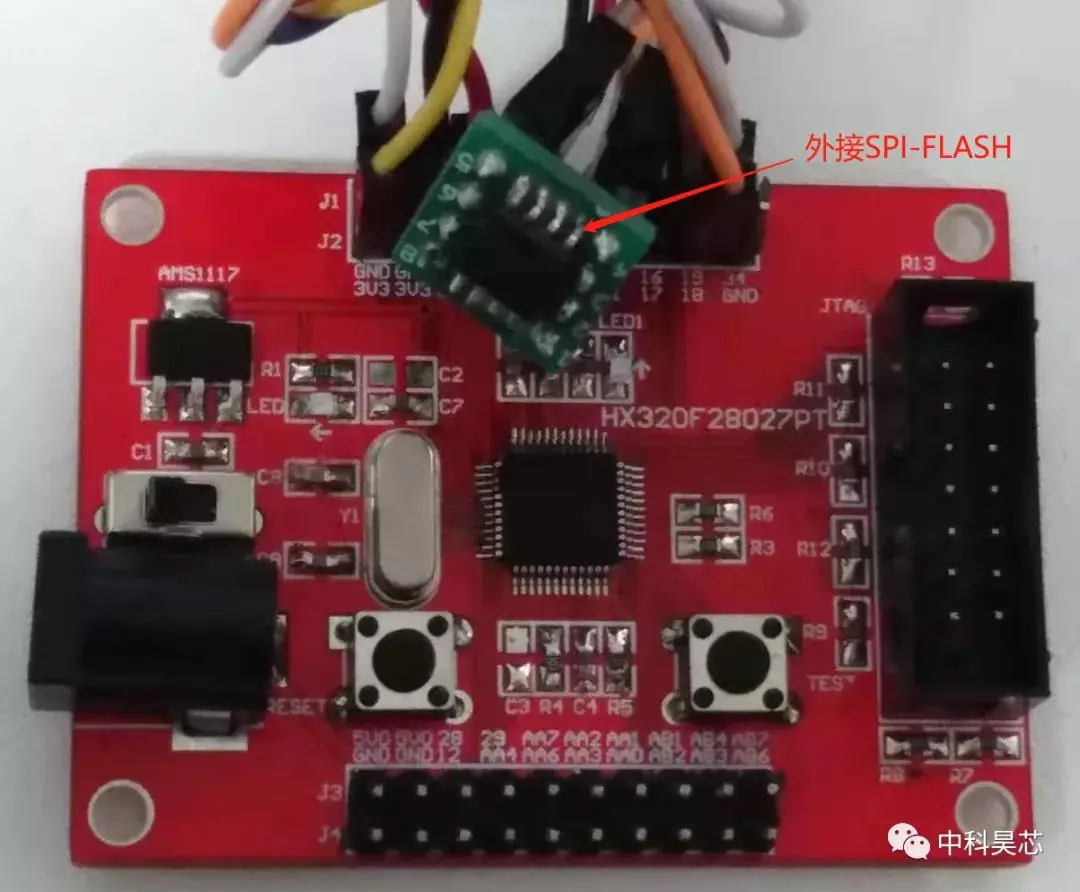

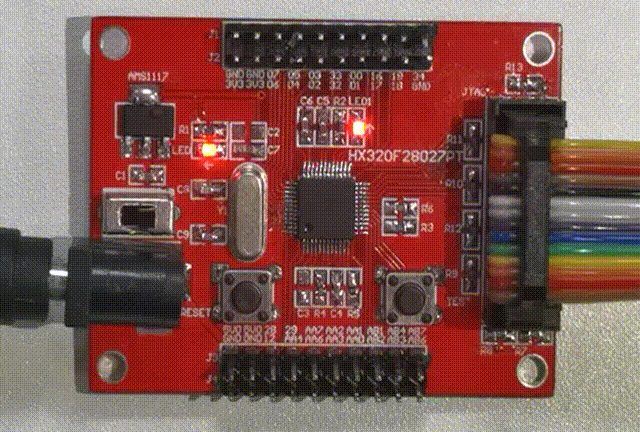

准备好开发工具后就可以开始程序开发。详细的“CDK”安装及创建工程方法请看第一篇推送《芯教程|平头哥CDK助力中科昊芯HX2000系列芯片系统开发》。例程选用HXS320F28027核心板与W25Q64系列FLASH进行数据访问，硬件连接如下：
接着在CDK上开发SPI访问FLASH读写数据程序，代码包括：①外设GPIO引脚、复位初始化操作与FIFO配置；②SPI发送与接收、W25Q64系列FLASH芯片访问程序；
int main(void)
{
/*系统初始化控制*/
InitSysCtrl();
/*LED灯GPIO配置，用于判断SPI访问FLASH数据读写状态*/
InitLED();
/*定义两个循环变量，用于延时操作*/
int i,j=0;
/*SPI的外设引脚GPIO配置*/
SPI_IOinit();
/*SPI FIFO配置*/
SPI_fifo_init();
/*SPI复位初始化操作*/
spi_init();
/*读取W25Q64系列Flash的ID信息*/
SPIFlash.Jedec_ID=Jedec_ID_Read();
/*读取W25Q64系列Flash的SReg寄存器状态*/
SPIFlash.SReg=Read_Status_2Reg();
/*写使能*/
WREN();
/*读取W25Q64系列Flash的写寄存器状态*/
WrSReg(0x0000);
SPIFlash.SReg=Read_Status_2Reg();
/*延时等待，等待写寄存器状态读写完成*/
Wait_Busy();
SPIFlash.SReg=Read_Status_2Reg();
WREN();
/*擦除芯片*/
Chip_Erase();
/*延时等待，等待FLASH芯片擦除成功*/
Wait_Busy();
Wait_Busy();
Wait_Busy();
Wait_Busy();
/*读出FLASH芯片数据，确认FLASH芯片数据擦除成功*/
ReadData(0,upper_128,128);
WREN();
/*向FLASH芯片写入数据*/
PageProgram(0,upper_100,128);
/*延时等待，等待数据写入完成*/
Wait_Busy();
/*读出FLASH芯片所写入的数据*/
ReadData(0,upper_128,128);
while(1)
{
for(k=0;k<129;k++)
{
/*判断写入FLASH的数据与FLASH接收数据是否一致，一致在亮灯GPIO0*/
if(upper_128[k]==upper_100[k])
{
GpioDataRegs.GPACLEAR.bit.GPIO0=1;
/*延时，使亮灯维持较长时间，以便于观察*/
for(i=0;i<1000;i++)
{
for(j=0;j<1000;j++)
{
}
}
}
/*FLASH接收数据与SPI发送数据不一致，则GPIO0对应LED灯灭*/
else
{
GpioDataRegs.GPASET.bit.GPIO0=1;
for(i=0;i<1000;i++)
{
for(j=0;j<1000;j++)
{
}
}
}
}
}
return 0;

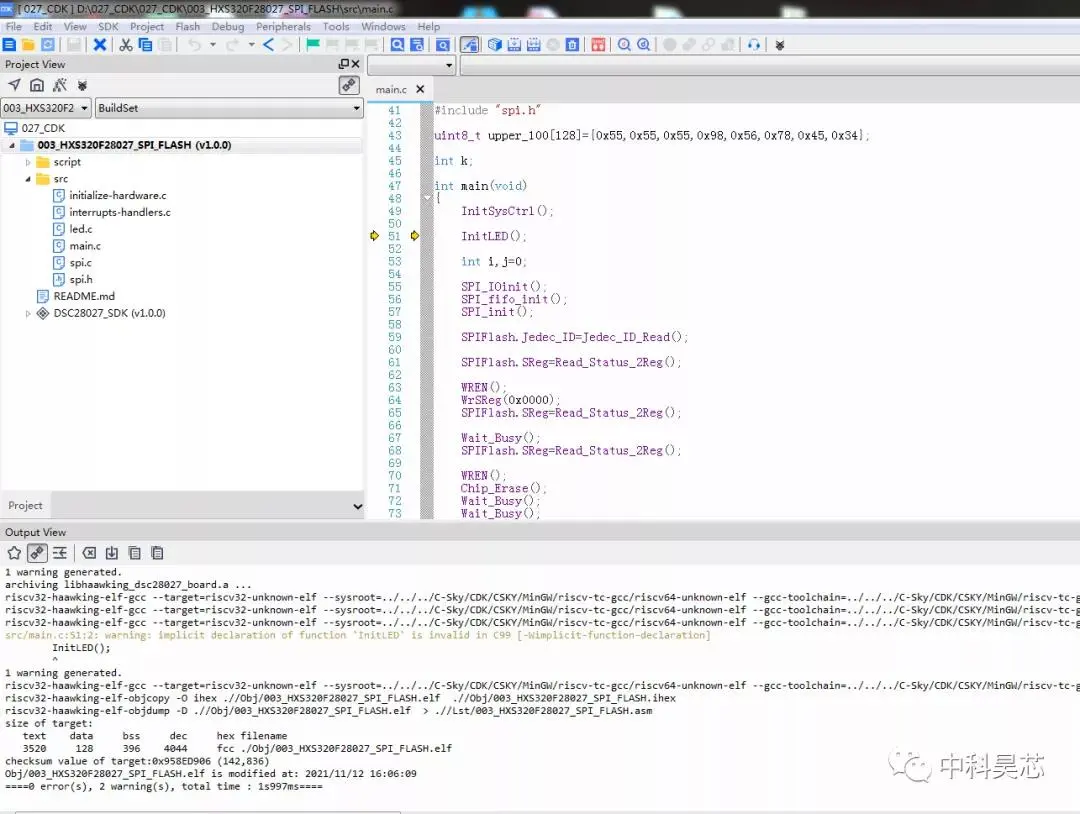

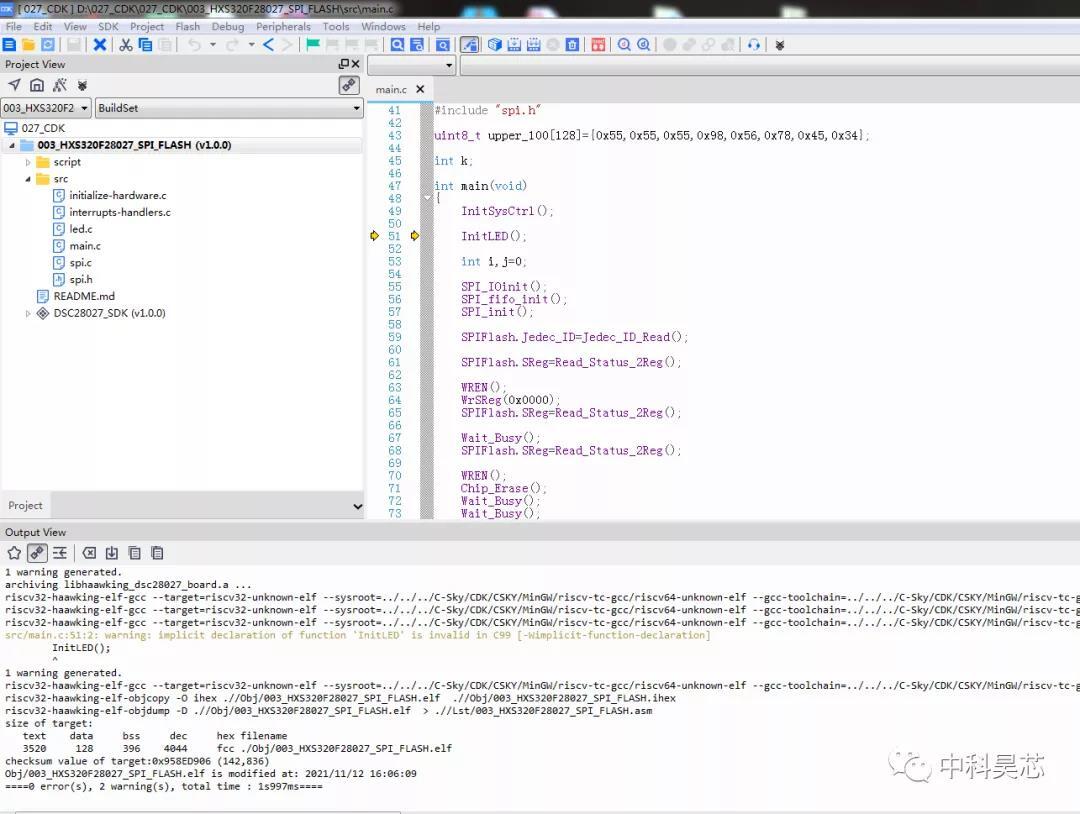

}CDK上开发SPI访问FLASH读写数据程序的截图如下：

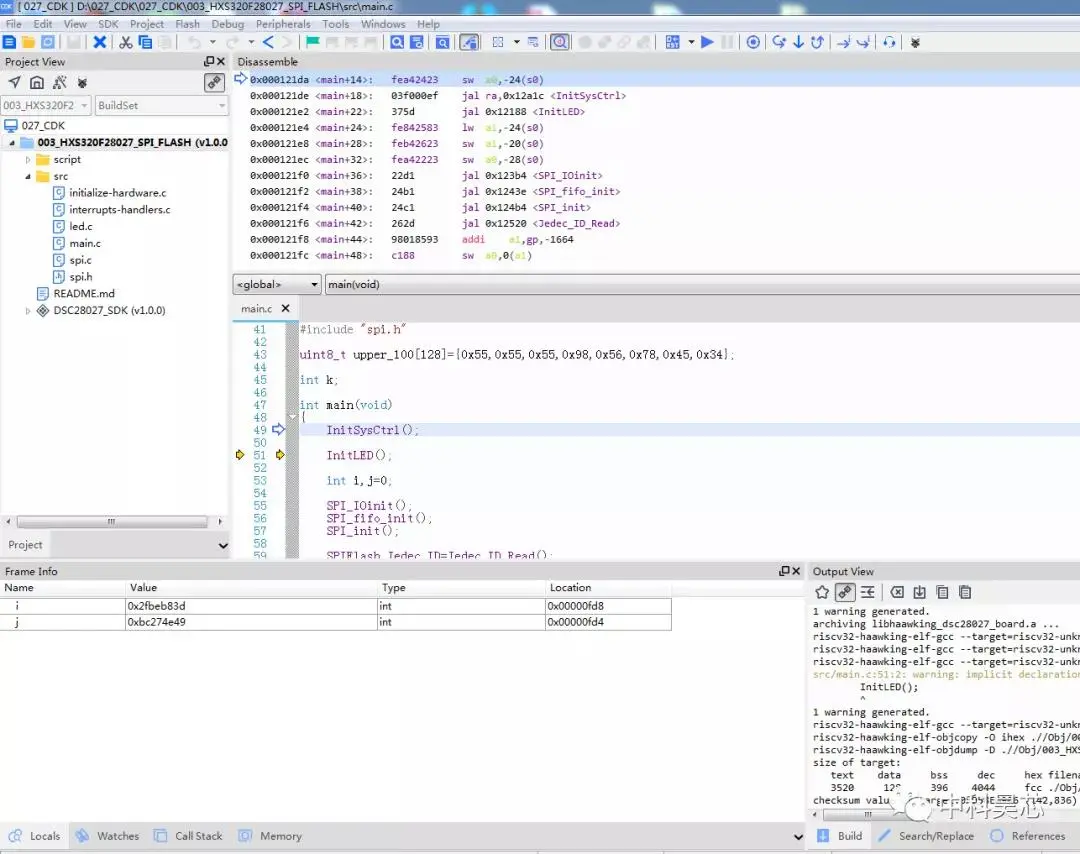

编译成功后就可进入“Debug”模式调试了，其界面如下：

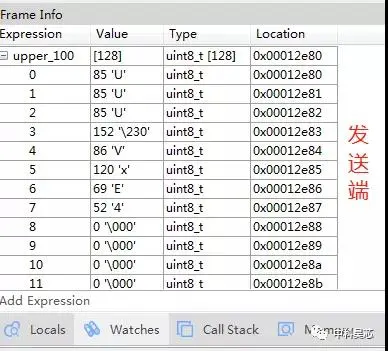

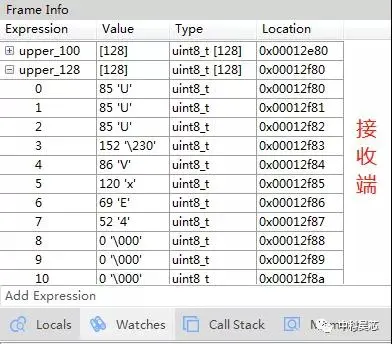

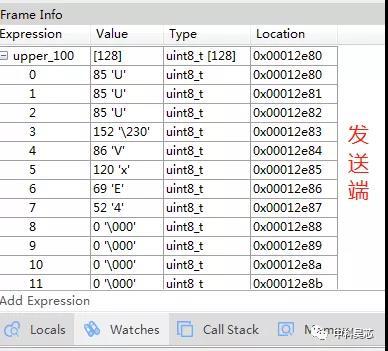

下图一为HX2000系列芯片SPI发送的数据upper_100，图二为FLASH接收的数据upper_128，由图可得upper_128数组与upper_100数组相等，故SPI读写FLASH数据成功。
SPI访问FLASH数据收发状态及数据正确性显示如下：
