大家好，首先很抱歉最近很久没能更新视频，高中生活12天一休息，实在挤不出空闲时间剪辑视频了，今天正好休息24小时，给大家以文章的形式讲述一下我个人第一次改造开关电源的经历吧。
up主有幸在半个月前得到了两台明纬的se-600-24电源，

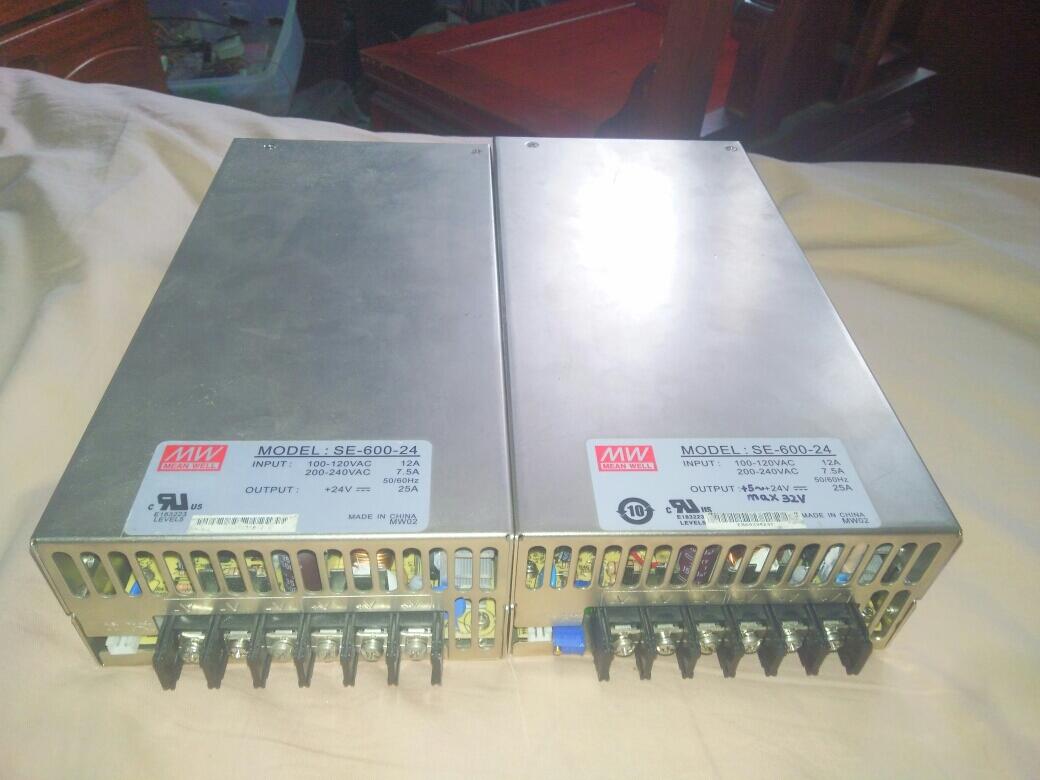

就是这个东西，右边的是被up主改装好的，左边的是原型机。

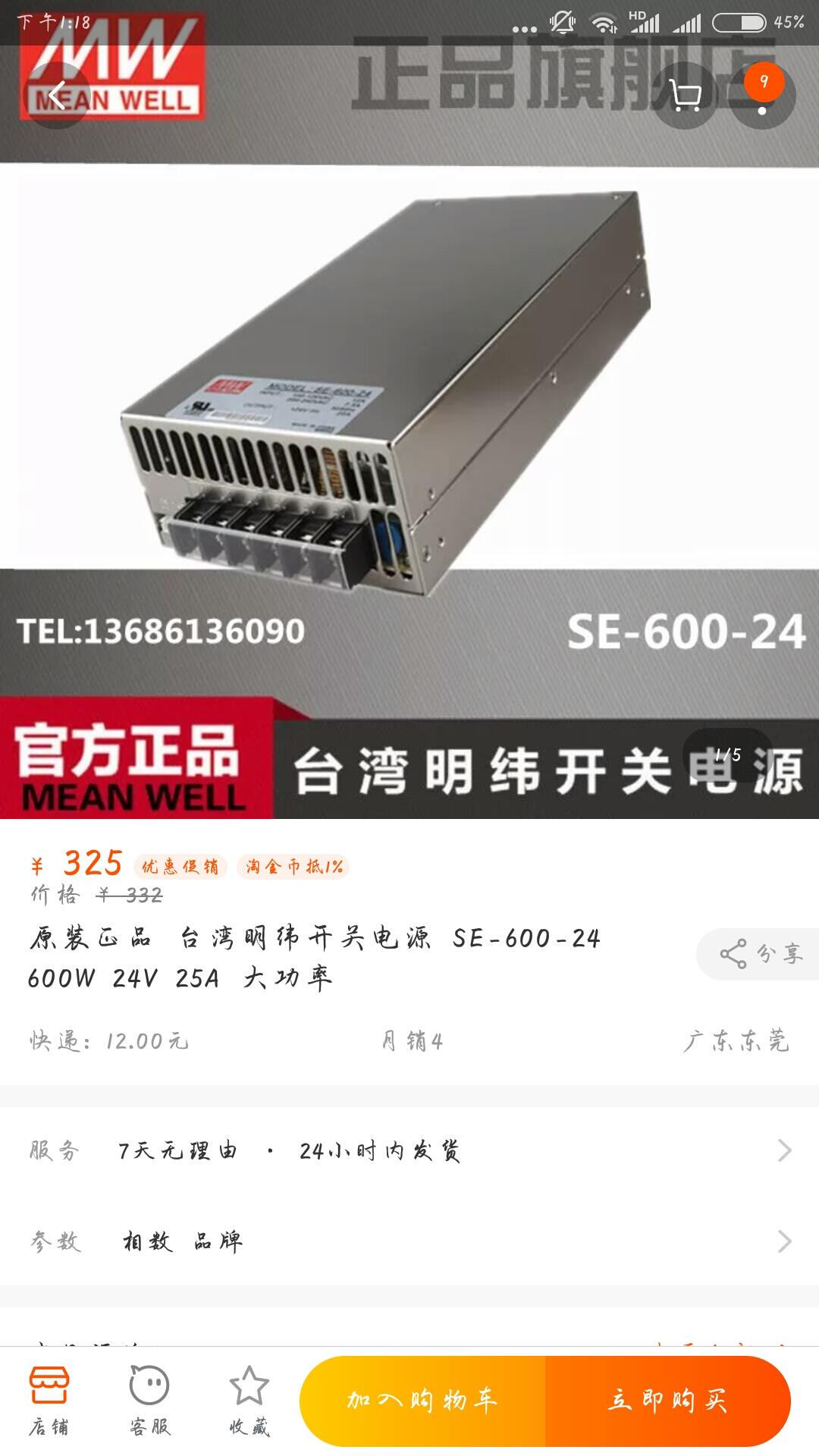

淘宝旗舰店卖大概这个数。
功率比较足啊，600w，up主手头的是两台24v25a的。自从拿到手，up主就打算拆开它尝试能不能改装成一个电压可调范围尽量宽的可调稳压电源。
其实当时的心里就是一种能改就改，改不好拉倒的心态，总之就是一个尝试罢了。不过我至少还是有点信心的，因为一般这种开关电源的pwm发生器芯片都比较“亲民”。
拿到手，拆开看了一下。

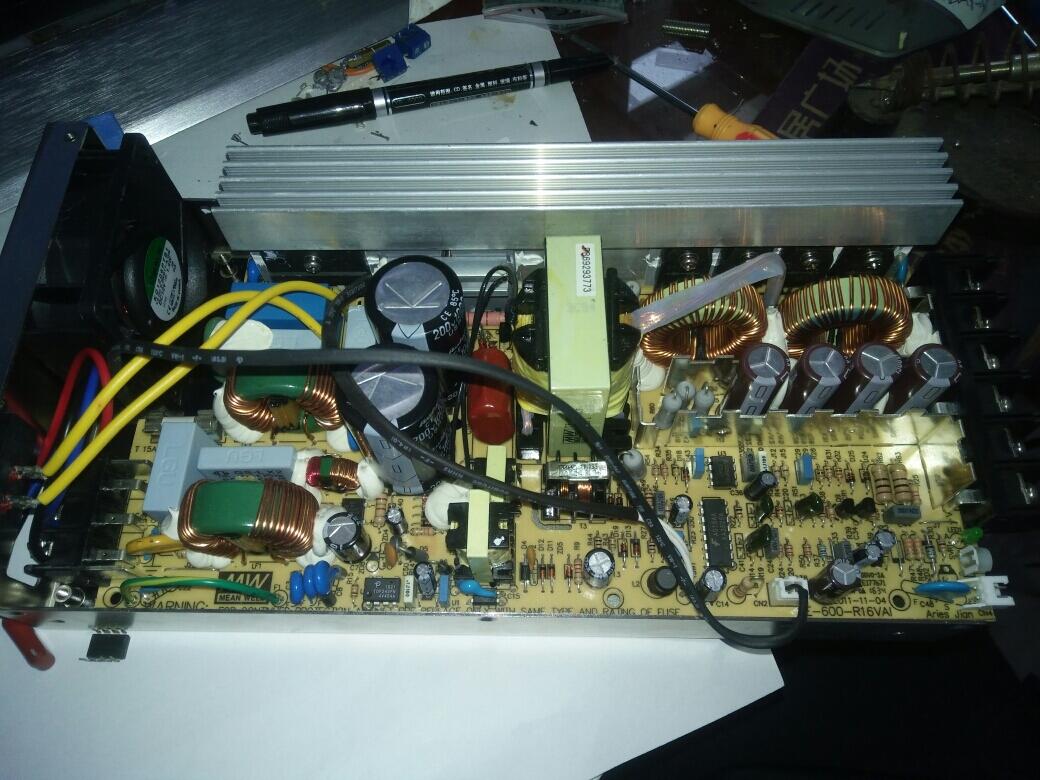

内部大概这样，整块板子都是直插元件，没有一个贴片件。

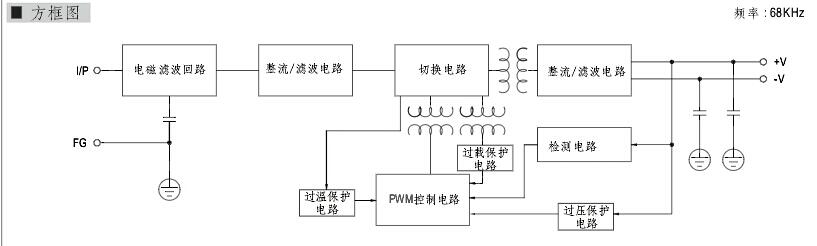

这是官方给出的框架结构图。
看了一下，这块板子大概内容的心里有点数了，

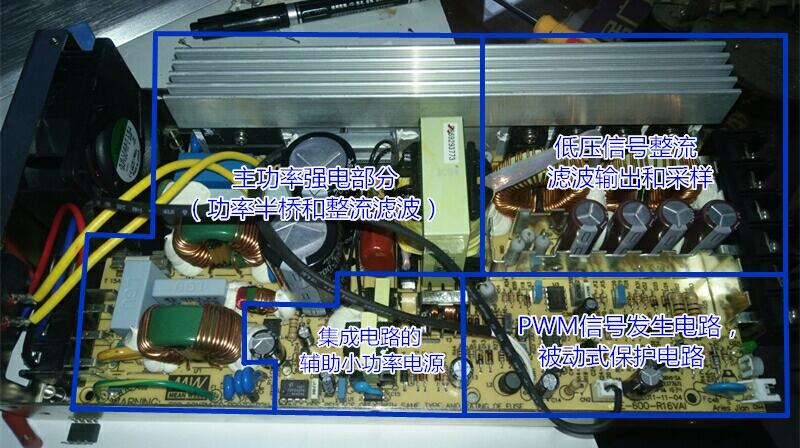

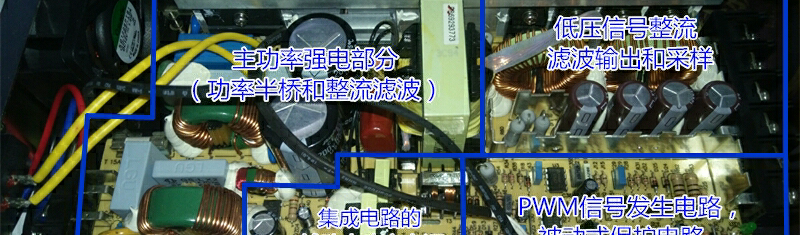

我把它划分成这四个大结构
很套路化，千变万化还是那点东西。因为功率有600w，看上去用料也相当豪放。
一般如果了解开关电源的话首先就要知道一般的开关电源都有哪些大结构。
1，强电部分整流滤波电路，把AC220v整流变为直流约310v的电压。大功率开关电源还可能具有pfc等交流部分滤波电路。
2，主功率高速开关部分，一般一百来瓦功率大小的电源也就是一个单mosfet或者单bjt就完成了，几百瓦的一般是桥式逆变，像图中的这个电源就是双mosfet（irfp460）的半桥电路。
3，pwm信号发生器和各种保护电路，这一部分电路是我们改装成可调电源电路中的重要分析部分，一般情况下，十多瓦功率到几百瓦上千瓦功率的开关电源都有这个部分，（而一些小功率开关电源可能是一个单管自激电路就完事了。）这个部分一般情况下还有外围的保护电路（什么温度保护，过流保护，过压保护，欠压保护各种保护电路五花八门）
4，电流电压反馈电路（开环开关电源排除在外。）在输出端设置电流电压采样电路，然后反馈给pwm信号发生器和各种相关的保护电路，电压反馈是开关稳压电源能稳压输出的重要保障，当负载大时，电压反馈给pwm发生器，加信号大脉宽，提高功率来维持主电压，当负载小时电压反馈给pwm发生器，减小脉宽，降低功率，能保证把输出电压维持在那个基础即可。而过流反馈则是电源的一道自我保护屏障，当电流检测取样提供的信号表示电路电流很大的时候，超过开关电源的极限，过流保护电路就会停止pwm信号发生器的工作（对外表现电源进入保护状态）
不出我所料，这个电源的的pwm信号芯片确实很“亲民”相信很多玩逆变器或者做电源的朋友都知道这个，ka3525集成电路。

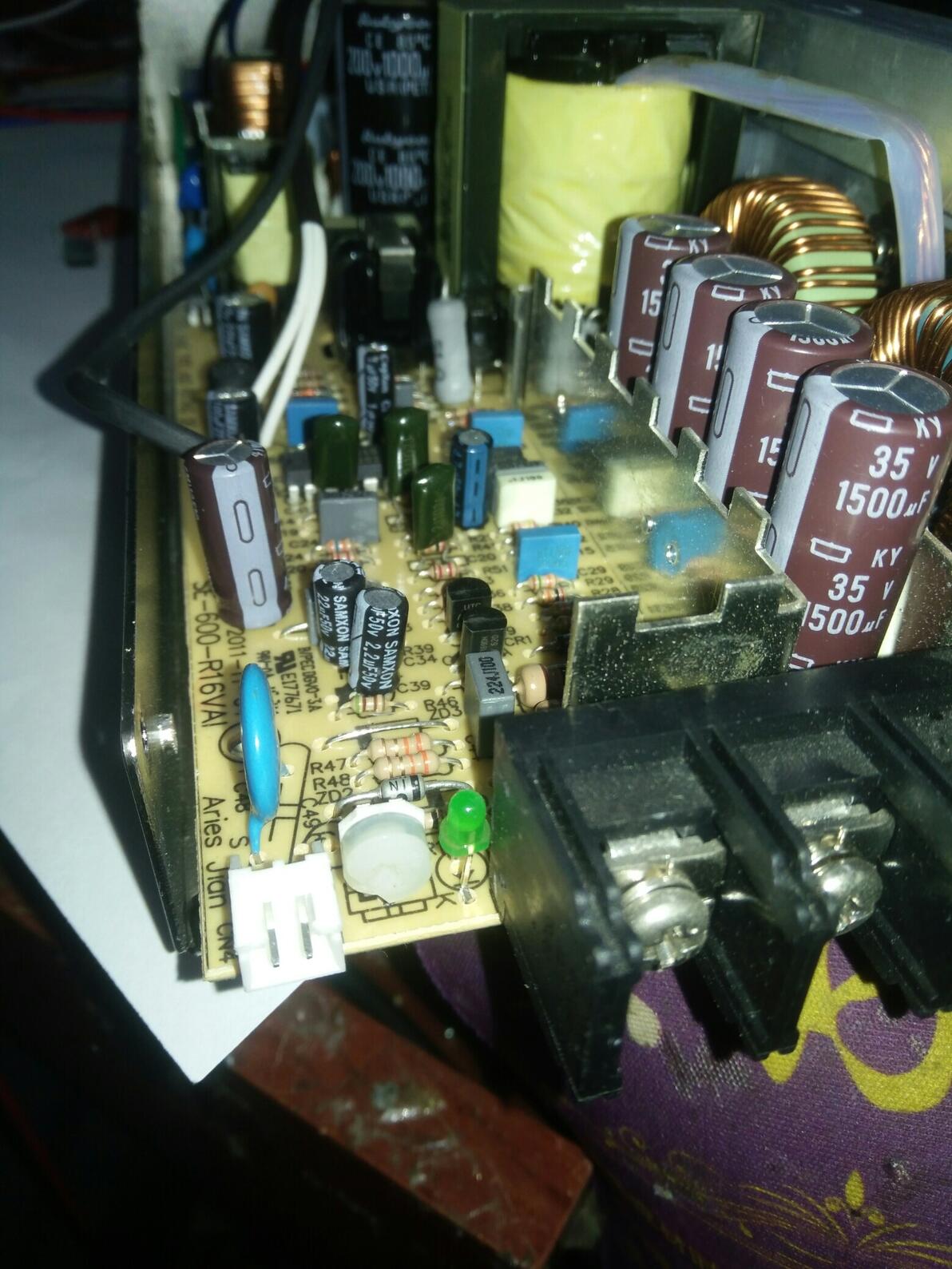

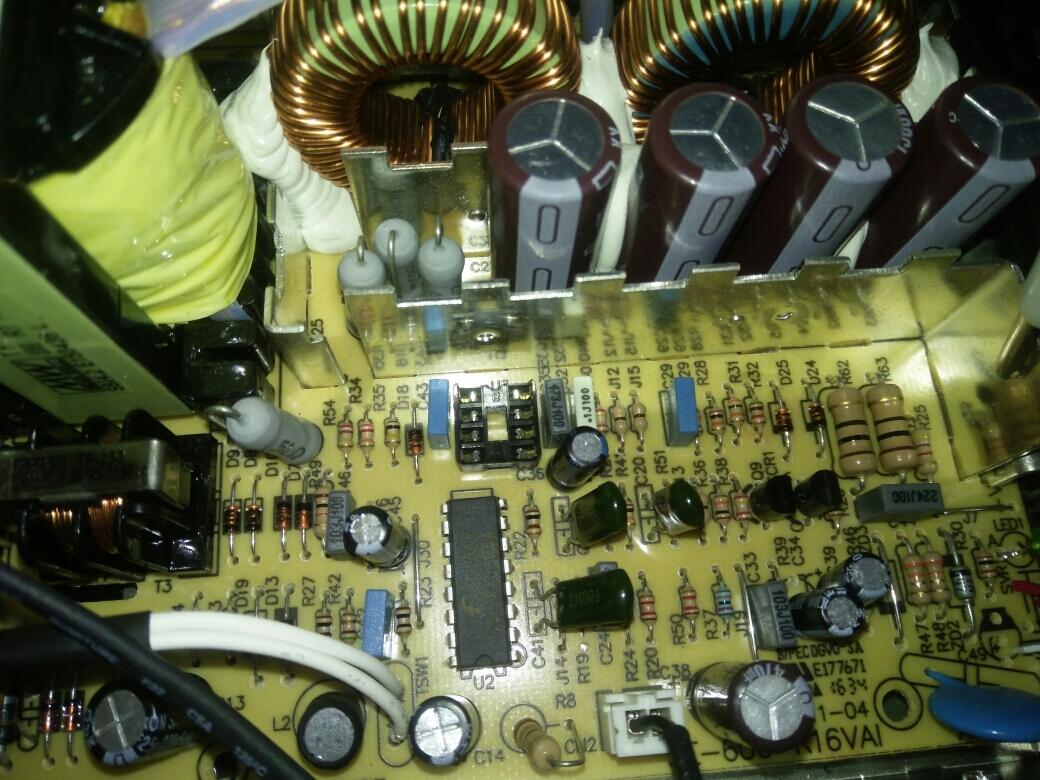

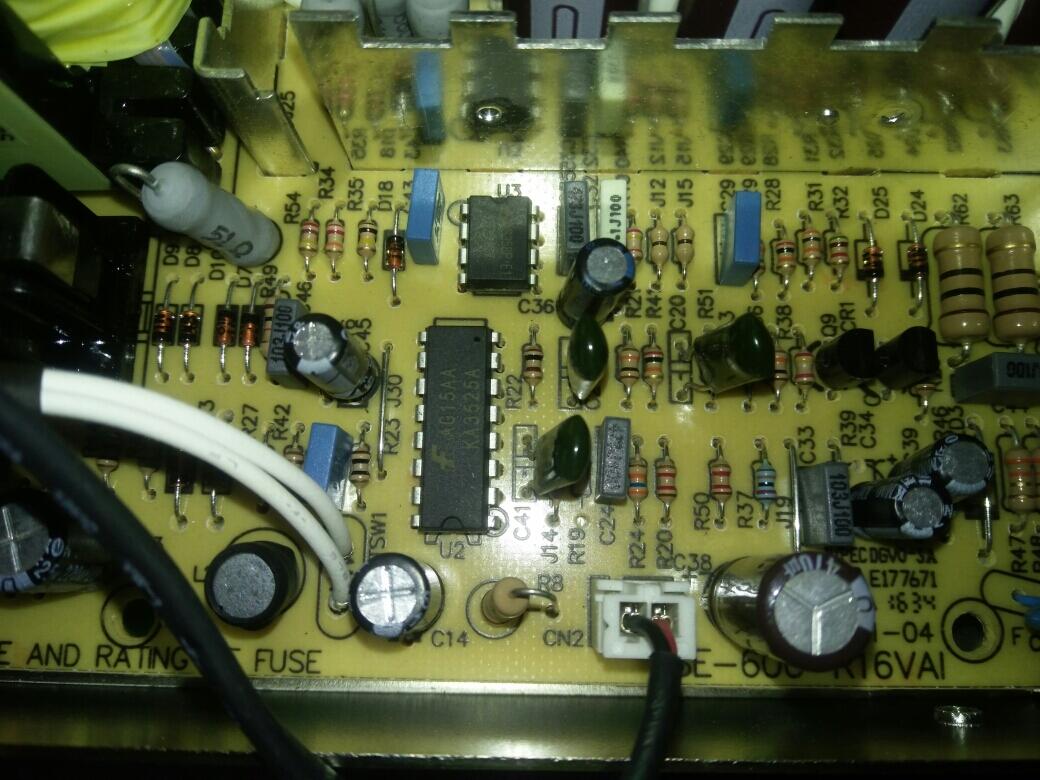

ka3525芯片在电源上的位置
3525引脚功能
拿到这张图和开关电源，我首先认为电压反馈应该是在第一脚或者第二脚上，于是经过检查，电源自身的电压微调（调节）就是1脚，而其他部分并没有找到什么联系。

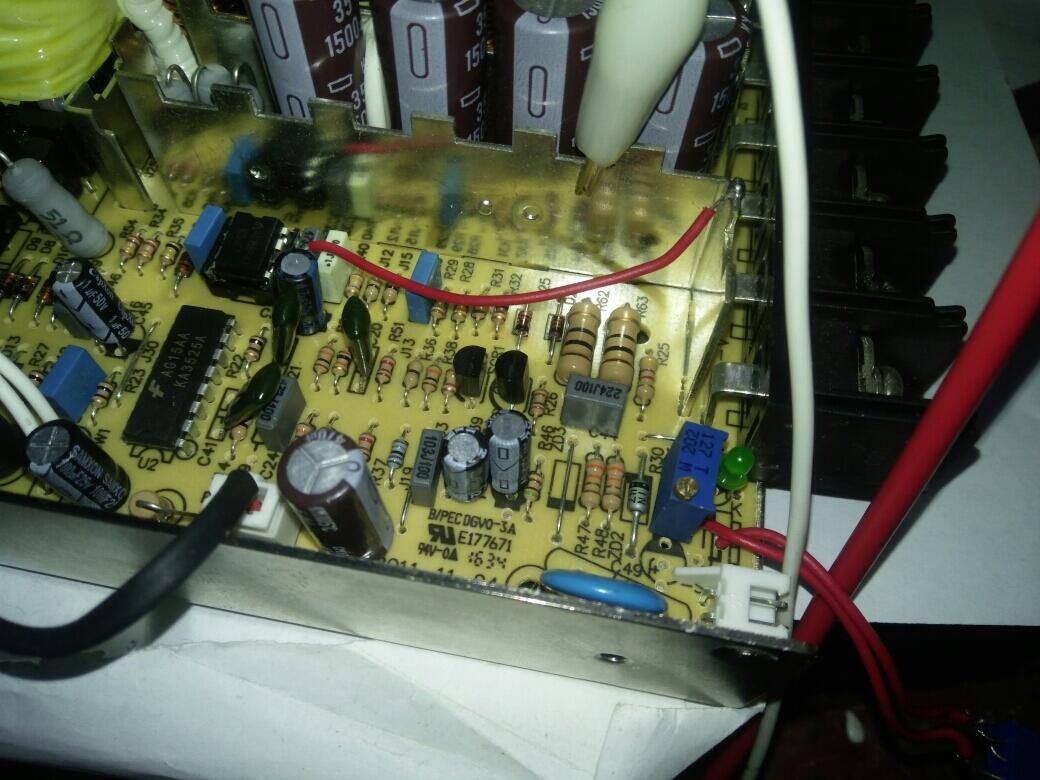

2p端子旁边的那个微调电阻就是这个开关电源的电压控制端
于是我大概看了一下这个部分，大概这个微调电阻和一个定值电阻串联起来接到地上，另一半接1脚，然后输出端对一脚有一个大概2k的电阻，构成了明显的可调分压器结构。

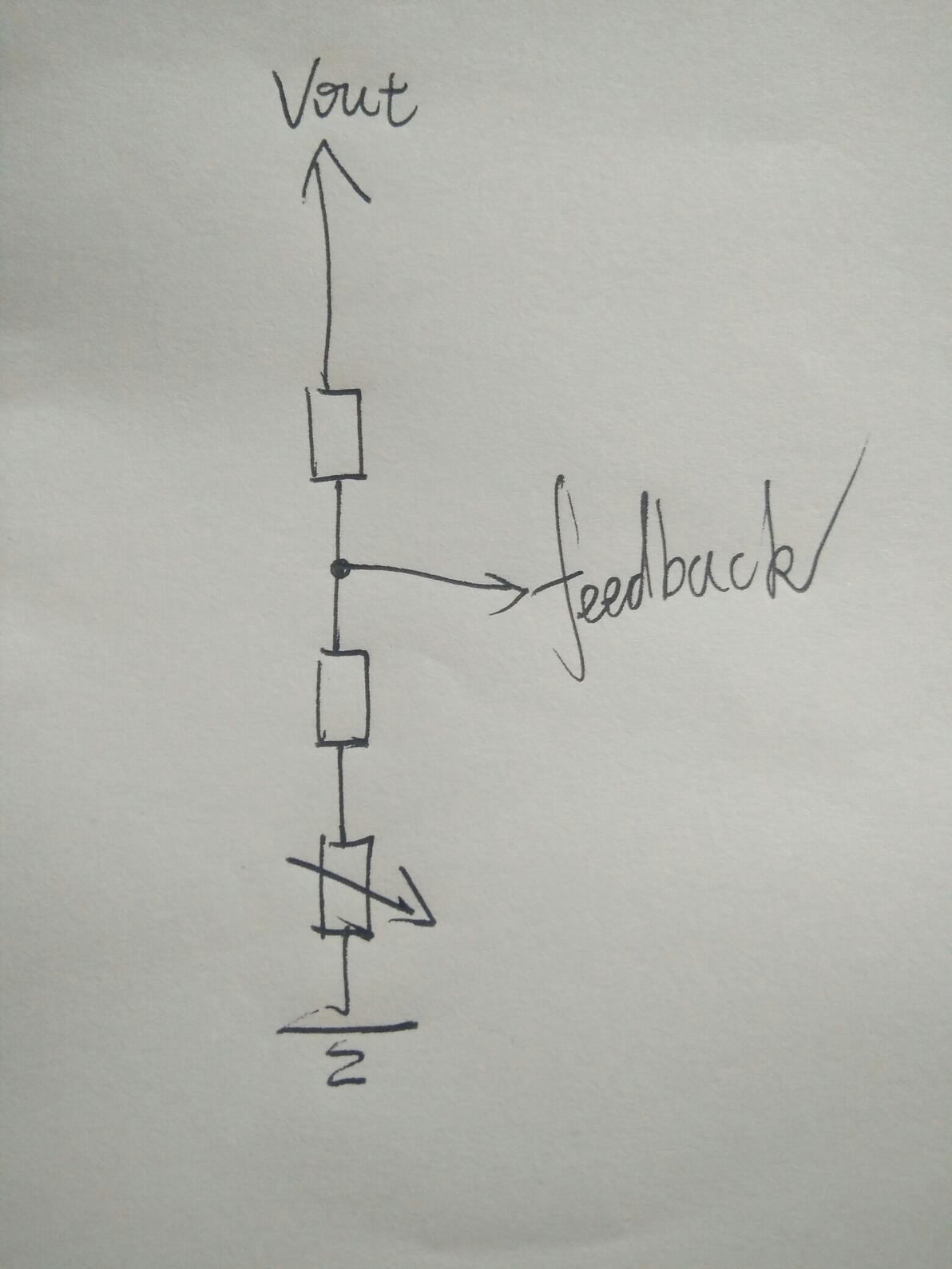

大概这样。
那毫无疑问，典型的电压feedback，就从这里动手，于是我拆掉了那个可疑的可调电阻

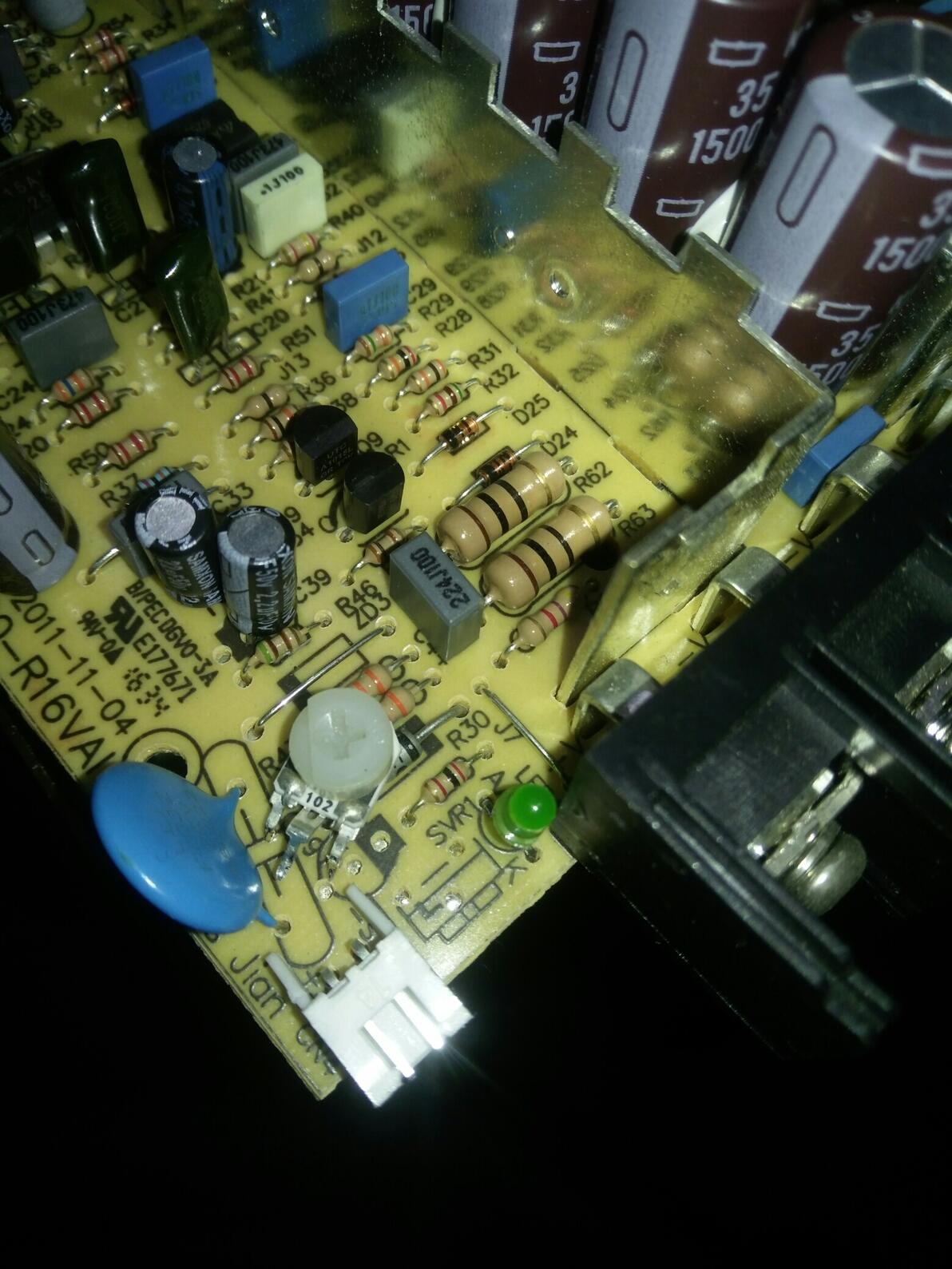

原来位置上的可调电阻

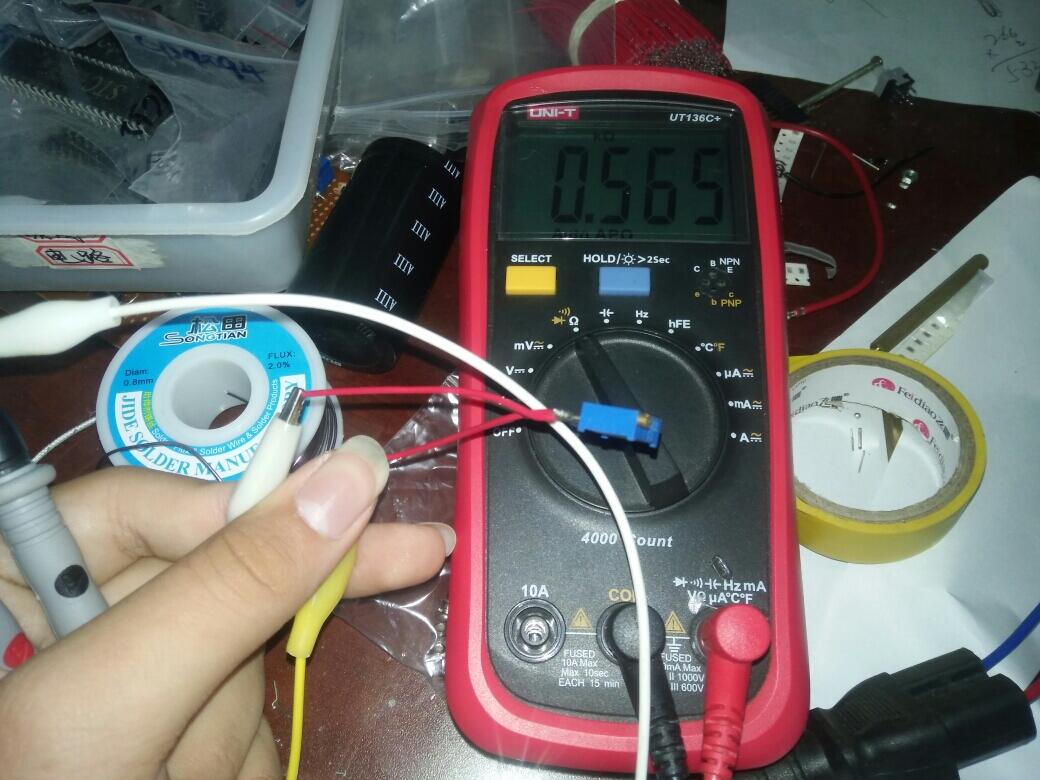

简单调一下阻值，用新的微调电阻（阻值更大）焊两根引线连接到原来那个电阻的位置上

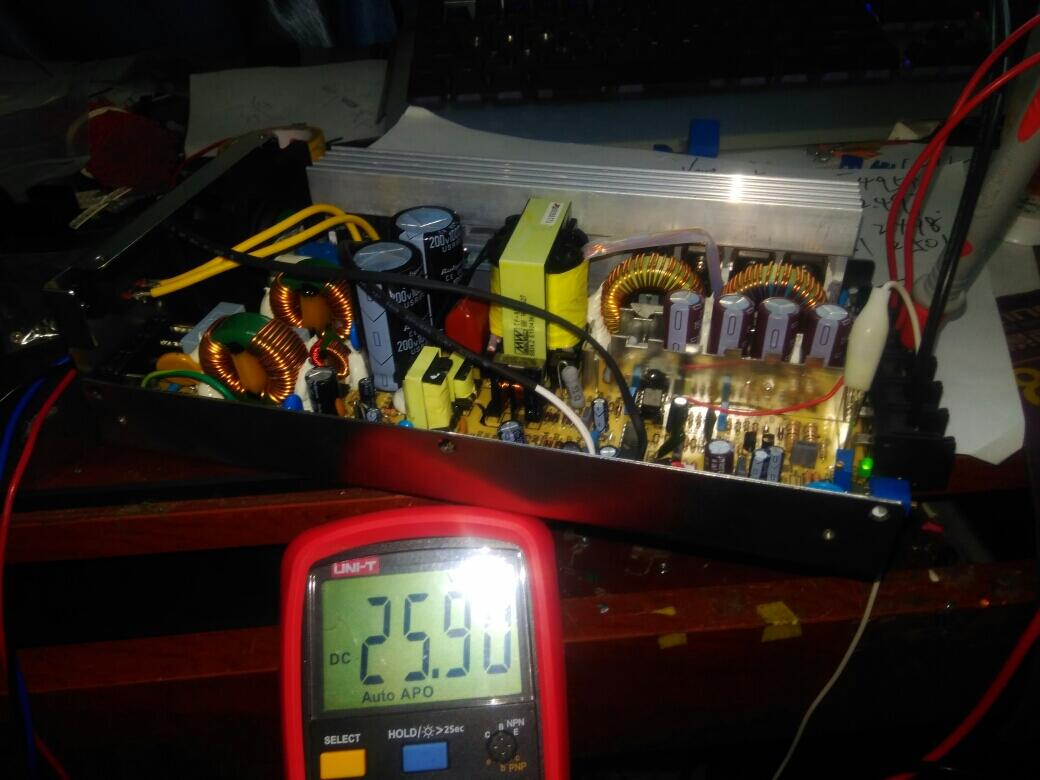

于是上电测试，电压输出正常，
嗯，有戏！

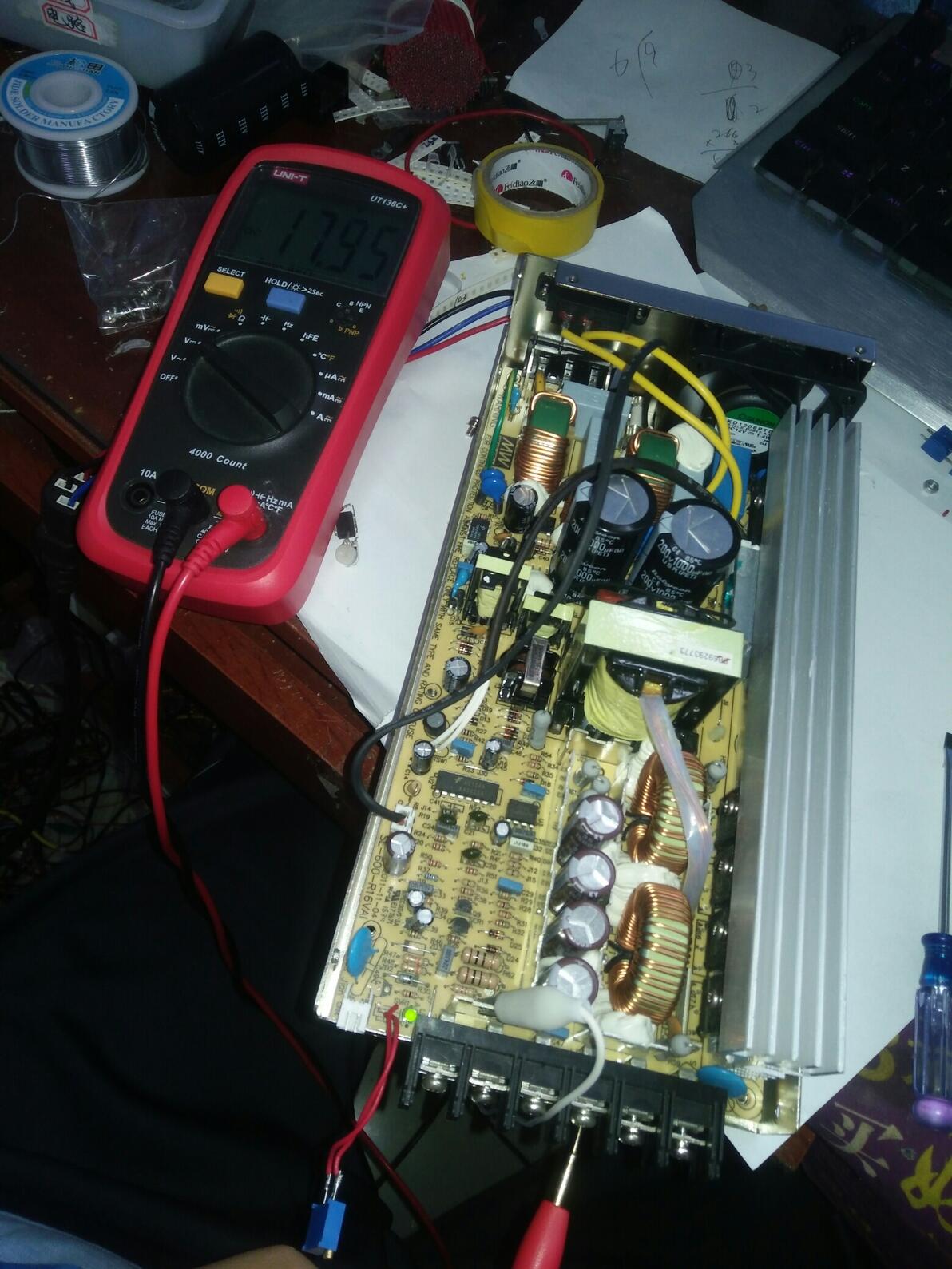

输出看似很正常
接着我尝试把它往反方向拧，电压确实在逐渐降低，正方向拧，电压也在逐渐升高。然而我继续往反方向拧，电压越来越低，一直到16v的时候。。。。。。。。。。。。然后啪的一声，输出便没了电压，软启动继电器放松。。。。。。
wt*。。。
对眼前的一幕有点懵逼，肯定触发了什么奇怪的保护电路，我把电压调高，再次上电，然后再调低，经过反复测试，发现，当保护的时候，352的8脚从高电平变为低电平，停止工作，其供电电压没有任何影响，
于是我愁了一眼旁边的lm358，是不是它搞的鬼，于是我测量了一下它四个输入是不是有一个引脚随着电源输出电压变化而变化，
经过测试，我的猜测没有问题，确实，第二路的正相输入端的电压随输出电压的改变而改变，大概是输出电压的1/14.6

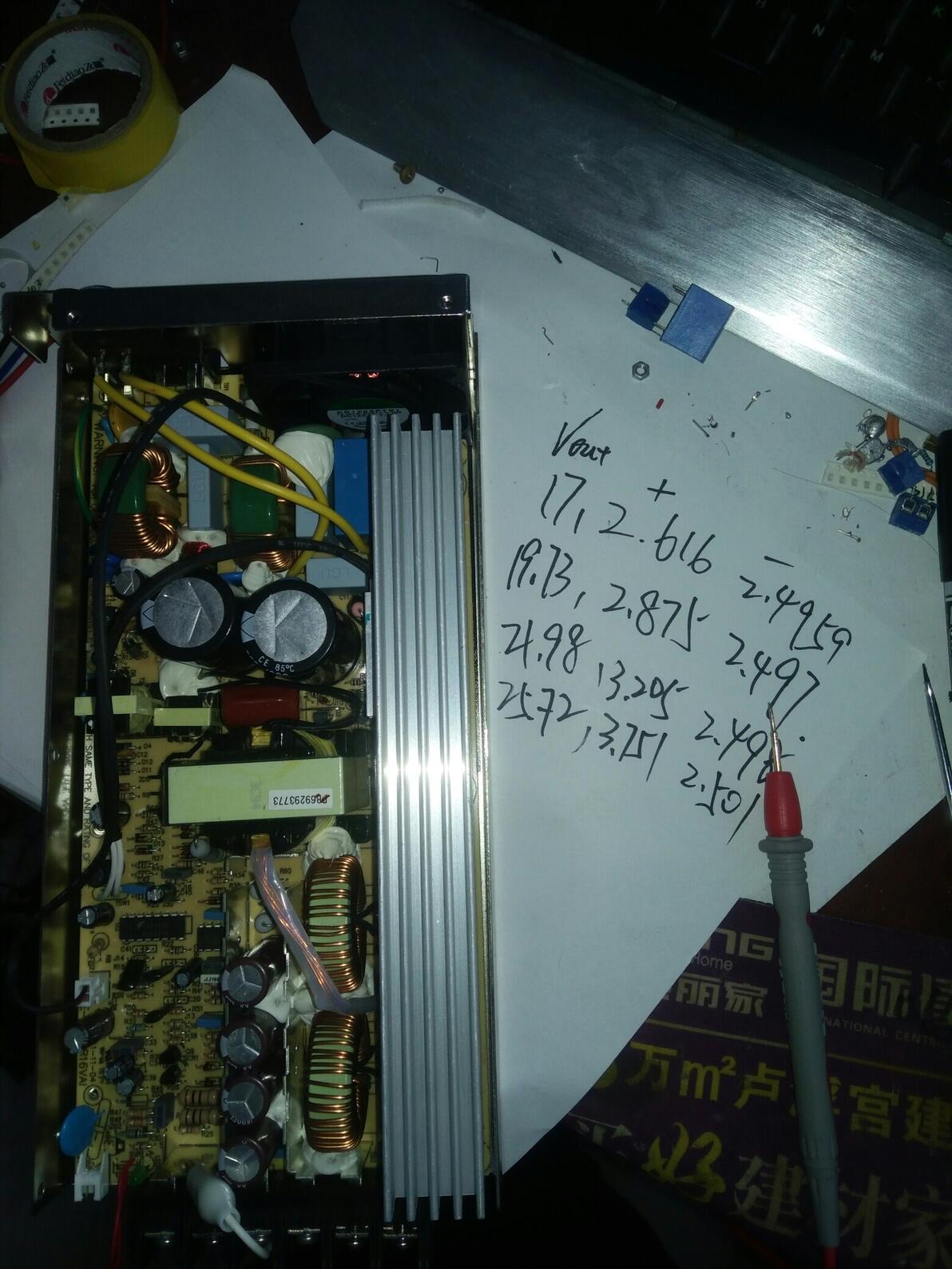

测试得出的数据
明白了，当检测电压低于其反相输入端电压，输出就会把3525的8脚拽到低电平，让它停止工作。应该是欠压保护。

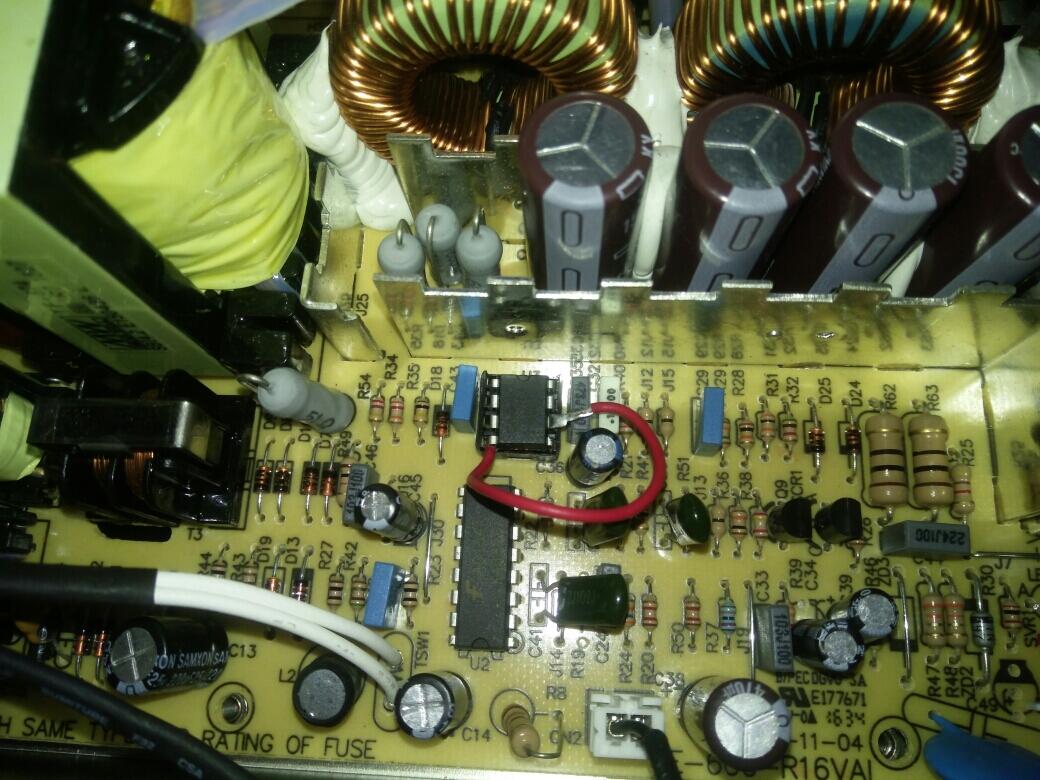

改成可调电源还要什么欠压保护，给它屏蔽得了。于是我把358从电路中拆了出来，用一个IC座焊到原来的位置上，然后把它的反相输入端（阈值电压）引脚给挑出来，直接强行拉到低电平。
换上IC座
把6脚拉低
经过改装后，很成功，电压能开始往低调节了。

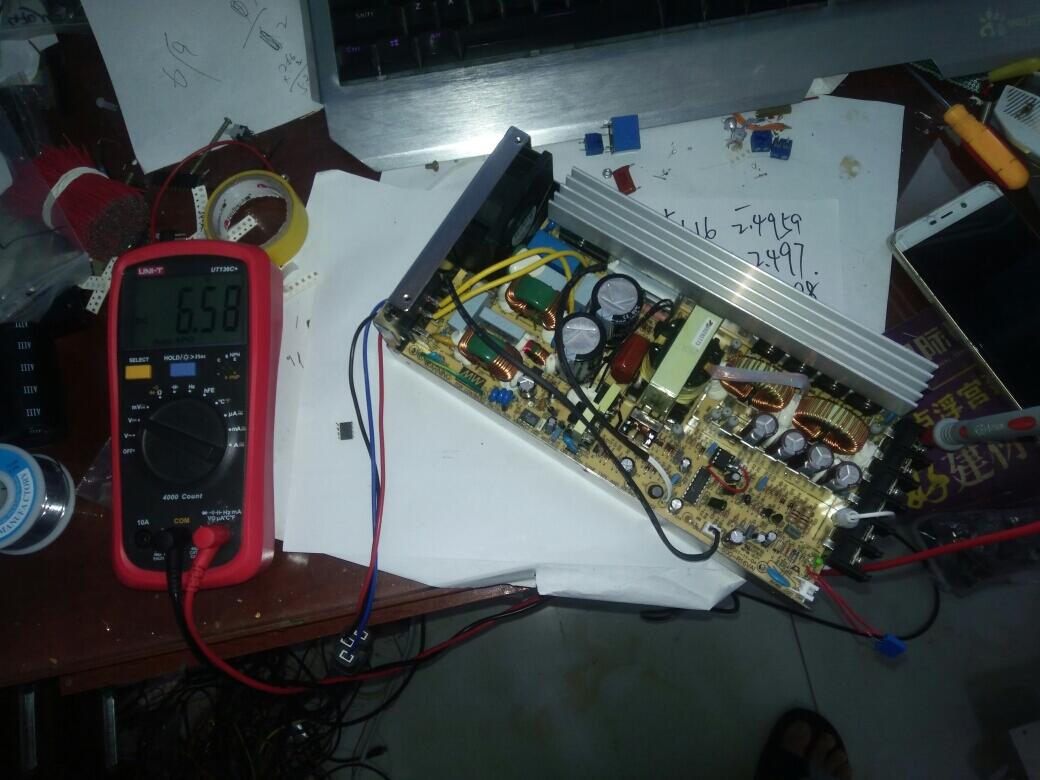

调到6v多依旧能正常工作。
然而我发现最低只能调到3.8v左右，再动电位器已经没用了，于是为了留有余地，我将电位器换一下参数改到最低输出电压为5v。
调低电压的功能已经很满意了，接下来尝试往高设置电压，于是我找到了和电位器串联的一个定值电阻，把这个可疑的电阻拆了下来。

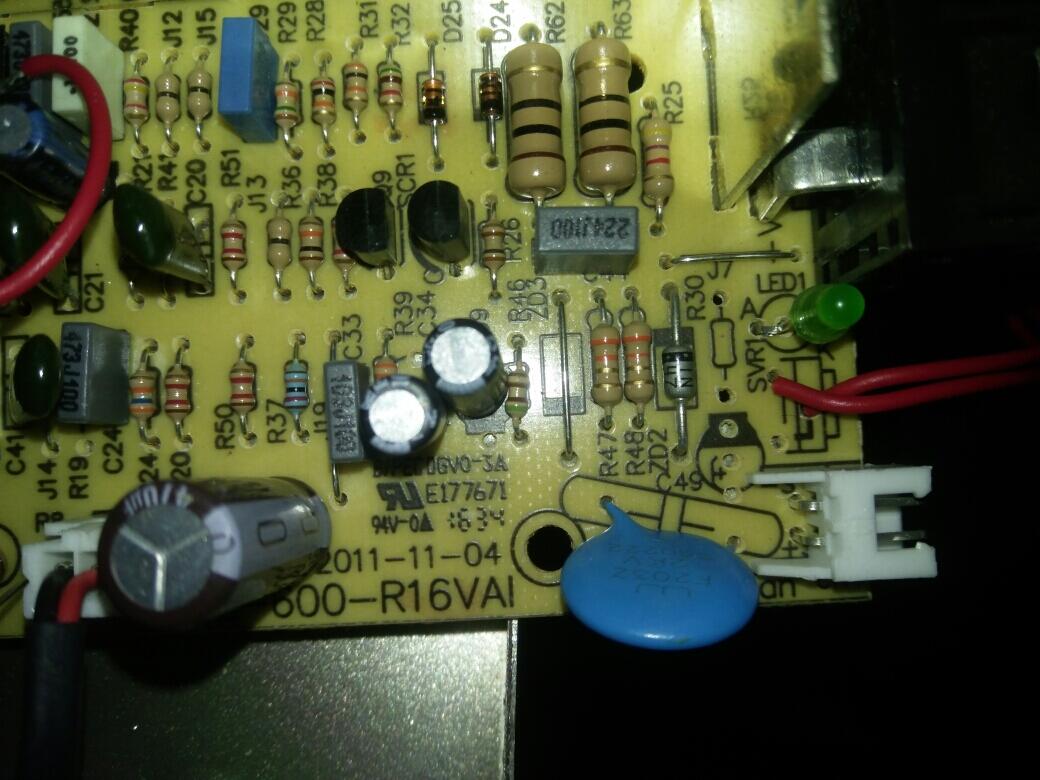

那个稳压管旁边有一个空缺的电阻位，就是那个可疑的电阻。

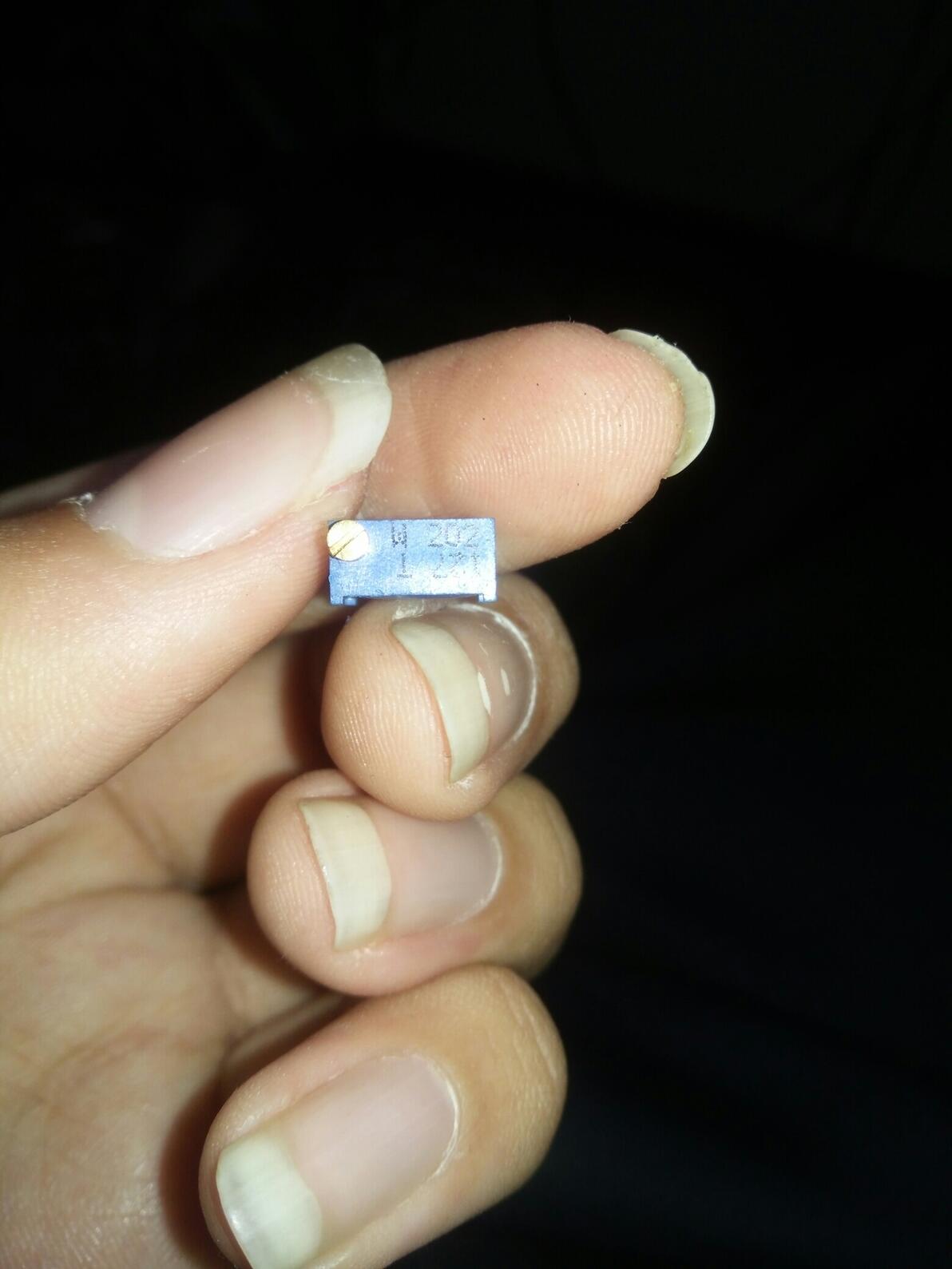

为了方便调节，我换成了一个同阻值的精密电阻
2k电阻
焊到原来的位置上
经过测试，工作依然正常，我把最高电压设置在了32V
对了，提醒各位在改电源的最高调节电压范围的时候一定要小心，看清楚主滤波电容的耐压值，一定要使最高输出电压低于那个耐压值，否则电容会爆浆！有必要的情况下一定要更换主滤波电容。
确保无误，我将两个电位器用热熔胶固定在电路板上，合上机壳，并改一下标签，整个改装就完成了。
带载测试完成。

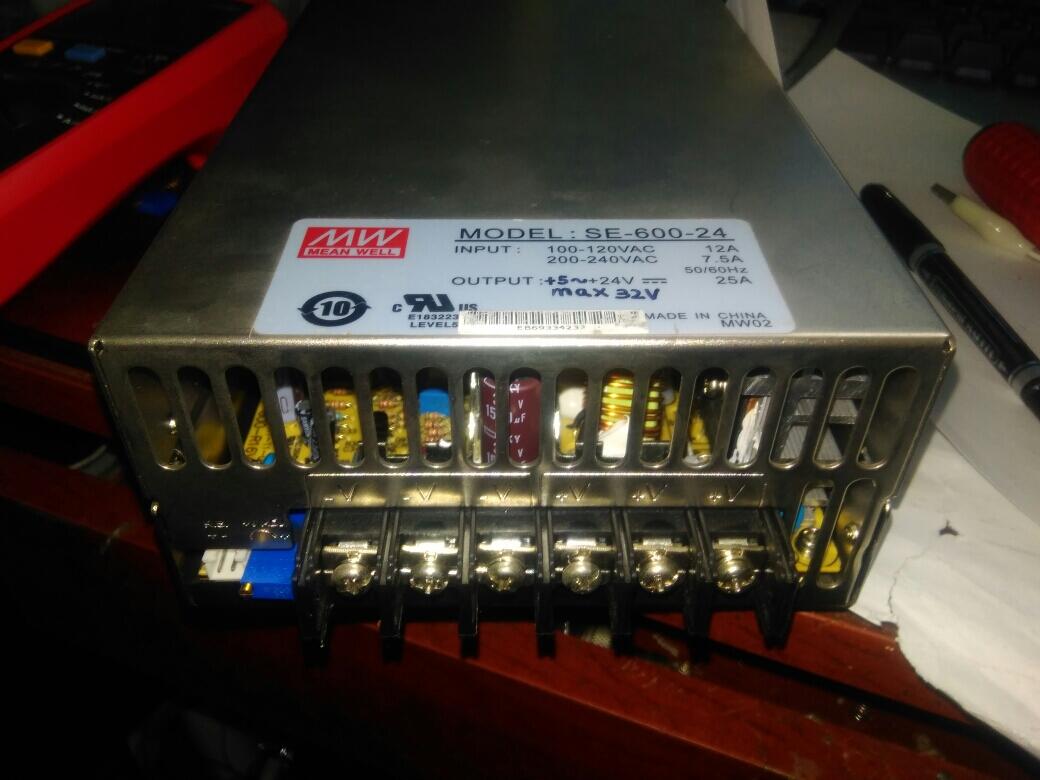

更改标签
最低电压输出测试

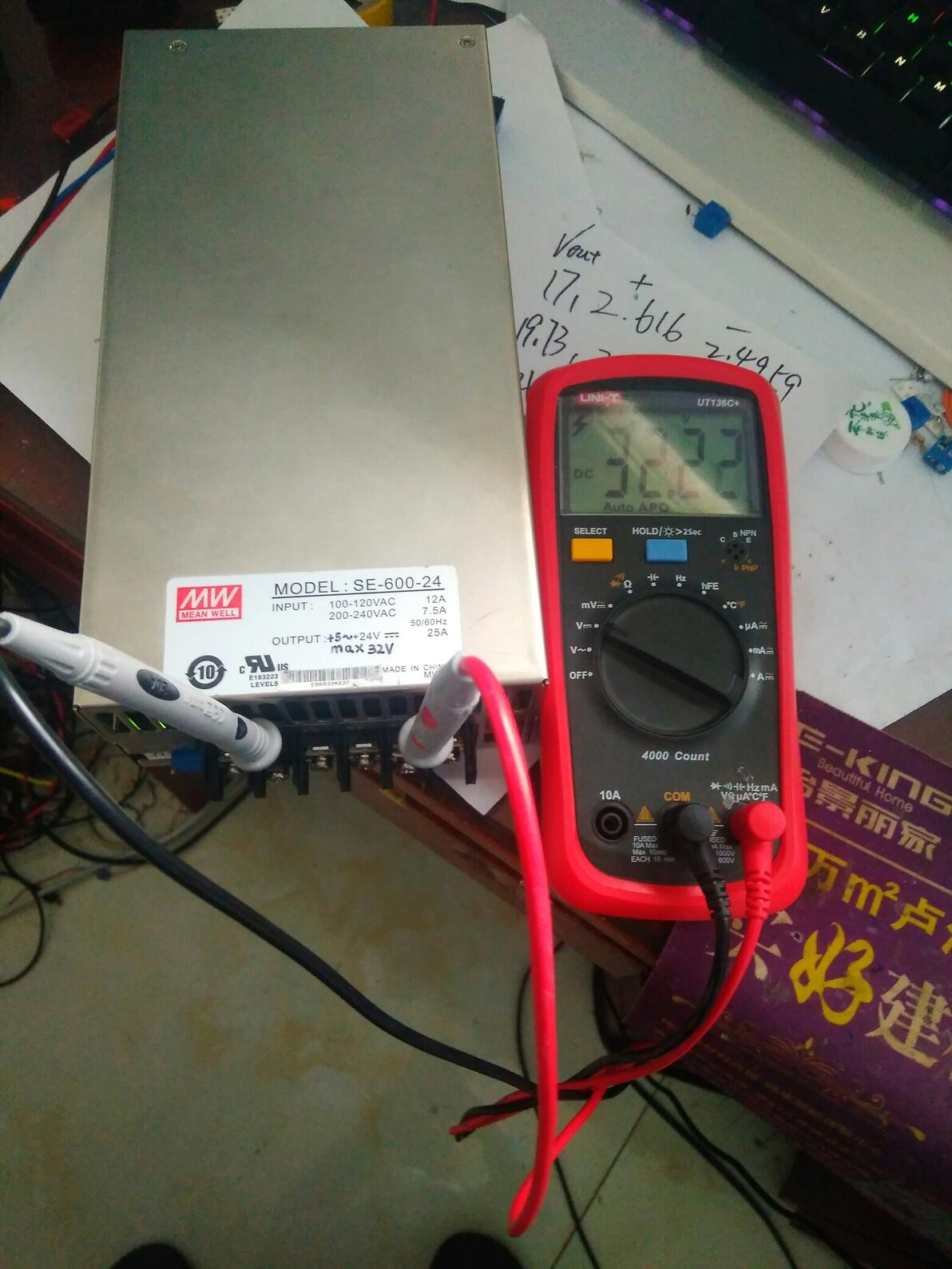

最高电压输出测试
完结撒面
应该说第一次改装开关电源还是比较顺利的，这真的是一个比较锻炼的过程，手头如果有合适的电源的朋友不妨来试一试这个方法。毕竟开关电源的结构都是换汤不换药的，大同小异。找准位置，选对方法就能成功。
当然了，因为开关电源涉及强电部分，操作一定要谨慎，特别是pwm芯片分布在强电部分的电源！断点后停两分钟再测试，以免滤波电容两端还有较高电压！
好了，今天这篇文章就到这里了，仅是我个人制作的一个经历的分享吧，希望您可以从这篇文章中有所收获，有所提高。DIY是我们的乐趣，不时折腾一下也挺好的是不~最近学业比较繁忙，可能问我问题的朋友回复不会很及时， 希望大家能够谅解吧。谢谢大家。
