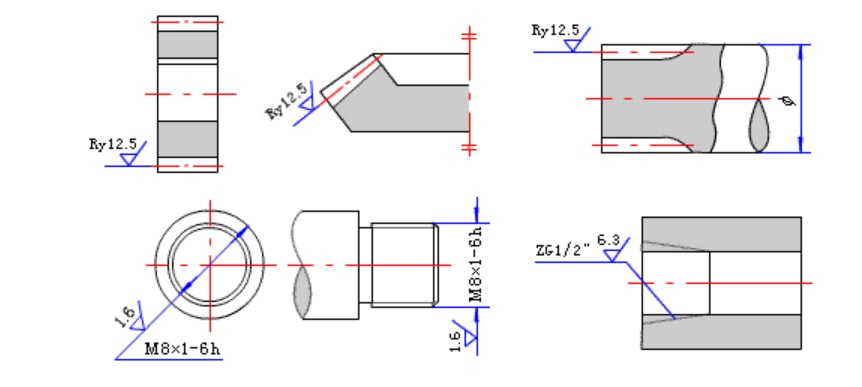

齿轮、渐开线花键、螺纹等工作表面没有画出齿(牙)形时的标注方法。

      零件连续表面及重复要素(孔、槽、齿……等)的表面和用细实线联接不连续的一表面，其代(符)号只标注一次。

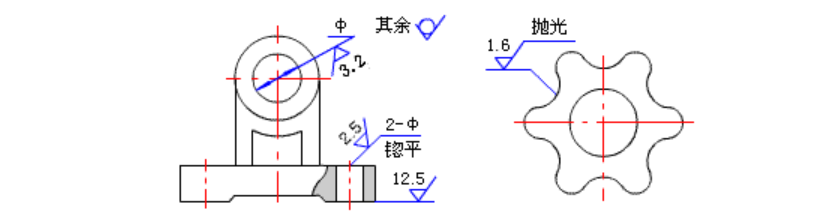

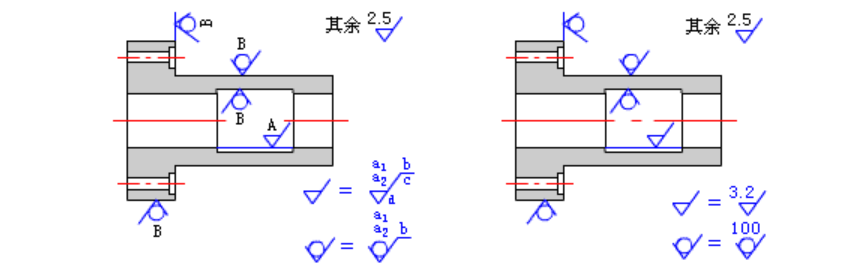

零件大部分表面要求相同时，在右上角统一标注，并加注“其余”二字。为了简化标注，或位置受到限制时，可标注简化代号，也可采用省略注法，但必须在标题栏附近说明这些简化代(符)号的意义。采用统一标注和简化标注时，其代号和文字说明均应是图形上其它表面所注代号和文字的1.4倍。

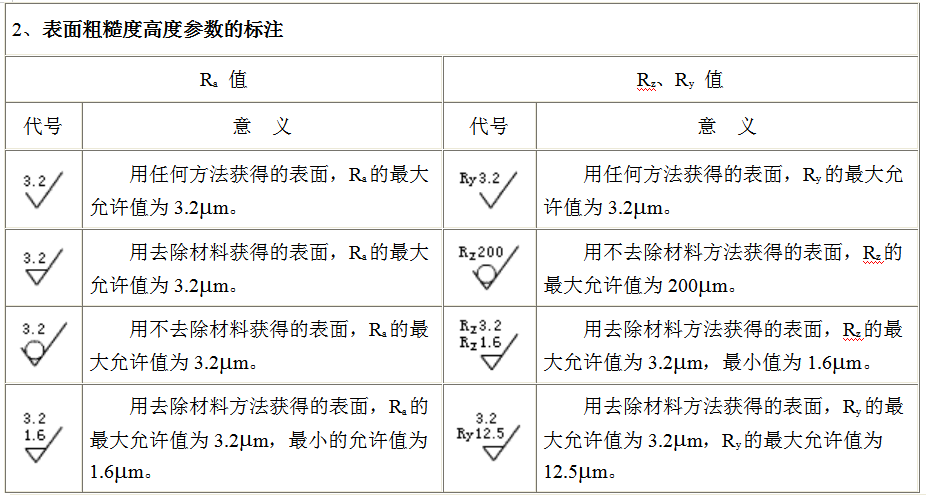

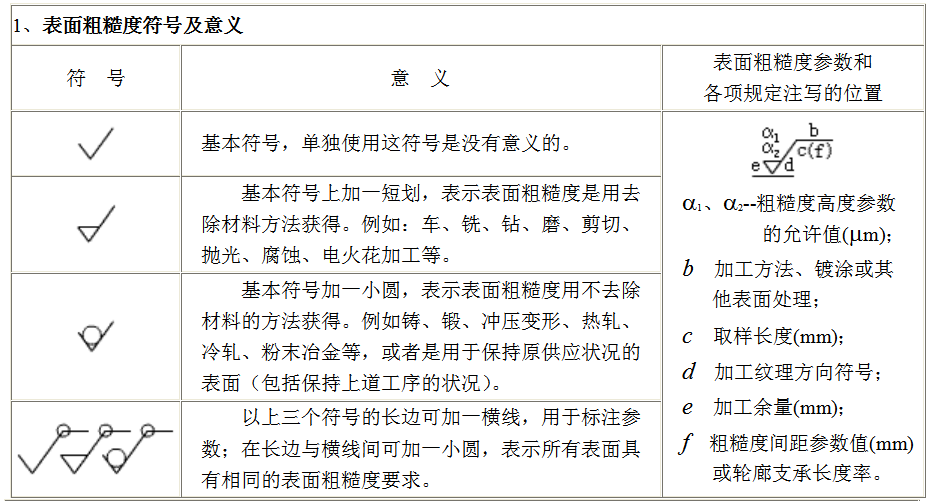

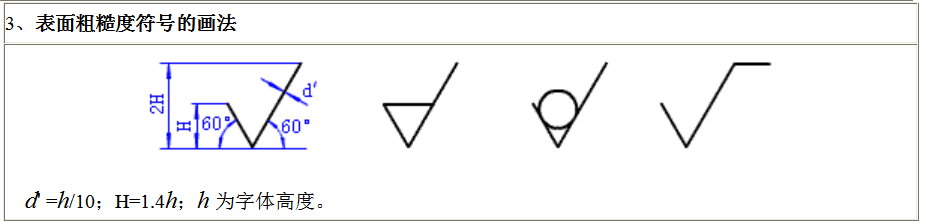

表面粗糙度代号及其注法

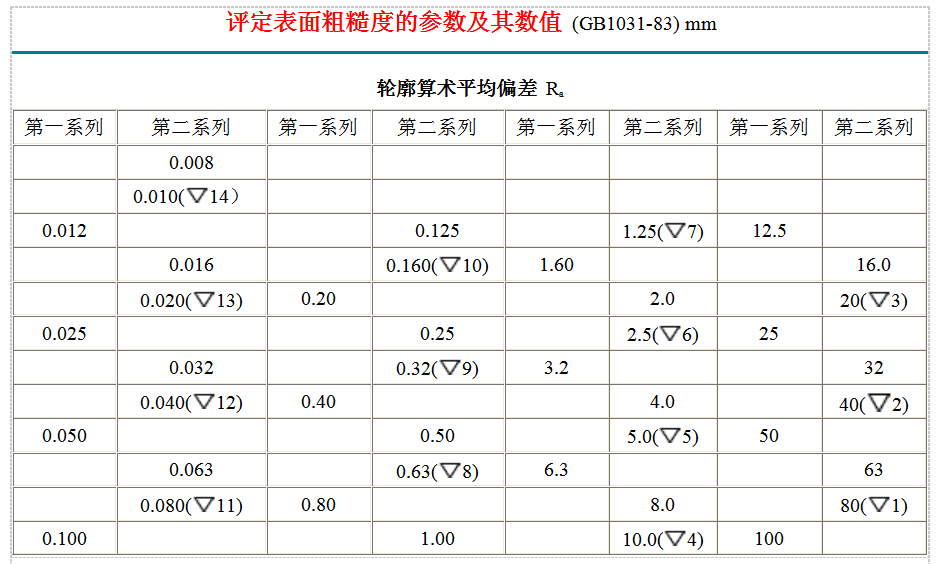

注：1、推荐优先选用Ra参数(在Ra=0.025～6.3mm常用参数范围内)。
