如何设计电磁铁(阀)
dai呆哥
2021年07月14日 22:36

从事电磁阀设计和测试很多年了,其实电磁阀在我们生活中很常见。电磁阀的结构很简单,线圈,骨架,动铁芯,固定铁芯就可以构成一个电磁阀的结构。

让电磁阀动起来不难,可难在如何精确的控制不同行程的磁力。这里面又涉及到好几块:绕线,结构,材料和材料处理。

绕线,顾名思义,将漆包线在骨架上绕一定的圈数,可到底绕多少,怎么绕,漆包线直径怎么选?耐温等级怎么选等等……都很有学问。

结构,一个好的结构可以把磁场的利用率变得很高,可以痛过模拟来决定结构

材料以及材料处理也是不好处理。得具体看要求,比如低频的话,纯铁就行,高频的话可能得铁素体。还得想办法去磁滞……

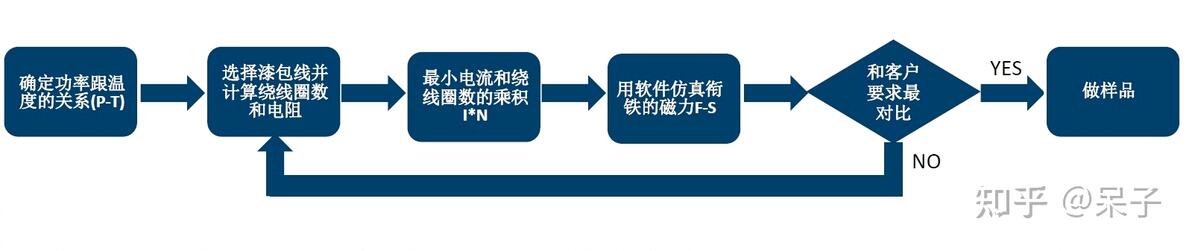

一般来说设计电磁阀的步骤如下图(如果是基于现有电磁阀改善的话):

基于现有的电磁铁改善

先从线圈说起吧,一般来说,线圈核心部件之一是漆包线,漆包线具有很多特性,最设计者来说最重要的是选择漆包线的线径和耐温等级;以下是个示例:

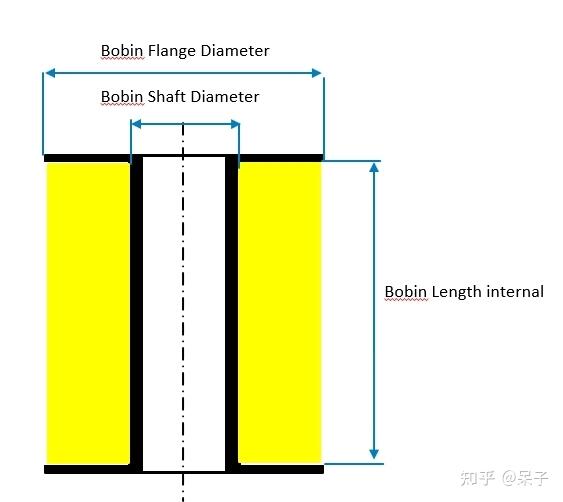

绕线骨架

黑色的是绕线骨架,黄色的就是漆包线,其中三个尺寸对绕线非常重要!

那么漆包线应该怎么选择呢?

首先我们要知道,当漆包线通电的时候是会发热的,因此我个人建议刚开始做实验的时候选择耐温等级比较高的漆包线!比如说220℃!绕线的电阻与漆包线的长度和直径是由直接关系的,具体怎么计算我就不细说了,下面我截图说明:

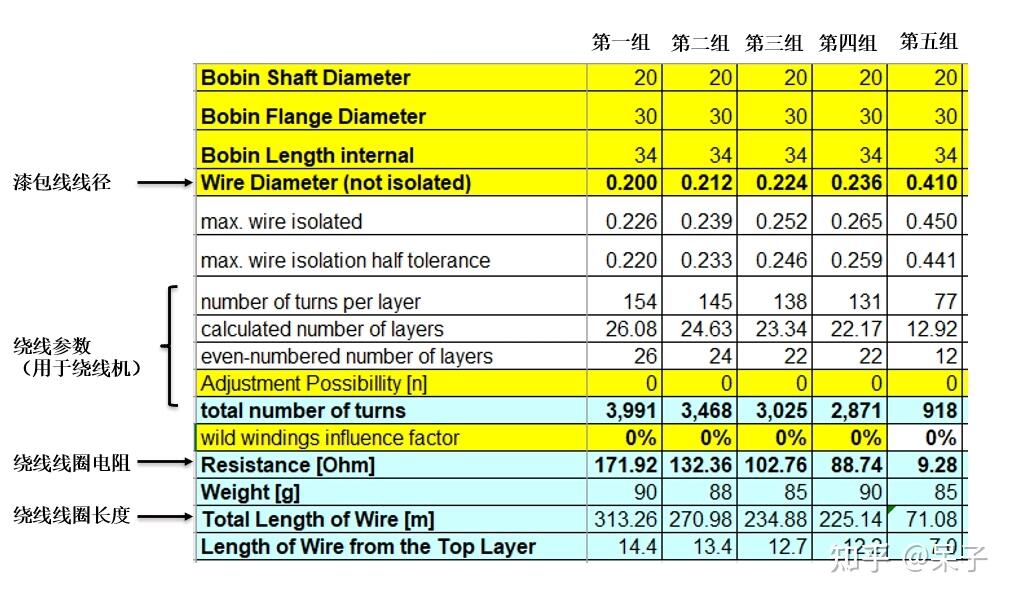

绕线计算(包括电阻)

比如不同组用不同的漆包线(绕线骨架尺寸相同),这样可以对比绕出来的圈数和电阻,我们就可以得到“安匝”(通电电压/电阻*圈数),安匝是用于计算磁力的!

线圈就介绍到这里;其实还有好多细节,比如温升等,大家慢慢琢磨吧!

下面大致讲下仿真:

这里我们用软件Maxwell来仿真;需要将很多参数输入进去,然后求解!

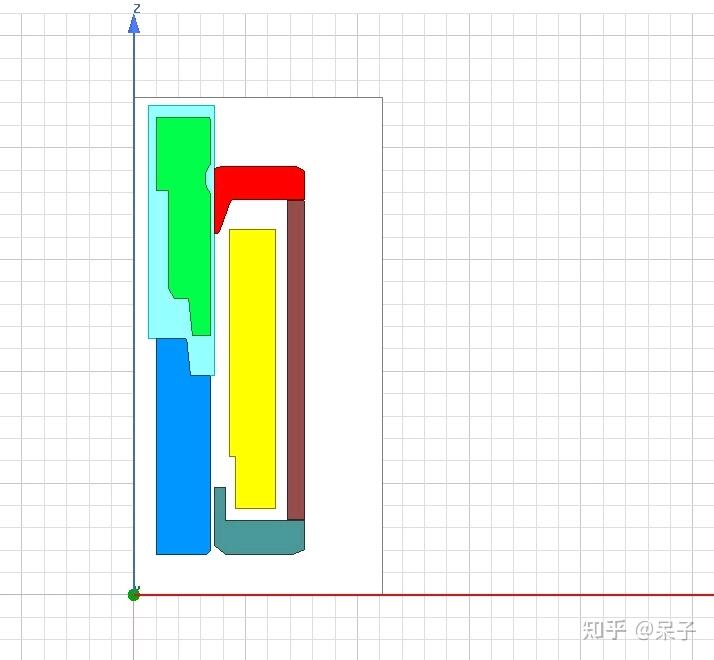

模型

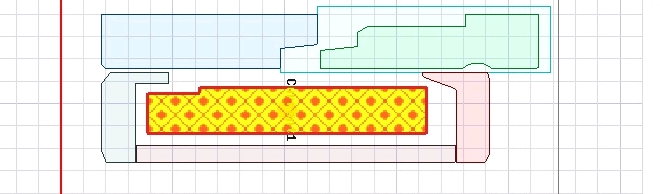

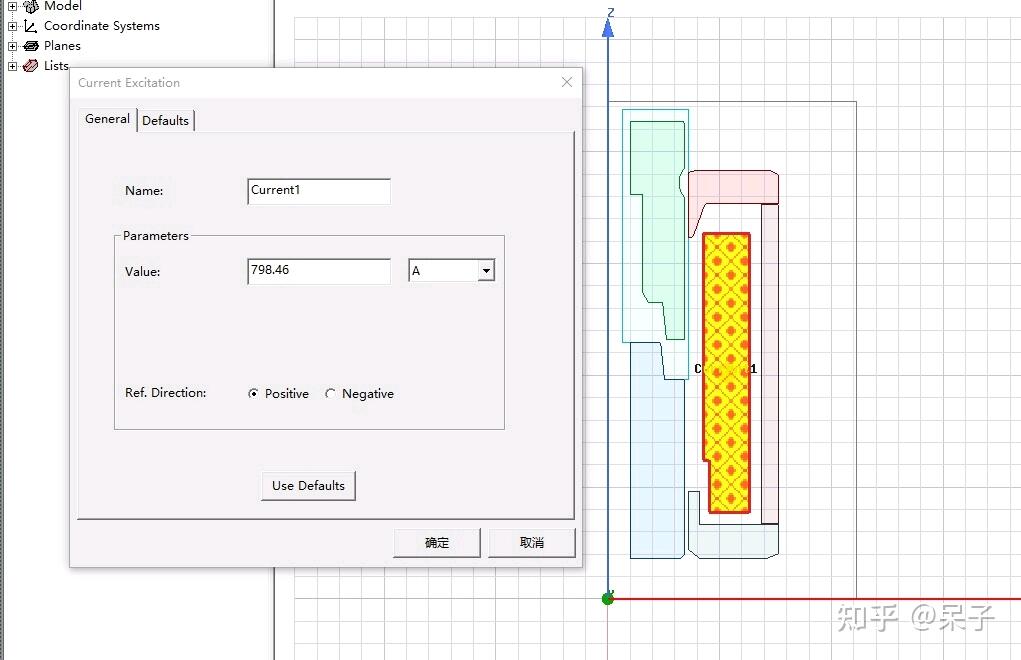

激励设置

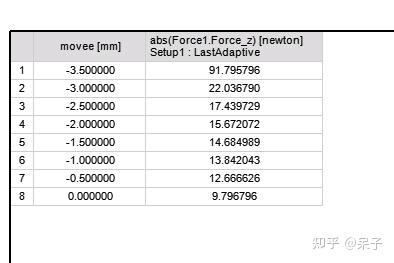

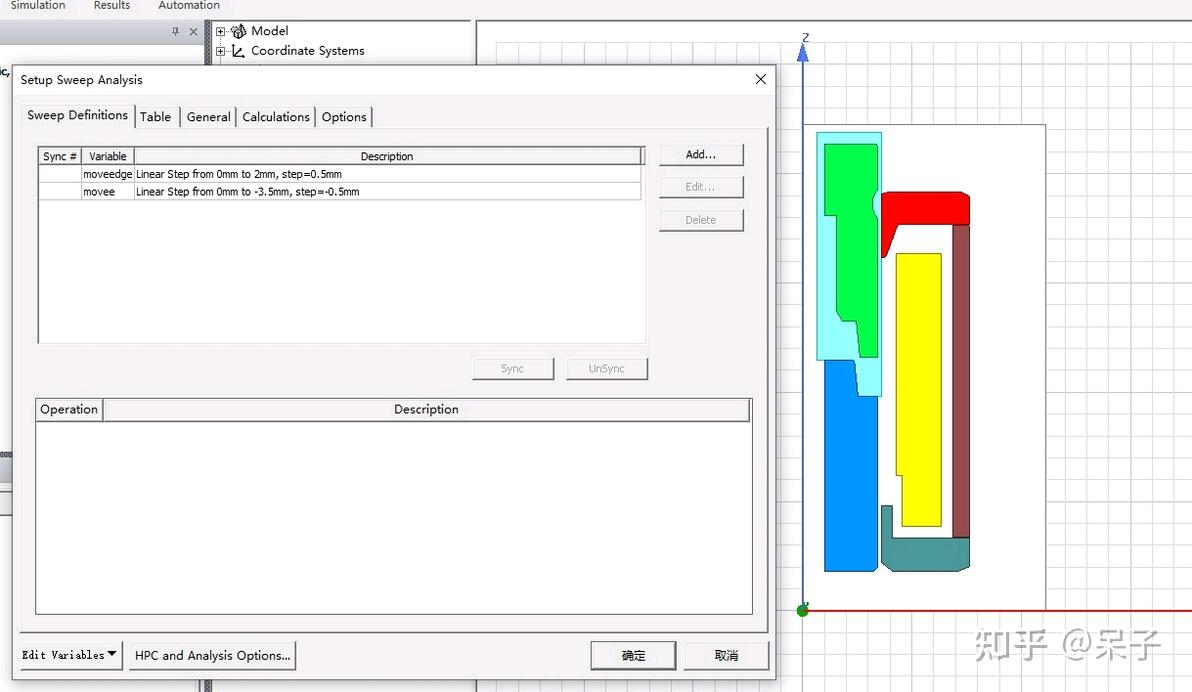

参数化设置(不同情况电磁力设置)

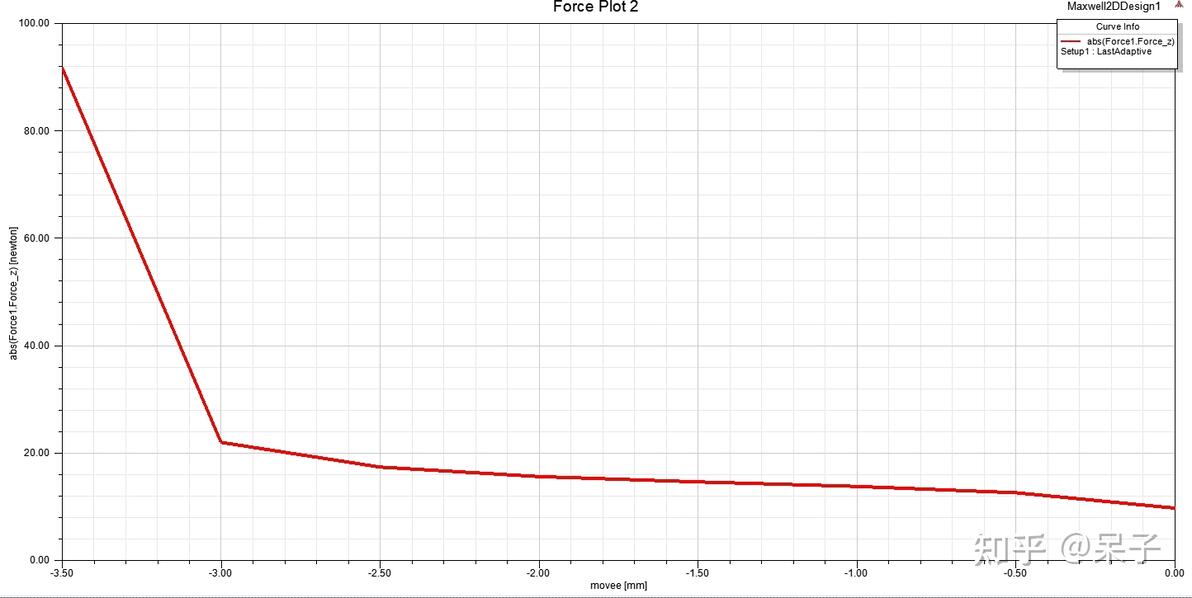

磁力-位移曲线分布

磁力-位移

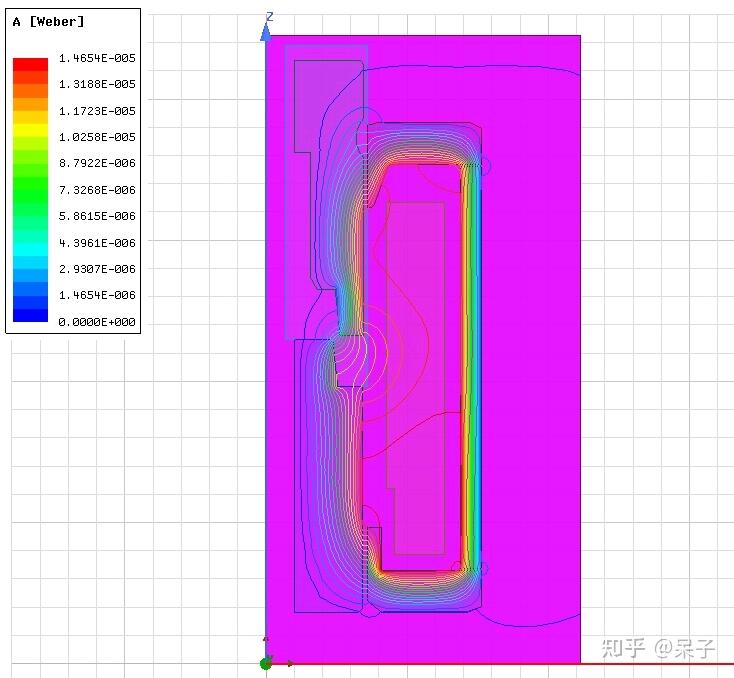

磁密分布

下面附件视频是我做的关于磁力仿真的。

【电磁铁/电磁阀的磁力仿真到底准不准?Maxwell VS Femm-哔哩哔哩】网页链接​


另外,实现在前期做开发的时候,我们要先搞清楚一些基本的使用情况,比如:

1-最高使用的环境温度;

2-通电、断电的频率;

3-最高电压,等等

确定最高使用温度是因为我们要确定漆包线的耐温等级,有180℃,200℃,甚至是220℃的。这里还要考虑漆包线的温升。。。刚开始可以仿真,但是有样品了一定要测试,细节就不说了。

关于通电和断电的频率主要和三个方面有关系,第一:铁芯的材料,如果频率不高可以选择纯铁等,如果频率高了需要选择.x(不告诉你,哈哈哈)等。第二,频率过快会有反向电压产生,有可能会把控制电路击穿,那么是否考虑添加二极管?第三,材料剩磁太多的话,反应时间也快不起来啊,因此害的去剩磁。。。。

额。。。。想想都烦,做了很多电磁阀的项目了,每次真的是操心的要死。。。还得考虑制层问题。。。

最后建议大家不要入坑,会掉头发;

白白~~~~
