相信一些贴吧的巨友已经看过一些了。想想还是这里比较好更，就暂且住这了。

      事情是这样子的，大学学的是电子工程，这个专业不只是要学各种硬件、信号处理，软件也是主修课程。大三时就经常写单片机玩，在码代码的时候就想，程序是怎么被执行的，为啥这一串0101会变成程序。出于好奇，我把编译后的二进制文件打开研究了起来，再结合已经学过的数电知识，对cpu的运行机制顿然感悟，此时一个自制8位cpu的想法油然而生。

      自己做cpu，不仅可以打发时间，还能经常动脑防止老年痴呆，一旦成功了，毕业后可能也比较容易找工作。

       说干就干，借助强大的quartus仿真功能，把设计了快一年的电路进行仿真，结果很快乐，过程很秃顶。

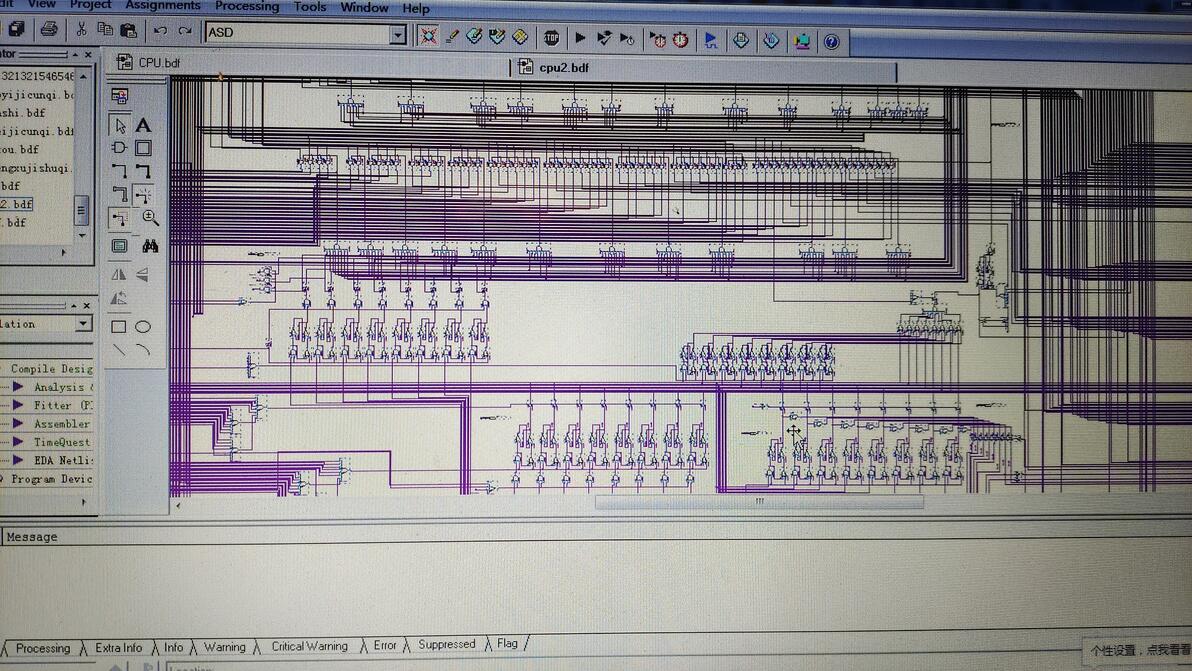

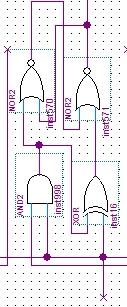

部分电路

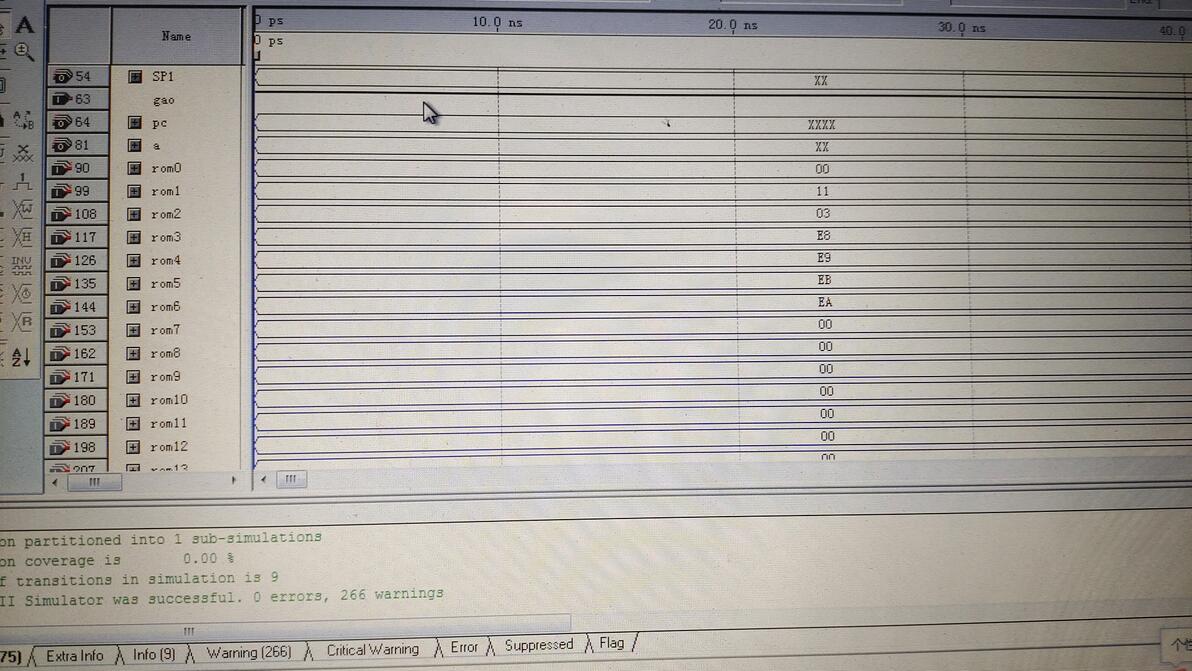

.vwf

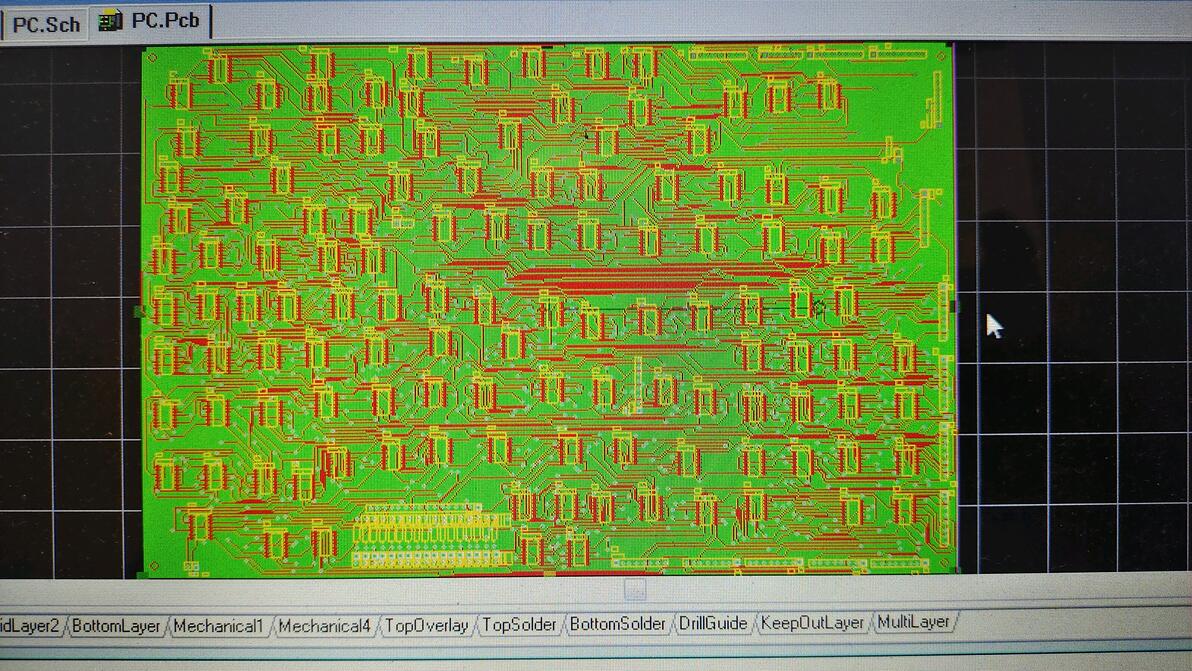

     仿真通过之后开始设计pcb，打算用74芯片搭建起来，pcb设计也弄了好久，这期间最害怕的是电路搭错，当时这渣渣布线技术真是差到了极点

总算弄好了，开始买材料。花了两个月的伙食进了一批芯片和一些设备，自己打印电路板，结果一切准备完毕准备开始焊的时候，大四毕业设计来了，就把做cpu的事放一放，这一放，就是5年。

       因为新冠疫情，我从深圳回到小北海工作，在这，终于有时间做自己喜欢做的事情了，cpu的项目重启！

       前面都是废话。现在开始。

      要着手做一个科技项目，首先做的就是要设计和验证设计，现在看来，大学期间的设计也是比较愚蠢的，只能重新设计。

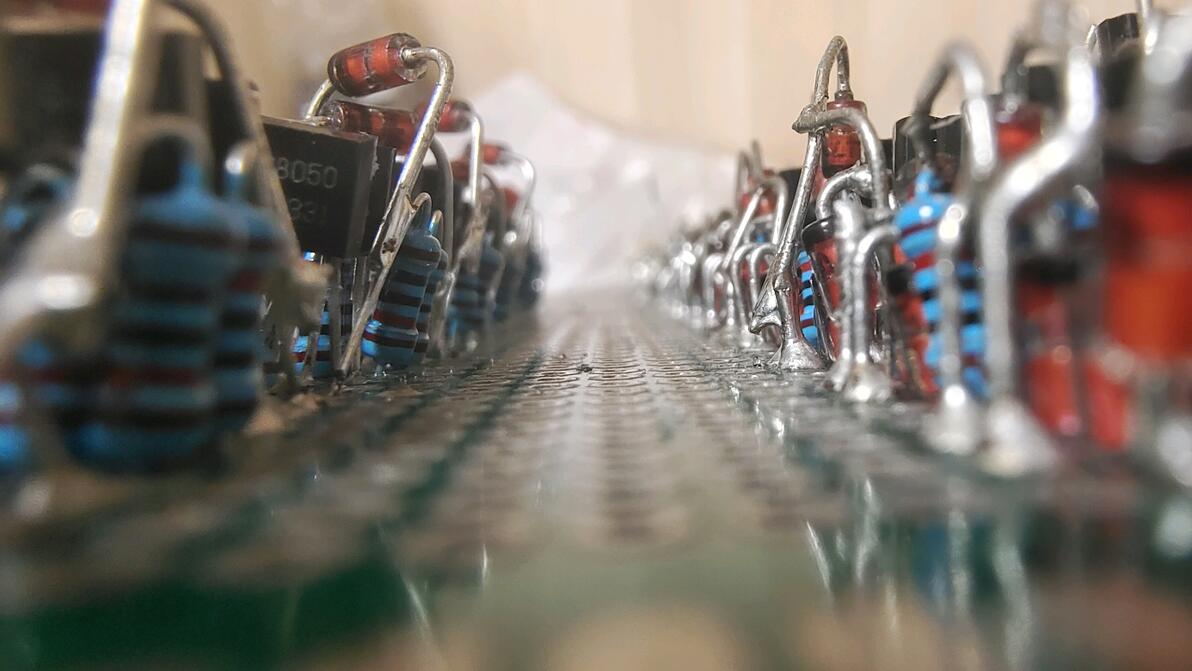

       寄存器是组成cpu的重要部分，它拥有储存数据的功能，它由一个RS触发器和一些控制逻辑单元组成。它大概长这样

寄存器

拥有了寄存器，我们就可以使用它来把数据传给ALU计算了。

       想了一想，把难度拉到最满，采用二极管三极管把cpu造出来。

       首先用实际电路搭个寄存器进行验证

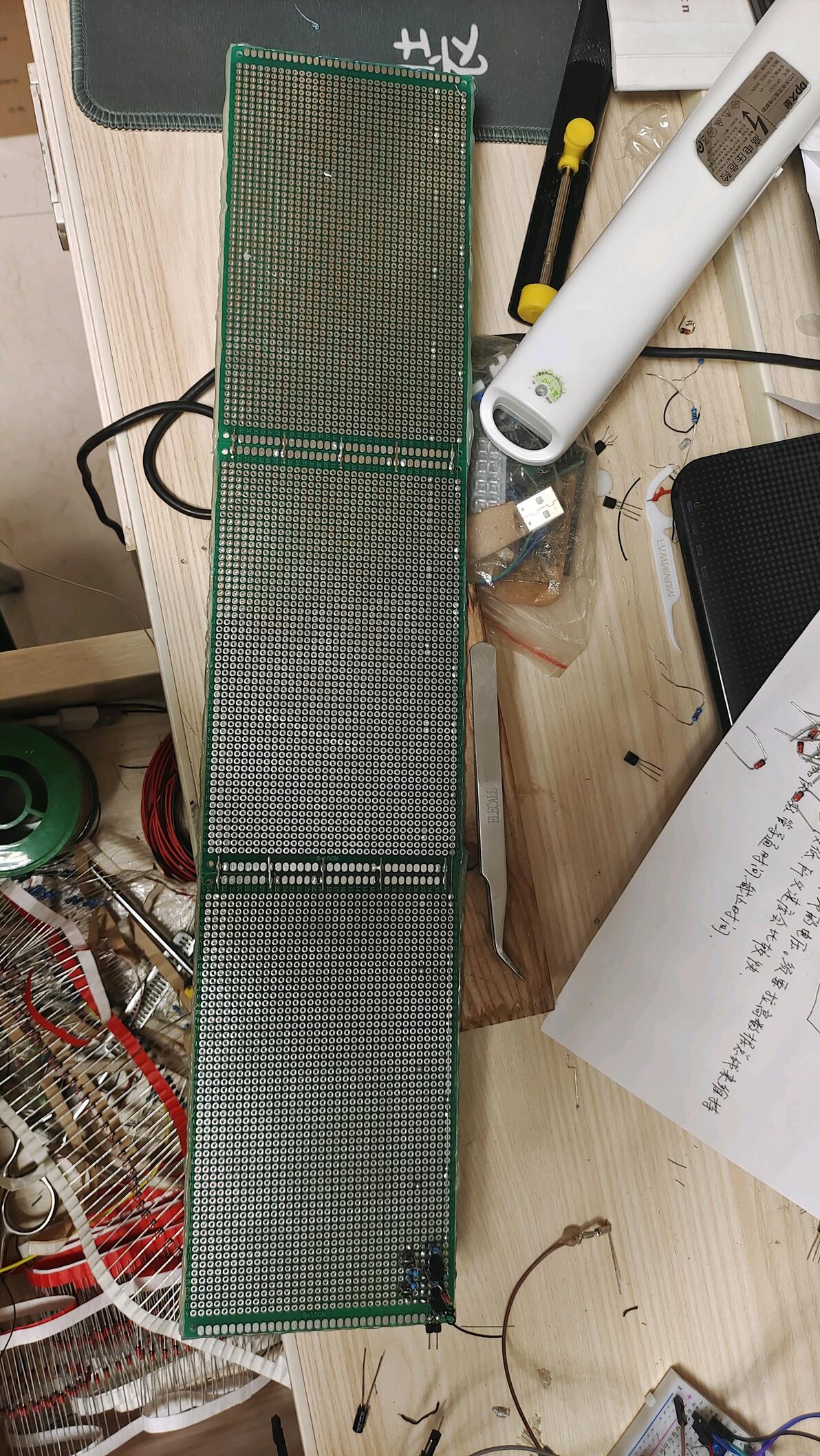

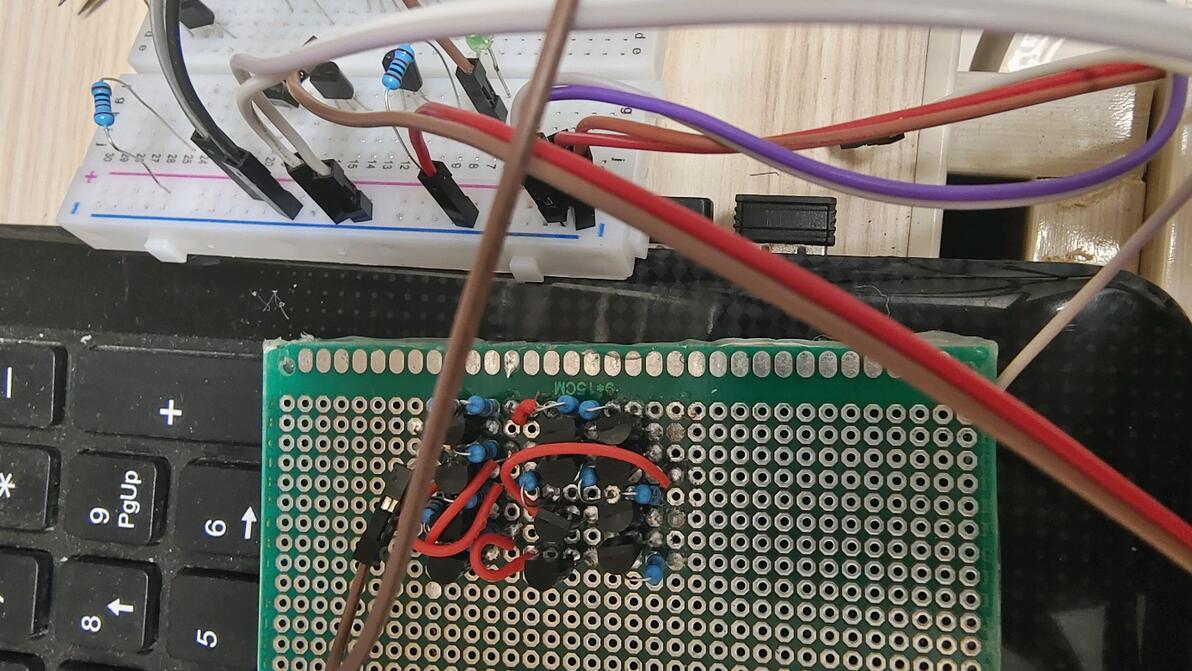

一位寄存器

       寄存器验证成功后，接着设计一个6位的移位器，这个寄存器组是cpu的控制单元，使用编码器配合它来控制整个数据通路，这就相当于站在十字路口中央指挥交通的交警。

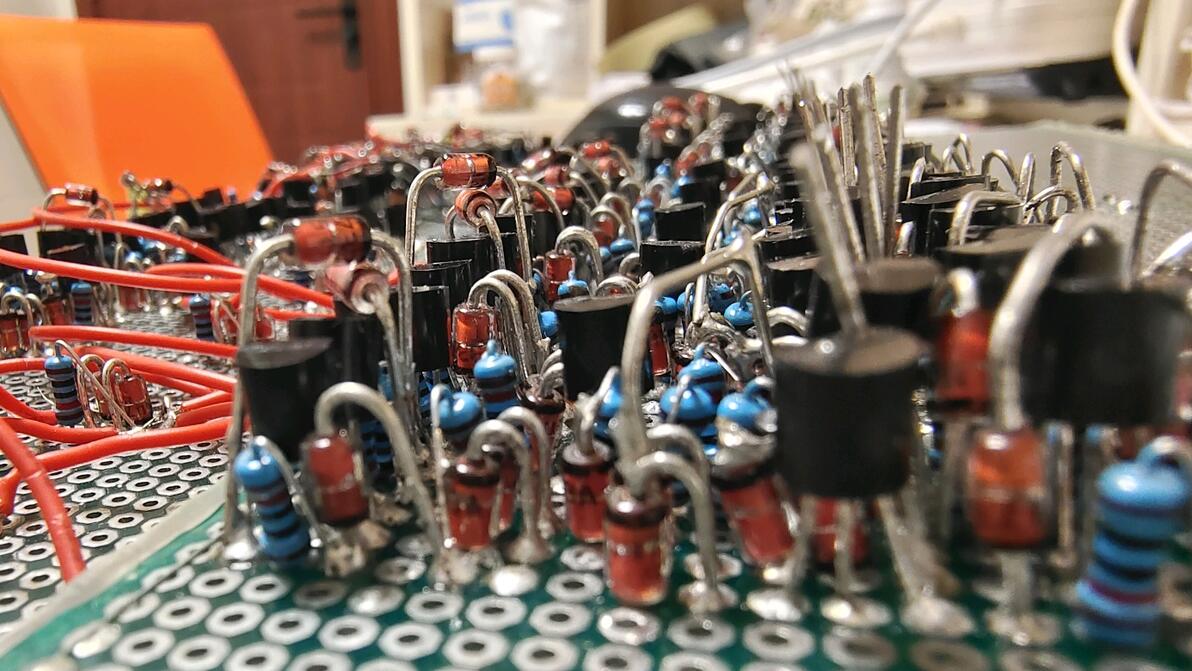

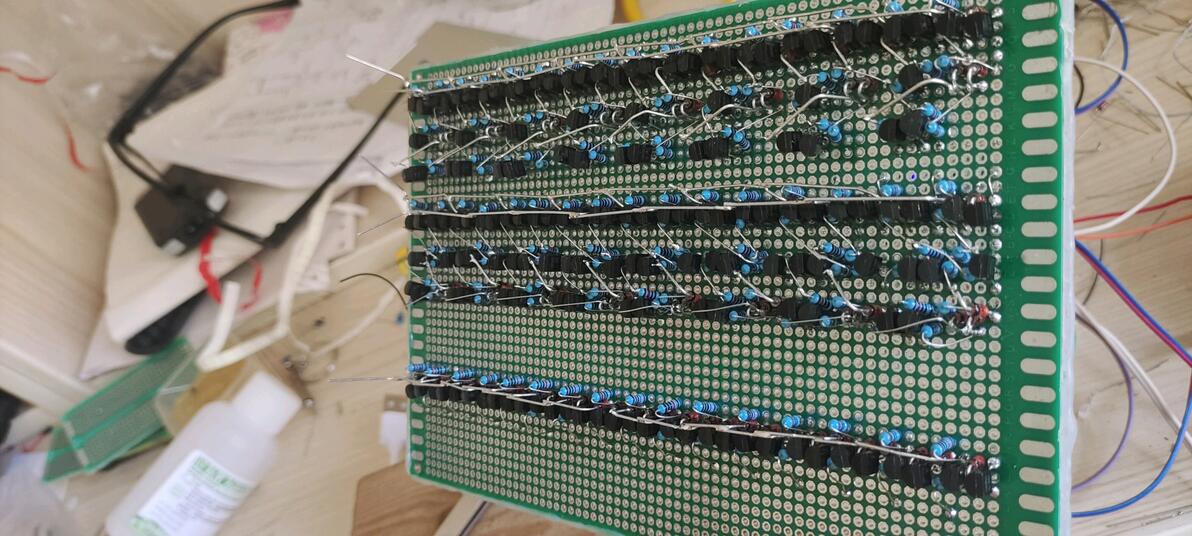

6位移位寄存器组

这个移位寄存器，我并没有选择下降沿触发的寄存器，而是用两个通用寄存器串联实现的，用这样方式做出一个多功能的控制器。后面可能有解释

       第二个器件是造个PC，也就是程序计数器,通过它来指定cpu运行程序的哪个地方，它的功能比较多，自动增1、清零、程序跳转、调用函数、函数返回等功能都要借助它来实现

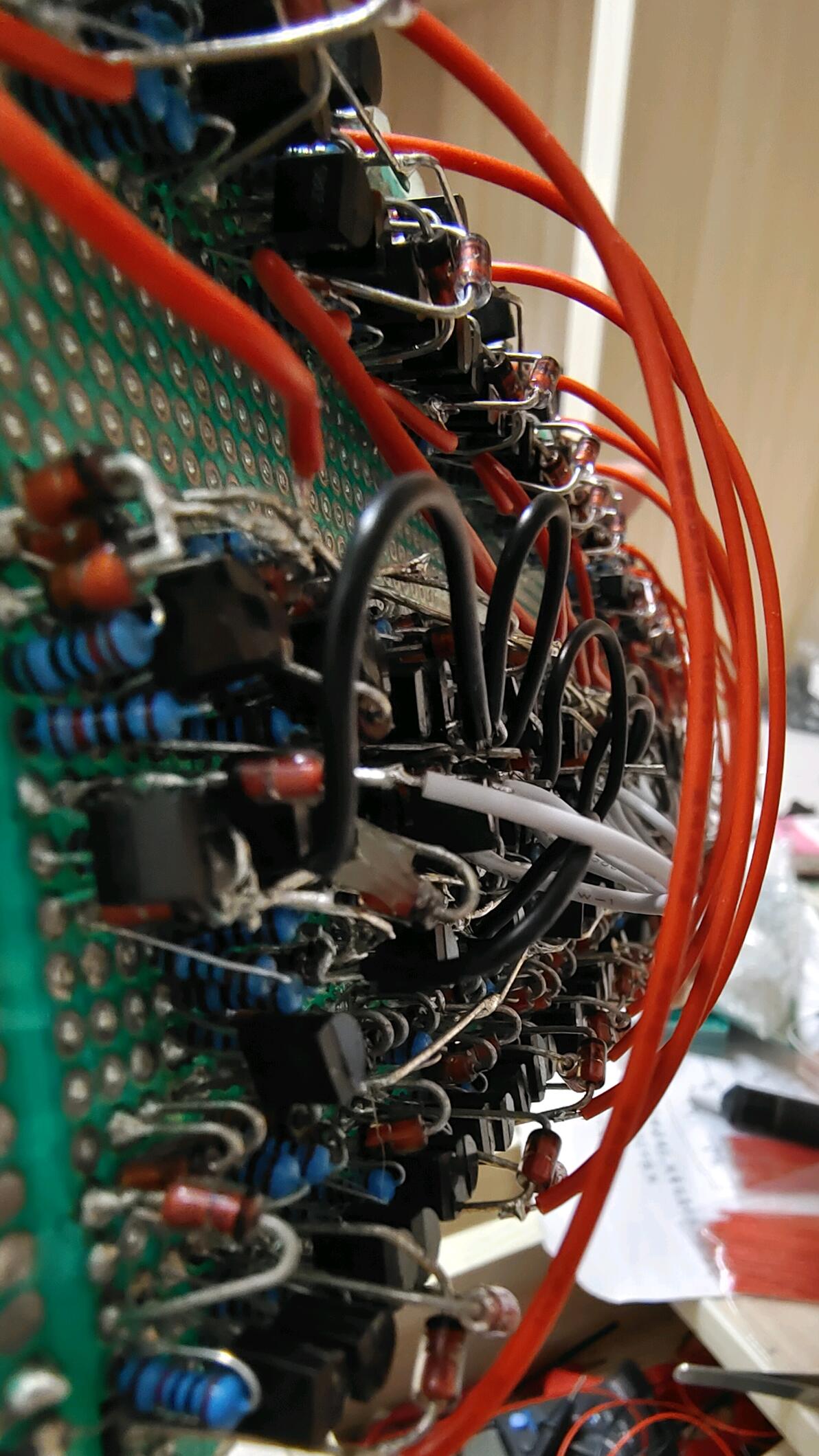

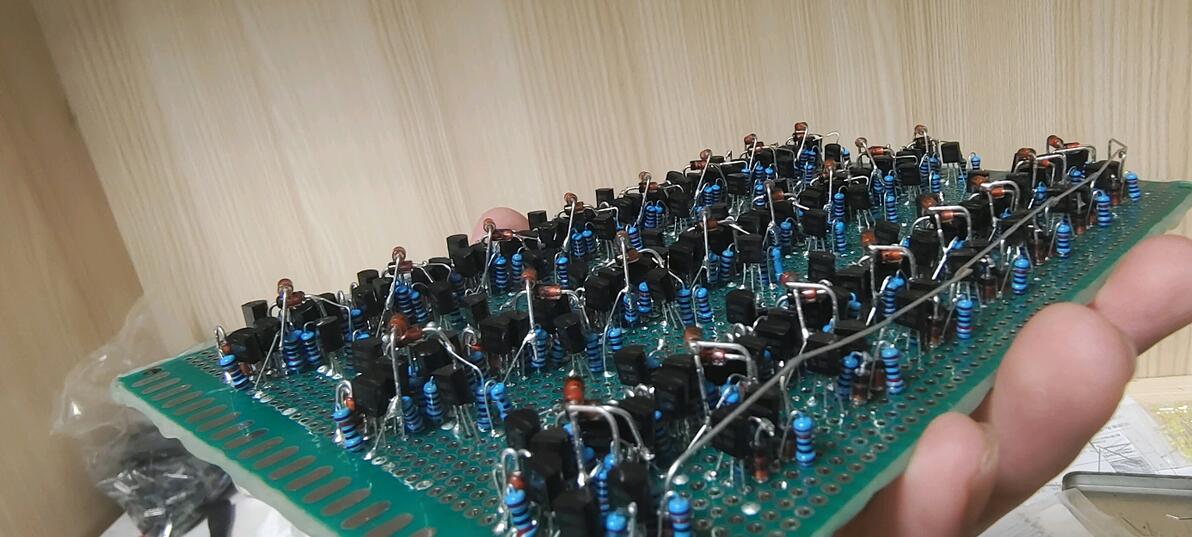

程序计数器--PC

造这个的过程也是十分秃头的，逻辑错误，原理缺陷，焊错虚焊，各种玄学问题是十分多的，好在有很强的毅力，不然都坚持不下去。

       下一个是造rom和ram，也就是硬盘和内存，由于这两个东西不属于cpu的部分，还有它非常的庞大，普通人是不太可能手工焊出来的。为了手动编程简单点，所以这里我用上了比较容易操作的hm628512

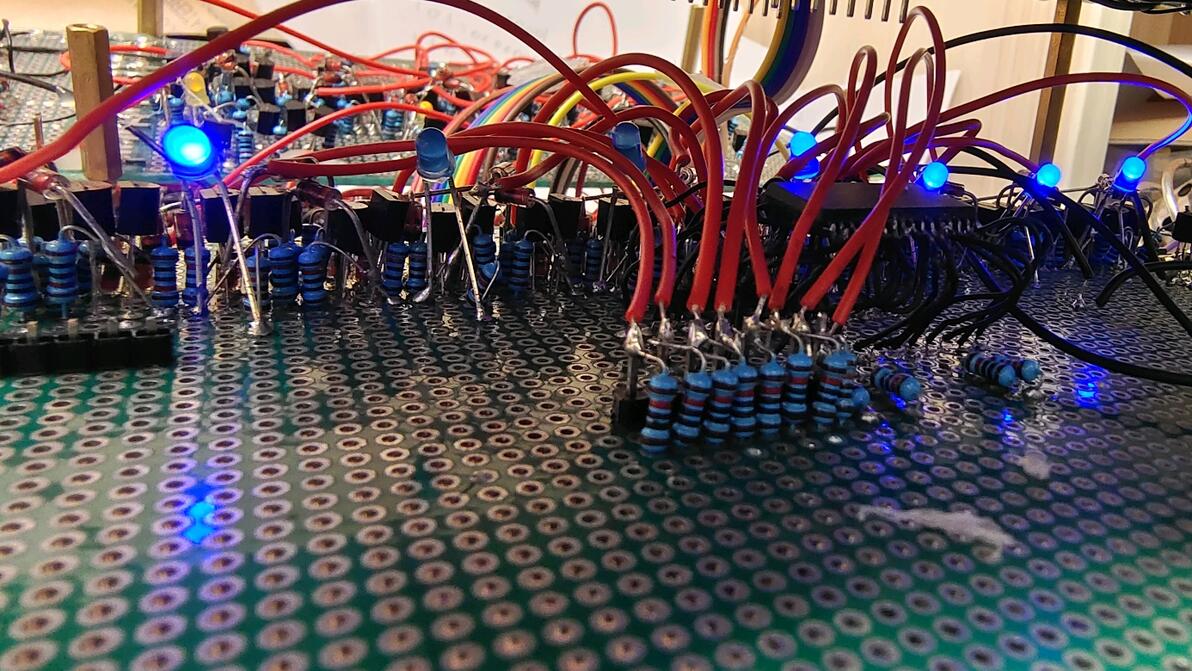

ram和指针

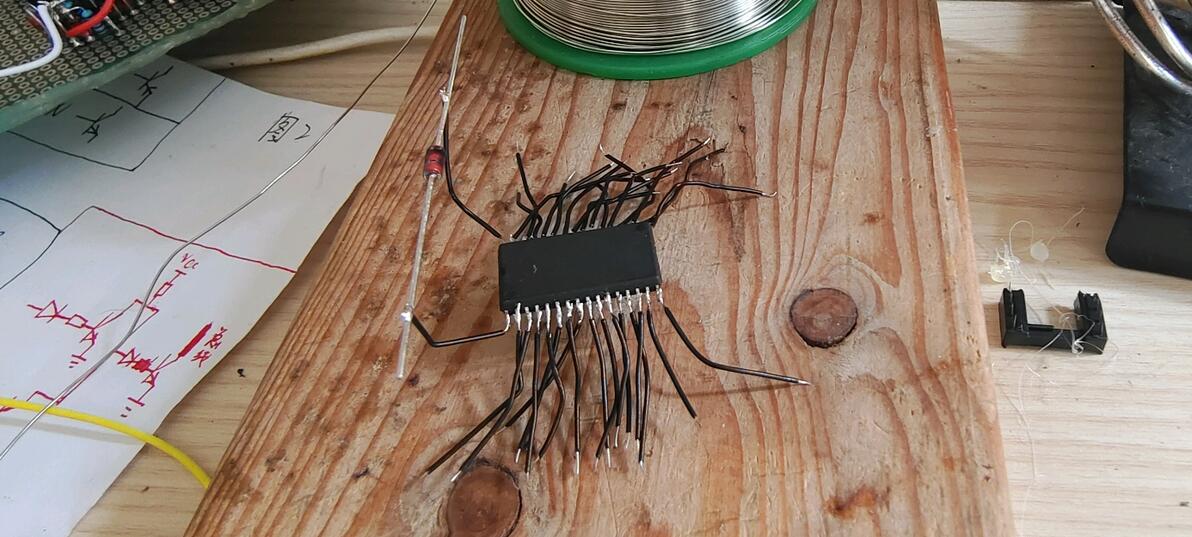

hm628512

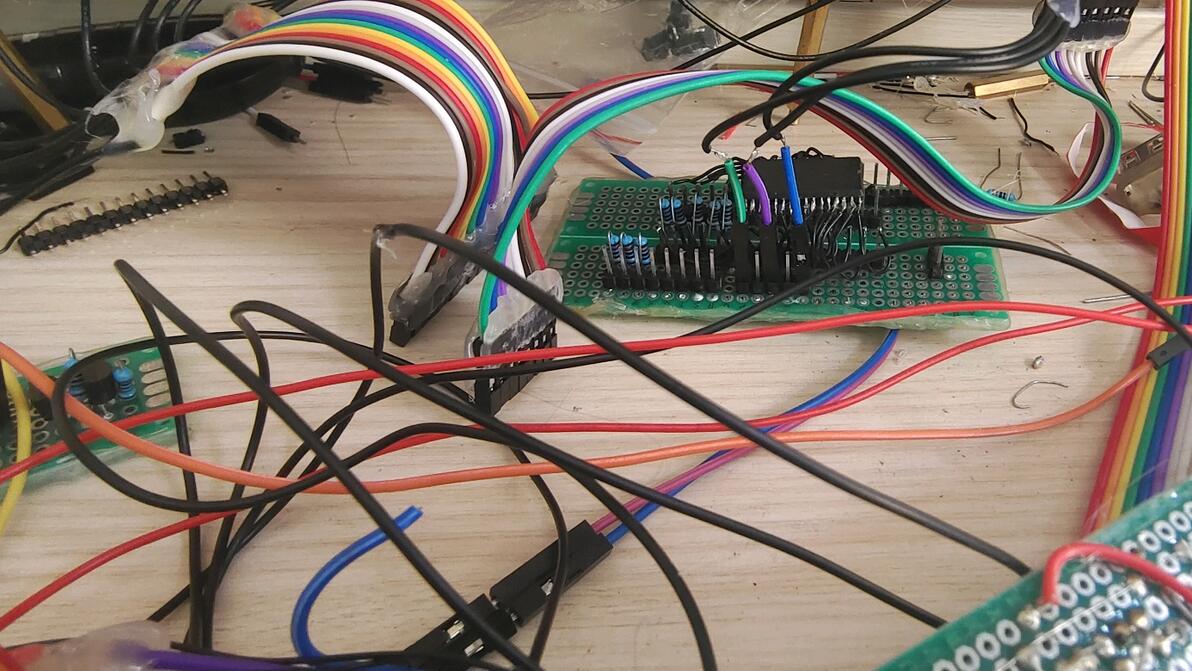

rom

有了这四大模块，cpu的基础就搭建好了，此时它也是可以运行起来了，只是没有任何功能，就像是路修好了，但是还没开放通车。还差各种车辆，和一个称职的交警叔叔。也就是ALU和译码器。

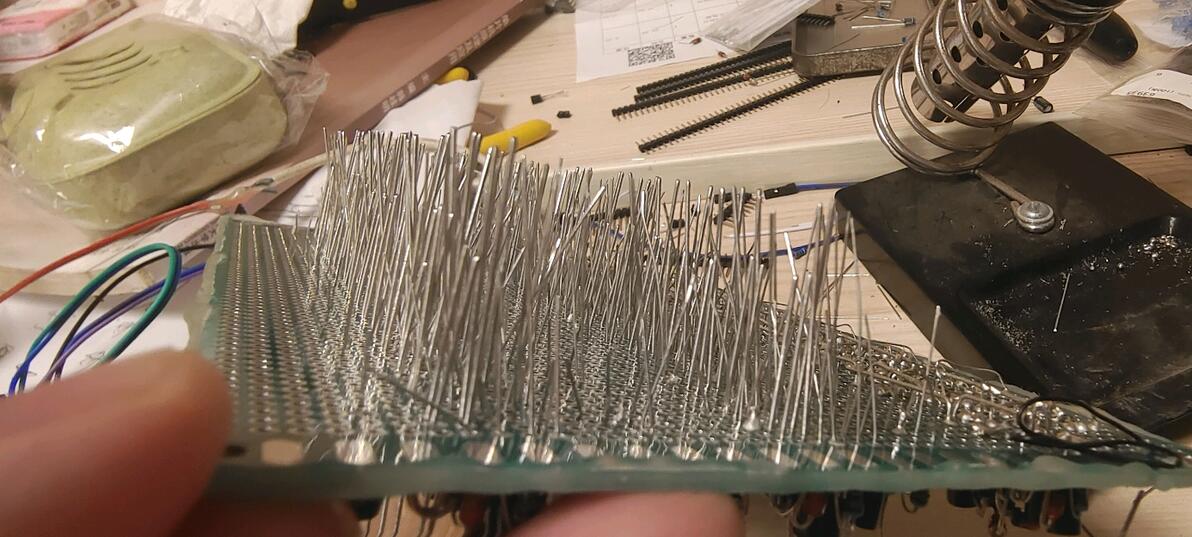

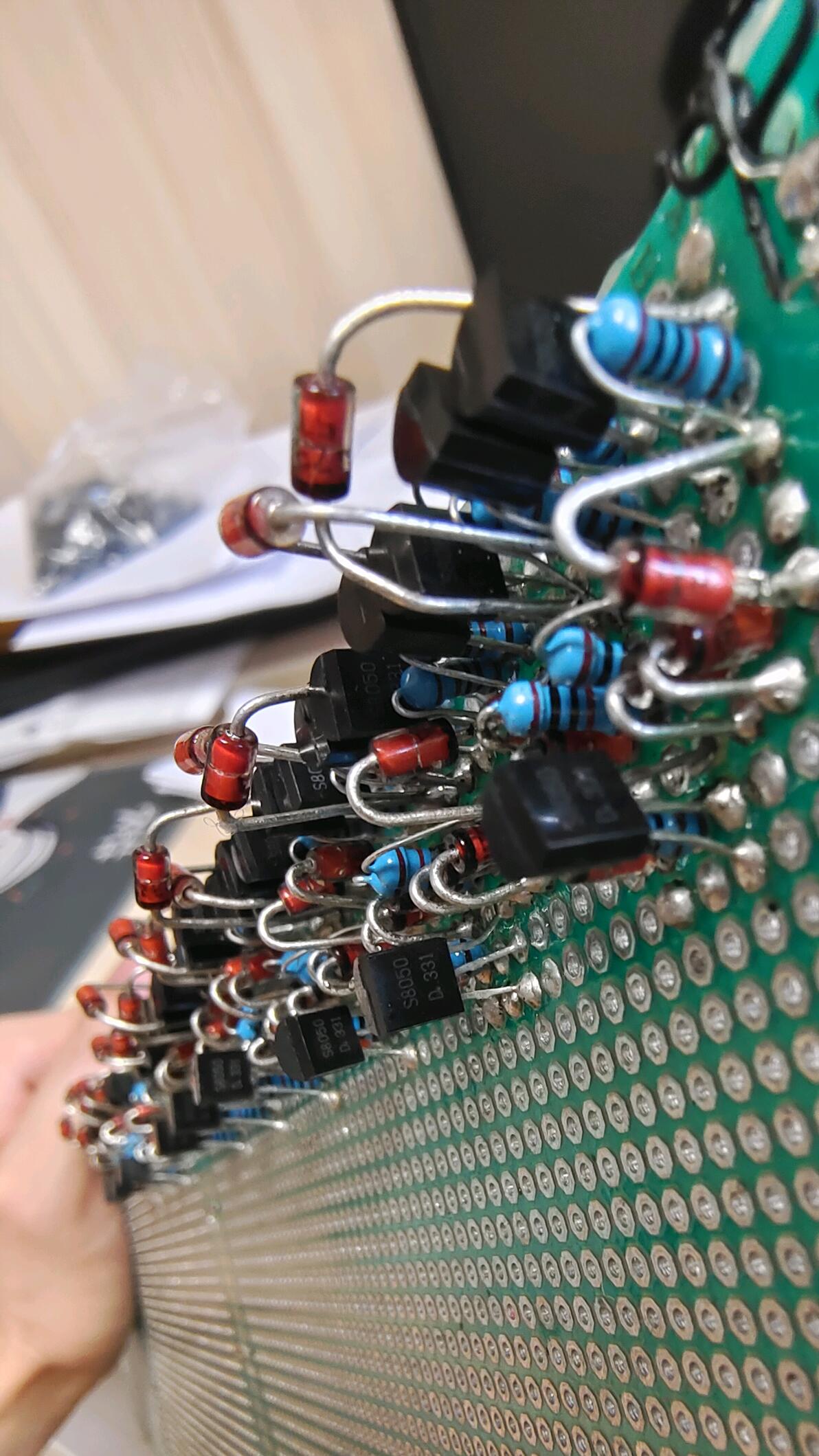

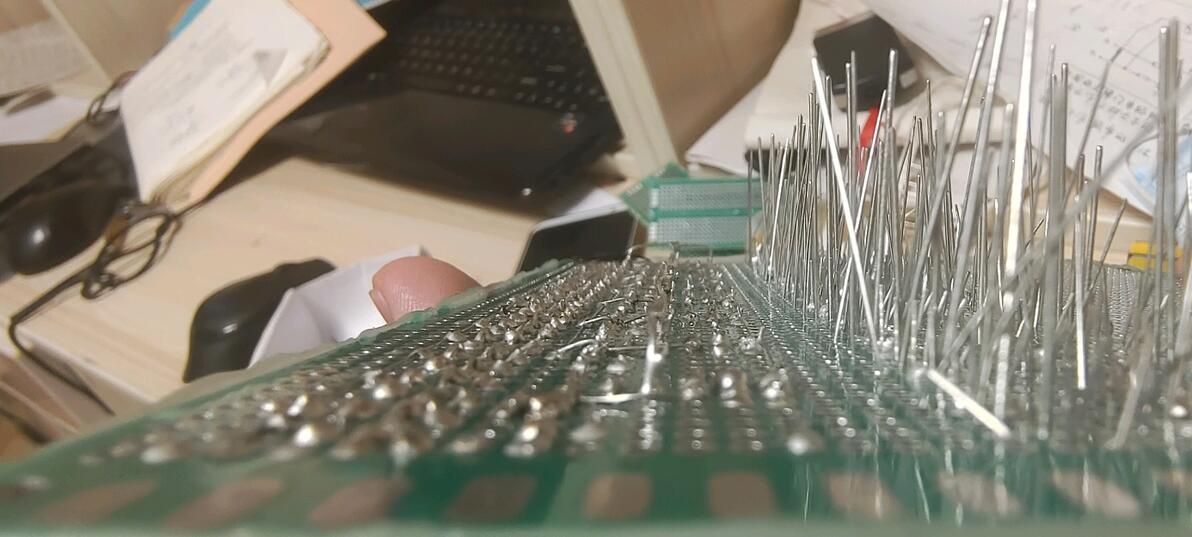

ALU背面

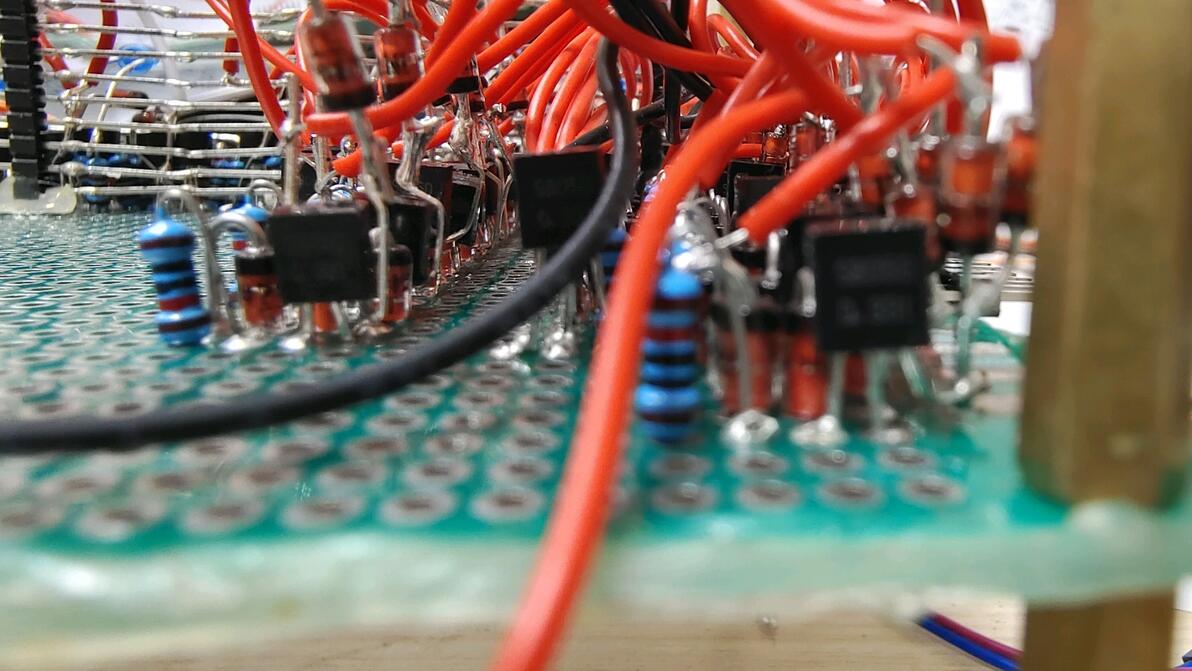

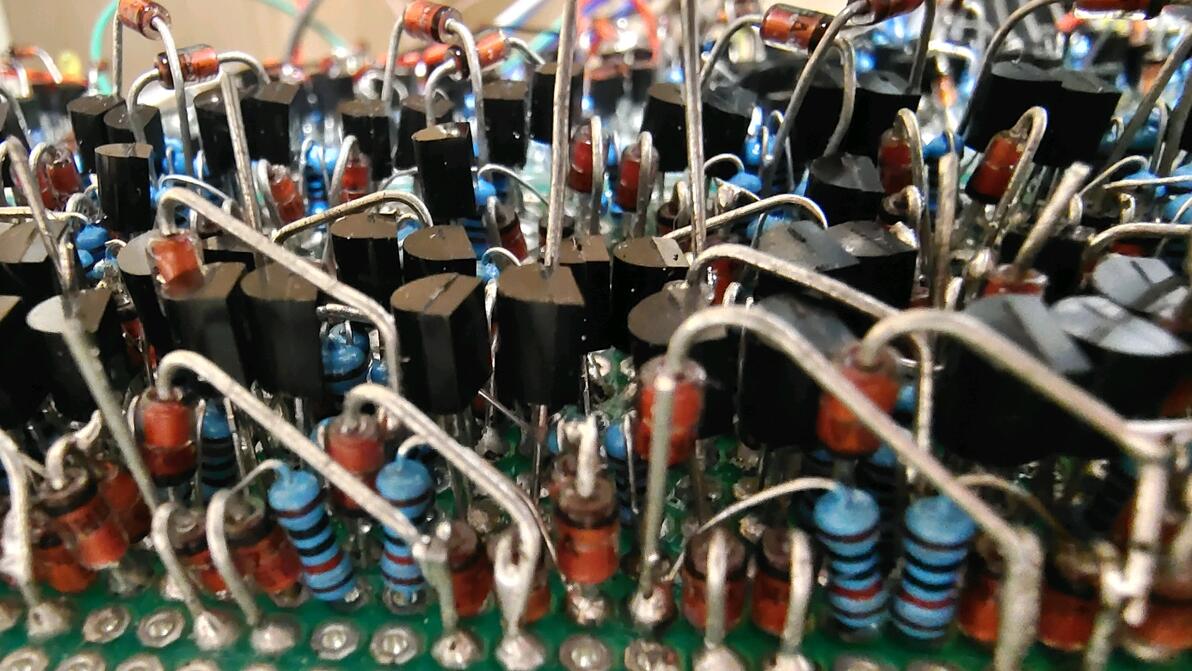

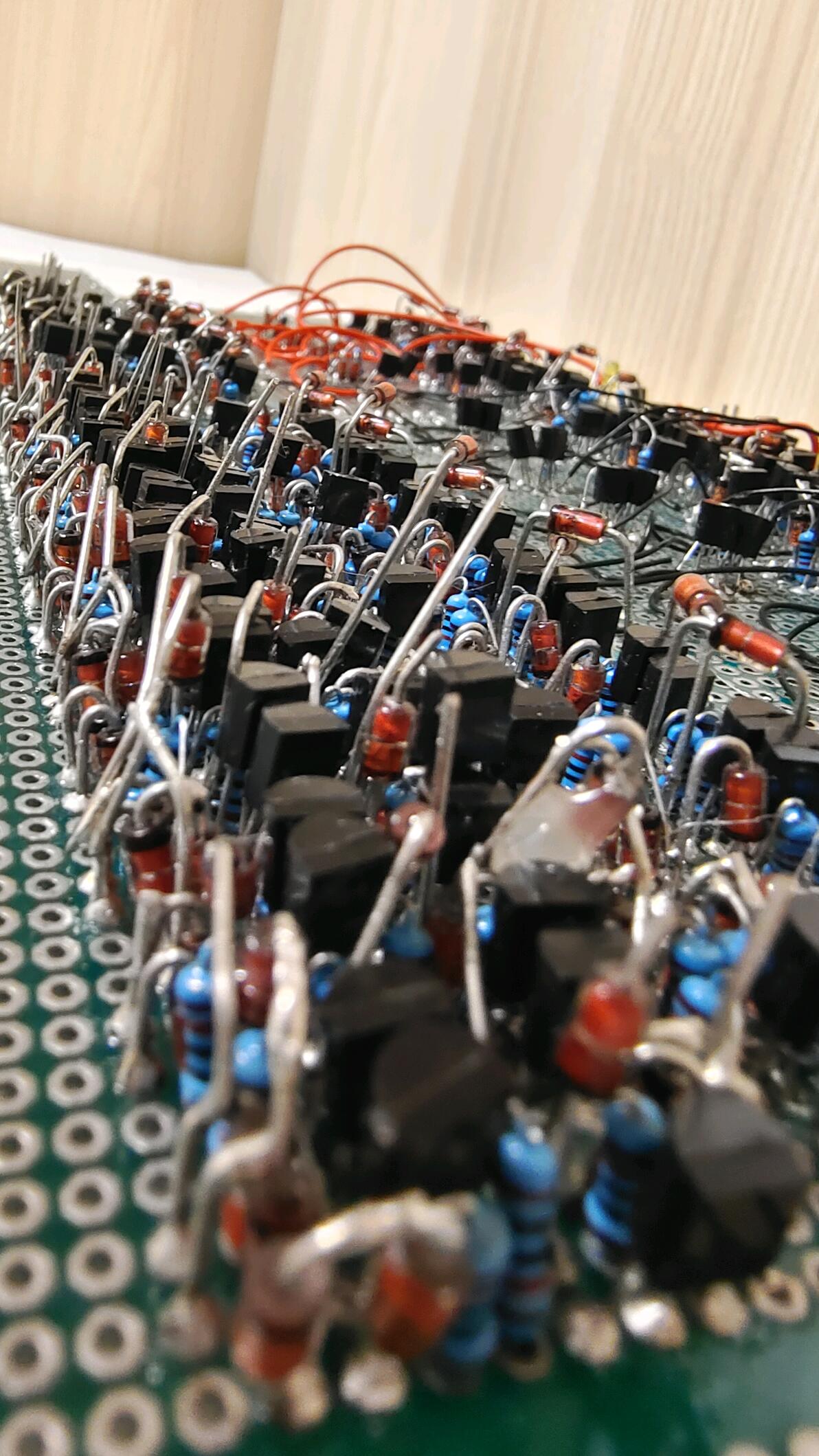

ALU部分

译码器

在这几个功能的加持下，cpu总算是可以跑起来了，等等，还差个玩意，缓存！就是要在路口处画上停止线，让数据到这里登一等，好让交警判断什么时候该谁走

寄存器

终于，该有的都有了，最后来个合体

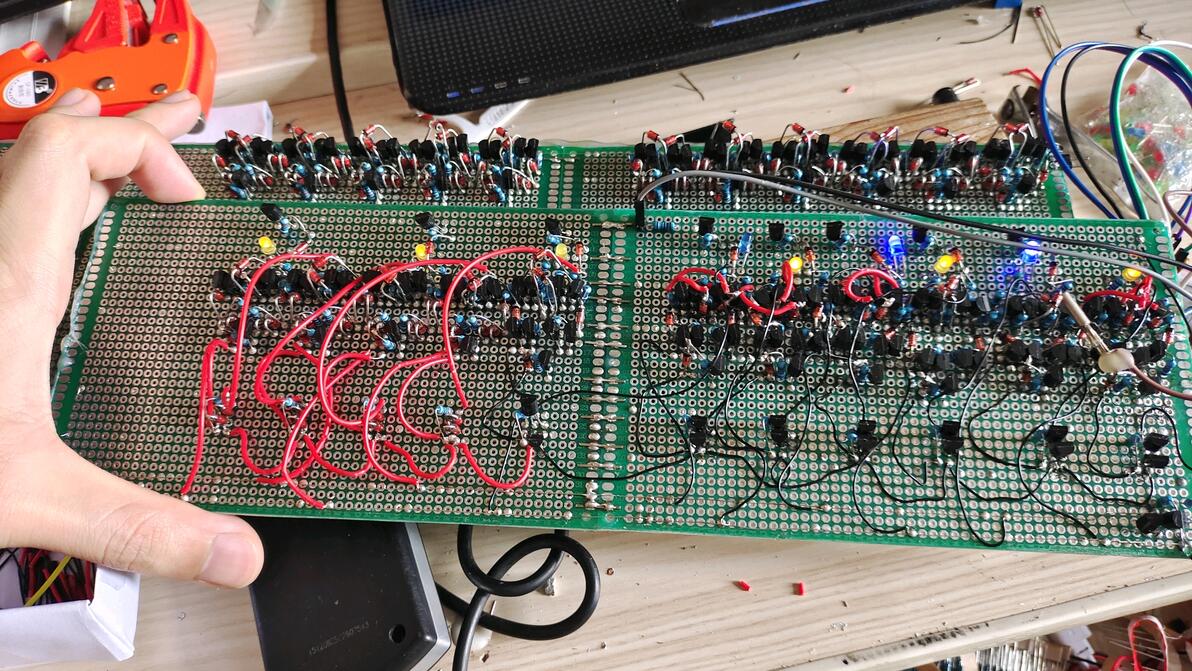

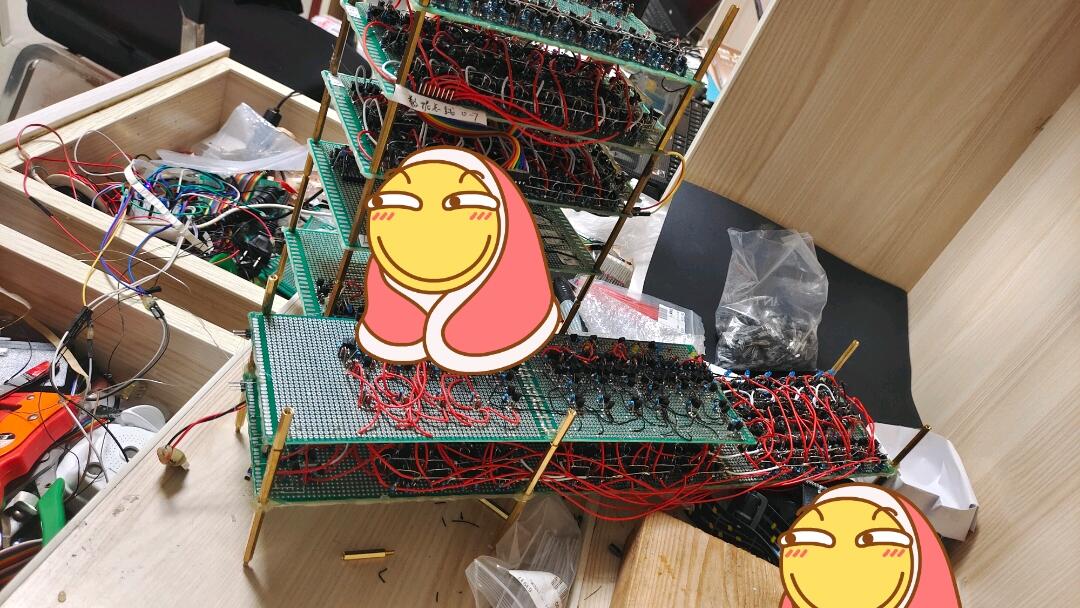

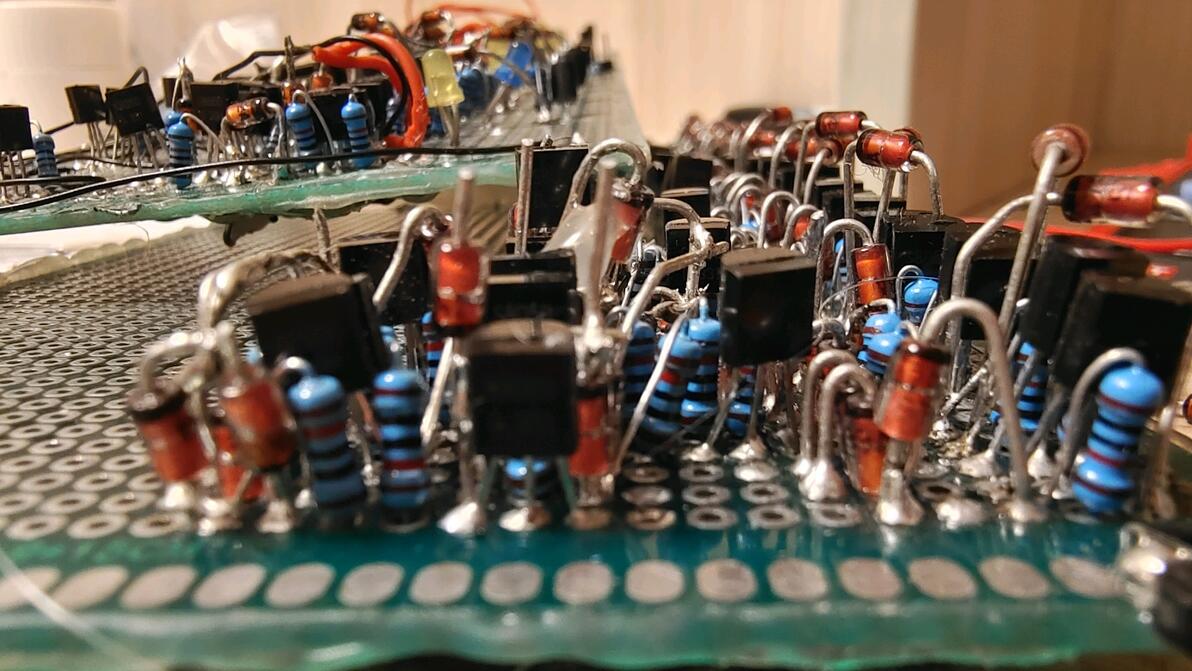

cpu半成品

当然，没那么容易就造成了，这只是一个十分简单的cpu，目前只能跑跑一些比较简单的程序，速度还不快。想要让它更快的跑起来，还需要不断的往上面添加东西，不断的优化，减少面积。

      喜欢的可以先关注着，后面小编会完善它，录着视频，到时候发出来给大家看看，一起讨论学习。
