本专栏集是基于HDLBits上的Verilog练习题的分析与总结，上篇地址：
注：可以搭配上述视频食用，先做题再看答案，网址：https://hdlbits.01xz.net/
ps：B站还不支持Verilog代码，所以就随便选了一个，本来高亮的应该是module input output wire assign等。
2. Simple wire
小知识点：与现实中的导线不同，Verilog中的wire是一种信号，和其余信号一样，它是有方向性的。其承载的信息值只向一个方向流动，通常从一个source流向一个或多个sinks（source“源”也常被称为driver“驱动”，它将某个值驱动至导线上）。在Verilog中，“连续赋值”（assign left_side = right_side; ）将wire信号right_side的值驱动至左边的wire信号left_side。由于赋值是“连续的”（即连了一根导线），所以right_side的任何变化都会立即在left_side中体现出来。这与软件的赋值不同，连续赋值不是一次性事件。
模块上的端口也有方向性（通常是input或output）。输入端口由模块外的信号驱动，而输出端口驱动模块外的信号。从模块内部看时，输入端口是驱动或源，而输出端口是接收器。
浅出：assign left = right; 在现实中就是用一根导线(wire)将两个引脚连起来，电信号从right流向left，所以Verilog里就把right和left定义为wire类型的信号（此外还有reg等），其中right是源或驱动，left是被驱动的sink。

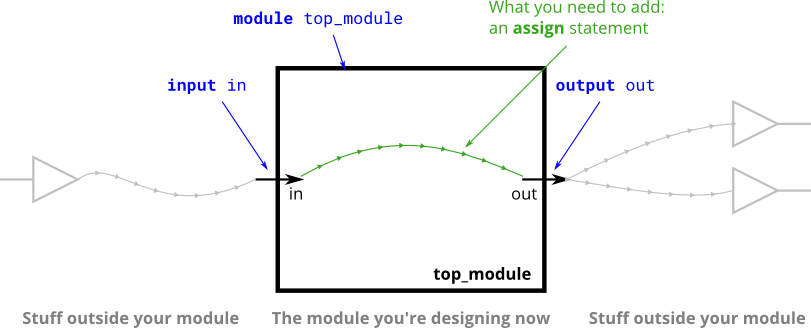

Practice: Create a module with one input and one output that behaves like a wire.
大白话：搞一个极简单的电路模块，它有两个端口，一进一出，Verilog中对应两个wire类型的信号，in是source，out是sink，通过assign语句把这两wire信号用一根导线wire连起来。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
module top_module( input in, output out );
assign out = in;
endmodule
BB两句：你可能会有疑惑，上面的代码也没体现出wire信号啊。这是因为Verilog在定义input和output时可以省略wire，即相当于(input wire in, output wire out)，以后还会接触到output reg out等。
3. Four wires
小知识点：这道题需要用到不止一条assign语句，而Verilog中的多条assign语句间的顺序是不会影响结果的（大部分Verilog代码都是这样），这又与按顺序执行的软件代码不同，Verilog是并行的。
另外再重申一遍，图中的绿线是两个wire信号之间的连接，在现实中它可以是一根导线（英语单词wire），但在Verilog中的wire表示的是某一种类型的信号。
浅出：可综合的Verilog代码本质上是在描述现实中的硬件电路，电路中的导线或器件先连后连基本没有区别，硬件系统中的模块也都是相互独立且并行运行的，所以用来描述硬件结构的Verilog也具有并行性（always和initial行为语句块内部的begin...end顺序语句组是顺序执行的，这个后面会细讲）。

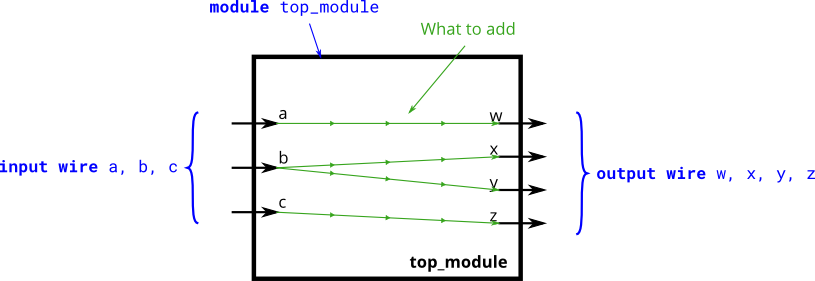

Practice: Create a module with 3 inputs and 4 outputs that behaves like wires that makes these connections: a->w，b->x，b->y，c->z.
大白话：用assign语句连线呗，得注意谁驱动谁。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
module top_module(
input a,b,c,
output w,x,y,z );
assign w = a;
assign x = b;
assign y = b;
assign z = c;
endmoduleBB两句：上题有提到source通常只有一个，而sinks可以有多个，比如这题的x和y就同时被b驱动。Why？因为一个wire信号不能被多个信号同时驱动，假设x同时连了a和b，如果a来了个高电平，b来了个低电平，那x是高还是低呢。又如果一个wire信号没有其他信号驱动它，此时综合器会将其默认为0。
4. Inverter
小知识点：Verilog中有两种取反，逻辑取反 ! 和按位取反 ~ ，前者只能用于一位的信号，即!1=0, !0=1，在电路中对应一个反相器；后者还可用于多位宽的信号，如~101=010。

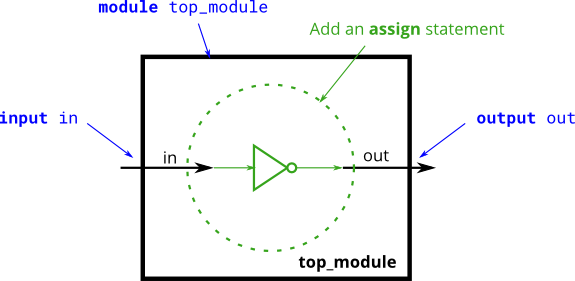

Practice: Create a module that implements a NOT gate.
大白话：搞一个非门（反相器）。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
module top_module( input in, output out );
assign out = !in; //也可以用~
endmodule5. And gate
小知识点：与也分两种，按位与 & 和逻辑与 && 。
浅出：按位与很简单，就是一位一位地与运算过去，最后产生的输出肯定也是n位的（例如 1011 & 0110 = 0010）。而逻辑与就是把所有位作为一个整体，只有每一位都为0（整体等于零），它才可记成一位的“0”，不然它整体就不等于零，也就记“1”，最后的输出也仅剩1位（例如 10 && 11=1，10 && 00=0）。这个在下一篇的13题还会细讲。
Practice: Create a module that implements an AND gate.
大白话：建一个与门。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
module top_module(
input a,
input b,
output out );
assign out = a && b; //或用&
endmodule
6. NOR gate
小知识点：或也分两种，按位或 | 和逻辑或 || ，类似上题的与。
Practice: Create a module that implements a NOR gate. A NOR gate is an OR gate with its output inverted. A NOR function needs two operators when written in Verilog.
大白话：或非门包括或门和非门。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
module top_module(
input a,
input b,
output out );
assign out = ~ (a | b);
endmodule7. XNOR gate
小知识点：异或只有按位异或 ^ ，没有逻辑异或，另外还有个同或运算符 ^~。

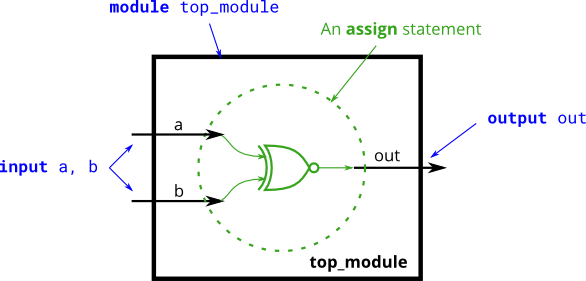

Practice: Create a module that implements an XNOR gate.
大白话：XNOR表示同或，XOR是异或。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
module top_module(
input a,
input b,
output out );
assign out = ~ (a ^ b);
// 或assign out = a ^~ b;
endmodule
BB两句：同或就是异或的非。
8. Declaring wires
小知识点：前面我们对wire信号blabla地讲了一大堆，但是貌似并没有用到过它（input和output除外），那是因为前面的电路太简单了。这次我们就要在模块内定义wire类型的信号，来描述更复杂一丢丢的电路。格式如下 👇
wire your_signal_1, your_signal_2;
Practice: Implement the following circuit. Create two ...
大白话：实现下面的电路，创建两个中间信号把与门和或门连起来。非门的输入信号已经存在（就是out），所以没必要定义第三个中间信号。另外不要忘了上面反复强调的一个wire信号只能由一个信号驱动，但能驱动多个其它信号。
转自HDLBits
答案（先做再看哦，且不唯一，仅供参考）：
`default_nettype none
module top_module (
input a,
input b,
input c,
input d,
output out,
output out_n );
wire and1, and2; // wire信号声明时也可直接赋值，这样就能少写一句
assign and1 = a & b; // 省略上一句后，可改成 wire and1 = a & b;
assign and2 = c & d; // 省略上一句后，可改成 wire and2 = c & d;
assign out = and1 | and2;
assign out_n = ~out;
endmoduleBB两句：`default_nettype none是一个宏定义，下一篇的11题会讲到。可以在定义wire信号的时候直接赋值（如wire and1 = a & b;），Verilog也支持这种语法。
9. 7458 chip

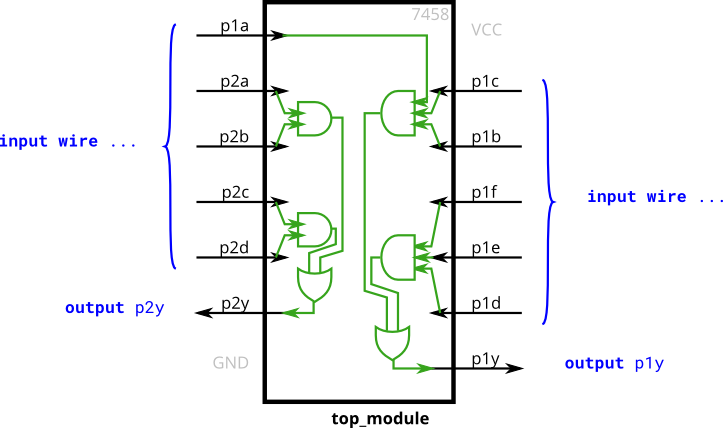

Practice: Create a module with the same functionality as the 7458 chip.
大白话：写一块7458芯片模块，如图所示。
转自HDLBits
答案（方法一，使用中间信号）：
module top_module (
input p1a, p1b, p1c, p1d, p1e, p1f,
output p1y,
input p2a, p2b, p2c, p2d,
output p2y );
wire and_1abc, and_1def, and_2ab, and_2cd;
assign and_1abc = p1a & p1b & p1c;
assign and_1def = p1d & p1e & p1f;
assign and_2ab = p2a & p2b;
assign and_2cd = p2c & p2d;
assign p1y = and_1abc | and_1def;
assign p2y = and_2ab | and_2cd;
endmodule（方法二，不用中间信号，直接assign）：
assign p1y = (p1a & p1b & p1c) | (p1d & p1e & p1f);
assign p2y = (p2a & p2b) | (p2d & p2c);
重点：①信号的声明：类型 信号名1, 信号名2, ..., 信号名n; ；
②assign语句的格式：assign left_side = right_side; ；
③assign连续赋值语句中wire信号的驱动关系与规则；
④Verilog中的常用逻辑运算符（布尔操作符）：
（按位）非~，与&，或|，异或^；（逻辑）非！，与&&，或||；
