1.简述

经过不懈的努力，终于成功运行hello word程序，这是一个极低成本的RISC-V学习方案，感兴趣继续往下看。

2.准备

1）硬件

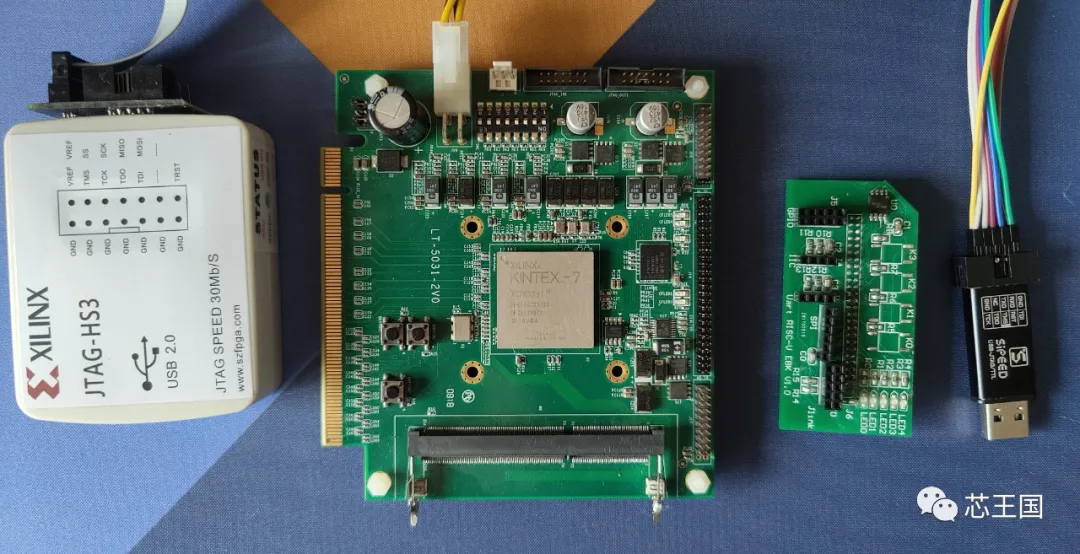

如图，从左到右依次为：

Xilinx FPGA HS3 Cable（下载器）；
K325t FPGA板卡，闲鱼淘的，花了750大洋，目前使用没有遇到任何问题；
PCB拓展板，将FPGA板卡2.0mm接口转成常用2.54mm，顺便增加一些常用的外设和接口：LED、按键、Flash、Uart、IIC、SPI、GPIO等，另外还有软件程序调试接口；这个画的第一版，有些小瑕疵，第二版还在排队生产中。注意：这个PCB不是一定要做；
Sipeed 40大洋的RV-link调试器，与芯来淘宝店199的下载器一样，目前使用正常；与芯来淘宝点3、4千的FPGA板卡+199调试器相比，我使用现有的FPGA板卡和Cable，额外只需要制作PCB和购买Sipeed调试器，这两个的费用加起来不到100，比购买一个芯来的调试器还便宜，这应该是很低成本了吧，当然这样比较折腾人，但这也很值得。

2）软件

修改e200工程，这部分可以参考：开源RISC-V处理器(蜂鸟E203)学习（二）修改FPGA综合环境（移植到自己的Xilinx FPGA板卡）这篇文章。将e203移植到自己的FPGA板卡上。

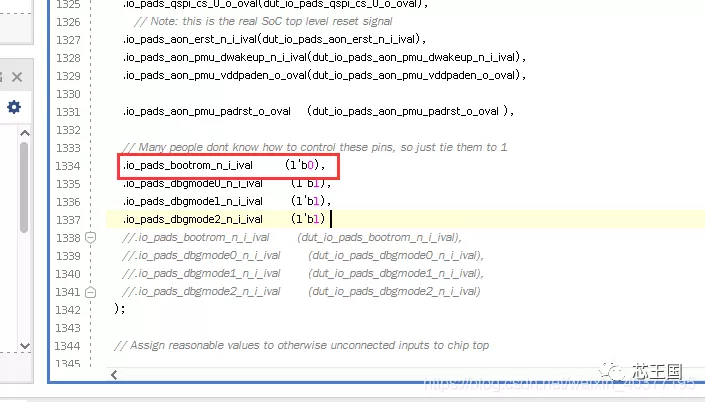

除了以上之外，还需要修改FPGA顶层—system.v，如下图所示，将bootrom_n信号改为0，也就是上电从内部的ROM启动。因为不是每个人的板卡都有额外的Flash，所以这里直接选择从ROM启动。

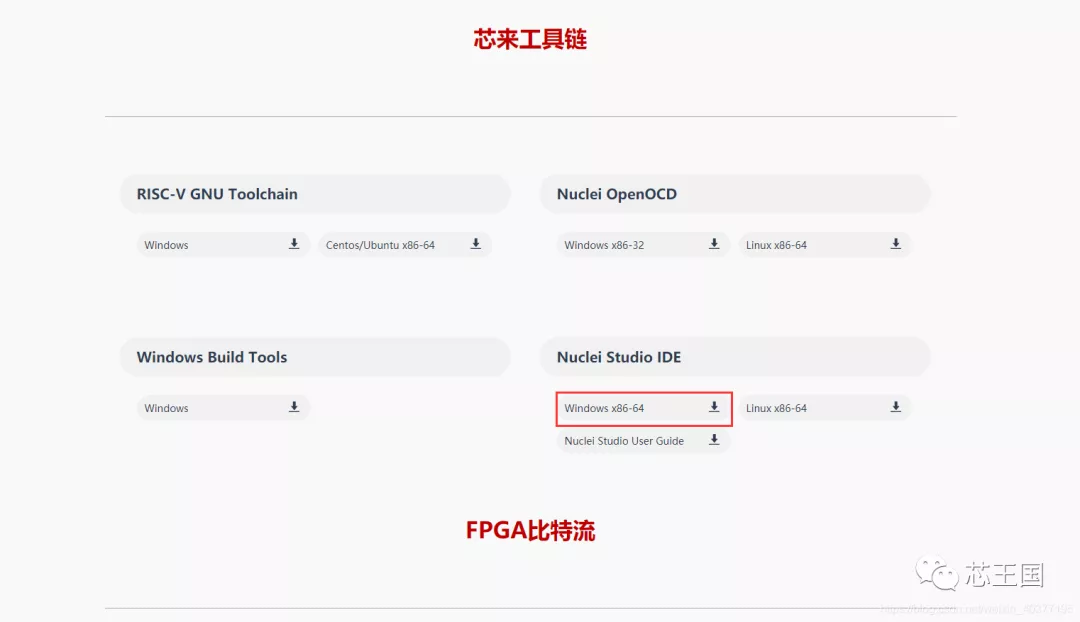

推荐下载芯来2021最新IDE，下载连接：芯来官网连接。这个IDE提供配置好的环境，不用自己繁琐地设置，当然后面自己也会去尝试配置。

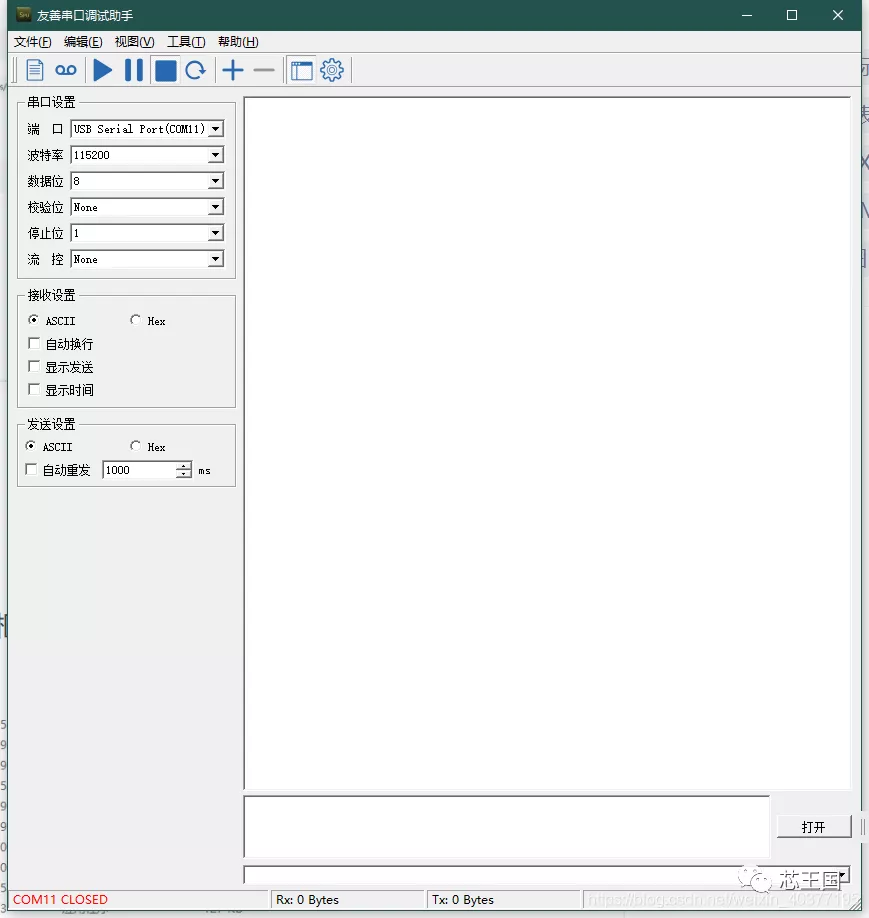

推荐使用友善串口助手，我在大学期间用过很多串口助手，都没有友善好用，它画面简洁清晰稳定而且无广告。但是需要付费，然而我有注册码：

 代码块
JavaScript
自动换行
复制代码
SA56W-UR34V-7KY76-XB31F-HZPAU复制成功

3.Hello Word

1）启动IED

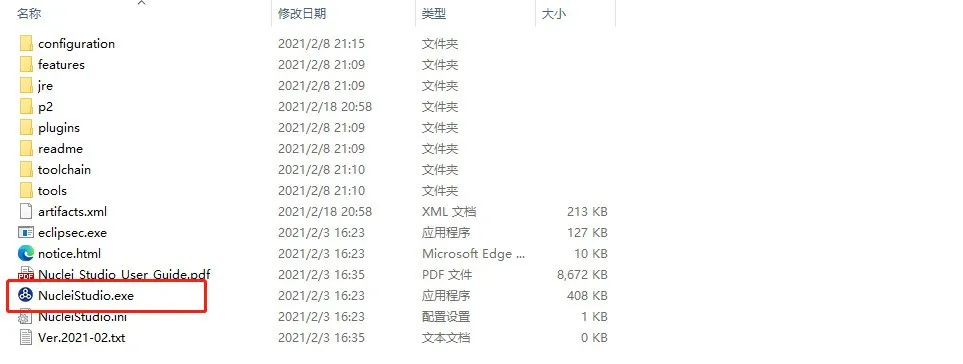

进入芯来IDE文件下，双击红框中的程序启动IDE。

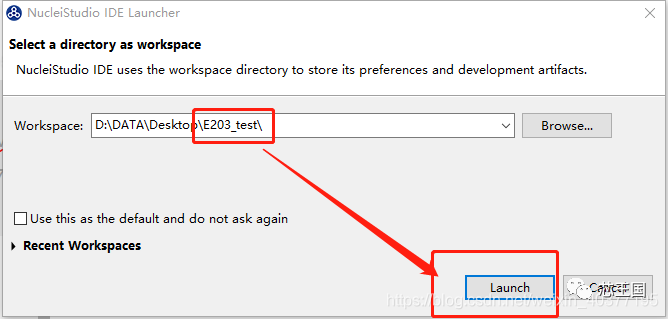

2）指定工作目录

我目前直接放在桌面，点击“Lauch”继续。

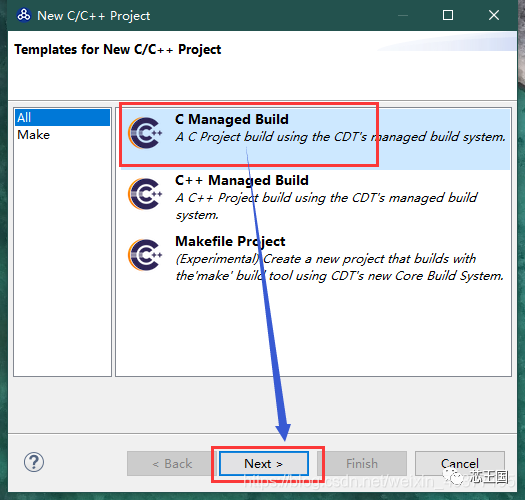

3）选择程序类型

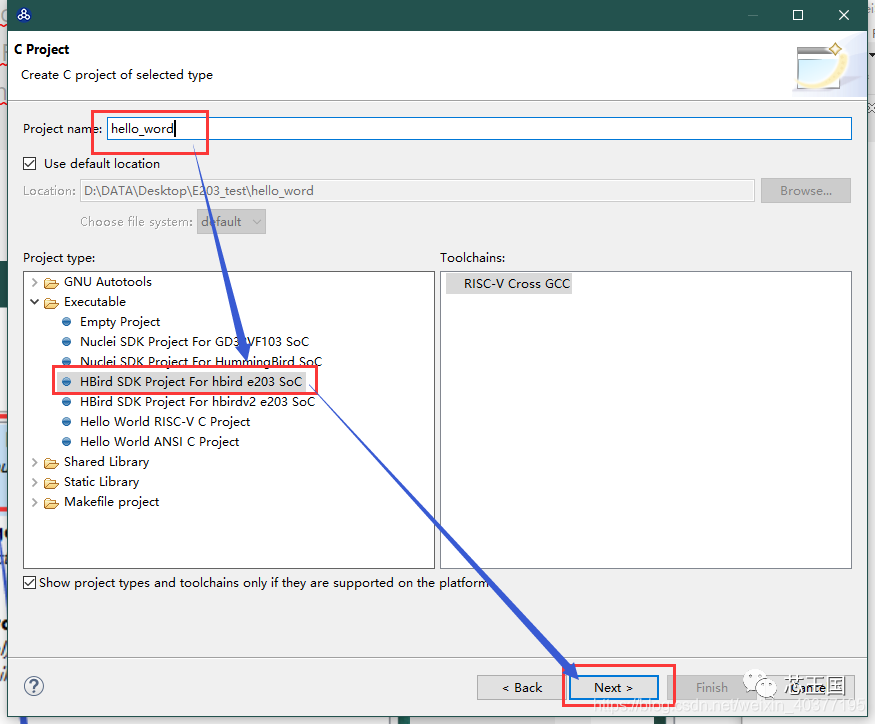

4）建立工程

这里可以直接使用提供e203环境。

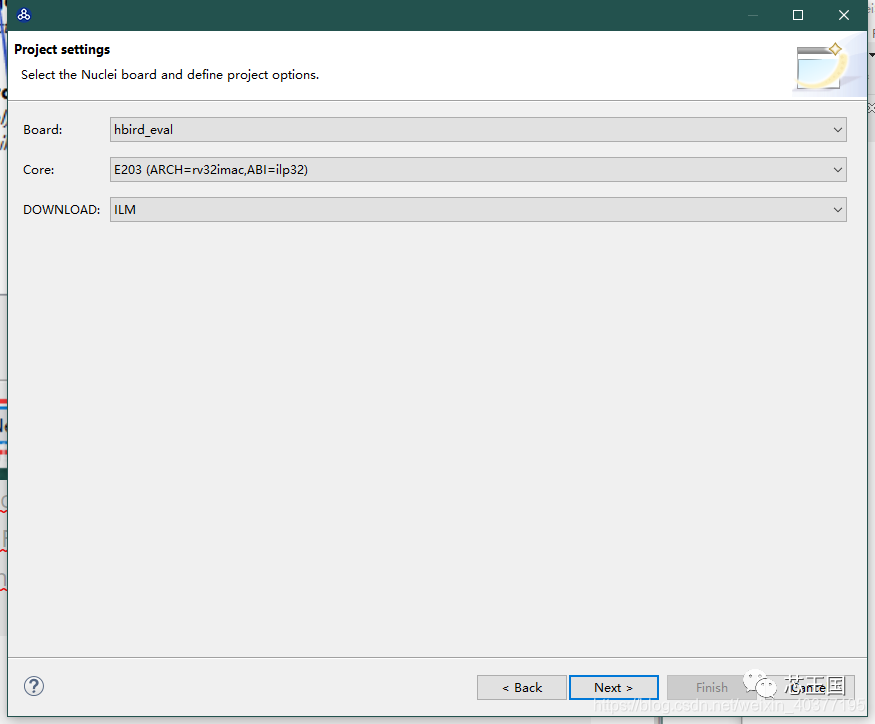

5）工程设置

默认就行。

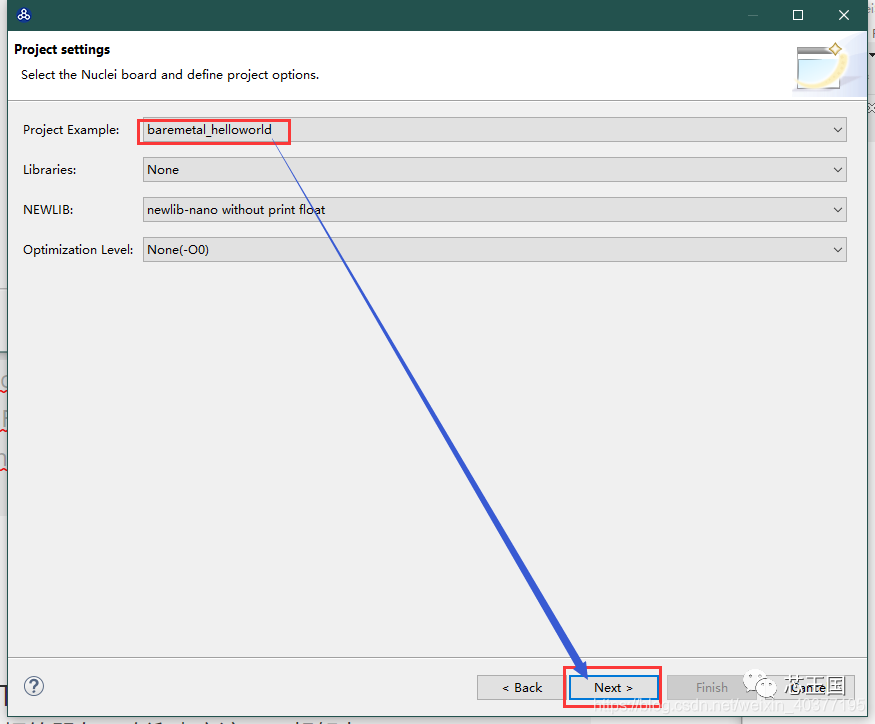

6）使用例程

7）默认配置

8）修改openocd文件

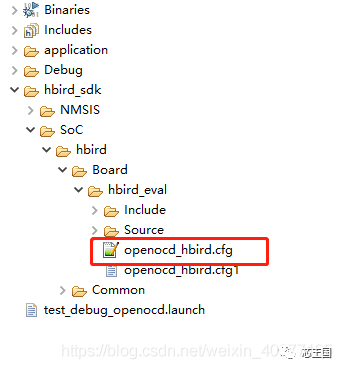

找到如下路径的openocd文件。

将Flash全部注释掉，具体修改如下：

 代码块
JavaScript
自动换行
复制代码
adapter_khz     1000


interface ftdi
ftdi_vid_pid 0x0403 0x6010
ftdi_oscan1_mode off

transport select jtag

ftdi_layout_init 0x0008 0x001b
ftdi_layout_signal nSRST -oe 0x0020 -data 0x0020
ftdi_layout_signal TCK -data 0x0001
ftdi_layout_signal TDI -data 0x0002
ftdi_layout_signal TDO -input 0x0004
ftdi_layout_signal TMS -data 0x0008
ftdi_layout_signal JTAG_SEL -data 0x0100 -oe 0x0100

set _CHIPNAME riscv
jtag newtap $_CHIPNAME cpu -irlen 5

set _TARGETNAME $_CHIPNAME.cpu
target create $_TARGETNAME riscv -chain-position $_TARGETNAME
$_TARGETNAME configure -work-area-phys 0x80000000 -work-area-size 10000 -work-area-backup 1

#set _FLASHNAME $_CHIPNAME.flash
#flash bank $_FLASHNAME fespi 0x20000000 0 0 0 $_TARGETNAME
# Set the ILM space also as flash, to make sure it can be add breakpoint with hardware trigger
#flash bank onboard_ilm fespi 0x80000000 0 0 0 $_TARGETNAME

# Expose Nuclei self-defined CSRS range 770-800,835-850,1984-2032,2064-2070
# See https://github.com/riscv/riscv-gnu-toolchain/issues/319#issuecomment-358397306
# Then user can view the csr register value in gdb using: info reg csr775 for CSR MTVT(0x307)
riscv expose_csrs 770-800,835-850,1984-2032,2064-2070

init
#reset
if {[ info exists pulse_srst]} {
  ftdi_set_signal nSRST 0
  ftdi_set_signal nSRST z
}
halt
# We must turn on this because otherwise the IDE version debug cannot download the program into flash
#flash protect 0 0 last off复制成功
