今天来教大家如何如何把工程图中的图层映射到CAD中，并且保存成多个的CAD版本。

也可以关注我的公众号：机械设计SW教学，上百G资源免费领取，分享机械设计sw教学知识

方法如下：

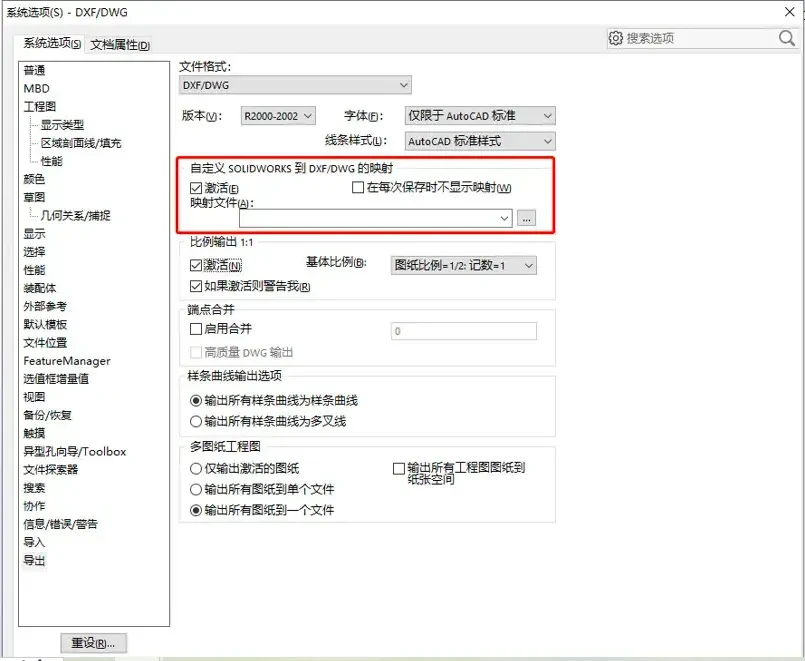

1、在导出DXF/DWG选项设置中，勾选【自定义SolidWorks到DXF/DWG的映射】下的【激活】复选框，进行确认后关闭。

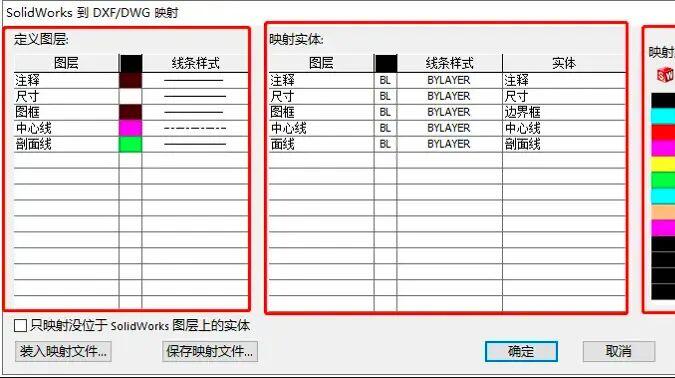

2、另存为DWG/DXF时，会弹出一个对话框显示【SolidWorks到DXF/DWG映射】。

◉在定义图层栏中，按照我们的图纸输入要在DWG/DXF文件中显示的图层名称，并且为它们设置对应的颜色与线条样式。

◉ 在映射实体列栏中，在SolidWorks图层指定上一步定义的图层。在实体列中【尺寸】【中心线】等是SolidWorks中的不同实体。

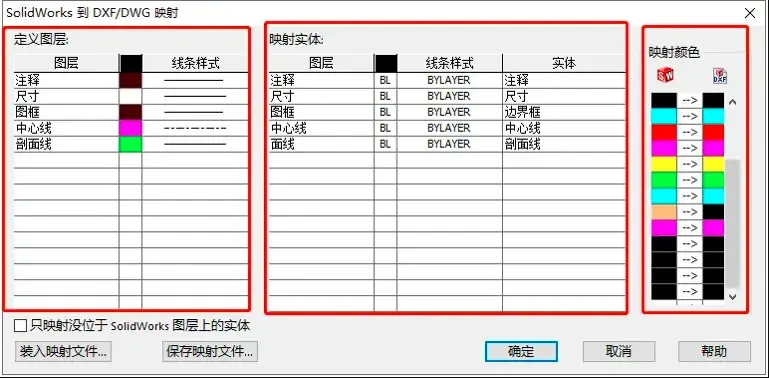

◉ 在颜色映射栏中，可以映射到不一样的颜色。

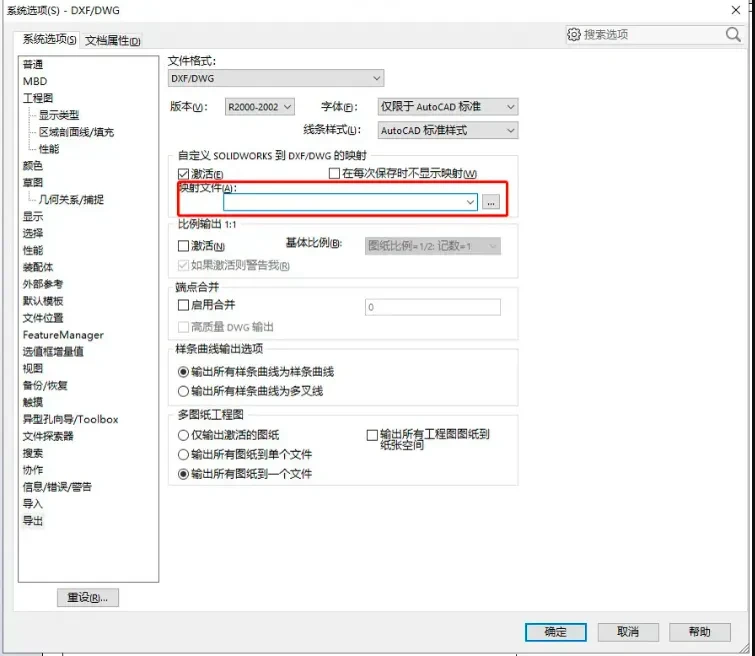

◉ 如果要再次使用这个设置，首先要保存映射文件，下次直接装上就行，也可以在输出DXF/DWG选项设置中，设置默认的映射文件。

◉ 打开DWG文件就能查看到所有实体将分配到对应的图层。

如果有不一样的地方，可以再次保存，直到合适为止！
