creo建模软件就像一个大的工具箱,这个工具箱里又出现多个公整的功能区小盒子.对零基础同学来讲,了解清楚这个大的工具箱的功能区分布,就可以让你快速知道建模过程中你需要用的工具在那个功能区,是零基础学习同学非常重要的一步.这也是我以前在学习过程中非常重要的心得,所以就自己整理了一下这个笔记.希望给在学习的同学有个更好的帮助.

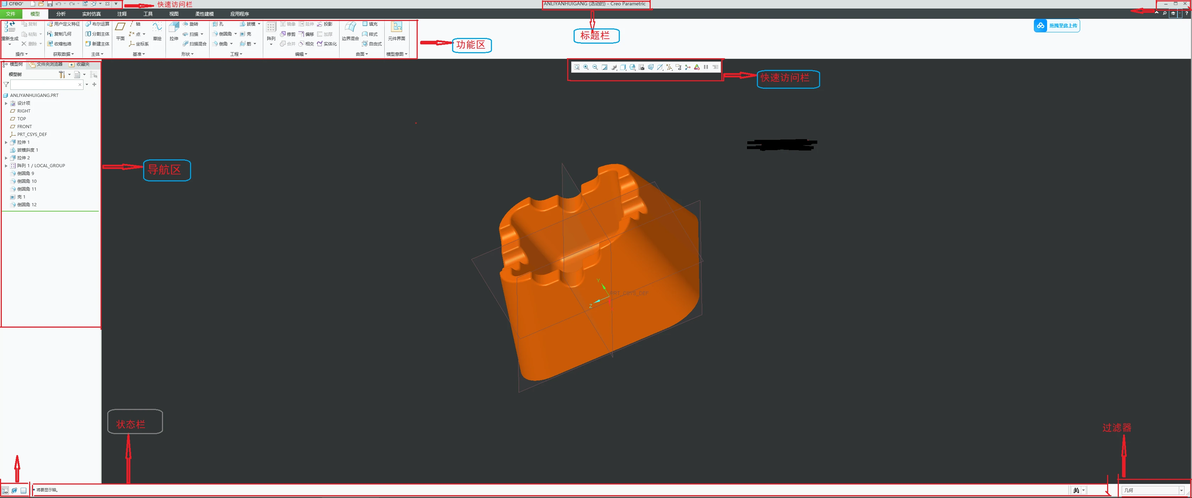

creo建模软件的界面主要有7个部分组成,以下是7个区域的主要控制功能

1 快速访问栏

快速访问栏位于界面顶部,包含新建 保存 打开等一些常用命令,在后期熟练各种命令后个人也可以根据需求添加一些自己经常用的新命令,让工作更快速.

2 标题栏

标题栏在界面顶部中间位置,主要显示定义产品的名称或者软件的版本号等,同时还包含最大最小化以及工作状态等情况.

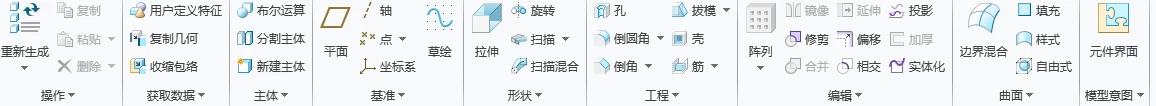

3 功能区

功能区也可以叫做命令工具栏,这个区域包含了creo建模软件中使用的大多数命令,并且在这个区域以选项卡的形式进行了明确分类,每个命令分类中的命令都有着类型特点,单击其中的纽就可以就可以激活相应的功能.

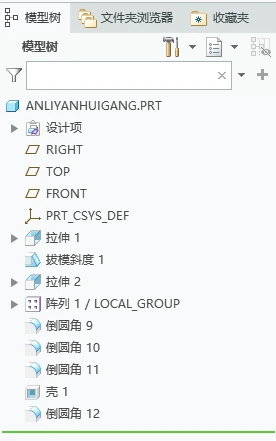

4 导航区

这个区域会显示在建模工程中,你的一系列操作,可以方便你看到操作的每一步,如有问题可以快速更改.

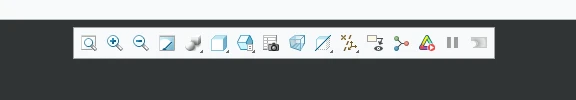

5 图形工具栏

默认情况下,图形工具栏位于图形工作区窗口顶部,我们也可以自己定义图形工具栏的大小跟位置.图形工具栏中包含图形窗口建模过程中常用的命令工具

6 状态栏

故名思意就是说会显示你当前操作的情况状态.

7 过滤器

用以选取三维模型的注释智能 特征 几何等
