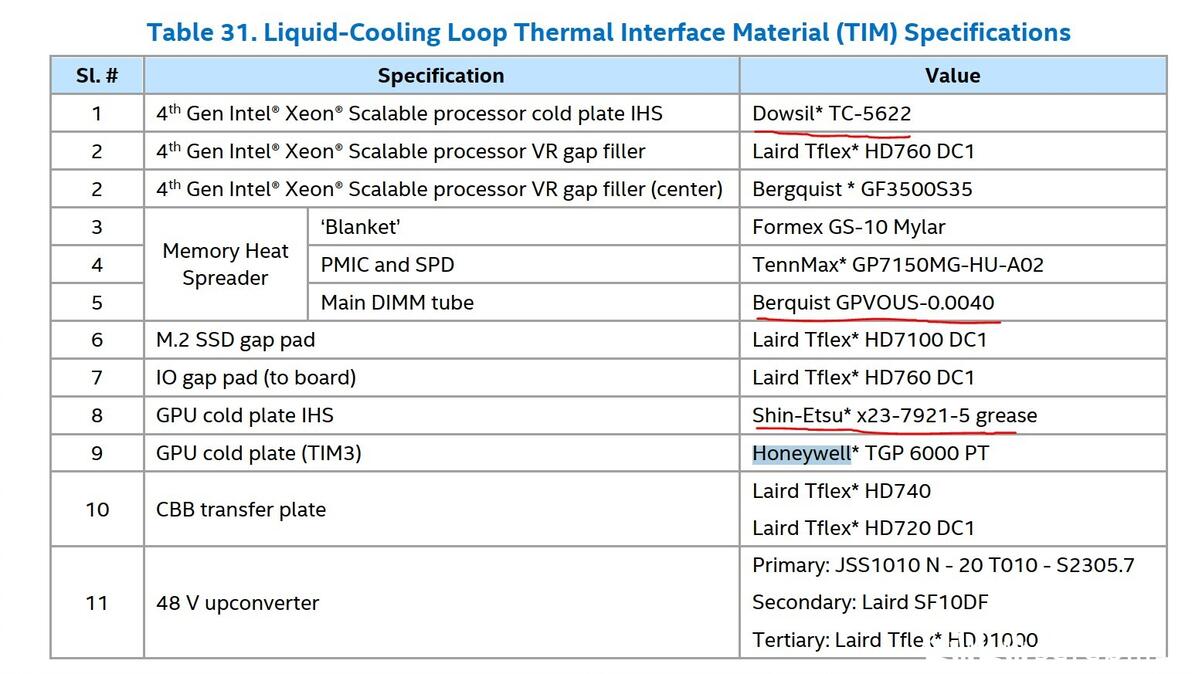

本文成文于2024年9月底，在有了第一篇测试B360自带硅脂的专栏来明确测试流程和项目后，后续的导热介质都可以按照此流程来开展。那让我们不多废话，开始今天的测评。这次测试的主角是10年前就已经可以买到的信越经典硅脂旗舰X-7921，这货放在现在任然是不少发烧友的心头好，甚至intel在开始这轮大裁员之前的服务器部门，都推荐把它用在水冷系统的GPU散热器上，其性能算是受到专业人士的认可的。那它的性能放在10年后的今天，还行不行呢？试试便知道。

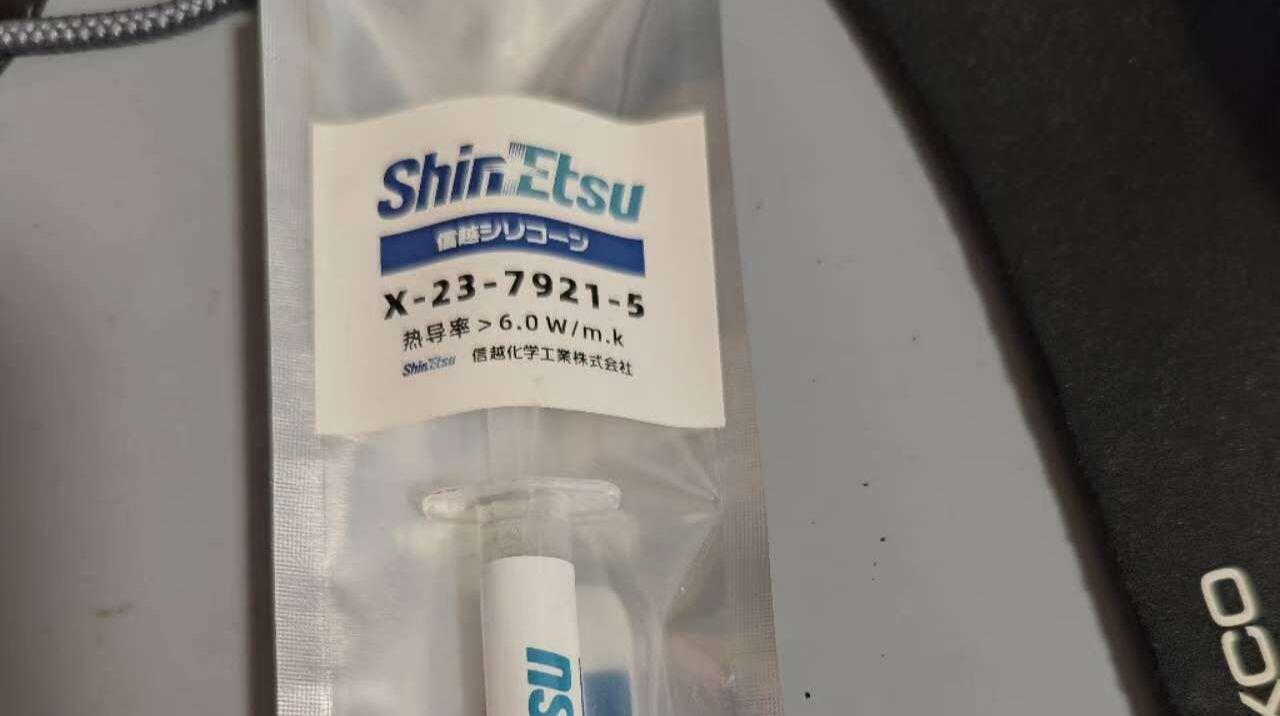

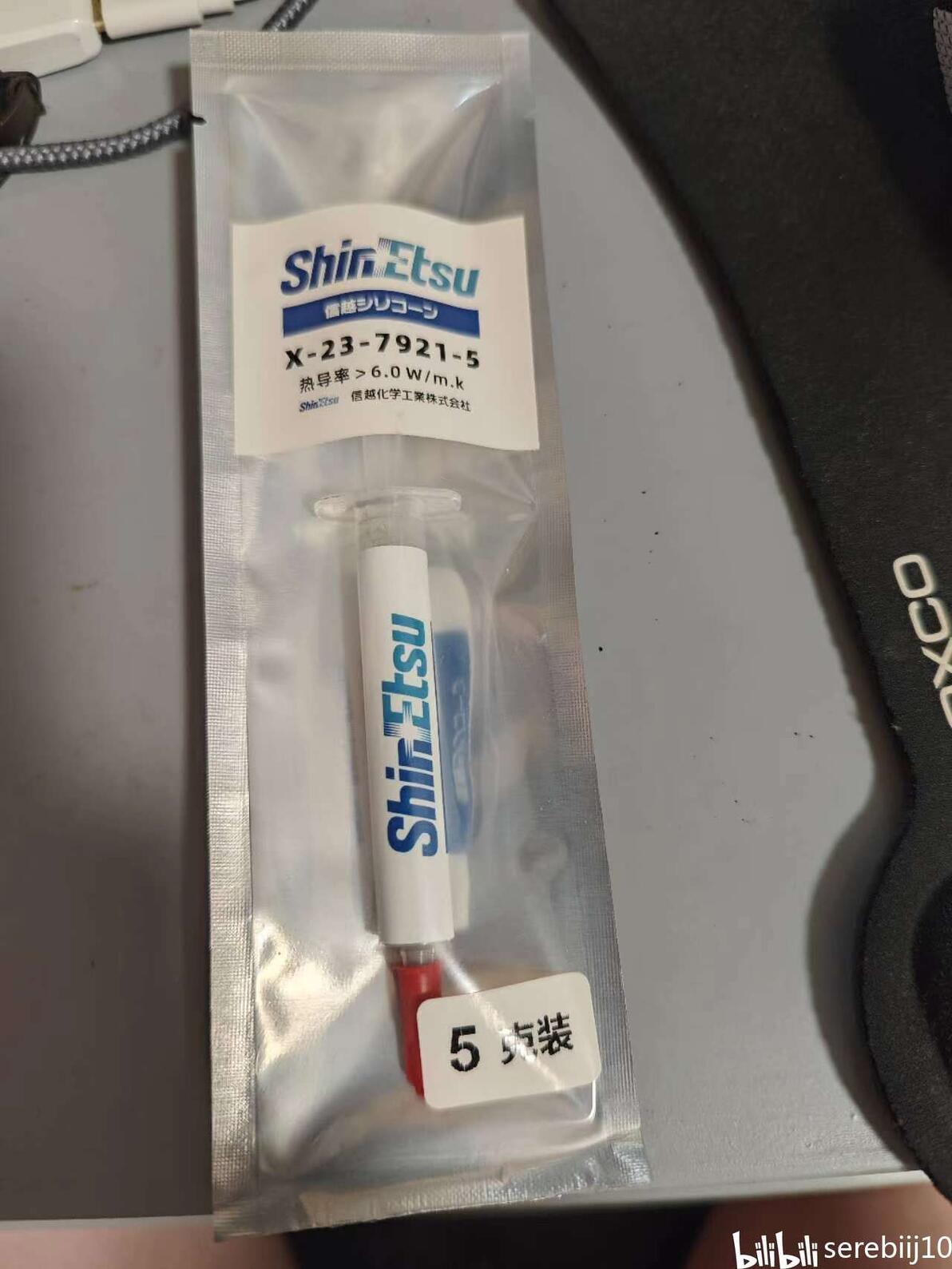

首先介绍下我的这管7921的来源，毕竟在2024年的现在，据传言来说，奸商仿制的7921已经颇有心得，连它第一代无硅油方案的不沾顶盖的特性都可以搞出来了，明确来源既是个介绍，也算是种叠甲，如果你的结果和我不太一致，7921硅脂来源是个可能的考虑方向。我这管7921是2020年从拼多多的“极客温控”买的，那个时候他们家还没那么火，也没啥仿冒者，应该是淘宝同款。硅脂最多也就保质18个月，所以嘛，我这管7921严格来说是过期货，但是下面测试结果来看，好像效果依旧很强力。

涂抹状况，我忘记拍照片了，但肯定和其他硅脂一样的直接画十字大法走起。

测试完毕后拆机时CPU上的硅脂情况：

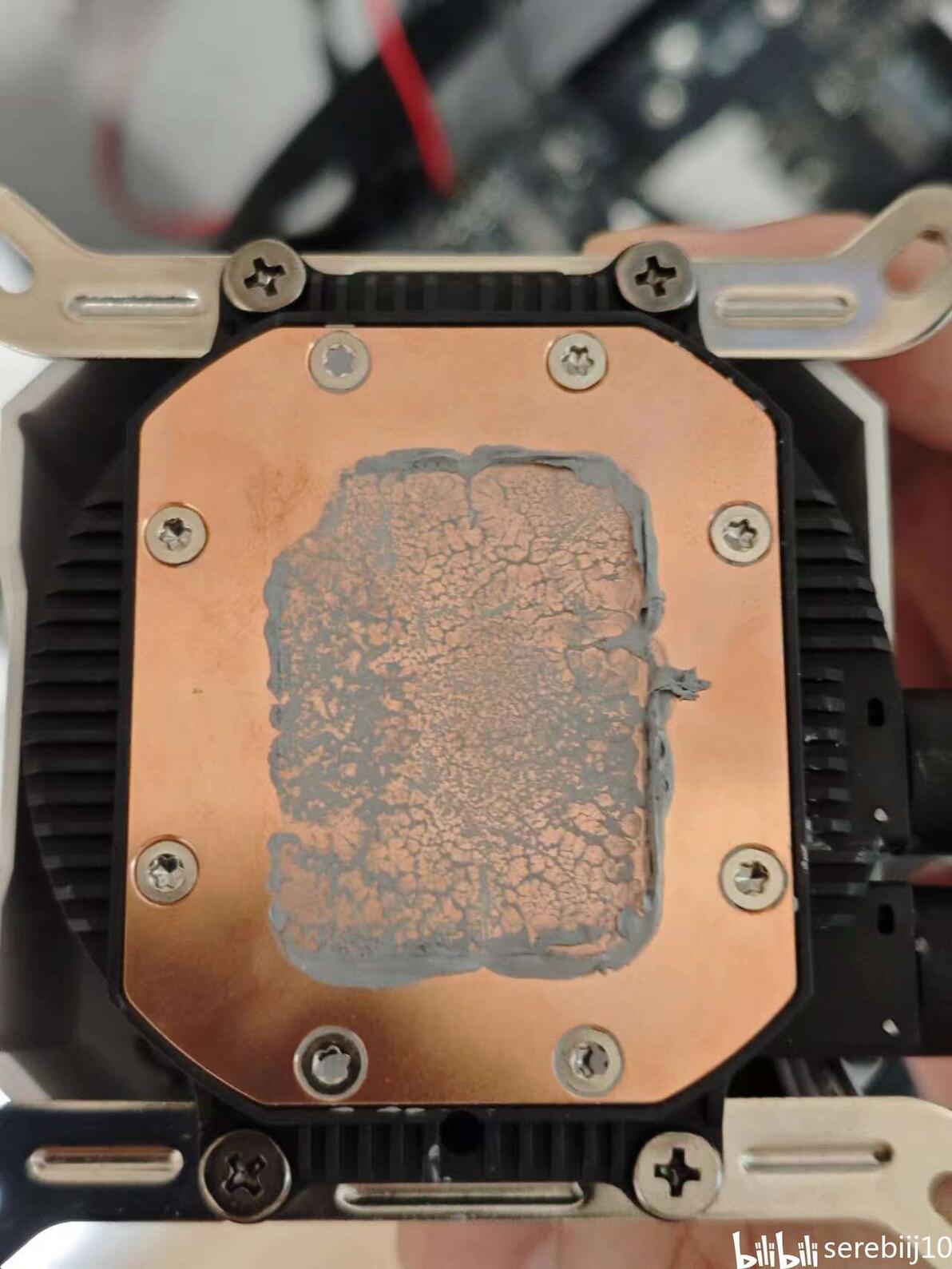

测试完毕后拆机时的散热器上硅脂情况：

对于涂抹和拆装，最大的特点就是“水泥”，确实很不容易沾CPU的顶盖，建议别强迫症，十字或者9点就好了。

下面就是结果展示了，展示的图是各个压力条件下啊的温度+功耗曲线，和之前介绍的一样，这次及之后，我就只展示风扇策略auto时候的结果了。

CPU温度读取的工具依旧是HWINFO，1s记录一个数据，并且记录的数据是CPU封装温度(enhanced)。

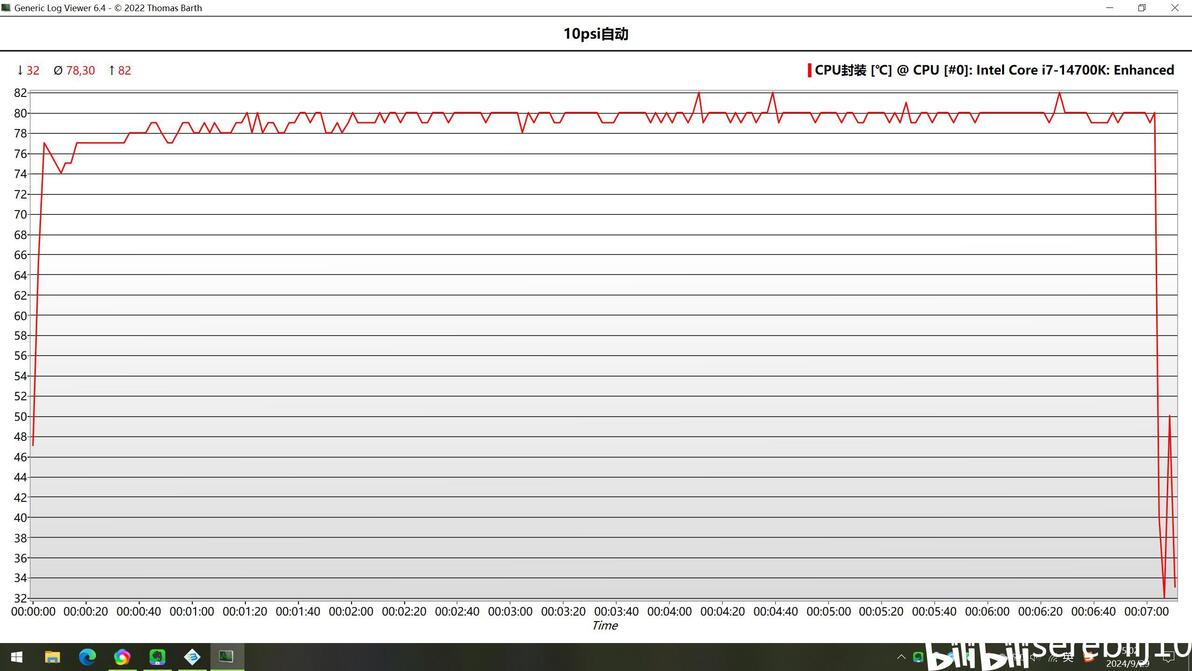

首先是10psi压力下的温度时间图：

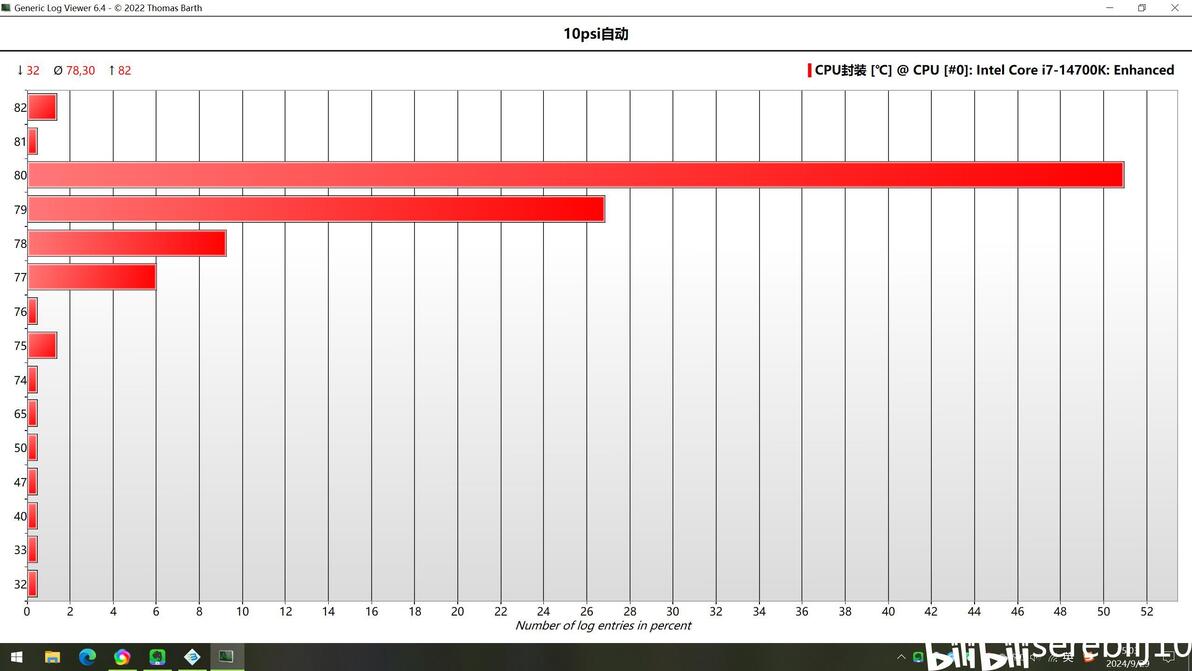

一出手就知道它是好硅脂，10psi压力下，最终温度在80°附近。换个形式呈现下，统计了下平均温度： 79.3226°

运行时功率，由于导热性能不错，所以不需要253W的PL2功率就能满血。

高手一出手，便知有没有，老牌旗舰在最这最低压力下的性能已经不错了，打赢现在很多中端硅脂在最大压力下的散热能力。即使螺丝没扭好或者在有些散热器不能安装的很紧的场合，都能有很好的成绩。

然后再把螺丝拧到提供29psi的压强的情况下：

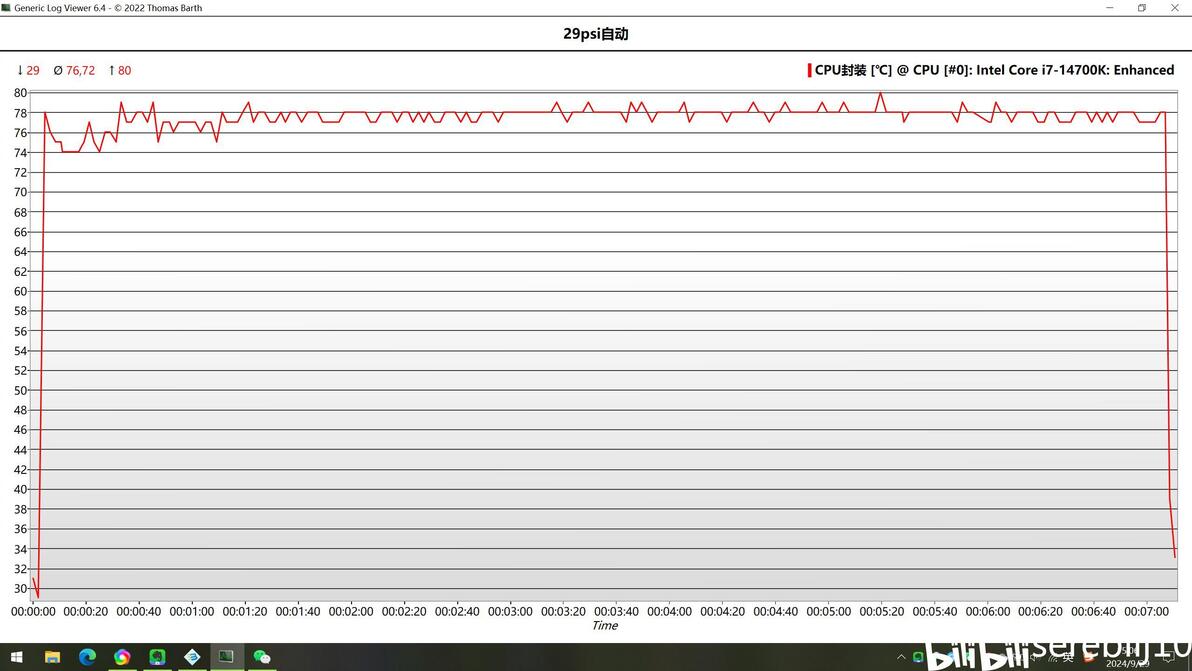

温度时间图：

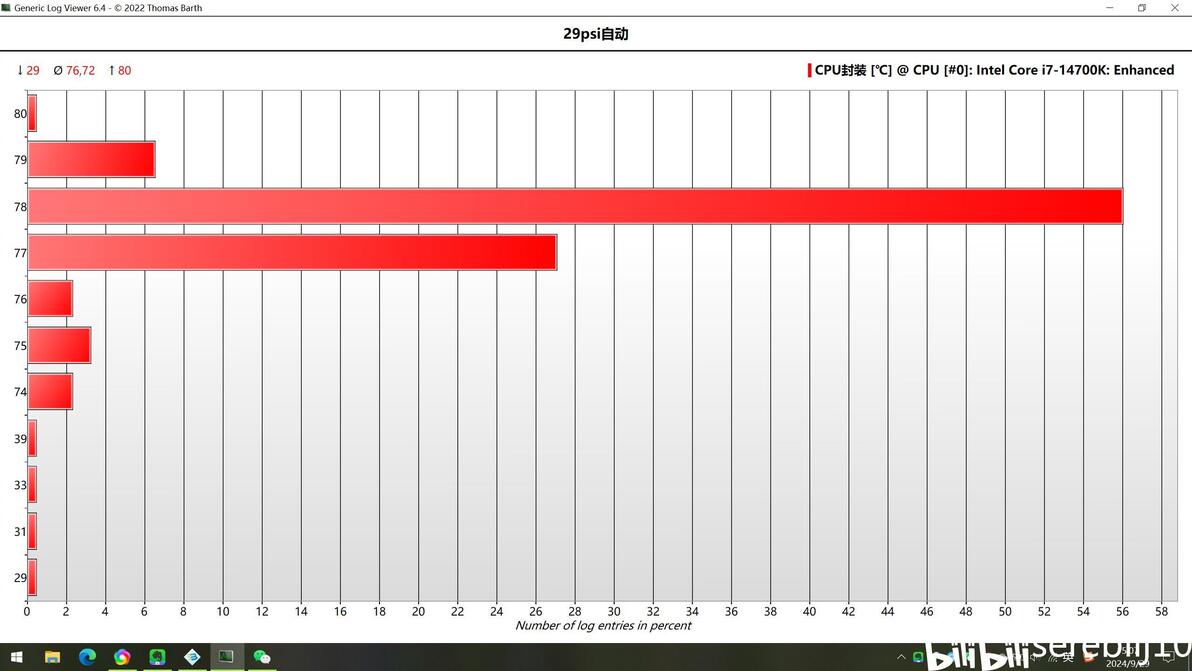

明显最终温度有下降，统计之后大概是77.771°：

此时的功率曲线，比10psi时候更低了，也和散热性能的提升对的上。

继续加压力到台式机长期用的最大压力54psi：

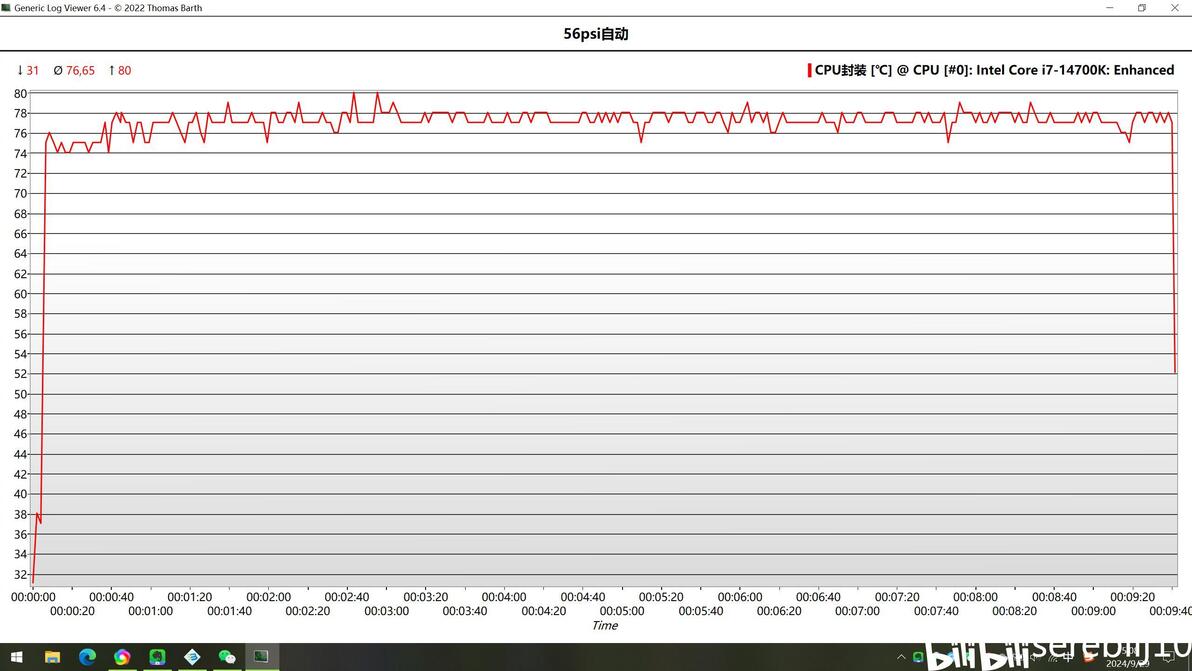

温度图，看得出温度继续降低了点，但是肉眼不太好分辨。

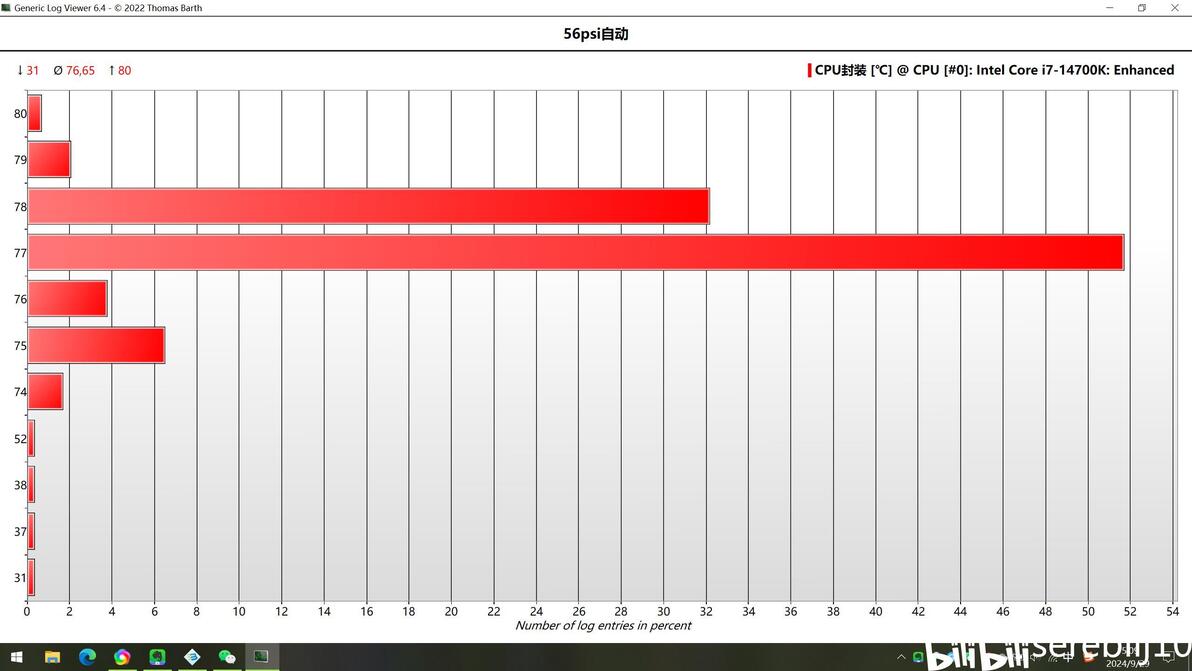

还是统计图比较直观,结果大约是77.17°，确实比29psi压力的时候又降低了一点点。

功率图：只要不是持续253W的撞墙状态就可以了。

最后加压到最高的压力71psi

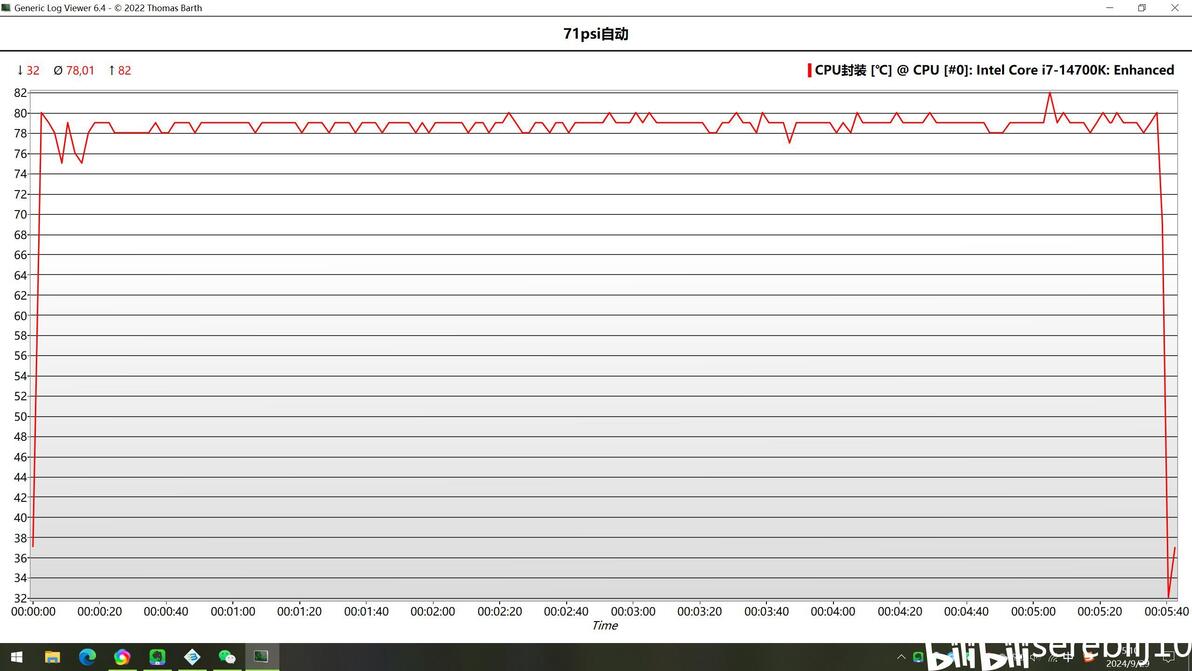

温度图：比较容易看出，温度不升反降

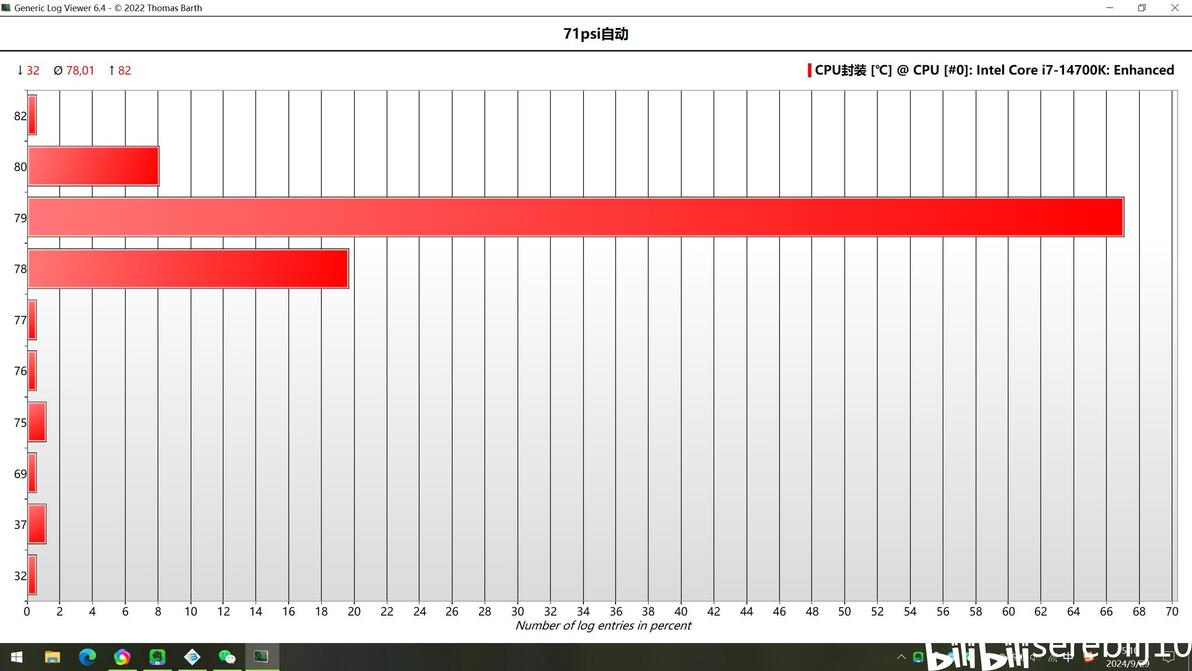

温度统计图：温度变高的特性更加明显了,统计温度大约是78.878°

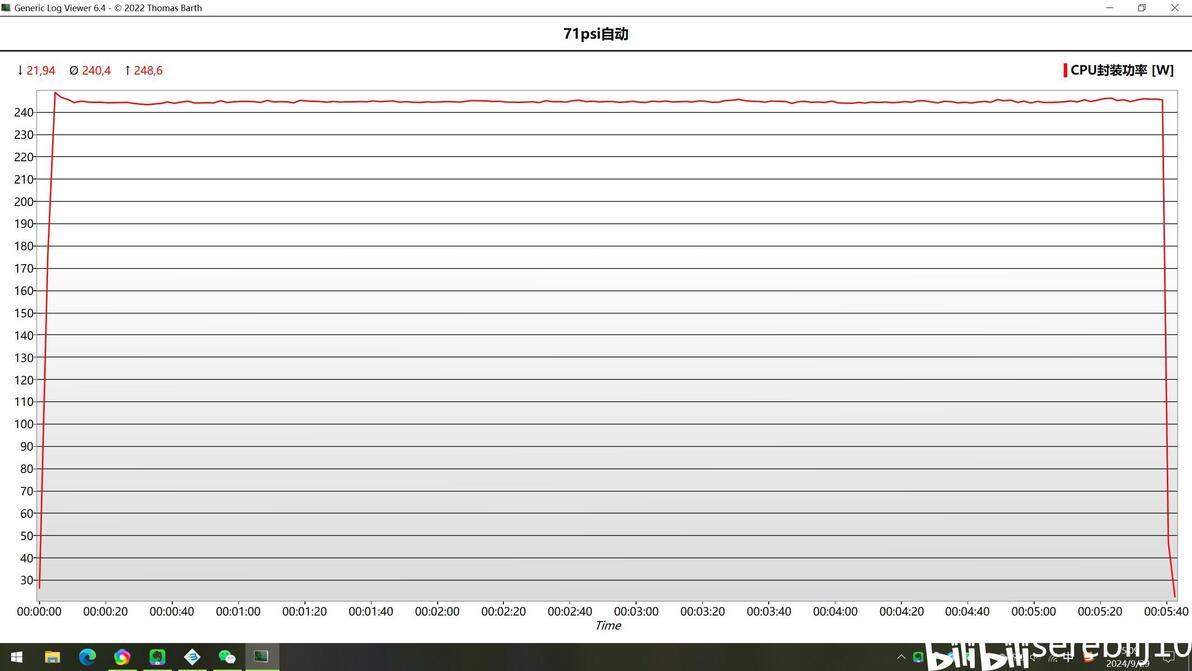

功率图：虽然导热性能下降了，但是跑CPU满血还是没问题的。

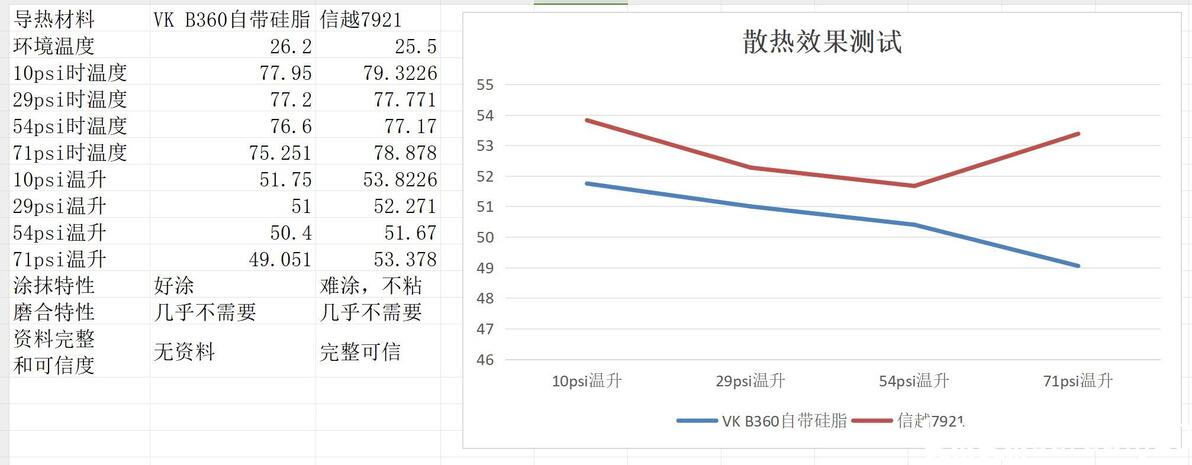

最后总结一下，7921的测试结果有点出乎我意料,7921不是一般的硅脂，它的压力特性很奇妙，少了压力性能不行，大了压力性能也会下降，是非常难得一见的热阻“两头翘”的硅脂。也就是说，它只有在中间压力段的时候性能才是最强。

而我翻了其datasheet，发现此压力特性明白的写在其中，说明这极可能是信越化学的研发人员有意为之，突出其在常用压力段的性能，这种优化策略很讨巧，但是很有用。

另外作为中文互联网上第一个测出此特性的人，这个很符合datasheet的结果给了我安心和自信，这说明：1.我手里的这管材料大概率是真的7921 2.我的安装手法控制压力的不错。

跳出其特殊的压力特性，此导热材料的性能放到现在也一点都不落后，还能算是高性能档的硅脂。不过岁月还是催人老，那个B360水冷散热器送的硅脂还是明显小胜了它，这就很奇妙了，在我评论区有老哥说传言那个B360的白色硅脂的真身是陶氏的TC5550，反正到时候我测到它的时候会注意的。

最后就是使用和购买建议，使用来说，由于它是个需要控制压力的硅脂，所以拧螺丝千万别拧太死，现在新主板的接口能提供的下压力不小了，但对于7921而言，太大的压力反而损害性能。至于购买而言，虽然其性能还是很猛，我其实并不太推荐，因为可能有假货，可能花钱了体验也不好，我更看好其继任者的8117，主要的卖的人不算多，应该暂时买到假的概略还不大。而对于此款信越旗舰硅脂的性能，后续我也会对其做详细测试的，敬请期待。
