本专栏将介绍如何通过修改硬件的方式，去除 “小米米家智能开关-单火线版” 的 “单火线” 供电功能，将其改造为“零火线版”，从而扩大其实际应用范围。
这是免责声明
此硬件修改需要一定的动手能力和响应的工具才能完成。并且在修改过程中可能会涉及致命电压、切削旋转工具等其他危险因素。请务必做好，对自己、他人及相关设备的保护措施。本人对因参考、学习或模仿本专栏内容所引发的任何后果（无论是有利还是不利）均不承担任何法律或道德责任。
请注意：本文内容可自由转载、编辑或再次创作。同时，我不会也无法对转载、编辑或再次创作后的内容承担任何道德或法律责任。
硬件信息
产品名：小米米家智能开关（单开单控）
产品型号：DHKG01CM
PCB代码：DHKG01CM_44_20201118
米家标识：zimi.switch.dhkg01
产品名：小米米家智能开关（双开单控）
PCB代码：DHKG02ZM_44_20201118
产品型号：DHKG02CM
米家标识：zimi.switch.dhkg01
产品名：小米米家智能开关（三开单控）
产品型号：DHKG03ZM
PCB代码：功率 DHKG03ZM_PB_43_210813；蓝牙 DHKG03_BT_23_211021
米家标识：zimi.switch.dhkg05
安全警告以及注意事项
● 按照本专栏进行修改后，硬件将永久失去保修资格！
● 此修改不可逆，部分操作涉及切割将无法进行复原！
● 在开始修改前，请务必切断电源并等待一段时间，已确保开关内部彻底放电。以防发生触电事故。
● 在修改过程中，请小心操作。确保使用耐老化的绝缘材料进行接线，以免长期使用过程中绝缘性能下降，内部发生短路导致发送意外。
● 本次改动仅涉及供电模式的硬件修改，不会改变软件或功能设置，也不会增加 “零火版” 特有的功能。
● 除非更改 “熔断丝” 配置 和 “硬件开关” 功能，否则以上所列型号，额定总输入负载应 ≤200W。如需更大功率，请自行研究请修改硬件 “熔断丝” 配置、取消“硬件开关” 并 加强PCB板铜箔的载流能力，以避免烧毁开关并确保生命财产安全。
● 修改供电方式后，硬件将不再受 “负载种类” 和 “最小支持” 限制；软件上也不再有 “防闪烁模式” 。
● 特别小心：前面板下有导光柱。在撬开前面板时，请注意保管不要遗失！
硬件修改
原理和要点
● 切割PCB铜箔，切断单火 N 回路，并人为引出此引脚作为 N 点。
● 移除MOS、二极管，并将二极管位置短接使单火 L 回路常通，不在受控。
● 切割PCB、切割外壳或钻孔，以为引出 N 线创造条件，并确保沿途经过之处绝缘安全可靠。

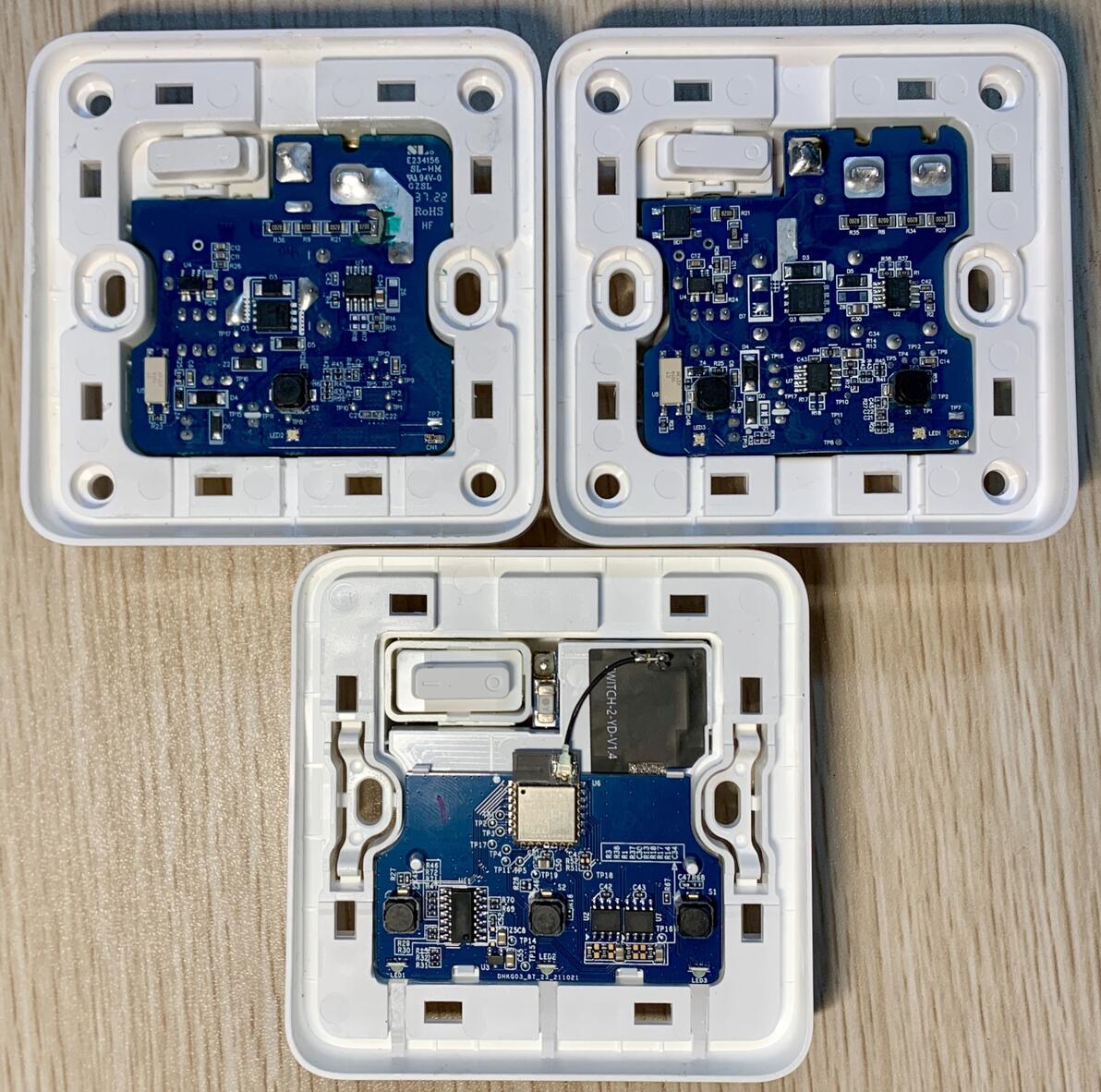

▼ 系列内部图展示
小米米家智能开关（单开单控）- DHKG01CM
熔断丝规格：250V 6.3A
【请安全合理DIY，请勿超载使用】如必须在 ≥200W 的额定负载下情况下使用，请修改 熔断丝规格 、 取消硬件开关 和 优化PCB铜箔载流能力。

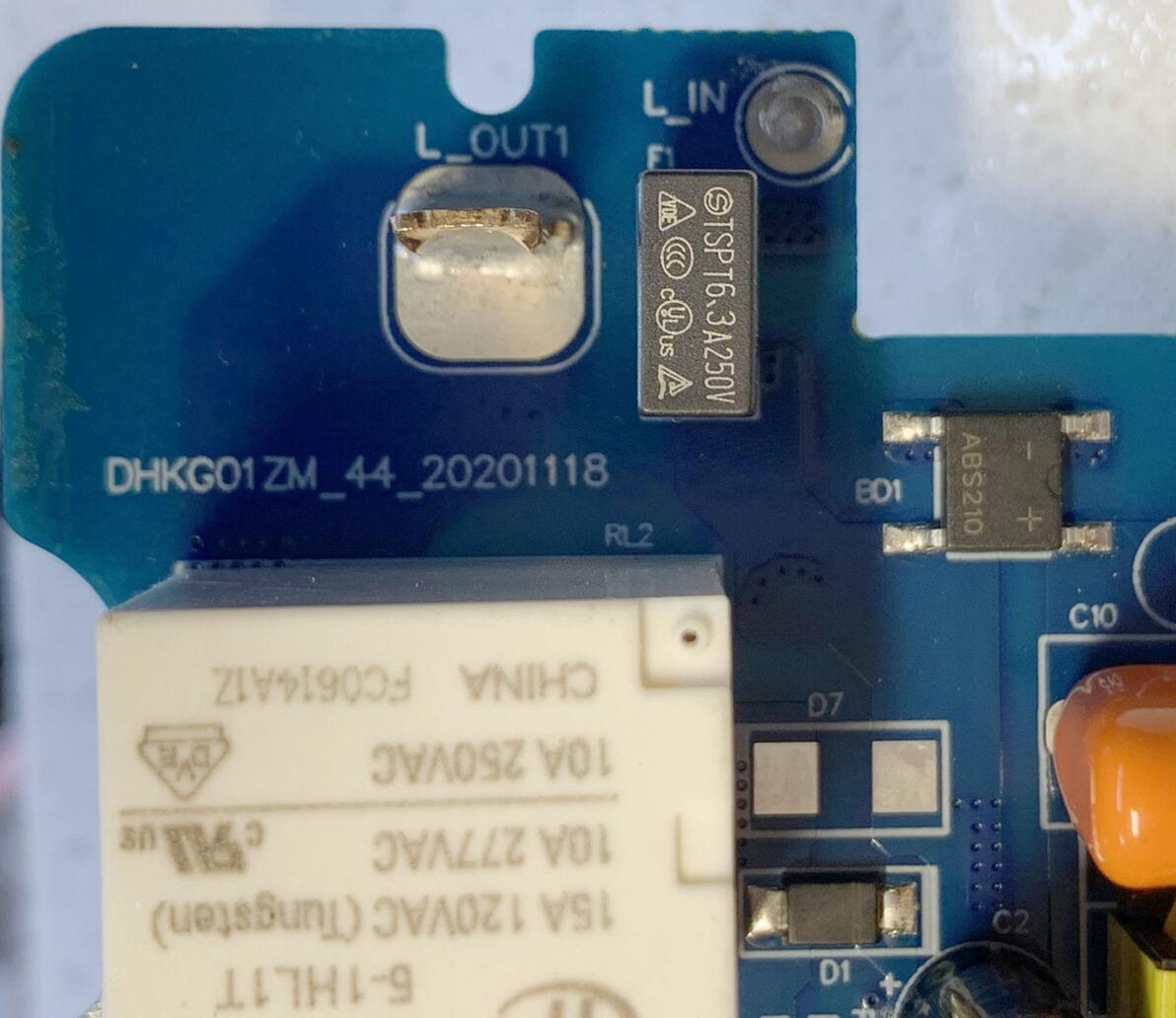

▼ PCB代码；熔断丝规格

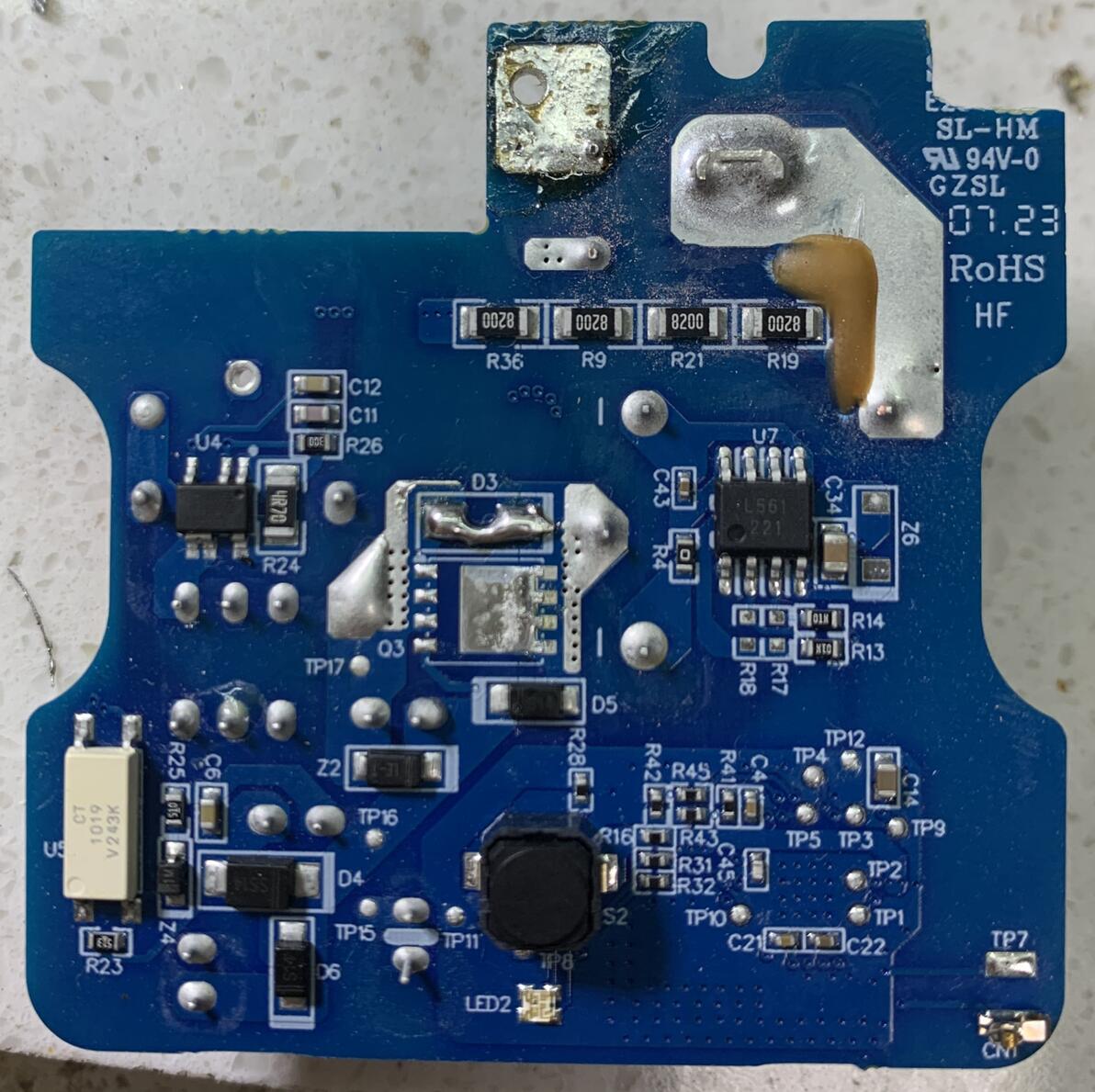

▼ PCB正面

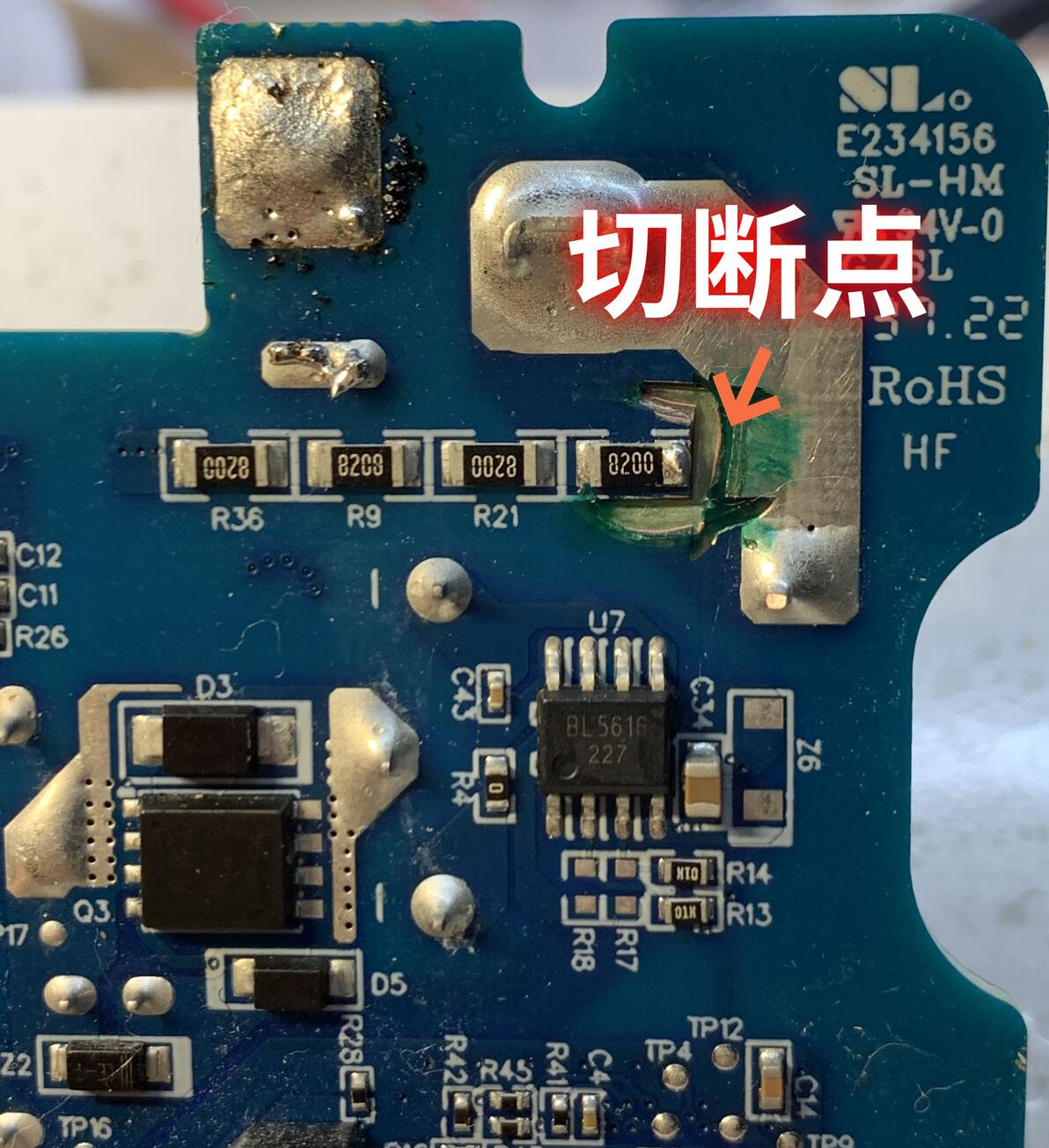

▼ 切割PCB铜箔，切断单火 N 回路

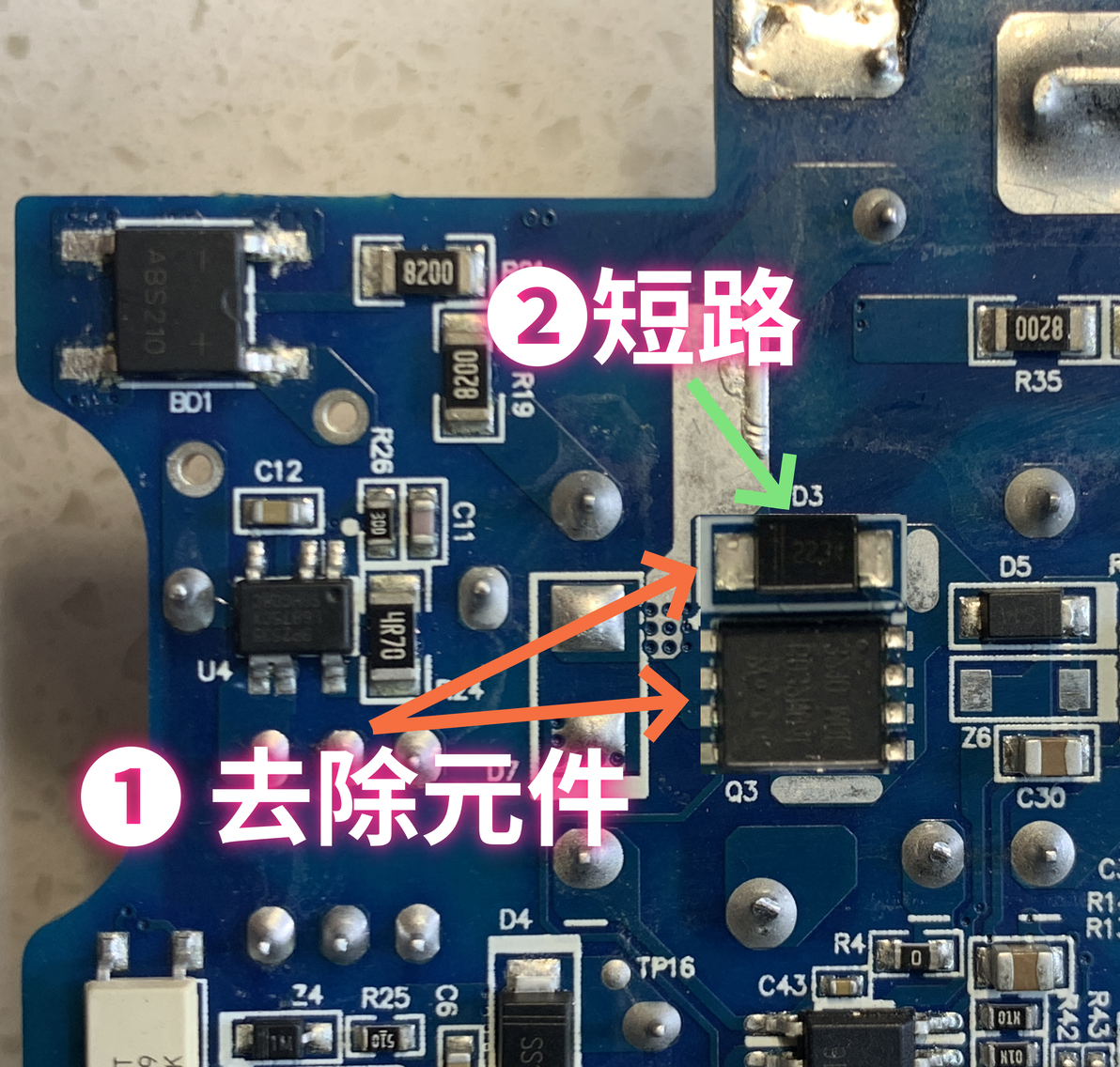

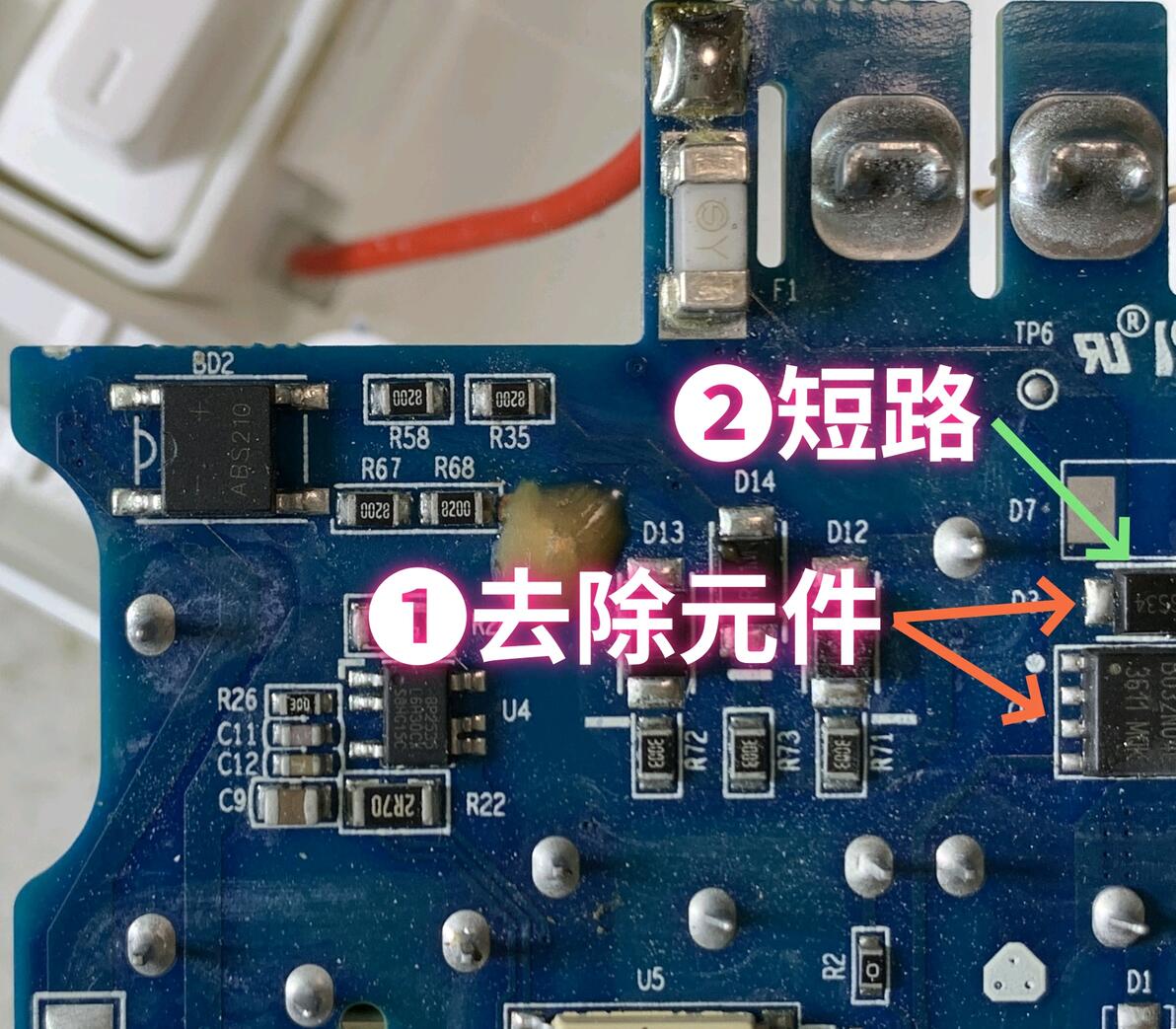

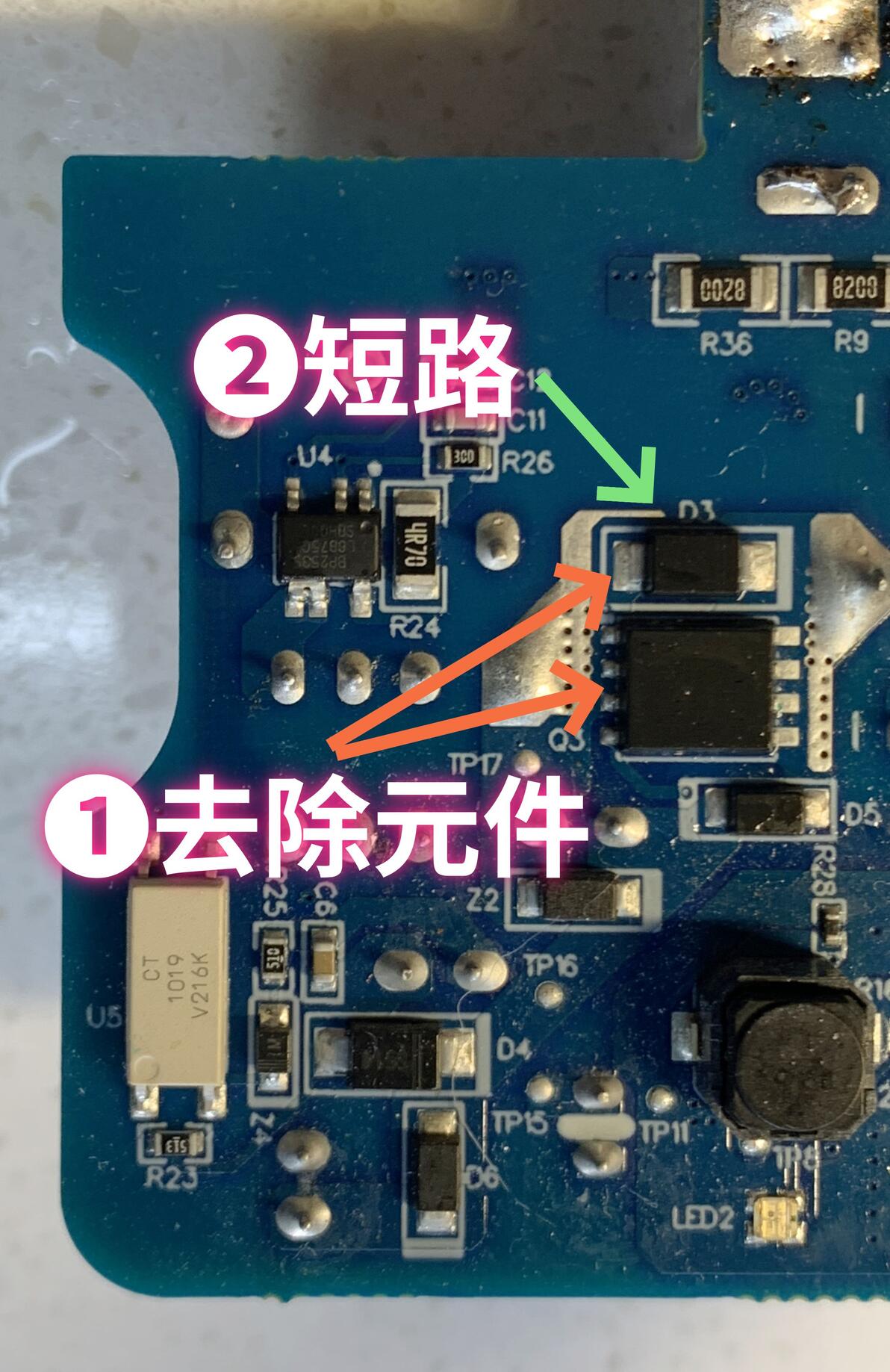

▼ ❶移除MOS、二极管；❷短接使单火 L 回路常通

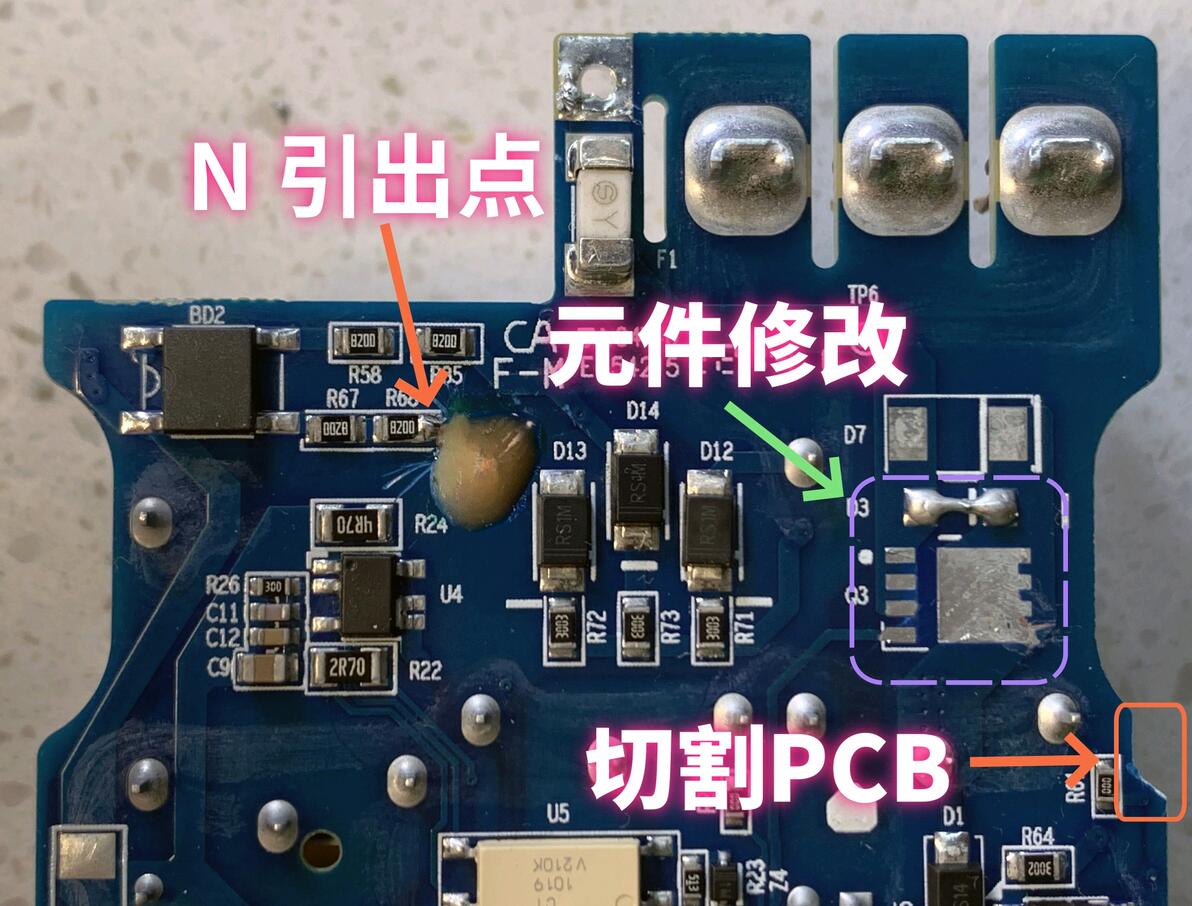

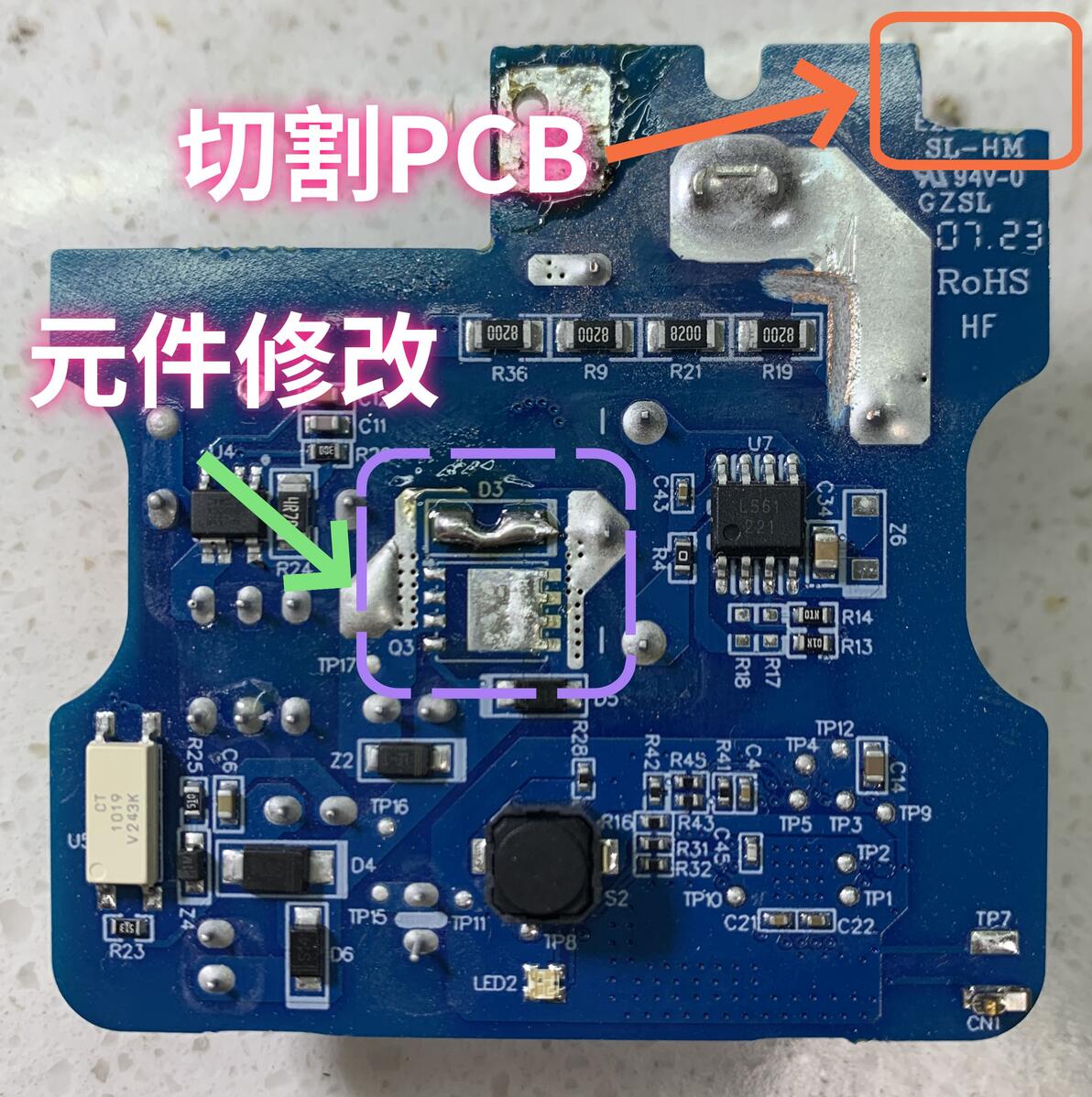

▼ 切割PCB为之后 N 引出线，留出空间；示例移除元件 并 完成短接
▼ 绝缘保护使用阻焊剂对切割点附近进行保护，防止短路

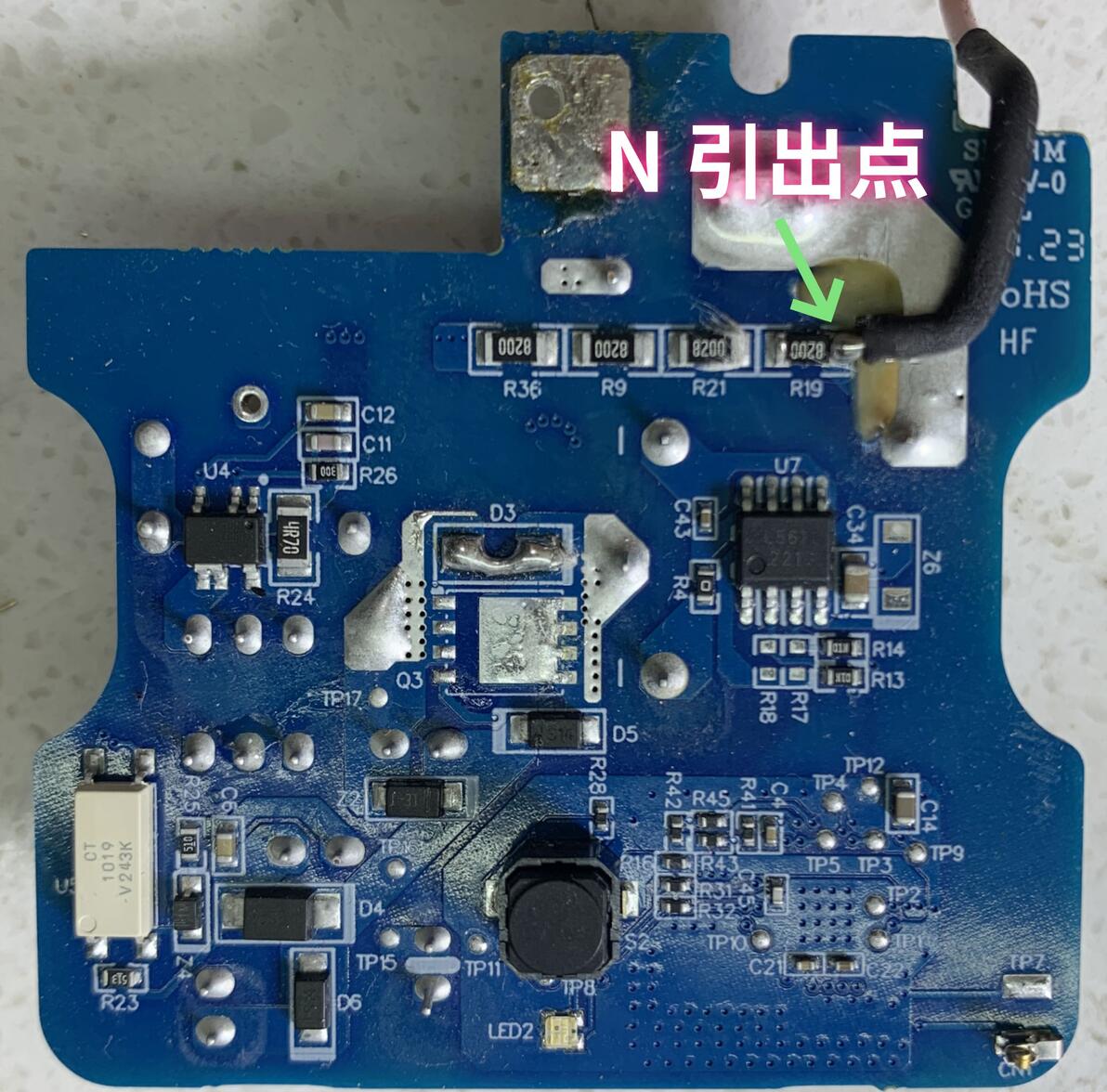

▼ 引出 N 线从 N 引出点引出，并在此线上套热缩管加强绝缘，防止短路

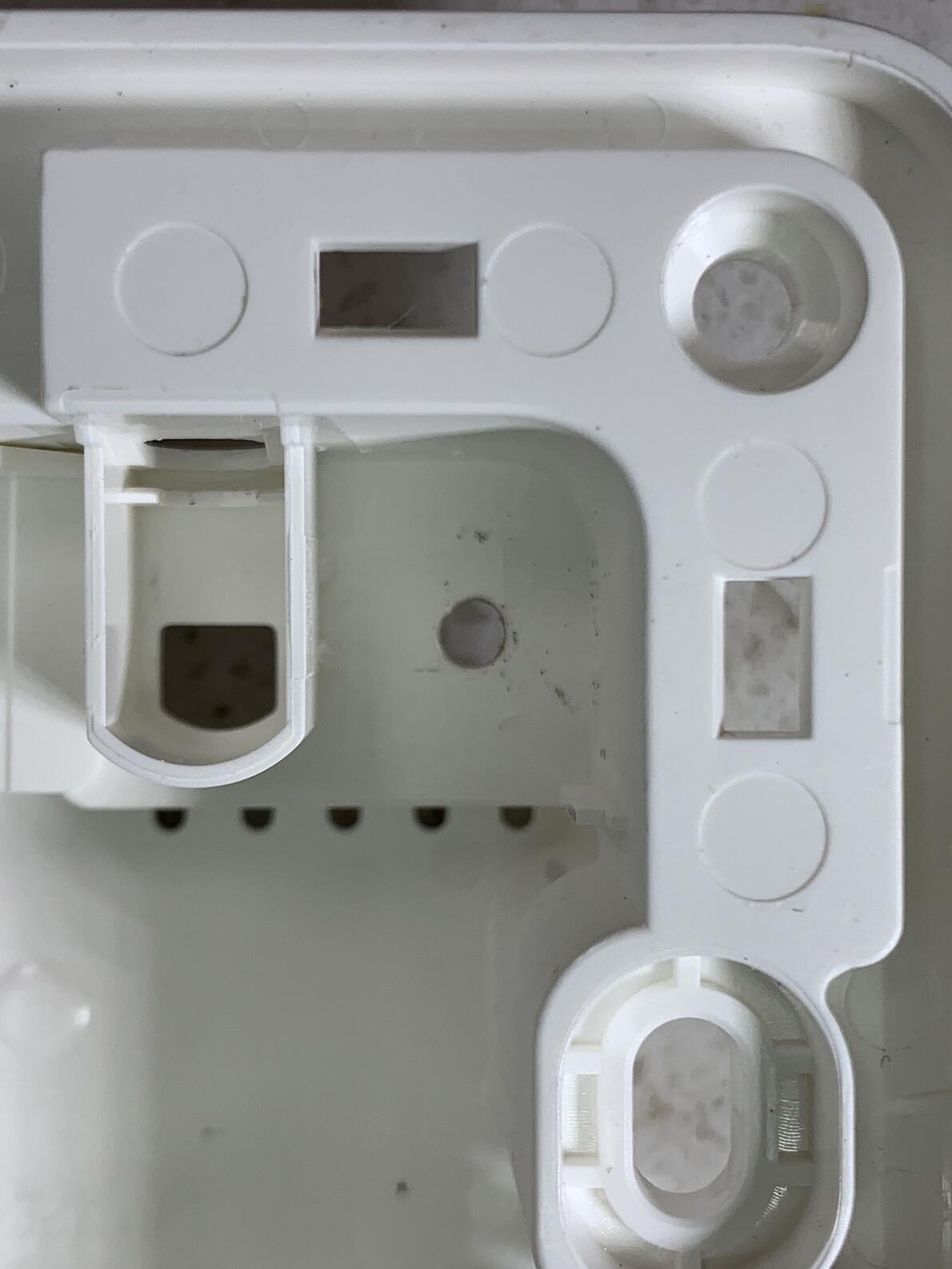

▼ 外壳开孔

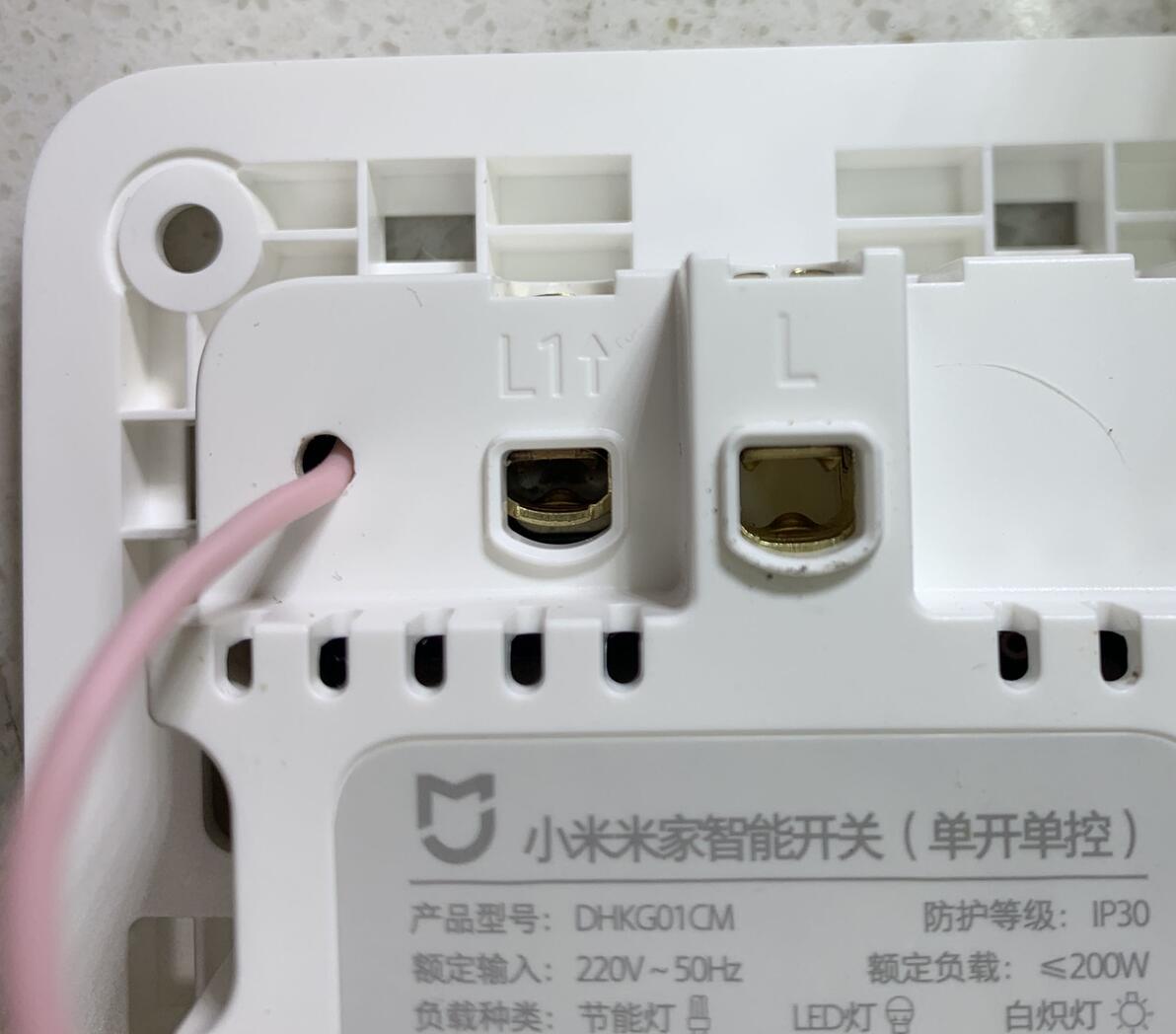

▼ 示例引出样式

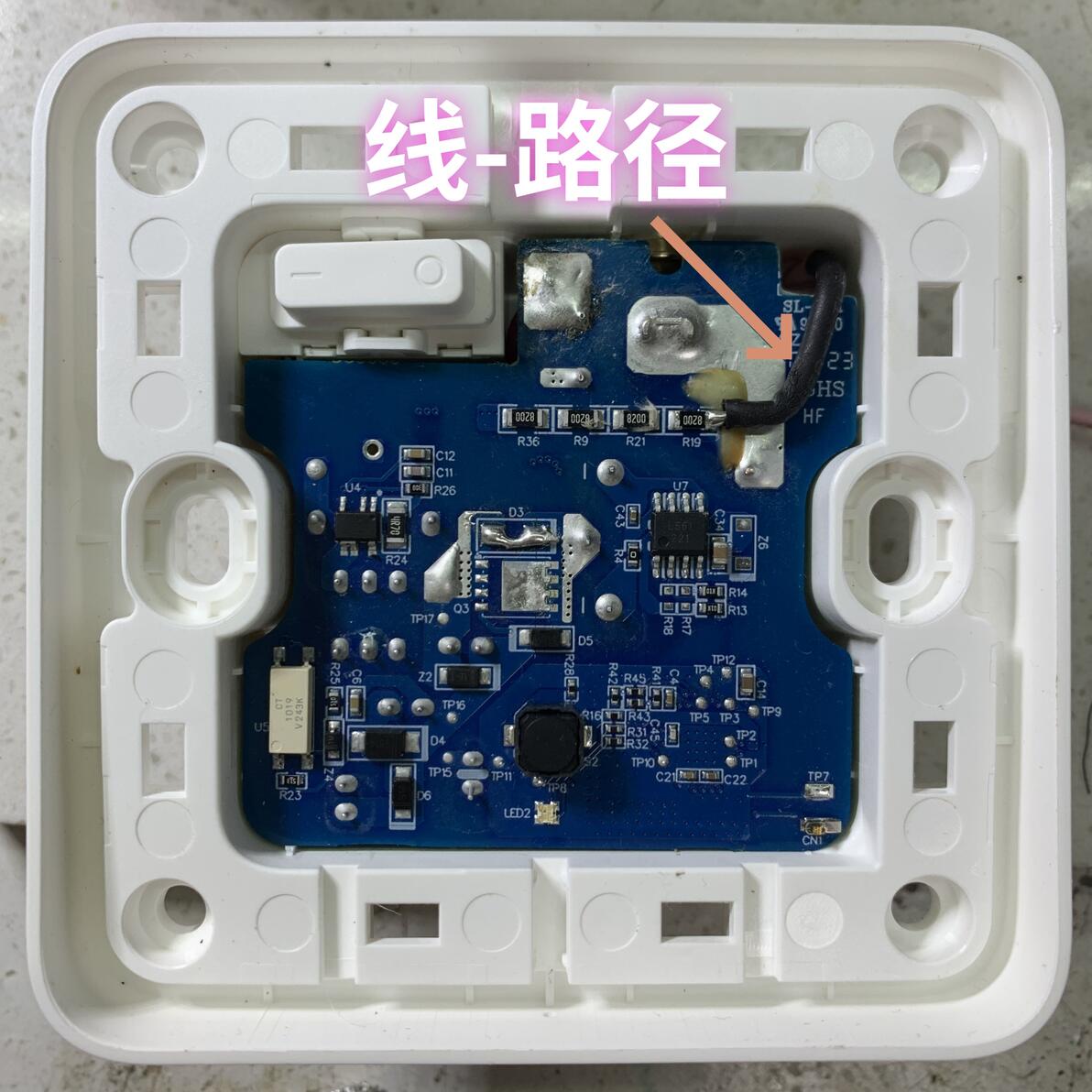

▼ 示例内部走线
在此系列中，单开单控的修改难度是最低的。只需注意引出的线做好耐久性绝缘即可，并无其他特别注意要点。
小米米家智能开关（双开单控）- DHKG02CM
熔断丝规格：250V 6.3A
【请安全合理DIY，请勿超载使用】如必须在 ≥200W 的额定负载下情况下使用，请修改 熔断丝规格 、 取消硬件开关 和 优化PCB铜箔载流能力。

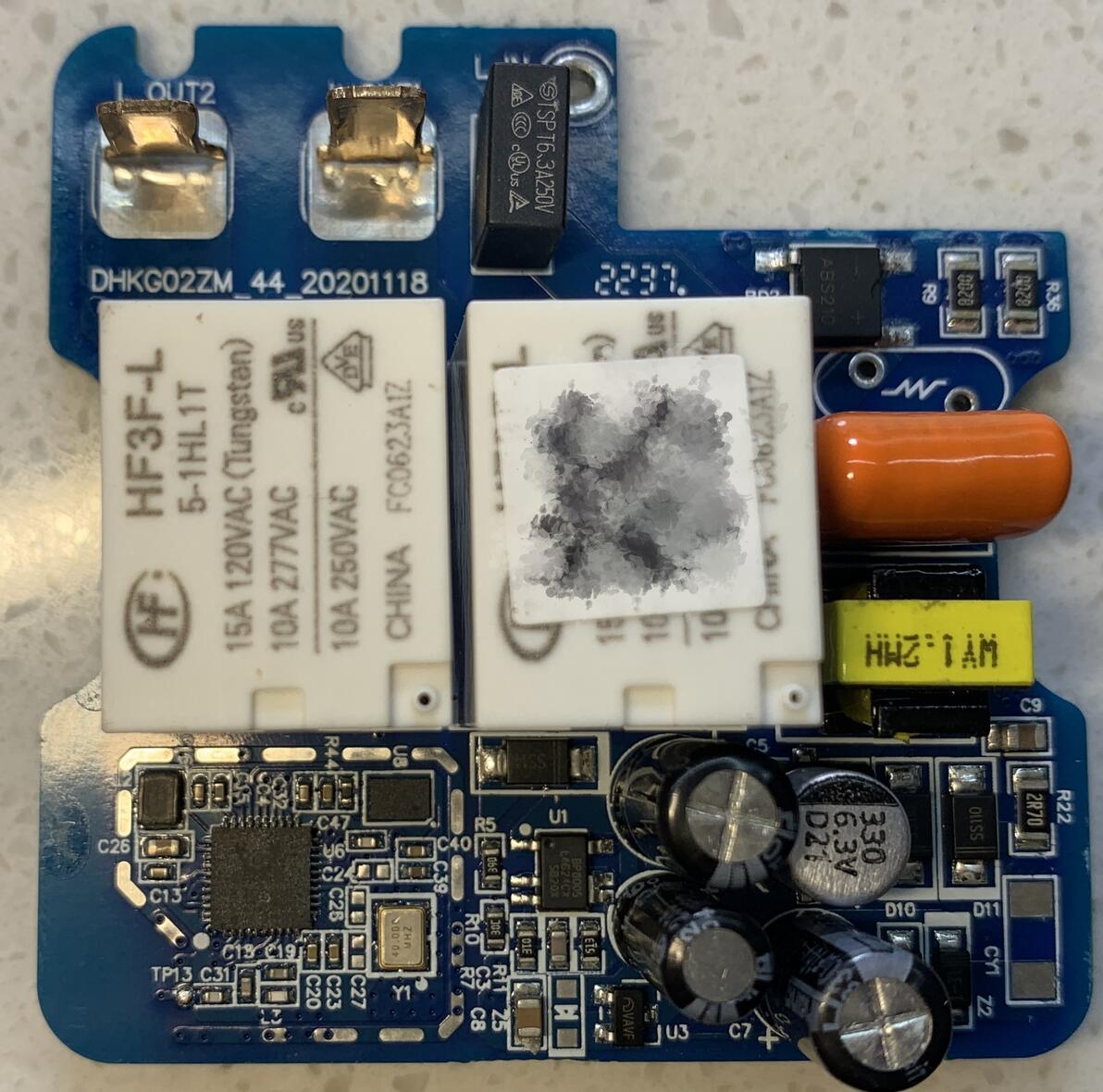

▼ PCB代码；熔断丝规格

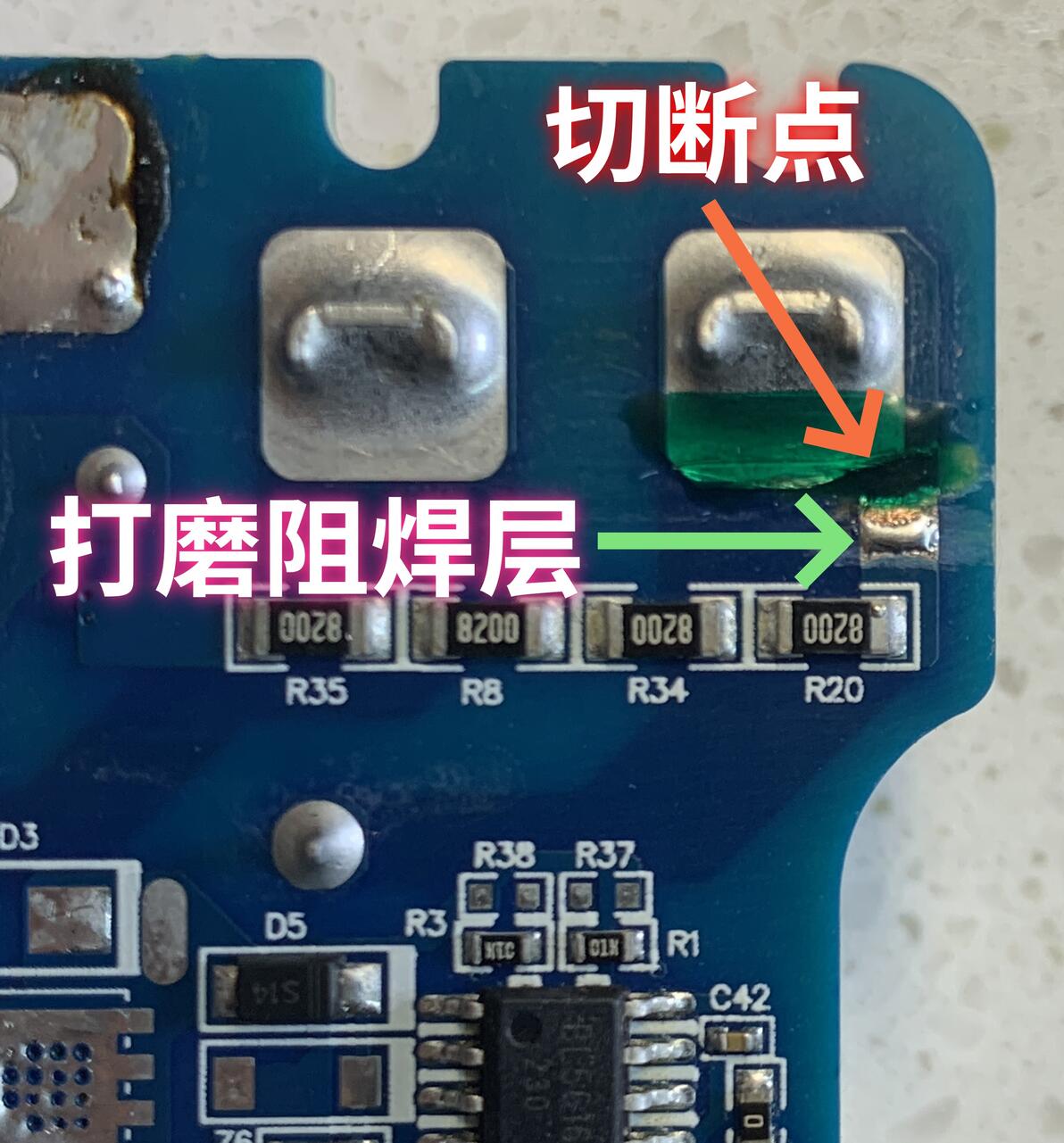

▼ 切割PCB铜箔，切断单火 N 回路；绝缘保护使用阻焊剂对切割点附近进行保护，防止短路；打磨PCB上阻焊层，形成 引出 N 线 焊盘
▼ ❶移除MOS、二极管；❷短接使单火 L 回路常通

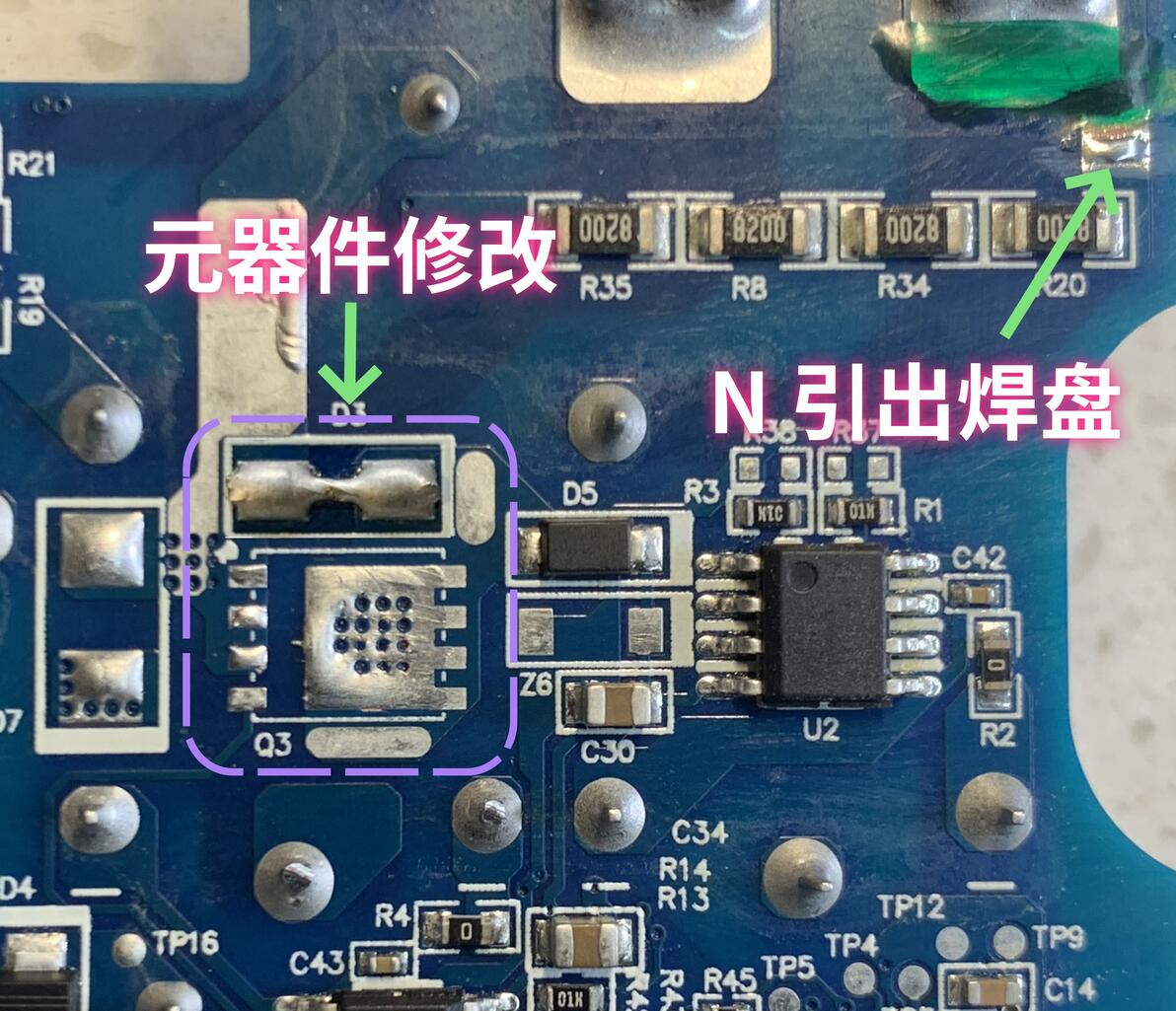

▼ 示例移除元件、完成短接 并 形成 引出 N 线 焊盘

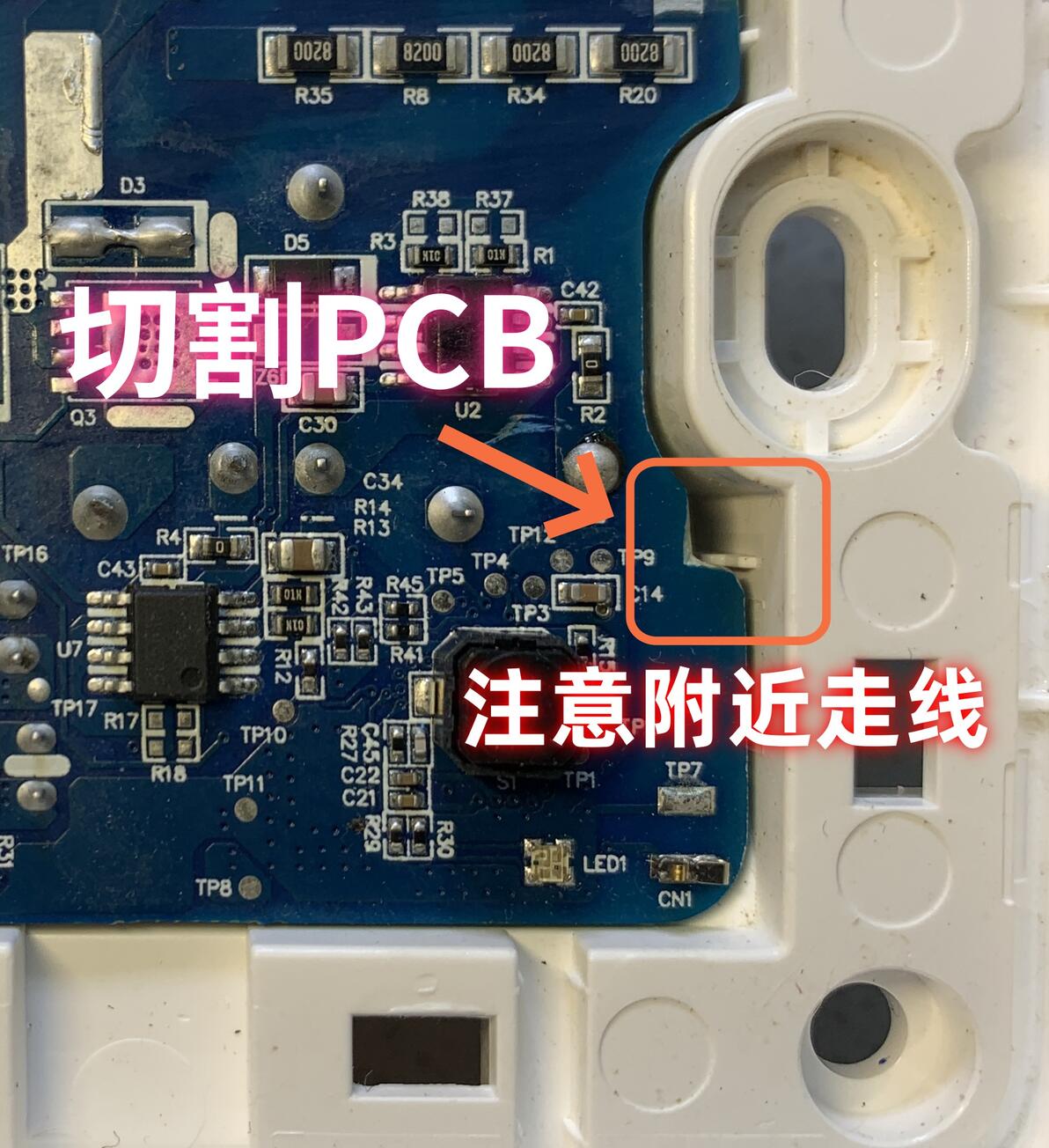

▼ 切割PCB为之后 N 引出线，留出空间；小心：切割的PCB附近有走线，请谨慎操作
▼ 切割前面板塑料部分。为之后 N 引出线留出空间

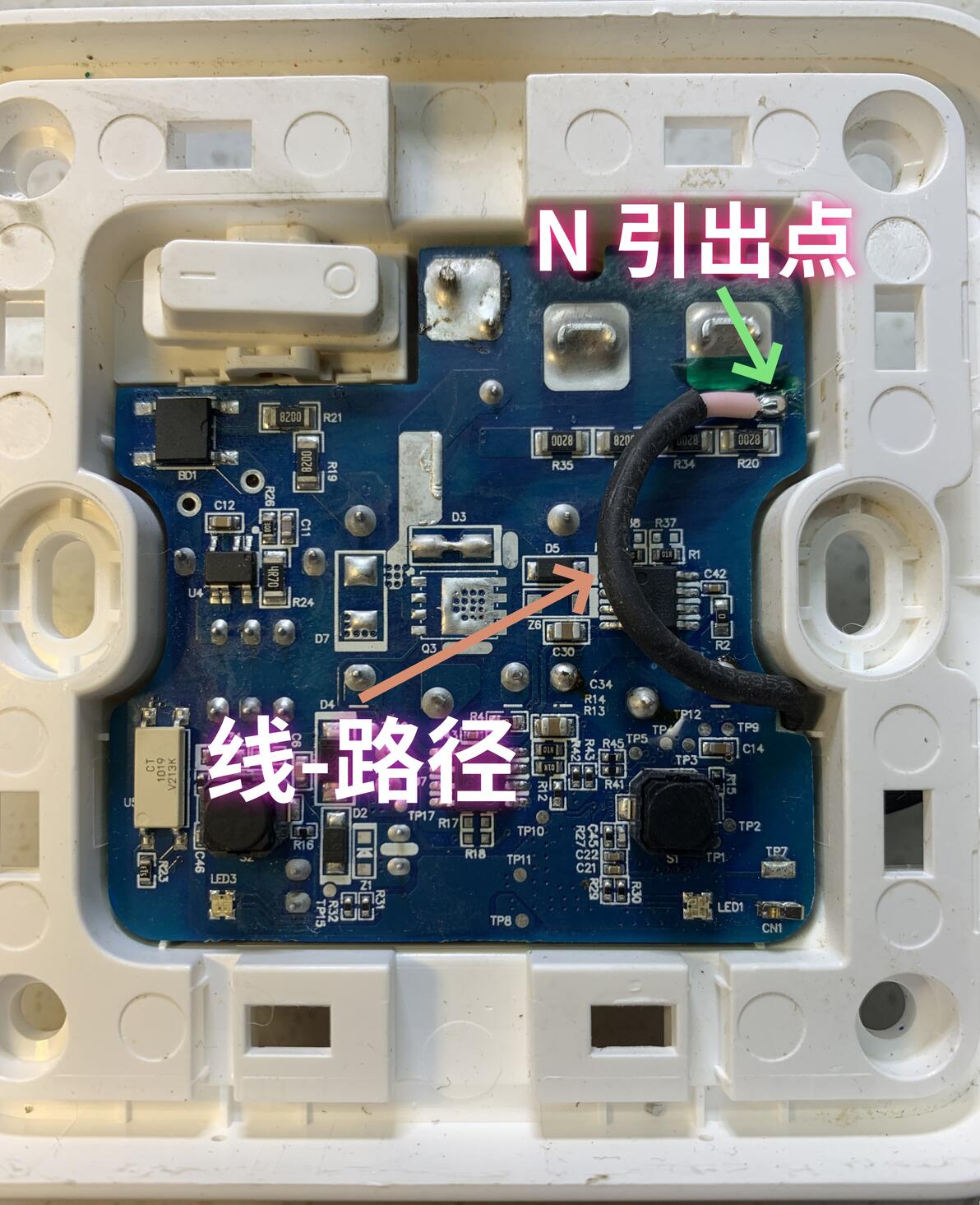

▼ 内部走线示例；请切除并打磨线路径上继电器尖锐引脚，以防刺破短路
在此系列中，双开单控的修改难度较高。首先，引出 N 线需要经过较长的内部路径才能连接至外部，且必须做好耐久绝缘，防止内部短路。此外，还需特别留意引出线路径上的尖锐引脚，避免刺破走线。其次，切割PCB时，必须小心，确保不会误切到PCB板上的关键走线。
小米米家智能开关（三开单控）- DHKG03ZM
熔断丝规格：N/A
【请安全合理DIY，请勿超载使用】如必须在 ≥200W 的额定负载下情况下使用，请修改 熔断丝规格 、 取消硬件开关 和 优化PCB铜箔载流能力。

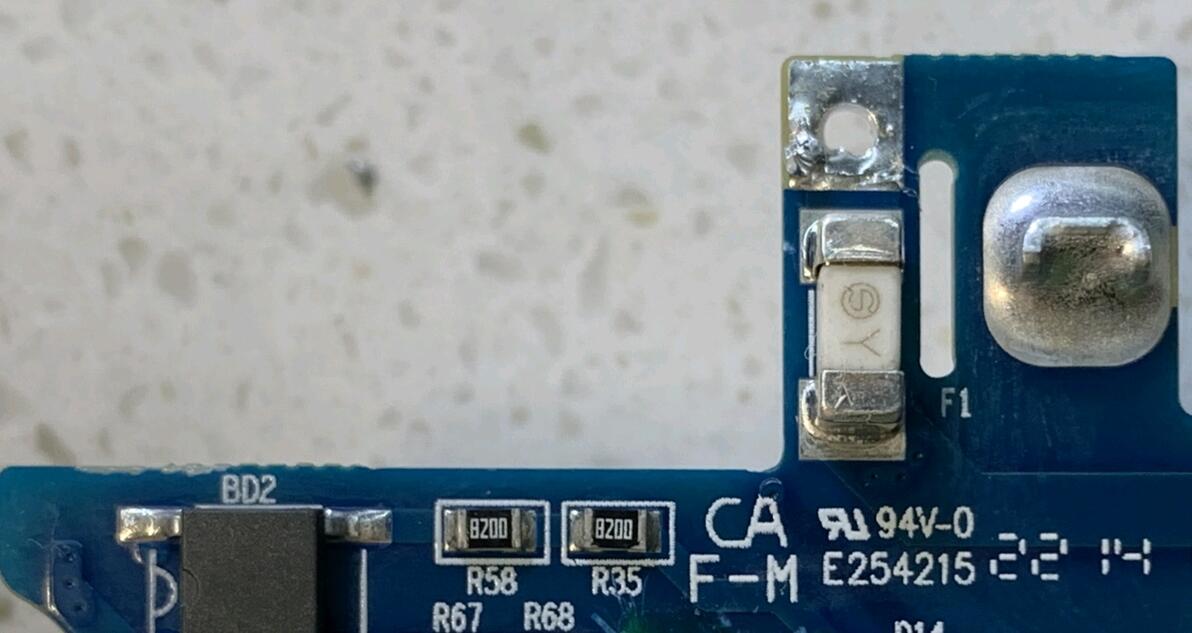

▼ 熔断丝

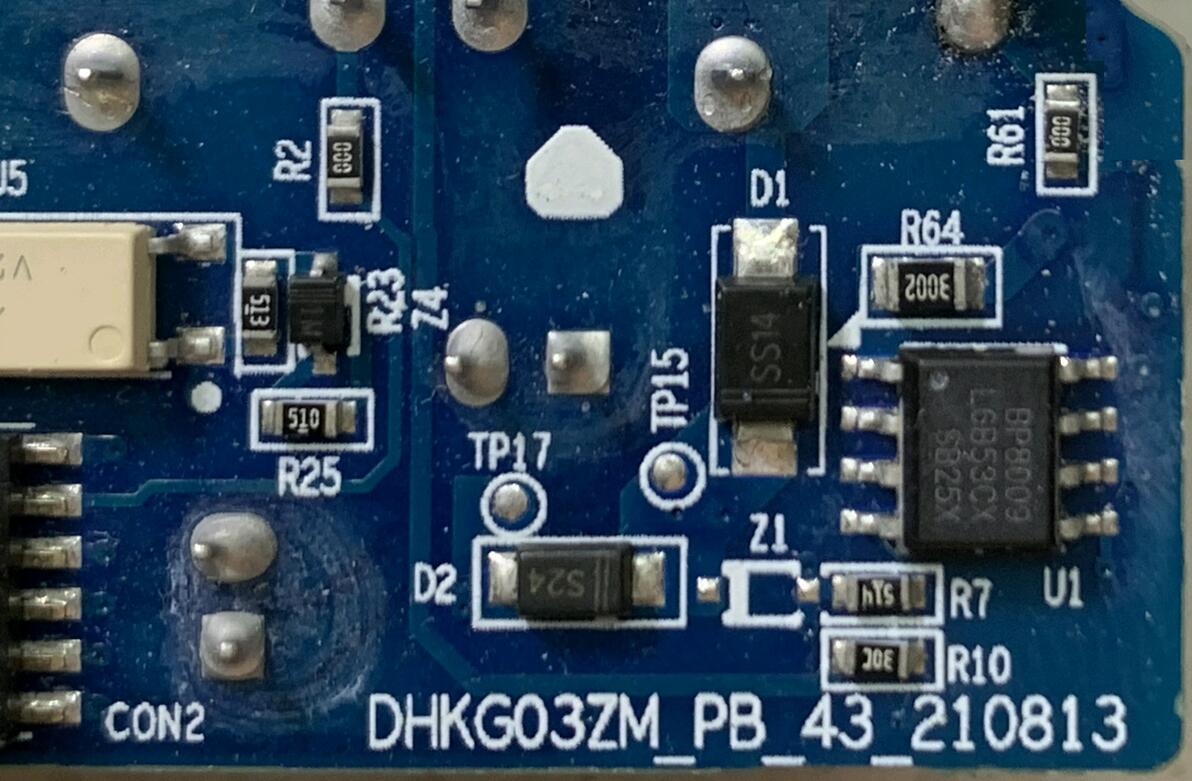

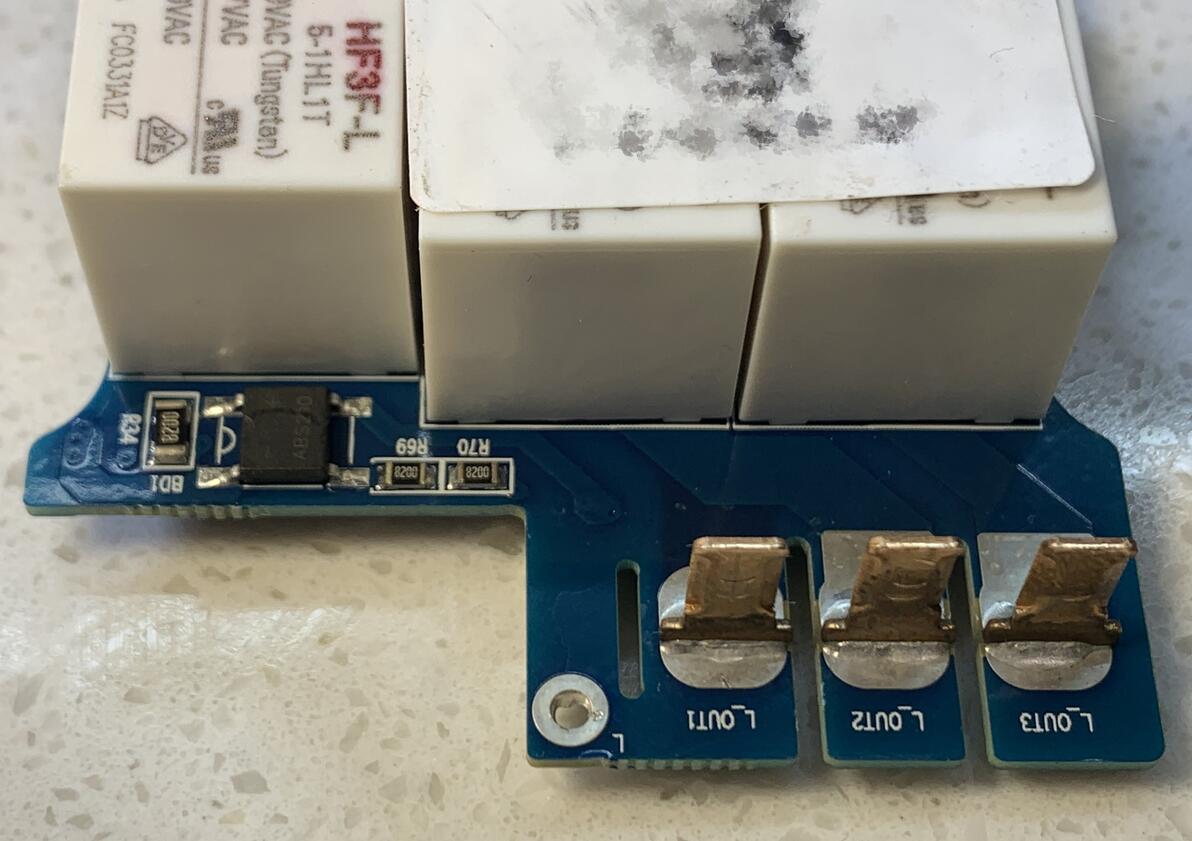

▼ 功率PCB代码

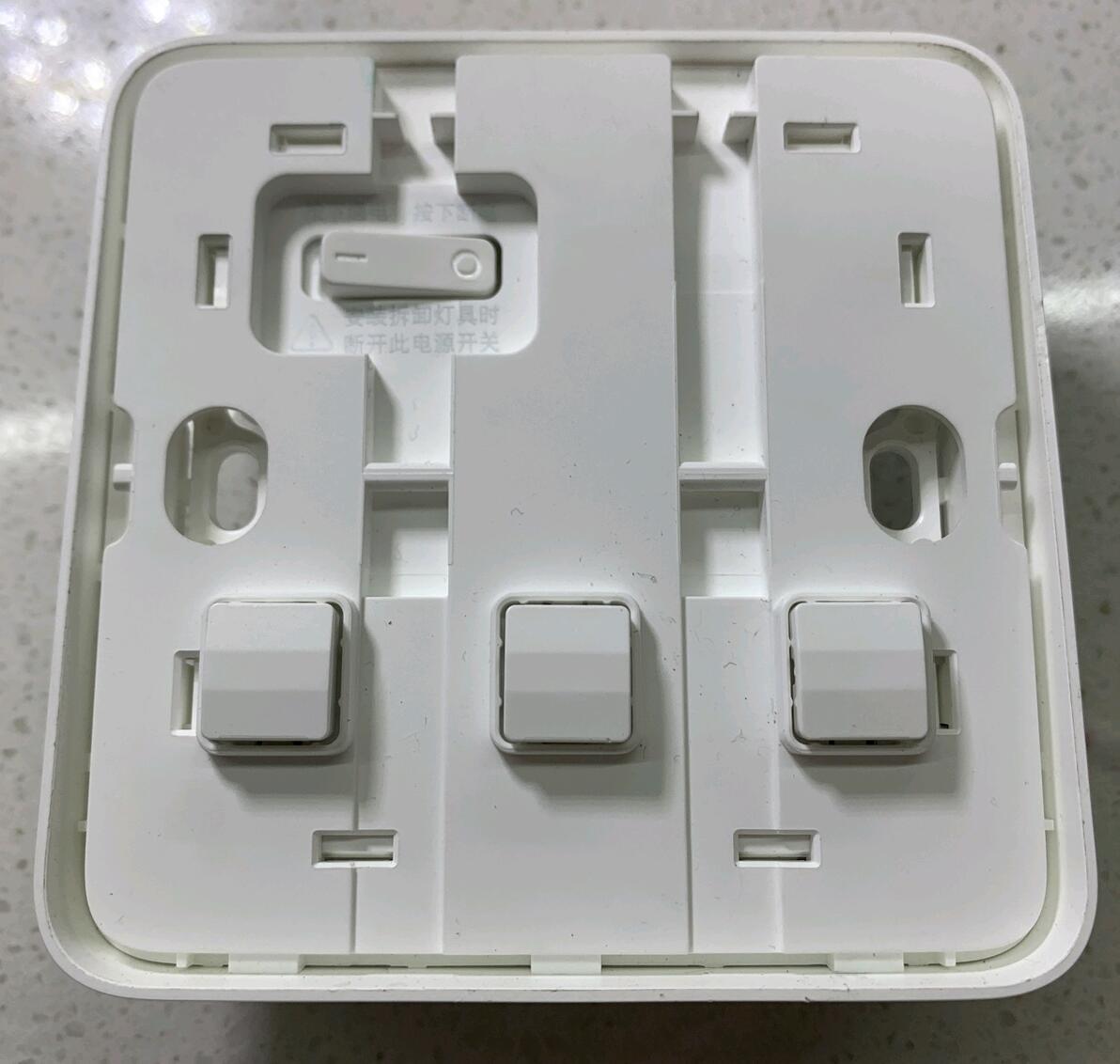

▼ 外壳外面板

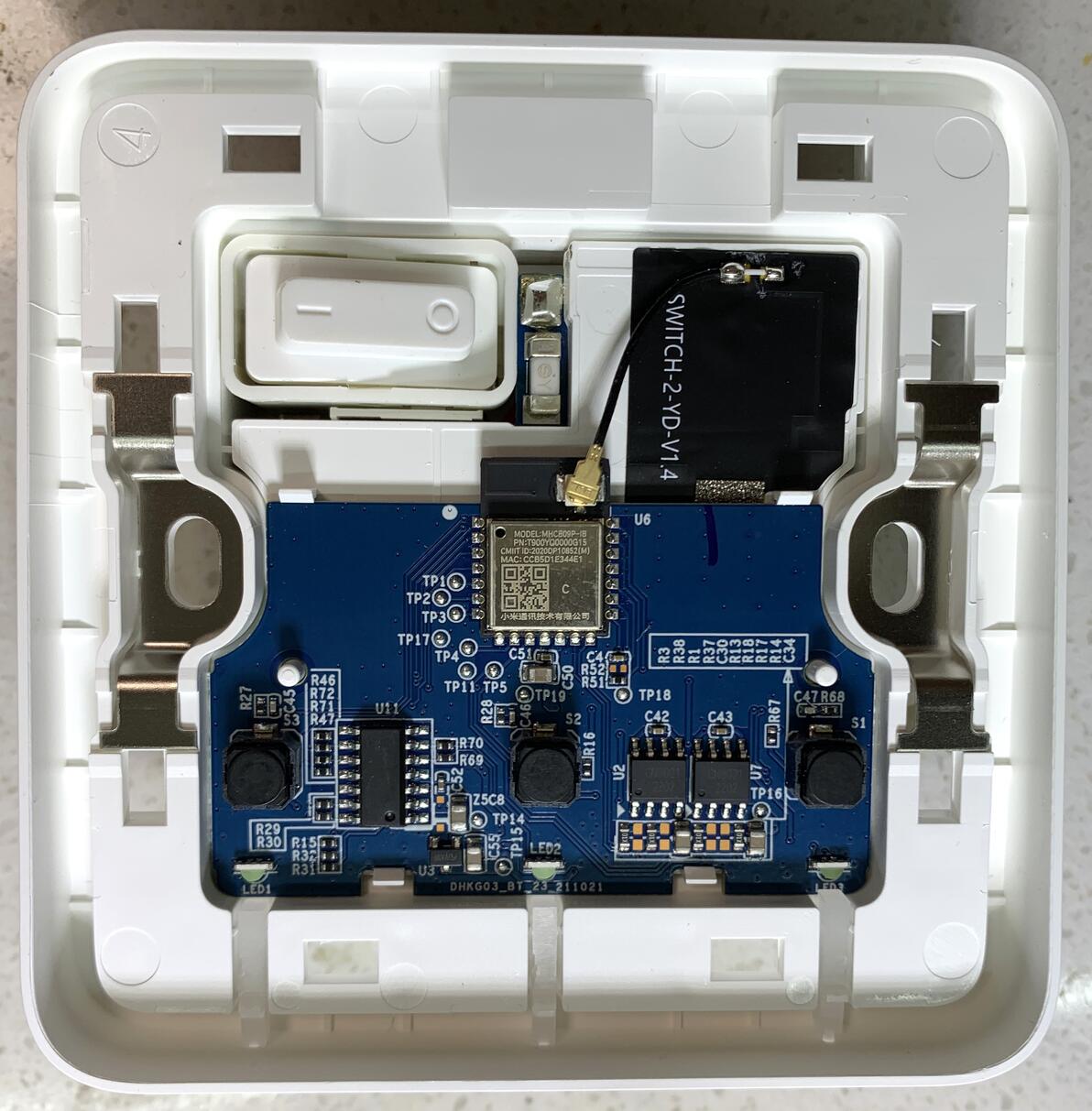

▼ 外壳内面板；蓝牙PCB正面

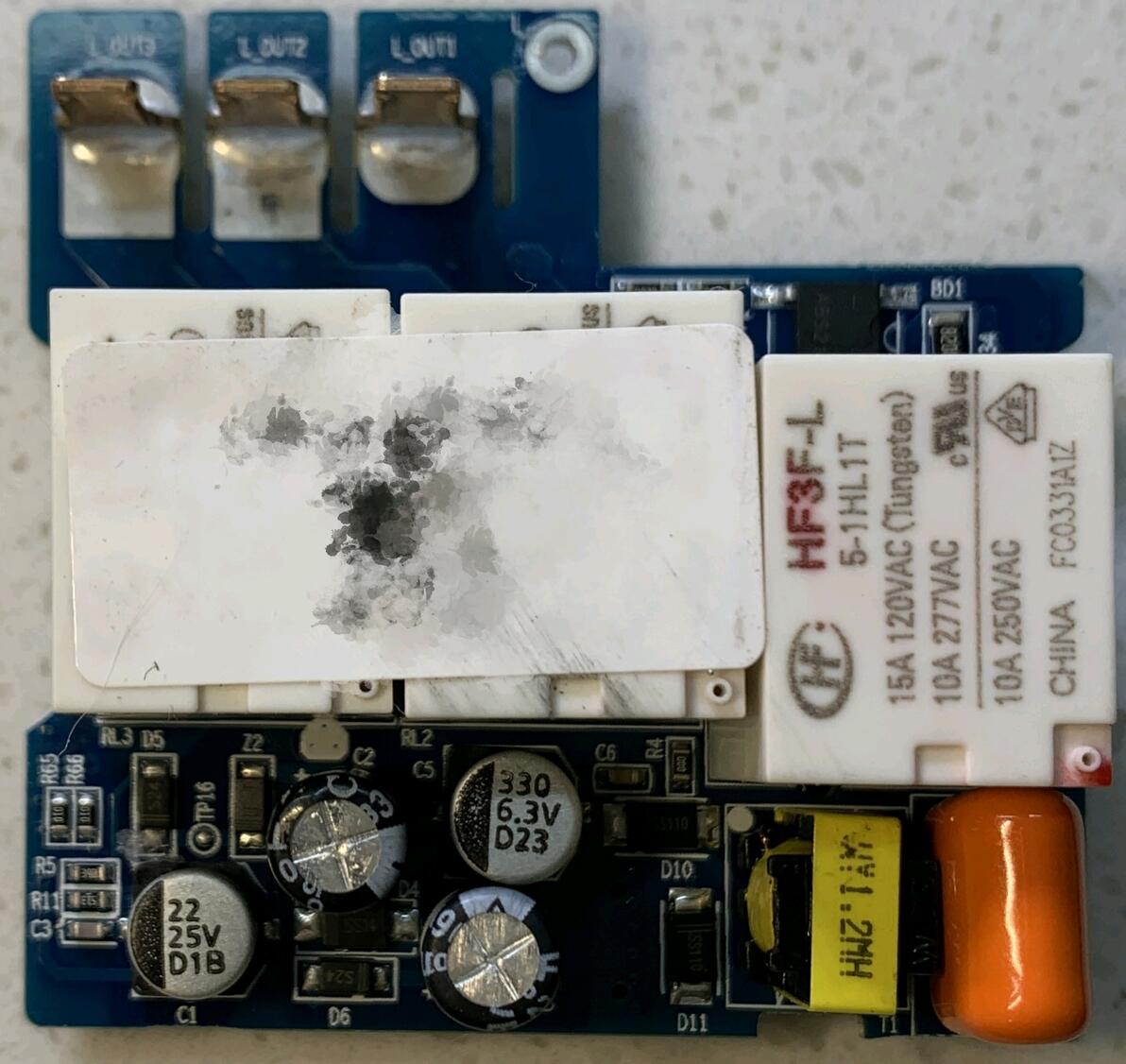

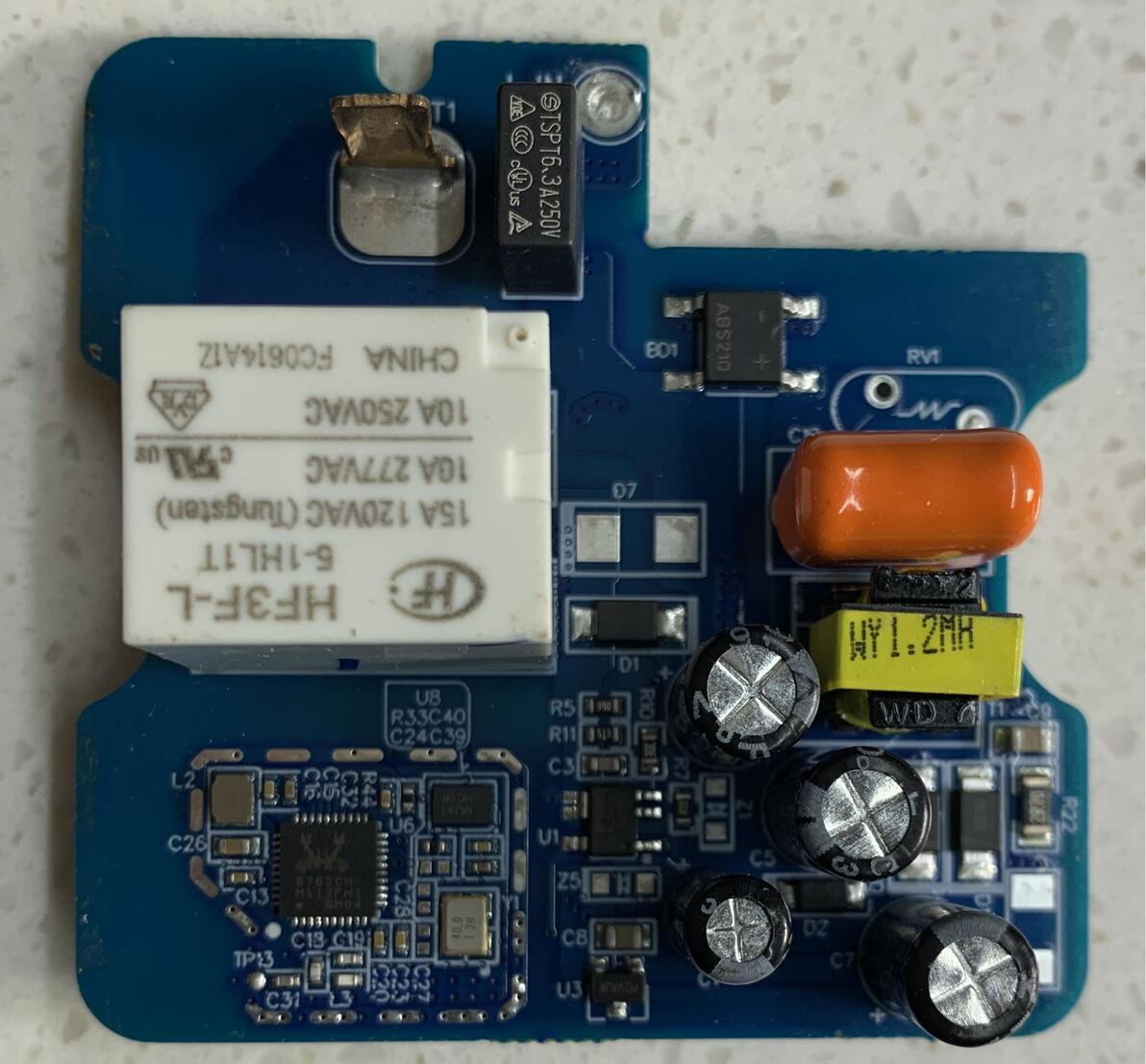

▼ 功率PCB正面
▼ 功率PCB正面（局部）

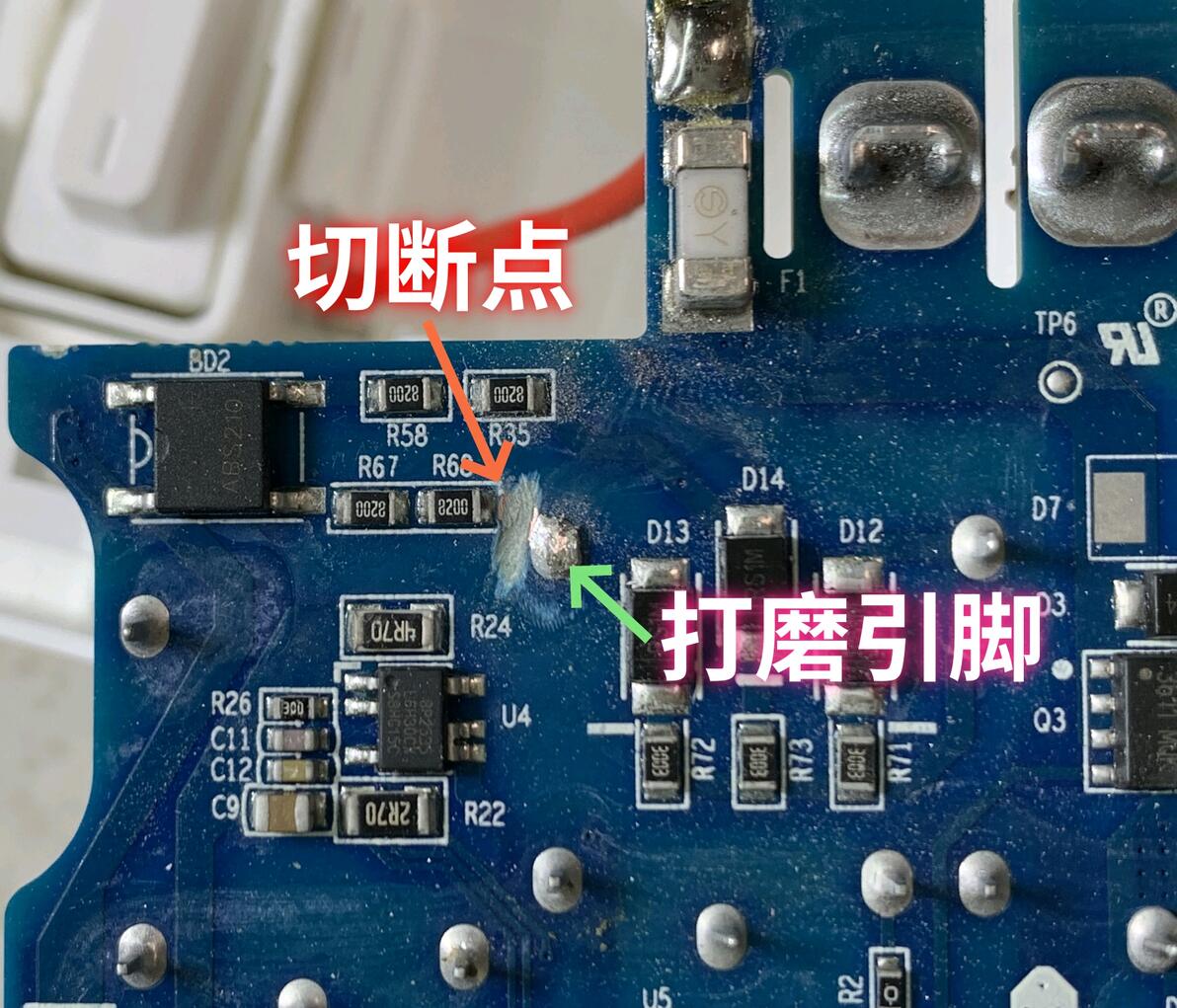

▼ 切割PCB铜箔，切断单火 N 回路；打磨引脚切除并打磨线继电器尖锐引脚，以防止干涉走线
▼ ❶移除MOS、二极管；❷短接使单火 L 回路常通；绝缘保护使用阻焊剂对切割点附近进行保护，防止短路
▼ 切割PCB为之后 N 引出线，留出空间；示例移除元件 并 完成短接

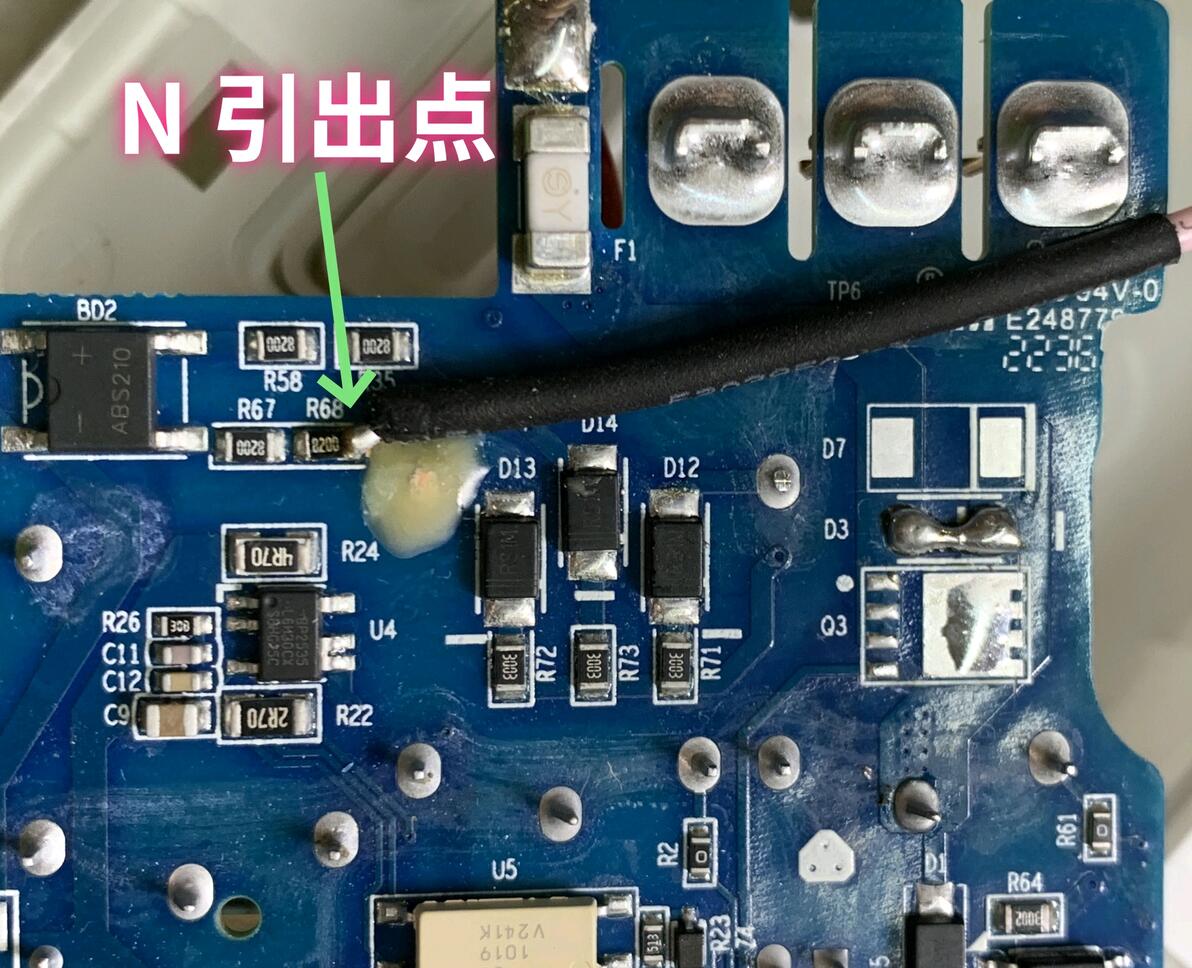

▼ 引出 N 线从 N 引出点引出，并在此线上套热缩管加强绝缘，防止短路
注意：此图中 PCB 切割口 位置错误！

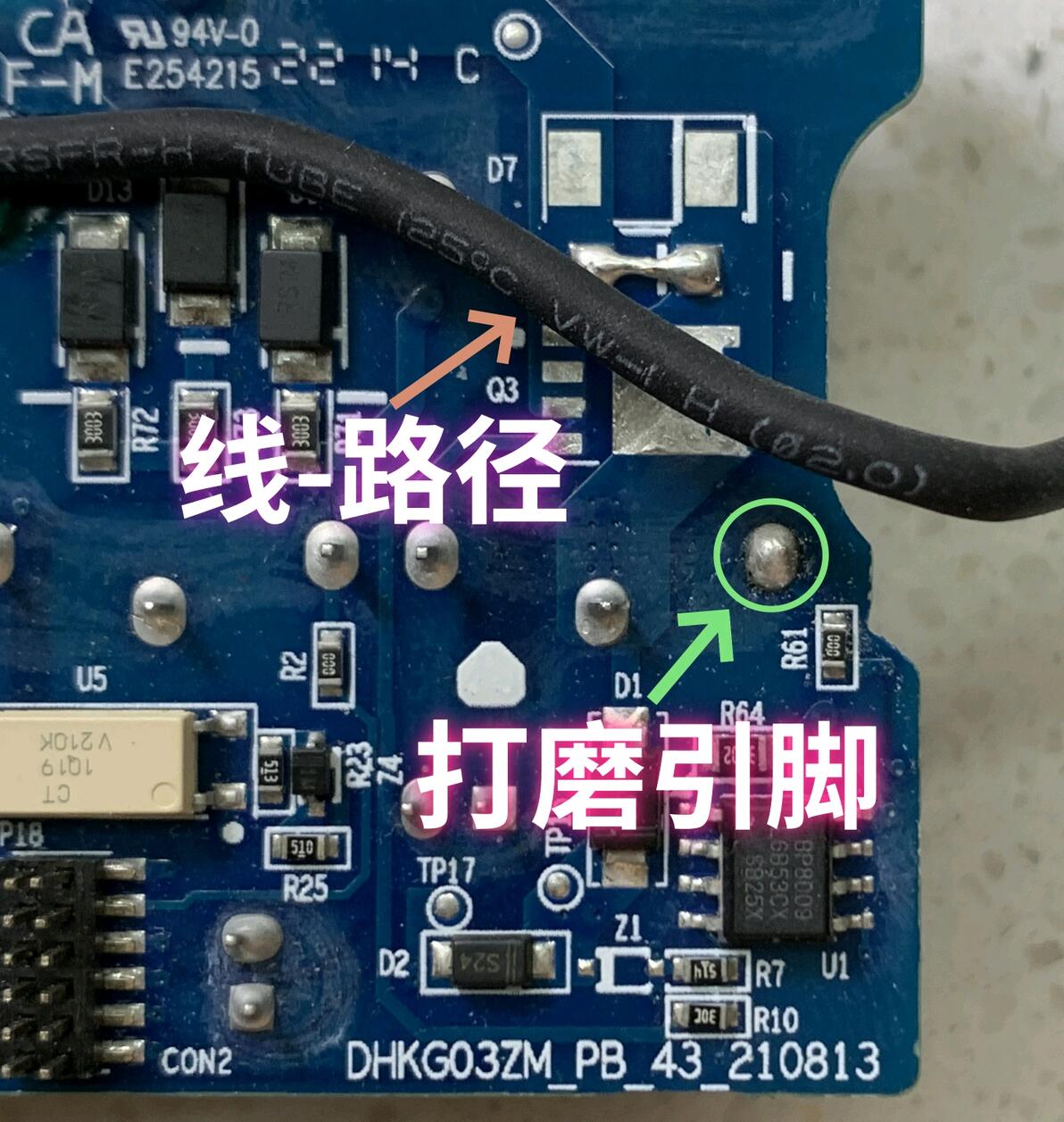

▼ 示例内部走线；请切除并打磨线路径上继电器尖锐引脚，以防刺破短路

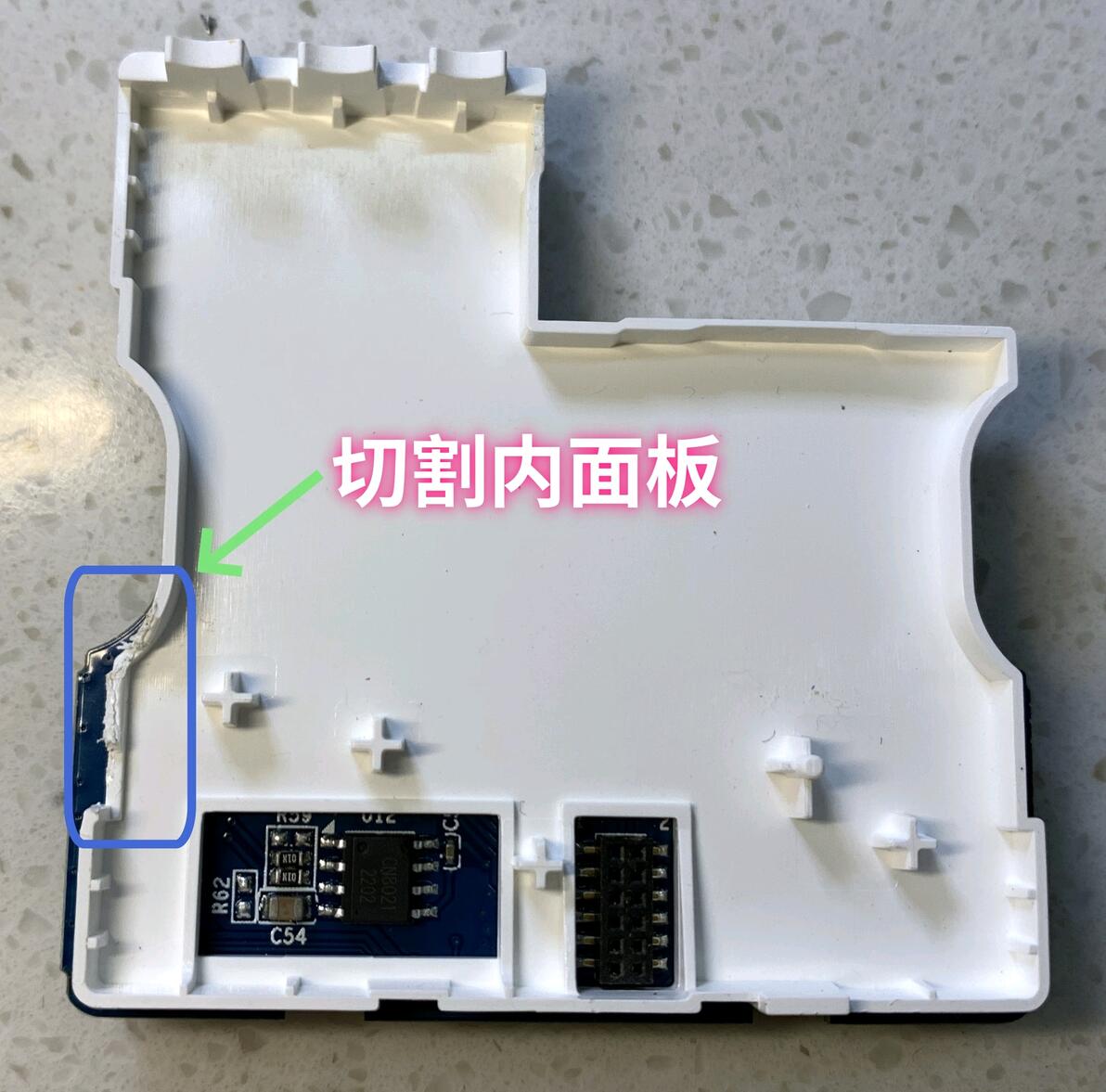

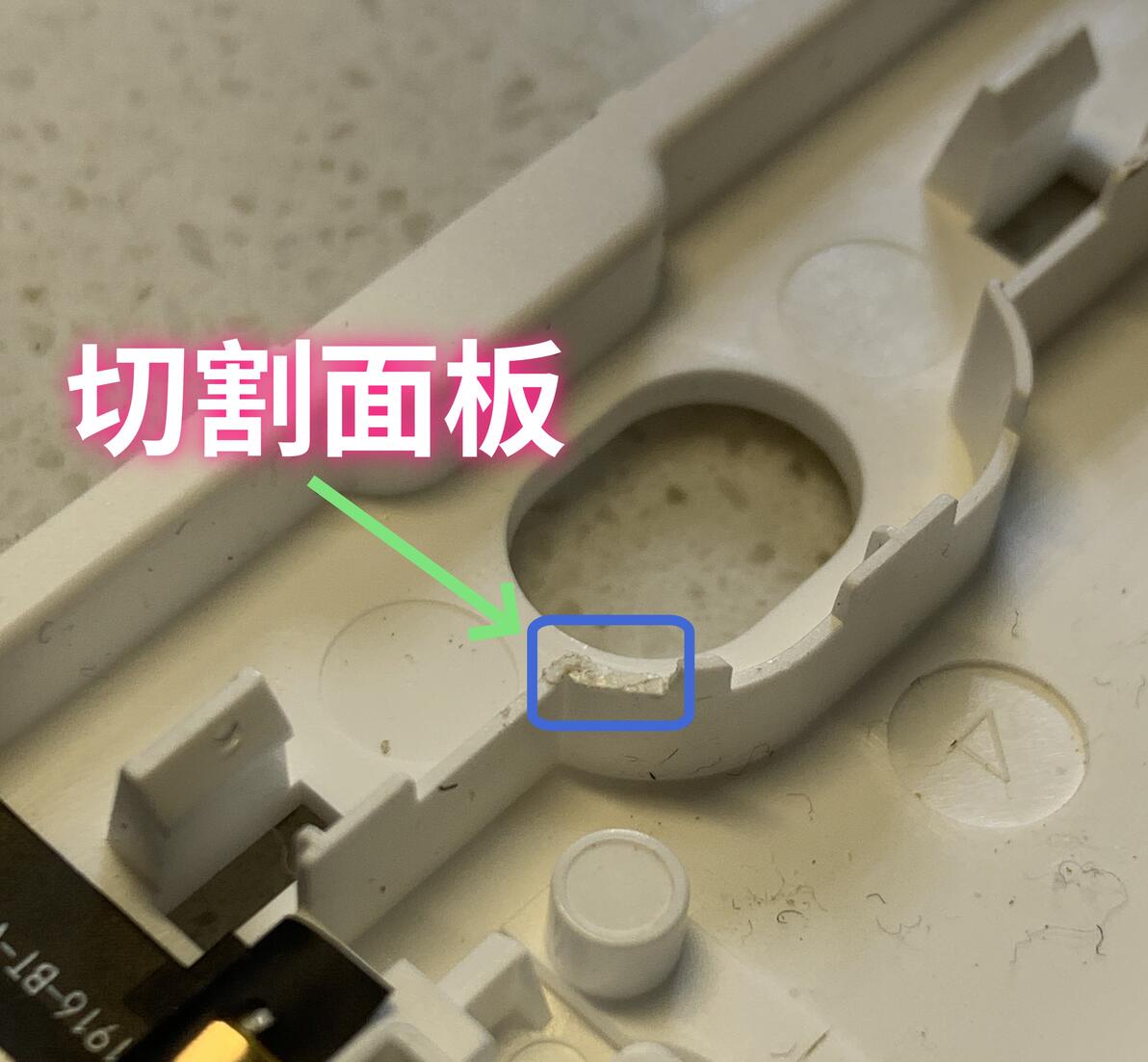

▼ 切割内面板塑料部分，为之后 N 引出线，留出空间

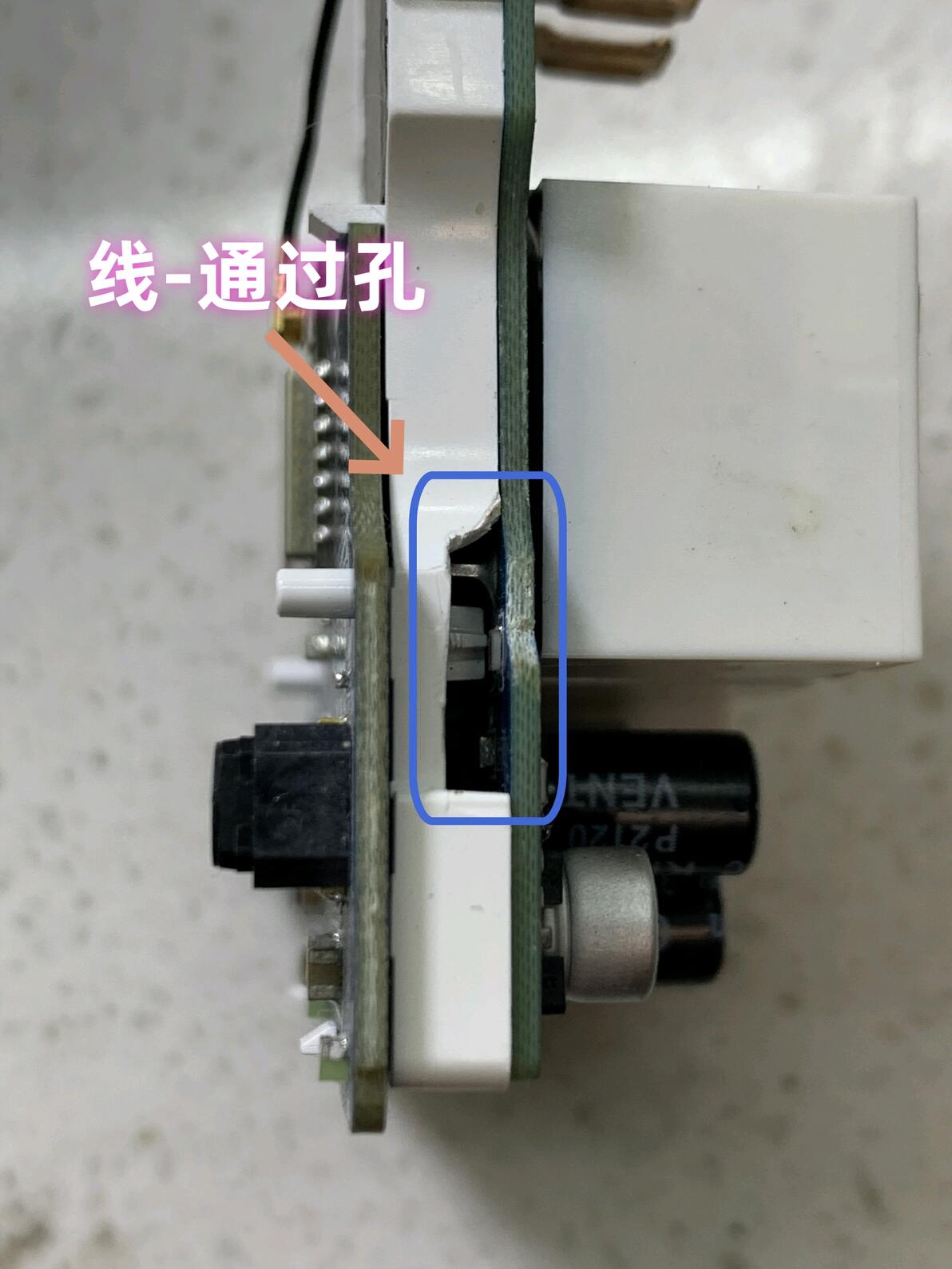

▼ 示例组合效果，蓝牙PCB+内面板+功率PCB，组合一起展示通过线孔

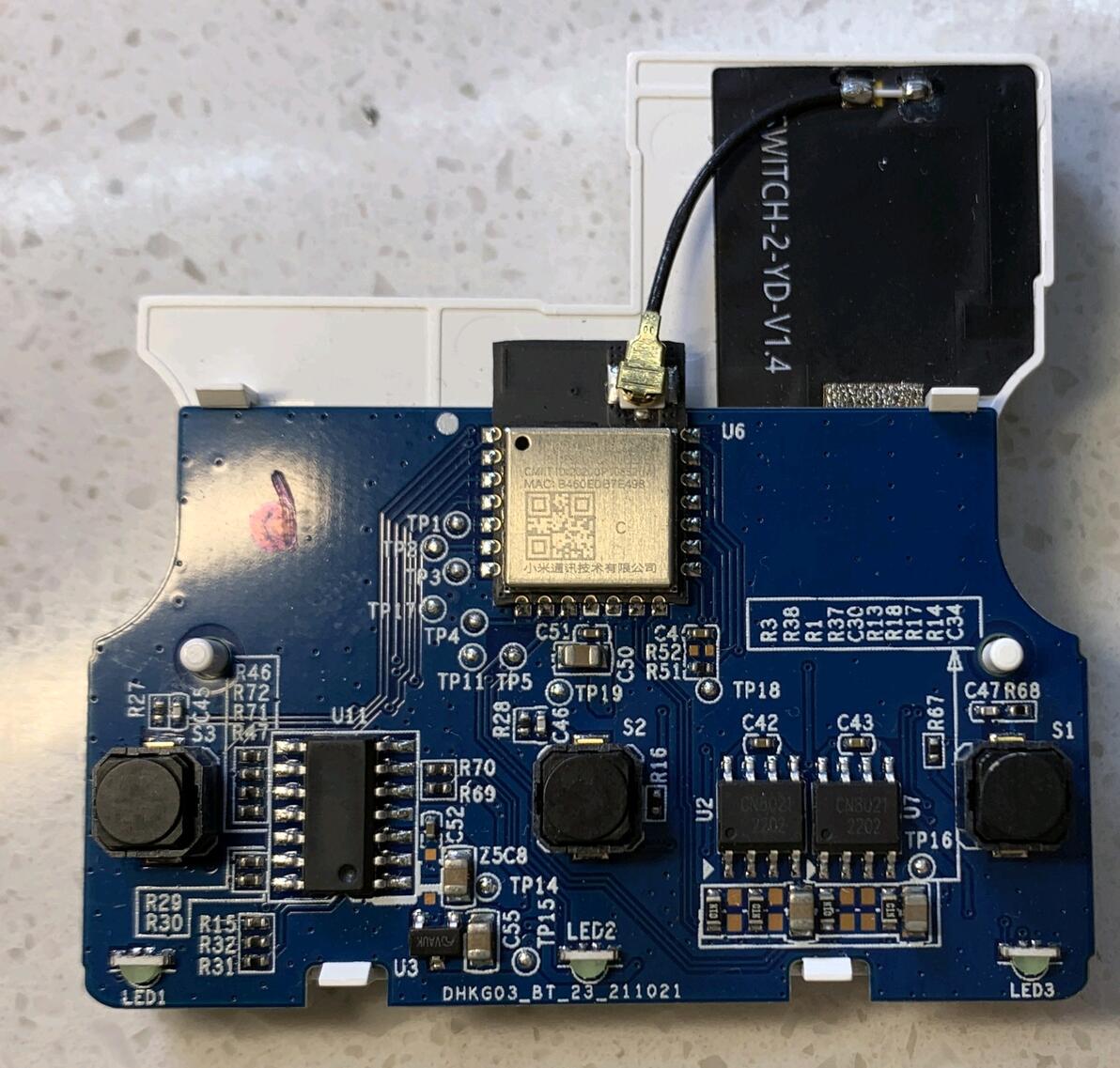

▼ 内面板 蓝牙PCB正面；蓝牙PCB主板代码

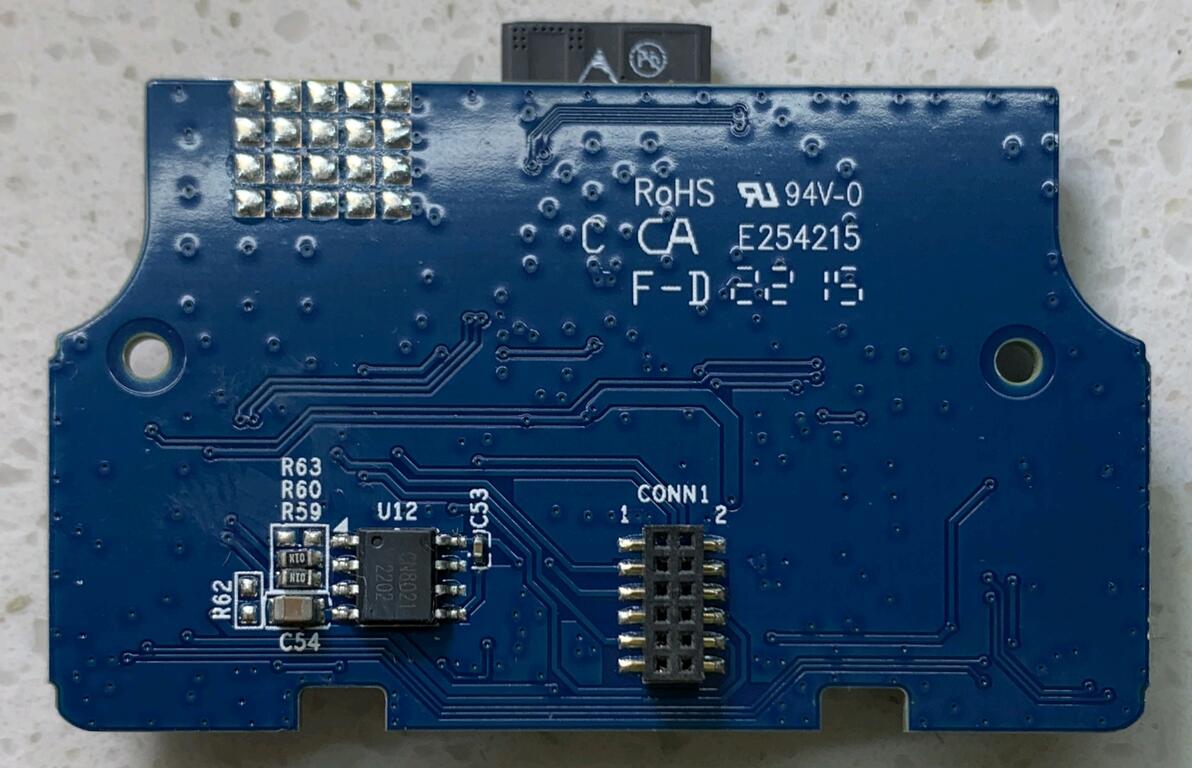

▼ 内面板 蓝牙PCB反面
三开单控应该是该系列中修改难度最高的一款。它不仅拥双开单控全部难点，还因为其内部设计采用了三层紧凑堆叠的结构，大大增加了修改引出走线的难度。如果走线位置不当，可能无法合上前面板，甚至即便合上，按键也可能失灵或手感不佳。此外，修改电路时，单火 N 回路中需要切断的点非常靠近继电器的引脚，操作空间狭小且难度较大。完成修改后，还需确保足够的安全距离，避免与继电器引脚短路。可以说，这是一个非常难搞的开关了！
使用特定词语解释
L = 市电火线
N = 市电零线
PCB = 图中蓝色的电路板
单火线 = 无须零线，仅串联在灯或其他回路中即可取电的一种供电方式
零火线 = 传统交流电源（市电）的供电模仿
阻焊剂 = 俗称“绿油”，一种紫外光固化的胶水
硬件开关 = 原设计是为了方便更换灯具时，切断电源使用的。但如果使用专栏方法修改，此开关将成为这个智能开关的物理总电源开关
写在最后
其实这些图片素材是23年04月就拍摄好的了，只不过一直没有更新。 最初，费劲心力的将 “单火线” 开关改为 “零火线” 开关，主要就是因为他们之间的差价（单火线便宜很多）！并且，在我的使用场景中，多是作为灯的开关，并不需要 “零火版” 功率统计功能，所有我就选择买回来自己进行改造了！
但是，就在现在某个二手平台上，出现了一大批这款开关的PCB板。所以，大家也许可以换个角度思考，2X元 1块 三开PCB 经过自己的DIY修改，可以直接变成 米家三路蓝牙通断器，这不划算？而且，也没有外壳，没有折腾走线的烦恼！起风了 2024.09.19
