Part1：拆解部分

1.1：

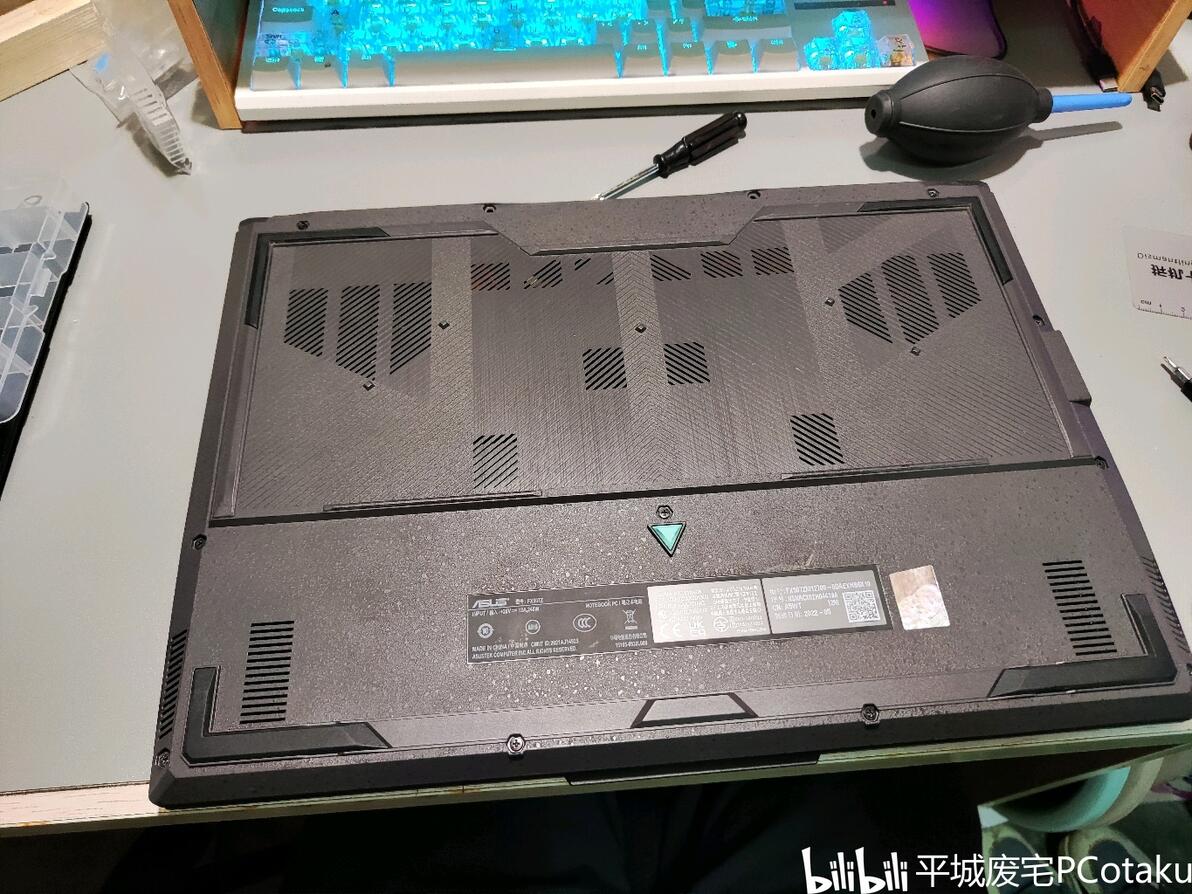

将电脑关机，翻至D面朝上，确认螺丝位置、长度。

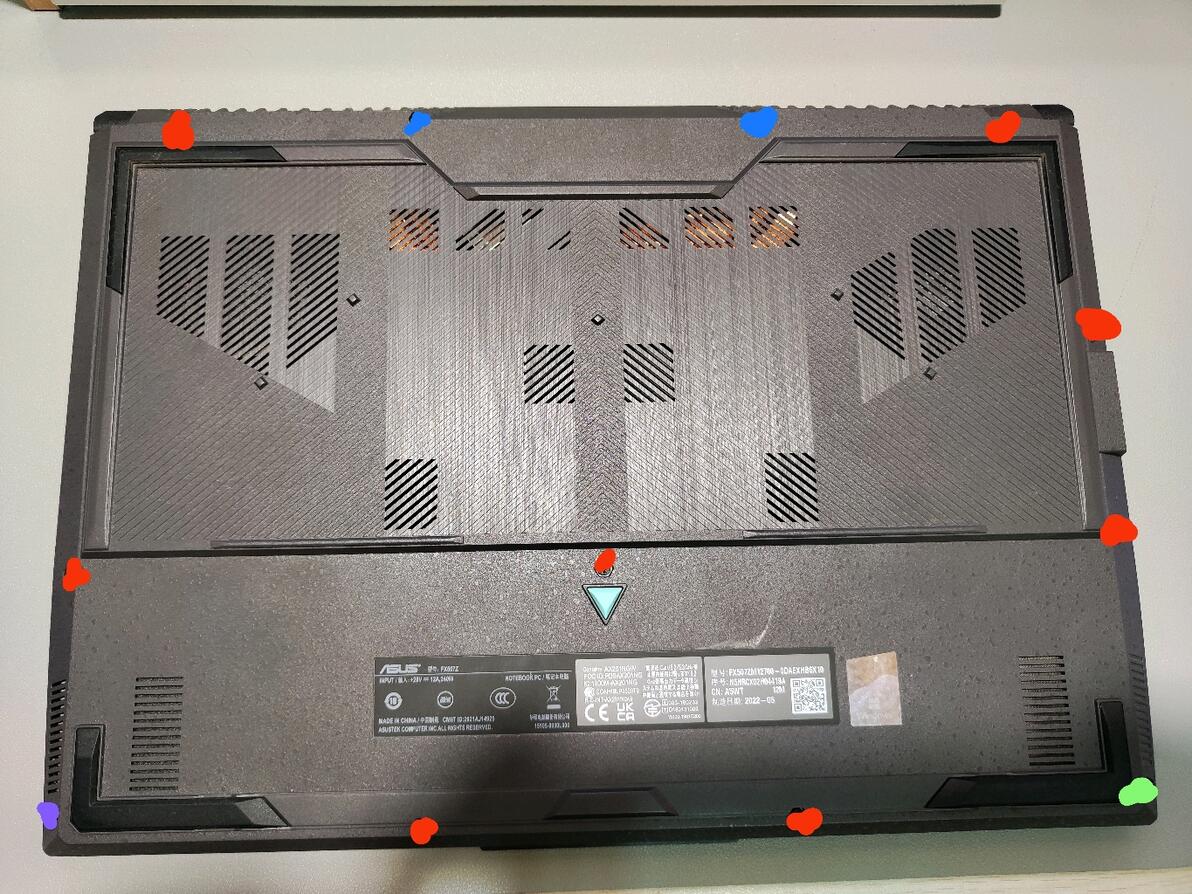

螺丝位置如图所示，共12颗/4种M2.5螺丝，其中绿色为防脱落螺丝。

长度：蓝>红>紫=绿，红色规格为M2.5*10。

将螺丝拧下按长度分三类保存。

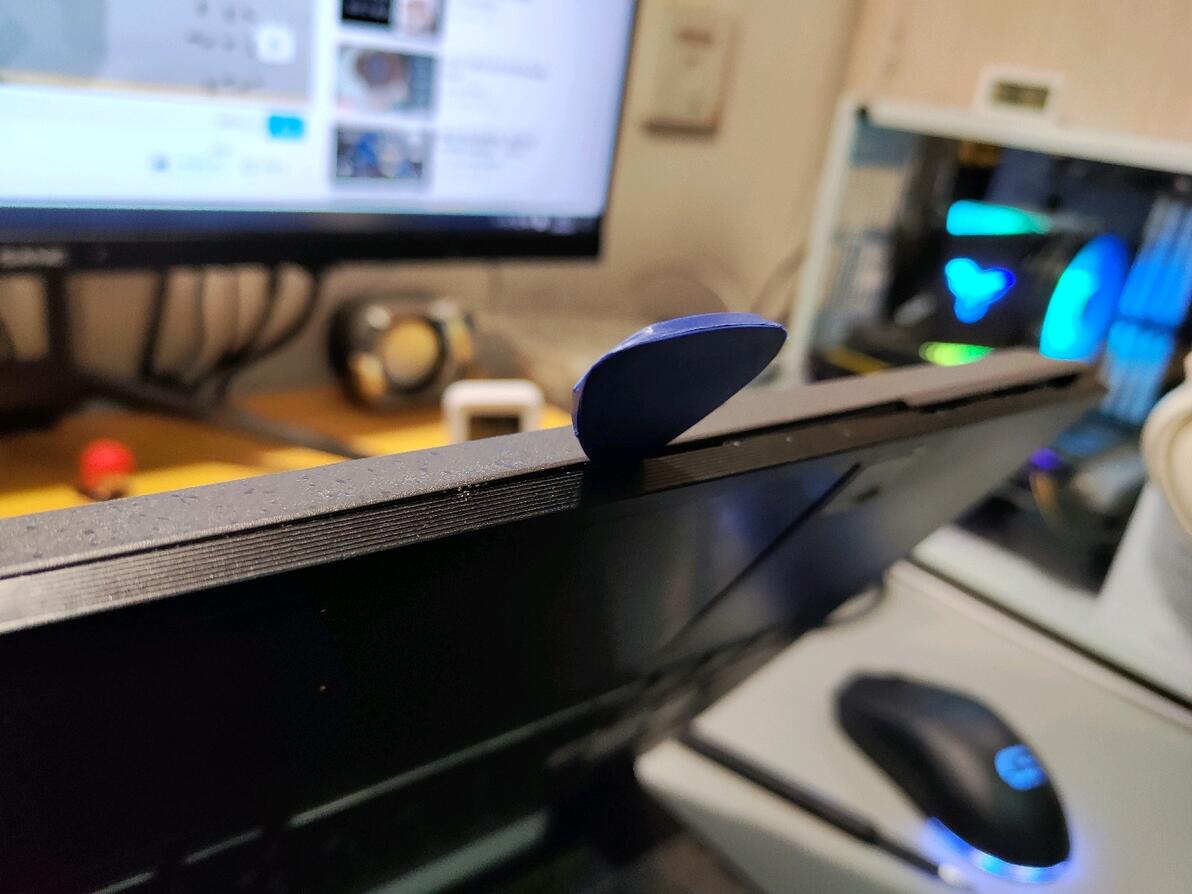

在拧松绿色螺丝后，其所在角后盖会翘起，以此为插入点插入塑料翘片。

将塑料翘片从插入点小心划过前，左，右三边卡扣，即可以后边缘为轴打开后盖，再次用力使后盖脱落。

1.2：

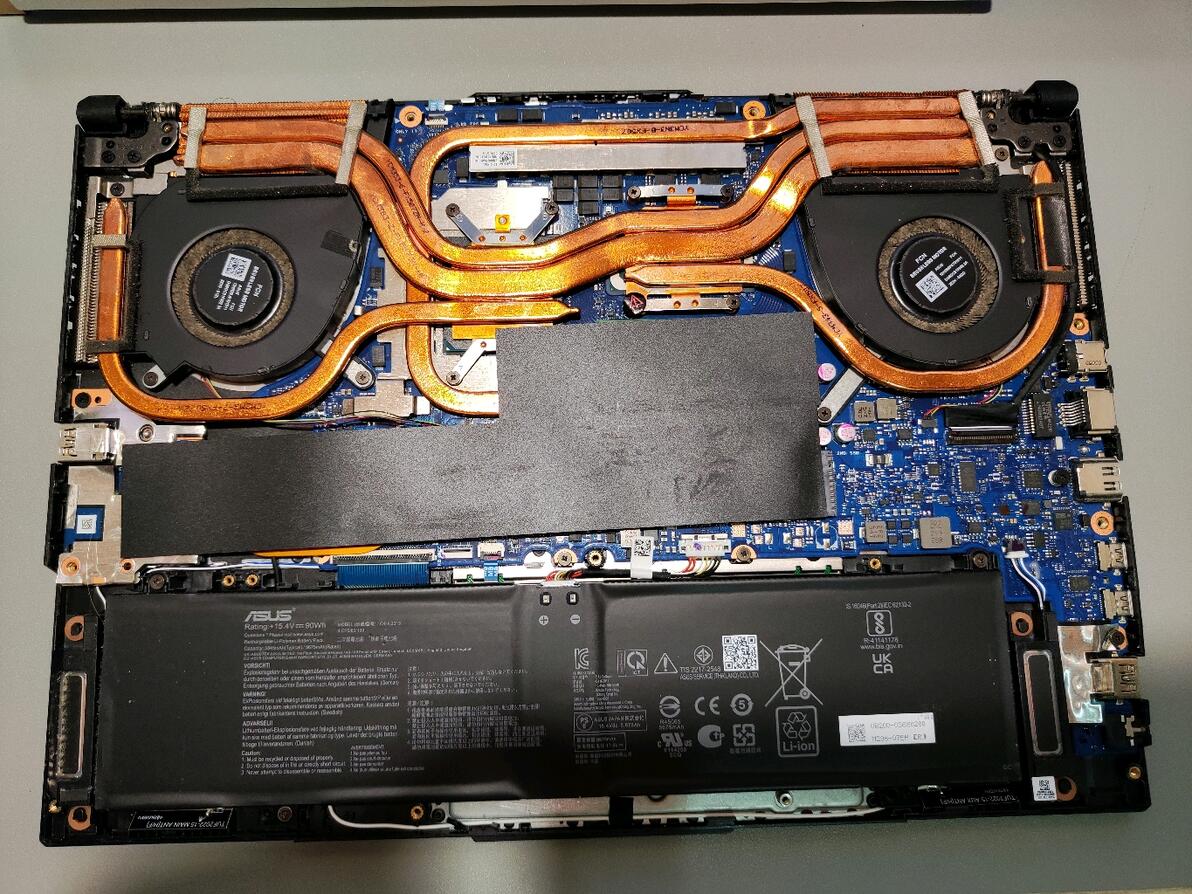

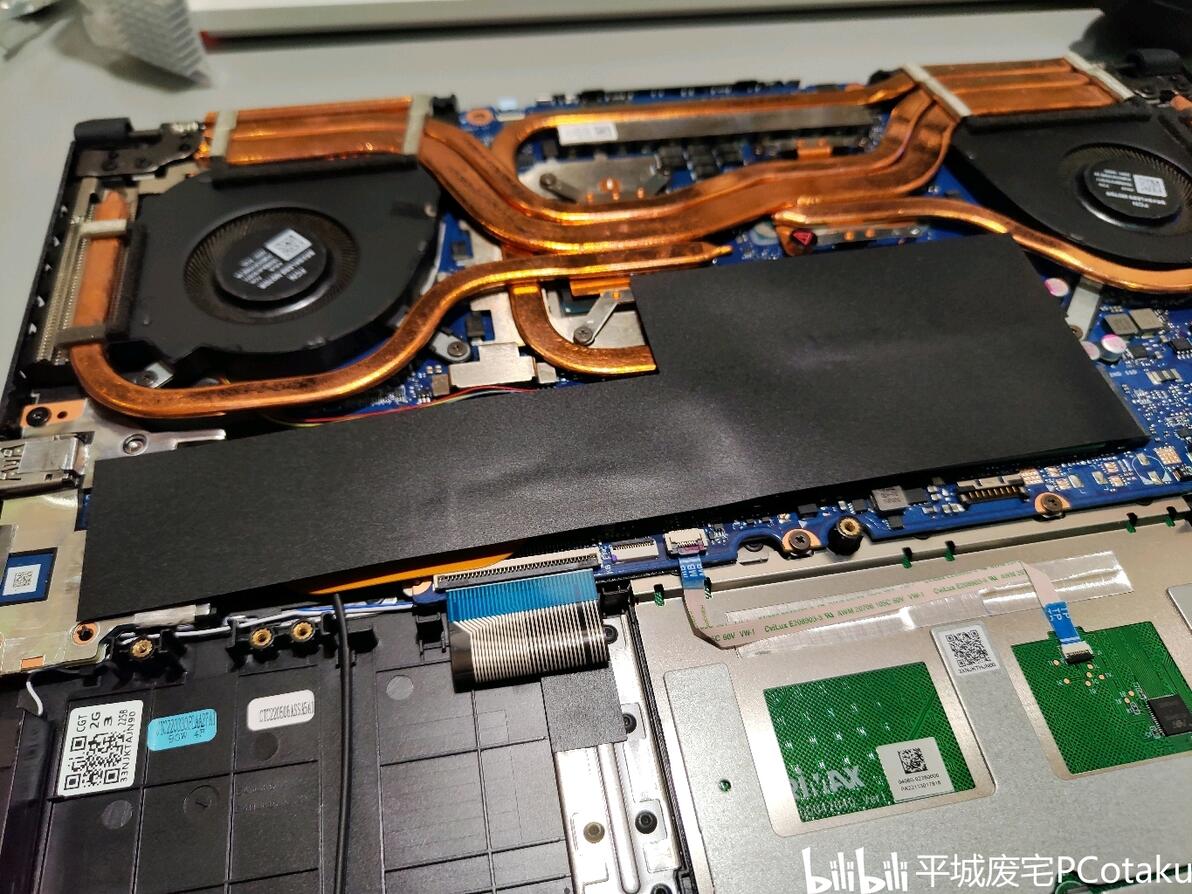

机身内部如图

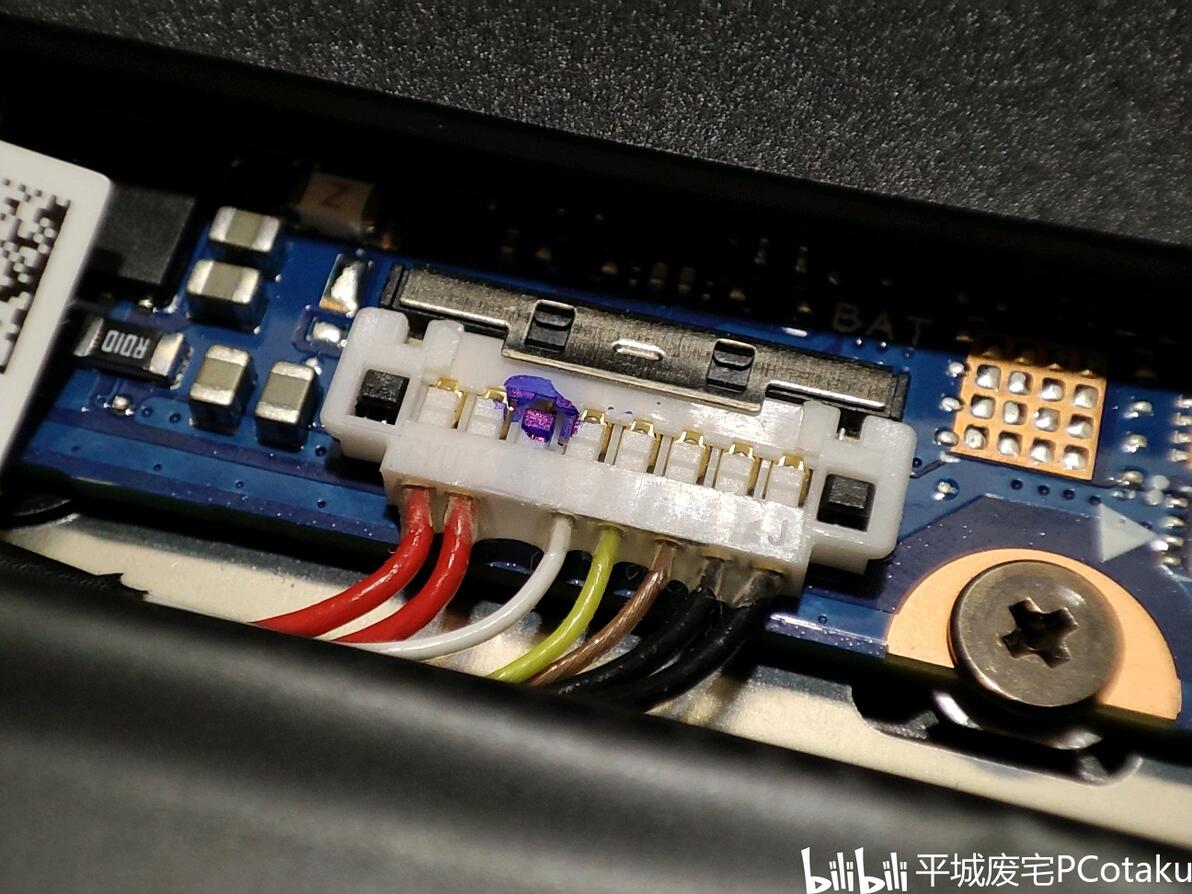

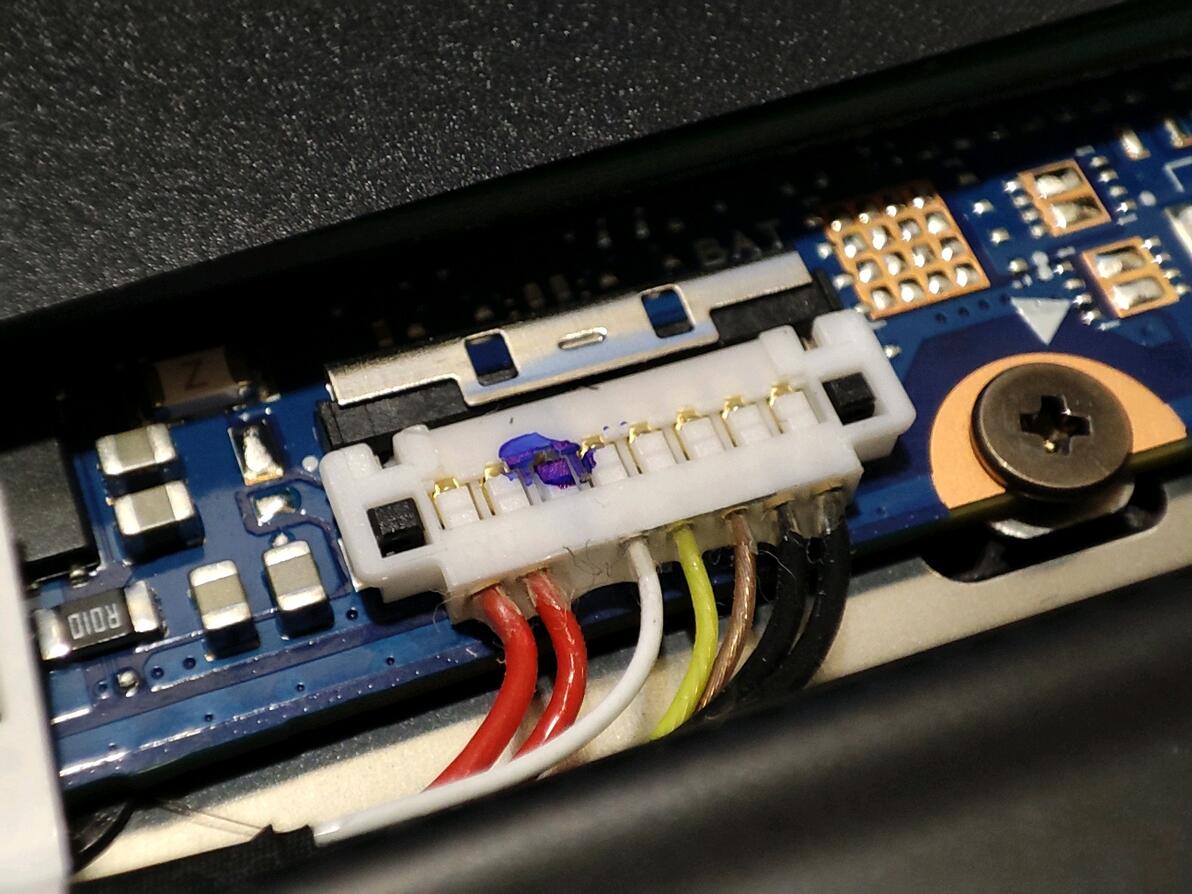

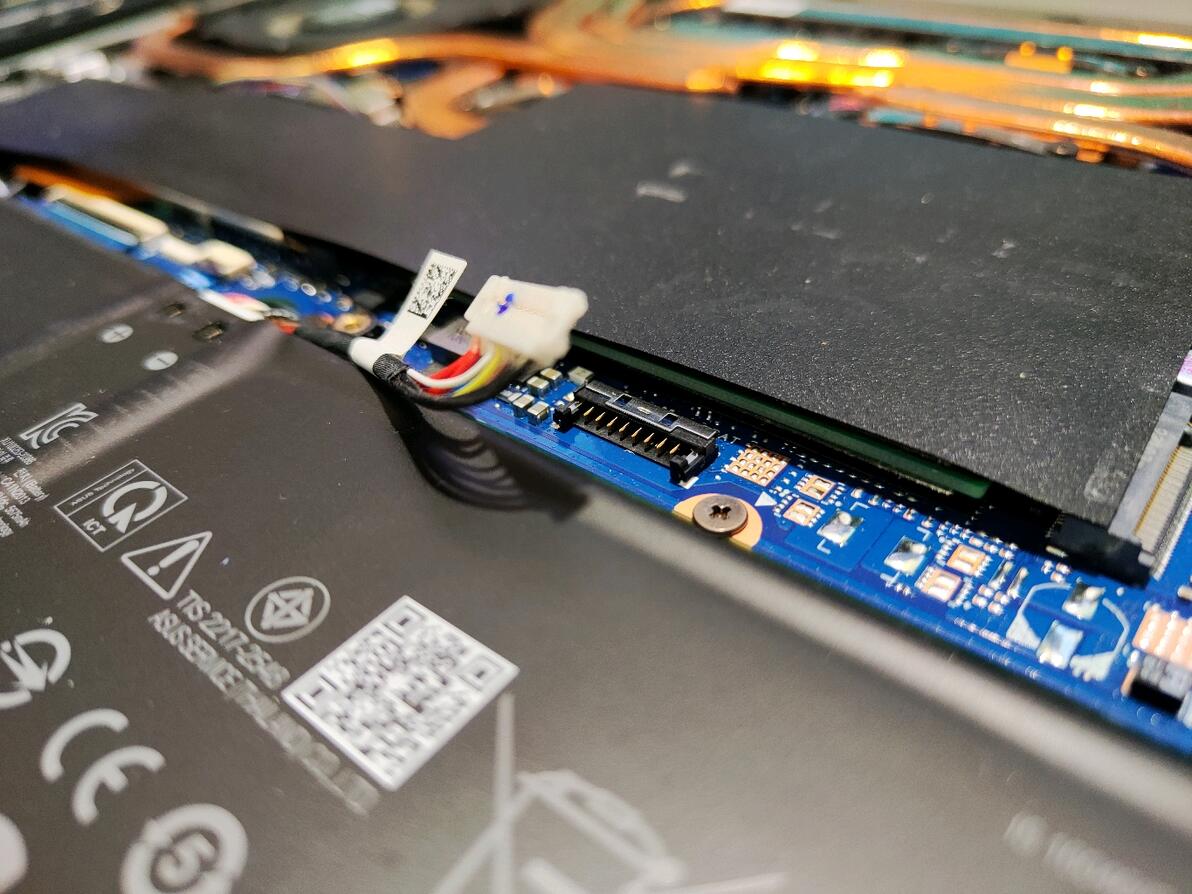

首先找到电池排线，如图将金属拨片向前轻拨至限位

从插座上扣起电池排线

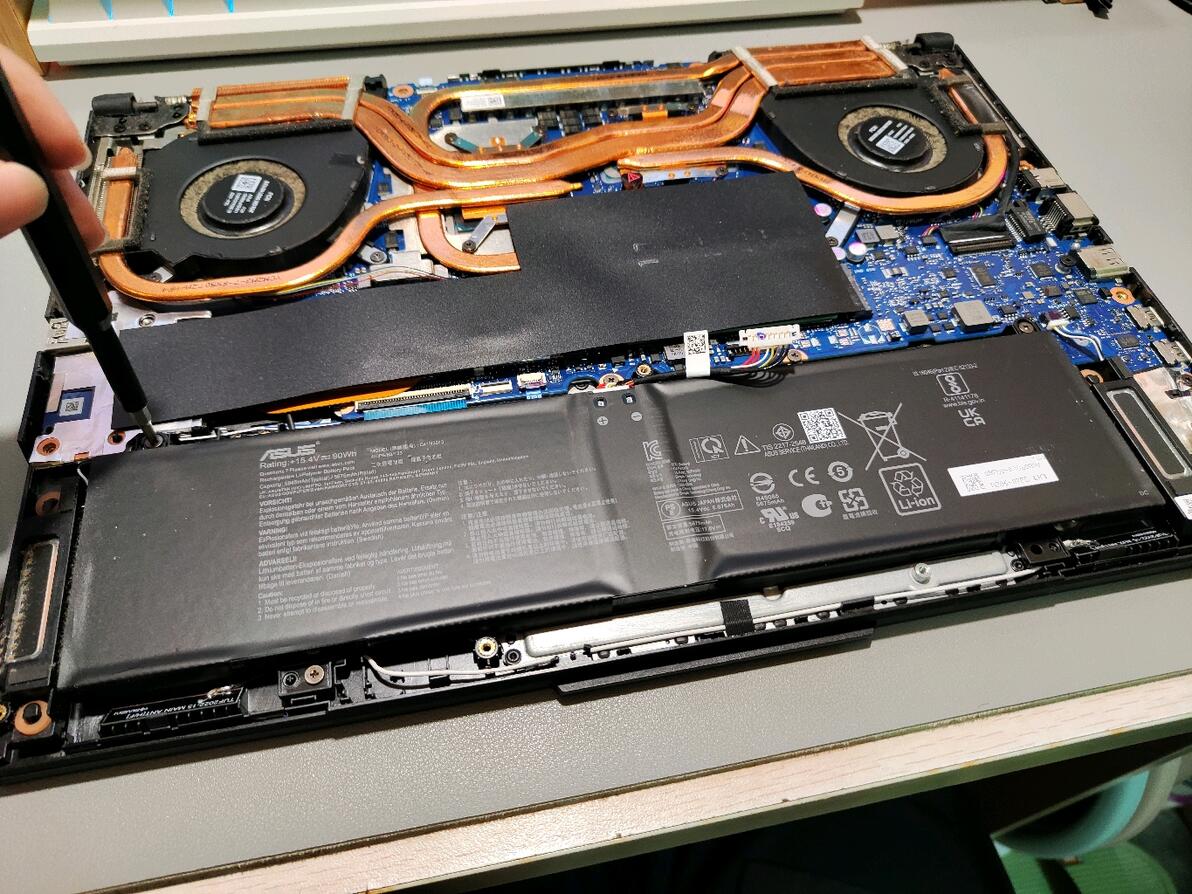

为了清洁电池背部（可能从触摸板缝隙进灰），可以取下固定电池的三颗螺丝将电池取下。

1.3：

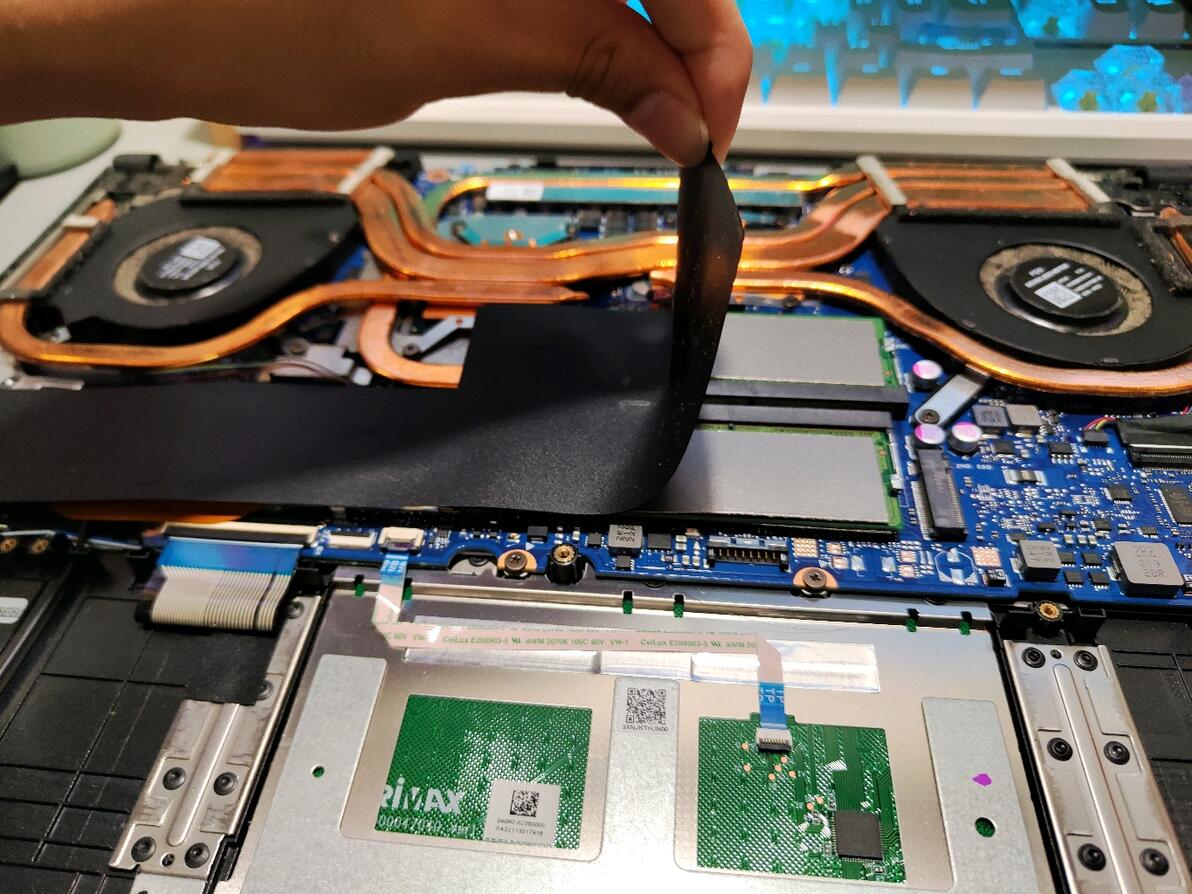

从一侧拉起屏蔽贴纸

另一侧同理，为了方便可以将贴纸两端临时贴合。

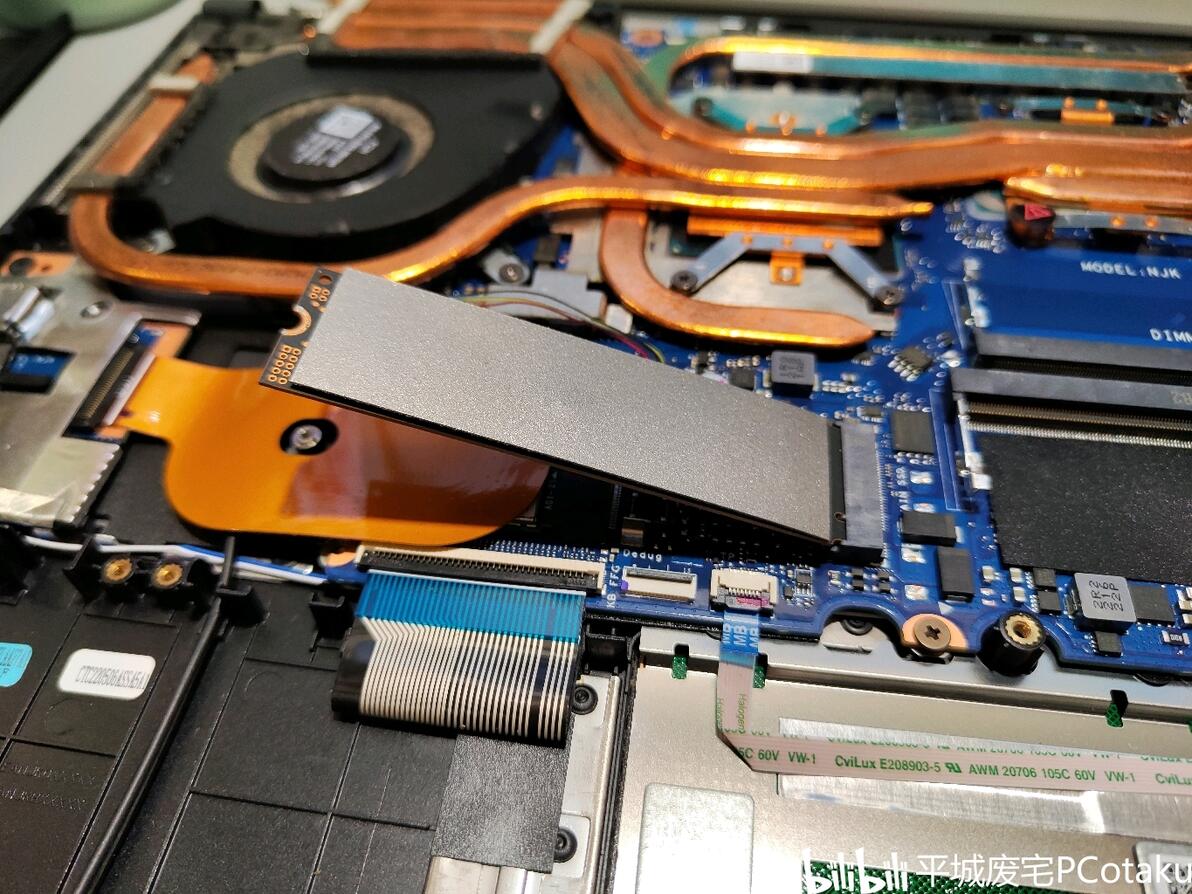

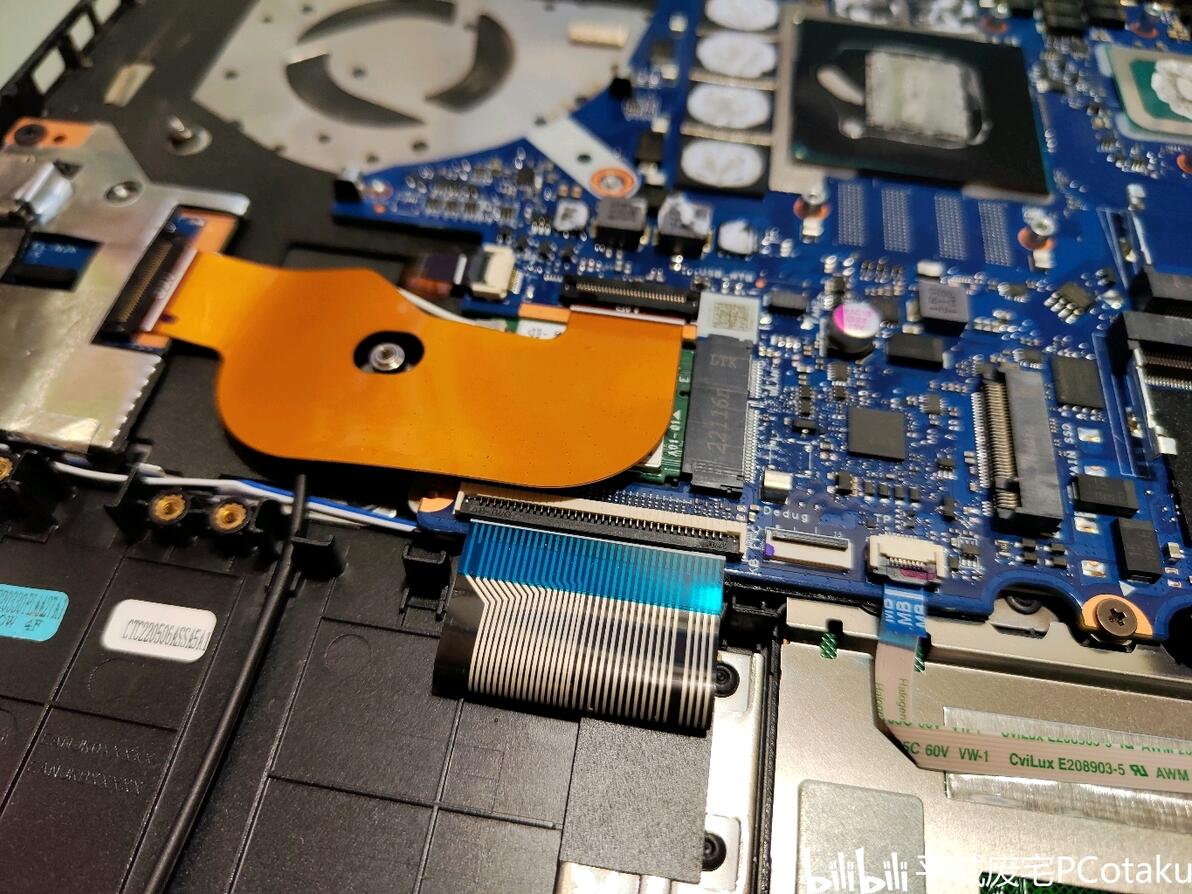

随后拧下M.2硬盘固定螺丝，使硬盘如图呈自然翘起，即可取下硬盘套和上方的贴纸，随后即可取下硬盘和内存条。

虽然两侧均有贴纸遮挡，但是这块盘一眼镁光3400。

1.4：

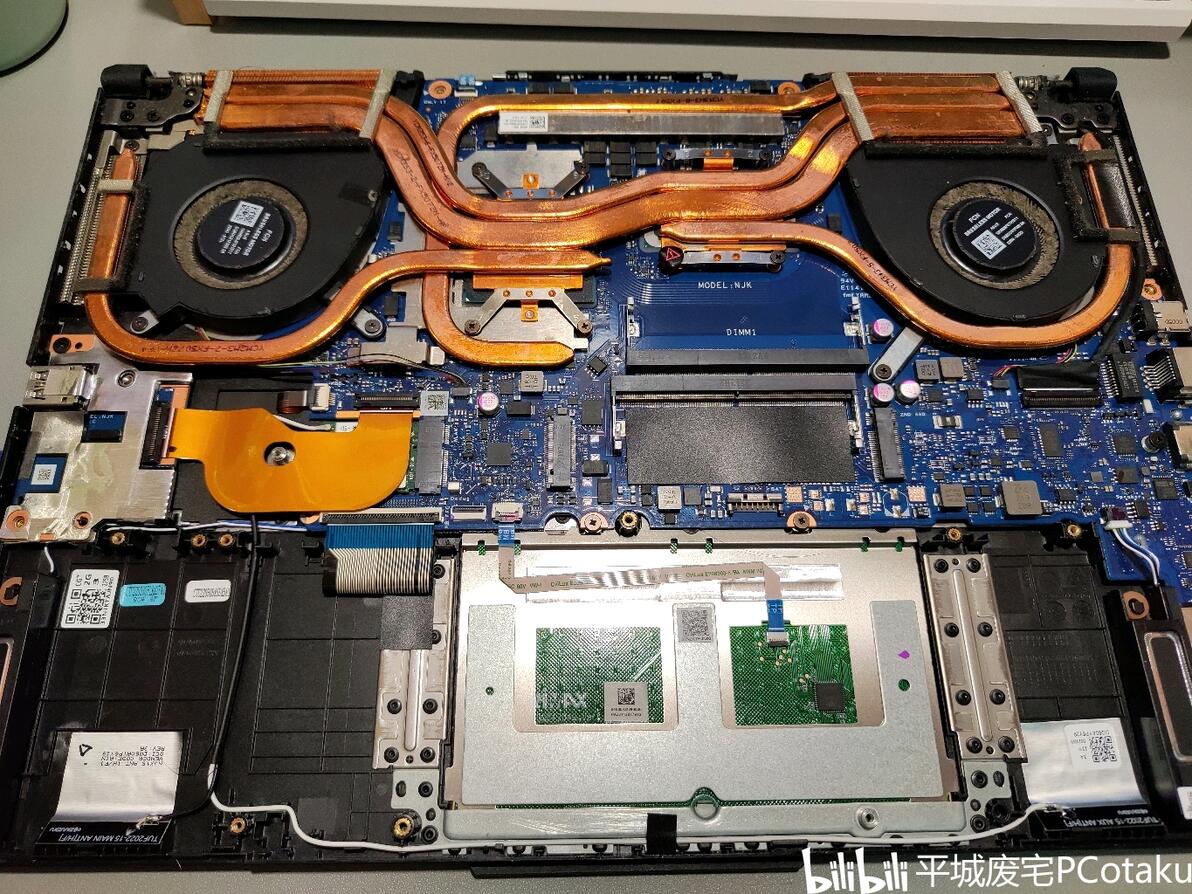

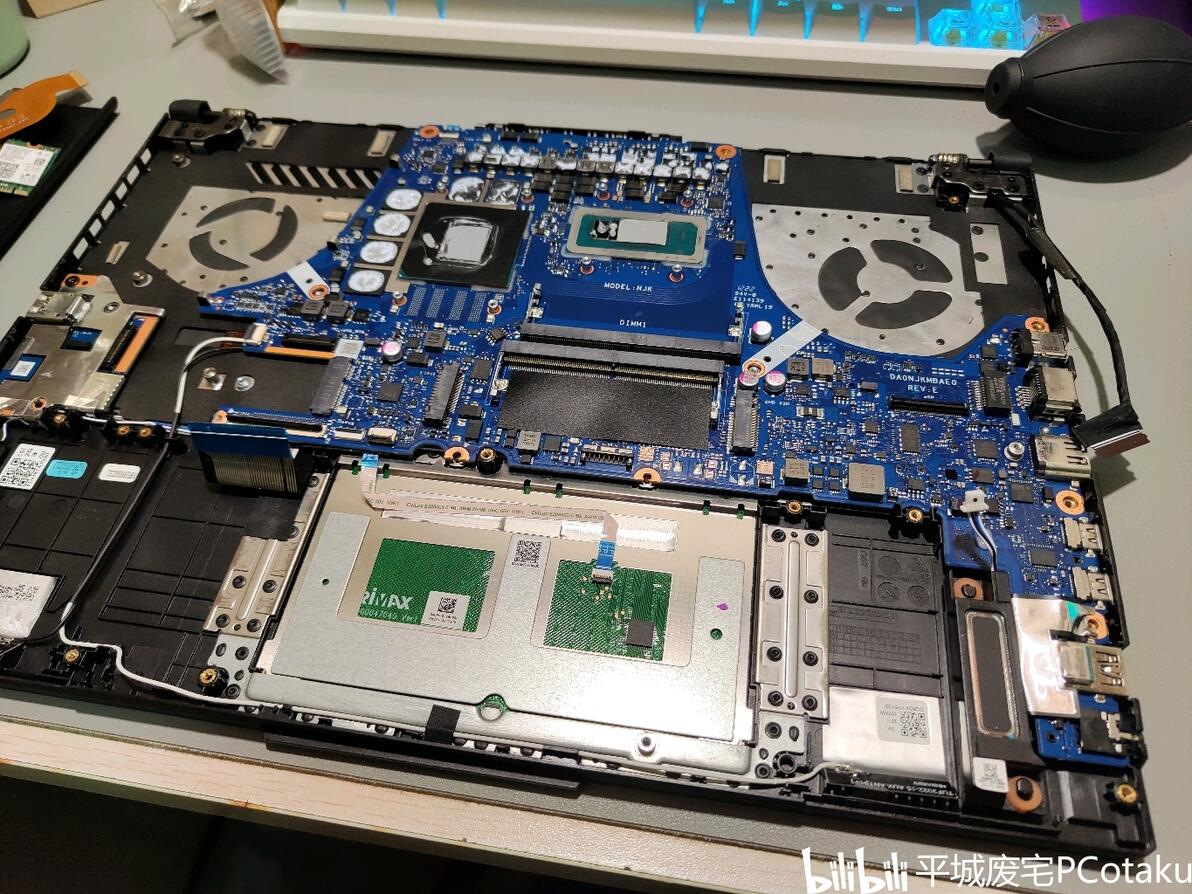

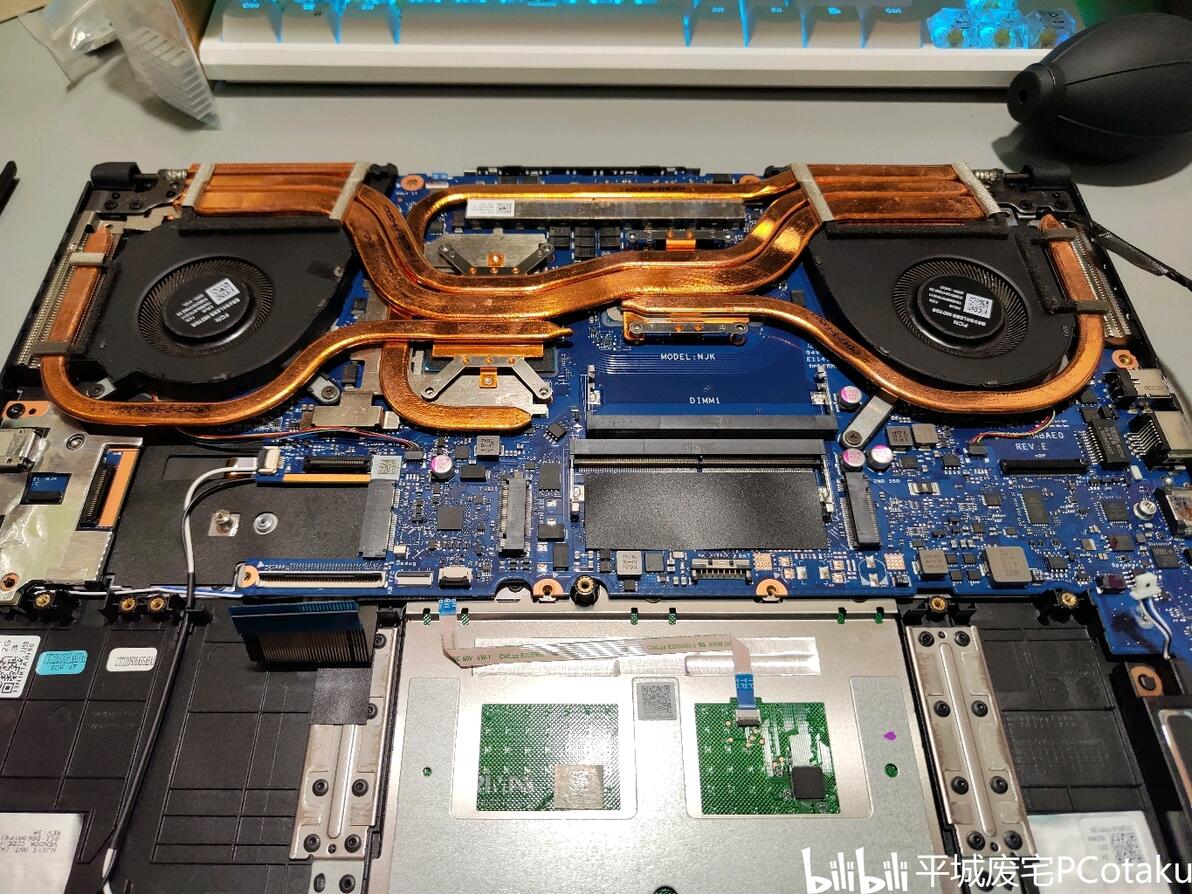

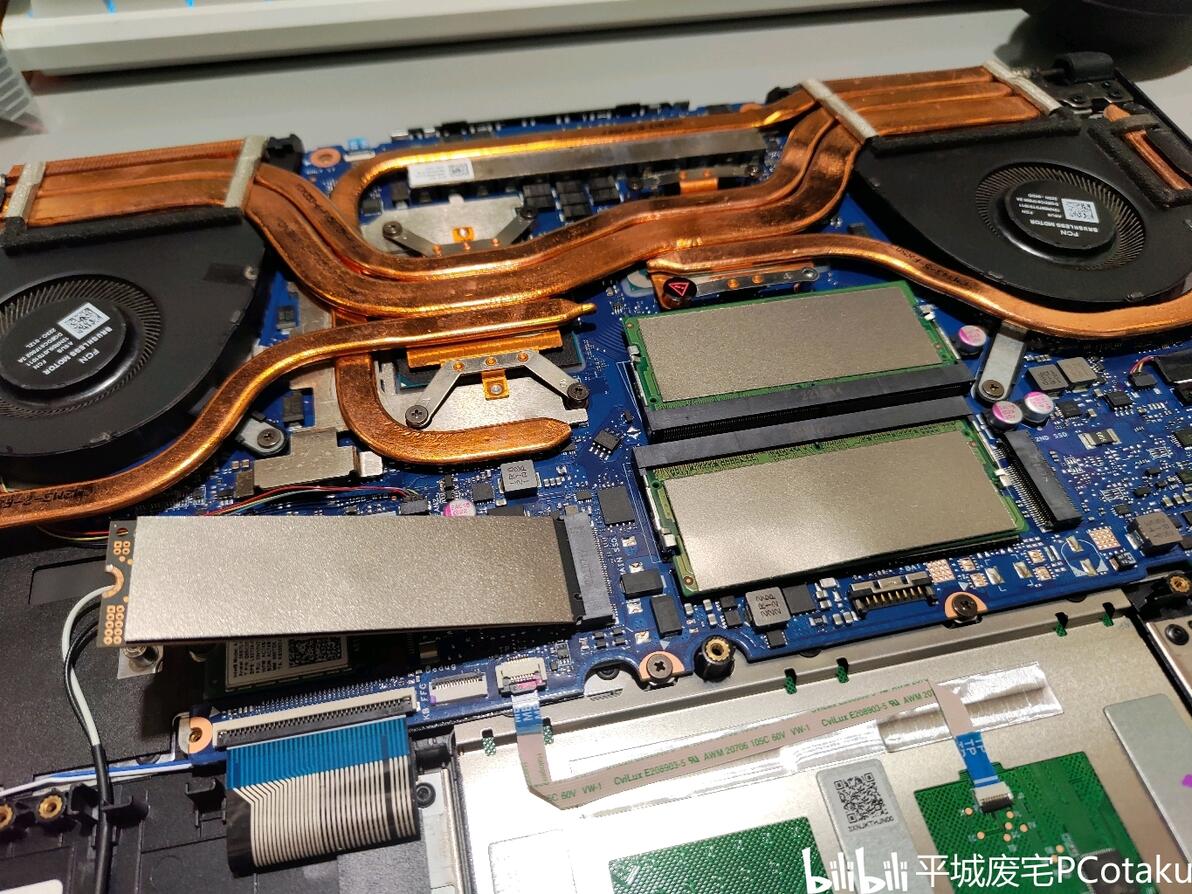

拆除硬盘和内存后如图所示

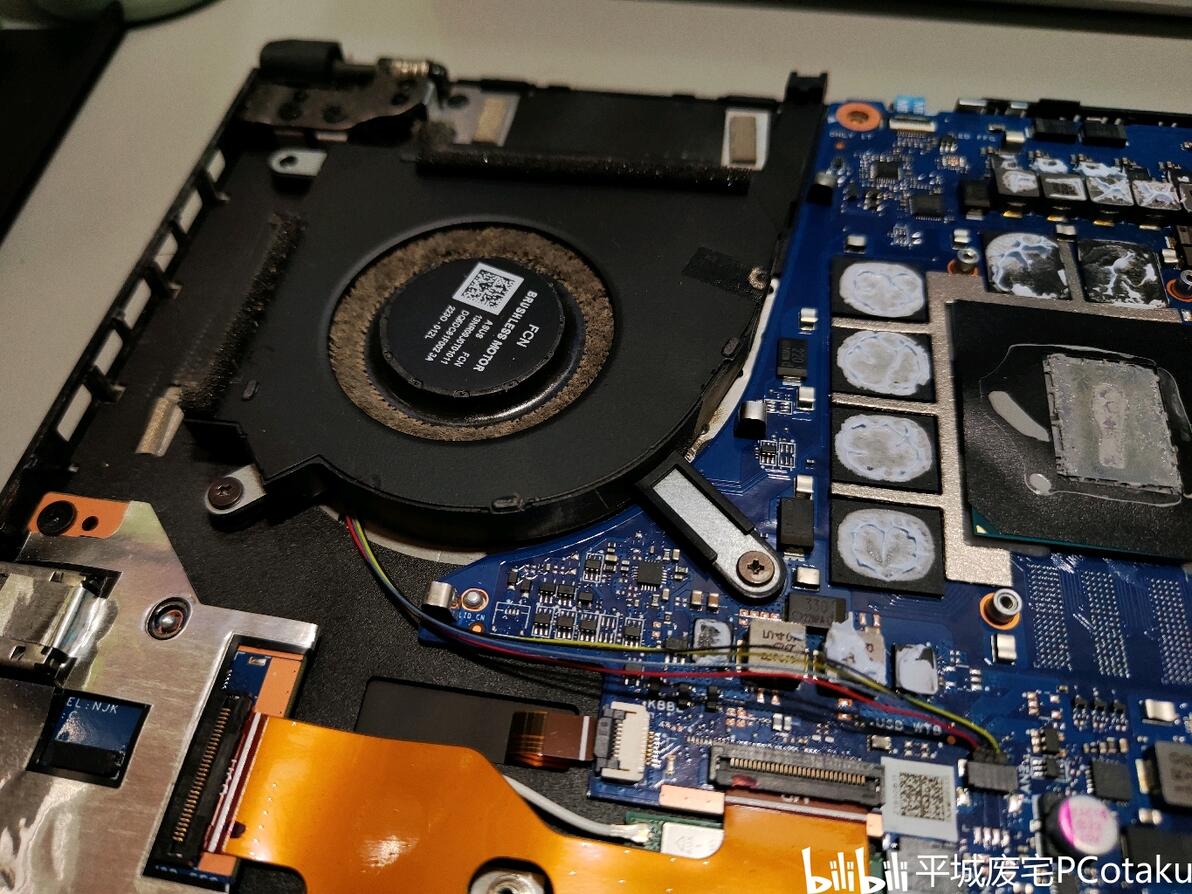

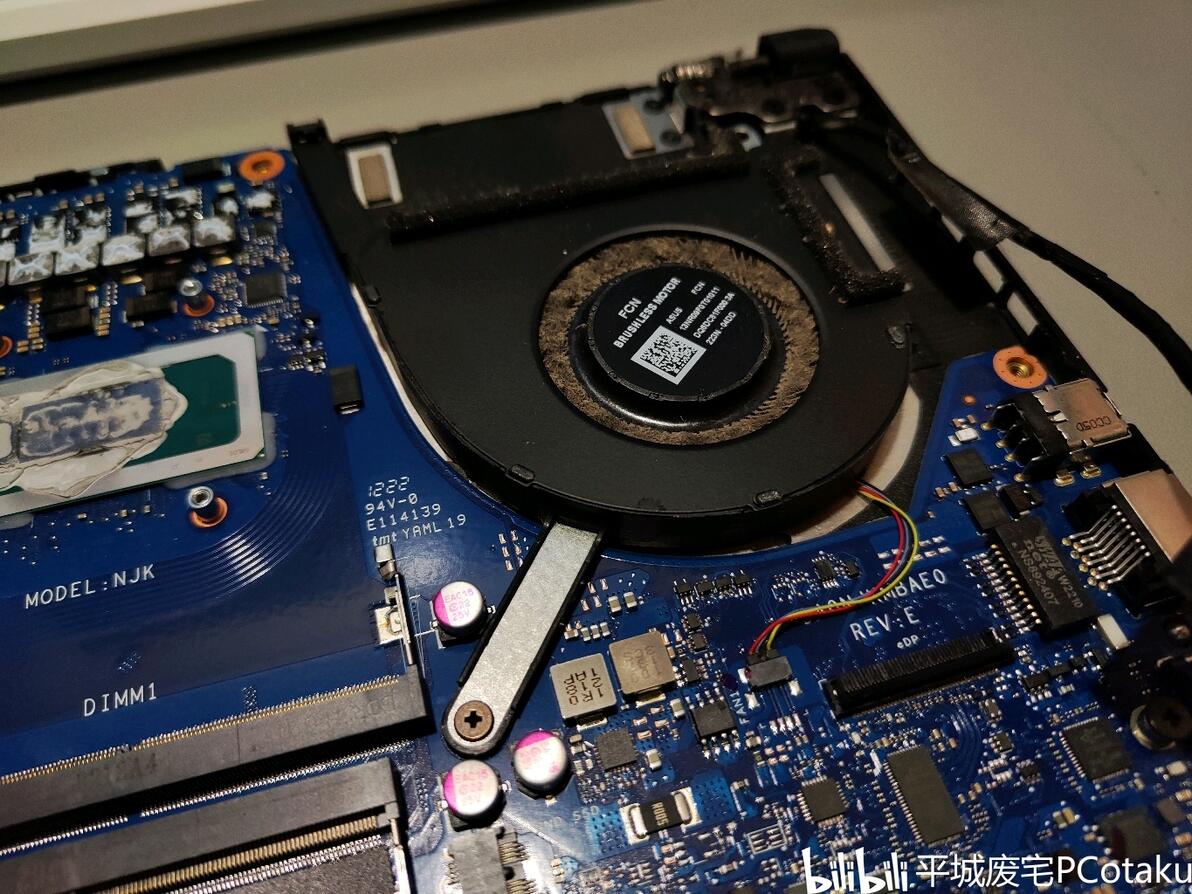

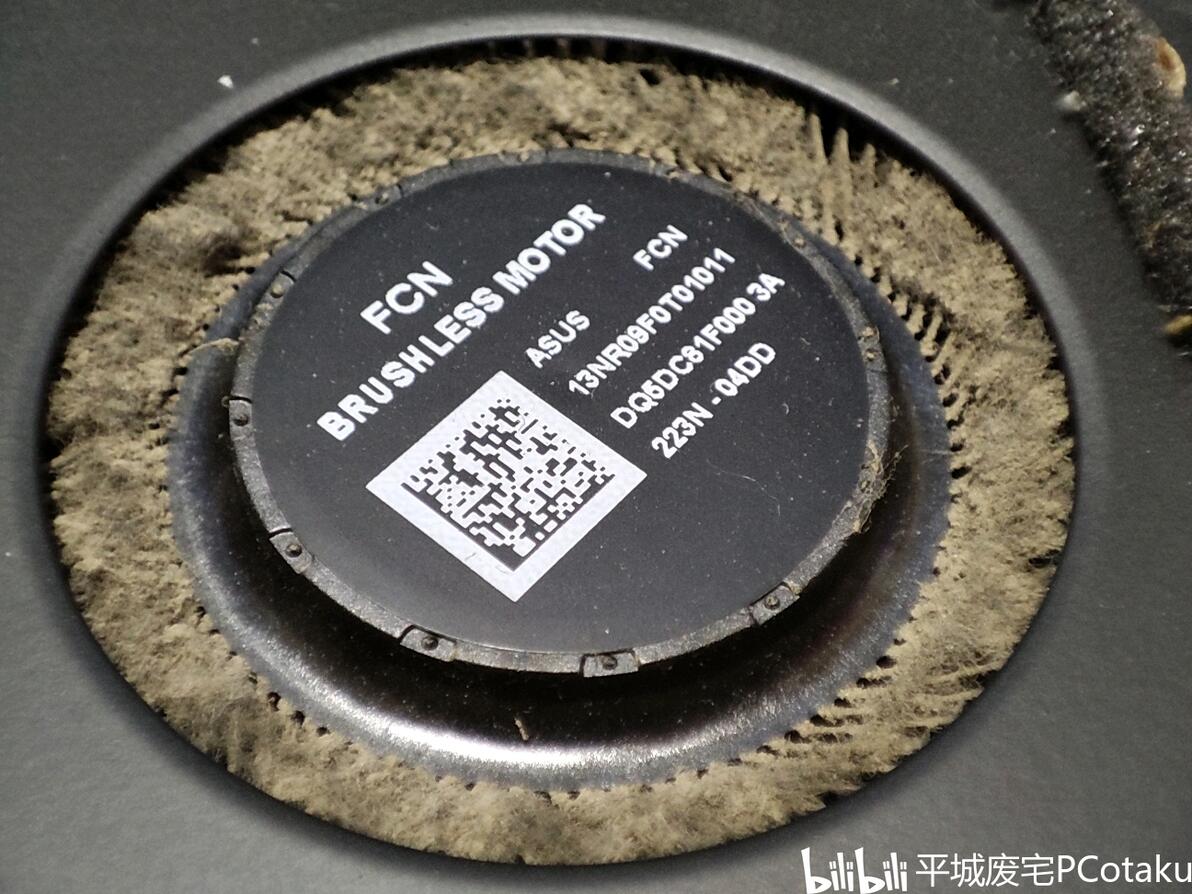

可以看到散热风扇内已经存在大量灰尘吸附，在微距镜头下居然有点绒毛感。接下来拆卸散热模组。

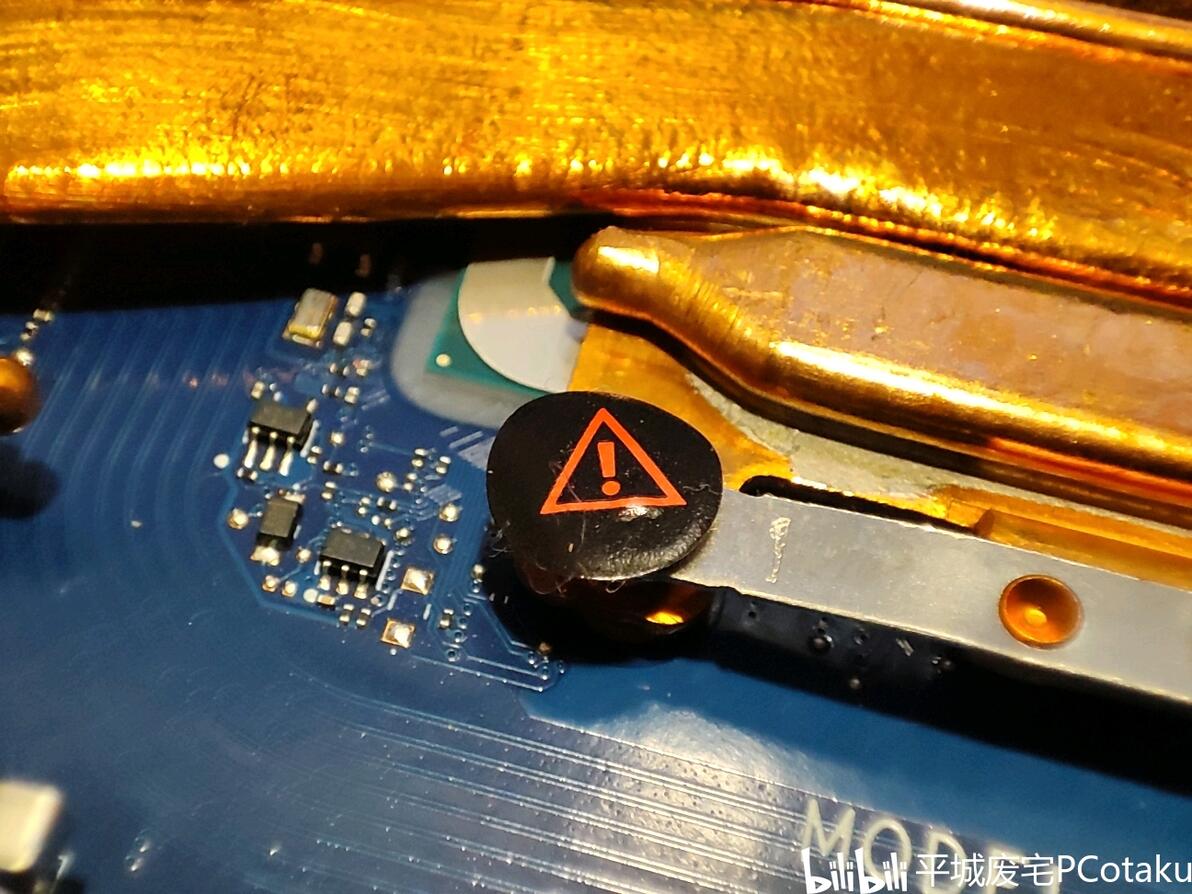

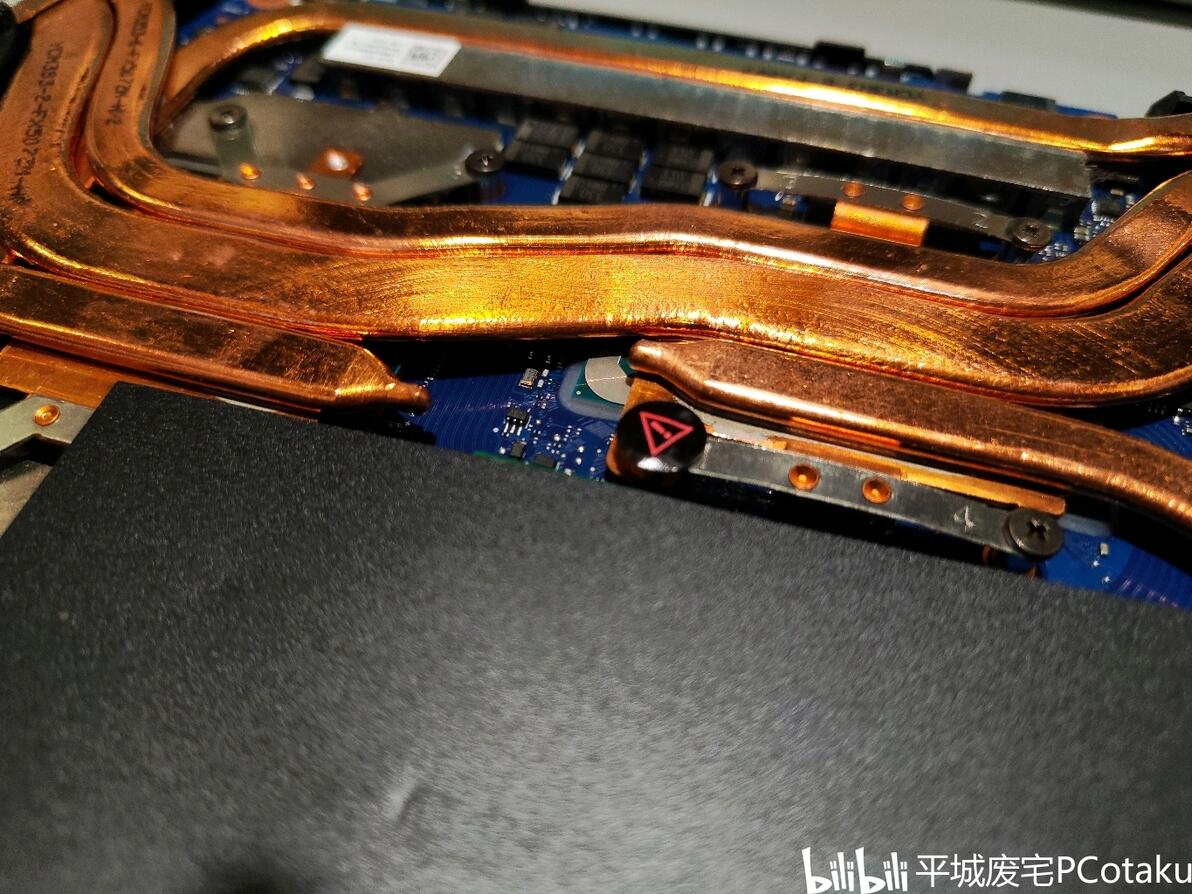

首先注意CPU扣具左下角螺丝上的贴纸，可以将其小心揭除保存，不想要无视也行。

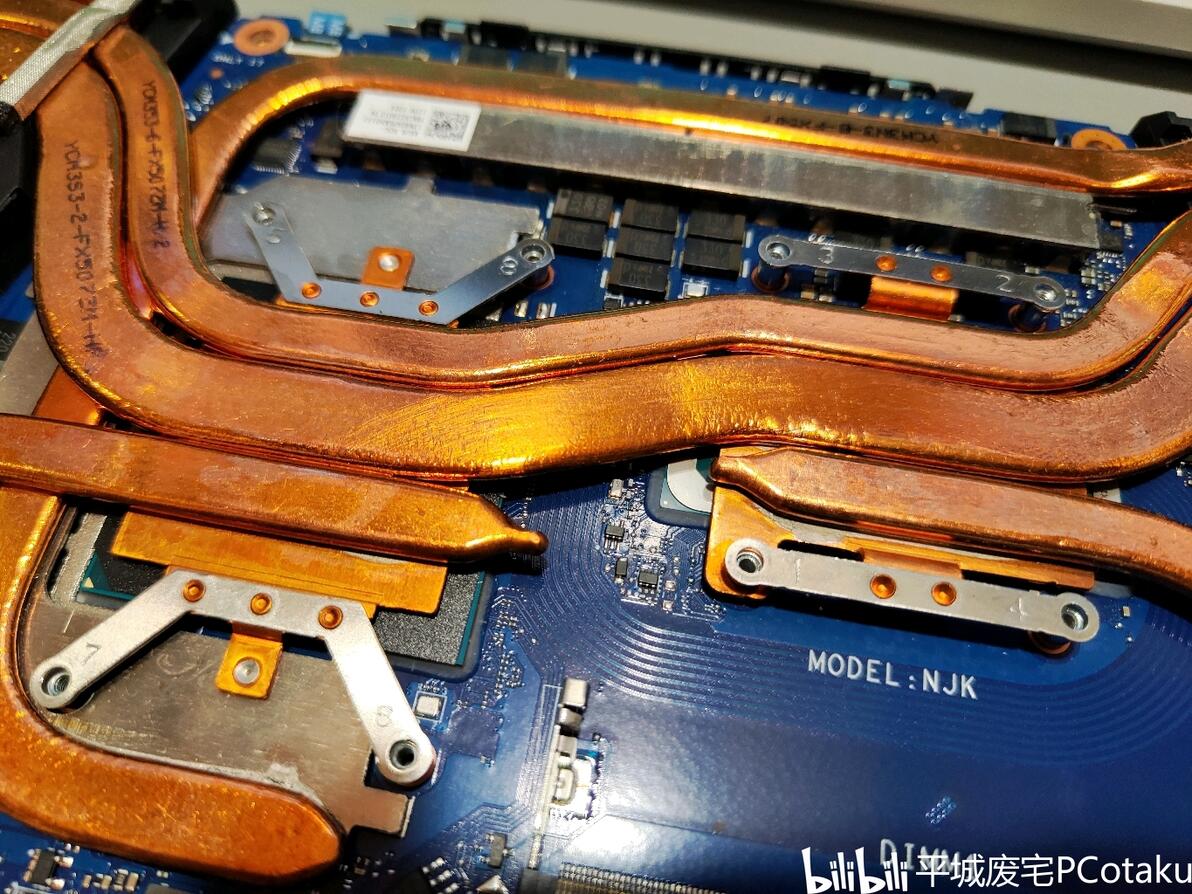

以对角线原则，或者按照数字标识依次摘除螺丝，并保存。CPU和GPU扣具共8颗螺丝。

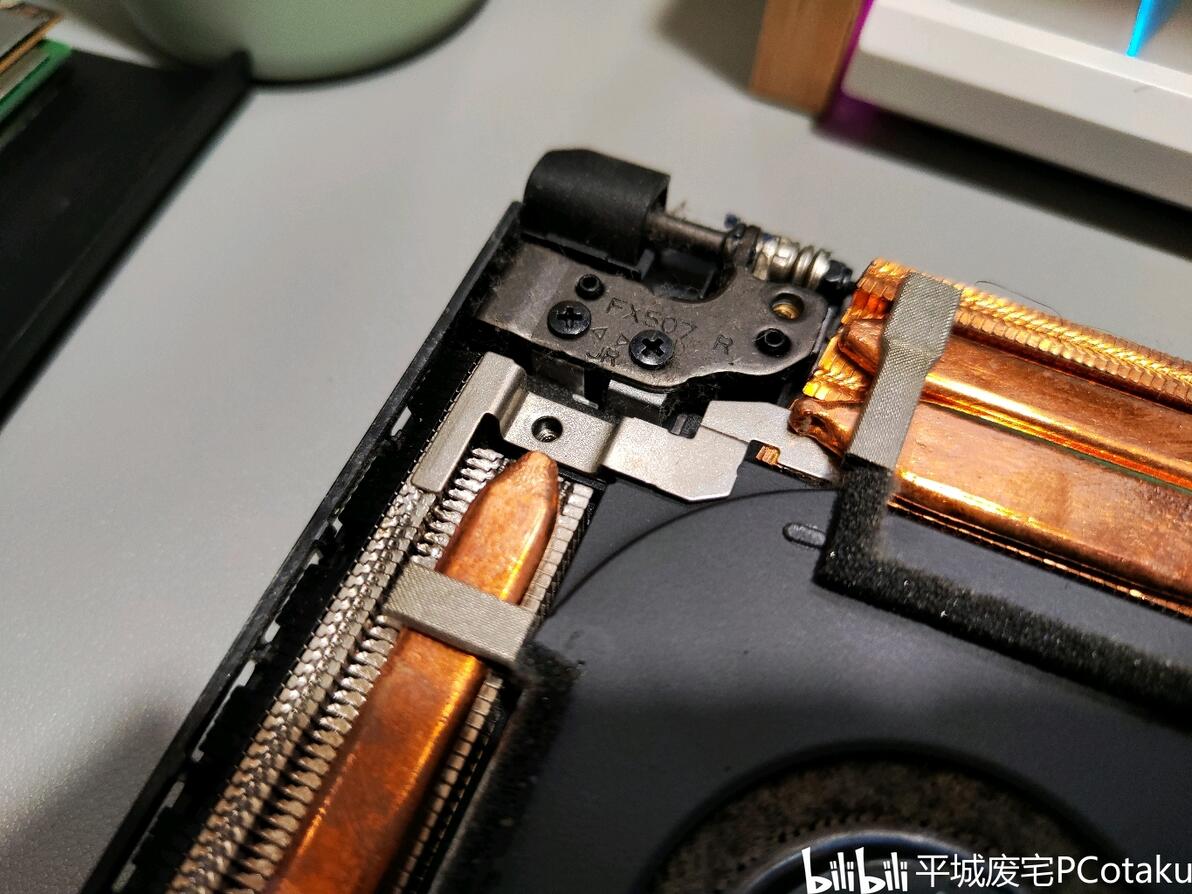

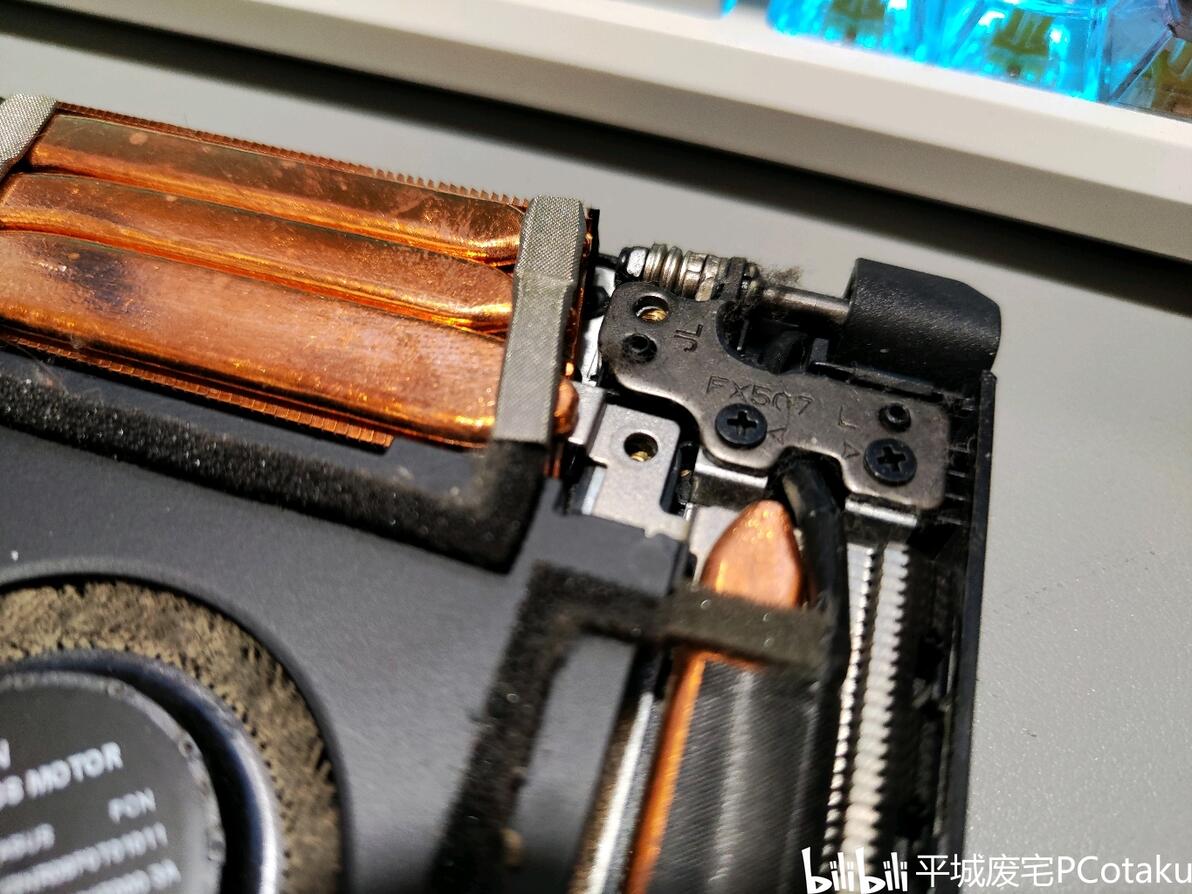

左上右上两角各有一个与风扇共用的螺丝固定，一并摘除，与扣具螺丝规格一致。

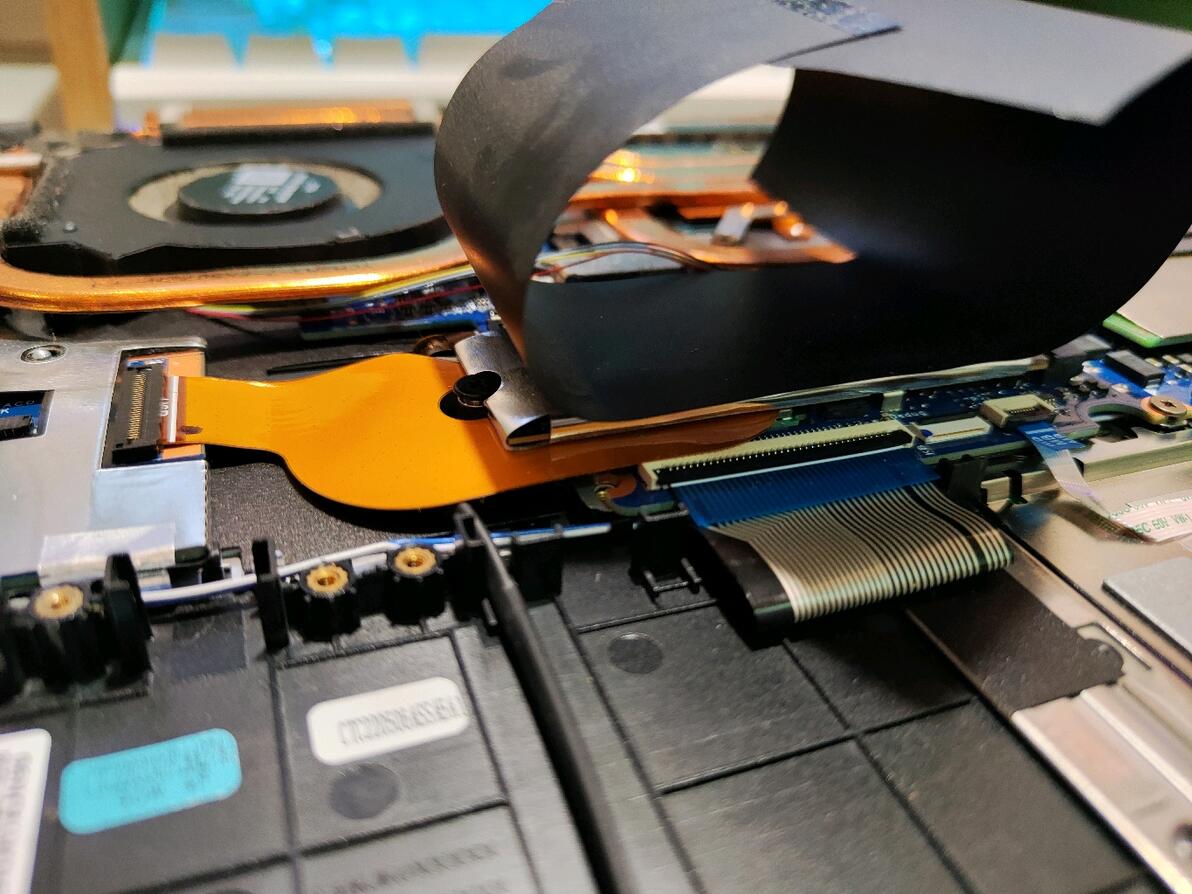

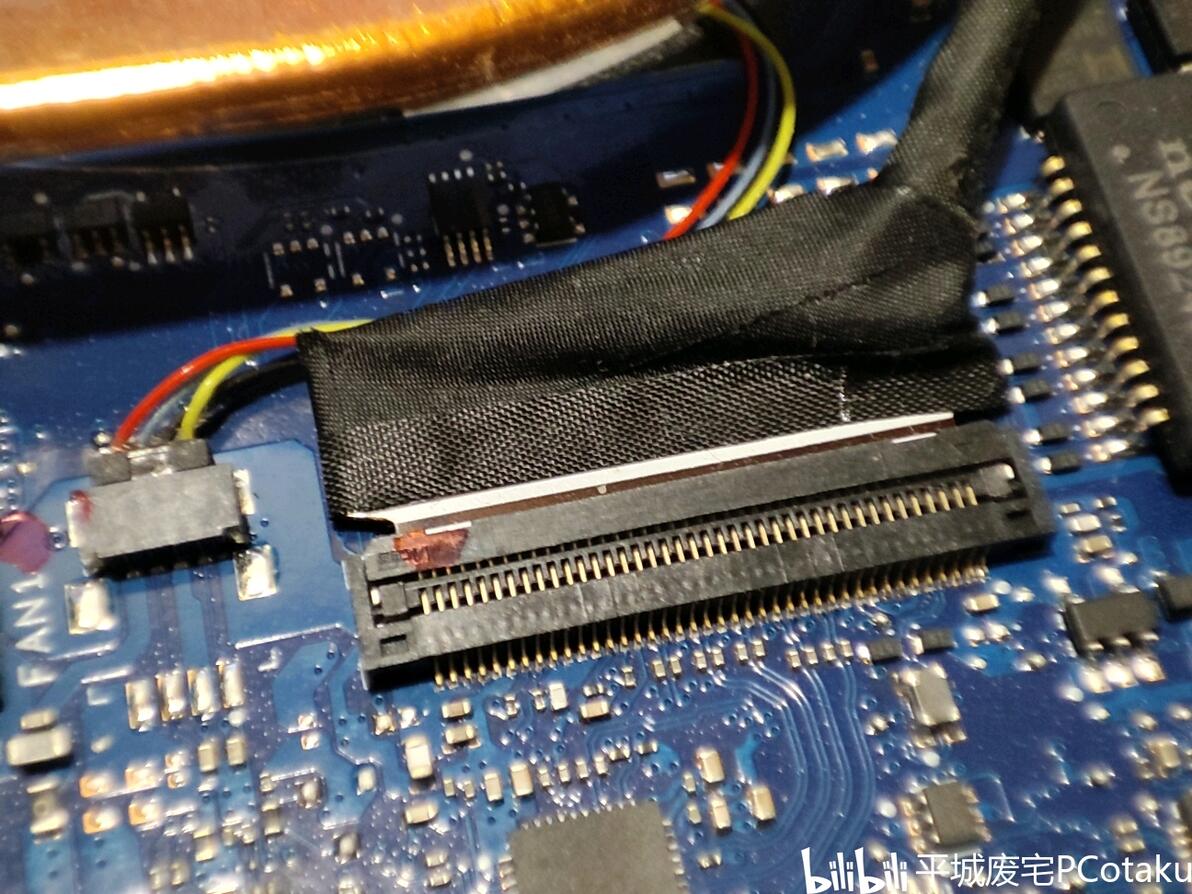

别忘了右侧风扇下eDP屏线，它固定在右侧鳍片上，将其卡扣拨开取下，去除粘贴在鳍片上的胶带。

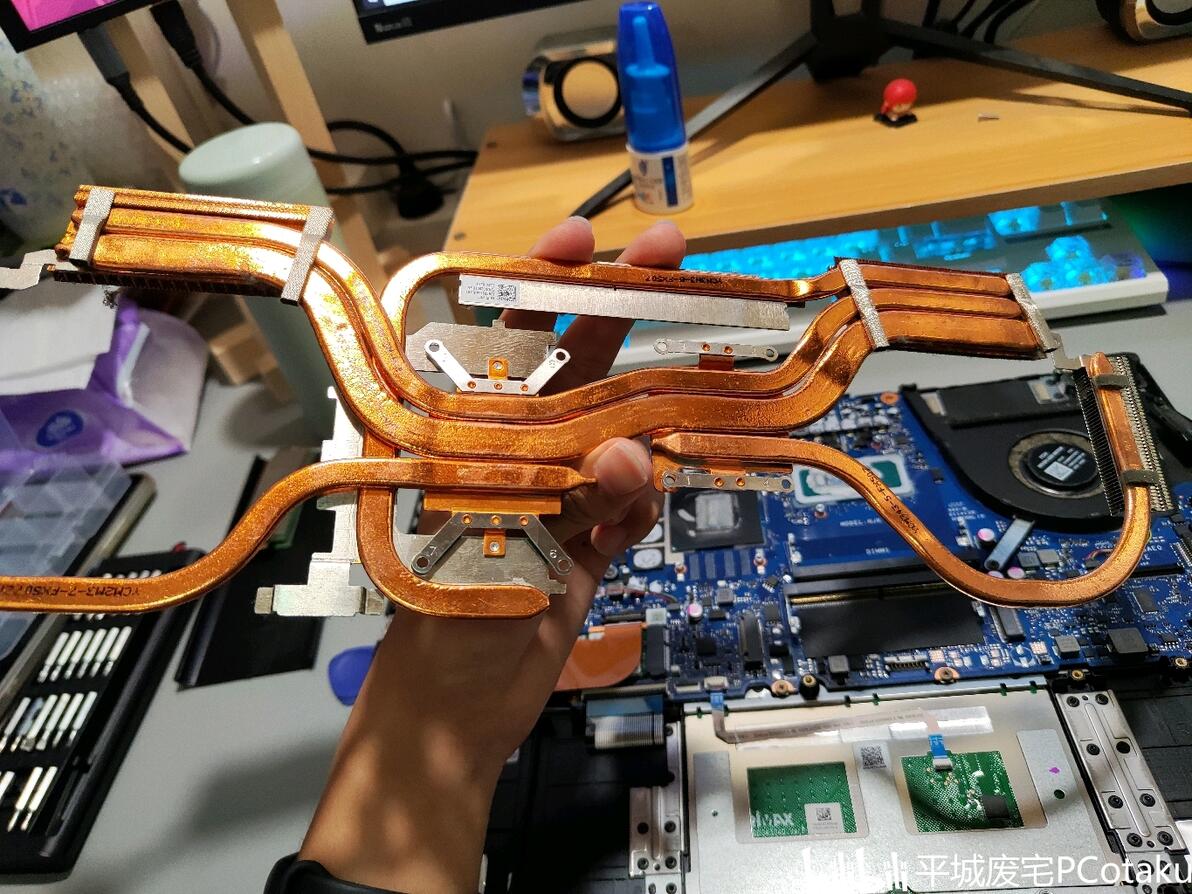

随后即可取下热管+鳍片

左侧风扇剩余两个螺丝

右侧剩余一个。

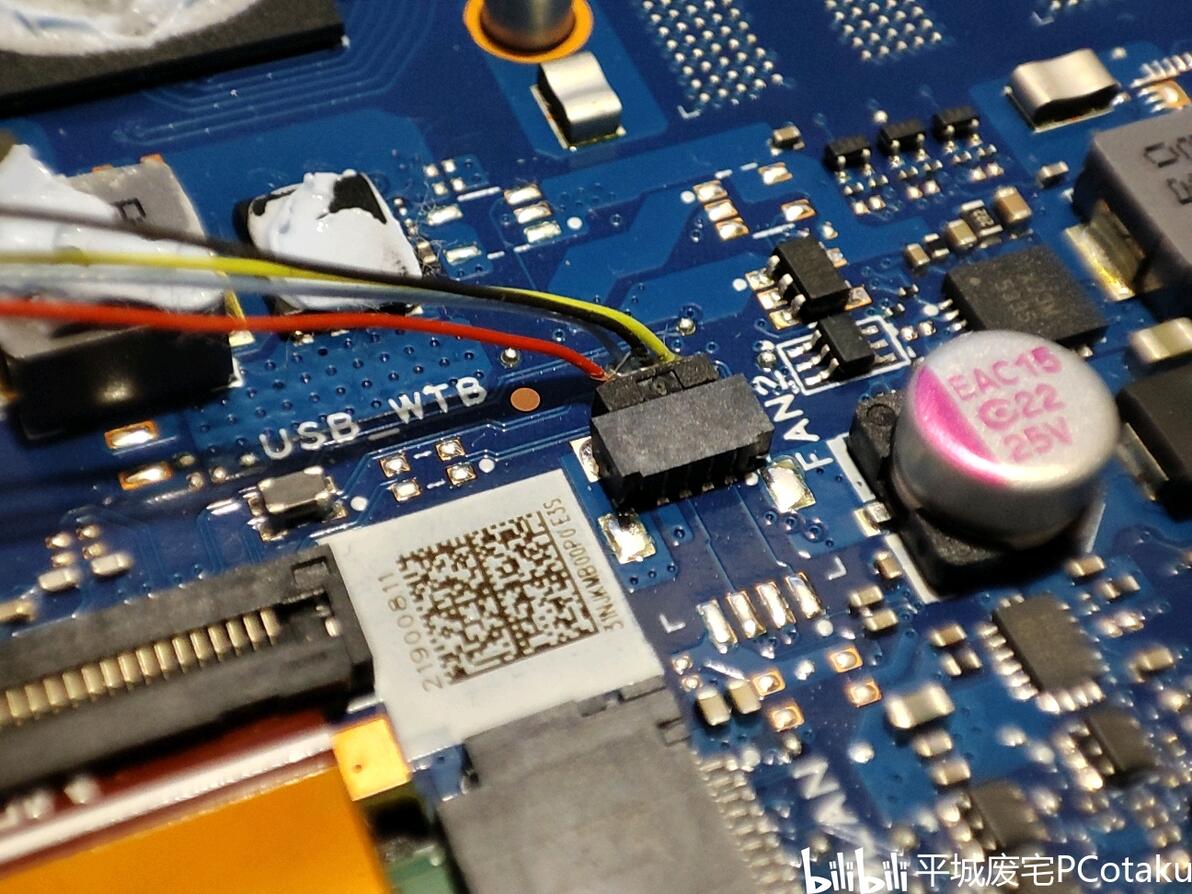

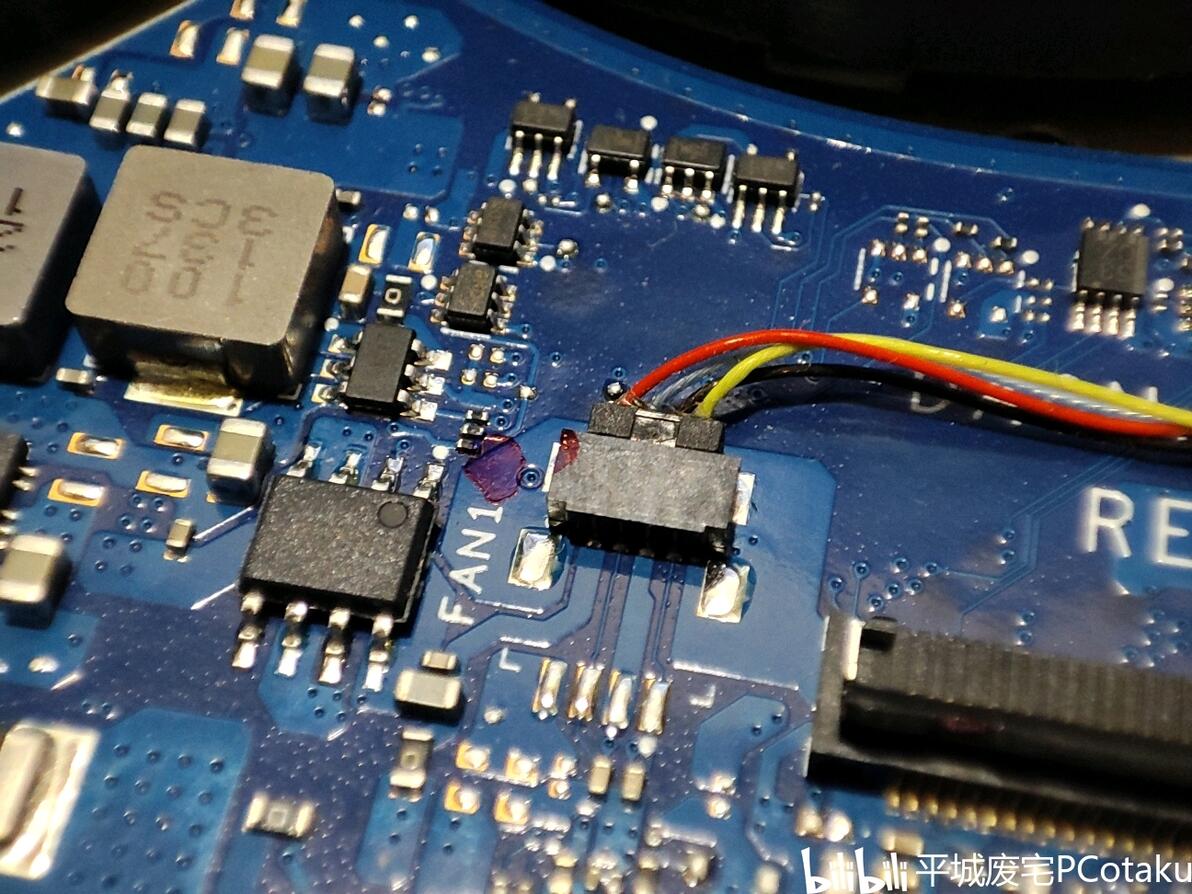

注意风扇排线，比较脆弱，可用指甲从两侧缓慢拨出。拔下排线拧下螺丝后即可取下风扇。

1.5：

取下主板（可选），如不需要可跳转2.1

机身上剩余主板和小板，以FPC相连接。触摸板上方有两颗螺丝固定主板。

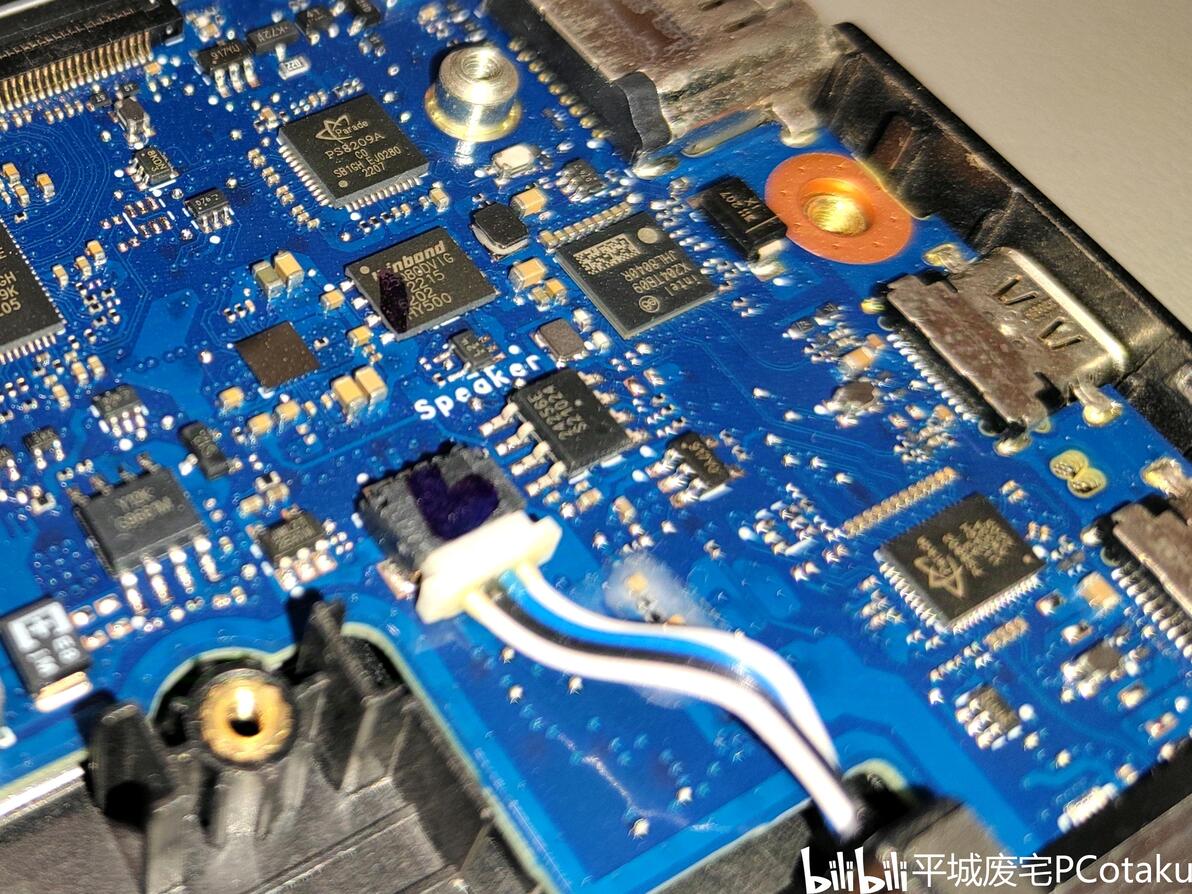

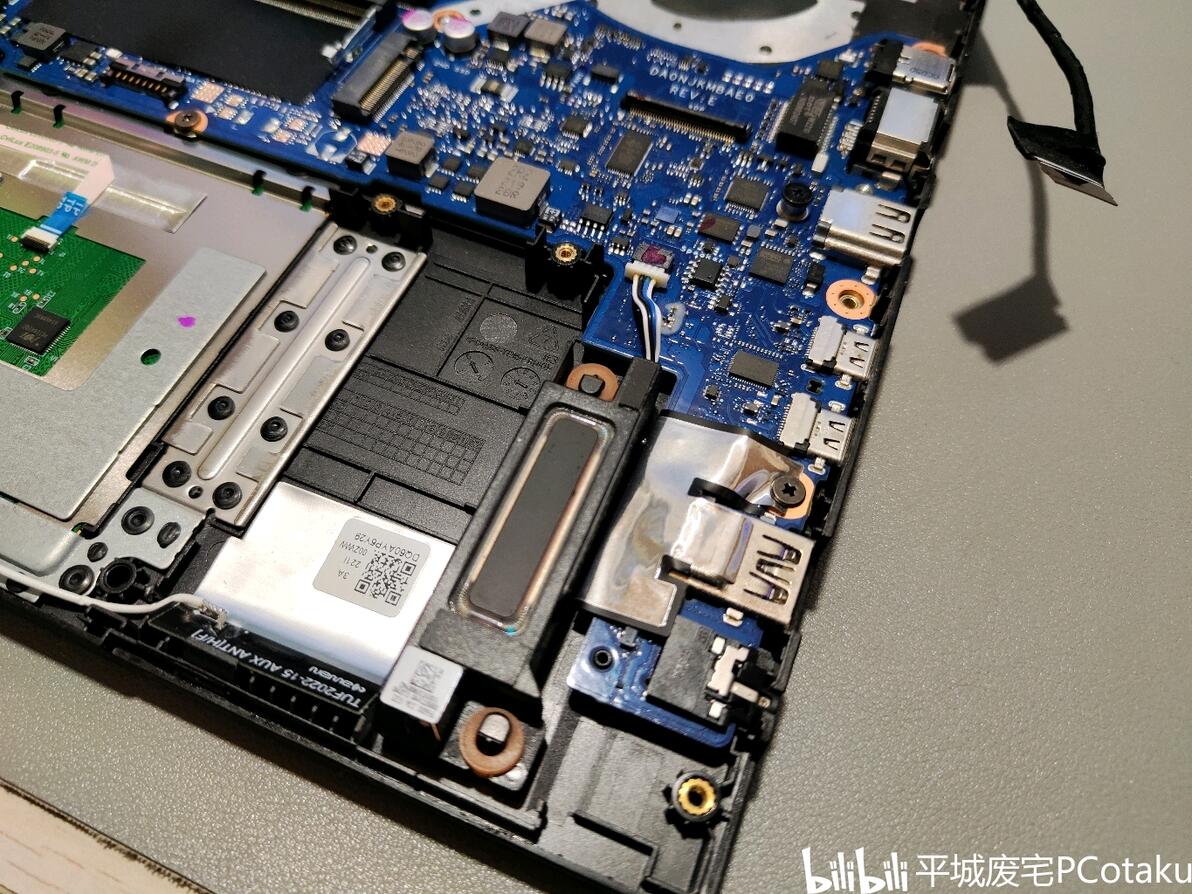

主板右下有两颗固定螺丝（不一样，按位置保存）和音响排线。

左侧有连接小板的FPC，触摸板排线，键盘排线

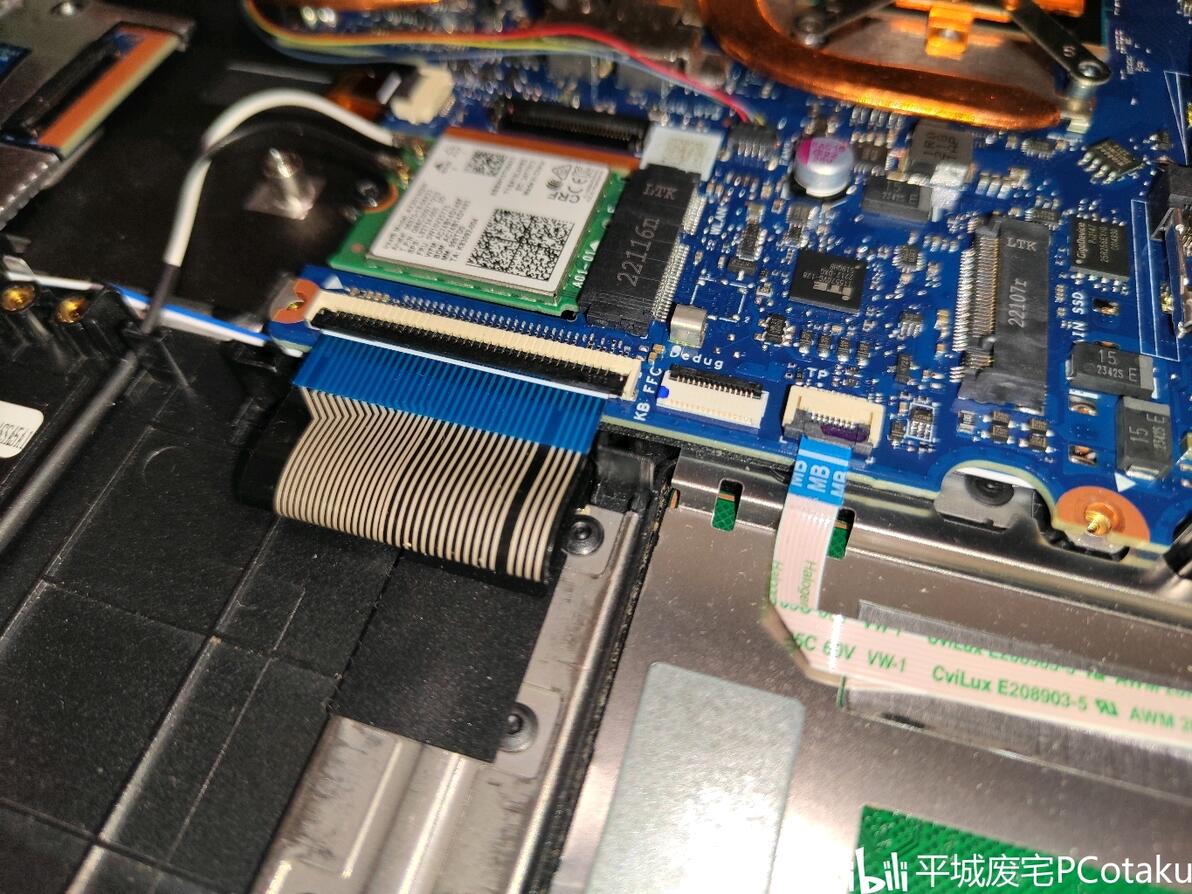

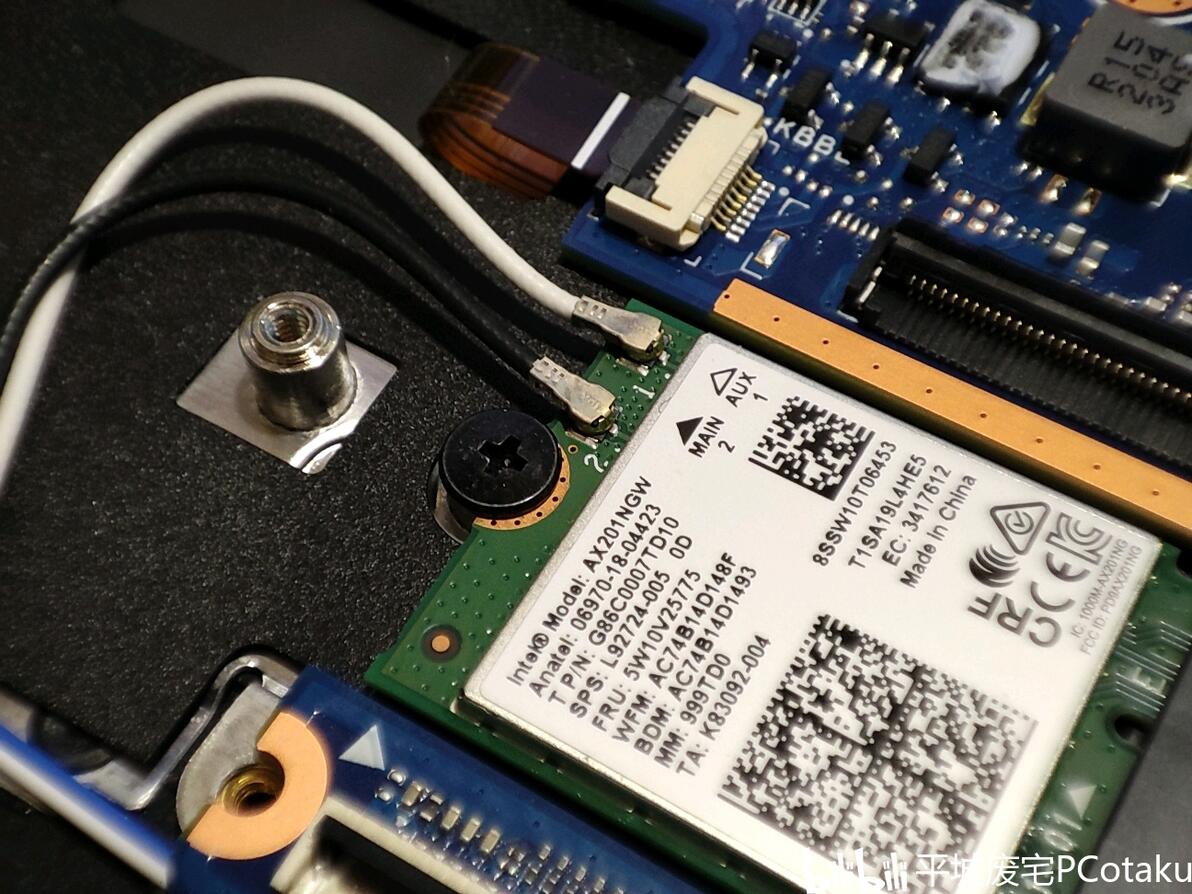

FPC下有无线网卡及其IPEX4天线和螺丝，旁边是键盘背光排线

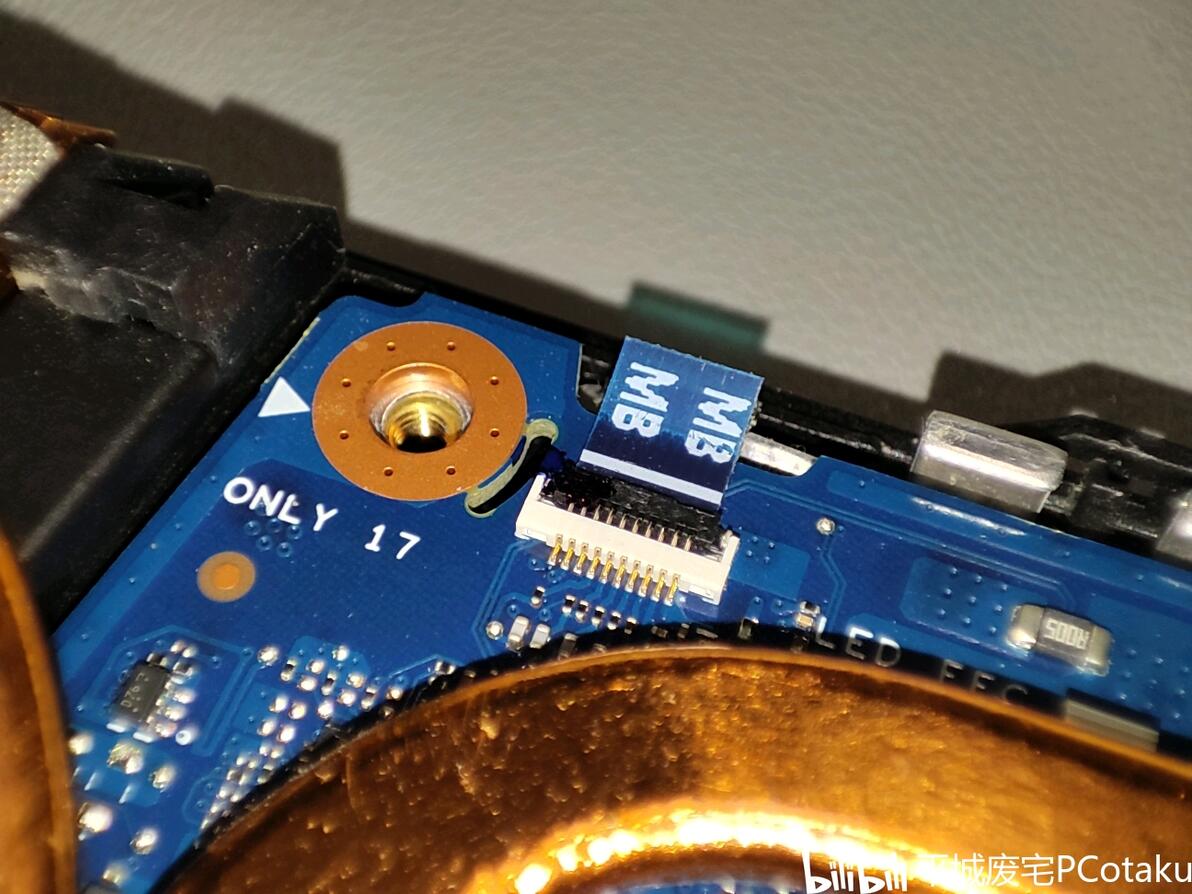

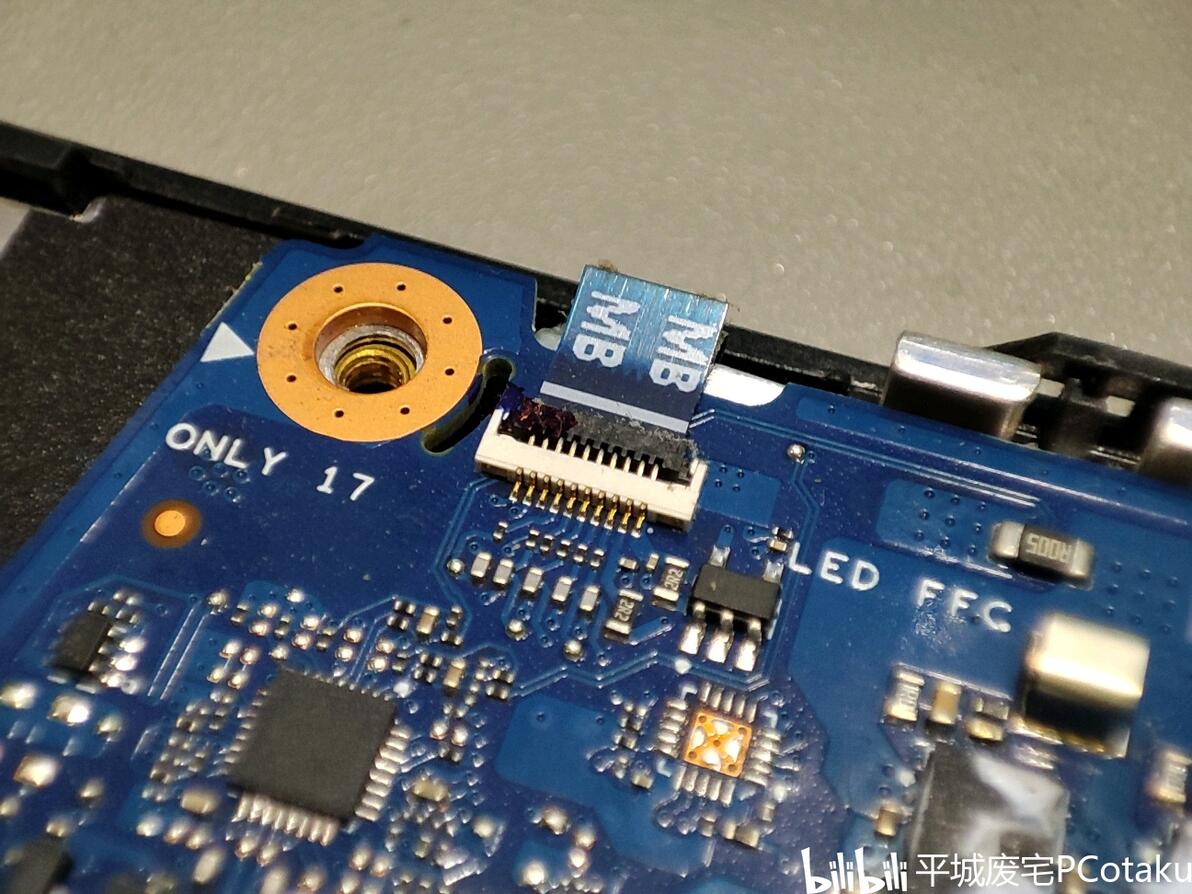

左上角为指示灯光排线。将上述排线、天线拨开拔掉，螺丝拧下，即可取下主板。

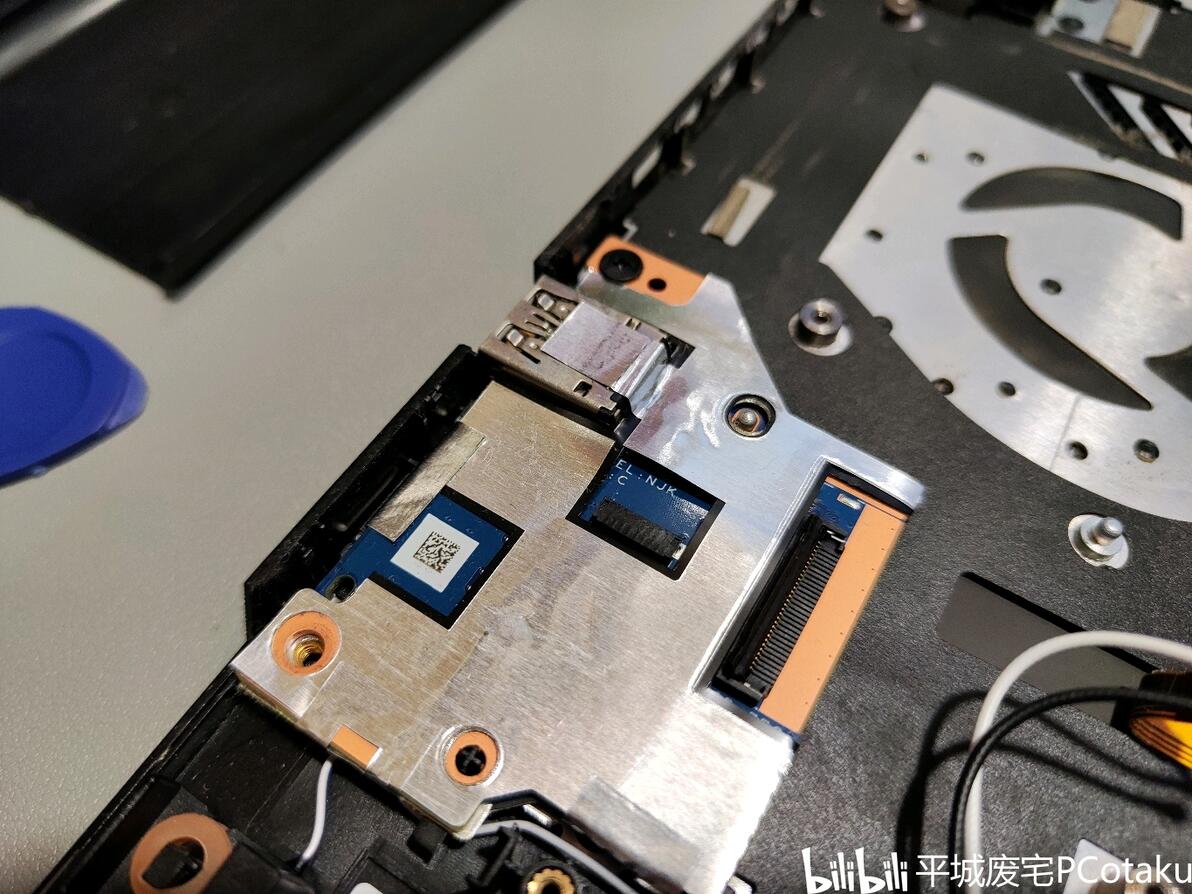

取下FPC后，小板仅有上方一颗螺丝固定，拧下即可取下。

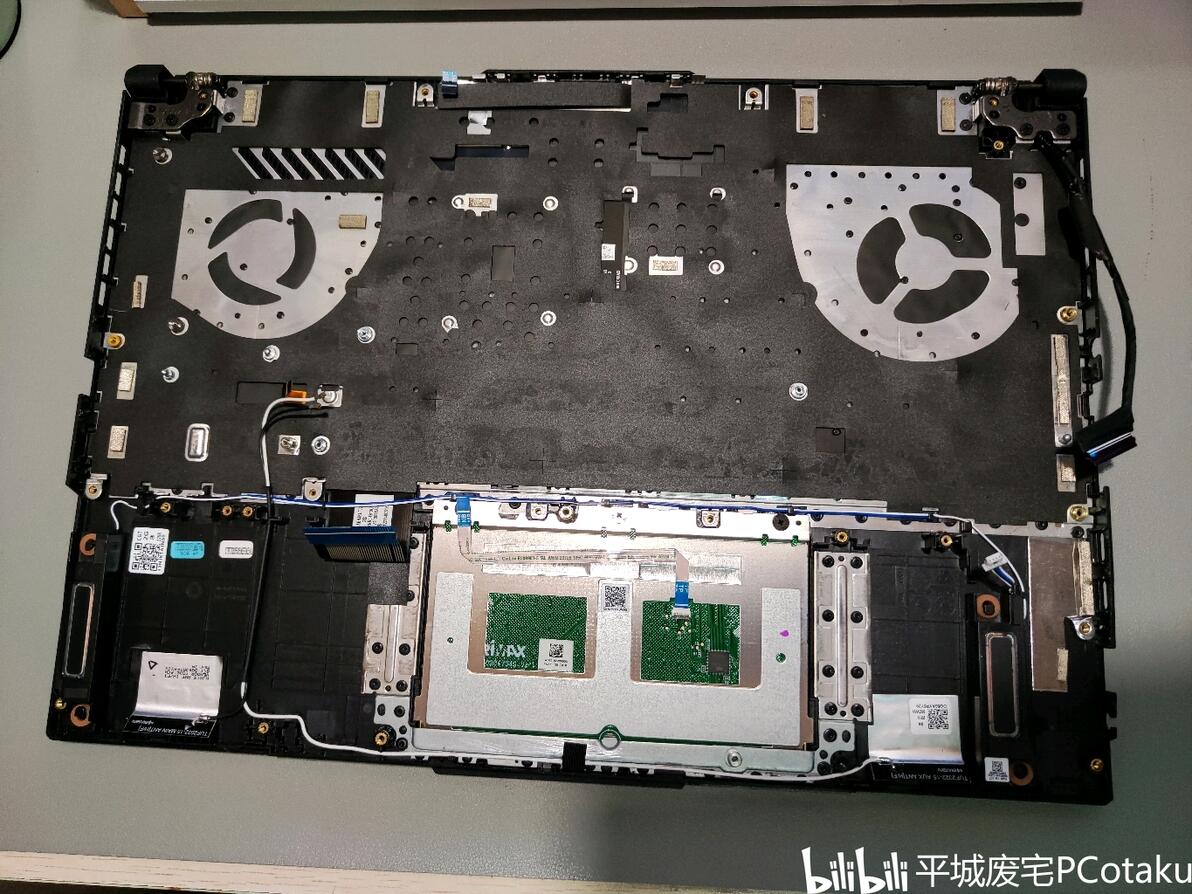

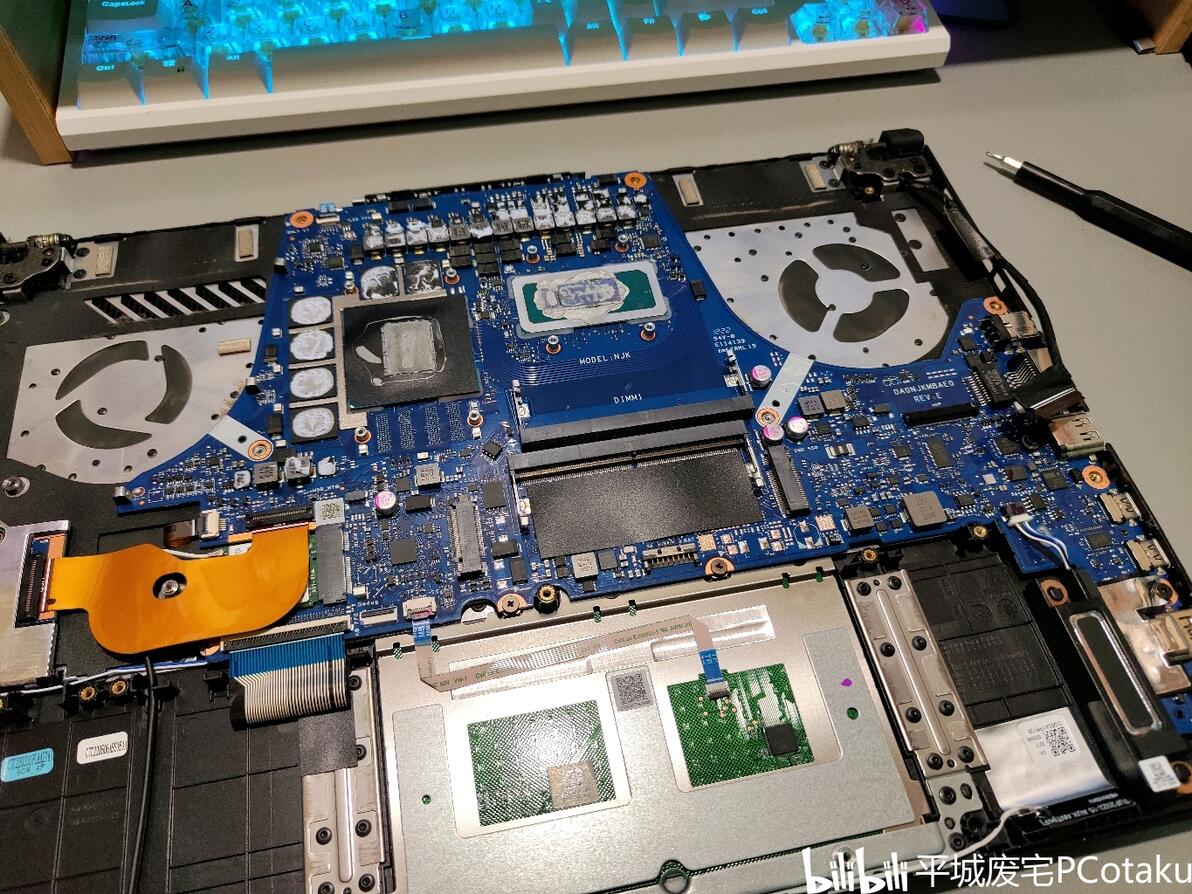

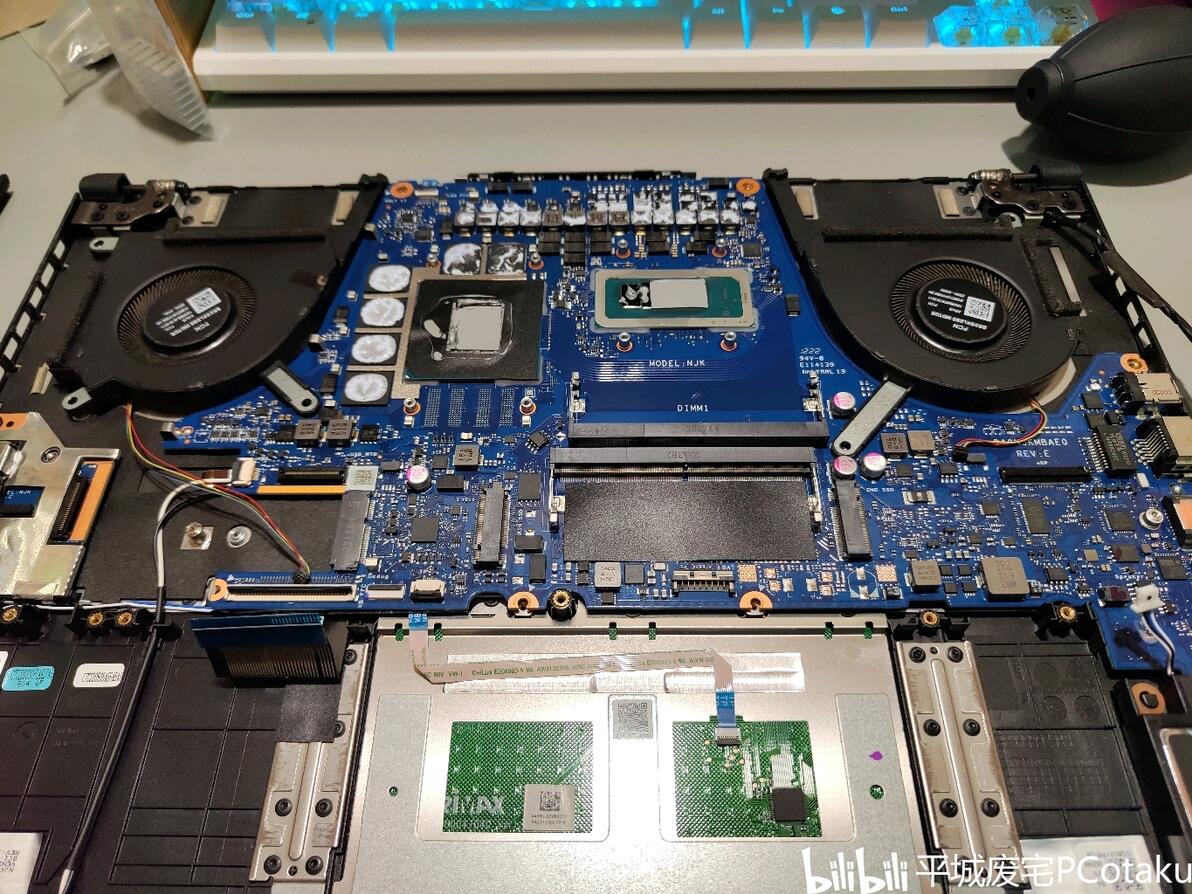

拆除主板、小板后的机身。

Part2：清洁部分

2.1：

使用刷子和压缩空气对机身进出风口、风扇位置、后盖、风扇、散热鳍片等位置进行清洁

使用干布对电池进行清洁

2.2：

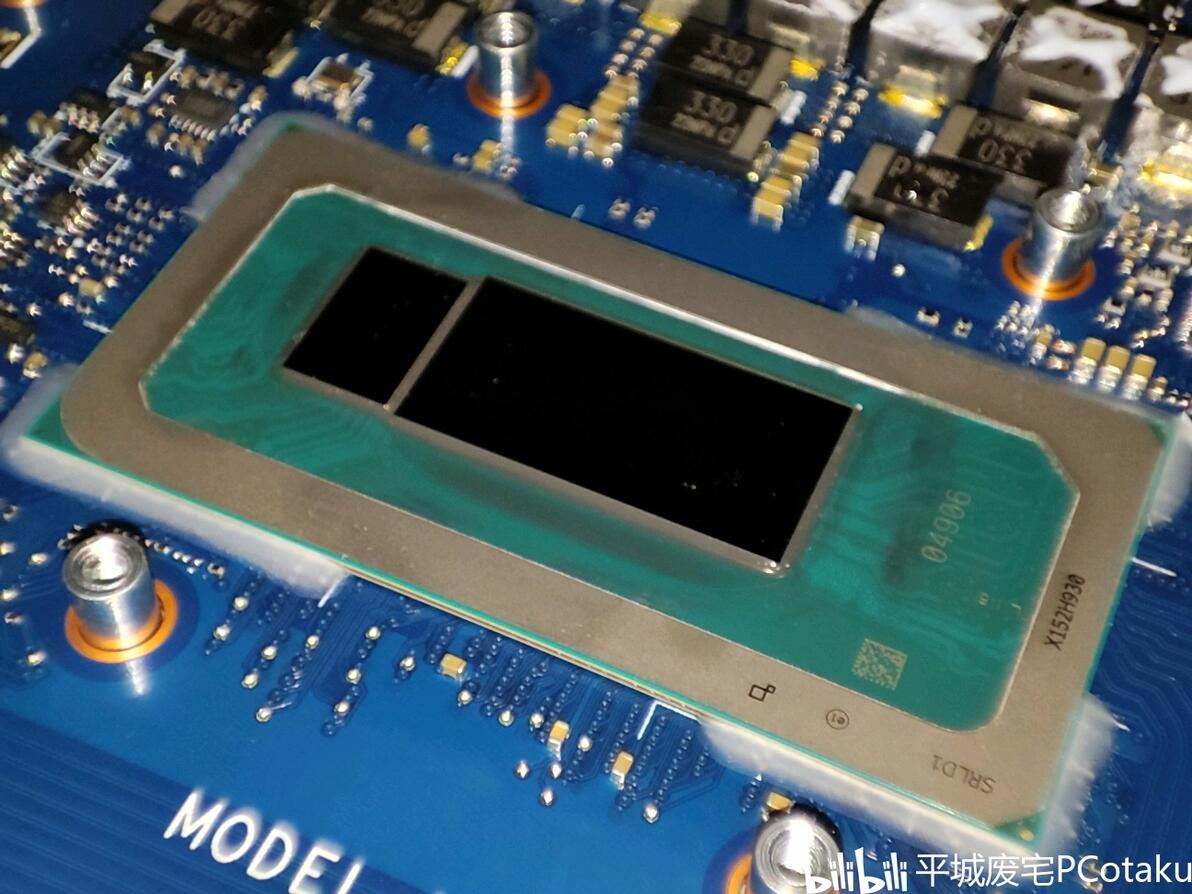

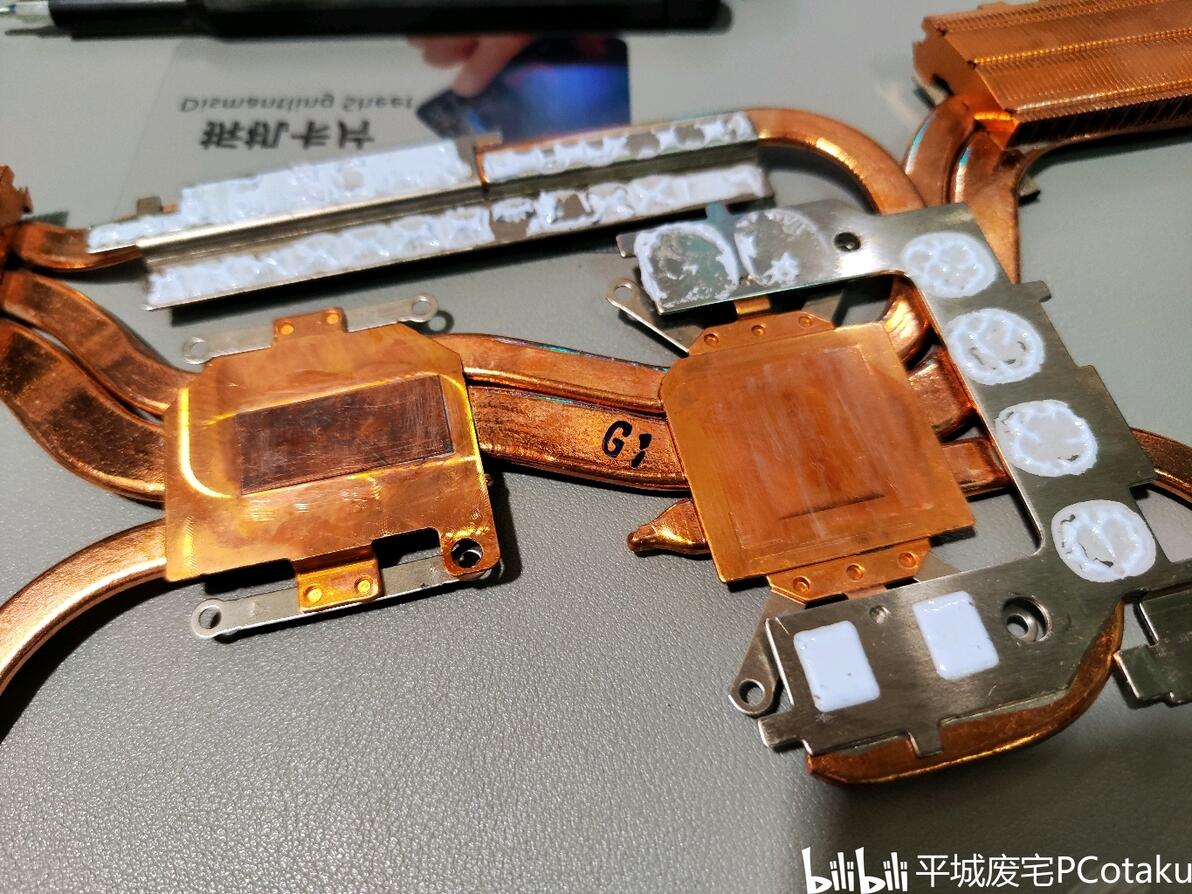

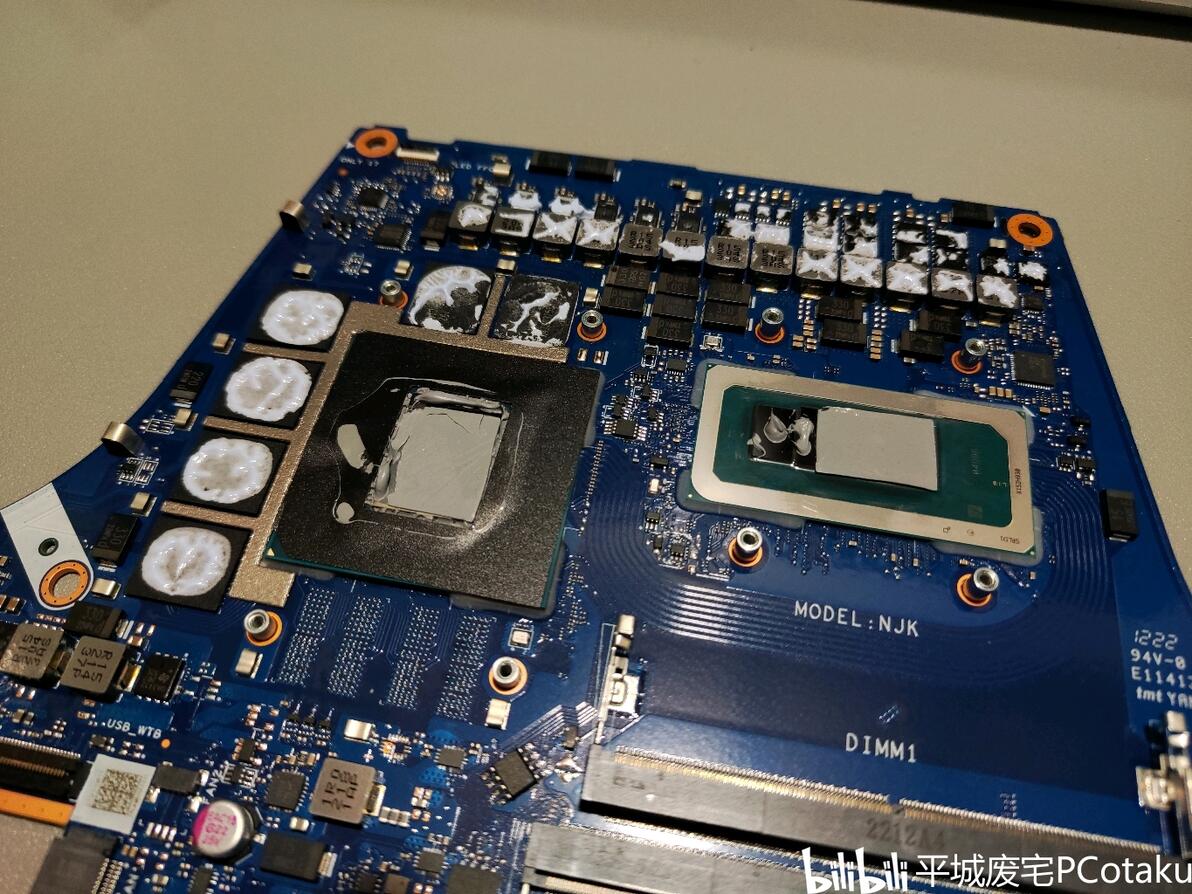

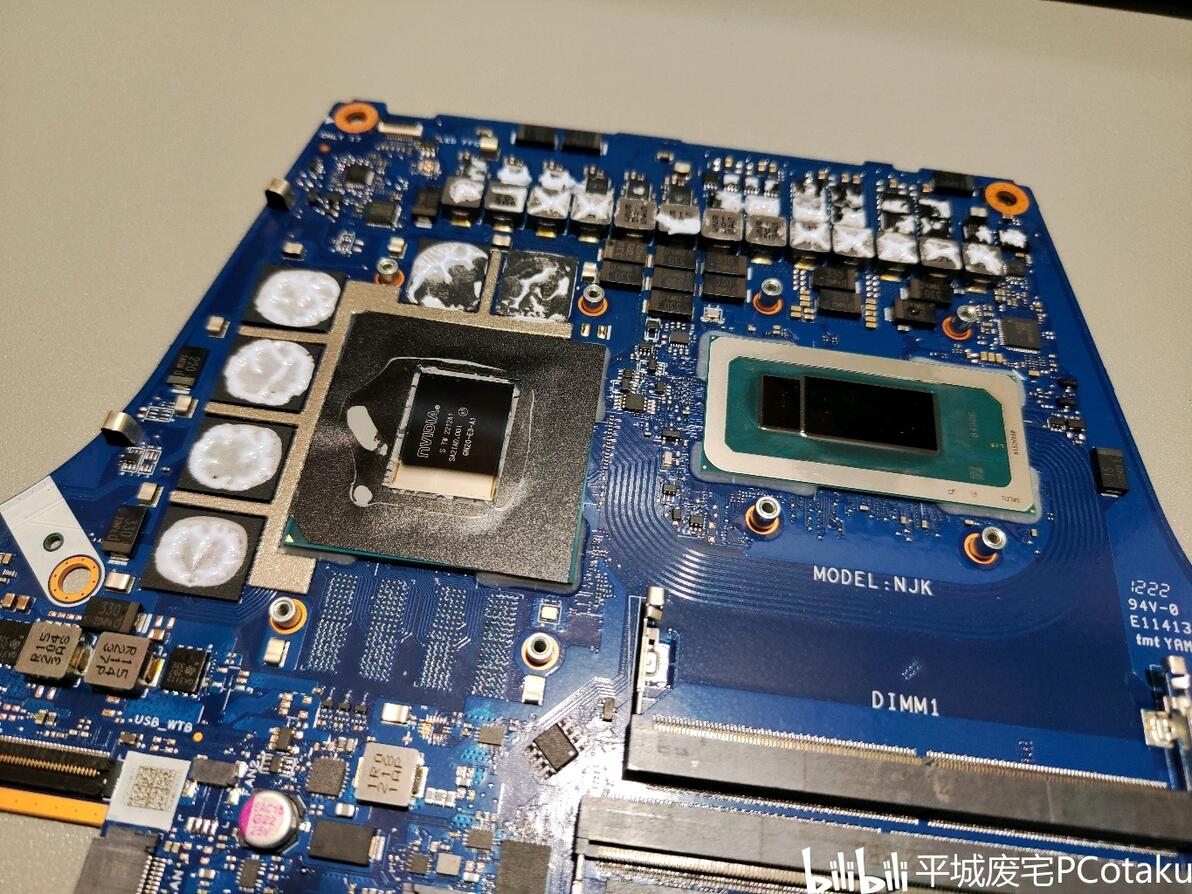

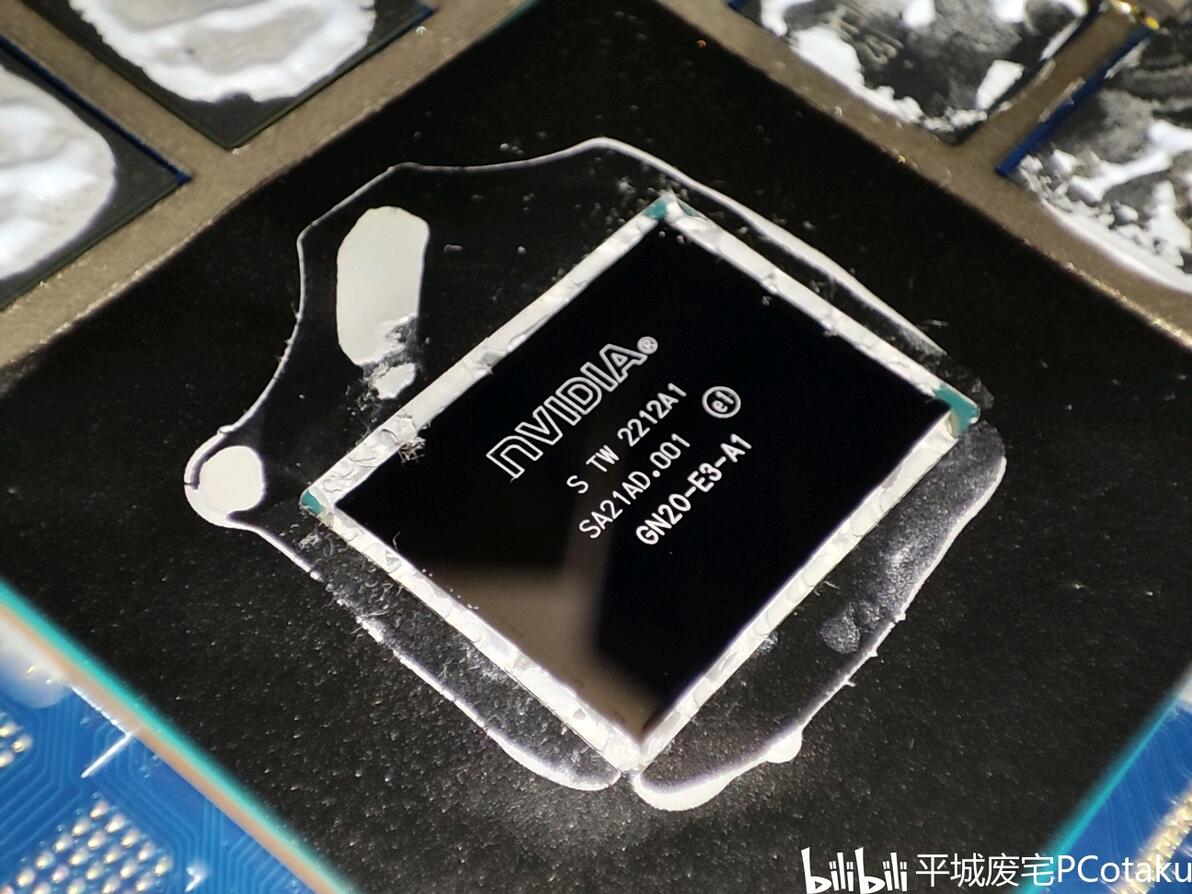

使用塑料拆机撬棒、纸巾去除CPU die、GPU die、散热器接触片的旧硅脂。

如果没有良好的代替品，不要擦除显存、电感、mos管等部件上的导热材料。

Part3：安装部分

3.1：

为CPU和GPU涂抹/覆盖新的导热材料（硅脂、相变片等）

由于相变片不够用，在die边缘使用了一些硅脂。

导热材料仅起到在芯片和均热板间填充缝隙传导热量的作用，无须太多，覆盖die即可；无需抹平，能压扁即可。

3.2：

安装主板（未拆下请跳过该步）

将主板放回原位，对齐接口孔位，注意不要压到排线、天线头。

确认左上角排线

安装左下角三条排线，然后安装无线网卡和天线、螺丝，再安装连接小板的FPC

安装右下角音响排线。随后安装触摸板上方和右侧接口处共四颗螺丝。

3.3

安装散热模组

风扇放回原位，螺丝左二右一，排线插回主板

放下散热器，确认与芯片贴合，按照数字顺序安装螺丝固定，最后安装两个角上的螺丝。安装完毕后记得插上eDP屏线并将线位置恢复。

3.4：

安装内存条和硬盘，硬盘先不要安装到位

安装硬盘套，拧上硬盘螺丝，将贴纸复位。

记得把危险贴纸粘回散热器扣具1号螺丝。

安装电池，并将电池排线插入原位，金属拨片轻拨回原位固定接口。

3.5：

在测试正常开机后安装后盖，扣上卡扣，按照1.1装回不同规格的螺丝。

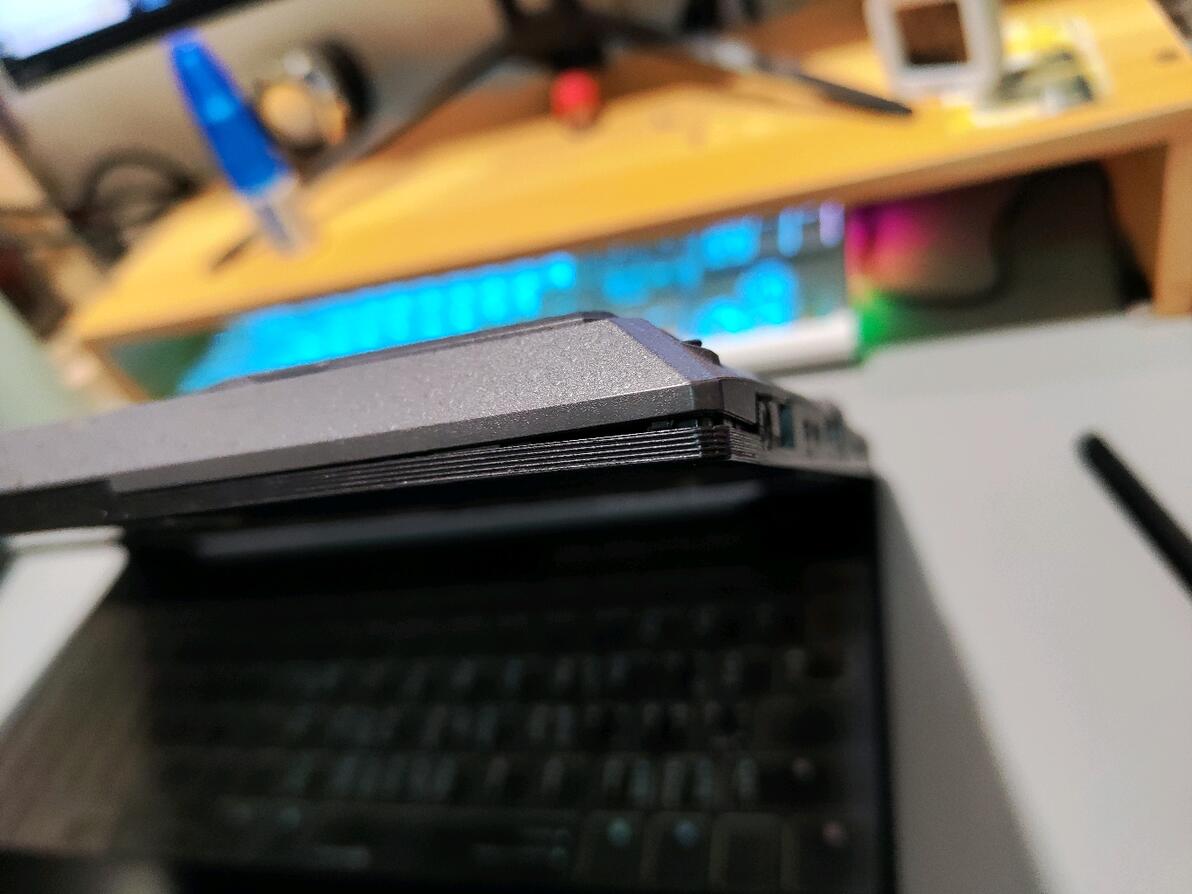

如果将长螺丝误装入左下角，可能导致C面对应位置鼓小包。

END

请谨慎操作，本教程仅为本人成功经验，仅供参考，不对参考本教程产生的任何行为负责。
