前言：
最近做了个SDR（软件定义无线电）的接收板，用R820T做前端，AD9255做ADC，ZYNQ7010作为数据处理，最后用RTL8211F-CG这个PHY作为以太网接口上传至PC上位机。当然，现在只完成了硬件，软件？在写了在写了.jpg
硬件部分的调试还是比较顺利的，正当我以为一切顺利的时候，以太网部分给我来了一巴掌。下面就来说说我在以太网硬件上犯的几个错误。
错误一：RGMII数据线连错了
这个就很经典，熬夜画原理图，看花眼把两个名字相似的线连错了，Layout过程中和和投板前也没检查出来。

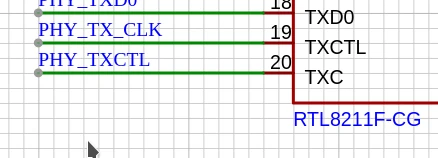

（图里是错误接法）

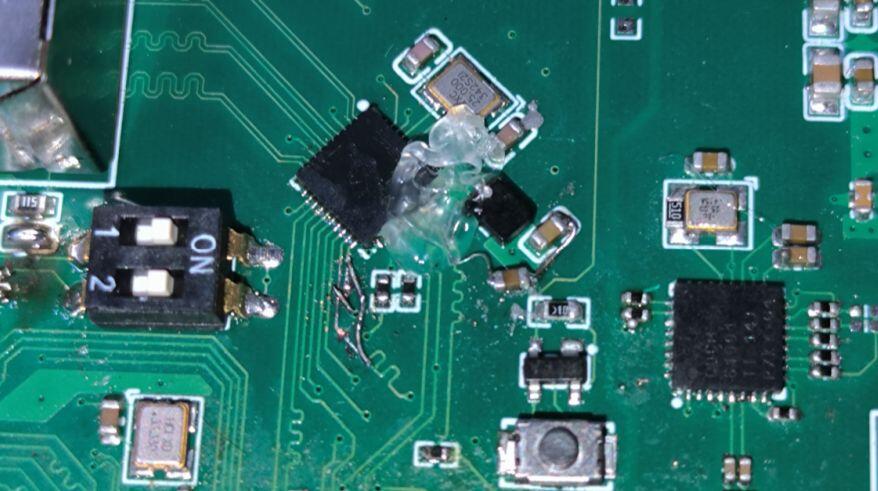

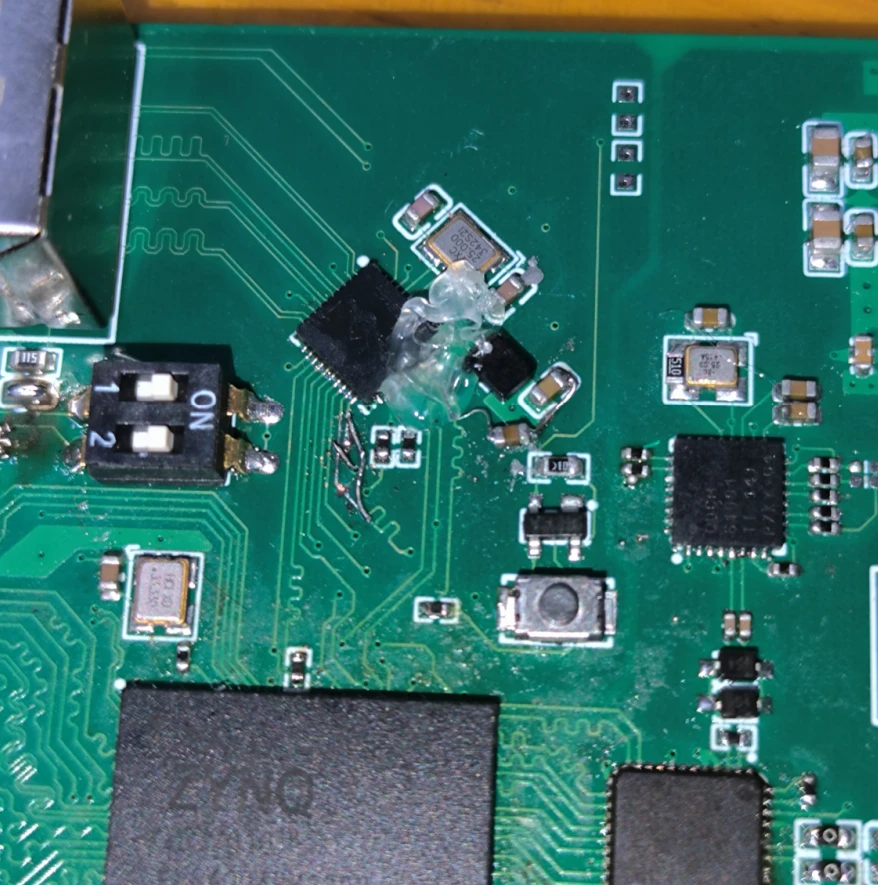

解决方法：还好整个板子是4层板，信号线都在外层，把线割断后直接飞线。由于两根线靠的很近，飞线不大会对时序产生影响（原先的信号线已经全部等长）
错误二：DVDD_RG引脚连接错误
个人认为这个地方是RTL8211F-CG芯片在画原理图时最容易犯错的地方，手册里也说的不明不白。
根据手册介绍，RTL8211F-CG的RGMII接口驱动电压有两种提供方式。第一种是使用内置LDO。第二种就是使用DVDD_RG引脚提供外部驱动电压。两者都是通过LED0~LED2引脚的上下拉配置。
为了简化电路，我选择使用内置LDO来生成与FPGA通信所需的1.8V IO电压。现在引出了个问题：DVDD_RG引脚应该接啥？手册里没写，所以我接到了3.3V电源轨上，这一接就出事了。
在测试中，发现FPGA能收到信号，但是丢包严重。对PHY发出来的信号测量，发现电平竟然是2.5V（这里也有错误三的锅，但主要是引脚接错）。
长话短说，在使用内置LDO时，DVDD_RG作为退耦引脚，需要对地接入一个去耦电容。

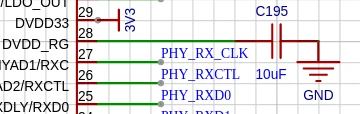

（图里是正确接法，用内置LDO时记得外接去耦电容）
修复方案：割线，飞了个电容上去。再测量IO电压，恢复正常
错误三：PHY的配置电阻上拉电压不对
RTL8211F-CG为了简化引脚，对部分引脚进行了复用，然后在上电时判断上下拉状态进行相应配置。结果手册又没说清楚，对不同引脚进行上拉时需要的电压是不同的。
当对RGMII引脚进行上拉时，如果使用了内置LDO，则可以从DVDD_RG引脚取电来进行上拉。上拉电压和RGMII电压一致
而对其他非RGMII引脚上拉时，务必使用3.3V电压（例如LED0~LED2），否则电路不会识别到对应的上拉状态。

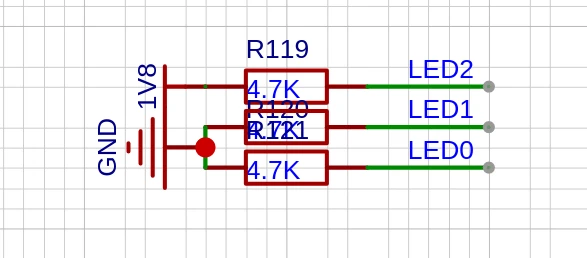

（图里面是错误的，对非RGMII引脚进行上拉配置应该使用3.3V电压）
修复方法：用一条线将正确的电压飞到对应引脚上。
错误四：以太网接口抽头连接错误
我使用的以太网接口型号为HR911130A，其中P1和P10是内部变压器的抽头。在搭配RTL8211F-CG时，正确接法应该是P1悬空，P10接地（注意，需要根据PHY的类型进行调整，不能乱搞，不然信号质量会大幅度下降）
然鹅我给这两个玩意都接地了。
解决方法：刮板割线

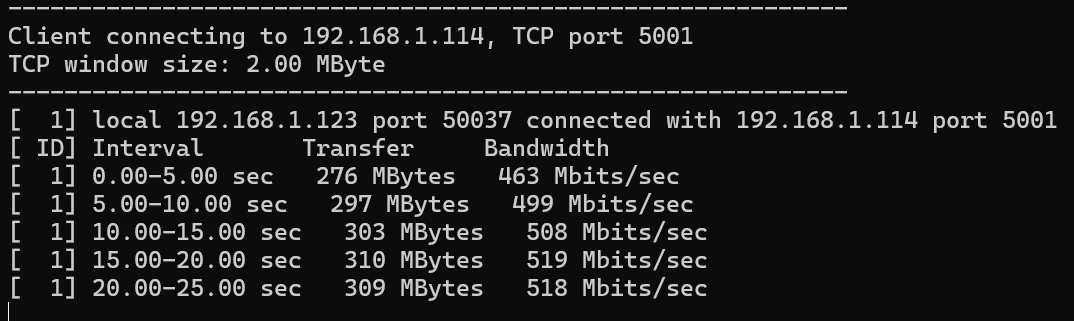

修复成果：
虽然没跑满千兆，但考虑到这板子飞了好几根线，我也就原谅他了
另外怀疑没跑满是软件配置的锅，还需要进一步调查
其他注意事项：
1.如果PHY的三个供电（3.3总电源，1.0核心，DVDD_RG）都使用外接供电，就需要注意上电时序，否则可能会烧PHY！个人还是推荐用芯片自己的供电电路，这样就不用管时序了
2. 当使用RTL8211F-CG的DCDC电路提供核心1.0V时，需要注意滤波，否则可能会导致纹波超标，产生奇怪问题
3.搭配ZYNQ7000使用时，需要上拉PHY的对应引脚，开启TX Delay和RX Delay，ZYNQ7000的内部貌似并没有相应延迟电路，所以需要在PHY开启
