游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。在日常工作中，很多人都会用到。游标卡尺貌似简单，但是你真的用对了吗？我们今天就来看一看游标卡尺的正确用法！

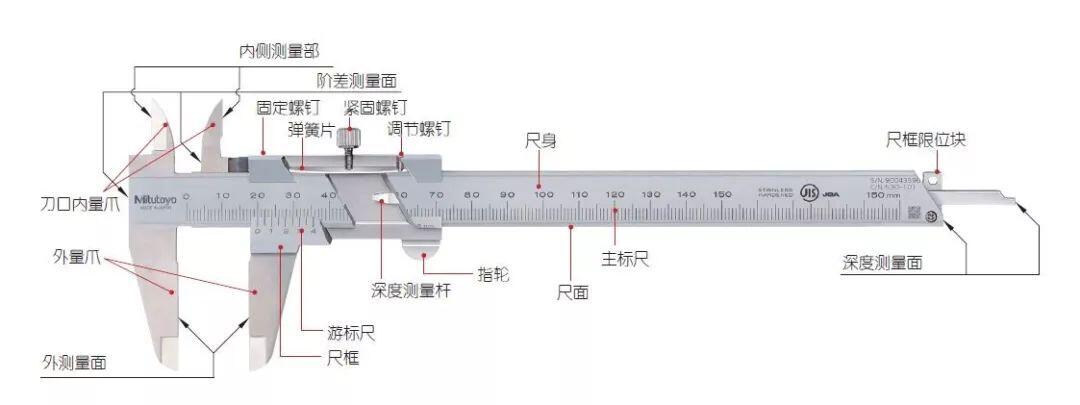

卡尺的各部位名称
M型标准卡尺

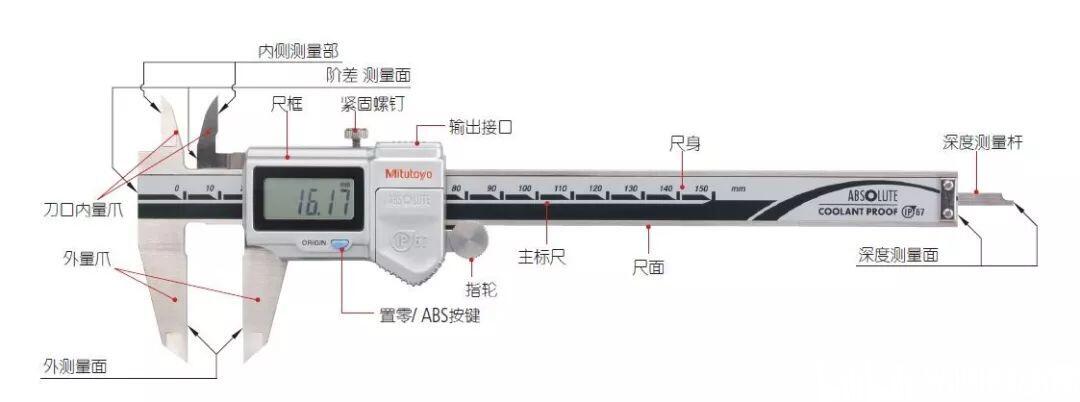

ABS数显卡尺
卡尺的刻度读法

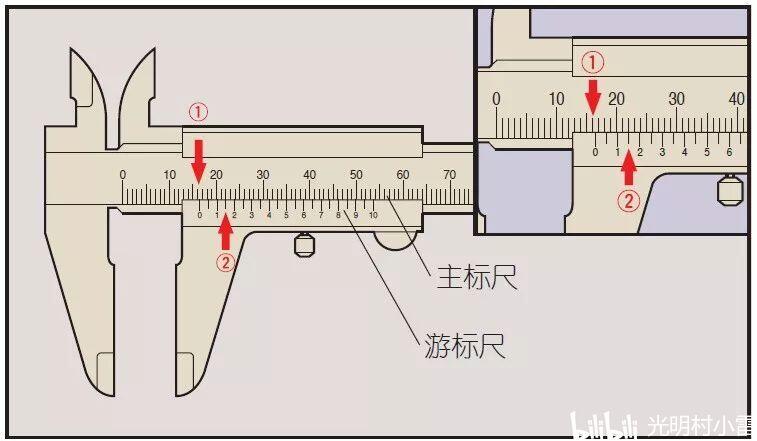

游标卡尺
分度值 0.05mm
①主标尺读数 16mm
②游标尺读数 0.15mm (3*0.05=0.15)
读数值 16.15mm (16+0.15=16.5)
注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。

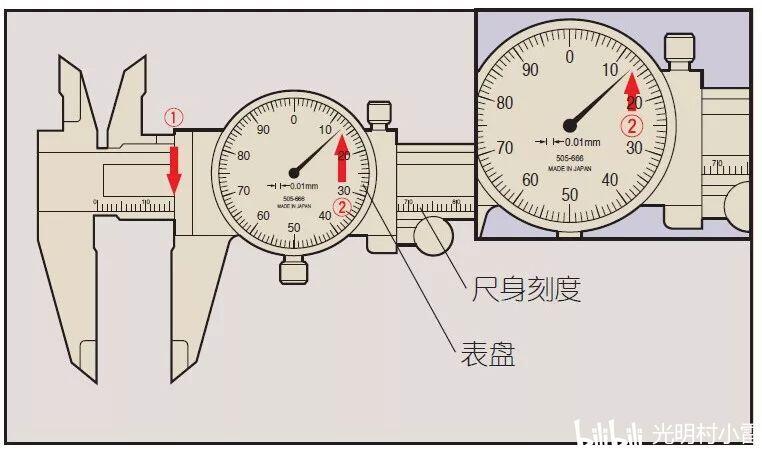

带表卡尺
分度值 0.01mm
①主标尺读数 16mm
②表盘读数 0.13mm (13*0.01=0.13)
读数值 16.13mm (16+0.13=16.13)
卡尺的测量应用
通用卡尺：

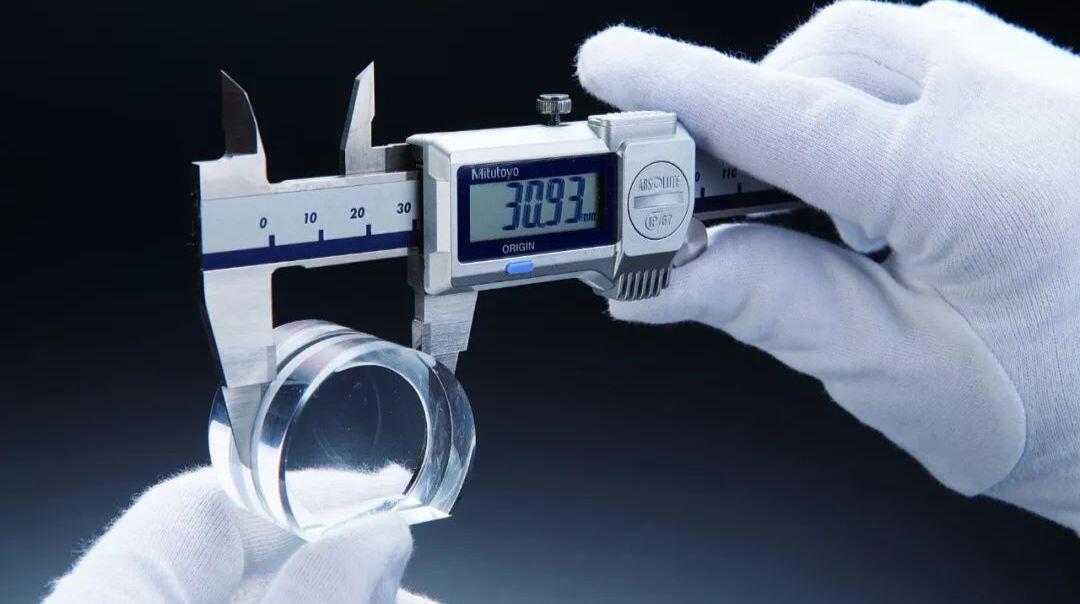

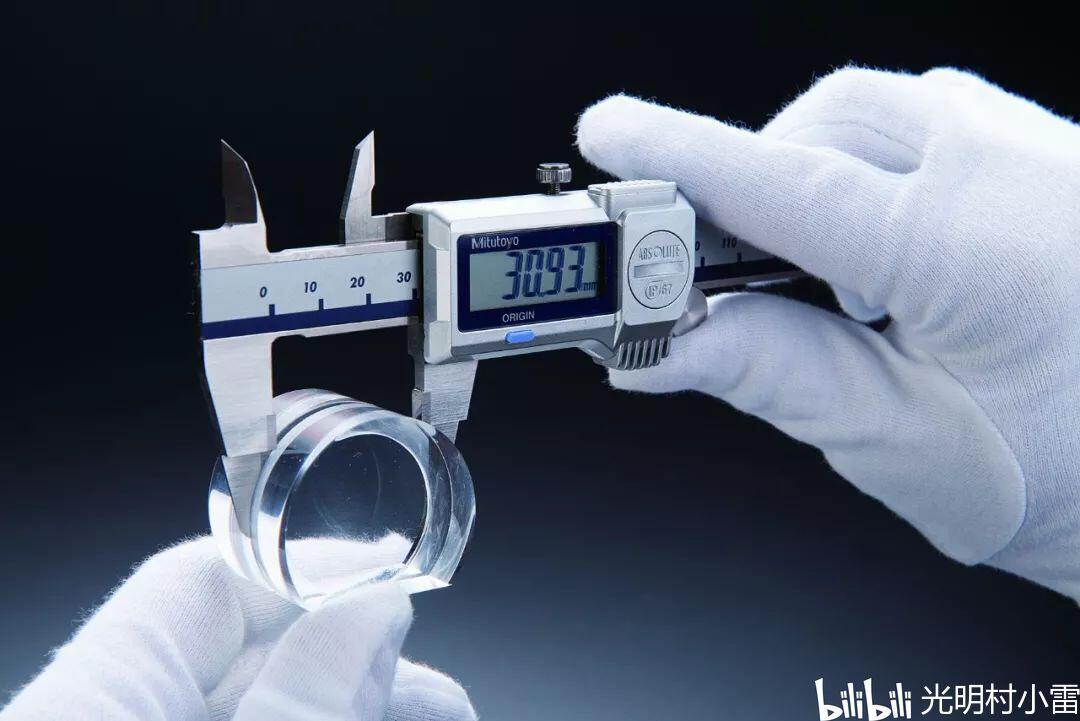

外尺寸测量
内尺寸测量
阶差测量

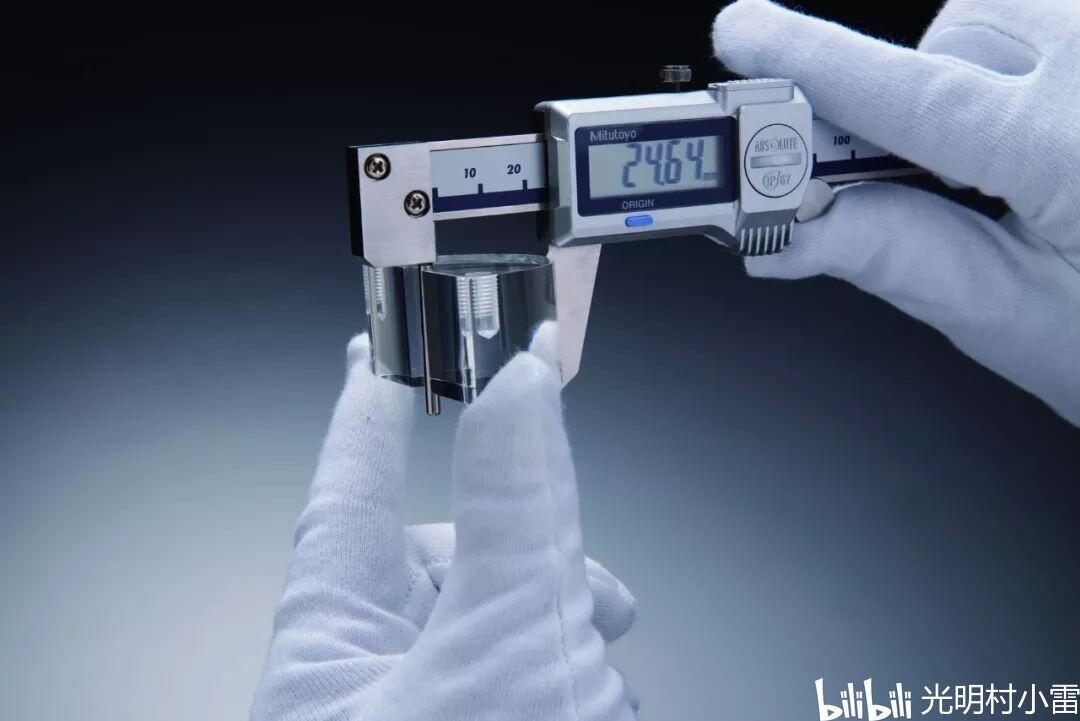

深度测量
专用卡尺：

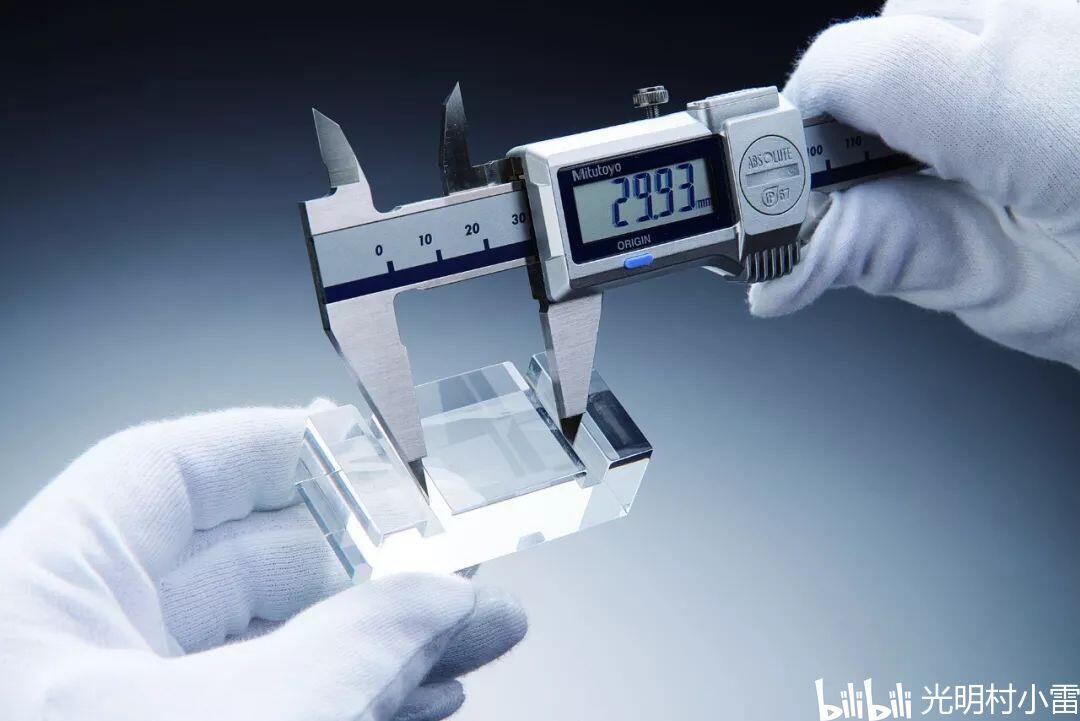

沟槽直径测量 尖爪卡尺
窄槽直径测量 薄片卡尺

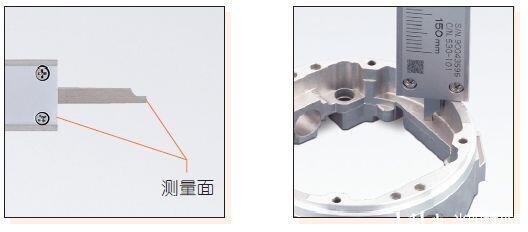

阶差断面测量 偏置卡尺
管壁厚度测量_管壁厚度卡尺

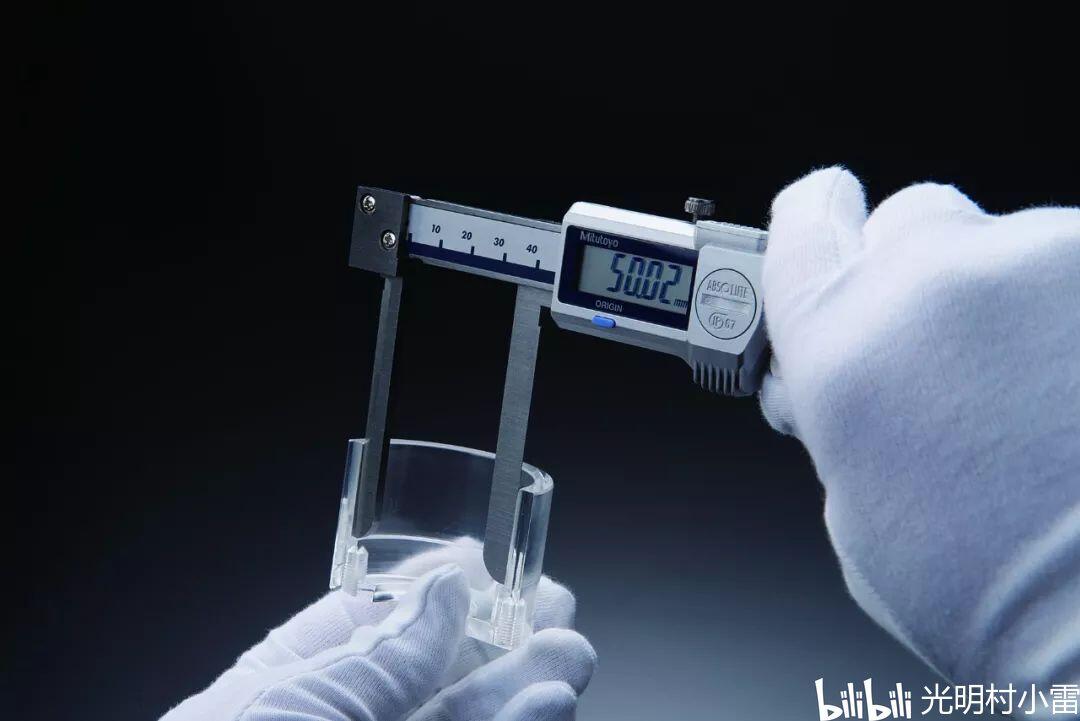

内径测量 内径卡尺
卡尺使用注意事项
M型标准卡尺例：
使用前的注意事项1. 使用少量千分尺润滑油擦拭基准端面及滑动部位。
2. 全行程移动尺框，确认是否被卡住等。
3. 清洁测量面后，使其贴合，确认下面的内容：

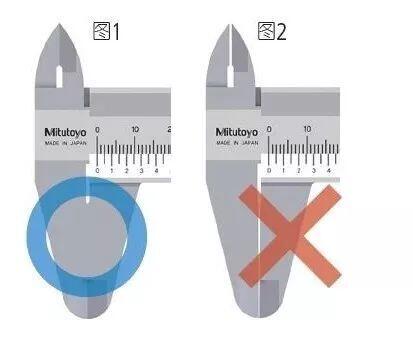

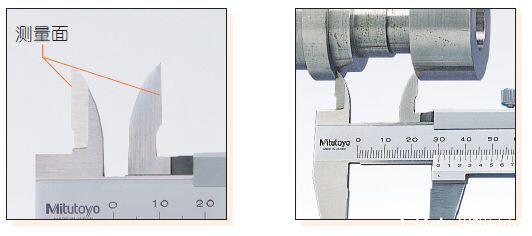

■外侧测量面：对准光源时，看不到光是正常的。（图1）
■有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。（图2）

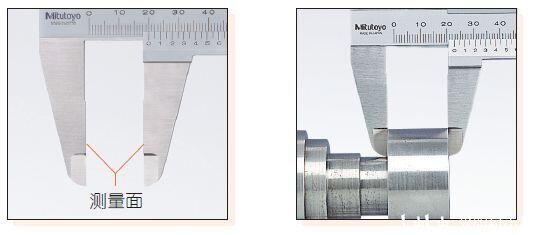

■内侧测量面：对准光源时，仅能看到一点光的状态是正常的。（图1）
■请确认基准点。（图3）
使用中的注意事项

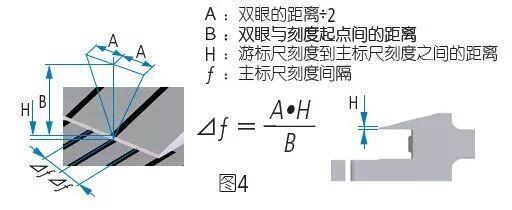

1. 读取刻度时，请将视线对准正面，注意视差。（图4）

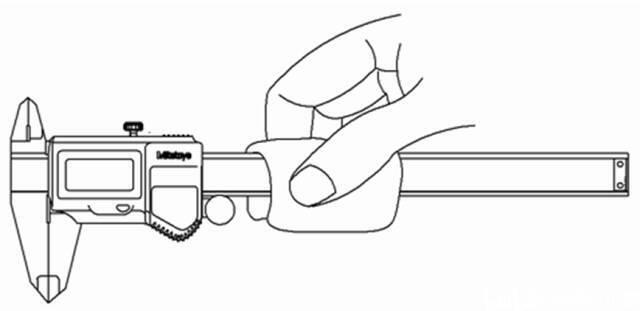

2. 测量时，请使用一定的力量，尽量在量爪根部测量。（图5）
3. 请不要在测量面倾斜的状态下测量。（图6）
使用后的注意事项
1. 使用后，确认各部位有无损伤并将整体清洁干净。
在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。
2. 将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管。（图7）

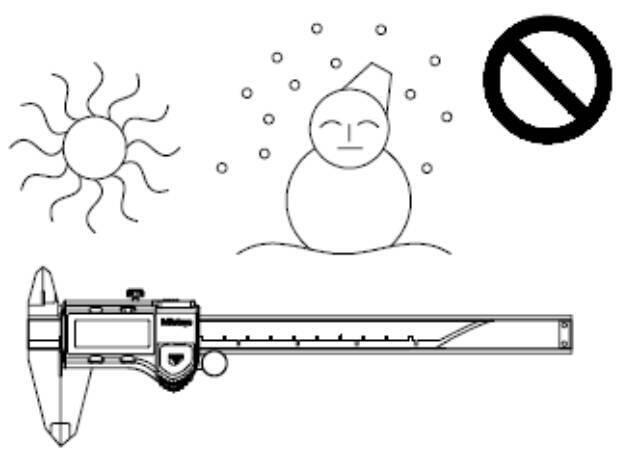

3. 不能在高温高湿、多尘埃及多油污的场所存放。
*如使用数显型卡尺，若长期不使用时请取下电池。
游标卡尺的使用方法+详细的使用步骤
游标卡尺的使用方法
一、游标卡尺介绍 游标卡尺是一种较精密量具，能较精确地测量工件的长度、宽度、深度及内外圆直径 等尺寸。常用的规格有 0～125mm、0～150mm、0～200mm、0～300mm、0～500mm 等多种。游标卡尺按其精度可分为：0.1mm、0.05mm、0.02mm 三种。
二、游标卡尺的结构
游标卡尺由尺身、游标、外测量爪、刀口内测量爪、深度尺、紧固螺钉等组成，如图1-1所示。
三、读数
游标的尺身上的刻度每格为 1mm，滑动的游标上的刻度每格为0.02mm（以精度0.02为例）。如下图所示。
第一步：确认游标卡尺精度，如图2-1所示，游标卡尺的精度为0.02mm。一般情况下我们的尺身（主尺）的读数的单位为cm，为了方便读数，我们需要化为mm，1cm=10格，所以一格为0.1cm，化为mm，即主尺一格就为1mm。
第二步：确认游标（副尺）读数，由于精度为0.02，所以如图3-1所示，游标（副尺）的一格为0.02mm，五格就为0.10mm；此时有两种游标（副尺）读数方法：
第一种：数游标与主尺（从左到右）数过去相对应的格数X0.02；例如：10格在游标上对应的位置为2，我们通过计算：10×0.02=0.20mm；
第二种：直接看游标读数：例如1就为5格，所以为0.10mm；2为10格就为0.20mm；3就是0.30,mm；以此类推；
第三步：具体读数：结果=主尺读数+游标（副尺读数）
1. 主尺读数：主尺的数值为1cm=10mm；（注意将cm转化为mm）
2. 副尺读数：大家可以清晰的看到图4-1游标（副尺）0刻度没有与10mm主尺刻度重合，所以超过了10mm，我们得从左往右读取游标刻度，看哪一个与主尺刻度进行重合；大家可以看图4-1中游标读数4这个位置刚刚好与主尺读数进行重合；我们进行计算：一共有20格X0.02=0.40mm; 或者直接读数4这个位置为0.40mm；
最终结果：10mm+0.40mm=10.40mm；
四、具体操作详细步骤：
（1）基本检查：拿出游标卡尺，进行外观检查，刻度清晰检查，是否损坏，游标是否能够正常滑动；
（2）清洁：重点清洁外量尺和内量尺和刻度，以及被测物体；
（3）校零:确认游标卡尺上的主尺和副尺0是否重合，如果未重合即万用表存在误差，需要读出误差值；
（4）进行游标卡尺测量被测物体，然后保证游标卡尺外量尺接触物体后，保证游标卡尺水平后旋转锁止螺母进行锁止，取出游标卡尺；
（5）读数：主尺+副尺；
（6）记录数据：最好测两次及以上；
（7）清洁复位。
