材料准备

• 4.4 插头（外壳随意，套个热缩管不是不能用）

• 电烙铁

• 焊锡

• 辅助工具等（夹具、镊子、助焊剂）

• 固定用胶水（非必要，推荐固化快流动性好且绝缘的）

焊接推荐多整点助焊剂，主打一个拉满，这玩意焊接时间太长会把绝缘塑料融了，虽然可能还是能绝缘，但是会巨丑。

再整点好点的焊锡，不要学我拼多多直接购入垃圾电解焊锡，半天搞不上锡，焊上了也是一坨。

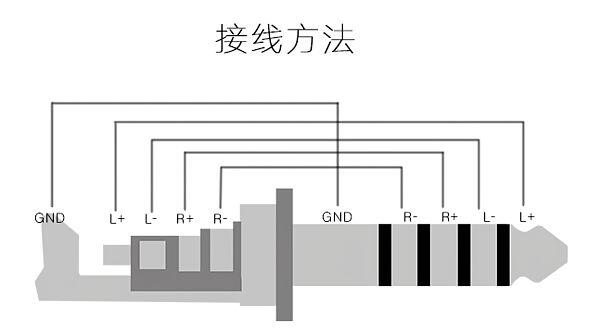

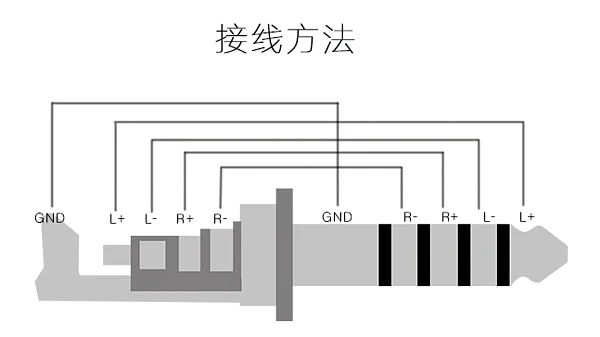

接头引脚定义图

GND 接地可以不接，实际上挺多平衡线应该都没有接这端，而且很多线也没有专门设计一股线来接这端。完全不影响使用。

编织线大差不差，推荐用普通黑色胶皮线练手。

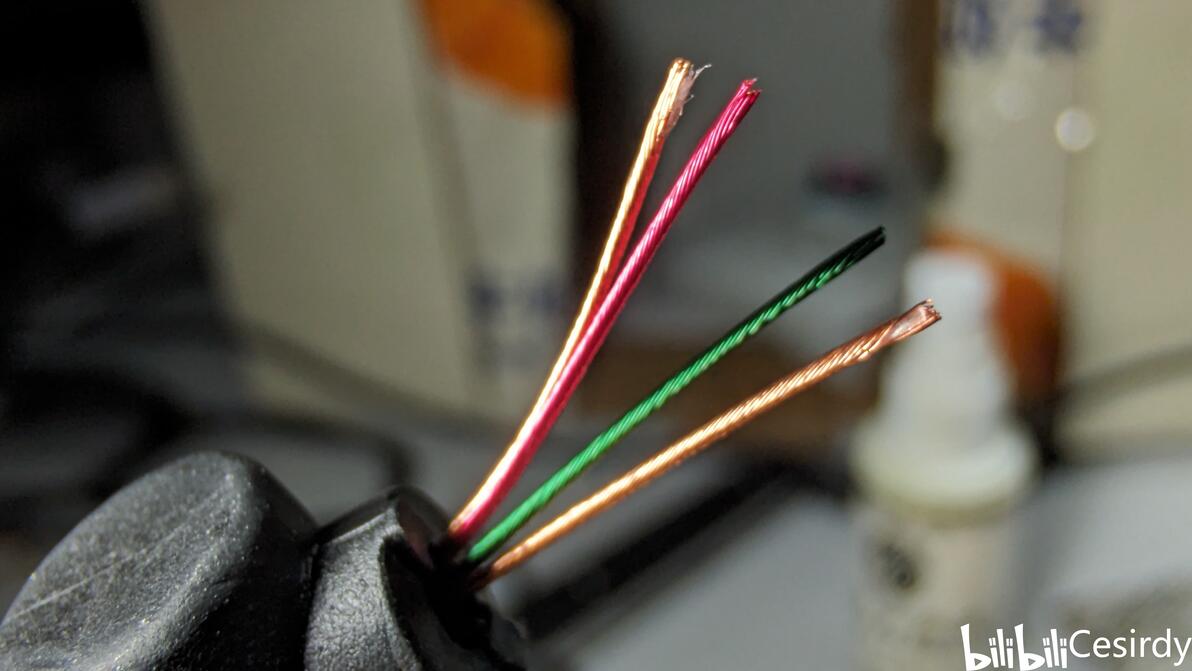

一般把线剪断，剥开线皮能看到两股铜色的线、两股分别为红绿色的线。需注意漆是绝缘层，烫开了再互相接触会短路。

推荐使用万用表测量每股线的关系，如果没有的话，可以参考下面：

• 绿线：左声道正极

• 红线：右声道正极

• 铜色：负极（可以根据紧贴着哪根线来判断左右声道）

焊接

首先剪线剥皮，找好每股线，先给烙铁头上锡，直接贴线芯上就能烫开漆层上锡。

然后直接焊上，怕翻车就助焊剂给够，尽量一击脱离。

注意：先穿过插头外壳和热缩管，不然会和我一样变成猪比

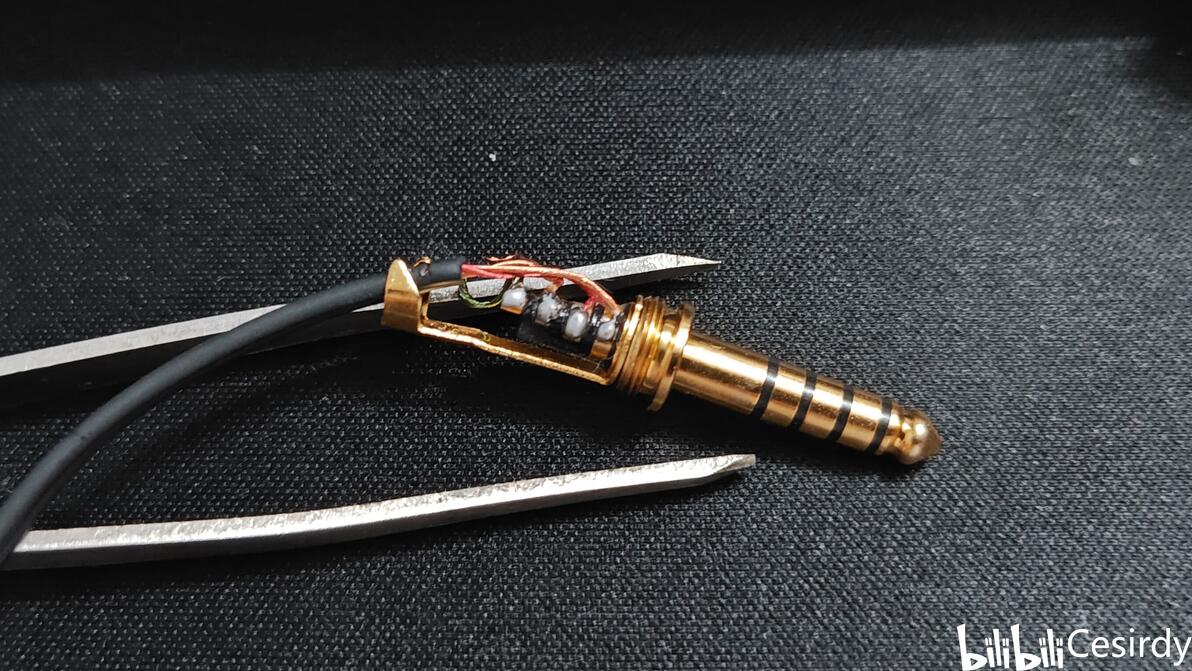

那么根据定义图接好就是这样（这条没拍好没焊好，另一条焊的比较好的没拍，法克了）：

然后把线排好，焊接的时候可以竖着焊，调好线芯方向，不然这一步会比较折磨，比如线硬了按不下去或者线芯散了断了几根。

后面尾夹可以用来夹住线，防止乱跑同时加固。

然后就可以先把外壳旋上，然后插机器上试试响不响。但是不建议这样做，最好还是有万用表测测有没有短路，不然有可能烧机器。

测试没有问题就可以热缩管套上加固，外壳旋紧，有条件可以再灌点绝缘胶加固。

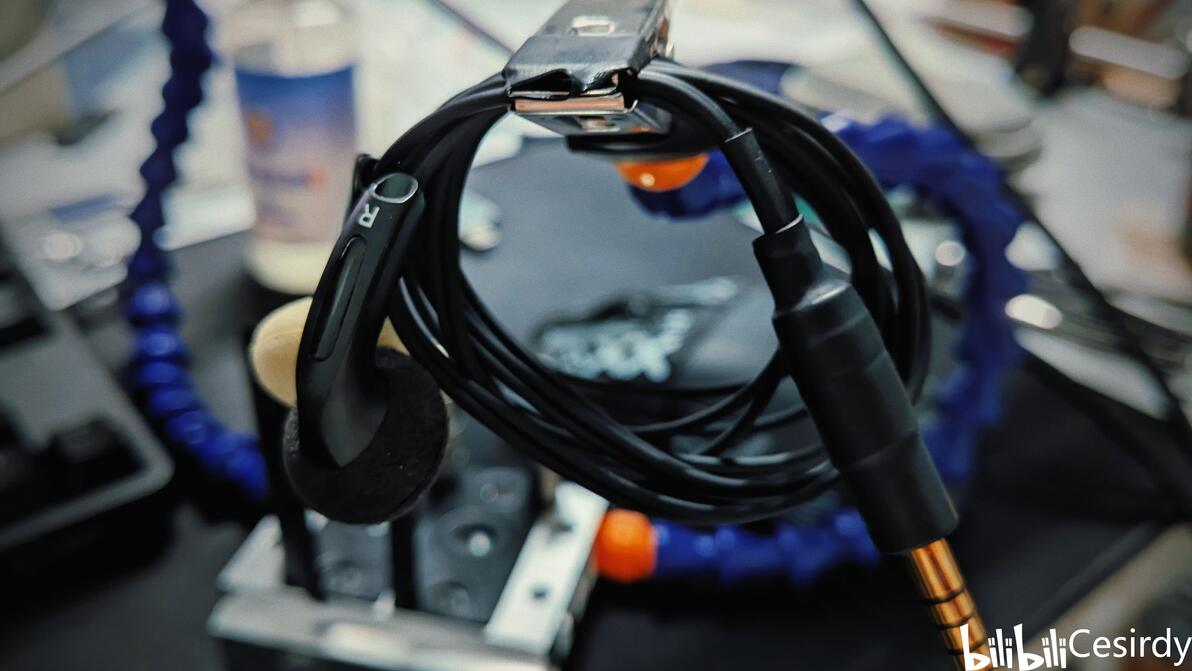

最后的成果就是这条潜 25 十周年纪念版 - 4.4 平衡接头
