SOLIDWORKS画锥度可以通过以下三种方式来实现：

第一种，通过函数方程式实现。在草图绘制完成后，进行尺寸标注选择反三角函数进行标注。比如，可以选择函数atn（arctan），设定好锥度1:16，确定即可生成锥度图形。

00:47

100个SW实用小技巧之SOLIDWORKS锥度的三种画法！

1万

0

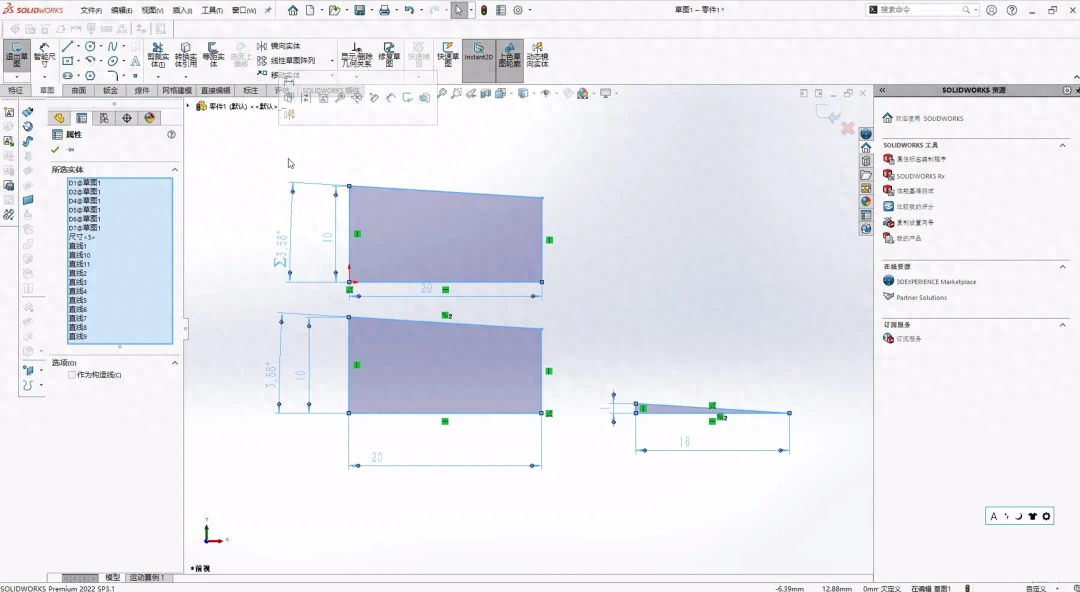

第二种，我们通过几何约束实现。最直观的形式，可以绘制一个1:16的三角形，其斜边锥度为1:16，通过平行约束设定图形与三角形斜边平行，即可创建锥度。

第三种，在拉伸特征时，设置拔模角度。同样可以通过反三角函数进行尺寸标定。
