上一期我们了解了如何在SOLIDWORKS工程图中添加材料明细表?

接下来，我们将进行对SOLIDWORKS材料明细表的设置、查看缩略图、模板保存的深度讲解。

01 材料明细表设置菜单栏

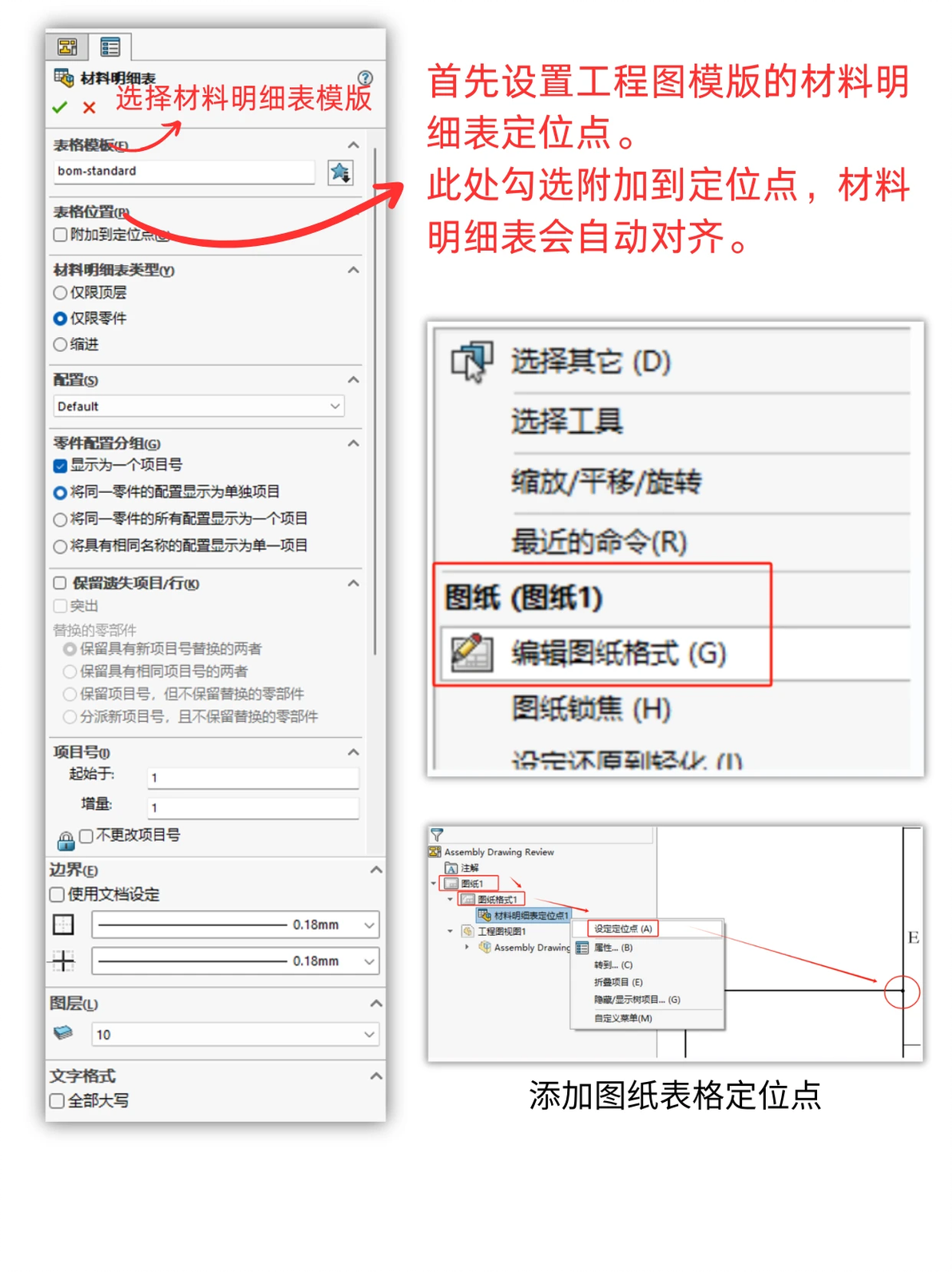

生成表格后左侧菜单栏会显示关于材料明细表的相关设置信息。我们先了解一下菜单栏设置详情：

其他设置

材料明细表类型：可根据需求限制表格内容。

配置：可切换模型配置，显示不同状态。

零件配置分组：按需求对模型配置进行分组设置。

保留遗失项目/行：对遗失零件、替换零件区别处理。

项目号：命名逻辑

边界：外框和格线的线粗

图层：选择线型

文字格式：表格中文字是否大写

02 材料明细表查看

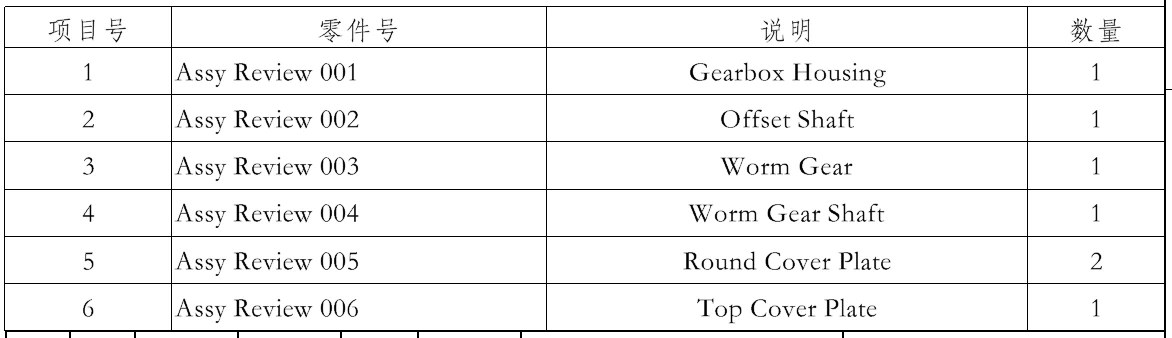

材料明细表

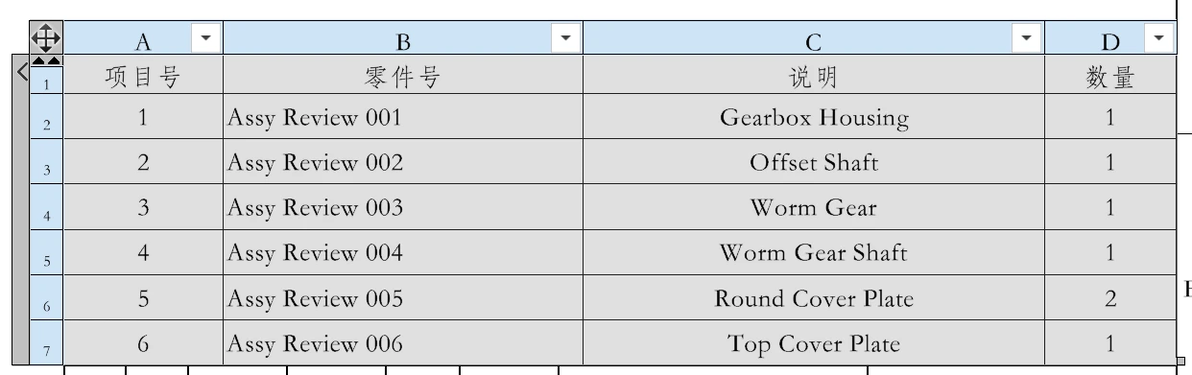

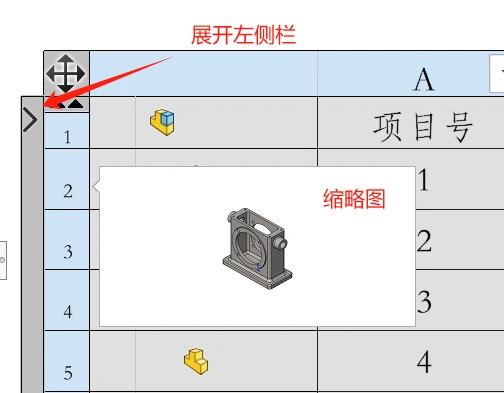

查看零件缩略图：点击表格左侧栏展开，会出现一列零件和装配图标。

鼠标悬停零件图标，会显示模型缩略图截图，鼠标移开会隐藏，不影响图纸查看和打印。

缩略图

03 材料明细表相关设置

列属性

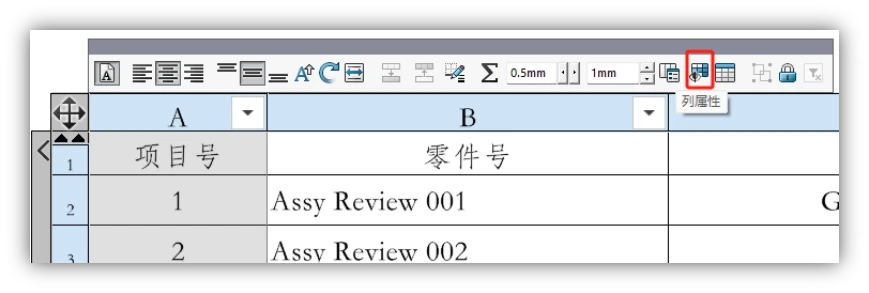

选择其中一列，点击列属性图标

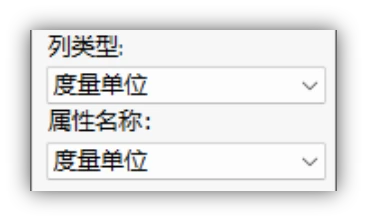

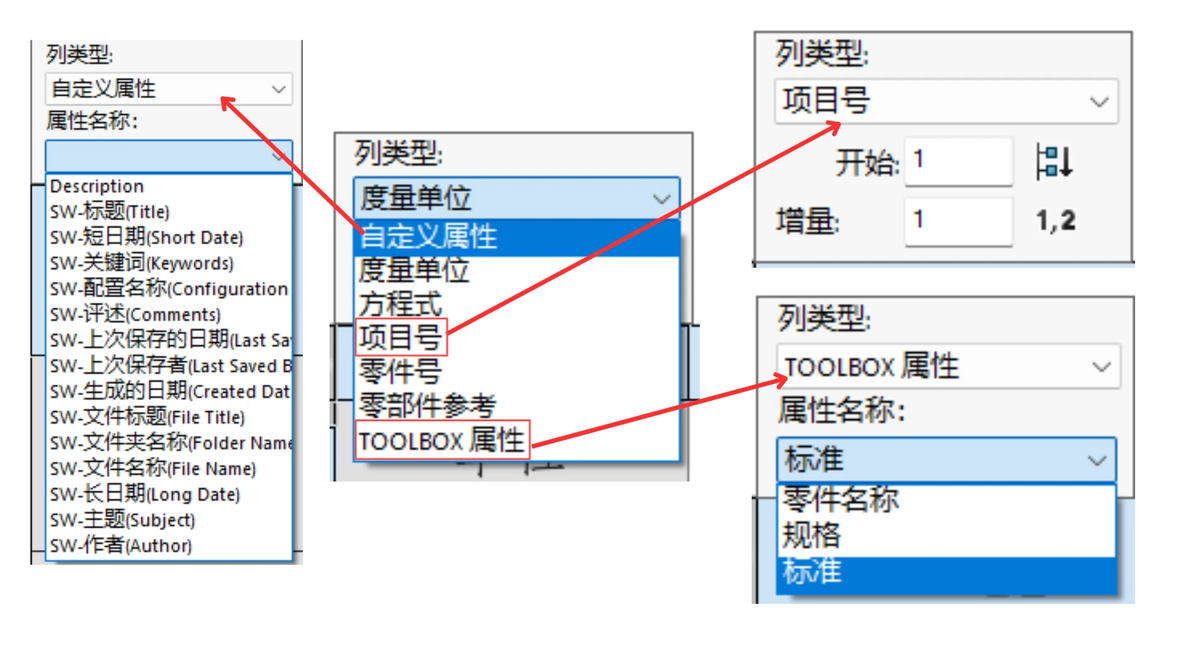

属性菜单

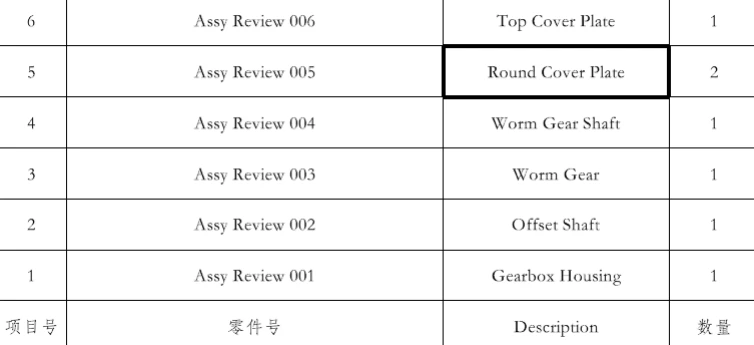

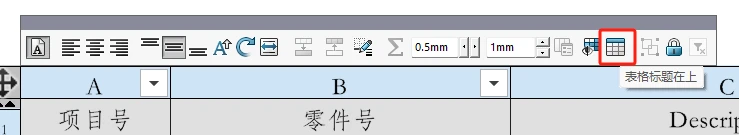

标题位置设置

方程式

为列表格添加方程式计算并定义精度。

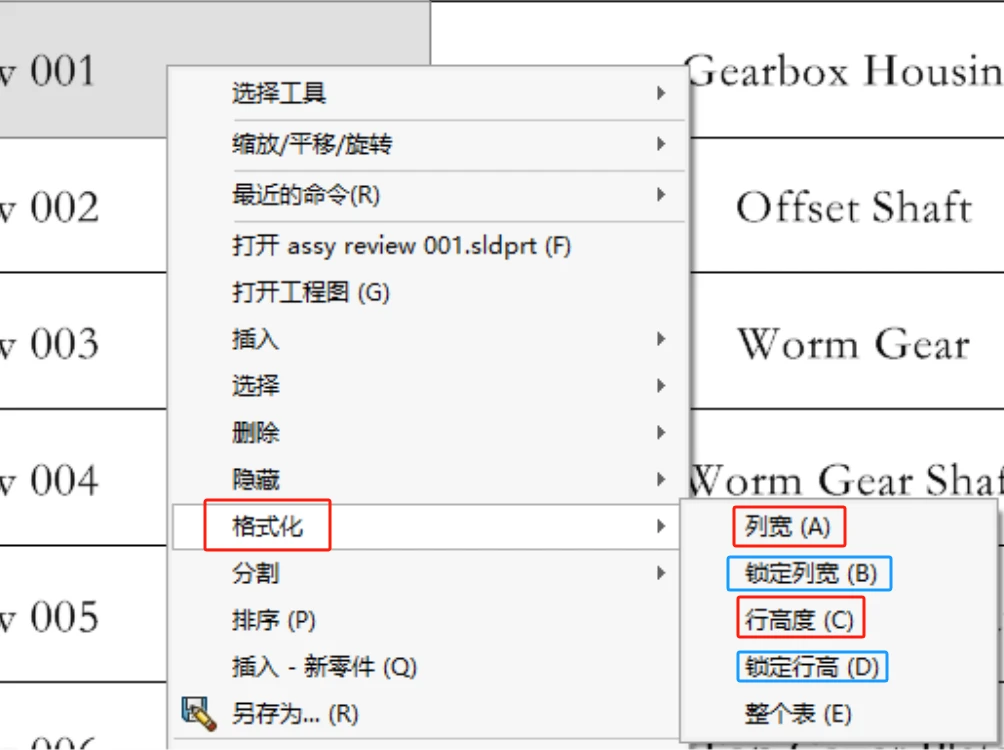

右键点击表格-格式化-调整表格宽度，高度。调整好后点击锁定，防止表格格式错乱。

行高、宽度

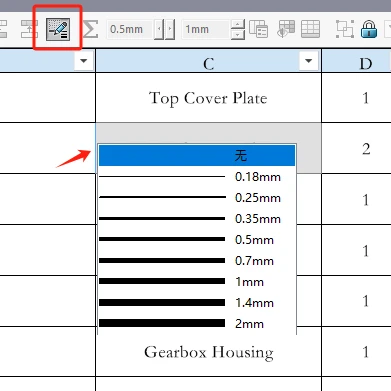

修改表格中线段粗细

点击其中字框，点击弹出选项中边界编辑选项。选择一条线段修改线段粗细。

04 材料明细表模板保存

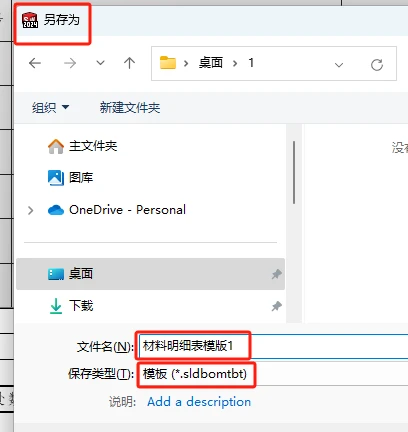

右键点击材料明细表，另存为选择模版，也可以导出为其他格式。

料明细表重用：

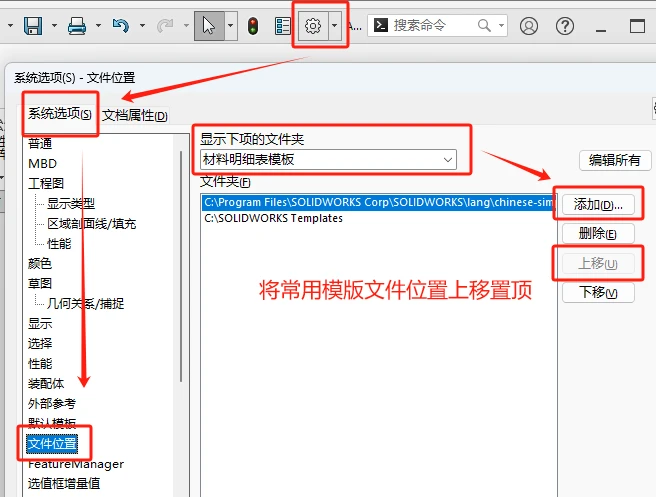

点击设置-系统选项-文件位置-材料明细表模版-添加-上移

材料明细表模版设置

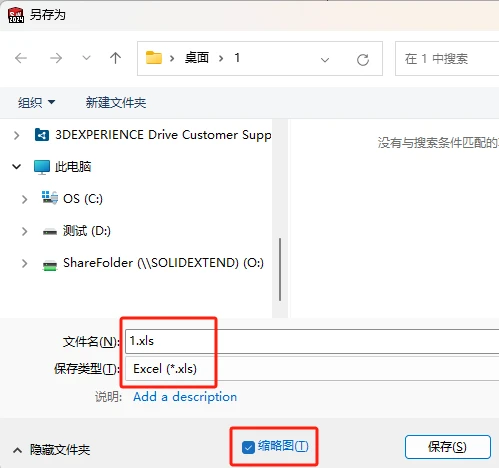

另存为EXCEL表格

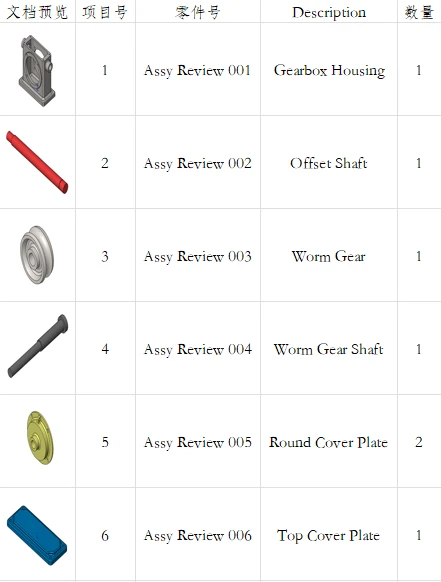

带缩略图表格

SOLIDWORKS材料明细表不仅能够为生产提供清晰、准确的物料清单，还能作为项目管理、质量控制及成本估算的重要依据。通过在SOLIDWORKS设置自己的材料明细表模板，可做到三维模型和二维工程图的联动，快行动起来吧!
