6:国产8052运算放大器,频率扫描,测试实录。LTSPICE仿真
采集与检测设备
编辑于 2026年06月22日 09:21
收录于文集
共8篇

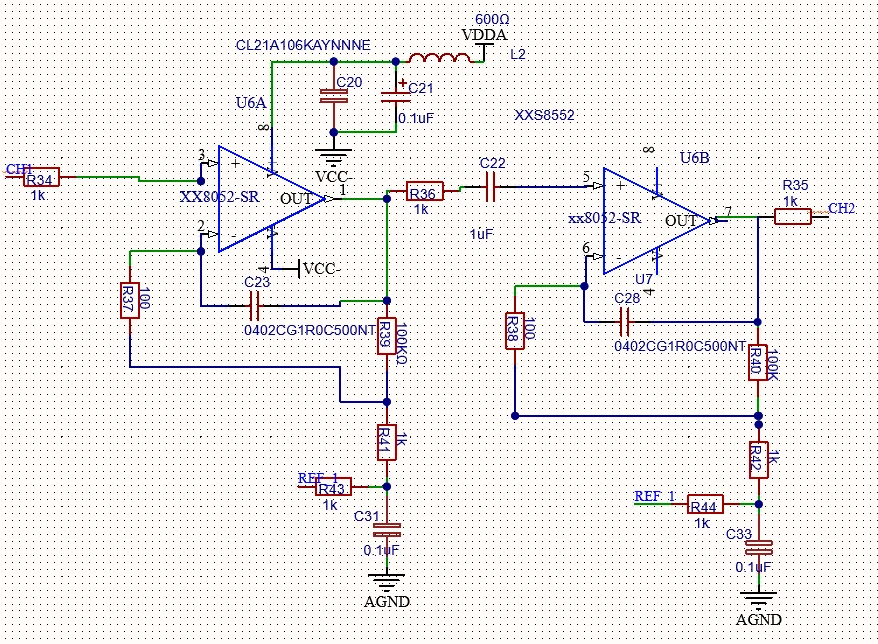

对国产GS8052的AC扫描记录，SCH如下，接入CH1,CH2,CH1与OUT1连接：测试时已考虑探头补偿及接地影响，数据为相对比较值。

代码块
markdown
自动换行
复制代码
信号源(5kΩ内阻)
    → 1kΩ
    → GS8052第一级 反相放大(×100)
        ├─ Rf=100kΩ (反馈)
        ├─ Rin+=1kΩ (输入)
        ├─ Rin- =100Ω (Rf接到这里)
        ├─ 1kΩ + 0.1μF 串联 → REF (偏置/滤波)
        └─ 1kΩ 并联 → REF (直流偏置)
    → 1kΩ + 1μF 级间耦合
    → GS8052第二级 反相放大(×100)
        ├─ Rf=100kΩ (反馈)
        ├─ Rin+=1kΩ (输入)
        ├─ Rin- =100Ω (Rf接到这里)
        ├─ 1kΩ + 0.1μF 串联 → REF (偏置/滤波)
        └─ 1kΩ 并联 → REF (直流偏置)
    → 第二级接1kΩ
    → 到设备内部电路 33kΩ/4.7kΩ 衰减网络(→GND)
    → GS8052第三级 电压跟随器(缓冲)
    → 采集ADC

总增益：
A_total = 0.16 × 100 × 0.5 × 100 × 0.125 = 10,000/100 = 100倍
G_total = 20log₁₀(100) = 40dB
复制成功

设置 Ch1,2的采样频率,这里是1.9M,

StartFrequency(HZ): 设置10k,

SteppedFrequency(0.1kHZ): 设置5k,

Repeart: 设置1, 设置更大可以让结果更加精确,但是速度慢,

Points: 100,打开频率扫描结果。扫描点数100点，仅作趋势参考，精细扫描建议增加点数。

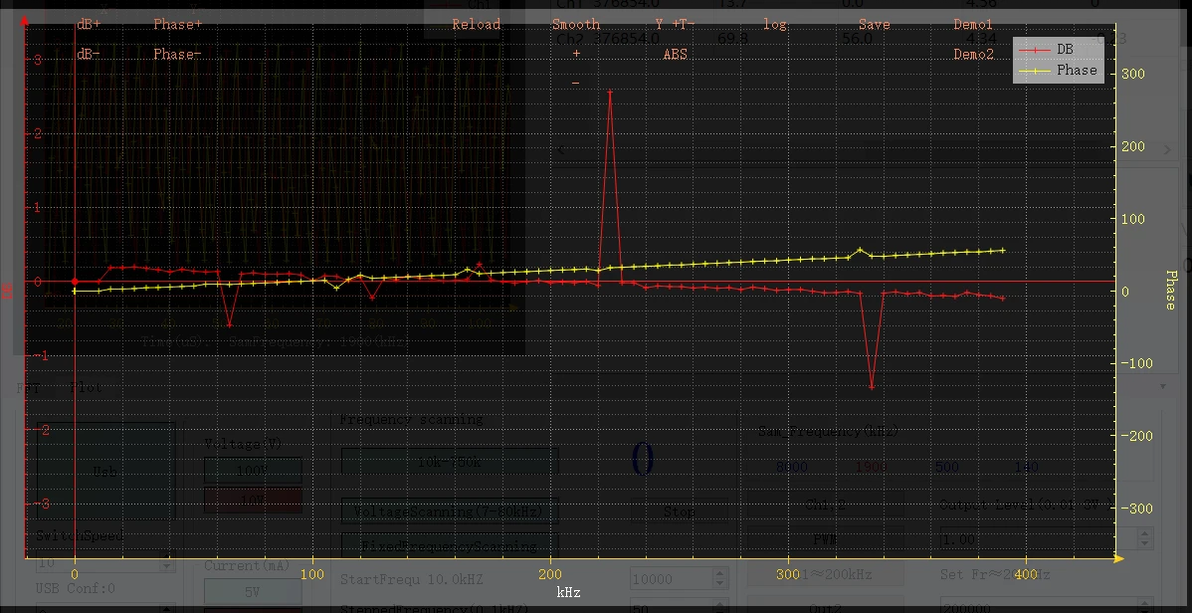

现象：红线（增益）在低频接近0dB基准，约200kHz处出现尖峰（可能是电源噪声或谐振），随后下降。

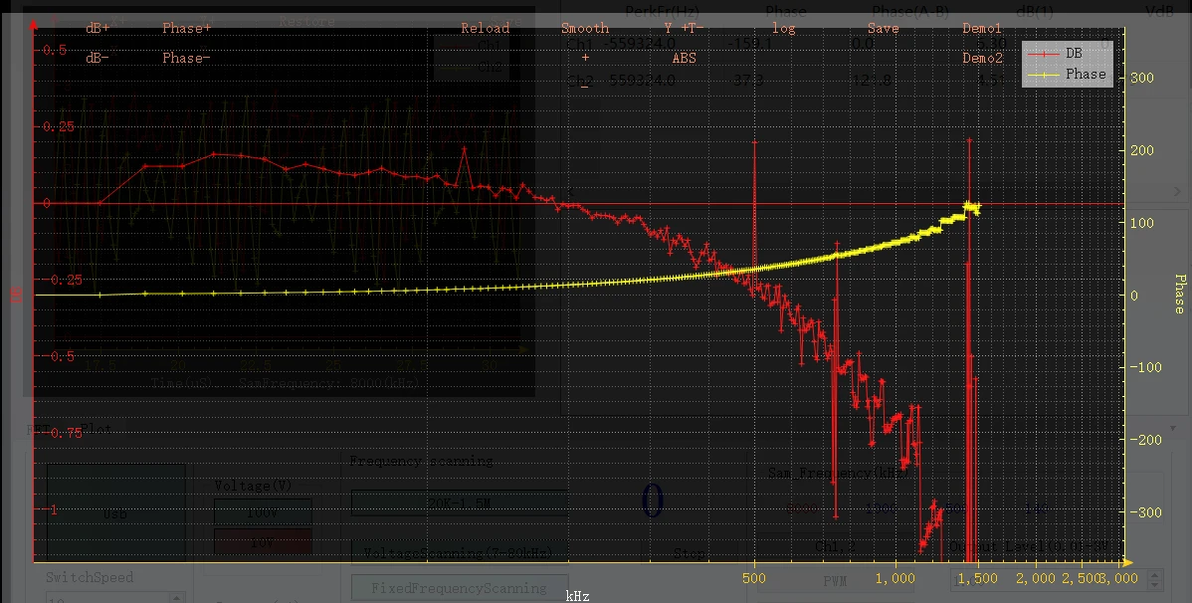

设置 Ch1,2的采样频率,这里是8M，再次扫描,打开频率扫描结果。

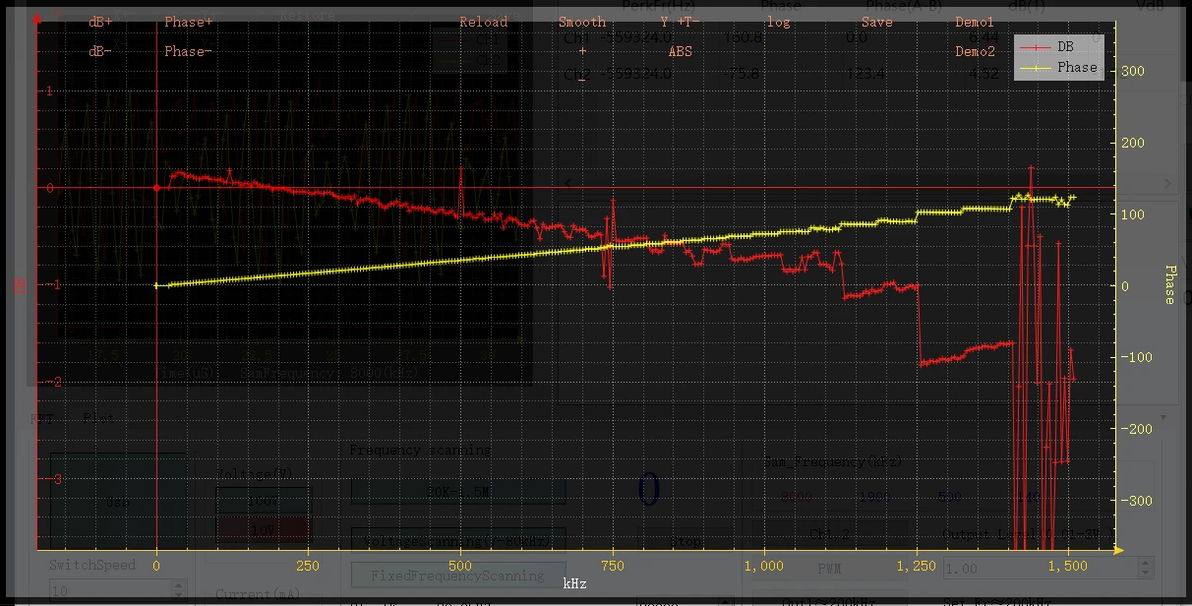

log图：

代码块
markdown
自动换行
复制代码
增益曲线在约0.8~1MHz处从直流增益下降约1dB，随后在约1.5MHz处达到-3dB带宽点。
对于总增益100倍的链路，1.5MHz处-3dB对应有效GBP = 100 × 1.5M = 150MHz，
与标称GBP=150MHz**吻合**。
复制成功

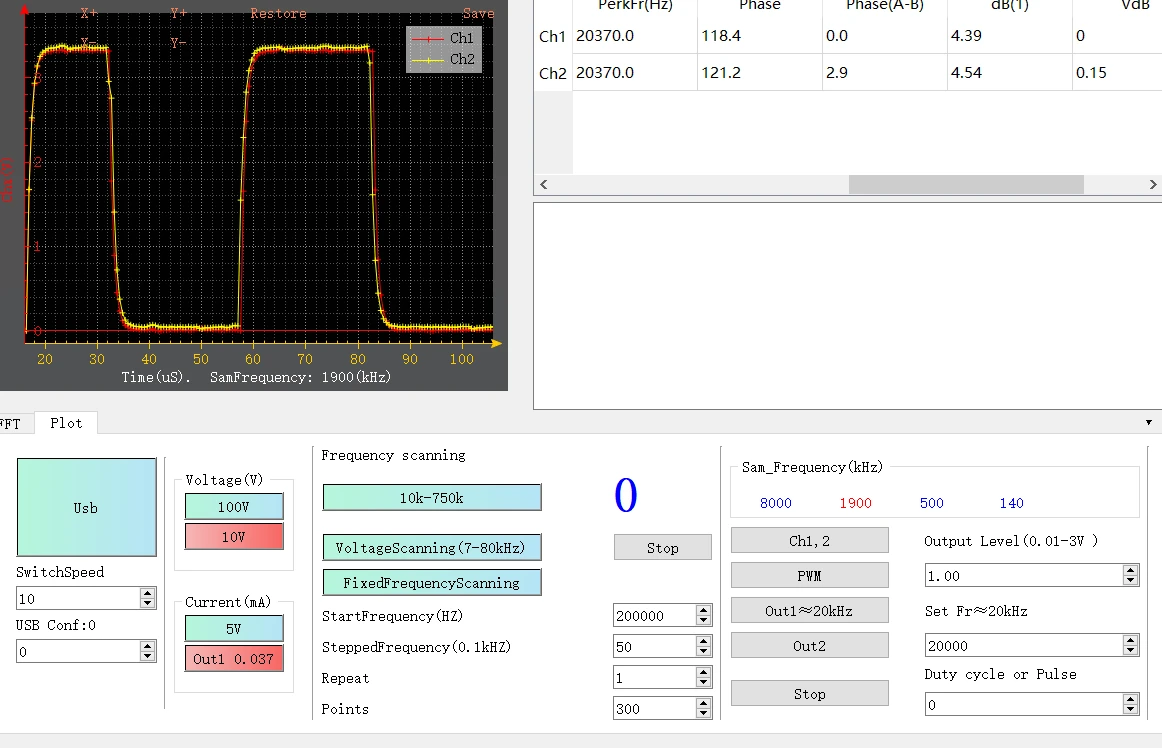

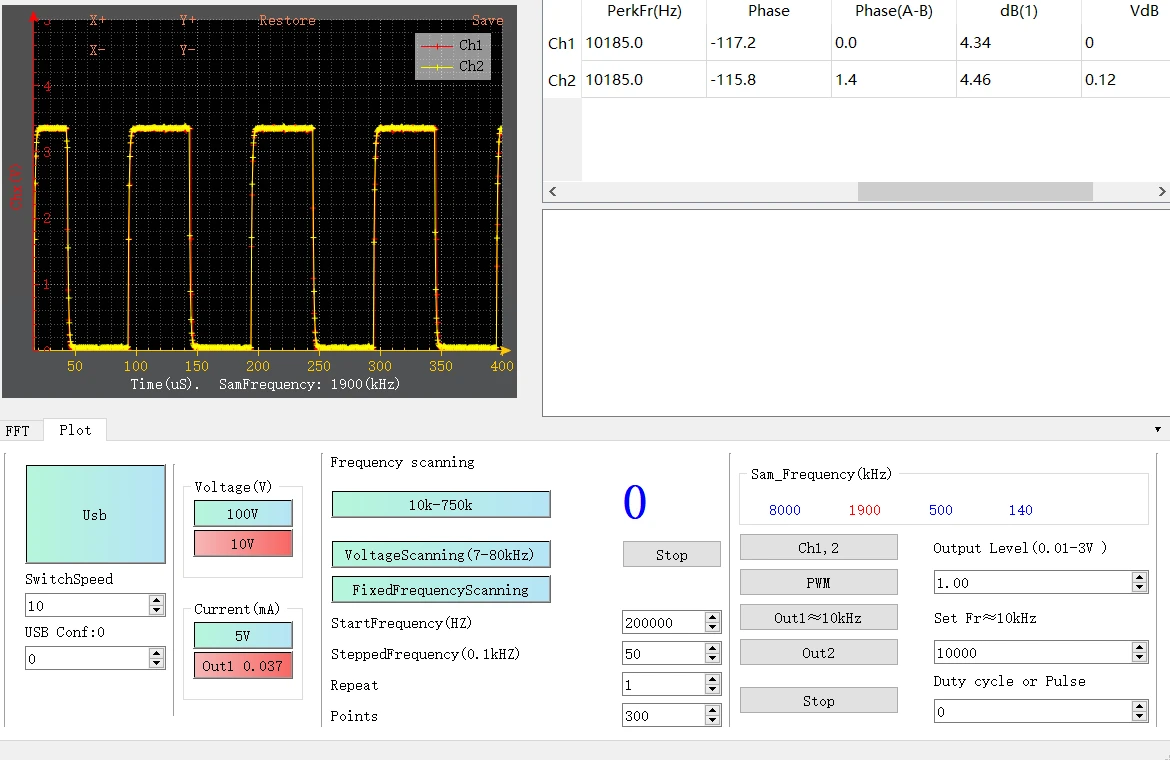

然后试试PWM情况：10k和20K。

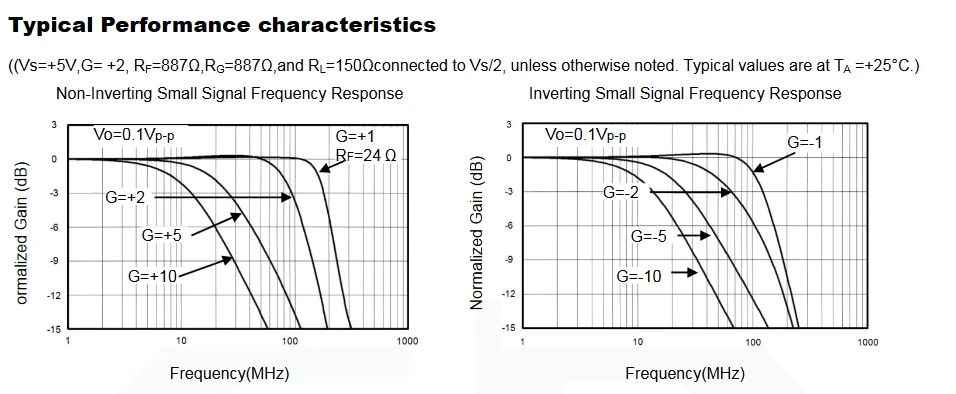

查询数据手册带宽部分：国产的与国外的。

代码块
markdown
自动换行
复制代码
20kHz PWM图目测输出噪声5mV。
按总增益100倍计算，输入等效噪声 = 5mV/100 = 50μV。

与国外AD8052对比：
国产GS8052在实际100倍增益链路中测得-3dB带宽1.5MHz，
对应有效GBP = 100 × 1.5M = 150MHz，与标称150MHz**吻合**。
与AD8052（GBP=110MHz）相比，同增益下带宽高约36%（1.5MHz vs ~1.1MHz）。
但需注意：此优势部分来自分压网络将实际增益从标称10,000倍降至100倍
（提升了带宽），这是运放GBP的物理规律，而非芯片本身"碾压"进口。
国产核心优势仍是性价比（成本1/5~1/10）。

附带国产GS8052参数：
增益带宽积(GBP)    150MHz
输入偏置电流(Ib)    1pA
输入失调电压(Vos)    2mV
每个通道供电电流    2.8mA

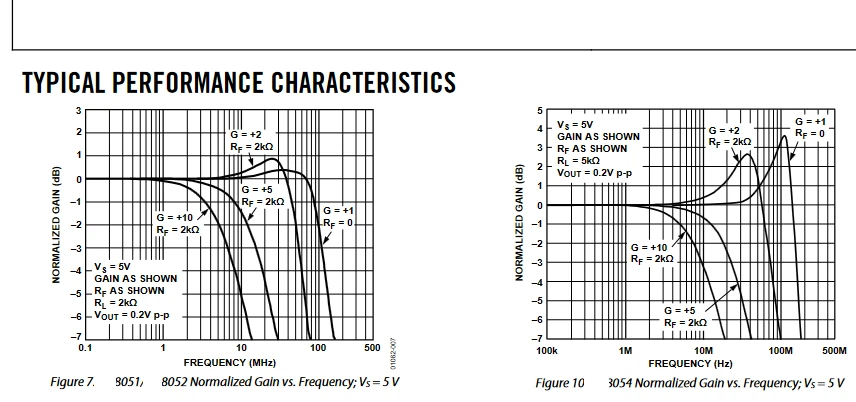

国外AD8052参数：
高速及快速建立(5V)
-3dB带宽：110 MHz (G = +1)
压摆率：145 V/μs
0.1%建立时间：50 ns
单电源供电
输出摆幅达到任一供电轨25 mV范围内
输入电压范围：−0.2 V至+4 V；VS = 5 V
视频规格(G = +2)
0.1 dB增益平坦度：20 MHz；RL = 150 Ω
差分增益/相位：0.03%/0.03°
低失真
总谐波失真：-80 dBc（1 MHz，RL = 100 Ω)
复制成功
