DDR3存储单元结构和原理

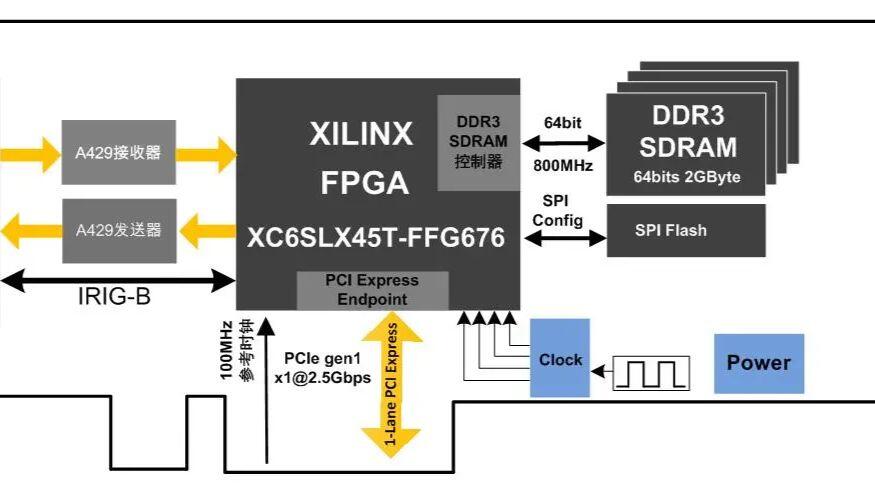

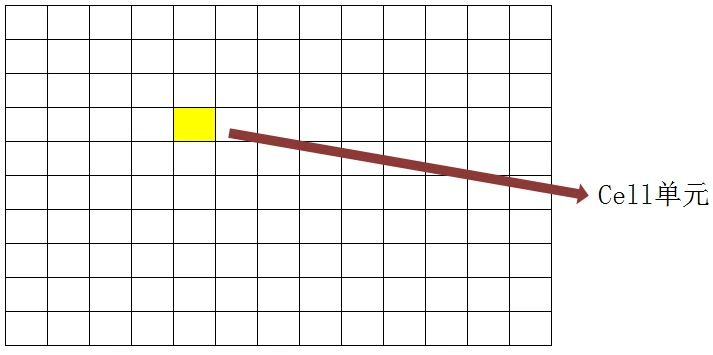

DDR SDRAM是类似一个网格阵列，其中基本存储单元称之为cell。
每个Cell包含一个电容Cbit和一个FET管，能存储一个bit的数据。如下图：

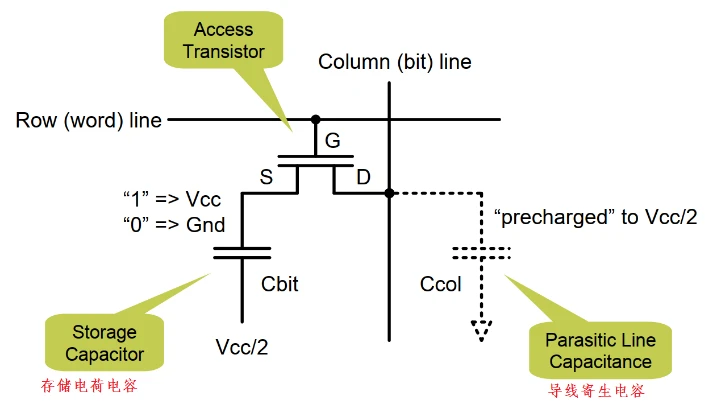

一个基本存储单元结构图如下图,storage capacitor为一个基本存储单元，当access transitor被选通时，可读可写；Row(word)line称为字线，也就是DDR的行地址线，它连在了FET的g极。通过控制字线电压就可以控制FET的开启与关闭了，也就可以对Cbit电容进行充电或者是放电了。Cbit里面如果存储有电荷，即S端电压为VCC，那么就是存储的1，否则就是存储的0，Ccol为寄生电容。

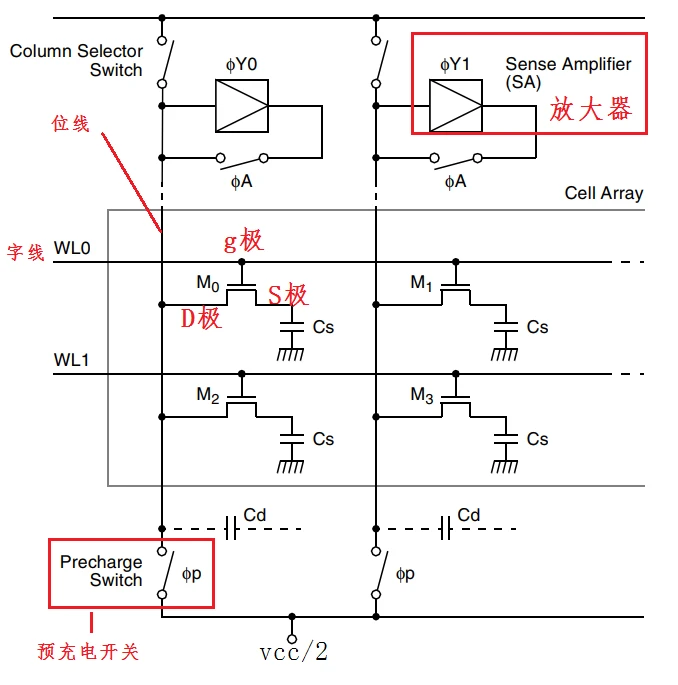

一个3行8列的SDRAM存储阵列如下图所示：

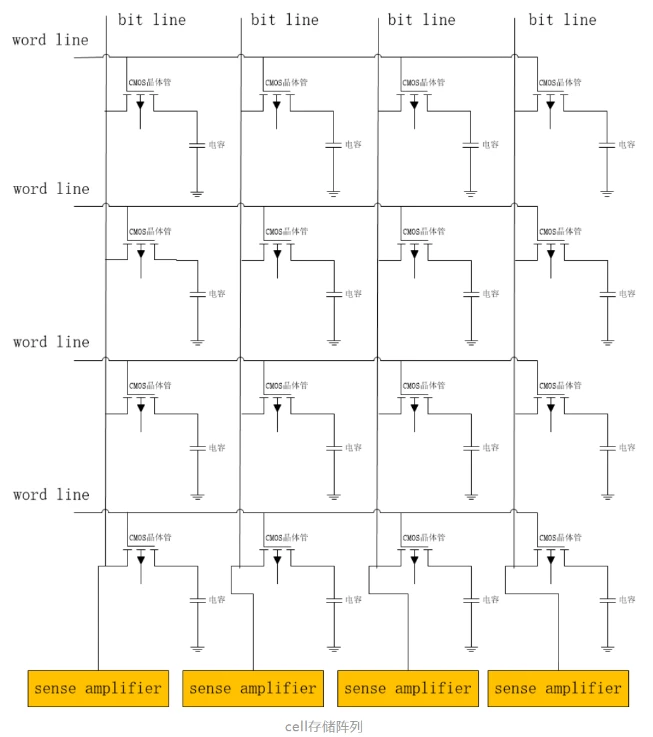

为了存储更多的bit，可以用如上的DRAM单元组成存储阵列。行对应的是word line，即字线。列对应的是bit line，即位线。当某一行的字线上通电后，这一行的cell上的电容就会经过位线进行充放电。通过读取位线上的电压变化，就能判断存储的是0，还是1。由于电容很小，打开字线后产生的电压波动也很小，所以在读取的时候，要经过sense amplifier进行放大。
每个位线都接在一个放大器上，由于每个cell的电容太小了，在读某一bit前，先对bit line进行precharge。预充的电压为工作电压的一半。这样在打开字线后，位线上的轻微变化也能被放大器捕捉到，并在本地还原、暂存字线对应整行cell的电压。其实，当读了位线(电容放电)后，电容上的电荷就会发生了改变，这是一种破坏性读出。为了解决这个问题，就需要放大器在读取cell存储的数据后，利用暂存的cell电压写回字线单元行。
DRAM刷新
由于cell的电容很小，并且CMOS晶体管在关闭的时候，也存在漏电，这样电容上的电荷也在随着时间的变化，逐渐变少。时间一长，存储的信息就会丢失。为了解决这一问题，具体做法是对于每个单元行，每过一段时间就自主地进行读取，等放大器暂存好信息后就立刻将其写回行。关于单元行的刷新时机也很有讲究，一般每64ms内就要对cell阵列进行一次全面刷新。
DRAM的读写
读操作过程：

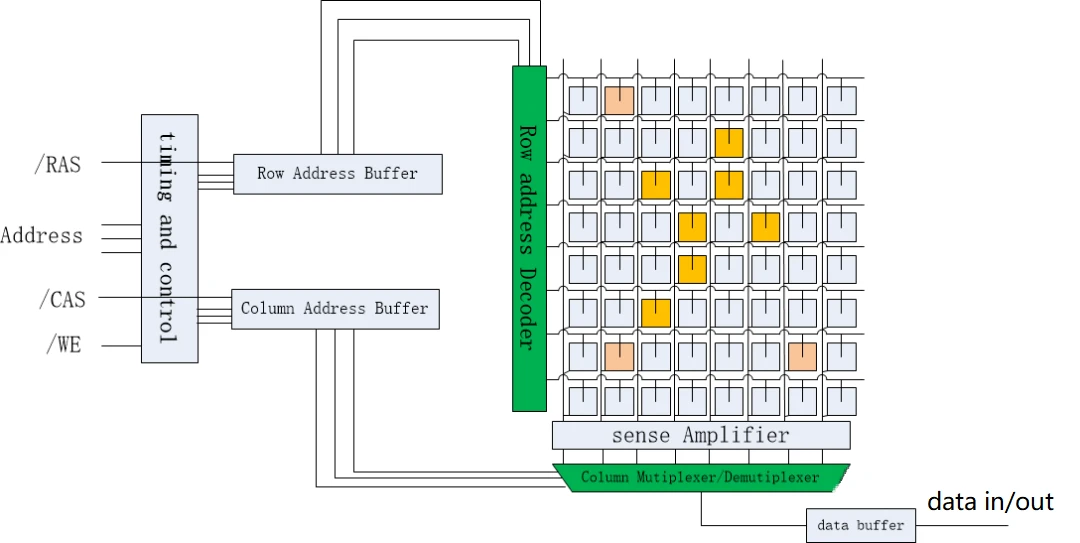

在读取DRAM芯片上单个比特数据时：* 读取前，先给各条位线预充电(也称为precharge)，即把位线电压拉高到供电电压的一半。拉高到一半的目的是和cell电容电压形成电压差，从而在打开单元行时，可利用电容的微弱充放电产生电压波动。预充电完成后，就可以断开位线与预充电电源的连接，此时位线处于悬空态，电压会保持为供电电压的一半。
开始读取，首先在地址总线上输入行地址，稍后立刻置“行地址选通”(即RAS)有效，置RAS有效后，DRAM芯片就把行地址缓存下来。
缓存好行地址之后，就把行地址送入译码模块，译码模块把行地址译码成独热码，独热码的每一位都接到对应的字线，然后把其中一条字线的电压值拉高。
把地址线上的地址从行地址转换成列地址，转换成列地址之后，外界会置“列地址选通”有效，然后DRAM会把列地址缓存起来。
拉高的字线所对应的单元行被打开，即单元行的所有晶体管导通，单元行的各个cell电容和位线连通。 如果cell保存比特信息1，即cell电容的电压等于供电电压，此时cell电容电压高于位线电压，电容放电，位线的电压稍稍上升。 如果cell保存比特信息0，即cell电容的电压等于地电压，即0电压，此时位线电压高于cell电容电压，位线向cell电容充电，位线电压稍稍下降。
放大器捕捉位线上的微弱电压波动，通过“差分感测”在本地生成并暂存cell电容电压。 如果cell电容等于供电电压，那么位线电压稍稍上升，放大器比较此位线和另一条基准线的电压，通过模拟电路的反馈来放大两者的电压差，最终在本地生成一个等于供电电压的输出电压，并用锁存器把输出电压锁存下来。 如果cell电容电压等于0，放大器最终生成等于0的输出电压，并用锁存器把0电压锁存下来。
放大器锁存好行数据之后，把行数据送往多到一选择器。
列地址缓存就把列地址送到多到一选择器，多到一选择器根据列地址，把单元行中的某一位送到输出线。
输出之后，还需要把放大器的数据写回到单元行，即根据放大器的锁存值，把位线拉高到供电电压或是0电压，位线向cell电容充放电，充放电结束之后，就可以关闭字线。
写回数据并关闭字线之后，连接位线和预充电电源，给位线预充电到供电电压的一半，为下一次读写做好准备。
读操作步骤：
关闭所有字线，W0，W1…Wn。让所有FET均不导通。
将位线B0通过预充电开关Precharge（图中未画出）拉到Vcc/2，即VB0=Vcc/2。（这个操作就是预充电Precharge）。
断开预充电开关Precharge Switch，停止充电。
将W0置为高电平Vcc，此时Cell0的FET导通。

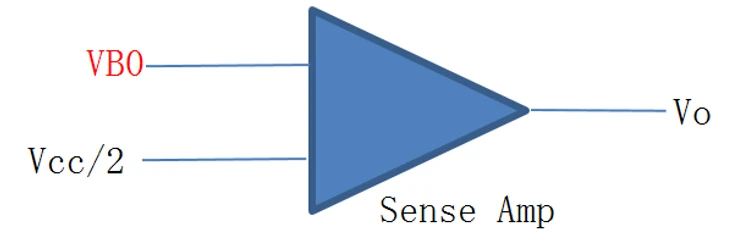

如果原来存储的是1，Cbit电压大于VB0，那么Cbit会对字线B0充电，使得VB0>Vcc/2，此时VB0经过放大器Sense AMP后放大电压到VCC电平，即读出1。
如果原来存储的是0，Cbit电压小于VB0，于是字线B0会对Cbit充电，使得VB0<VCC/2，此时VB0经过放大器Sense AMP后电压被拉直GND，即读出0。
DRAM写操作过程
写过程和读过程比较类似，就不详细描述，主要描述有差异的地方：* 位线预充电到供电电压的一半。
输入、缓存行地址，译码行地址，开通单元行，开通单元行后位线产生电压波动，放大器捕捉电压波动并还原、暂存行数据到本地。
输入、缓存列地址，与此同时置写使能有效，并在Data Buffer存进写入比特，注意，Data Buffer在读取DRAM时用来暂存输出比特，而在写DRAM时则用来暂存写入比特。
把写入比特送到一到多分配器，分配器根据列地址把写入比特送到对应的放大器中，放大器根据写入比特改写本地暂存值。
放大器根据暂存的电压值刷新单元行，刷新完毕后断开单元行的字线，刷新完毕后，重新给位线预充电，为下一次读写做好准备。
总的来说，读取一个比特的总体过程：获得行号，译码行号，开启单元行，放大位线电压波动并暂存数据到放大器，获得列号并根据列号选择一位进行输出，写回数据，关闭字线，重新预充电。 写一个比特的总体过程是：获得行号，译码行号，开启单元行，放大位线电压波动并暂存数据到放大器，获得列号并输入写入数据，根据列号把写入数据送到放大器并改写暂存值，写回数据，关闭字线，重新预充电。
那么要访问的一个字节的其他7bit是不是也存在这些单元行里？答案是否定的。 其实，还存在7个这样的bit存储阵列，其中相同的行列地址在这7个bit存储阵列相同位置取出相应的bit，这样便得到了完整的8bit(一个字节)数据。
另外，在读写过程中，时间主要消耗在“开启单元行”与“放大电压波动并暂存数据”。单元行的栅极可以抽象成一个个电容的并联，因此字线的拉高就是给这么多电容充电的一个过程，这将是很耗时及耗电的。由于放大器大部分是模拟电路，所以他的工作也不快。那么怎么提高DRAM的读写速度呢? 关键点在放大器的缓存区(row buffer)，它缓存了单元行，但是一般我们只取出了其中的一个bit。如果要想提升速写速度，那就还访问这个单元行的其他bit，这时会直接从row buffer中取出相应的数据，不需要经历开启单元行、放大、读写数、写回的耗时过程。
写操作步骤：
写0
1---首先将位线B0拉低
2---然后将W0拉高，打开FET，Cbit通过B0放电置GND
3---拉低W0，完成写入0
写1
1---首先将位线B0拉高
2---然后将W0拉高，打开FET，Cbit通过B0充电至VCC
3---拉低W0，完成写入1
