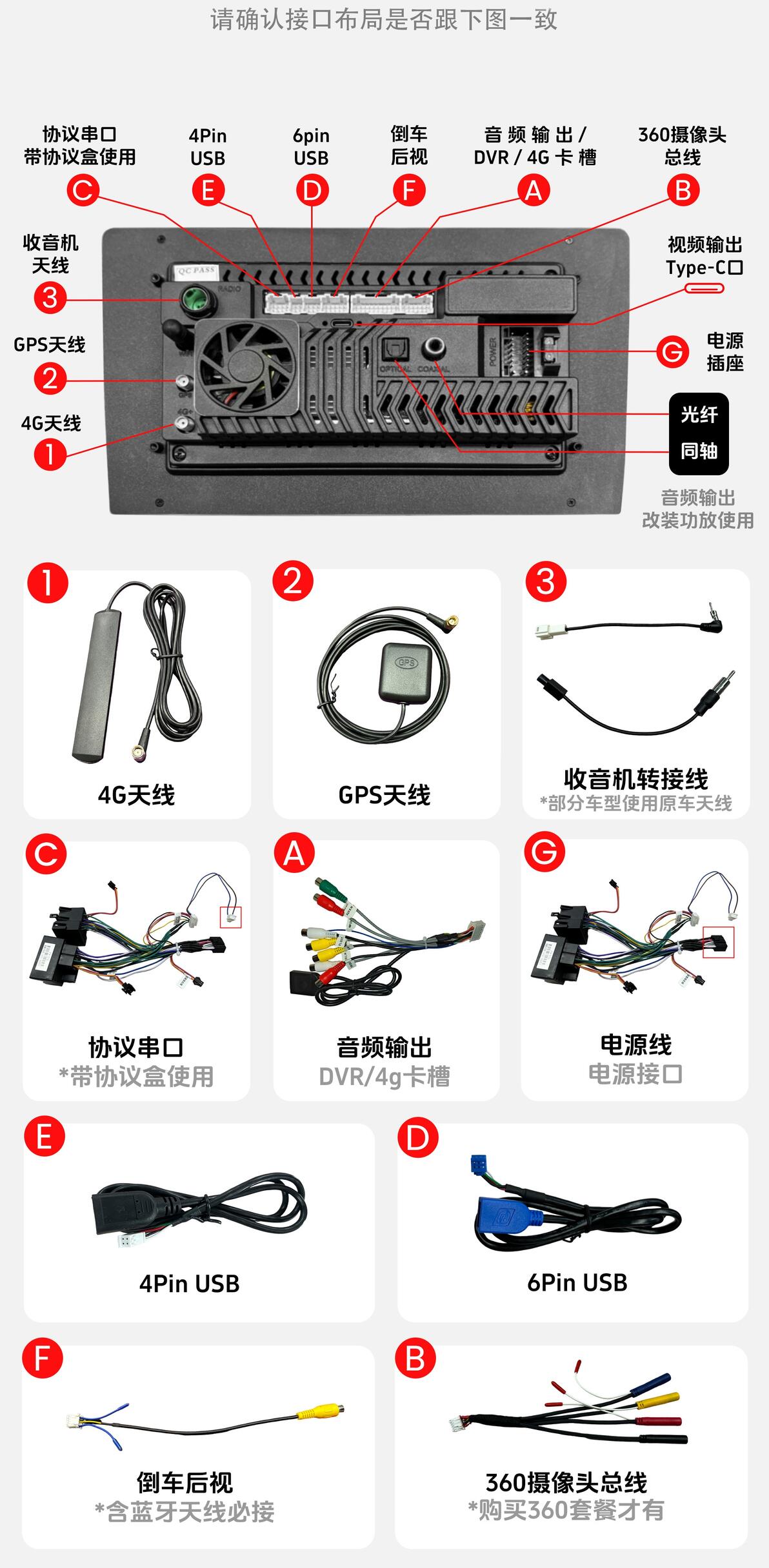

下图是7870样机，如型号不同可能存在接口不一致，配件不同情况，故仅供参考。

A区线说明(音频输出/输入都是低电平，无法直接接喇叭)

①功放控制线

②视频输入1(接原车右视，在车机AUX打开查看)

③AUXINL左音频输入

④AUXIN R右音频输入

⑤AUXROUT右音频输出

⑥AUXLOUT左音频输出

⑦重低音输出 SUB OUT(需接有源低音炮，无源低音炮需外接功放推动)

⑧MIC麦克风(可以接外置麦克风)

⑨卡槽线(可以放入手机卡)
