首先，这本应是一则动态。因图片（以及B话）过多遂转为专栏。

本文主要整理了国产TQ12-G型电子计算机使用的13种专用集成电路芯片的显微摄影。

序

图强-12计算机家族是上海无线电十三厂于1972-1973年开始生产的一种小型化台式计算机（其实就是计算器，当时国内对于计算机和计算器并没有明确的区分）。以系列型号来看，从最原始的TQ12-A到已知最末期的TQ12-H2型，一共经历了ABCDEFGH八个大版本（这不废话么）。该系列计算器功能相对简单，支持12-16位数字运算，可以计算定点数加减乘除法、整数次幂阶乘、支持堆栈深度1级（根据型号不同各异）。

除早期A型使用TTL+分立元件、末期H2型使用进口主控芯片外，其余型号均使用国产P沟道MOS集成电路。

从数据处理方式来看，A、B型使用4bit并行8421BCD码处理方式，D、G等型号采用串行8421处理方式。根据相关资料，TQ12-B型主频10kHz；TQ12-G型主频100kHz，指令周期约0.7ms，每秒钟可进行1600次12位*4bit十进制加法，或十万次1bit加法。

在所有的型号中，TQ12-G型应用最为广泛，产量非常巨大。除上海无线电十三厂原厂的TQ12-G型原型机，还有上海通讯器材厂的ST-01、上海新沪无线电厂的XH-1、四川峨眉无线电厂的EM-1B、广东江门无线电厂的MTD-13等，均使用TQ12-G同款芯片和电路连接。以上几个型号生产时间主要集中在1977-1980年期间，总产量预估在几十万台，是当时国内供不应求的“网红产品”。至今在各种二手市场和各地地摊依然能经常见到这种计算器，并且以相对较低的价格就可以买到。

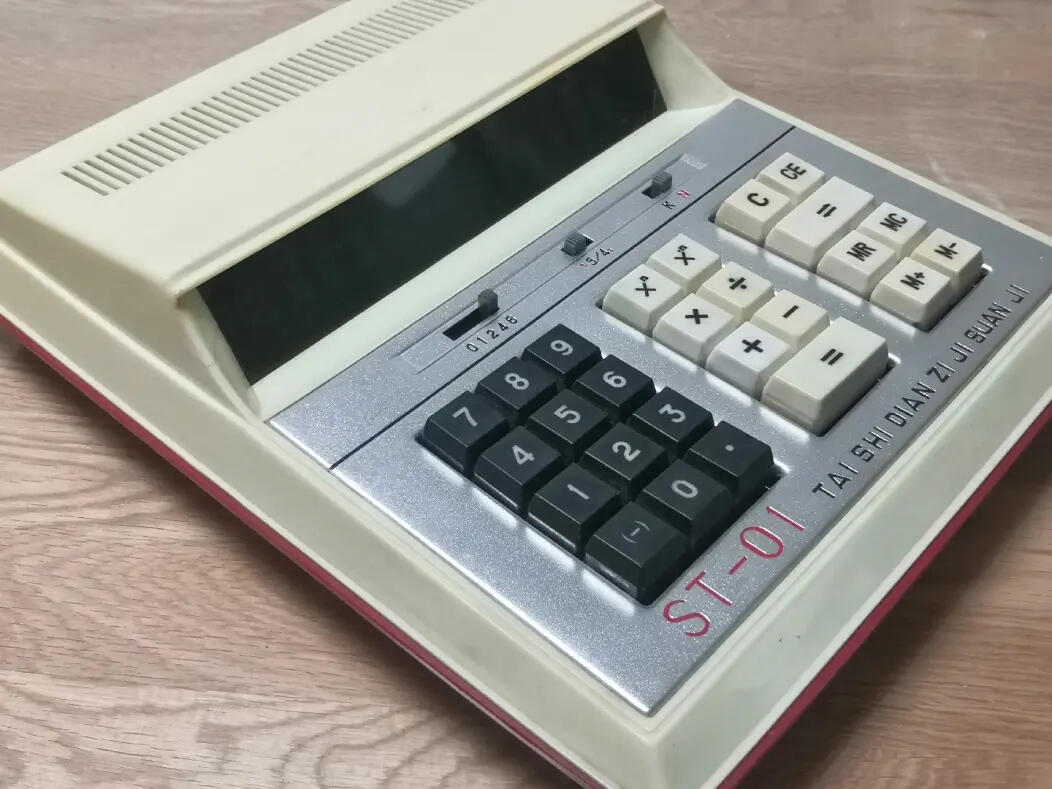

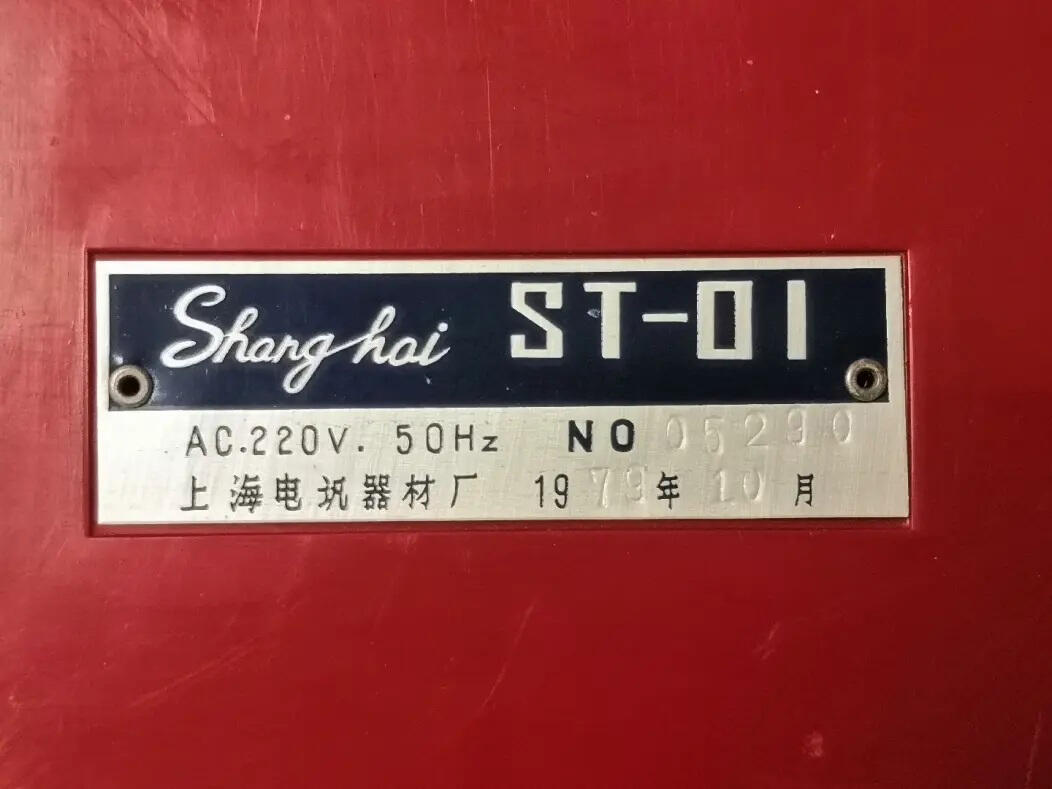

笔者手里的ST-01计算机/计算器：

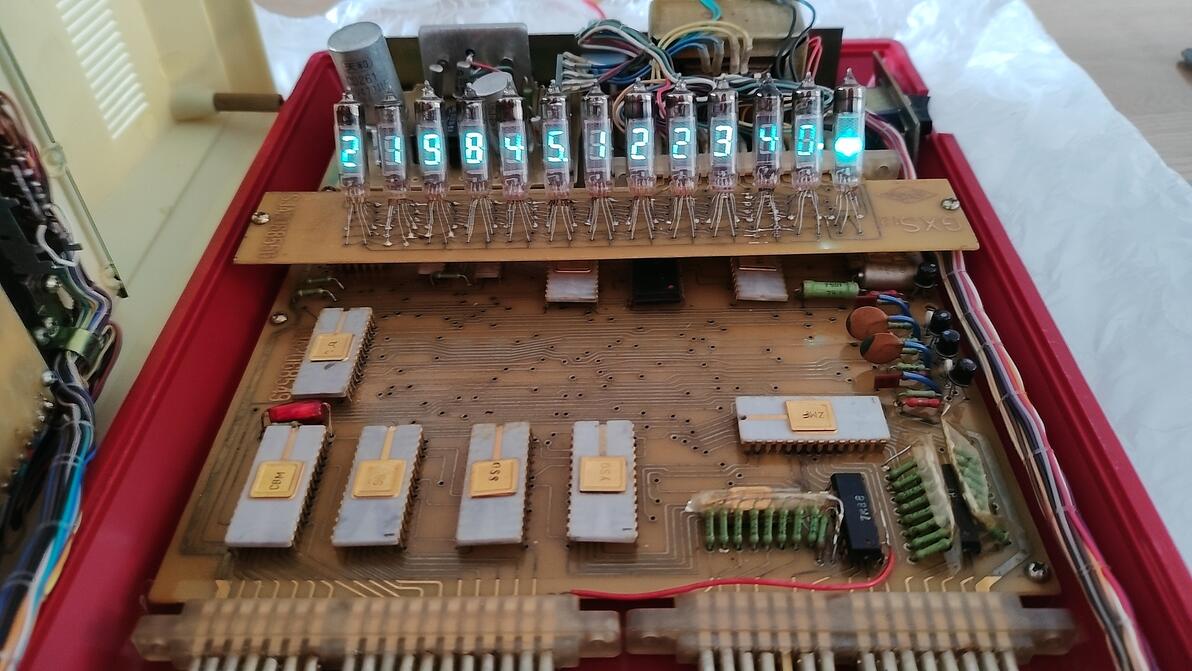

内部结构主要有电源变压器、稳压电路板、VFD显示电路板、主板、键盘等构成。各电路板之间通过导线和金手指连接器连接。下图是该机上盖开启时的状态：

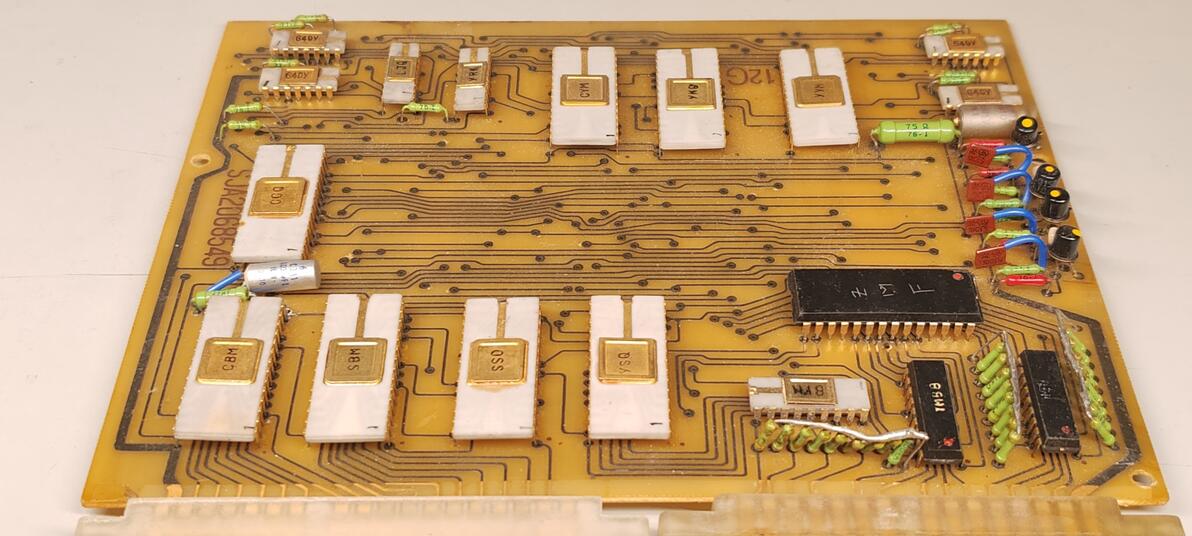

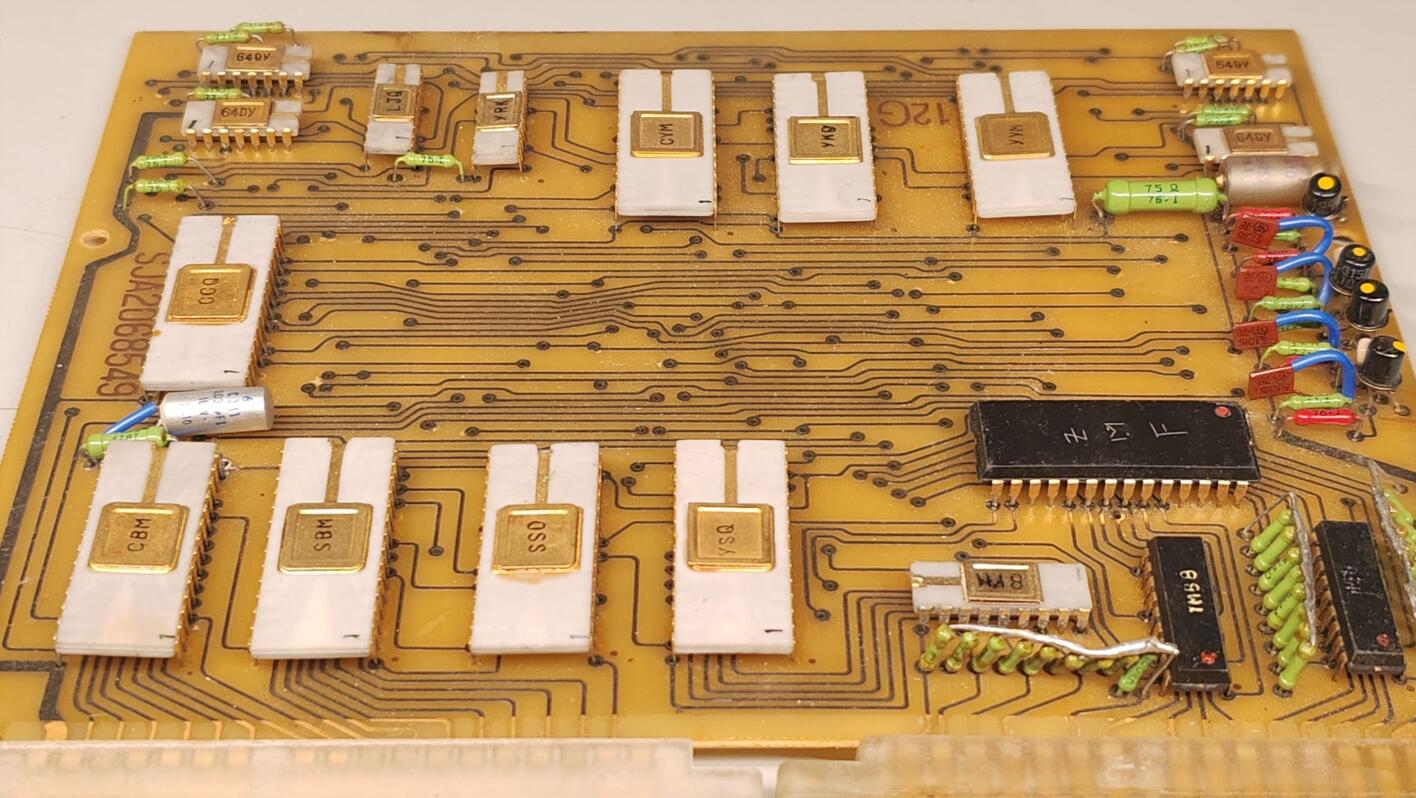

其主板上包含了18颗芯片，以及一些其他分立元件。芯片中包含2颗小规模集成电路，其他16颗均为中规模集成电路。全机共3704±10个等效晶体管，由于当时国内制程技术不够，遂分为18片实现（型号分为14种）。 在各厂生产的稳定版本中，ST-01有一跟官方飞线，EM-1B的芯片有芯片座，MTD-13主板进行过空间压缩，其他地方大同小异。

芯片上有汉语拼音的缩写，对应该相应芯片的功能。包括：

7MB8：8*PMOS管驱动阵列

8YM：八段荧光管译码器

ZMF：基准脉冲发生器

SBM：数字键盘编码器

CBM：操作键盘编码器

CCQ：操作暂存器

YRK：运算任务控制器

YKQ：辅助运算控制器

CYM：操作指令译码器

YYM：预选译码器

LJQ：累加器控制器

64DY：64bit动态移位寄存器

YSQ：运算和显示暂存器

SSD：小数点位置计算器

PS：主板上的芯片可能不完全是镀金的，其中7MB8芯片在绝大多数版本里都是塑料的，只有极少数早期版本出现过镀金的7MB8；64DY芯片在绝大多数版本上都是镀金封装。其他各芯片是什么封装（塑料，还是普通陶瓷镀金，还是花纹陶瓷镀金，还是明脚镀金封装）完全看运气。但是基本规律是，越早生产的版本，开出镀金芯片的概率和数量也就越高，同版本甚至相同生产年月的镀金/塑料芯片比例也非常随机，但也不排除特殊情况。所以当买到一台该型号机器时，基本上全凭运气，开到大部分芯片都是塑料的也不是不可能（对非酋非常地不友好）。

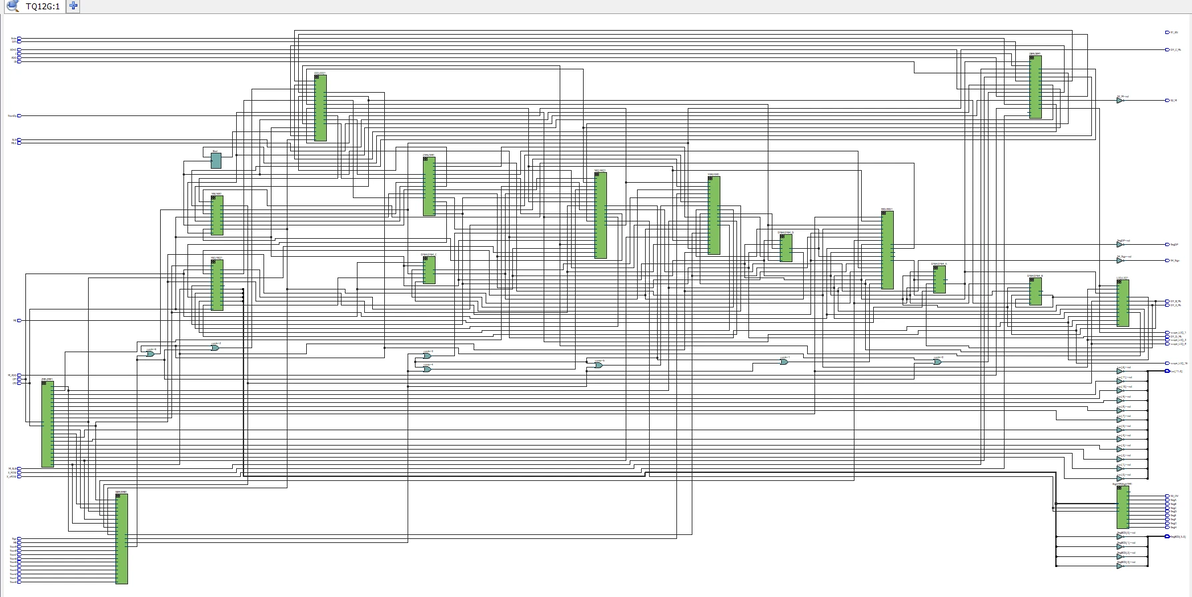

整机RTL试图：（虽然一片乱糟糟，但是好歹跑起来了）

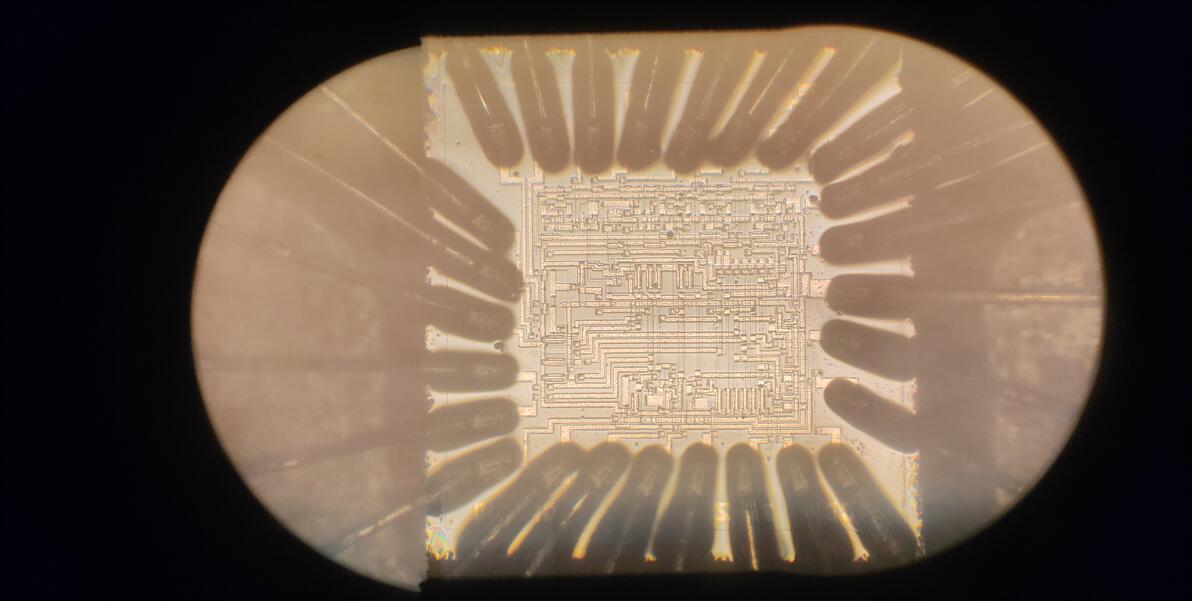

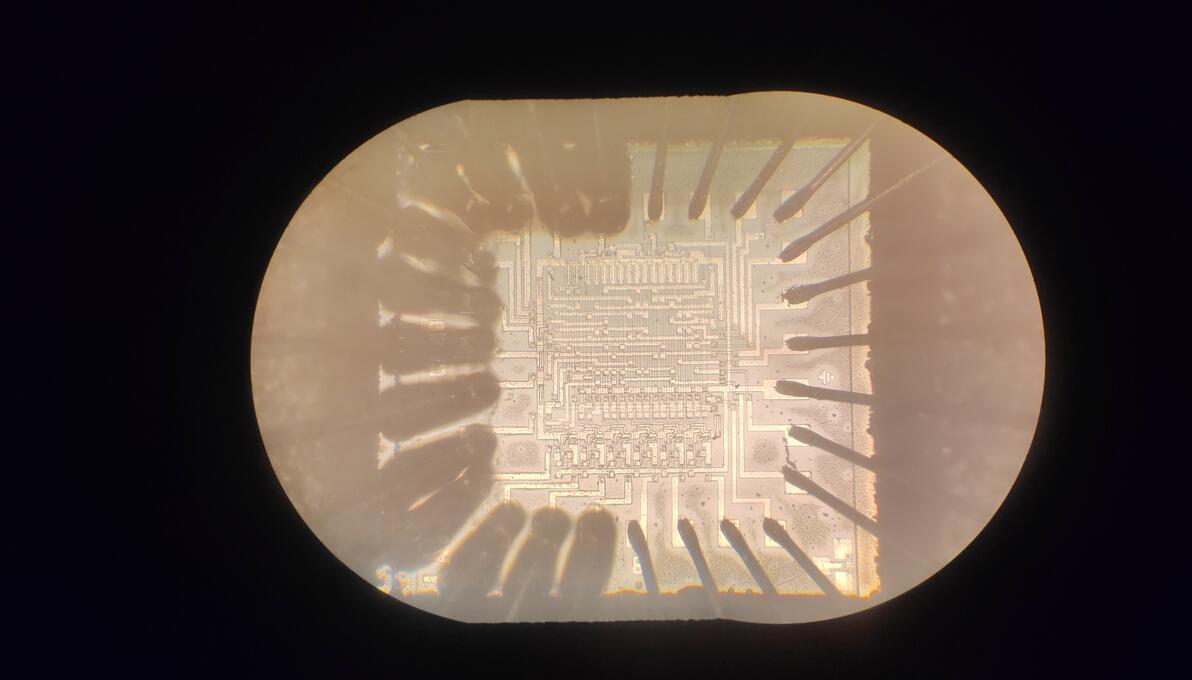

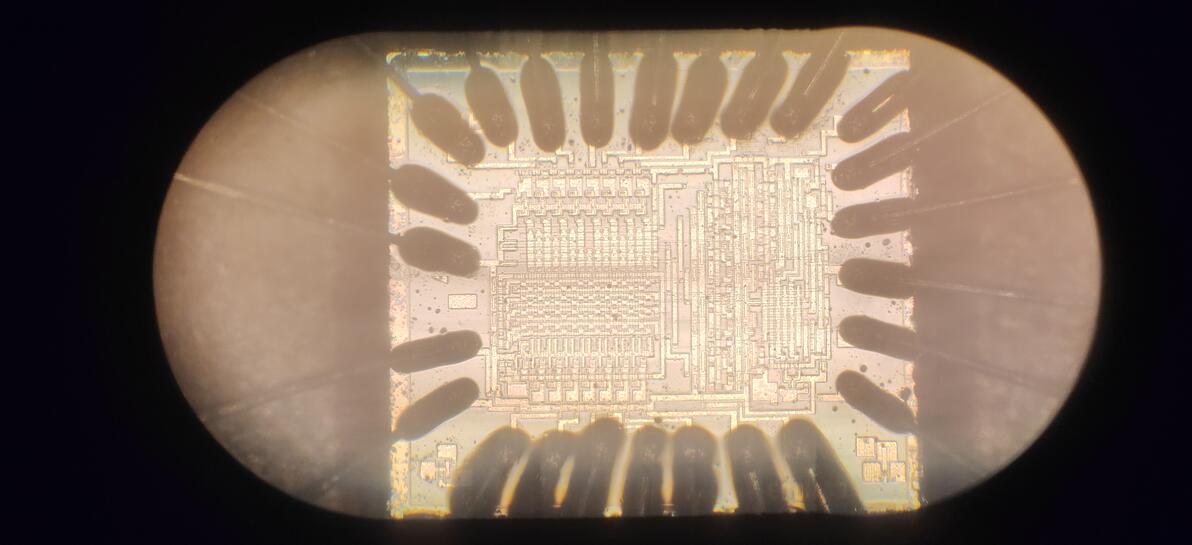

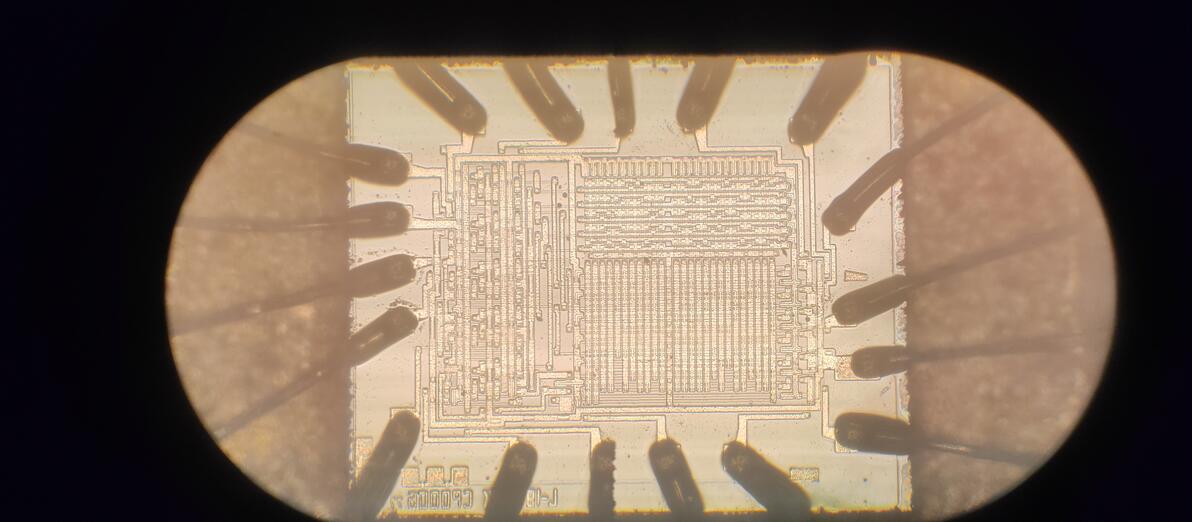

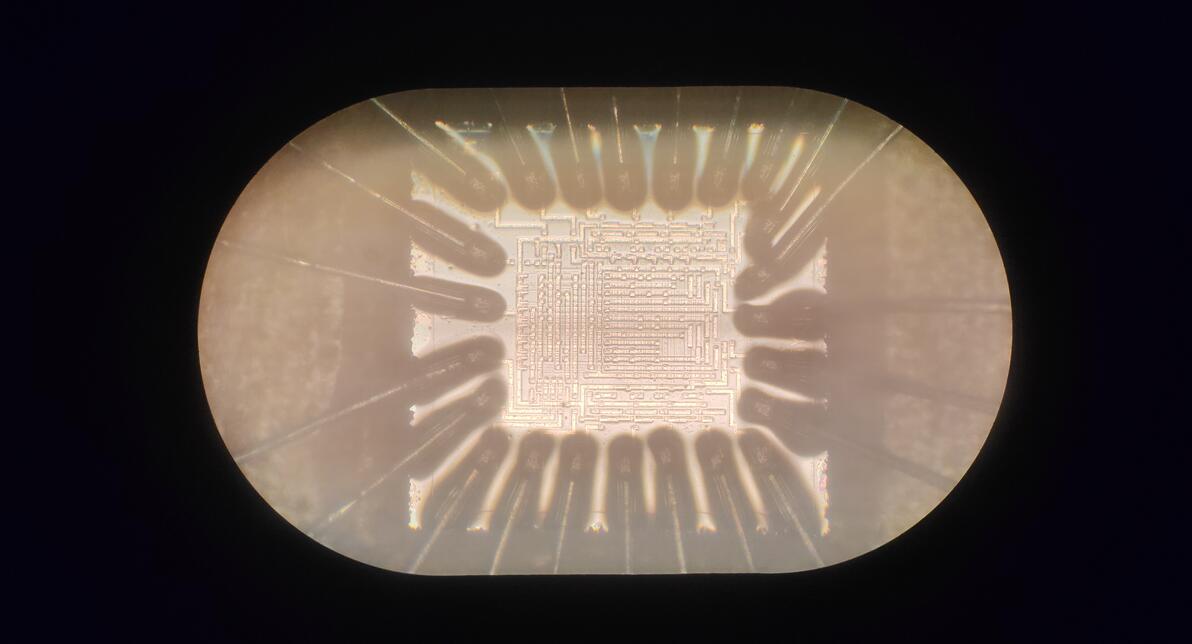

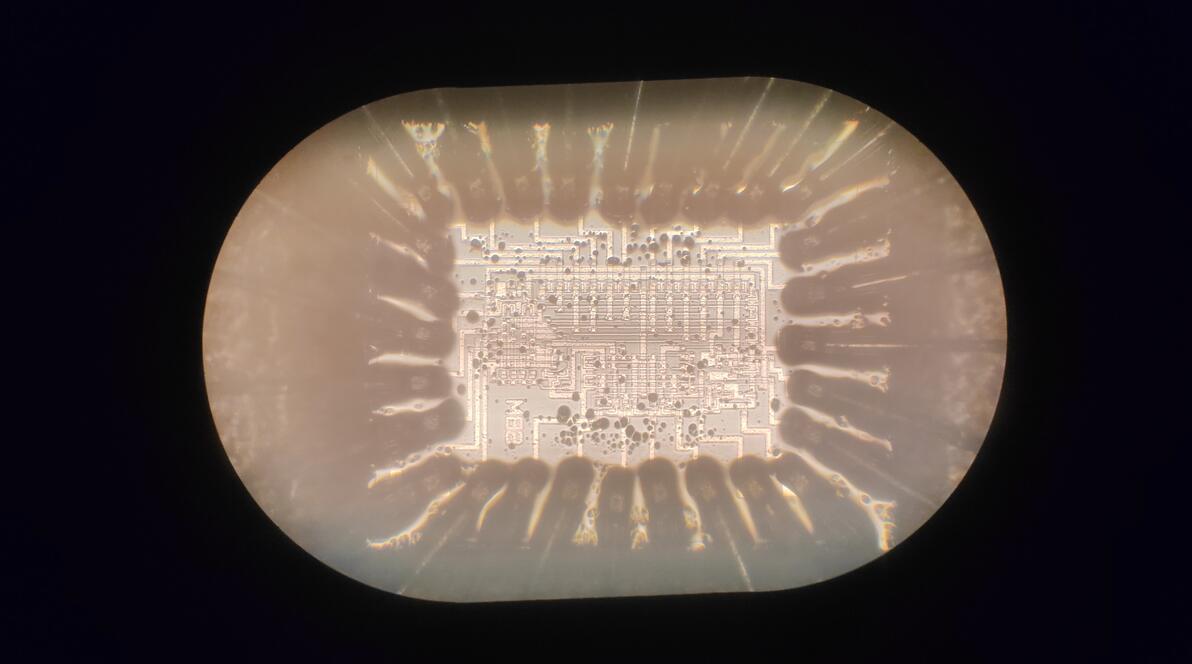

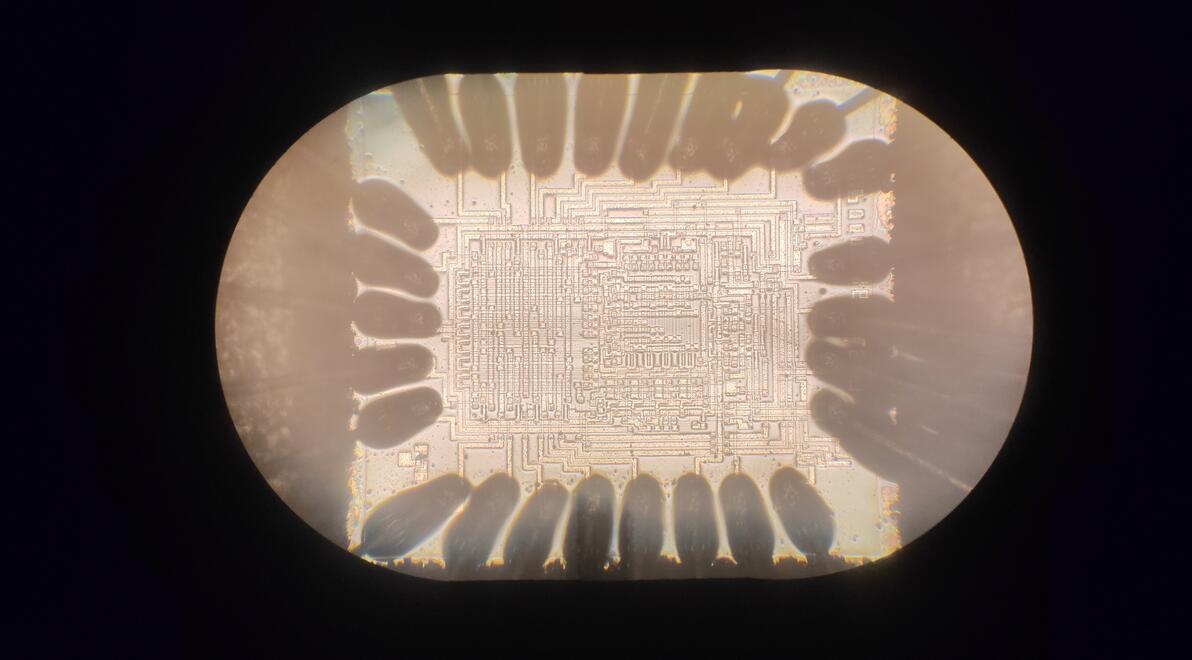

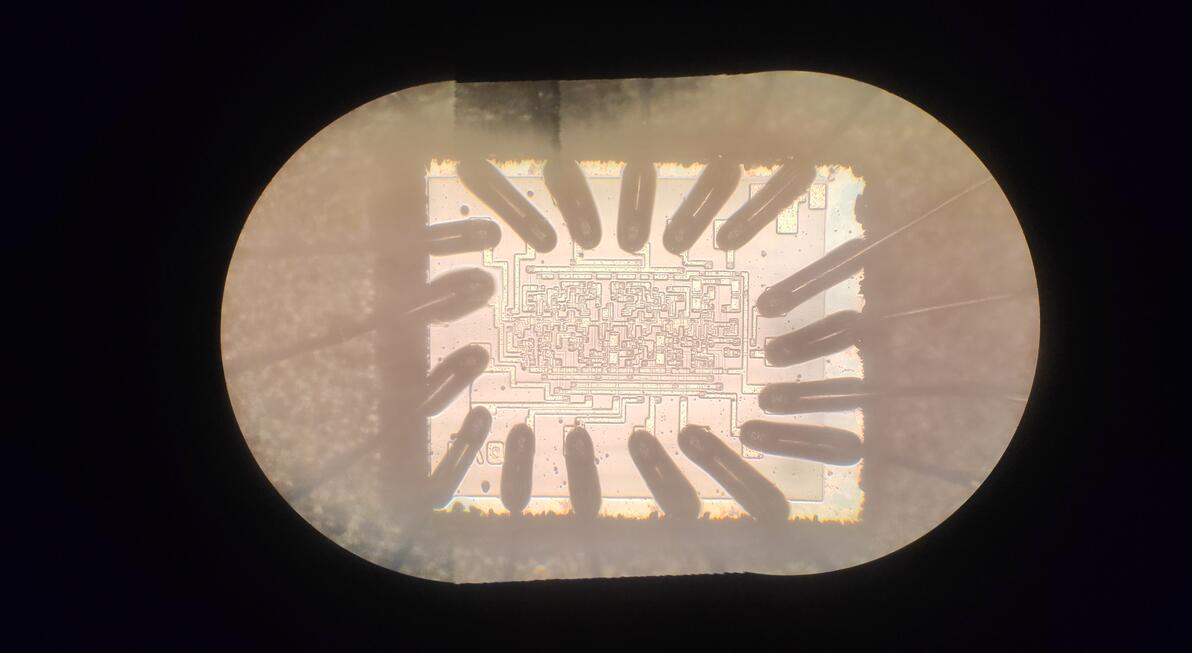

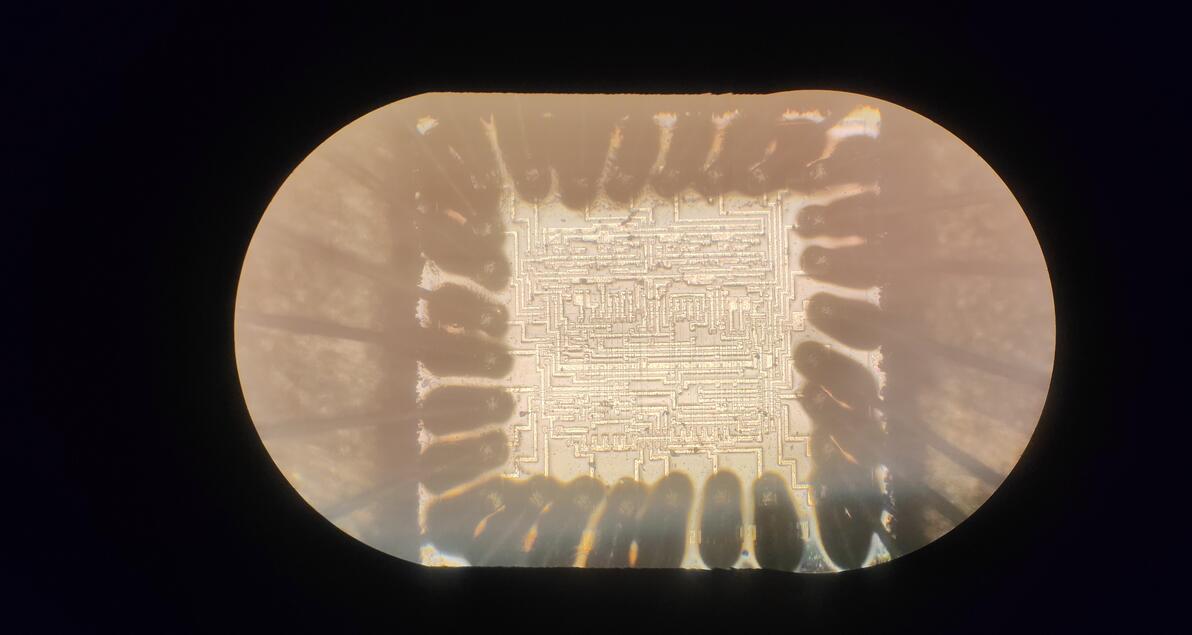

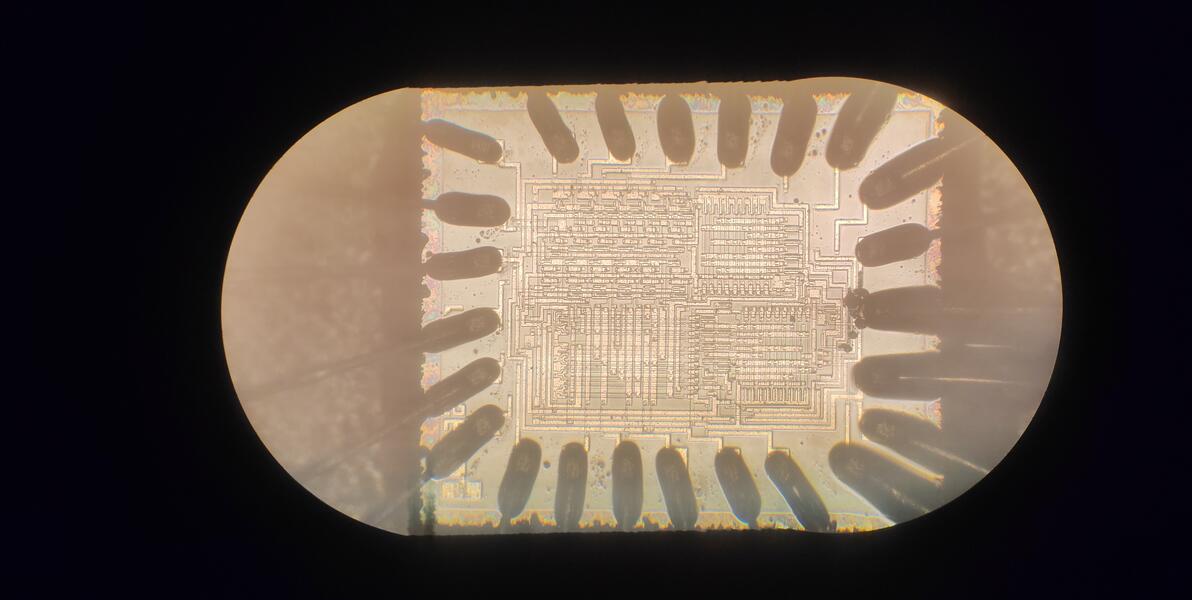

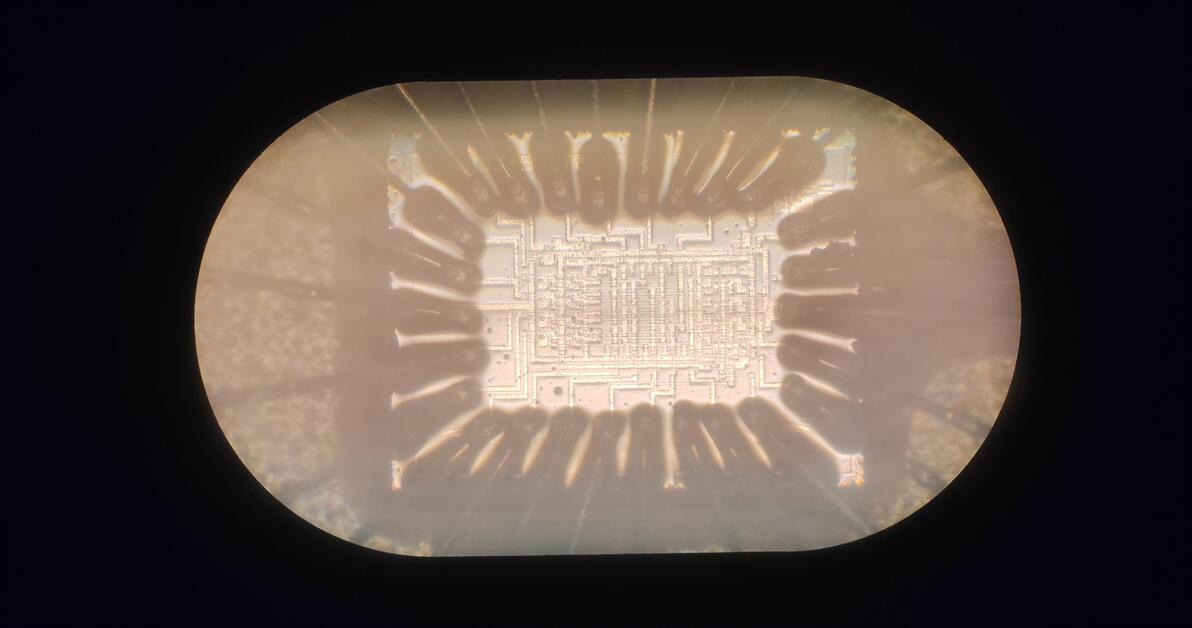

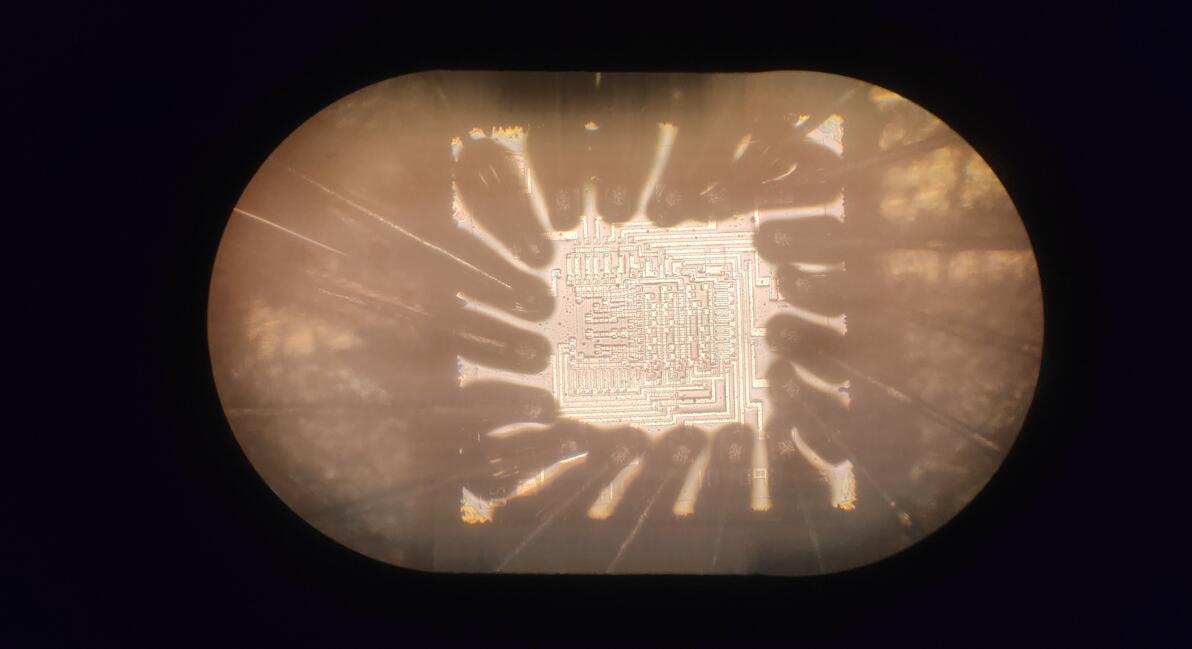

各芯片特写及其显微摄影（64倍放大）

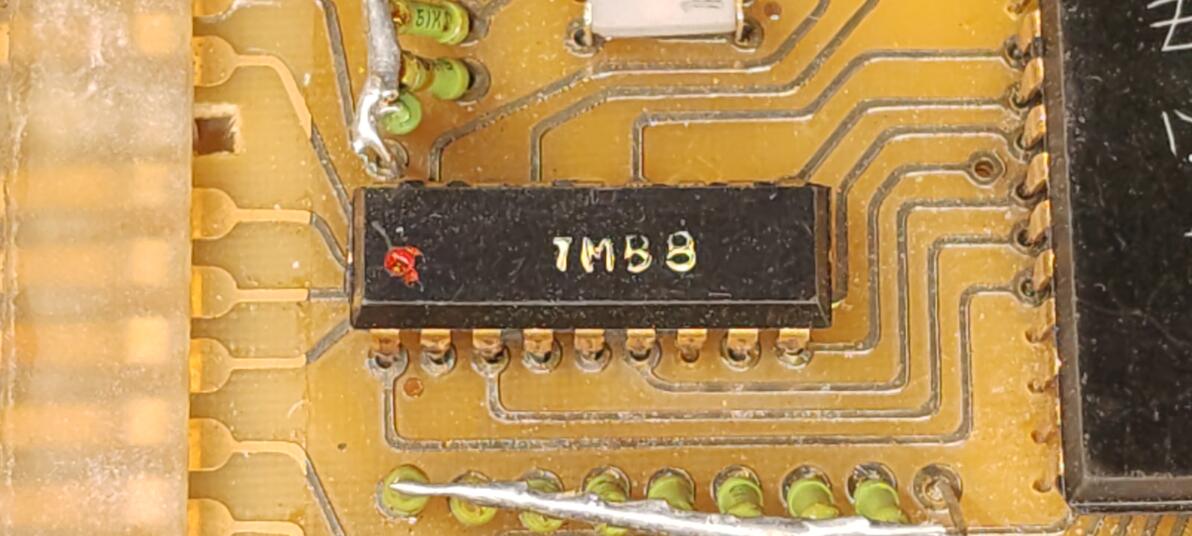

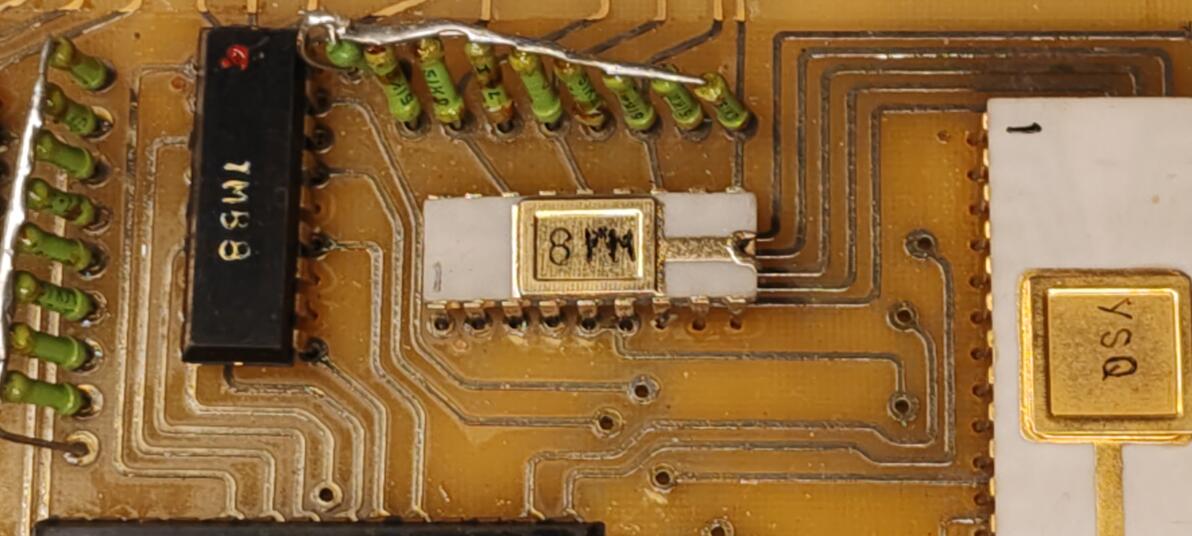

7MB8：PMOS阵列

（呃，这个封装打不开，暂时没拍到，以后有条件补上）

8YM：八段荧光管译码器

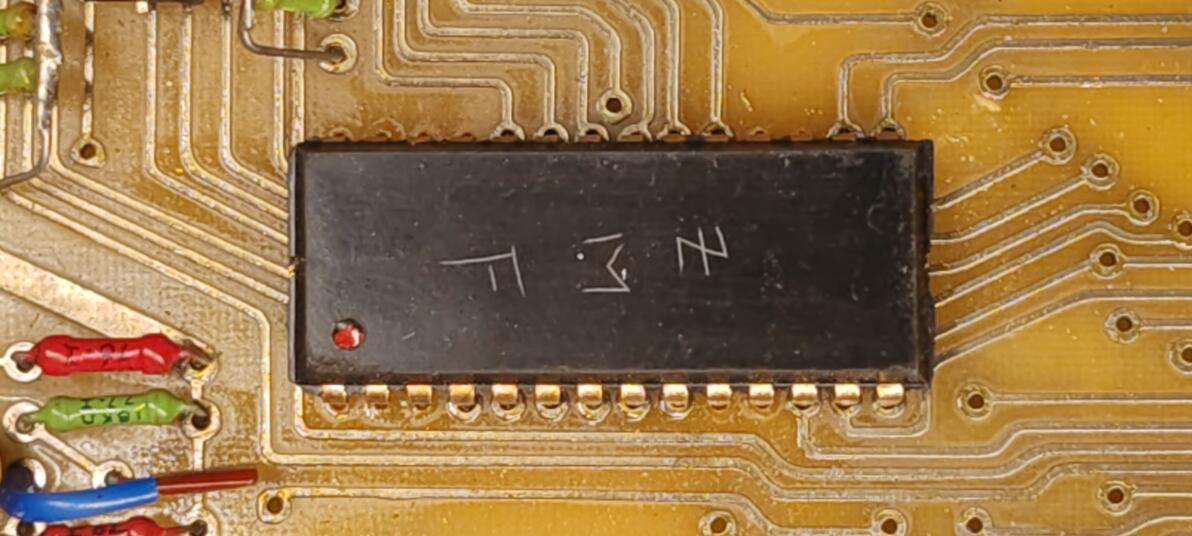

ZMF：基准脉冲发生器

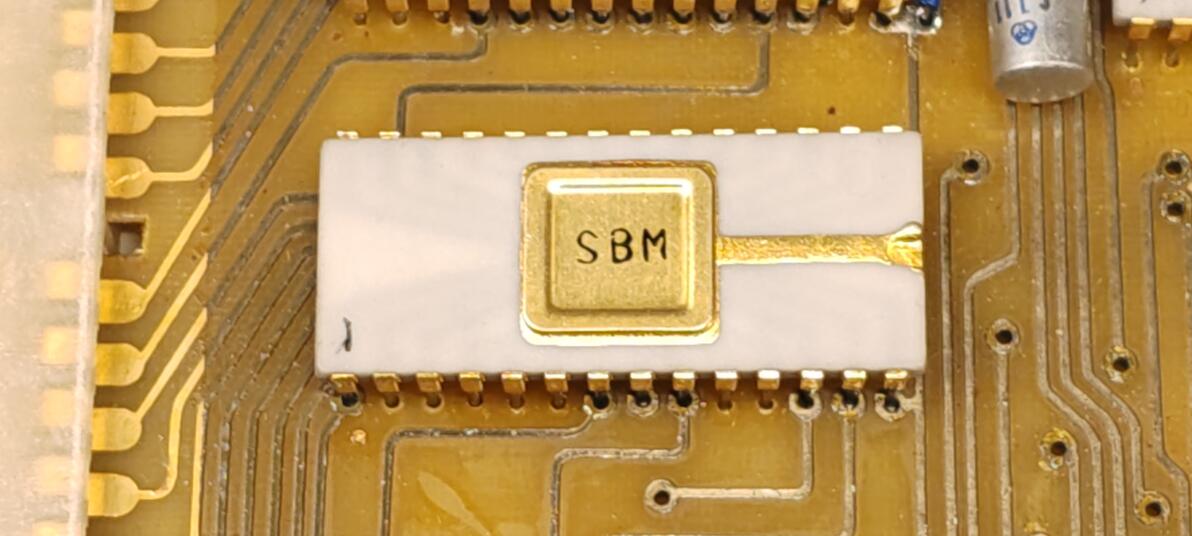

SBM：数字键盘编码器

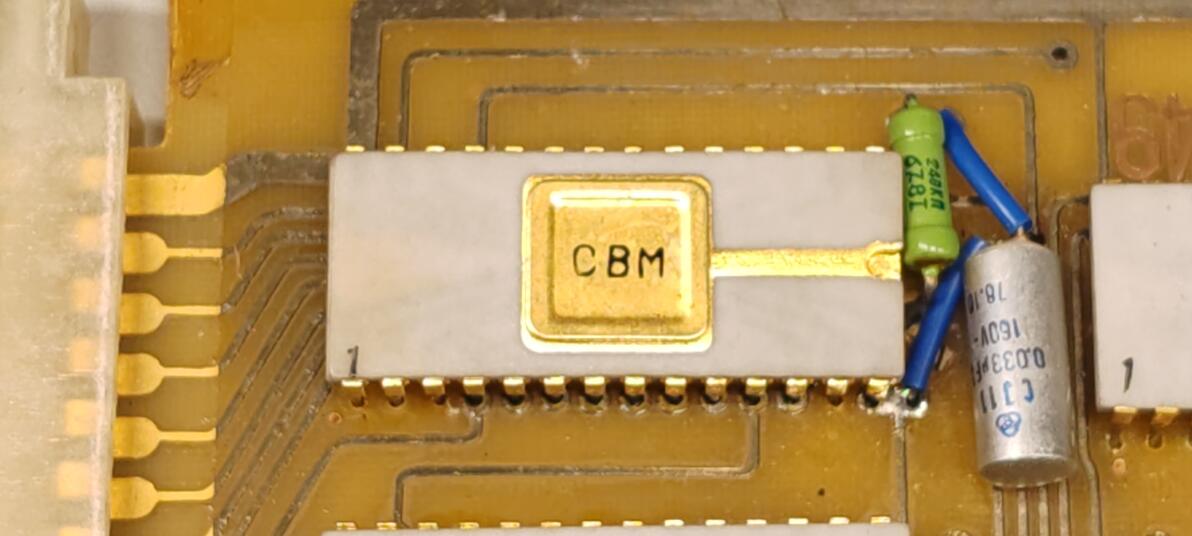

CBM：操作键盘编码器

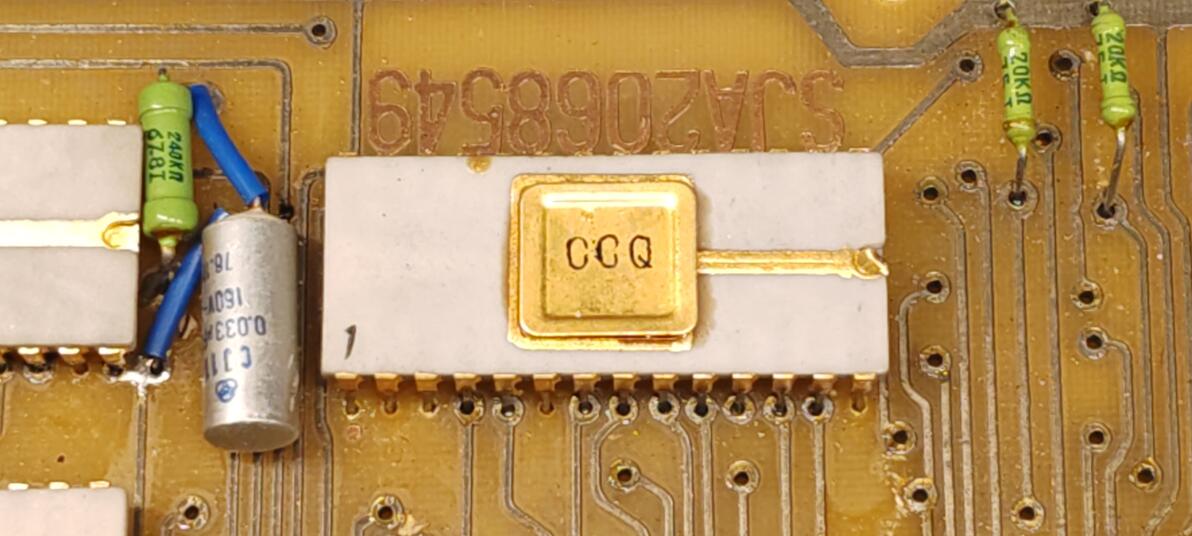

CCQ：操作暂存器

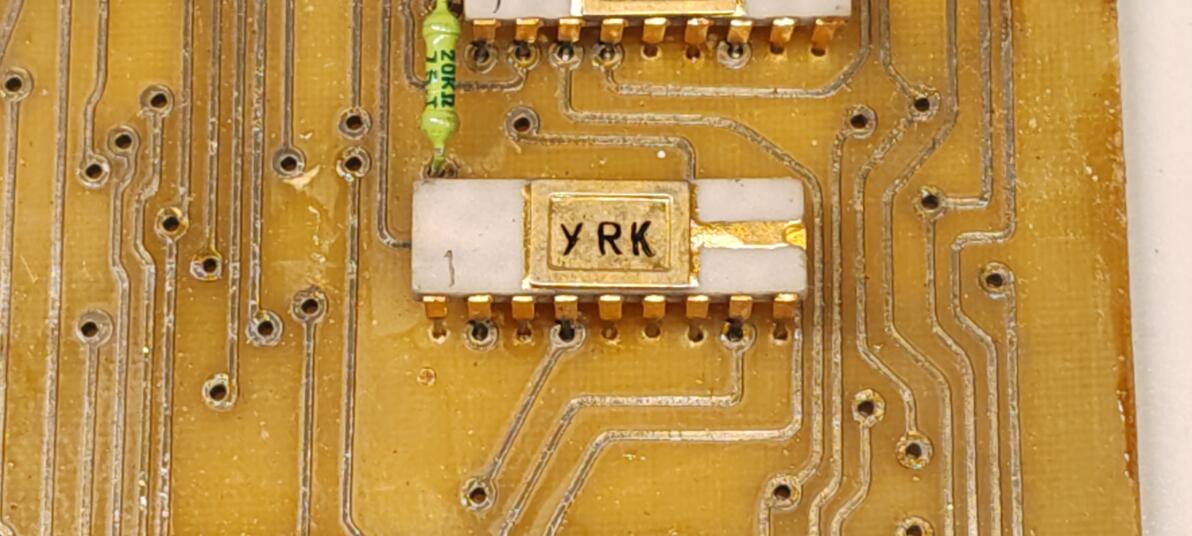

YRK：运算任务控制器

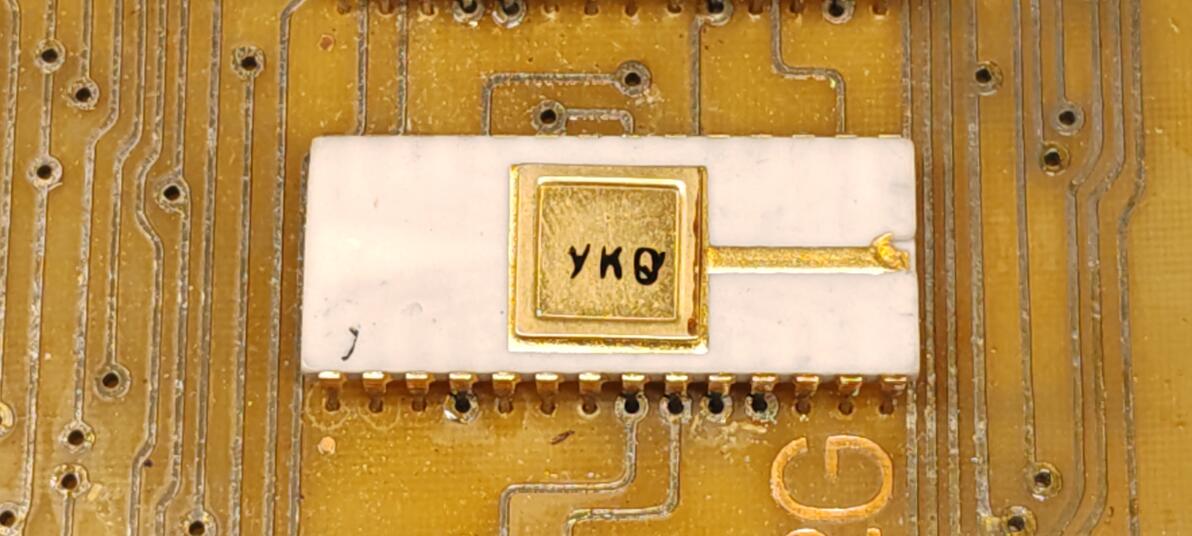

YKQ：辅助运算控制器

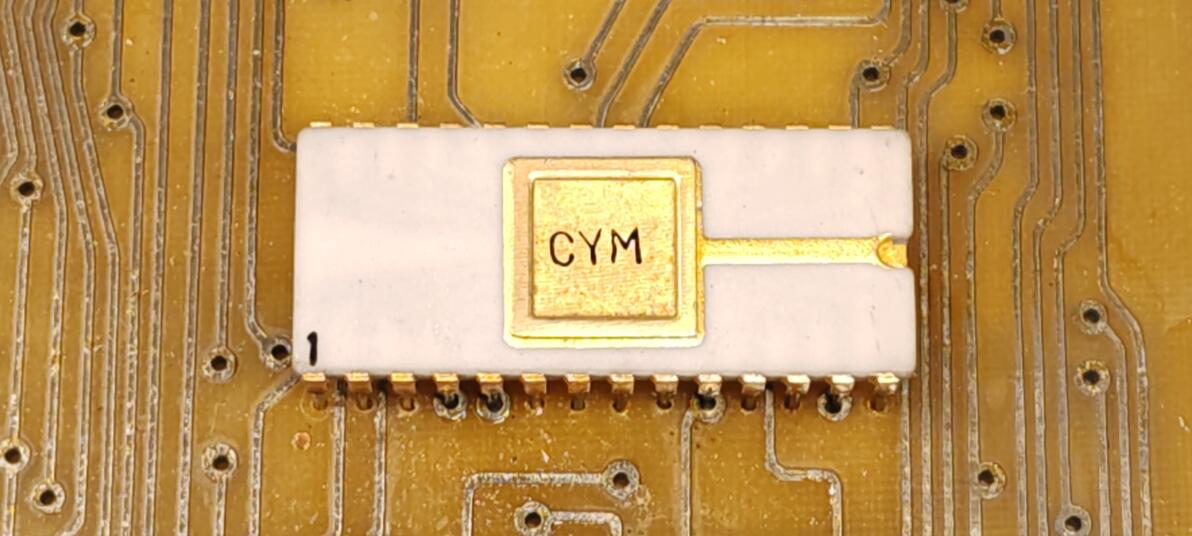

CYM：操作指令译码器

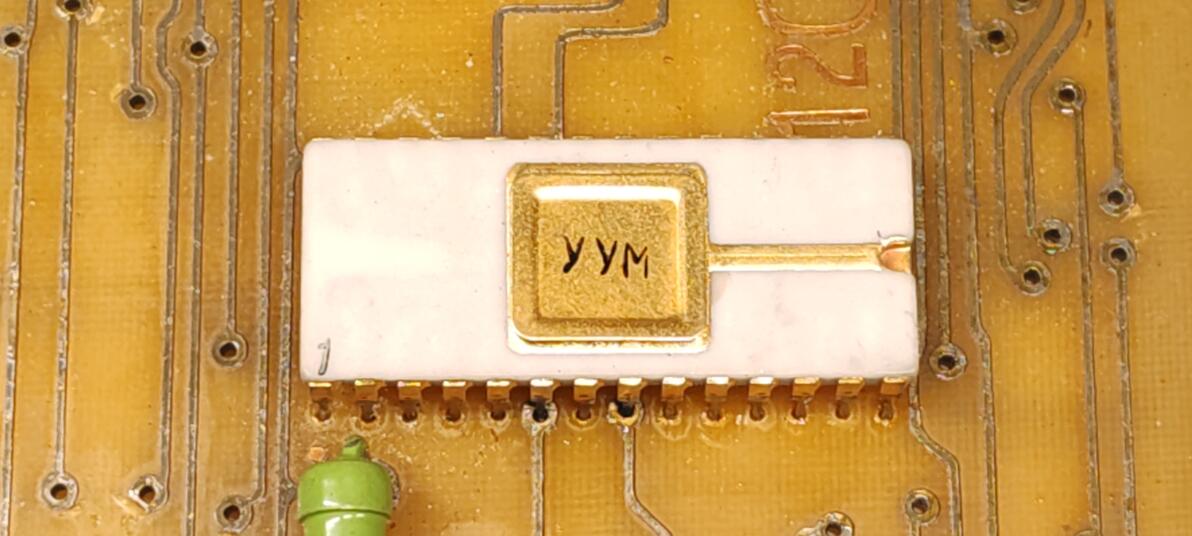

YYM：预选译码器

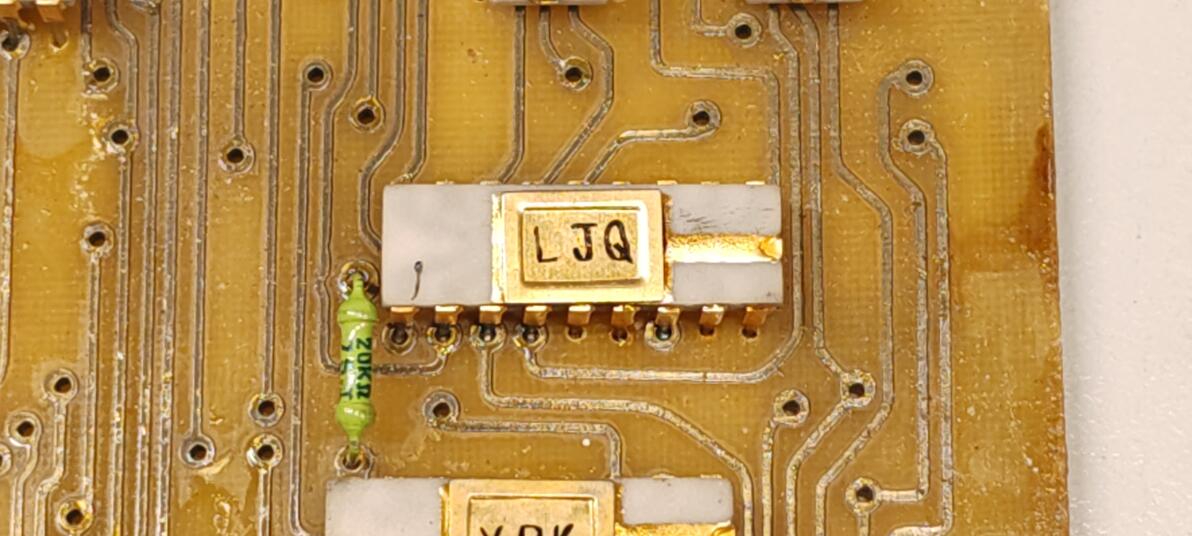

LJQ：累加器控制器

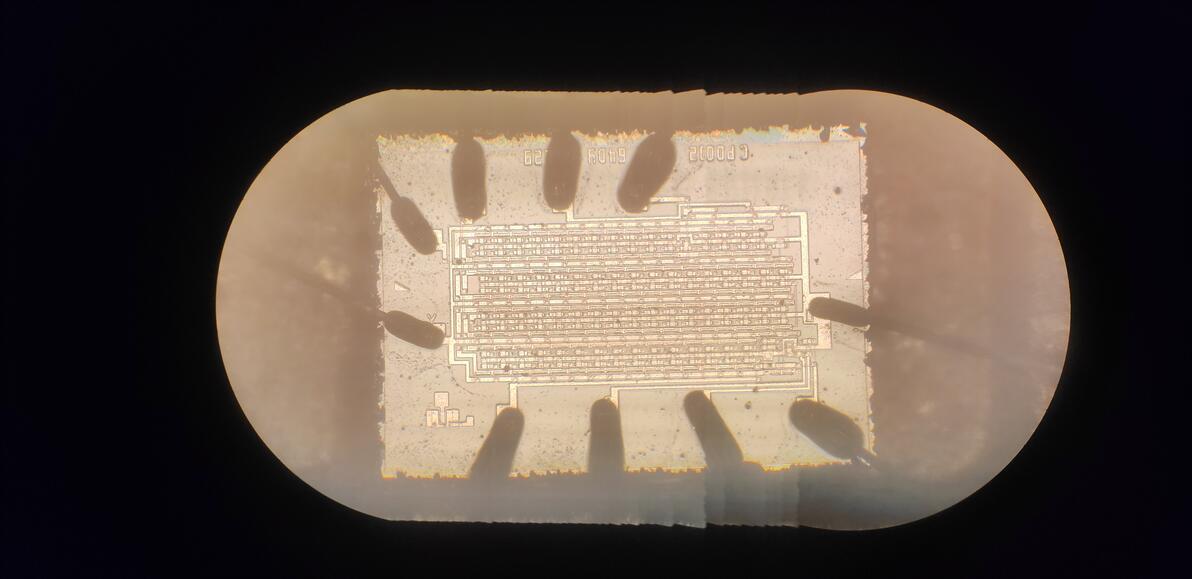

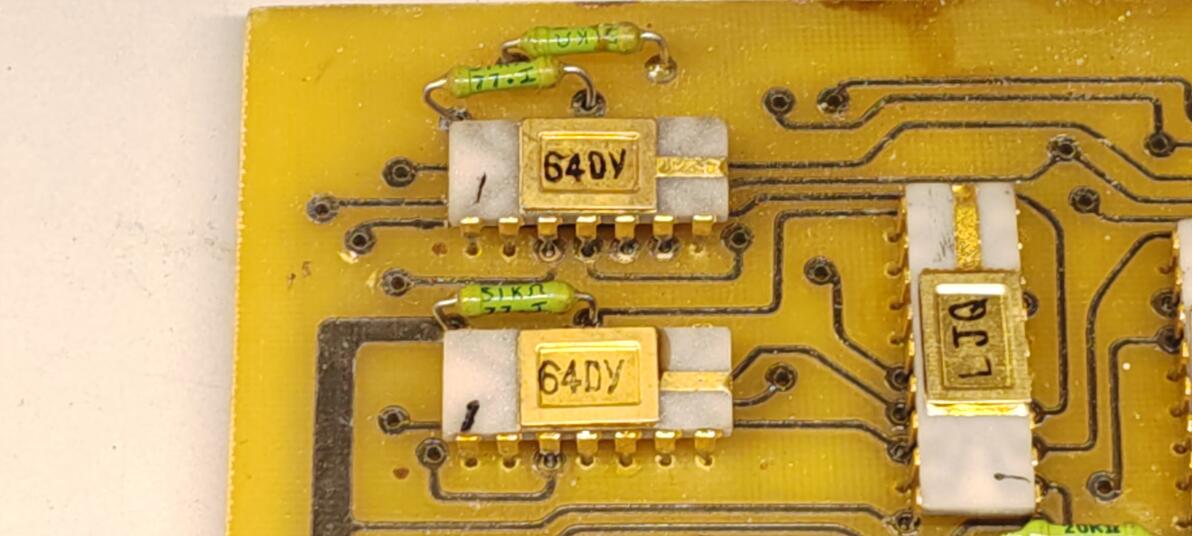

64DY：64bit动态移位寄存器

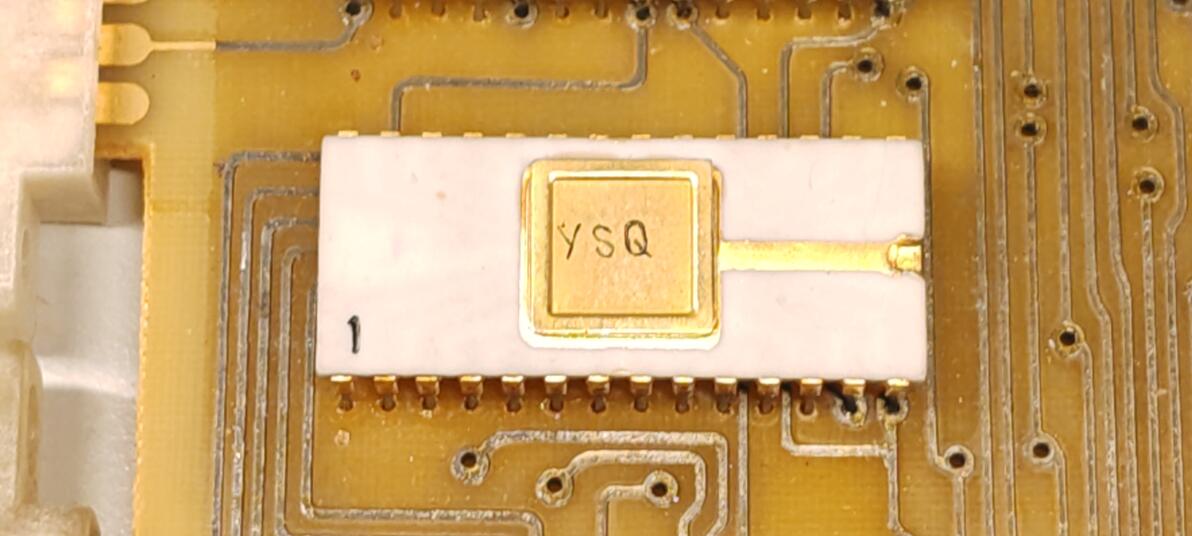

YSQ：运算和显示暂存器

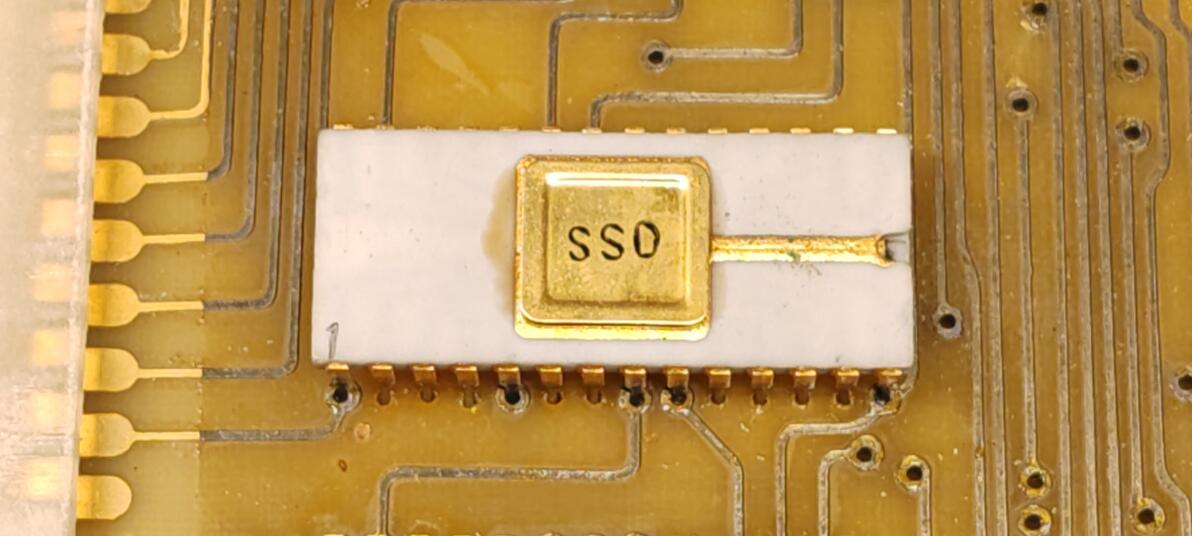

SSD：小数点位置计算器

由于相关设备和拍摄条件的显示，显微摄影可能会因为原芯片质量问题、晶片水平对齐问题、拼图软件效果、专栏转码压缩等因素而造成呈现出来的效果不甚理想，但是对于逆向该机已经基本足够了。

今后如果有时间（如果），会酌情根据工作量、难度和读者/观众感兴趣程度，使用Verilog复现该计算机，并尝试使用FPGA植入；由于笔者之前真没接触过类似架构的设备，对于基本原理的分析可能也是一知半解的，但是写出来的代码会和原机进行逻辑门级别的对应，并且一定会确保能跑起来。（真能挖坑啊，海兹梅耶的坑准备什么时候填呢）
