总结：

因为电容的c不随频率变化而变化，所以固定一个频率，根据欧姆定律，去求解c。仿真是通过ac仿真得到c的。

下面展开说说：

一、原理：

根据阻抗公式得：

又因为ω=2πf ，得：

根据欧姆定律得，电容两端的电压为：（i是流过电容的电流）

所以，当在电容两端施加一个ac小信号，令v=acm=1且2πf=1时，得：

令2πf=1，则可算得f=0.159122 Hz

所以说，ac仿真得到的电容上的电流，就是电容的c值。

二、仿真方法

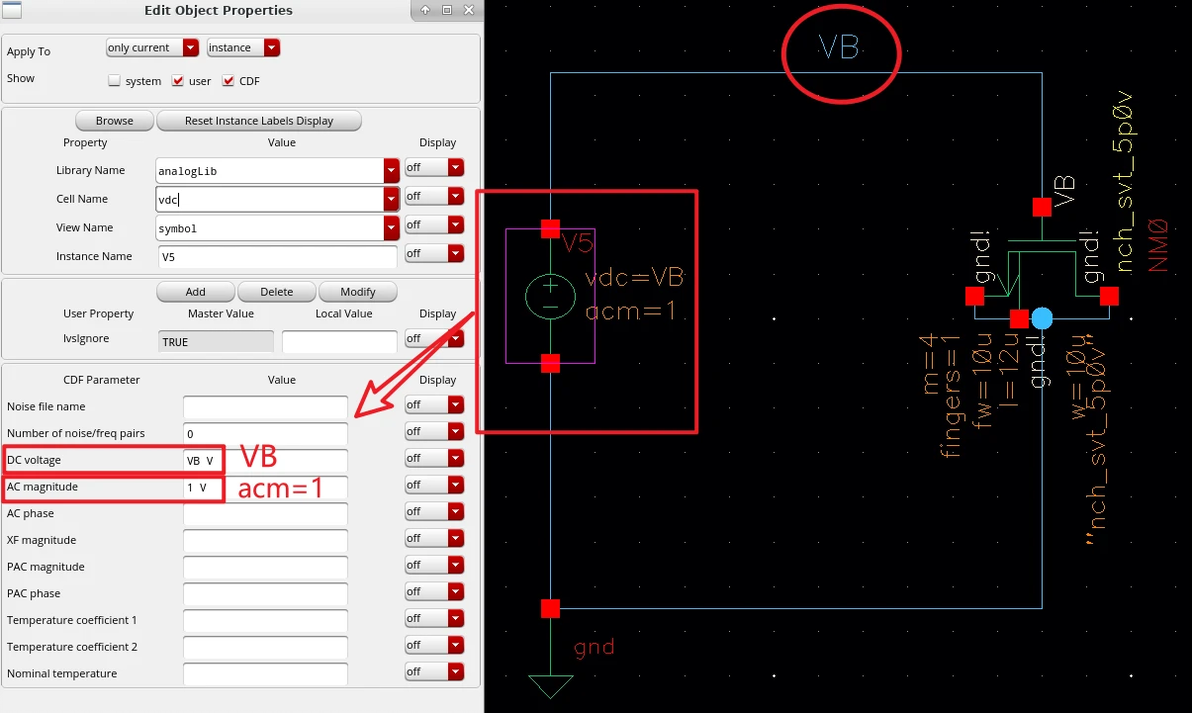

下面说具体的仿真方法： 1、  testbench如下：

2、仿真设置：

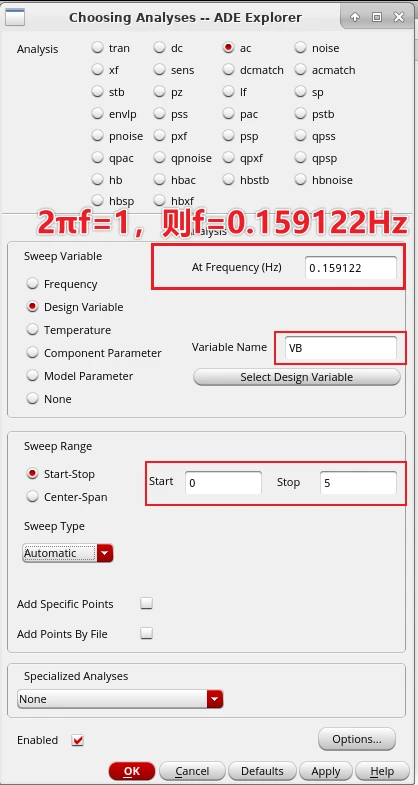

需要注意的是，上面的分析都是ac分析，所以仿真应该也是ac仿真。但是为了得到mos cap在不同的VB下的c值，需要对VB进行扫描。下图是ac仿真设置：

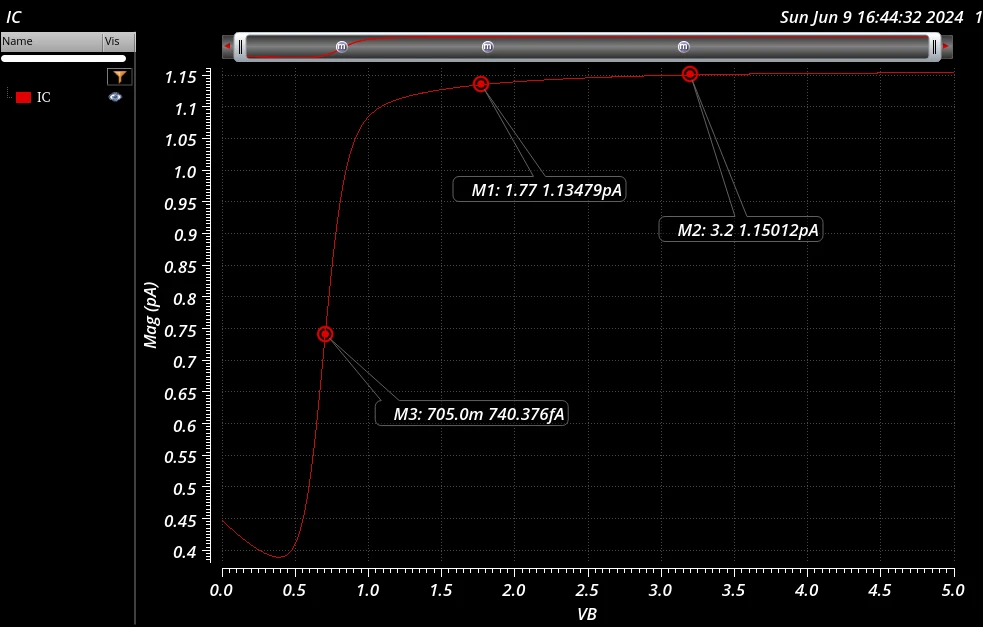

3、  仿真结果：

纵坐标即c，横坐标代表不同的VB

容易疑惑的地方：

这里要注意，VB是DC值，acm=1是ac值，我们是通过扫描不同VB下得到的c，才绘制出的此曲线，acm始终是等一1的，千万别把DC和ac搞混淆了。
