配电装置概述
配电装置：是发电厂与变电所电气主接线的具体实现。
配电装置的组成：由电气主接线以及必要的辅助设备组成，辅助设备包括安装布置电气设备的构架、基础、房屋和通道等。
一、屋内外配电装置的最小安全净距
1. 最小安全净距的含义是：在此距离下，无论是处于最高工作电压之下，还是处于内外过电压之下，空气间隙均不致被击穿。

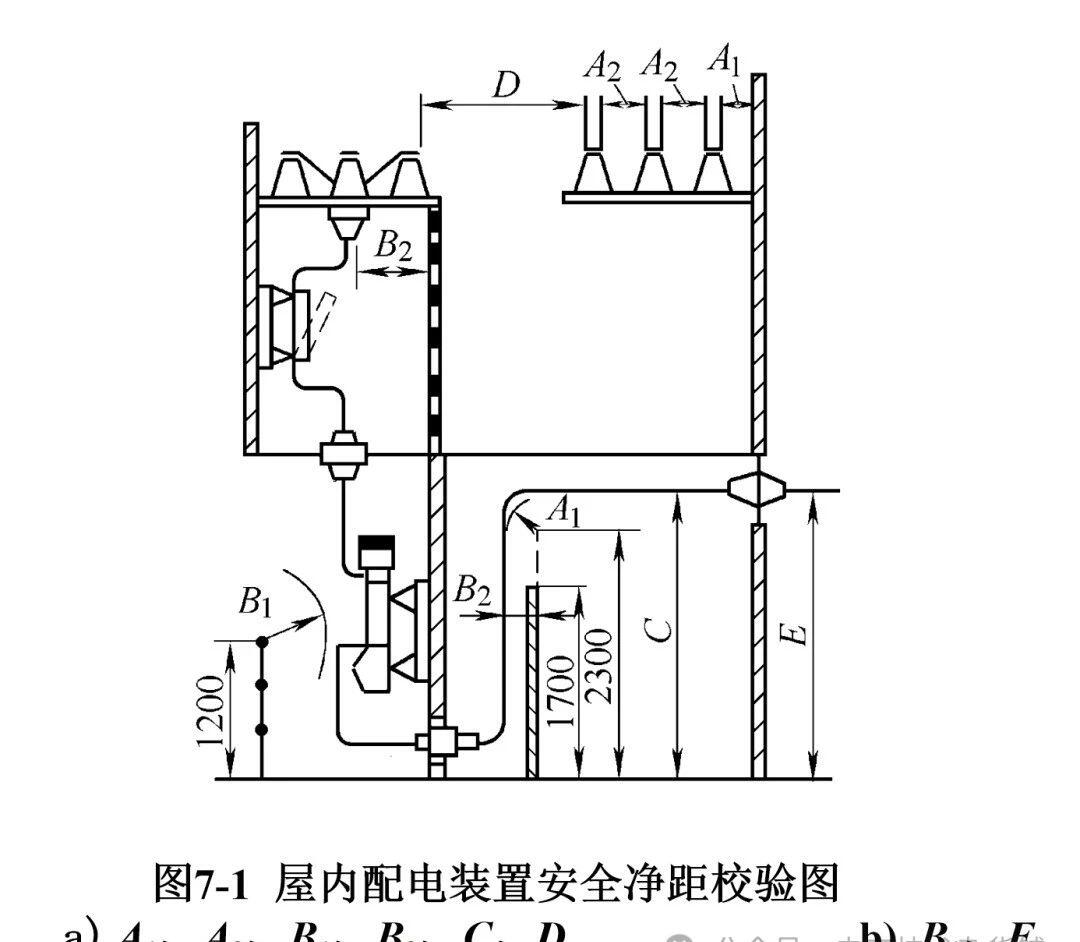

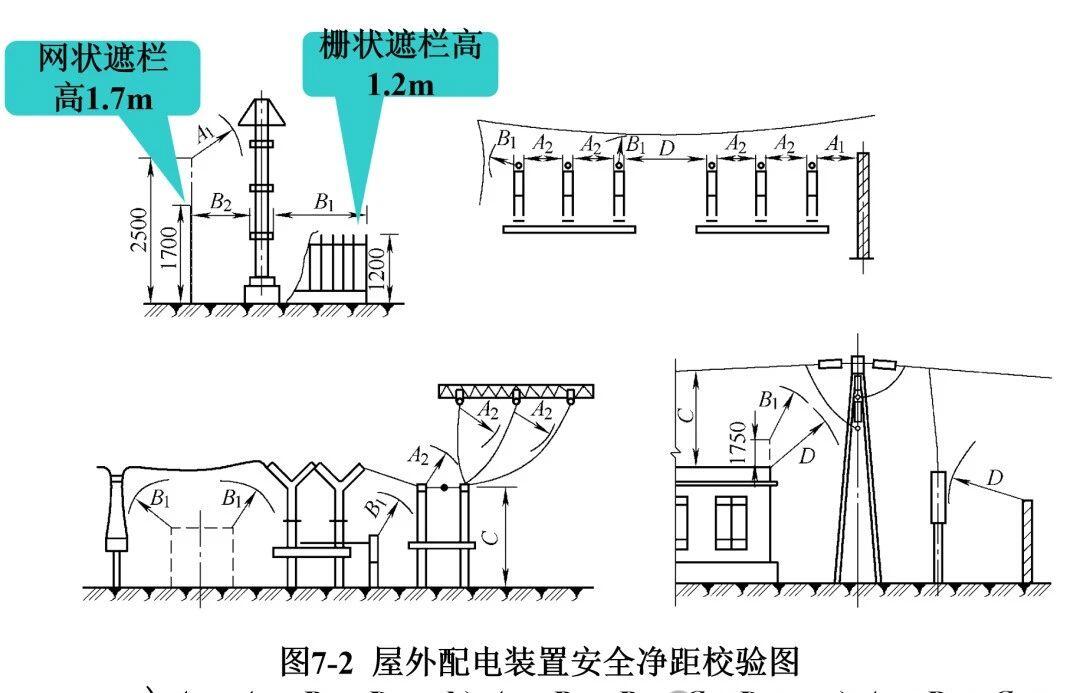

2. 敞露在空气中的屋内和外配电装置的各种间距中，最基本是：
A1值：带电部分对接地之间的空间最小安全净距。
A2值：不同相带电部分之间的空间最小安全净距。
3. B、C、D、E等值均系在A1值基础上再考虑一些其他实际因素得出的。
(1) B1值：指带电部分至栅状遮栏(高1.2m,栅条间距不大于
200mm)的距离和可移动设备在移动中至带电部分的净距。
B1=A1+750mm
一般人员手臂误入栅栏时手臂的长度不大于750mm，设备运
输或移动时的摇摆也不会大于此值。
(2) B2值：指带电部分对网状遮栏(高1.7m，网孔不大于40mm×40mm)的净距。
B2=A1+70+30mm，
一般人员手指误入网状遮栏时手指的长度不大于70mm，另外
考虑了30mm的施工误差。
(3) C值：是保证人举手时，手与带电裸导体之间的净距不小于A1值。C=A1+2300+200mm
一般人员举手后的总高度不超过2300mm，另外考虑了屋外配电装置200mm的施工误差。规定遮栏向上延伸线距地2.5m处与遮栏上方带电部分的净距，不应小于A1值。
(4) D值：是保证检修时，人和裸导体之间净距不小于A1值。
D=A1+1800+200mm
一般检修人员和工具的活动范围不超过1800mm，屋外另外考虑200mm的裕度。
(5) E值：是指由出线套管中心线至屋外通道路面的净距，考虑人站在载重汽车车厢中举手高度不超过3500mm，35kV及以下为E=4000mm， 60kV及以上，E= A1+3500mm，并向上靠为整数。
在工程上，实际采用的安全距离均大于表中所列数值，原因：
Ø考虑到减少相间短路的可能性；
Ø软导线在短路电动力、风摆、温度、覆冰及弧垂摆动下相间与相对地间距离的减小；
Ø降低大电流导体周围钢构的发热与电动力；
Ø减少电晕损失以及带电检修等因素。

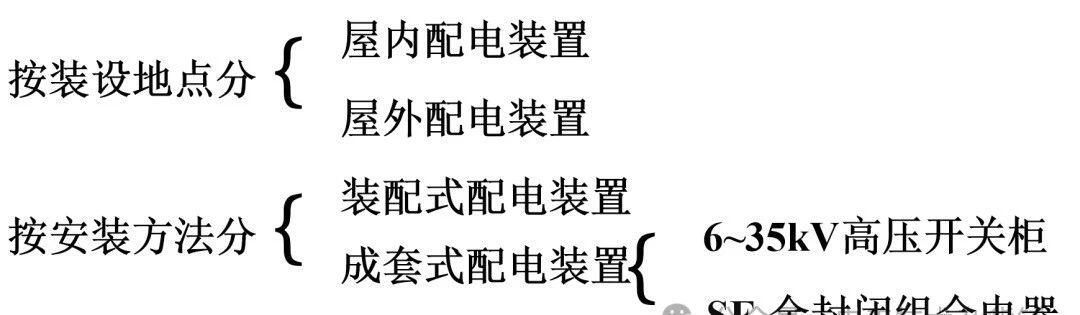

二、配电装置的类型
Ø间隔：配电装置通常由数个不同的间隔组成，所谓间隔是指一个具有特定功能的完整的电气回路，包括断路器、隔离开关、电流互感器、高压熔断器、电压互感器、避雷器等中不同数量的电器设备。
Ø分界：一般由架构（屋外配电装置）或隔板（或墙体）来分界，使不同电气回路互相隔离，故称为间隔。
分类：根据其功能，间隔可分为进线（发电机、变压器引出线回路）间隔、出线间隔、旁路间隔、母联间隔、分段间隔、电压互感器和避雷器间隔等。
Ø对成套式配电装置，如果采用的是高压开关柜，则每个开关柜为一个间隔。
Ø各间隔依次排列起来即为列,屋外配电装置的布置通常按断路器的列数分为单列布置、双列布置和三列布置。
Ø采用高压开关柜的屋内配电装置则按开关柜布置的列数分为单列布置和双列布置。
