Cadence Allegro 17.4的学习

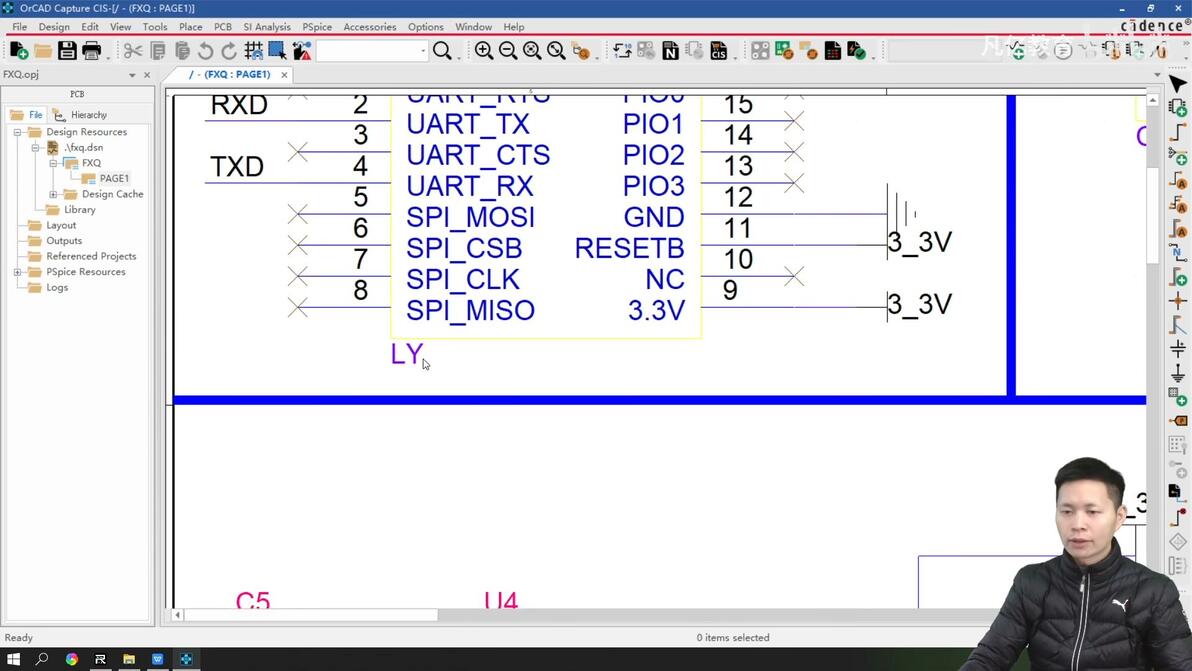

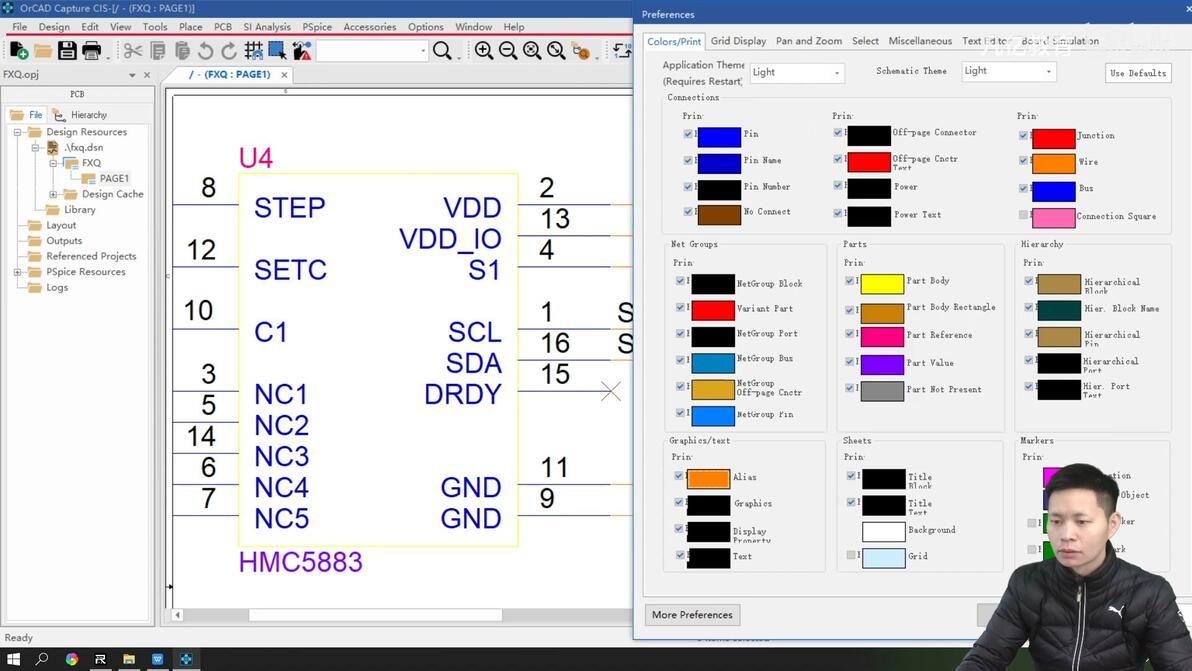

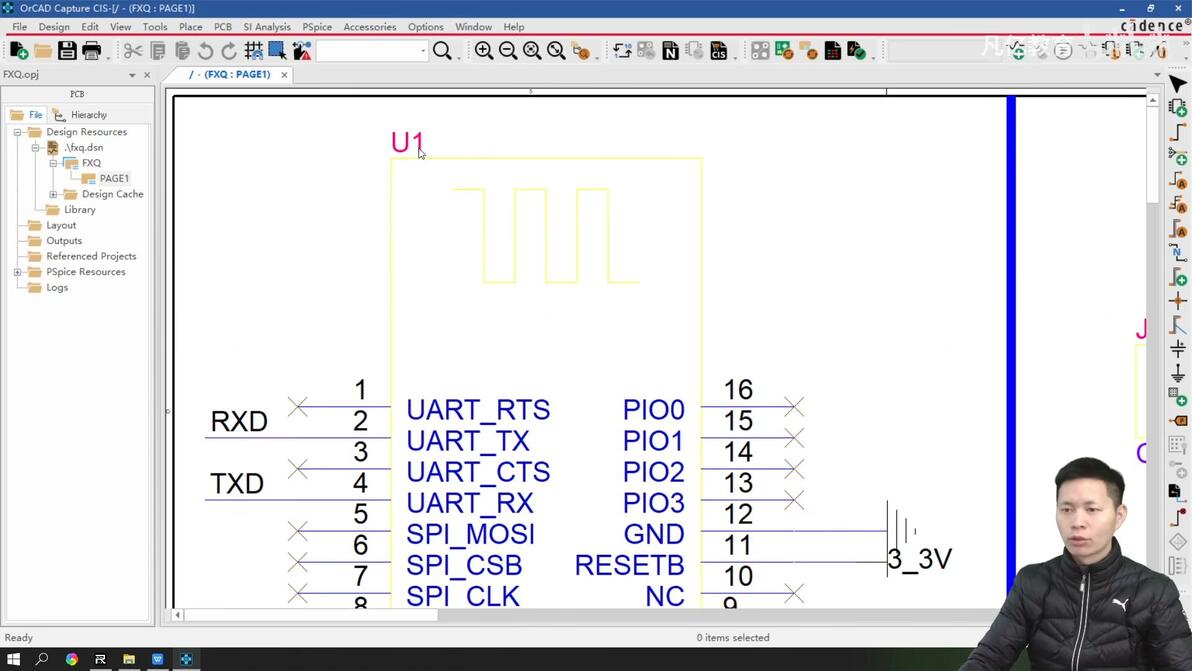

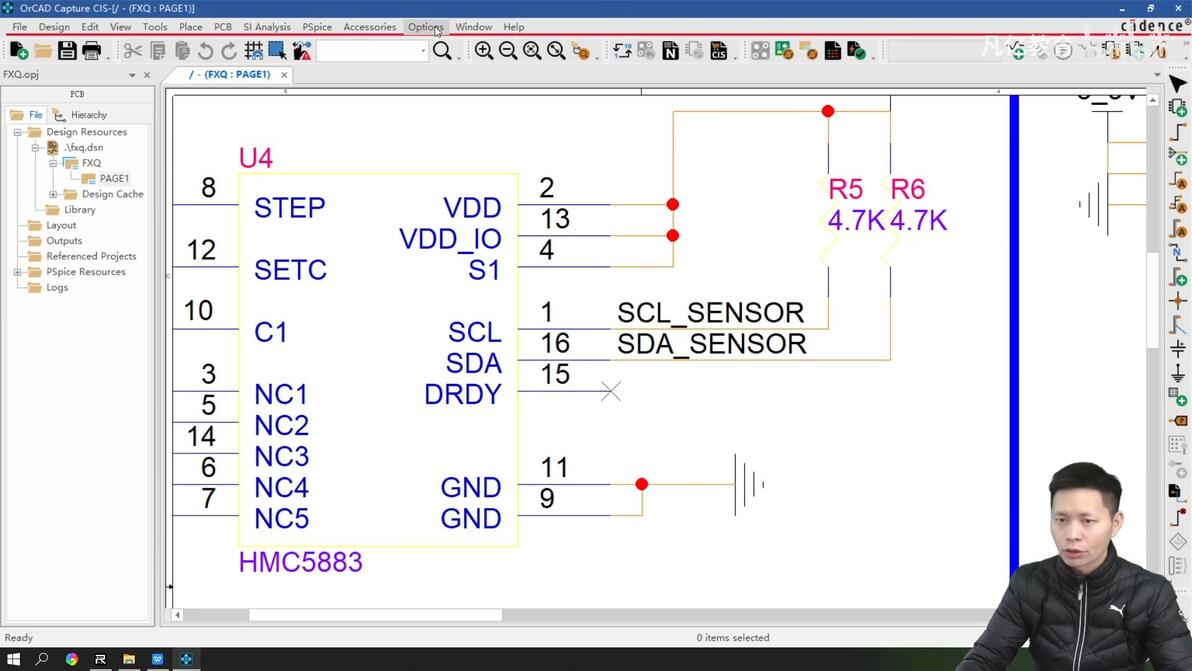

P3 11:37处。在Preferences栏中颜色选择器里面。此处显示的位号是part reference；

器件下方的标识是part value；

当前的颜色选择情况：

网络标号：

颜色选择器中，Alias选项对应网络标号的颜色

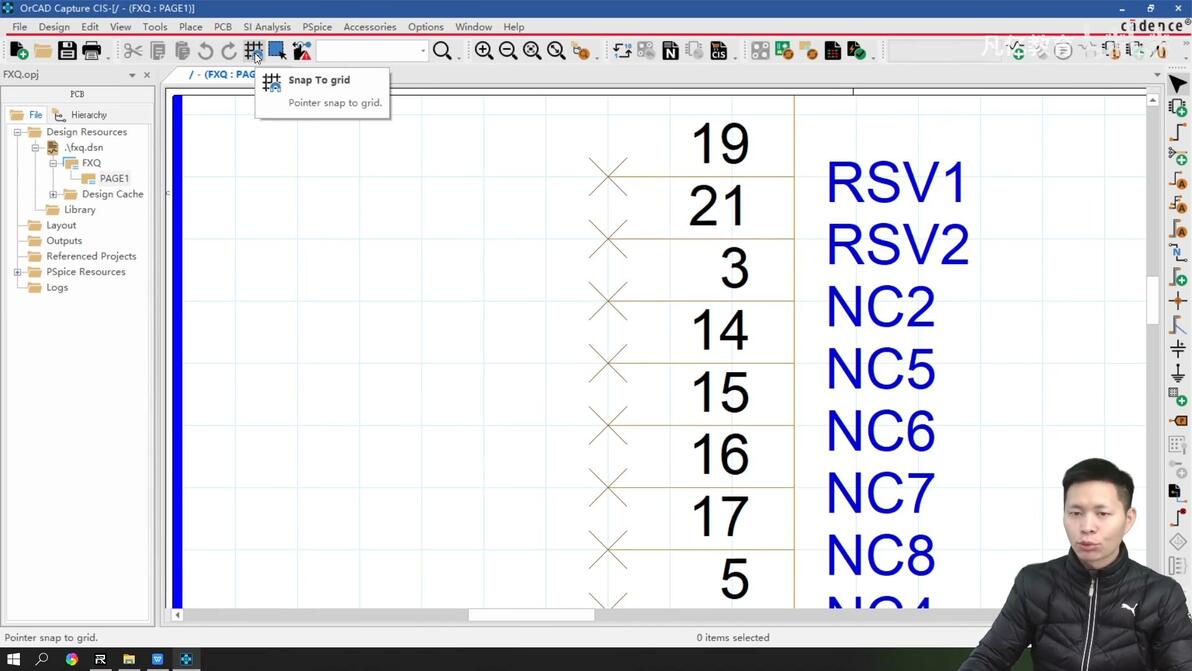

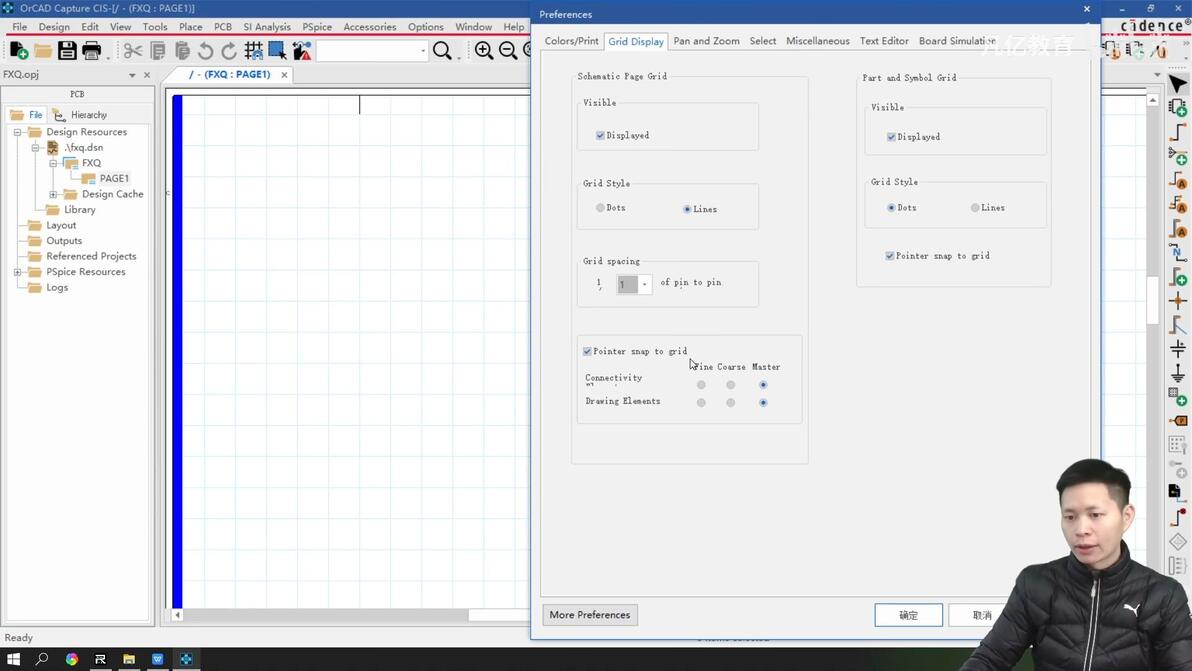

Grid Display中Pointer sanp to grid是“抓取格点”的开关

工具栏上也有“Snap to grid”

P4 IC封装库网址：www.iclib.com

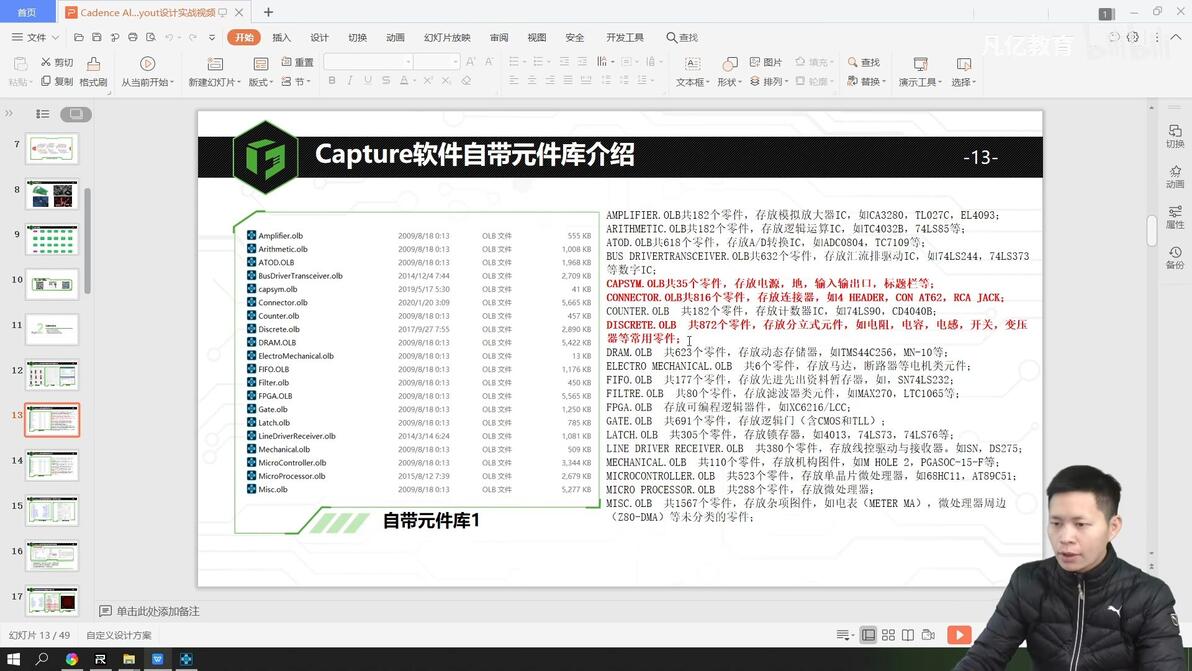

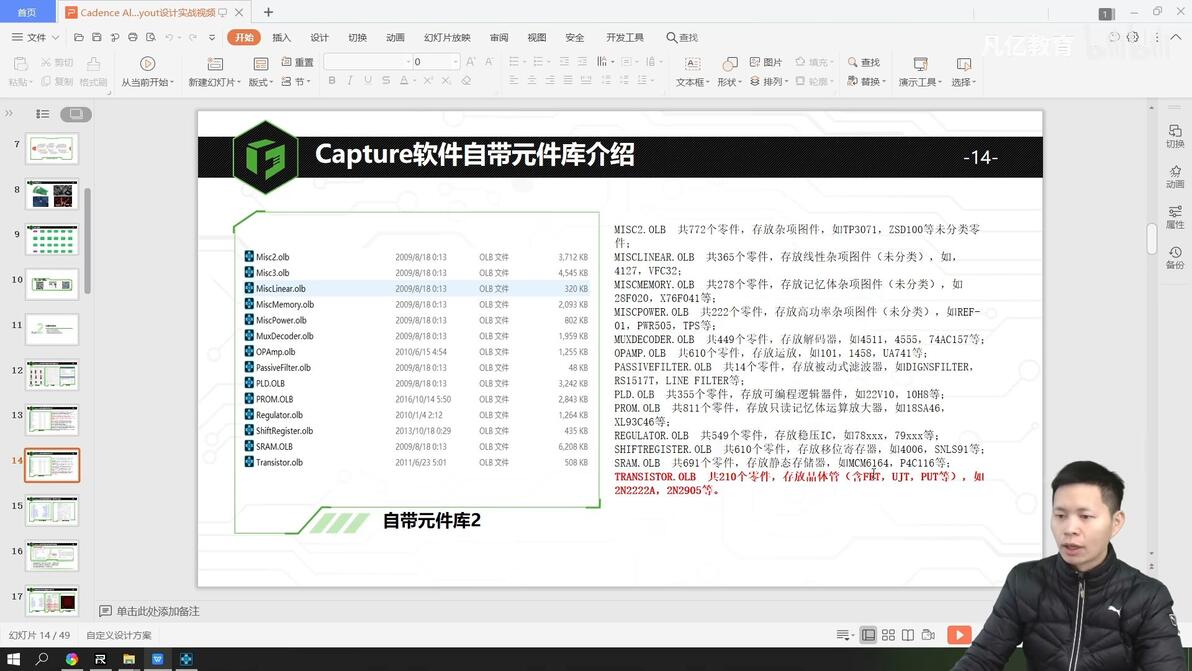

Orcad中常用的元件库，标红的最常用

常用元件库：CAPSYM.OLB共35个零件，存放电源，地，输入输出口，标题栏等；

CONNECTOR.OLB共816个零件，存放连接器，如4 HEADER，CON AT62，RCA JACK；

DISCRETE.OLB 共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件；

05 Capture软件创建元器件库（STM32为例）_ev P5 - 06:27

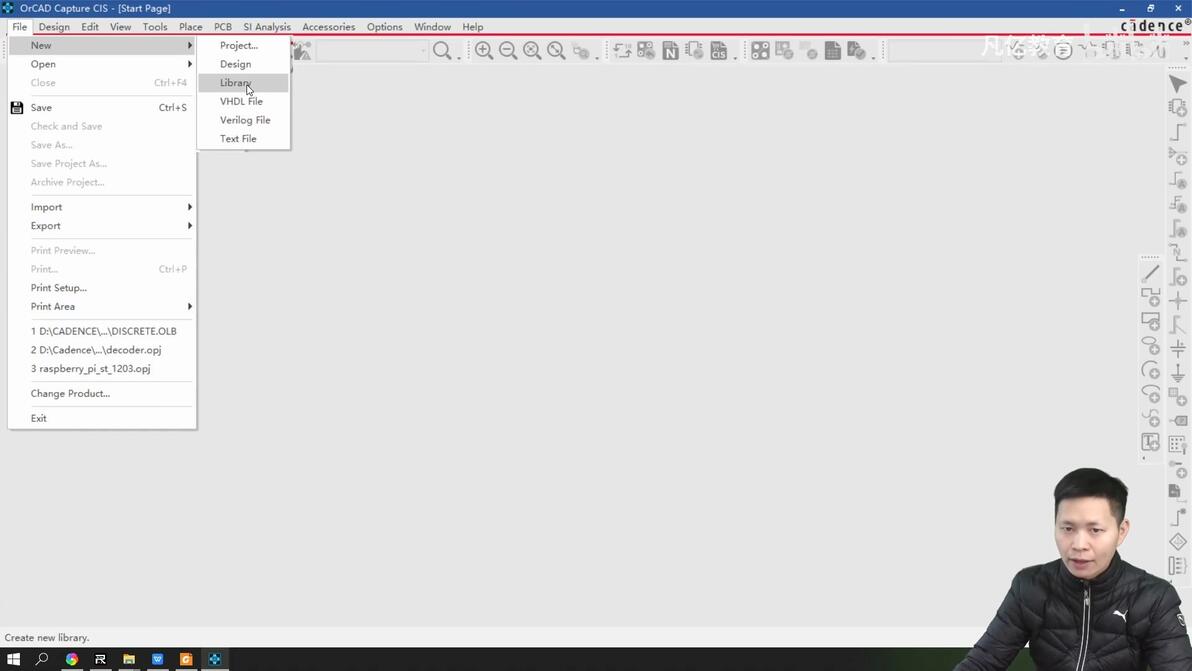

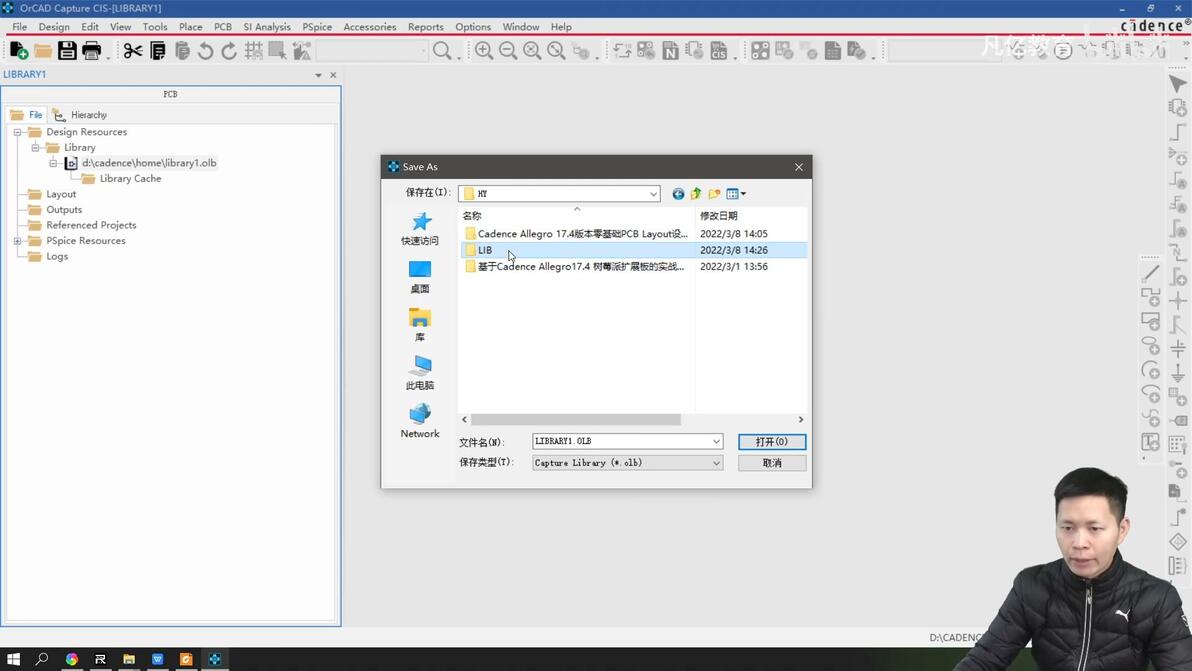

新建元件库New→Library

注意看右侧的菜单栏选项内容

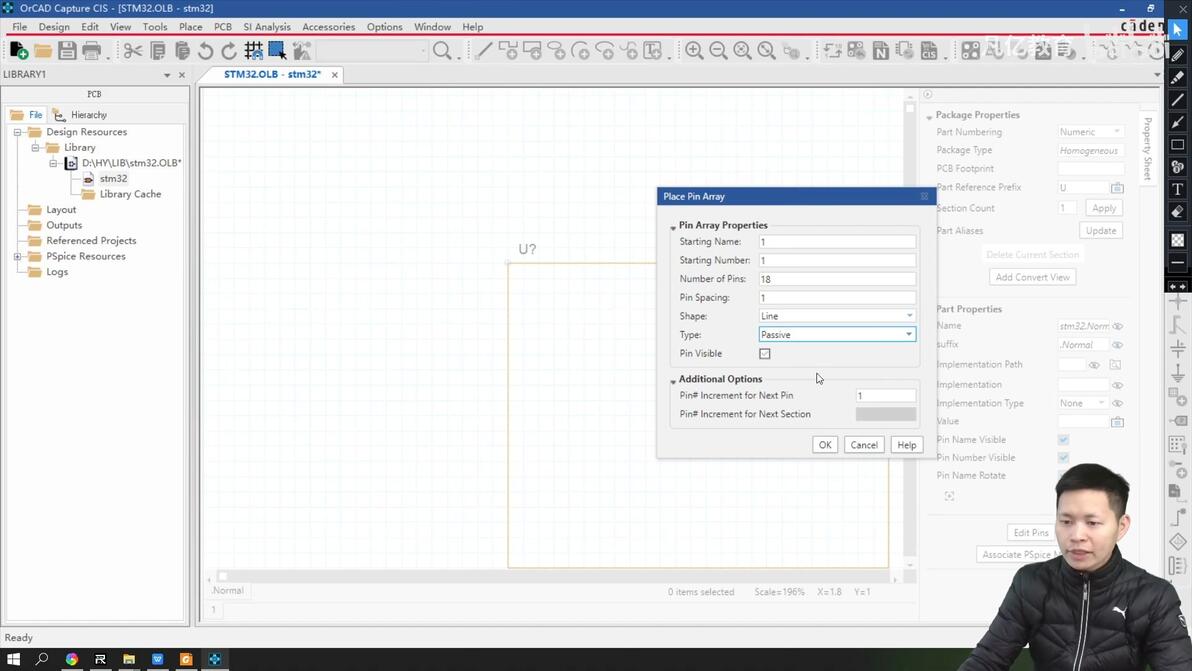

P5 14:04

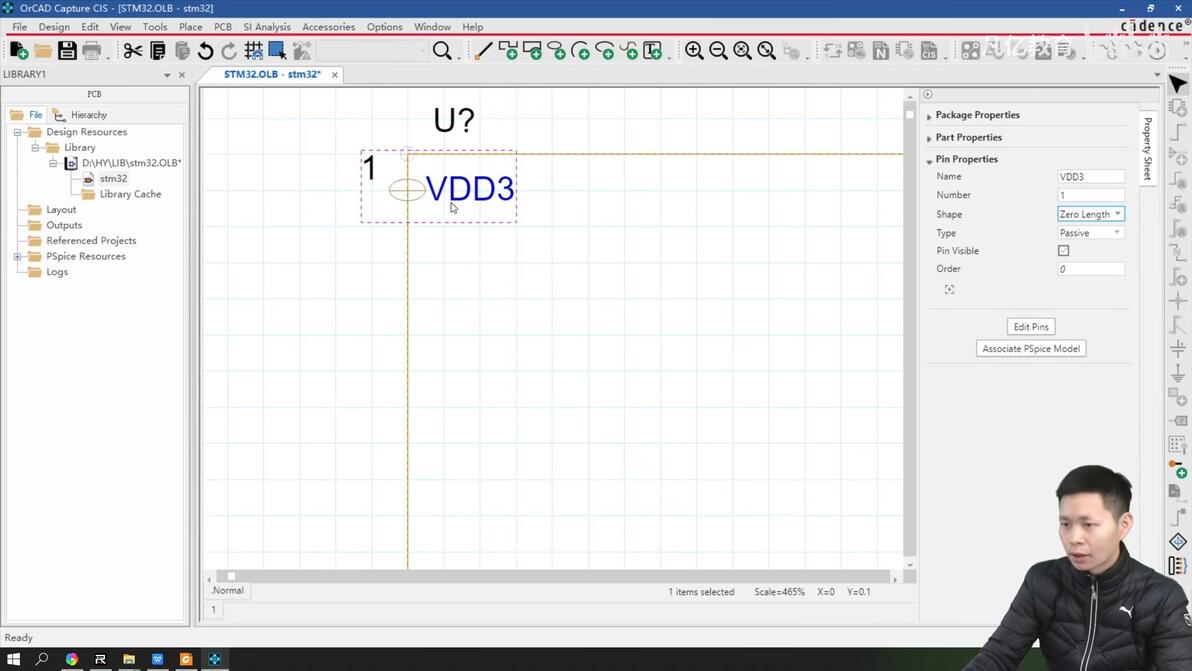

Pin Properties里面的Zero length是零线宽

Pin Spacing表示几个格点放一个引脚

07 元器件库与PCB封装库关联介绍_ev P7 - 01:16

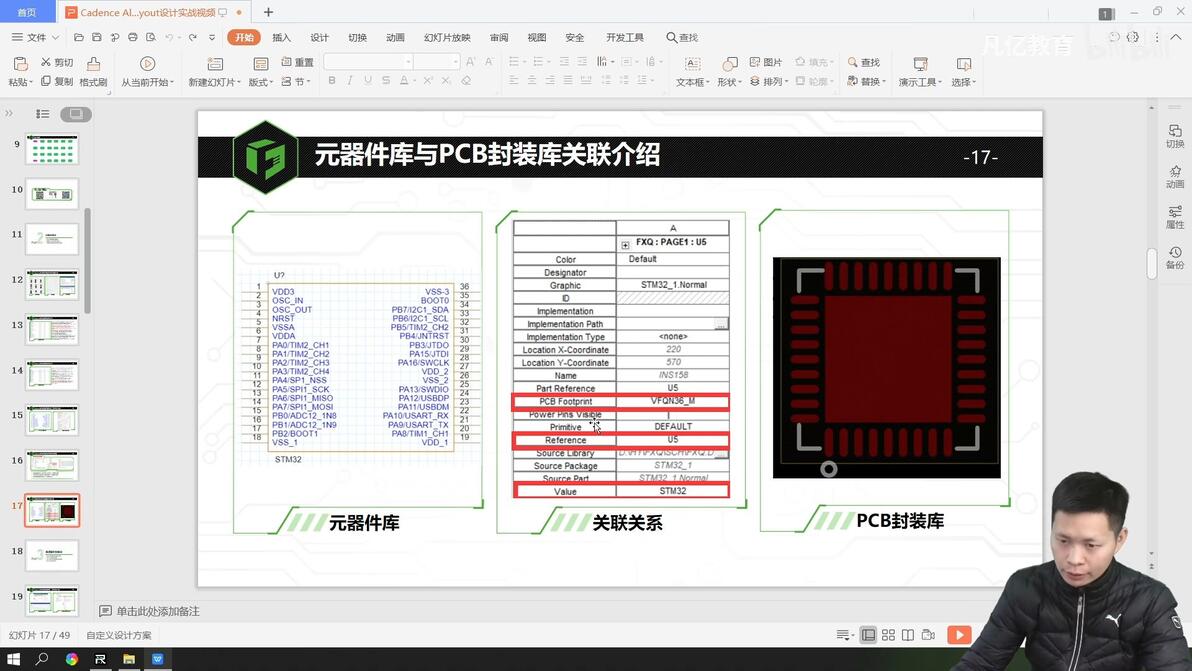

元器件库与PCB封装库关联

P7 2:44

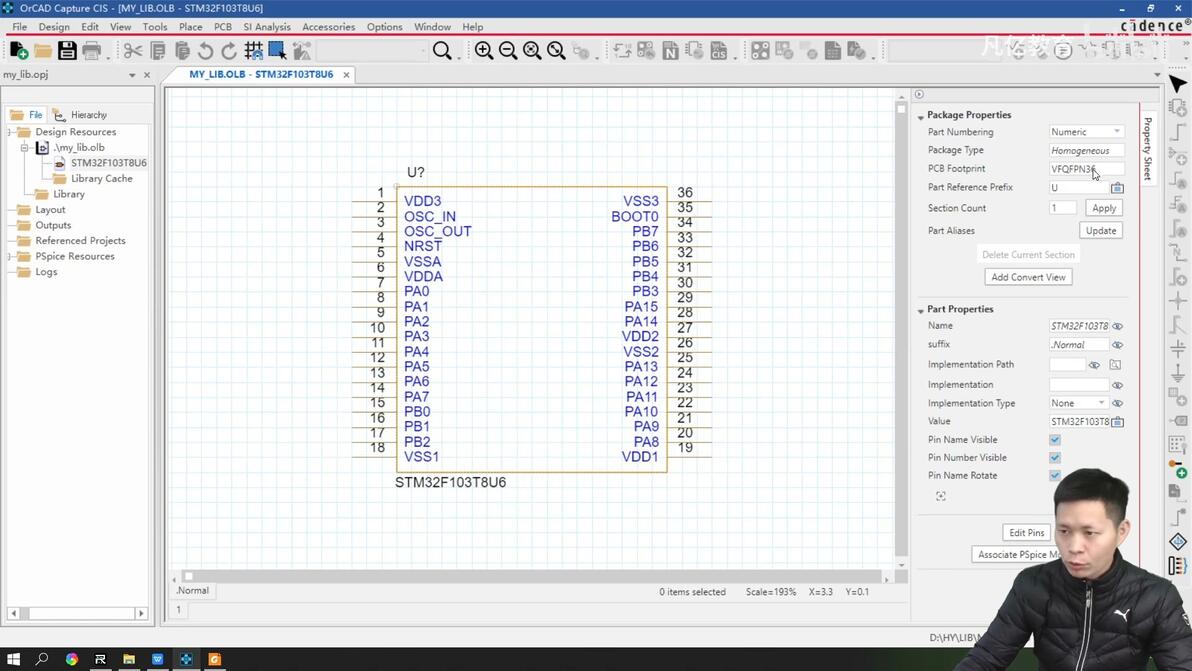

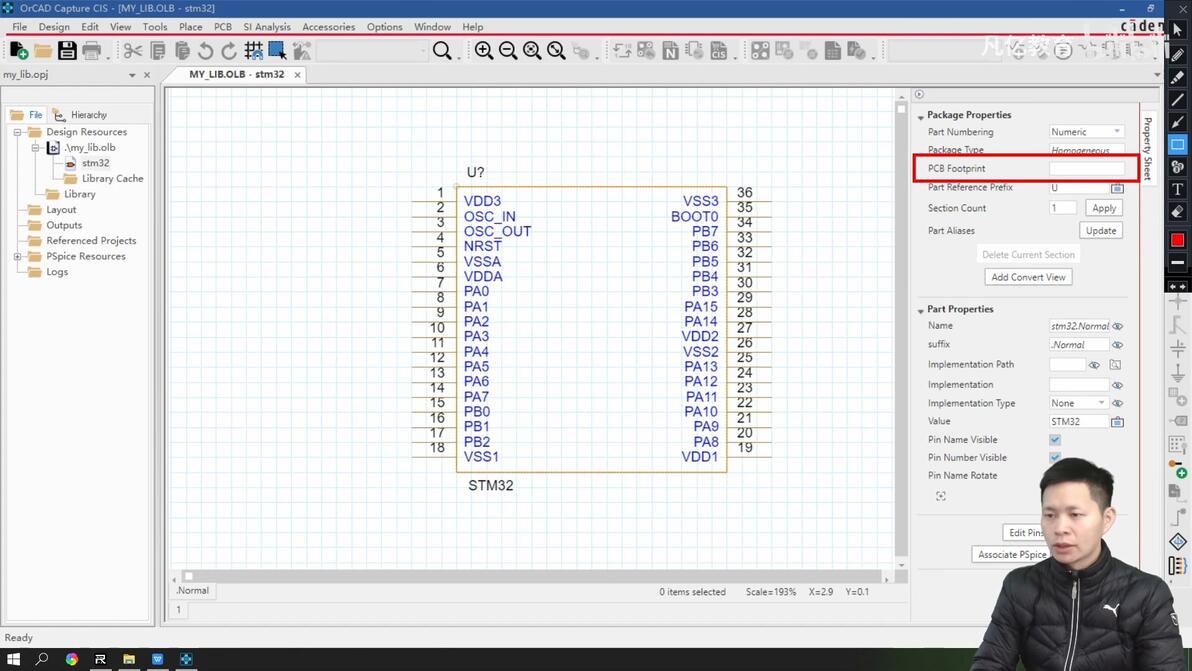

在右侧菜单栏中Package Properties里“PCB Footprint”是PCB引脚 ，即为封装属性；

PCB Footprint就是关联原理图（或者说元器件库）与PCB封装的重要参数

07 元器件库与PCB封装库关联介绍_ev P7 - 08:49

如果某些芯片(或者器件)对应的PCB封装是唯一的，那么在原理图库设计时就可以把PCB 唯一的Footprint写进去；

08 Capture软件原理图新建、添加命令介绍_ev P8 - 05:58

关于在原理图中添加元器件库：

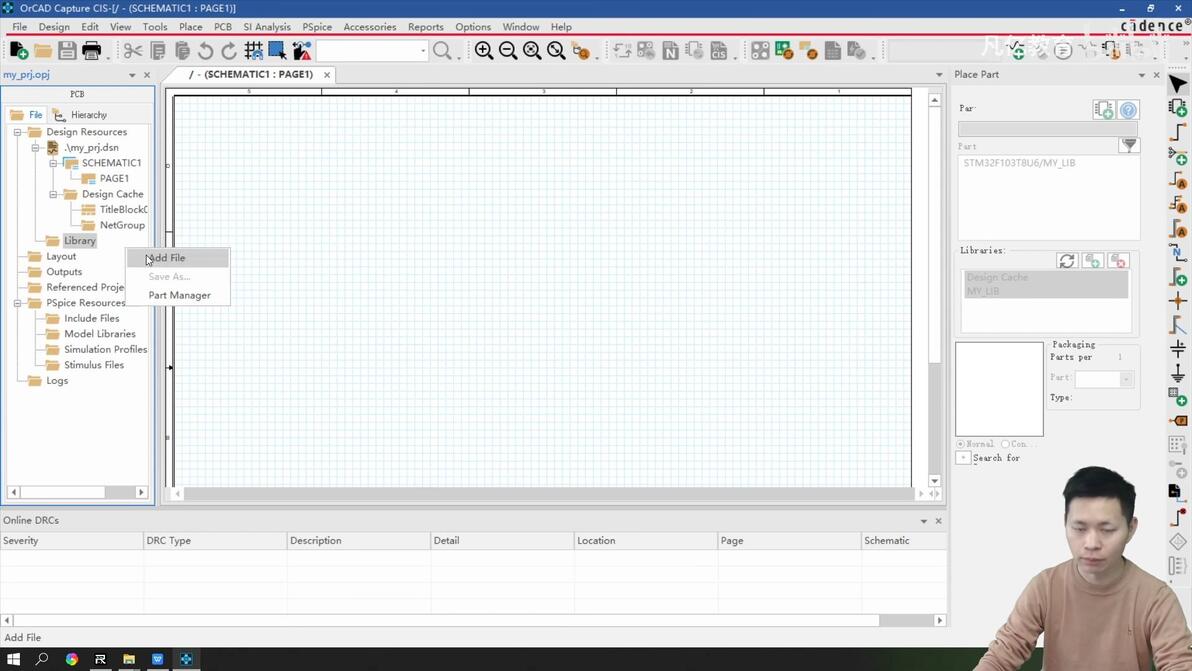

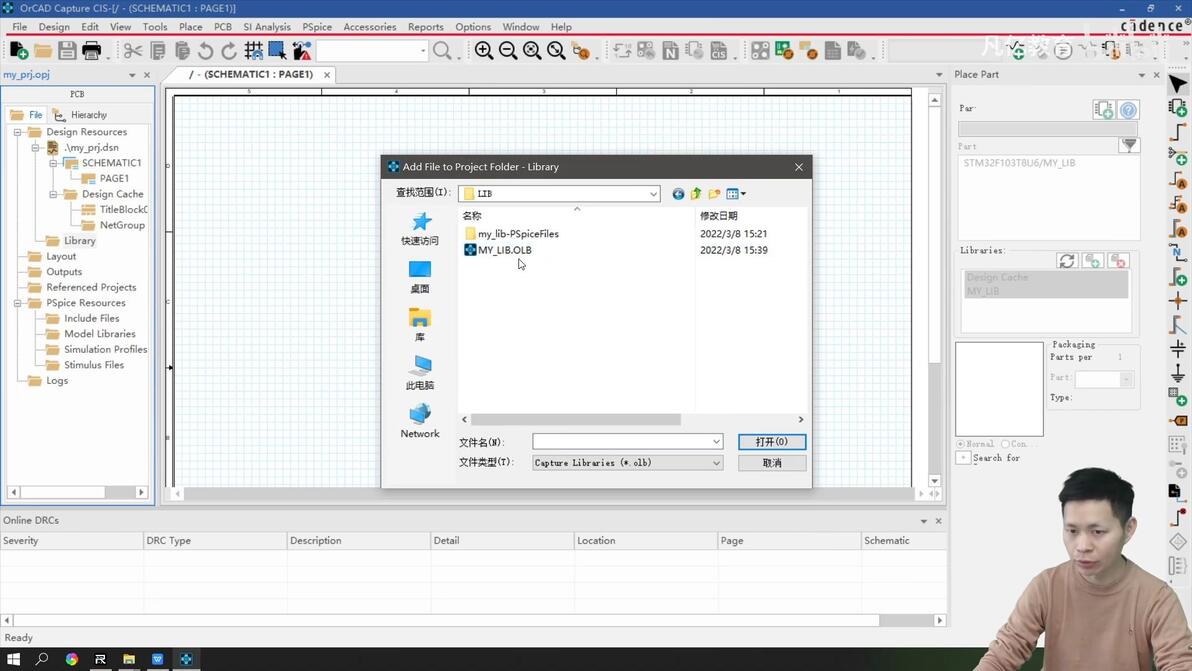

①先在右侧菜单栏中的Library文件中，选“Add File”。如上面两张图所示

②重新进入原理图页面，再点Place→Part；

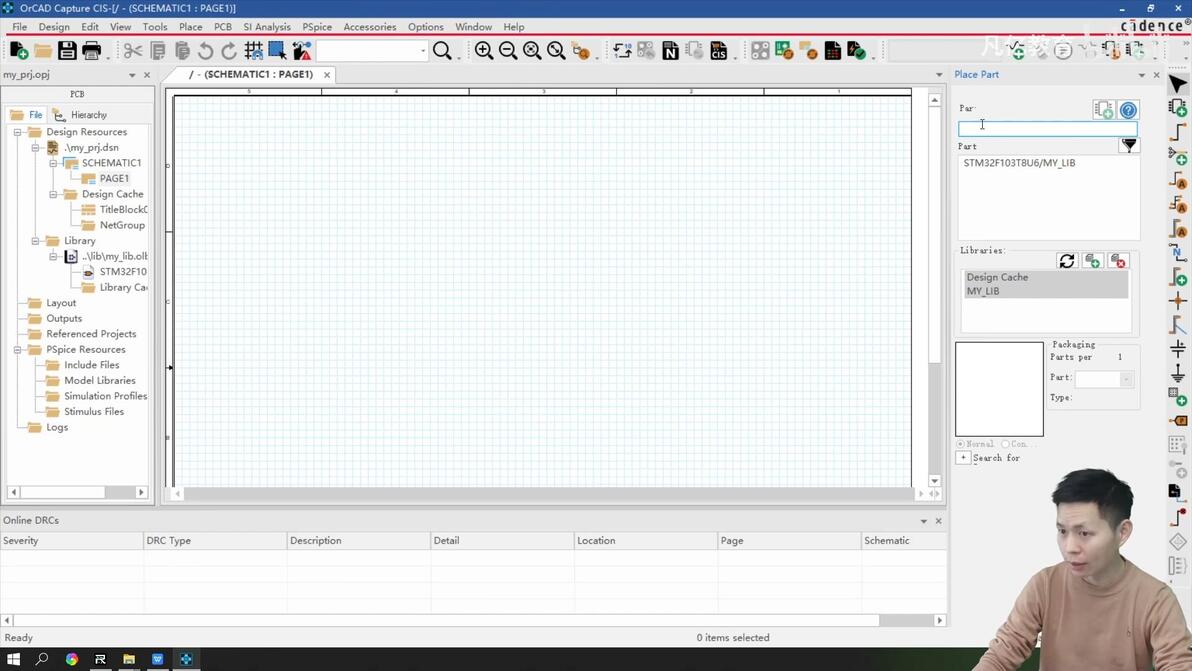

③右侧Place Part栏显示自动关联的Library；如下图所示。

08 Capture软件原理图新建、添加命令介绍_ev P8 - 08:08

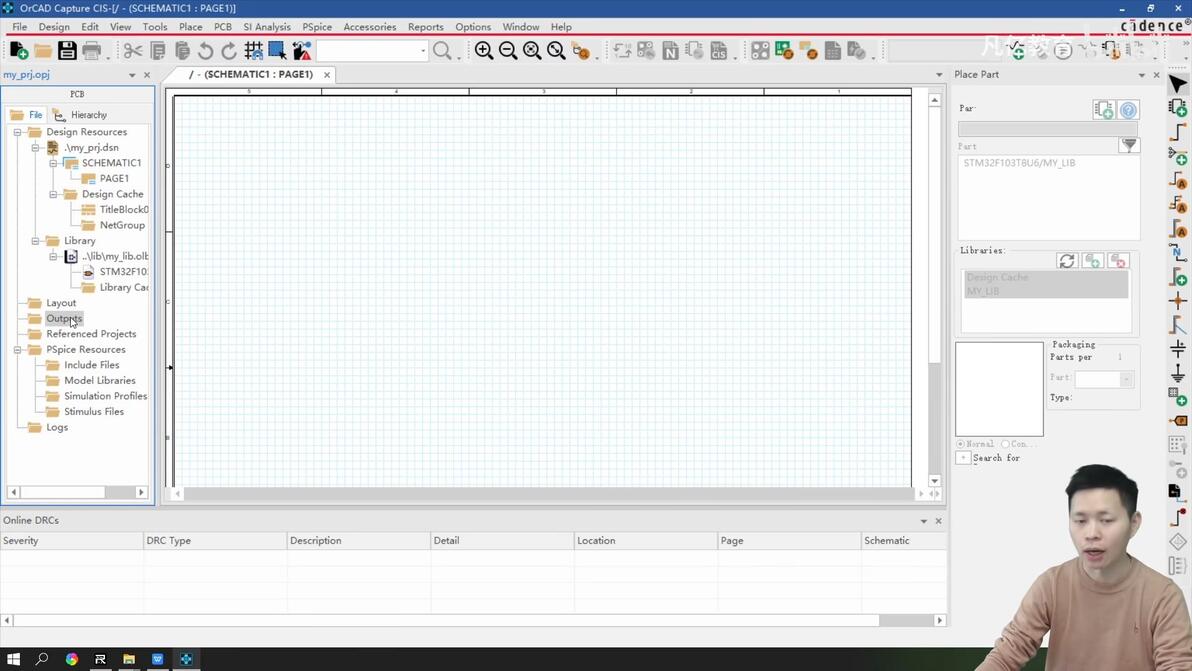

Output是输出项，可以输出各类PCB网表、BOM清单、原理图PDF

08 Capture软件原理图新建、添加命令介绍_ev P8 - 10:34

关于新建Design与新建project的区别：

①若之前已经新建过一个文件，那么新建Design后；此时不需要选择保存路径（它默认把Design保存在已有的Project路径中）

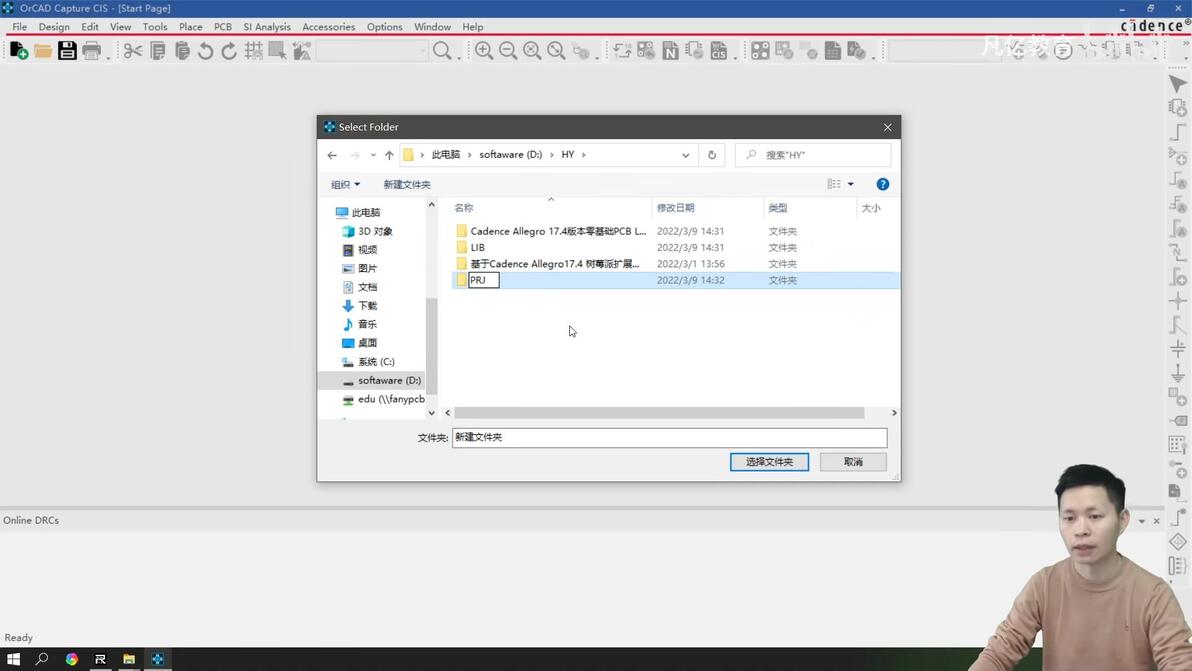

②若之前没有新建过文件，那么新建Design的时候，需要选择文件的保存路径

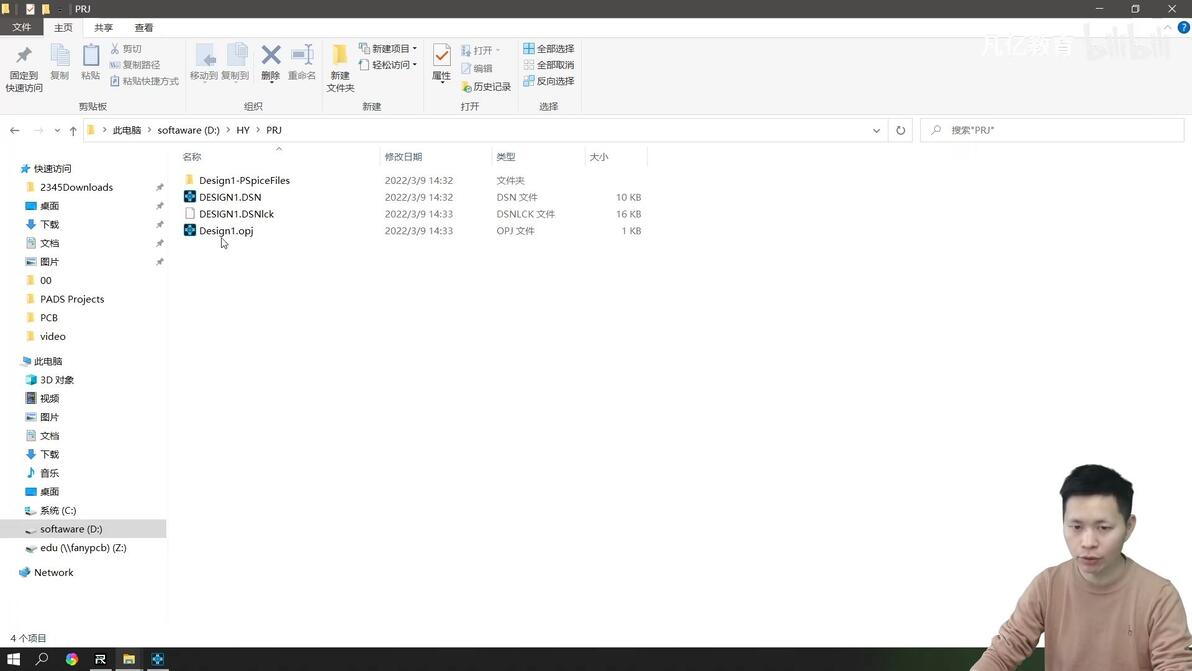

新建Design时，里面文件跟新建Project的文件是一样的；同样会自动生成一个opj文件

09 Capture软件原理图添加元器件_ev P9 - 02:55

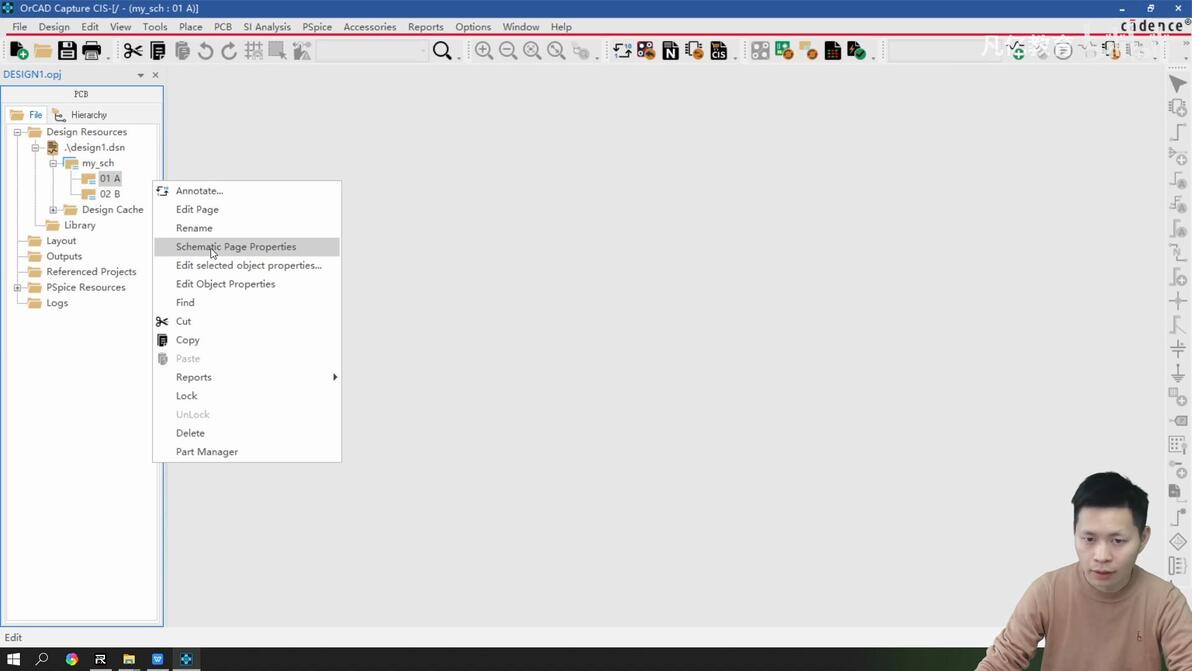

修改原理图页面属性

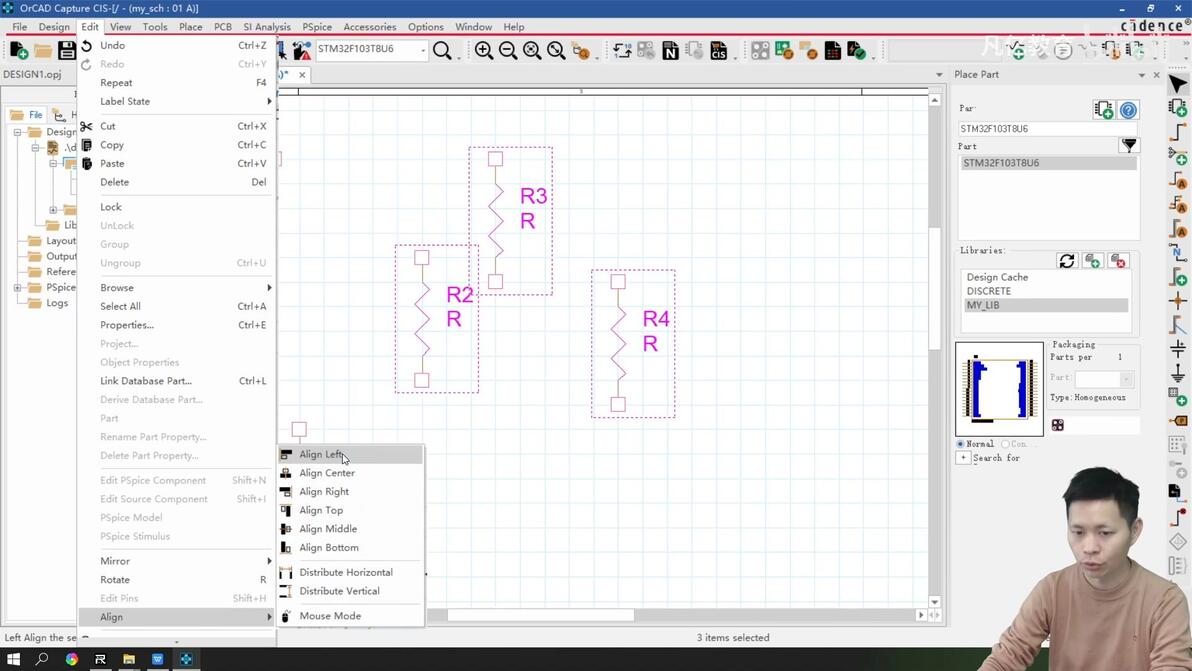

对元件进行对齐，选择Edit→Align再选需要的对齐方式

10 Capture软件原理图信号联通_ev P10 - 00:56

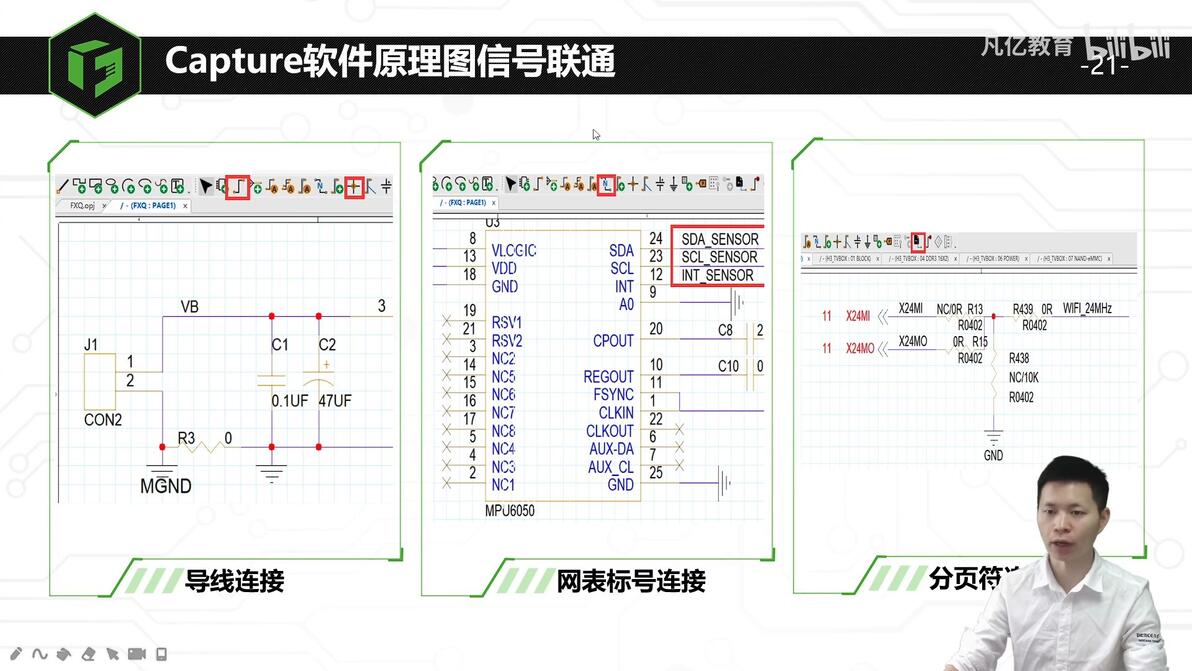

元器件间的三种不同连接方式；

①导线连接；②网表标号连接；③分页符连接；

其中，网表标号是在同一页中起连接作用的。分页符号可以在原理图中的不同页中起连接作用

在不同页面要实现连接，分页符号和同一网络标号缺一不可

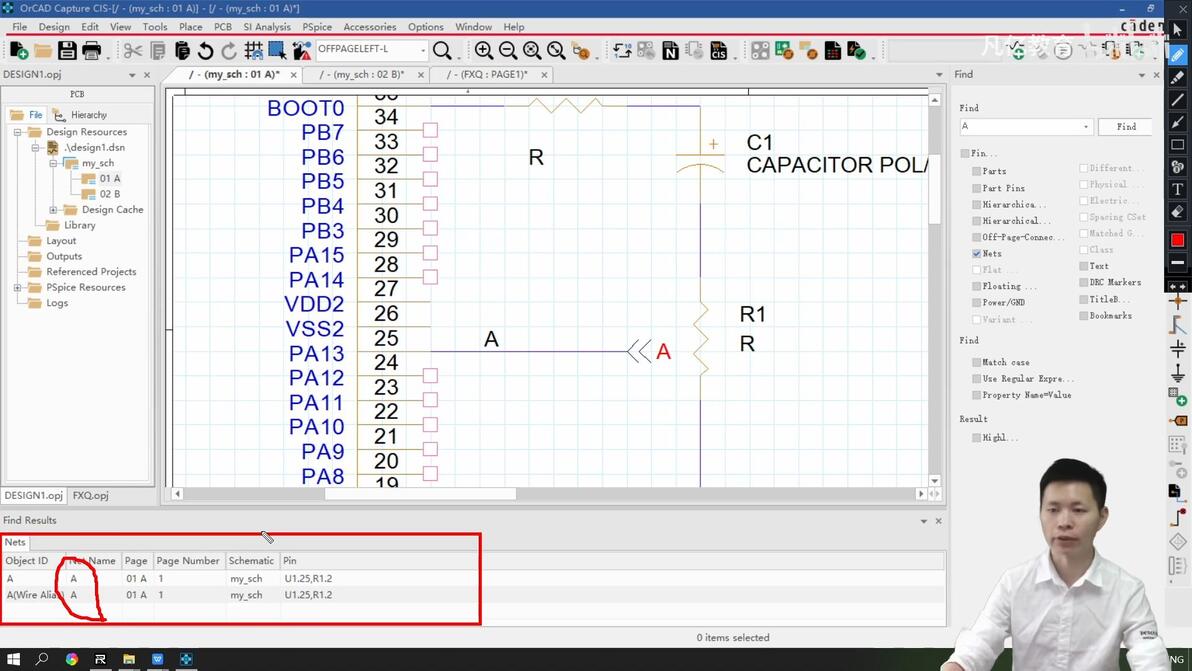

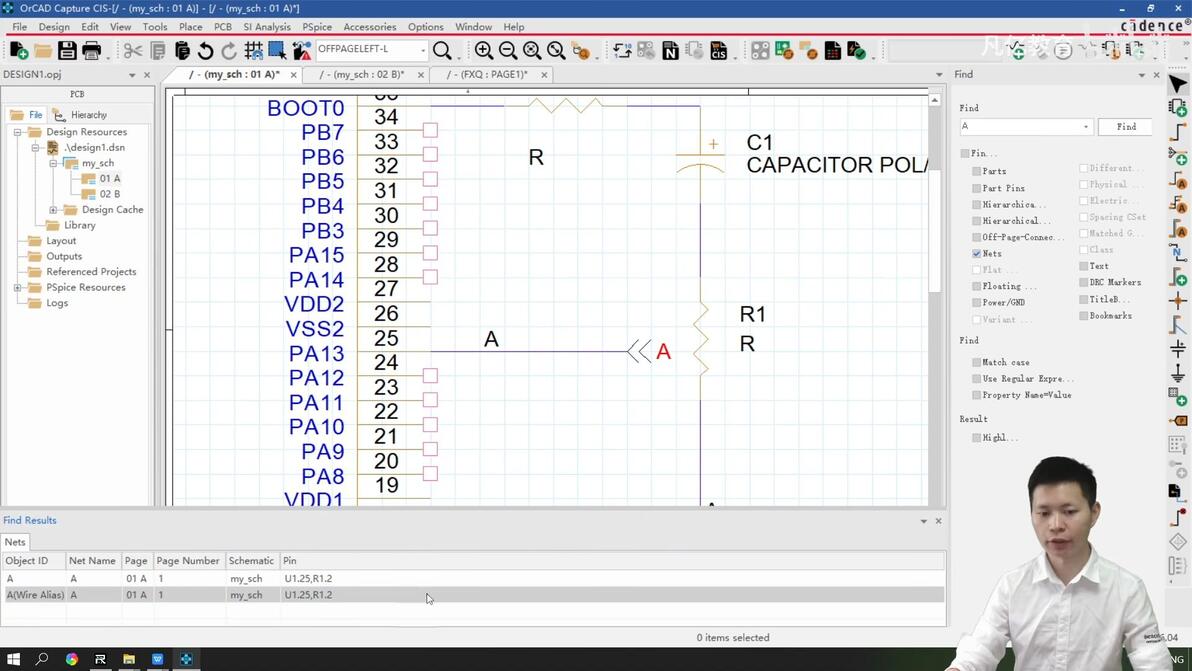

如何打开查找“Find”？

按ctrl+F快捷键。

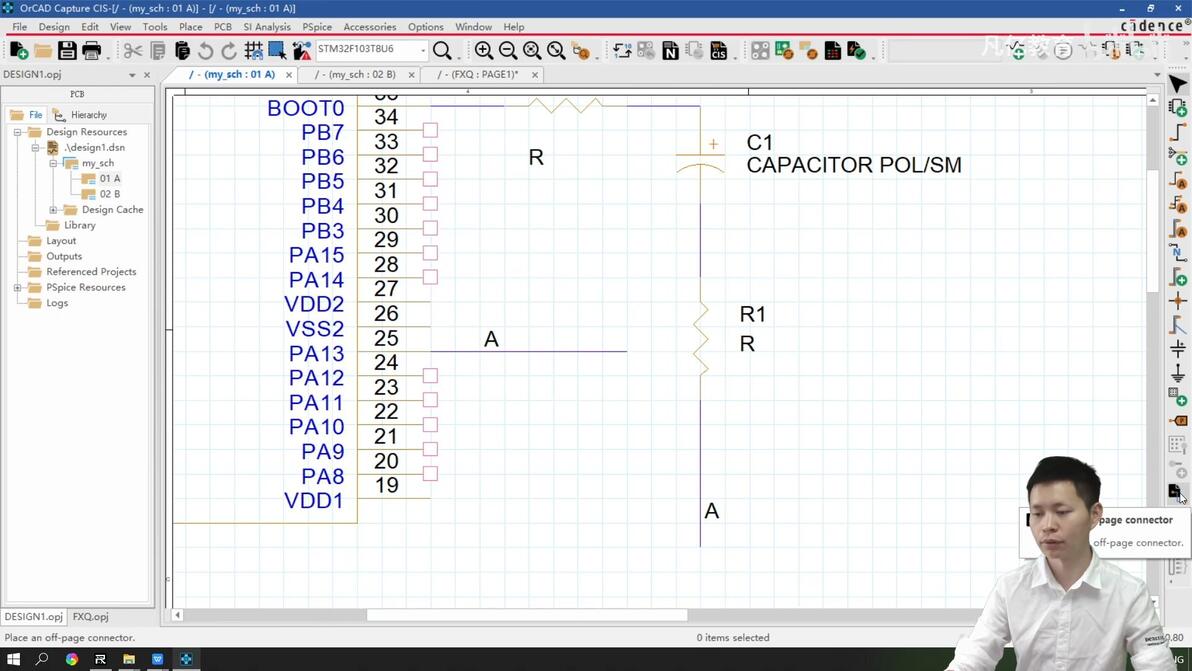

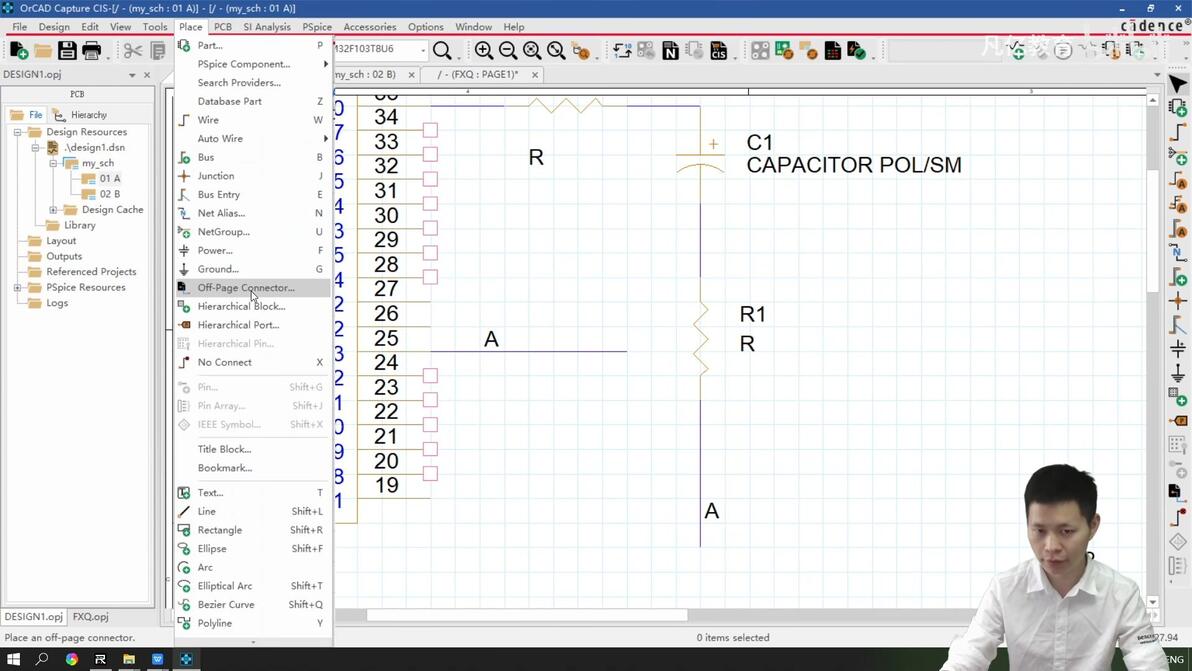

分页符：Off-Page Connector...

①在Place中选中"Off-Page Connector..."

②右侧菜单图标

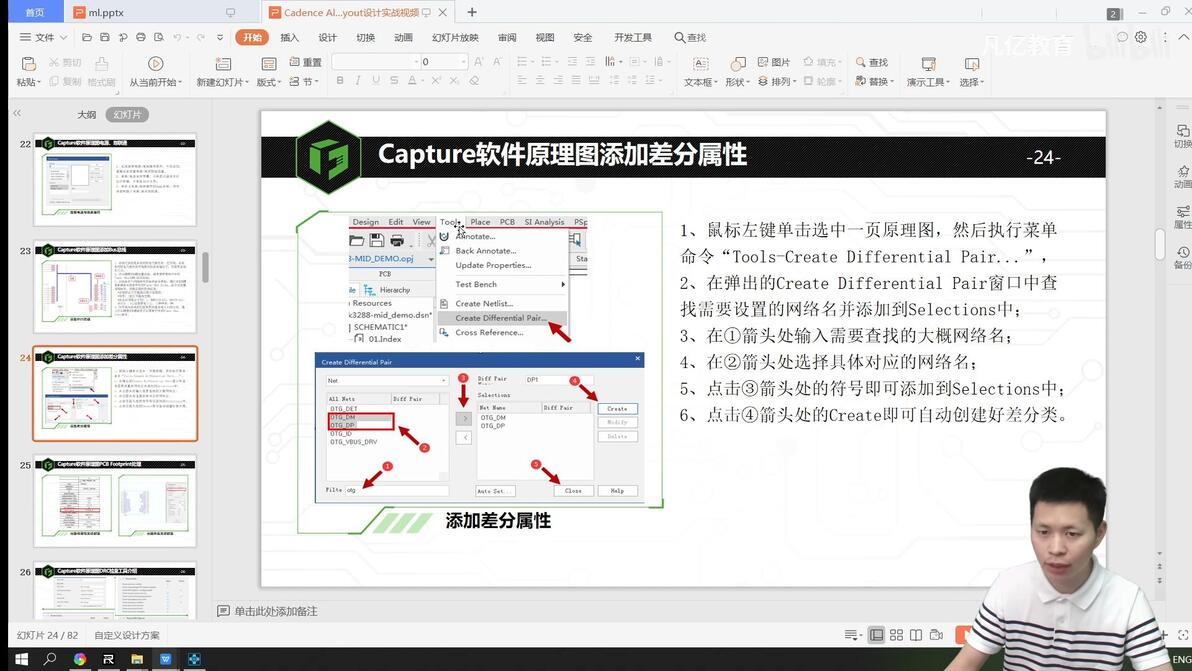

13 Capture软件原理图添加差分属性_ev P13 - 05:20

差分对可以在原理图DSN下进行，也可以选中DSN下其中一页PAGE中进行。

一般是选中一页中添加差分对，在DSN中有很多页面，会有很多网络标号

14 Capture软件原理图PCB Footprint处理_ev P14 - 03:16

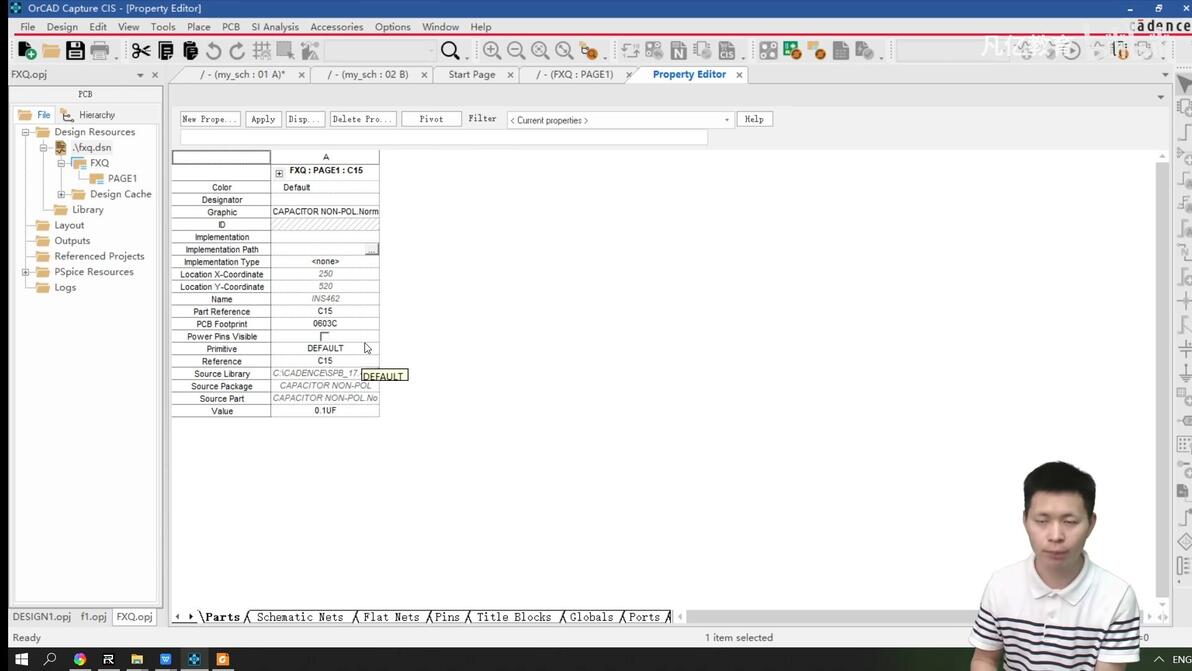

关于电阻（或者电容）这类器件，从库中选出它本身没有确定封装的类型，需要根据实际情况选择不同的封装（如0402、0603等等）

封装选择的原则：①电阻的阻值大小 ②电阻的功能、应用场所 ③电阻的材质

原理图中PCB Footprint的封装名称，要与PCB Editor中的PCB封装库名称保持一致，否则导入网表时会报错，提示没有封装

15 Capture软件原理图DRC检查工具介绍_ev P15 - 00:58

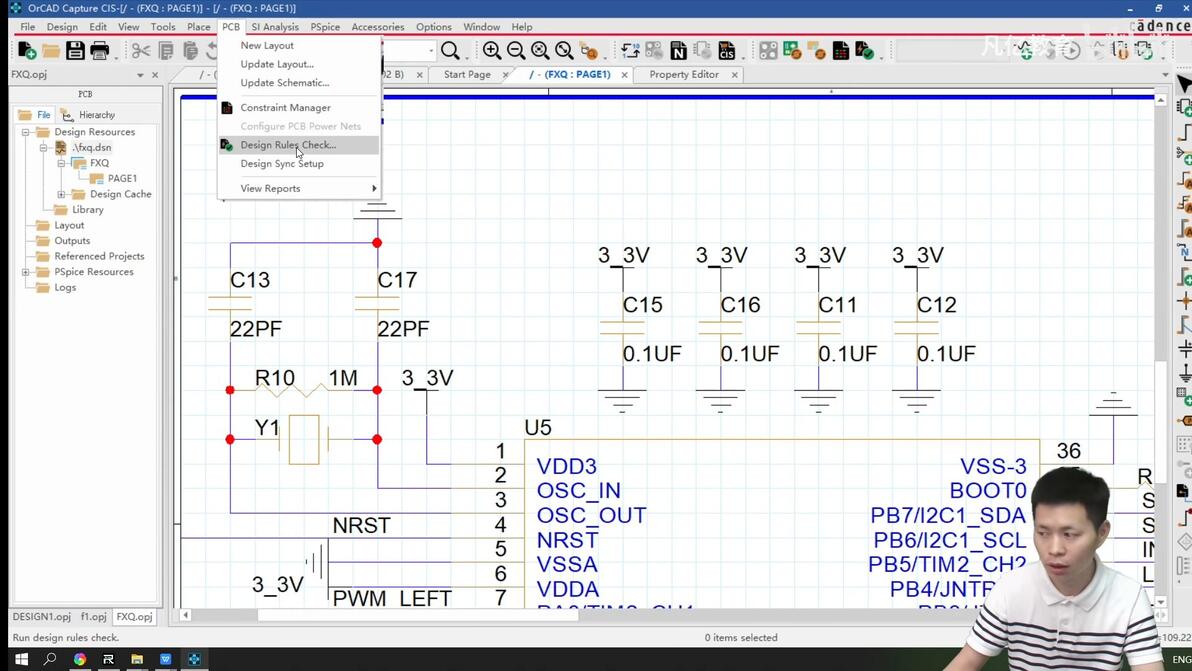

进行原理图的DRC检查，点击PCB→Design Rules Check；

路径里面有中文不能直接RUN（运行)DRC检查

15 Capture软件原理图DRC检查工具介绍_ev P15 - 17:33

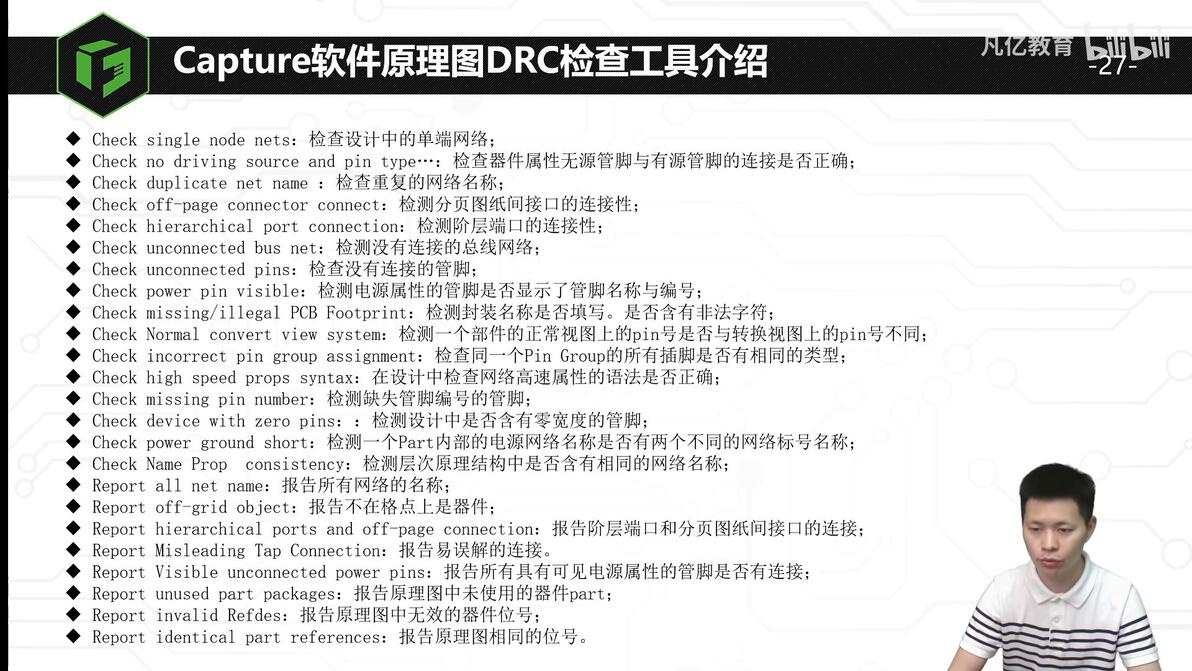

DRC检查工具介绍

16 Capture软件原理图PDF与BOM清单输出_ev P16 - 05:25

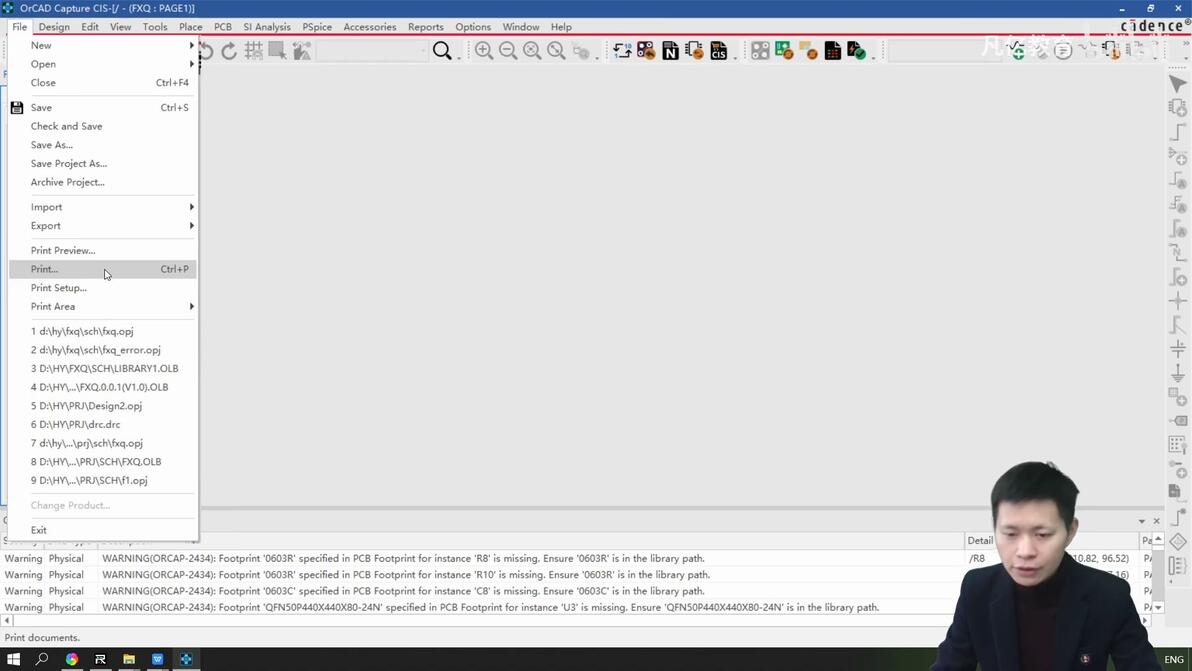

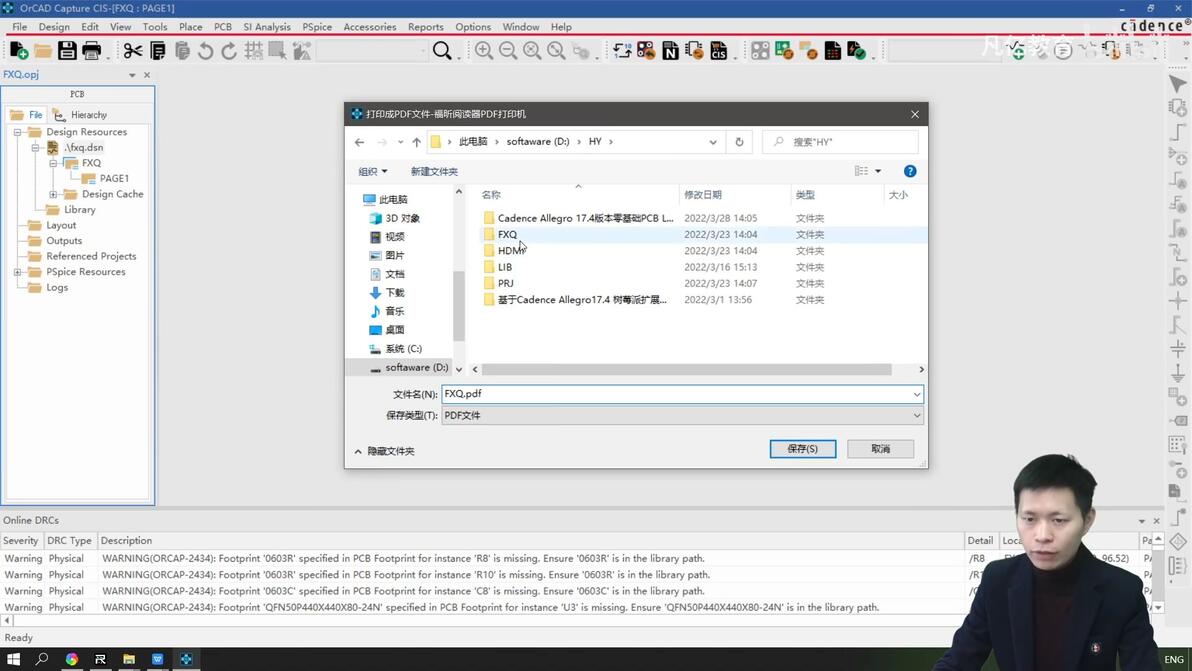

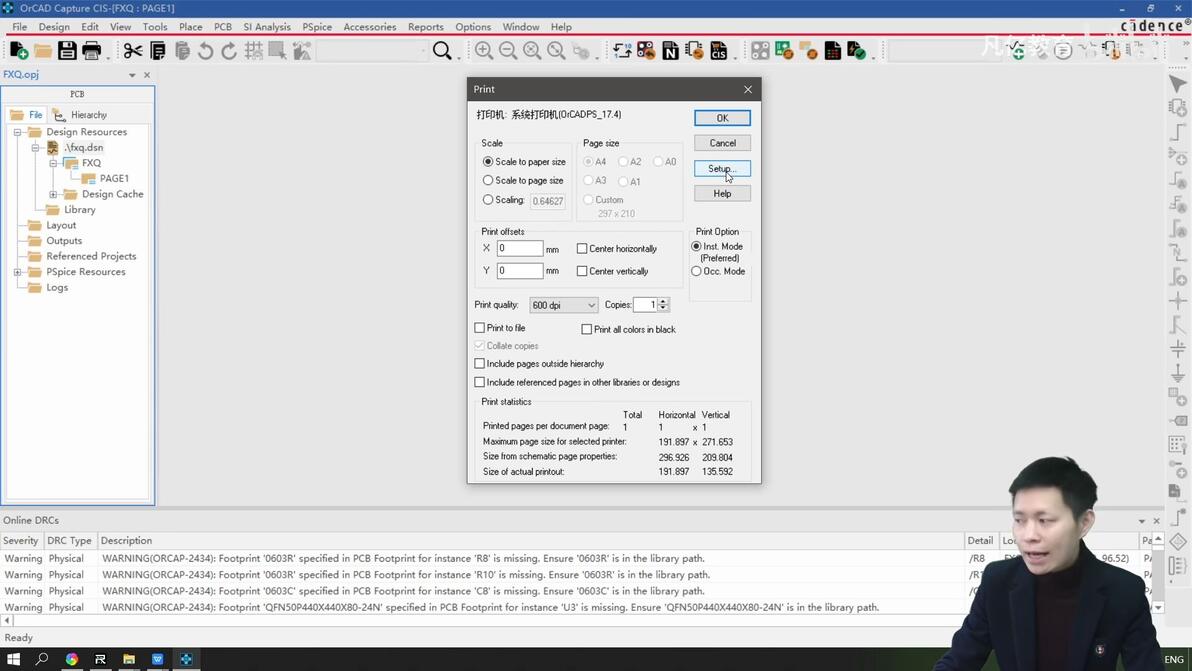

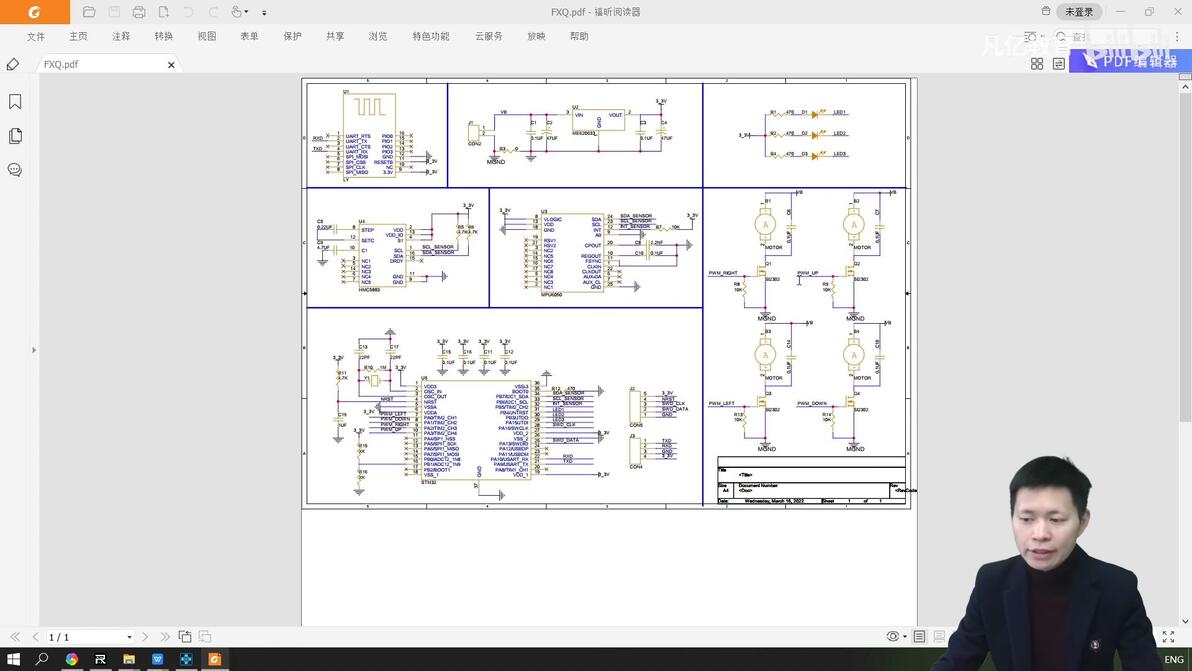

原理图PDF导出，法1：

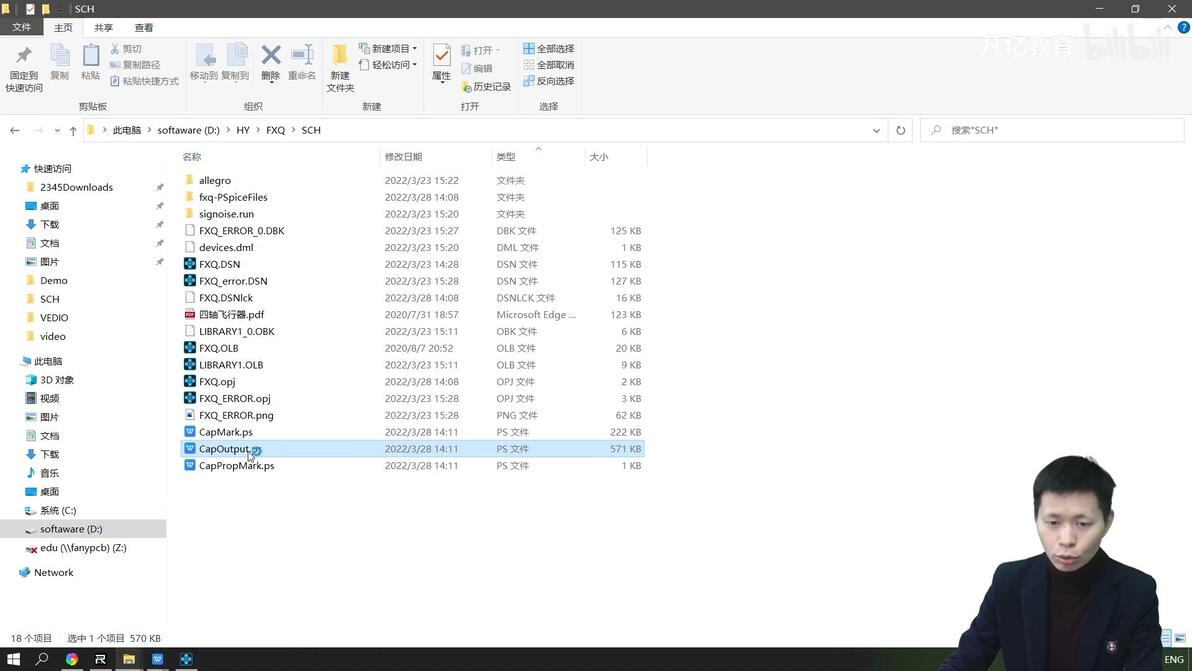

输出PDF，需要先下载插件，图中选中的就是输出的PDF，但格式是PS。

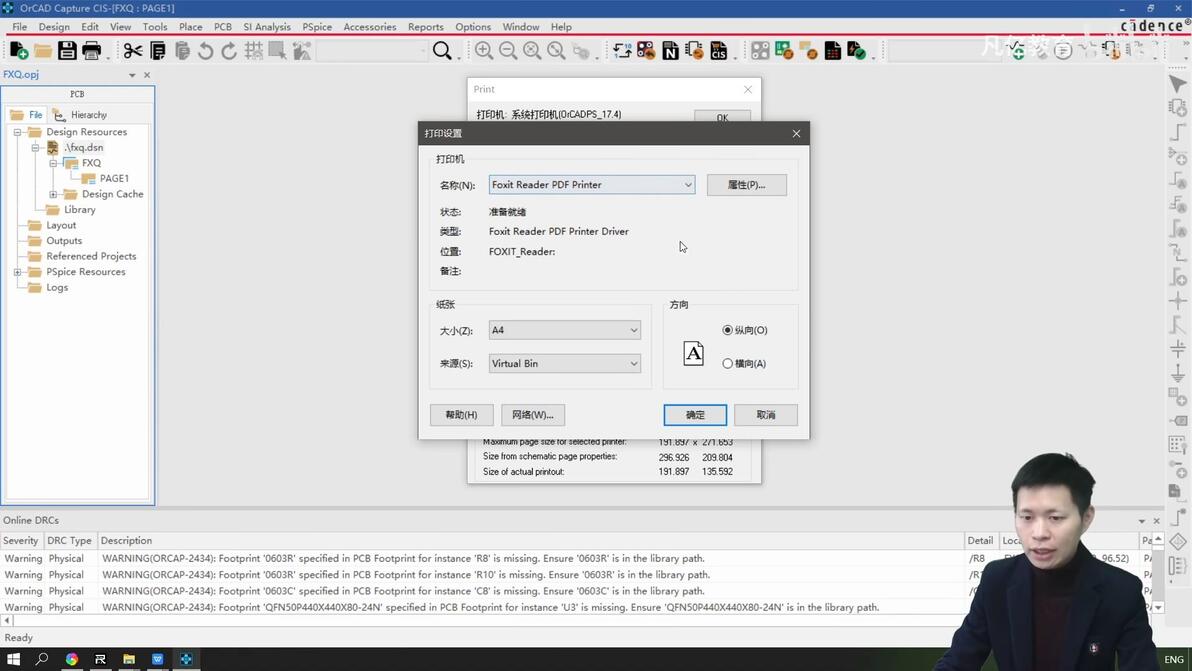

原理图PDF导出，法2：

法2，不像法1中在左边菜单中有网络标识、器件位号的分栏

16 Capture软件原理图PDF与BOM清单输出_ev P16 - 09:03

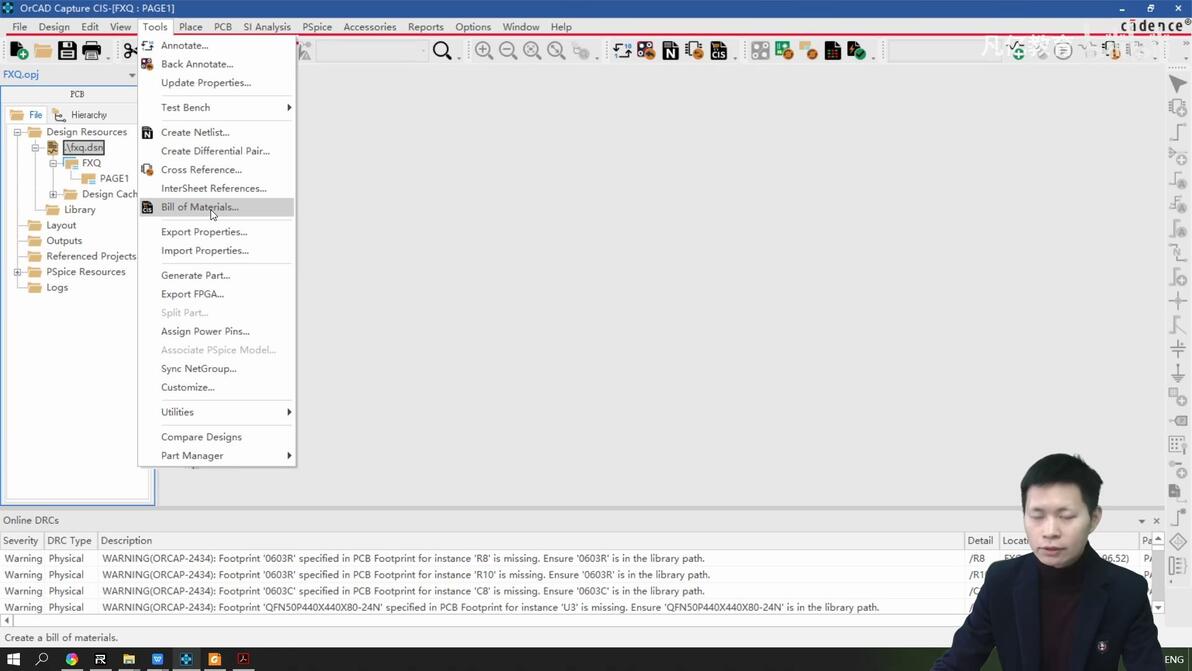

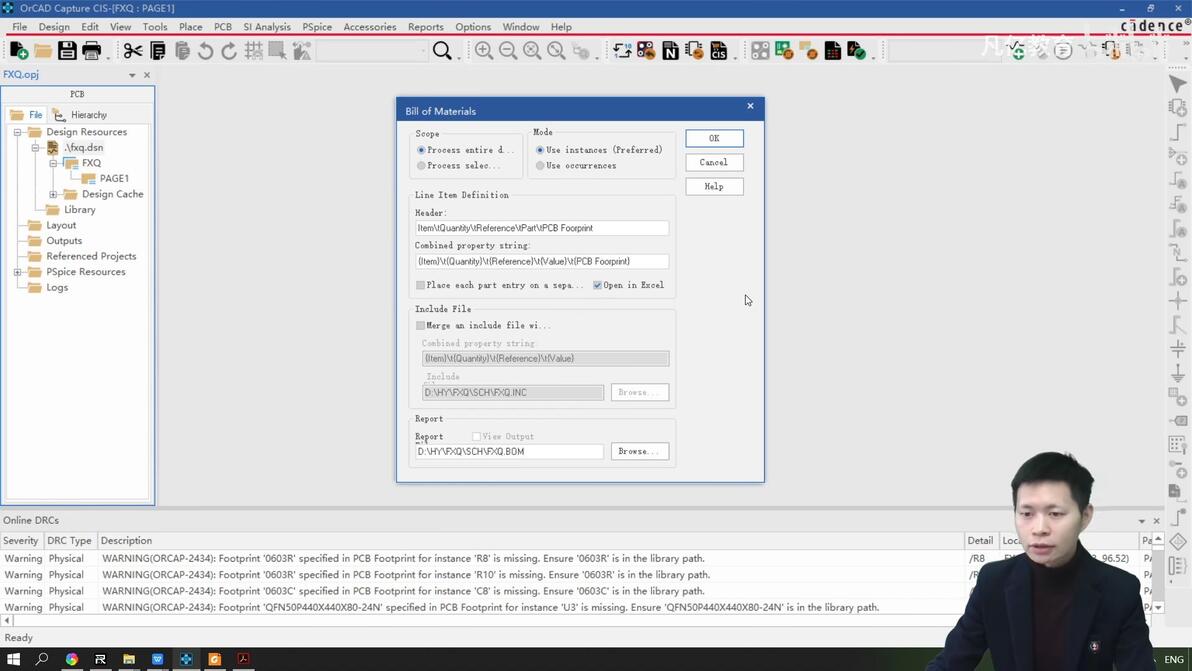

输出BOM表

要记得先选中原理图DSN，再点击Tools

Header和Combined property string两行后面都是+“\t”,不同在于+PCB Footprint 或者 +{PCB Footprint}

输出网表

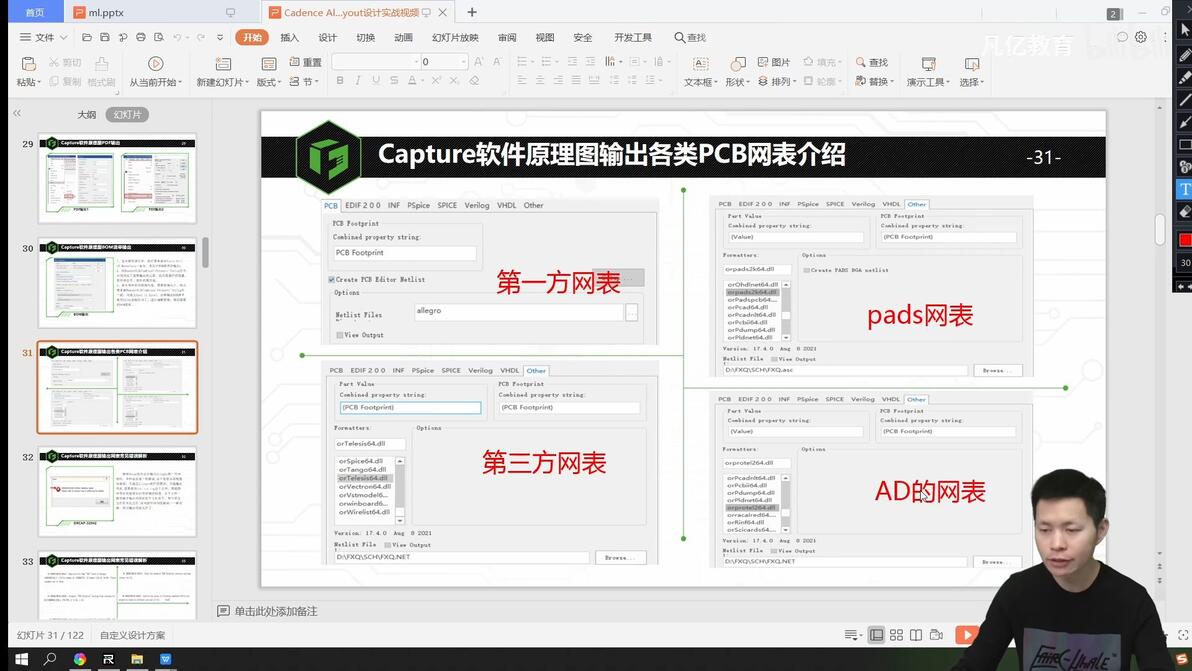

共有4种网表：第一方网表、Pads网表、第三方网表、AD的网表

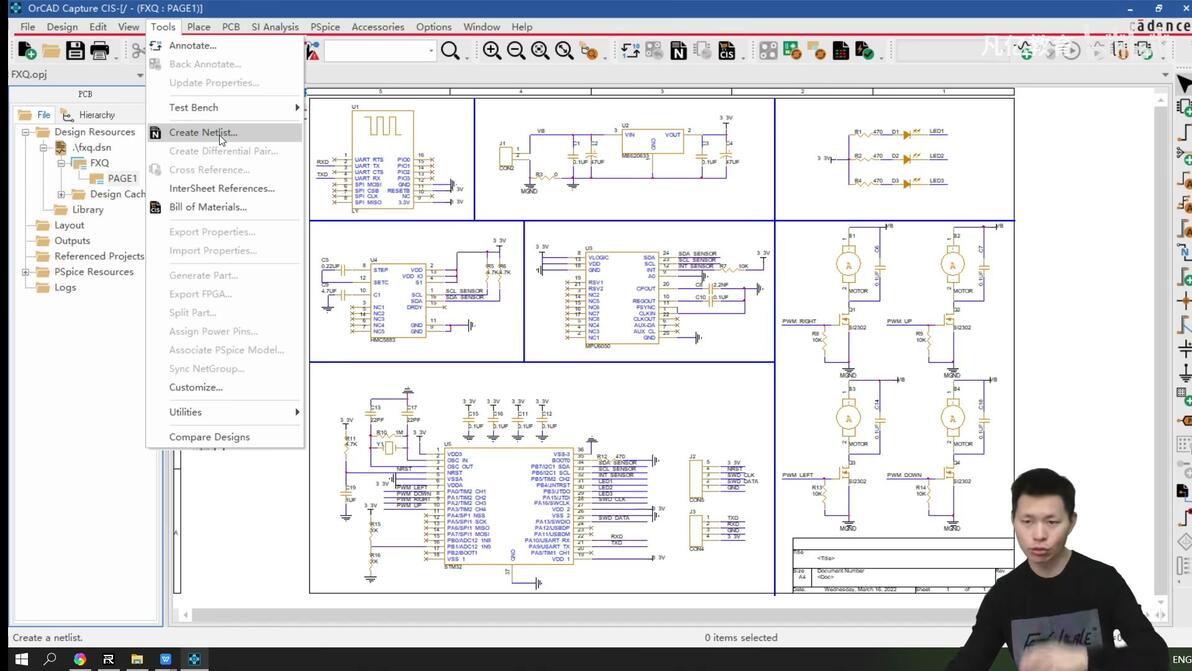

Tools中选择Creat Netlist 或者上方快捷键中点击
