敞开式TBM与护盾TBM的工作原理，与盾构区别？

蜗牛市政

2024年05月27日 19:16

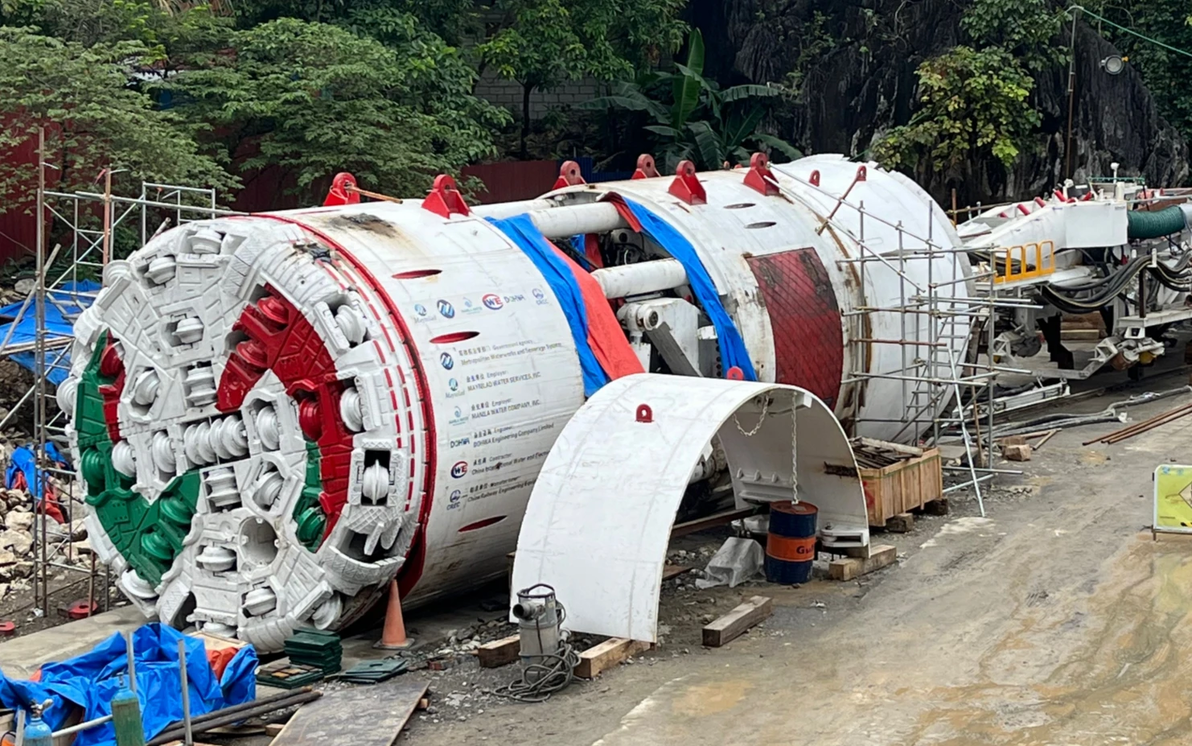

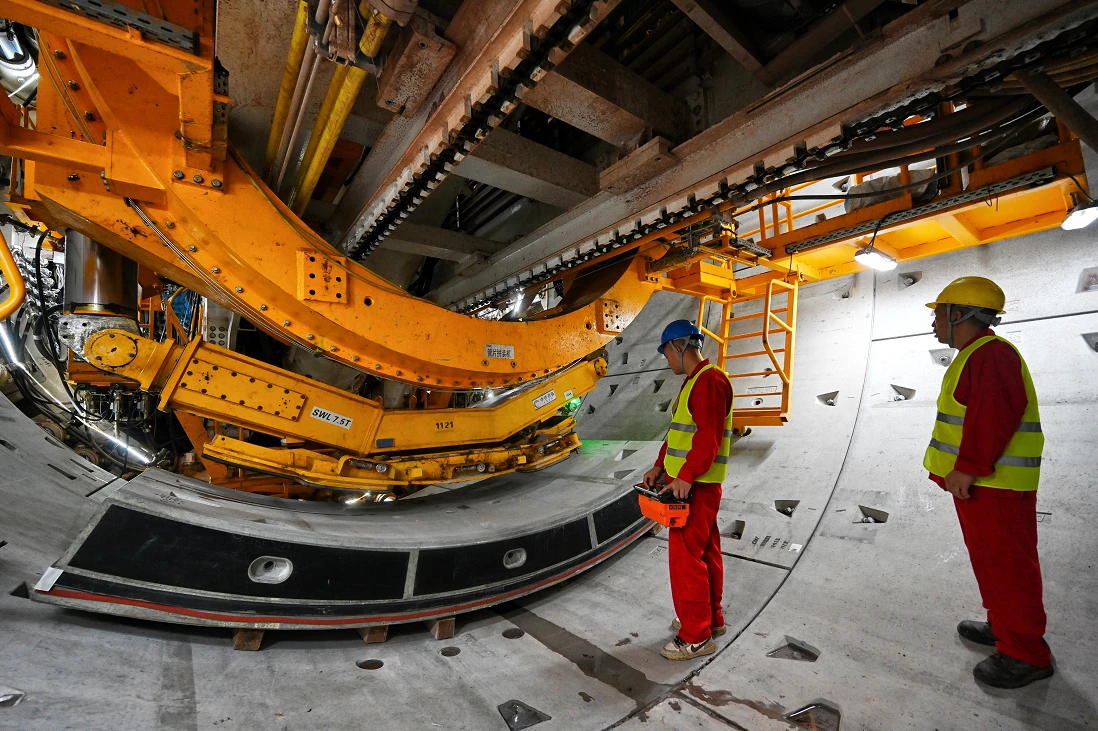

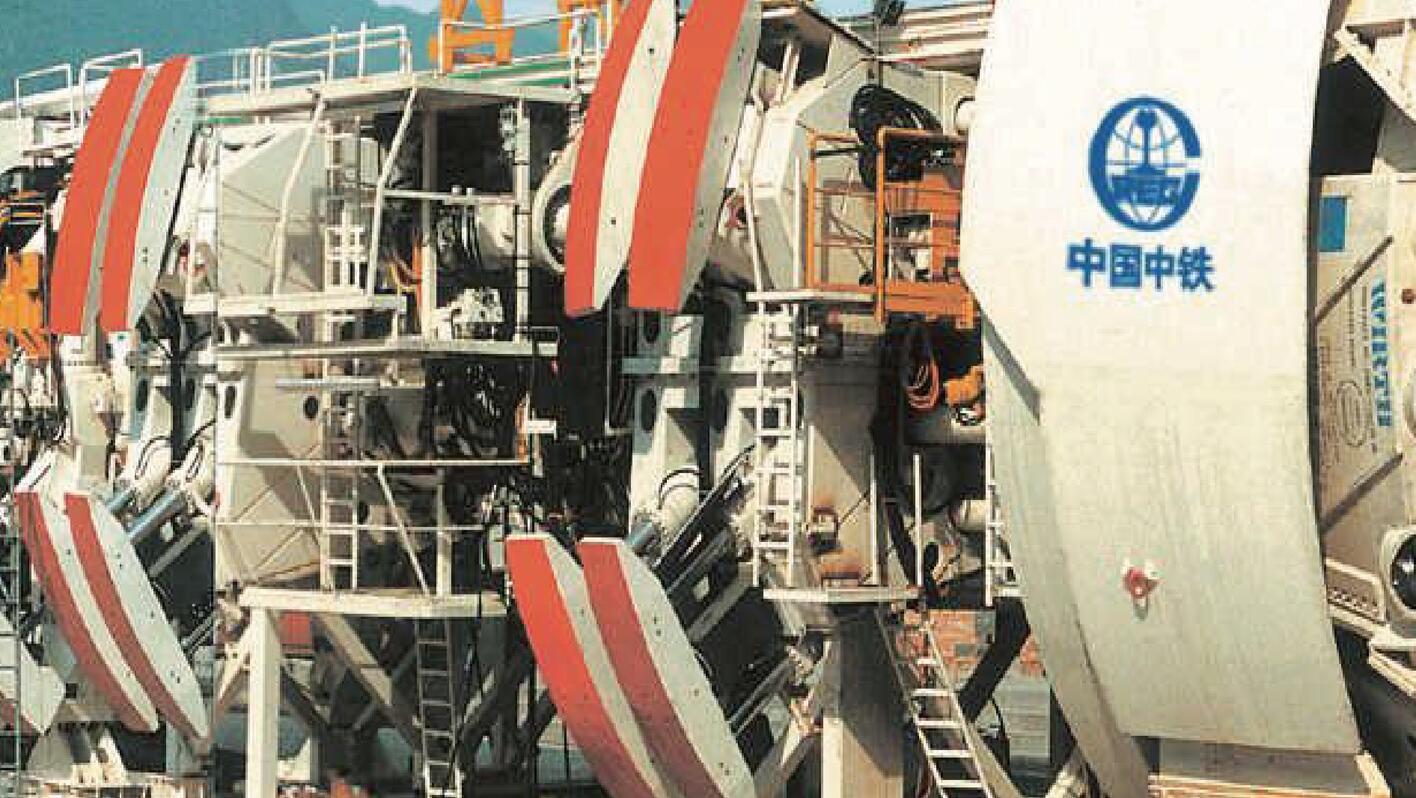

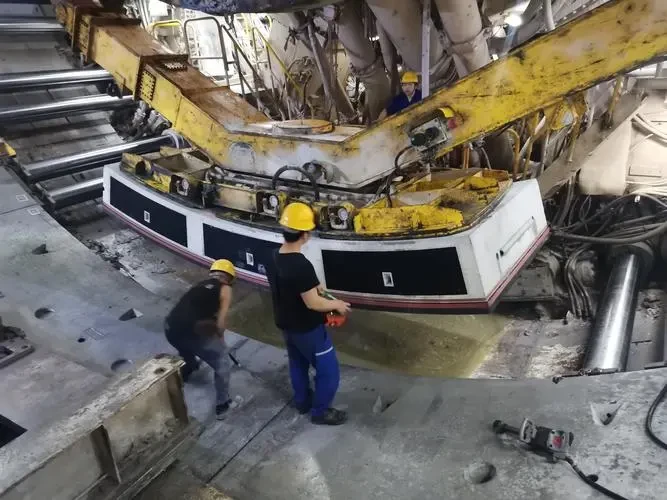

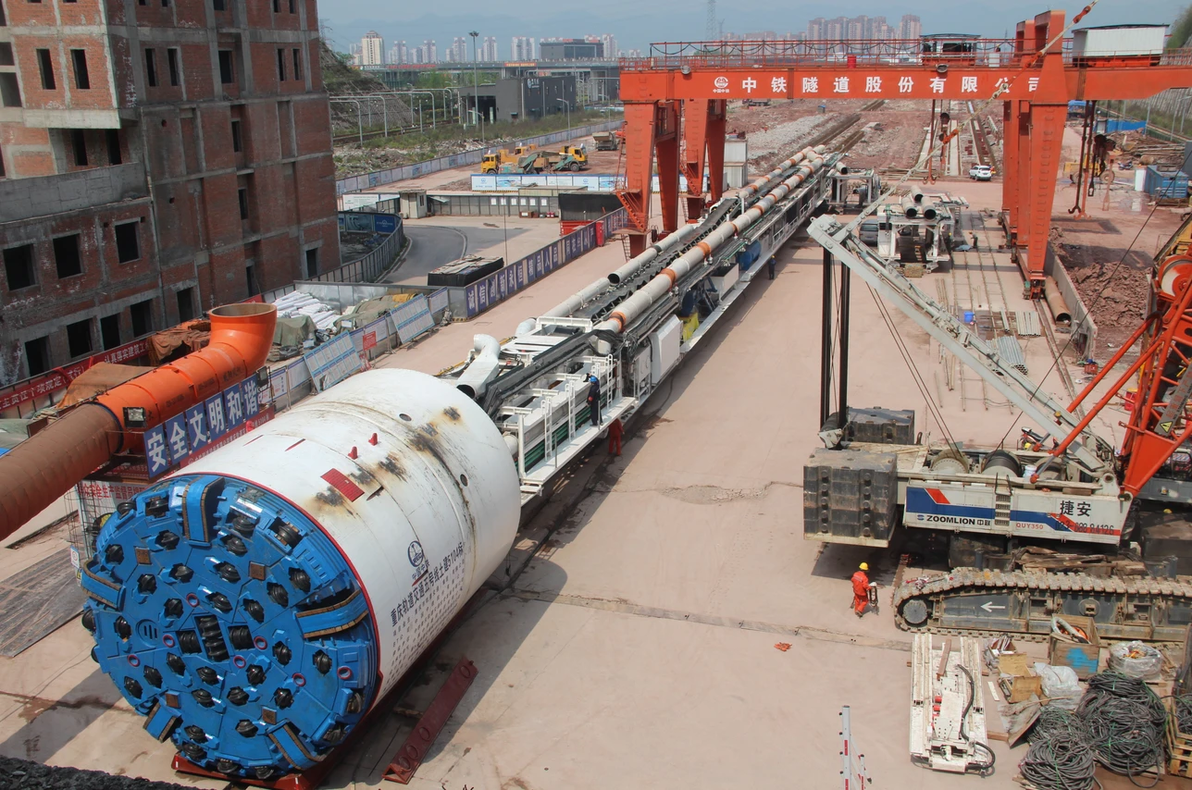

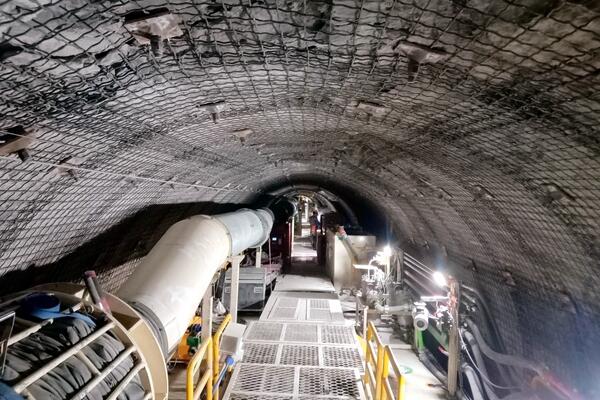

盾构适用于所有的土质地层，岩石地层采用全断面隧道岩石掘进机，简称TBM，进行贯穿，岩石地层很稳定，不需要土压仓或泥水仓平衡开挖面，如果岩石地层是硬岩，盾构外壳也不需要了，这个便是敞开式TBM，不需要压力仓和盾构外壳，其前进的动力不是通过顶推已经安装成环的管片衬砌提供反作用力的，因为硬岩过于坚硬，顶推成环的管片衬砌可能会破坏管片，敞开式TBM是通过撑靴换步支撑提供支撑面拱千斤顶顶推的，这个换步支撑和运动员攀岩类似，运动员的手和脚协调交替支撑在岩石上向上攀爬，而且敞开式TBM的衬砌不是管片，是复合式衬砌，因为硬岩足够的稳定，有时间进行复合式衬砌的施作，岩石地层除了硬岩，还有些岩石是软岩或破碎岩石，这种地层需要盾壳的保护，这就是护盾式TBM，护盾式TBM分为单护盾和双护盾，单护盾和盾构机基本上一样，唯一的区别就是单护盾不需要压力仓平衡开挖面，通过千斤顶顶推已经安装成环的管片衬砌提供推力的，前进一个管片环距离之后停止掘进进行管片安装，双护盾顾名思义就是有两组盾壳，双护盾是有撑靴的，不需要顶推管片衬砌，综上所述：双护盾和敞开式盾构有撑靴，不需要顶推管片衬砌，二者可以连续施工不需要等管片安装成环之后再施工，而单护盾需要等管片安装成环之后再进行顶推前进，不能连续施工，以上便是敞开式TBM和护盾式TBM的工作原理，同时也对比了TBM与盾构之间的区别，TBM是今年新增内容，不过都是选择题考点。
