简介

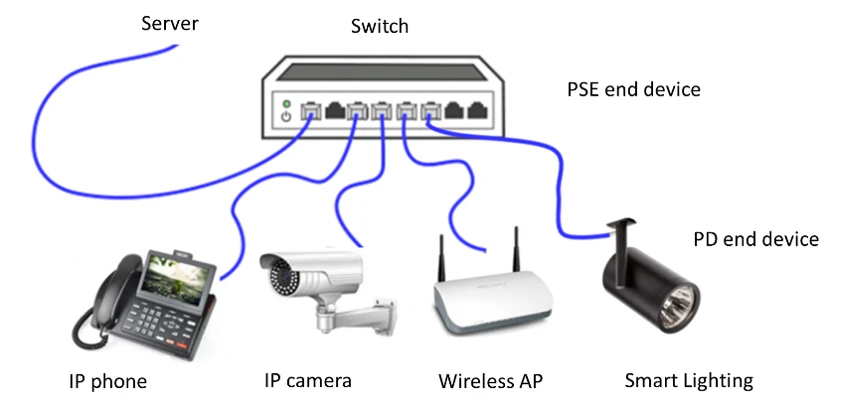

电源的种类很多，本文将专门介绍以太网供电 (PoE) 电源。在 PoE 电源中，供电设备 (PSE) 通过网线向受电设备 (PD) 终端供电。图 1 显示了常见的 PoE 供电设备，其中包括 PoE 交换机和受电设备（如无线 AP、IP 摄像头和 IP 电话等）。
图1: 常见的 PoE 供电设备
PoE 电源越来越流行，主要源于其三个主要优势：
布局简单、成本低
多设备远程管理
安全、可靠
不同功率等级下的网口供电模式

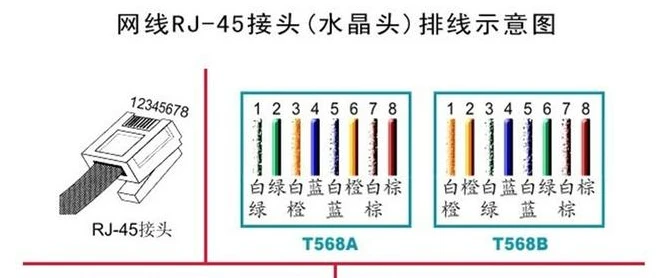

网线接口内部的线缆结构如图 2 所示。
图2: 网线接口内部的线缆结构
网线由 4 对双绞线组成：线对 1、2 和线对 3、6 用于传输数据信号，而线对 4、5 和线对 7、8 均空闲线对。

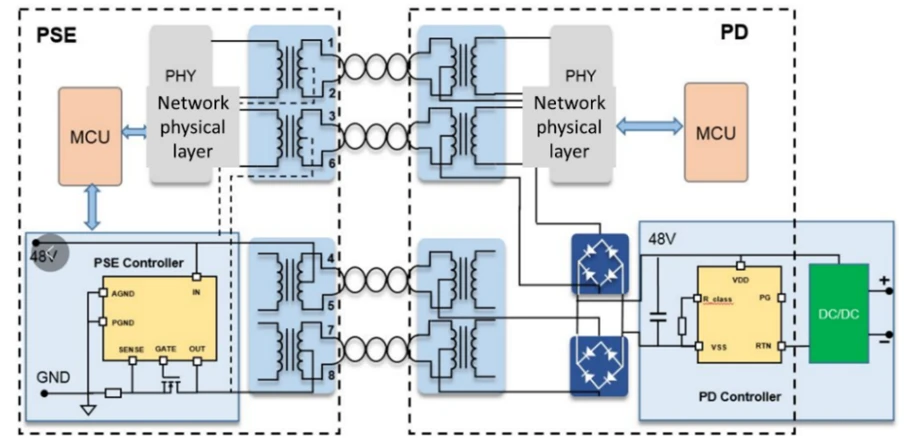

图 3 显示了 PSE 和 PD 的连接示意图。
图3: PSE 和PD 网络示意图
IEEE802.3af/IEEE802.3at
IEEE802.3af 和 IEEE802.3at 标准允许 PoE 有两种 2 线对的供电方案，如下所述：
Alternative A (Mid-Span): 利用信号线 (1,2,3,6) 同时传递数据信号和 48V 电源；
Alternative B (End-Span): 利用空闲线 (4,5,7,8) 传递 48V 电源。
IEEE 802.3bt
对 2 线或 4 线对电源而言，任何超过 30W 的电源均由 4 线对供电。
标准 PoE 供电流程
为标准 PoE 设备供电之前有三个阶段：检测、分类和启动。下面将详细讨论每个阶段。
阶段1: 检测
第一个阶段用于检测受电设备是否为标准 PoE 供电设备。该阶段可确保 48V 电压不会直接施加到非 PD 设备上，从而保证设备的安全受电。

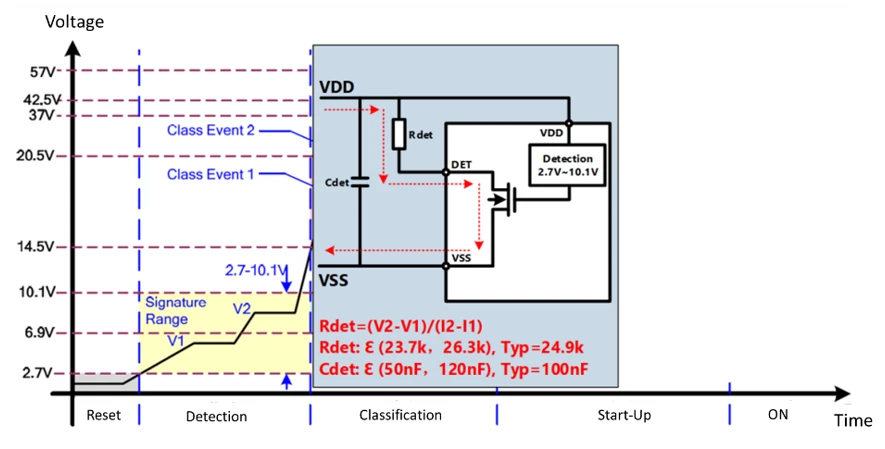

PSE 提供两组 2.7V 至 10.1V 的电压，并通过测得的电流来判断 PD 的特征阻抗 (RDET) 是否在协议范围内。 如果 RDET 在协议标准范围内，则认为该设备支持 PoE 供电，可以进入下一阶段（见图 4）。
图4: 特征阻抗检测
阶段2: 分类

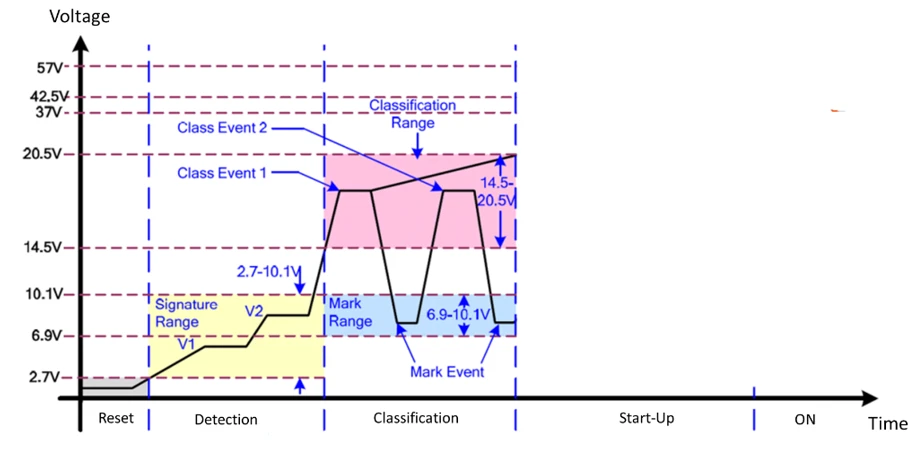

第二个阶段用于决定 PD 设备的功率级别。PSE 向 PD 施加 14.5V 至 20.5V 的电压，并利用获得的电流反馈对PD设备的功率等级进行分类。Class 0、Class 1、Class 2 和 Class 3 在启动供电过程之前仅检测一组电压的功率级别。Class 4 在启动后续供电过程之前需确定两组电压的功率级别。
图5: PD 设备功率级别的分类过程
阶段3: 启动
第三个阶段用于给 VDD 和 RTN 之间的电容充电。由于协议已规定了启动时的最大允许浪涌电流，因此 RTN 和 VSS 之间的 MOSFET （通路开关）电流可以实现软启动。从 RTN 到 VSS 的通路开关在正常 PoE 供电时保持完全打开，直到 VDD 和 RTN 之间的电容充电至目标值。
继续阅读 >>>请点击下方链接进入MPS官网查看全文：
https://www.monolithicpower.cn/202405_6
