今天先说车站信号平面布置图，车站信号平面布置图是毕设的基础。

在我们开始毕业设计时，老师会给我们一张草图画出站场的基本情况，上面会给出道岔的岔心坐标。

在设计时询问好老师，我们线路的图号，钢轨类型，便于后续的信号机等计算。

1.算出岔尖的坐标

须知道岔号，钢轨类型

p14

2.信号机设置

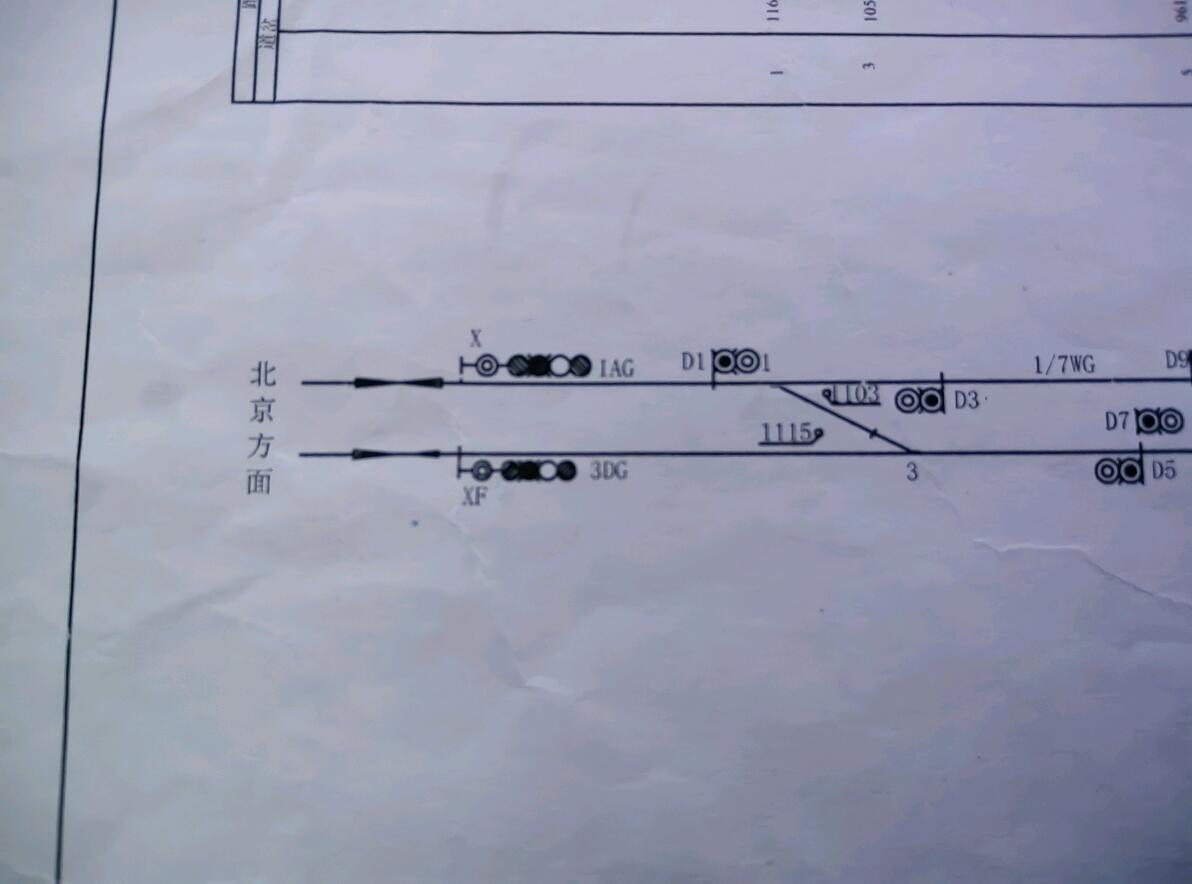

两端设置进展信号机北京方面小X,XF其它方面S,SF

在道对向道岔处设置调车信号机，若在两端的顺向道岔则不设置如图

正线出站信号机设为高柱，其它为矮柱

货物线等线，信号机设高柱在道岔后50m处

3.信号机坐标

信号机坐标分类比较多。一结构是一竖如调车信号机，二结构是两竖如出站兼调车信号机

查表 N道岔号 R 曲线半径 L表示距离找出对应值信

1) 调车信号机

调车信号机的位置若在岔前根据站场实际情况设在岔前3米处，若在岔后根据具体情况查表获得，以D3为例岔尖位置为1164m，为60kg/m的12号道岔，D3坐标1164-53-12=1099m p21

2) 出站信号机矮

p17 先算警冲标后算信号机

3）出站信号机高

注意先算出信号机再算警冲标 p17

4.警冲标坐标计算

查表同上 p14
