在Altium designer软件中导出BOM元器件清单，可用于PCB焊接排产和采购元器件时使用。此导出方法适用于AD9~20等软件版本（部分版本的细节有所差异，但大体方法相同）。

【步骤】

1，

要想顺利的导出BOM表，必须在原理图中把每个元器件的值设置好。

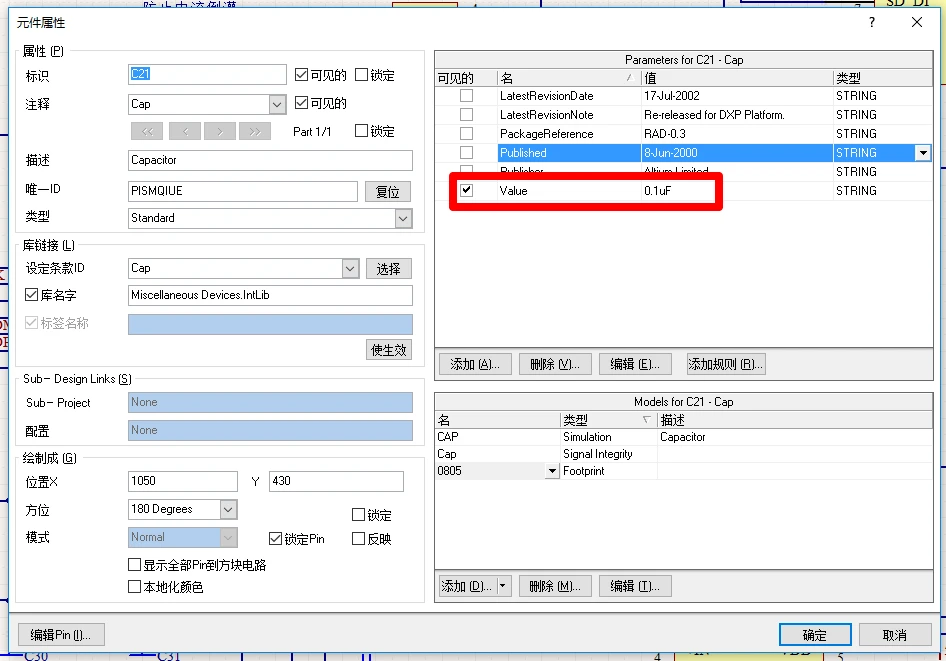

双击原理图中的元器件，在value这一项中写入元器件的值，特别是电阻值、电容值。

2，

在原理图界面下选择【菜单---报告---Bill of Materials】。 注意：一定要在原理图窗口中导出BOM，如果在PCB图窗口中导出会出现问题。

3，

在弹出的窗口中，在“全部纵列”中选中Value这一项。这样才能显示电阻电容的值。 但你会发现电容电阻的值是混在一起的，需要分开。

4，

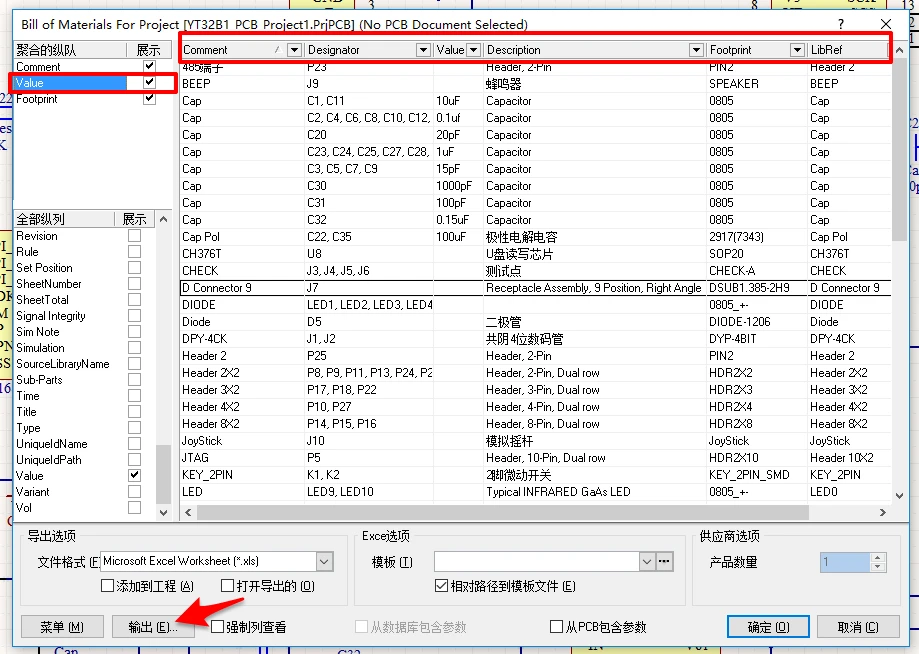

为了使电阻/电容的值独立分开，需要将Value这一项从“全部纵列”中拖动到“聚合的纵队”中，这时你会发现每一样阻值容值得分开了。 然后按自己的喜好拖动BOM表的列排序。完成后点击“输出”按钮。

5，

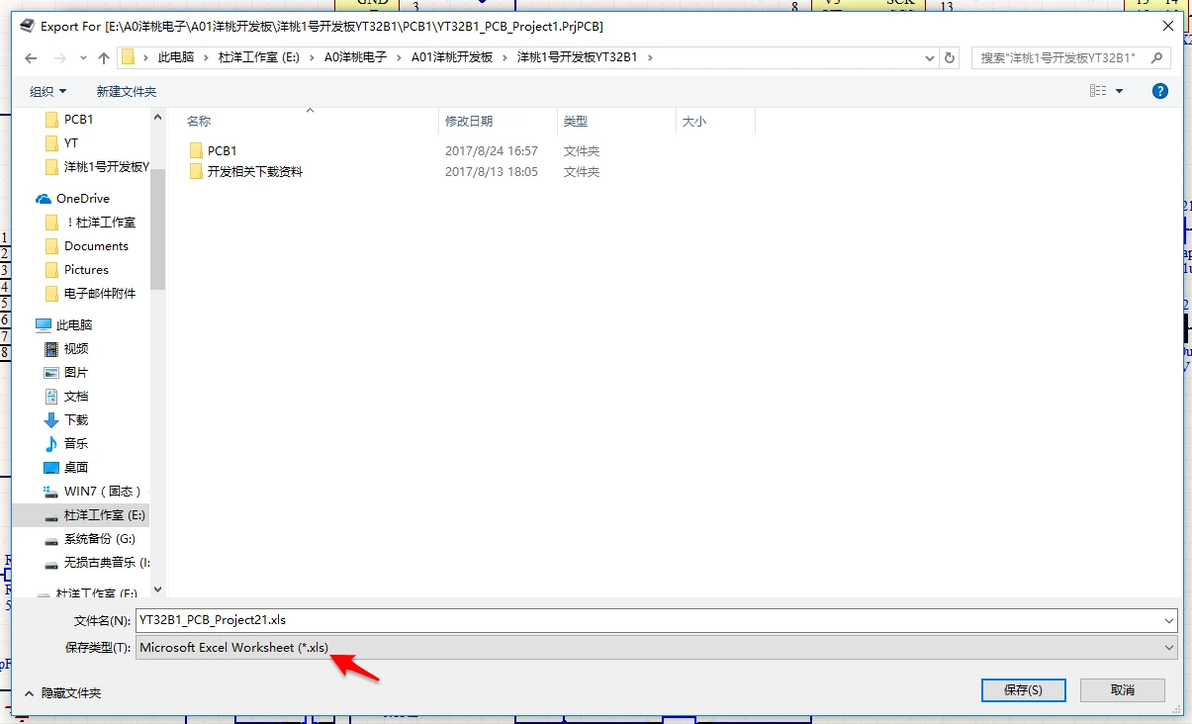

选择文件存放的文件夹，选择保存类型是“EXCEL表格”文件。保存后的文件可以用EXCEL软件打开和编辑，然后打印或发给工厂生产使用。
