陶式.几乎无人不知无人不晓的一种存在.这款反坦克导弹几乎都快成了美国的一种小型历史书.它自列装就陪着美军参加了各种大大小小的战争甚至哪里都能看到它的身影如同卡拉什尼科夫步枪一样到处都是.
今天的慢聊就是简单区分陶式的一些型号区分
起源
TOW.原名为管射光学追踪和线控导引(Tube launched Optically tracked Tube launched)的缩写.其整套发射系统原名为BGM-71 TOW AT Missile.是休斯顿飞行公司在于1963年于美国陆军签订合同所创造的一款红外半主动制导多功能式的重型反坦克导弹系统.其研发目的是为了回应美国中情局所认知到的苏联9M17导弹
（9M17“方阵”机载反坦克导弹）
美陆军在对其反坦克力量进行估算.并测试了坦克与反坦克作战的特点以及当时技术水平所能生产的步兵反坦克武器能力之后.决定发展一族反坦克武器.这族反坦克武器包括重中轻三种类型.其中重型为陶式.拟装备营连一级;中型为'龙'反坦克导弹.拟装备排一级;轻型为M72一次性非制导反坦克火箭弹.拟装备班一级.美陆军70年代就是用这三种武器与坦克和直升机一起组成了远近结合.陆空结合的反坦克武器系列
在此之前.美国早已在炮射导弹和激光制导方面有醒目成就.所以在研发陶式时采用了各种更简单以及更智能化的设计.研发过程也较为顺利.
1968年.美国国防部测试了空射型与架设式的陶式反坦克导弹均顺利通过并于1970年购入列装陆军以及海军陆战队.休斯顿公司后于1985年被通用电器公司收购剩余的陶式订单则由通用电器公司制作并提交.最后被现今雷声公司收购.
到2018年.至少有超过45个国家使用装备过陶式.大概有一万四千多具陶式导弹仍活跃在各个国家中
堪比AK的复杂关系
1970年11月.美军和美驻欧联队陆续装备了陶式的早期型.导弹定型为BGM-71A
其全长近1.51米.口径为127MM.其最显著特征就是其半主动制导铁皮盒子.早期的BMG-71静破甲深度为≈600MM.其并不具备有攻击披挂反应装甲目标的能力.重量为3.6Kg.同时陶式也有模块化设计可以快速拆解安装在各种地方.射程大概为3KM.最小射程为65M.导弹长≈1.16米.操作性能良好.在500米外射击目标的准确率高达98%.其后来将发射管缩短至1067MM用来克服横向风较大时操作发射器困难
（早些时候的陶发射管较长）
此外后来还配装了AN/TAS-4夜间瞄具.战斗部内腔中安装了可伸缩的长约305毫米的圆柱形探针.

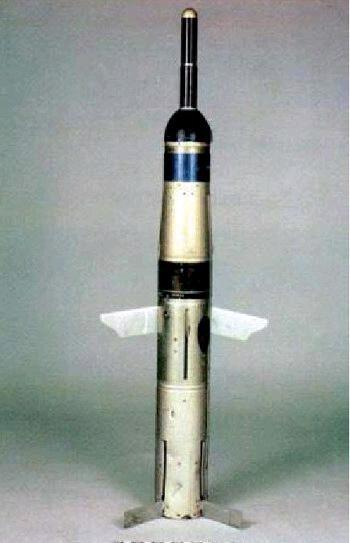

（原型弹体）

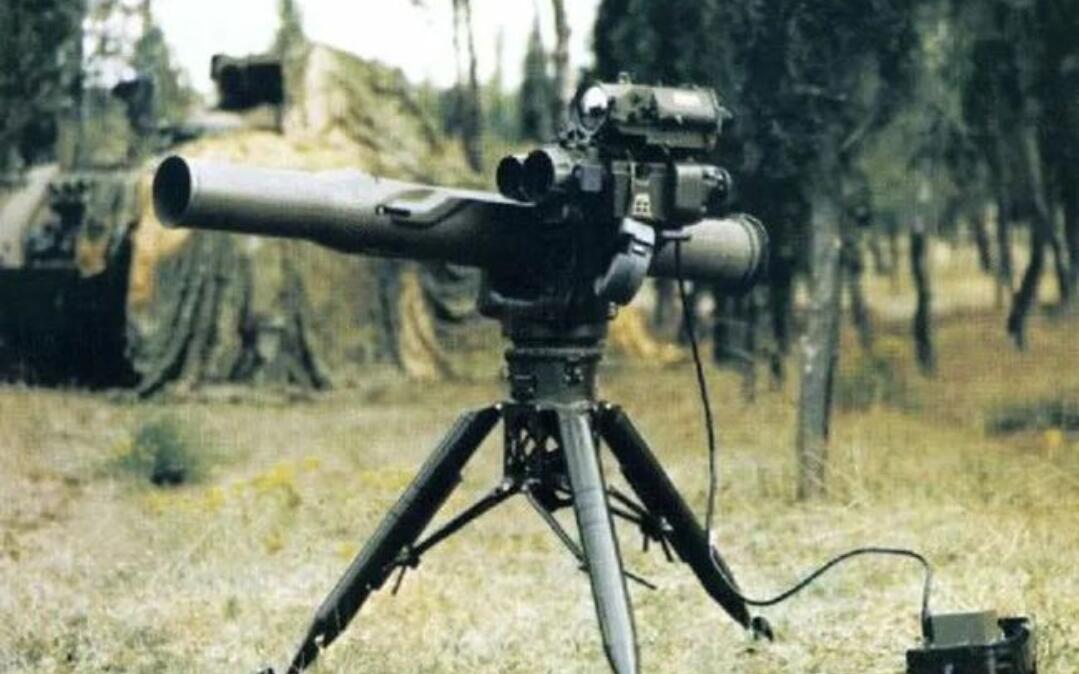

（加装夜间瞄具的陶）
后与1978年提出改进计划.要求陶式对其毁伤不足之处进行改良
ITOW（BGM71C）列装.美军对其再次整改.陶2（BGM71D）正式列装各个部队.其改装加装了“针”弹头.射程增加到了3.75KM.战斗部直径增加到了152.4MM.重量增加到5.87kg
（BGM71C弹体）

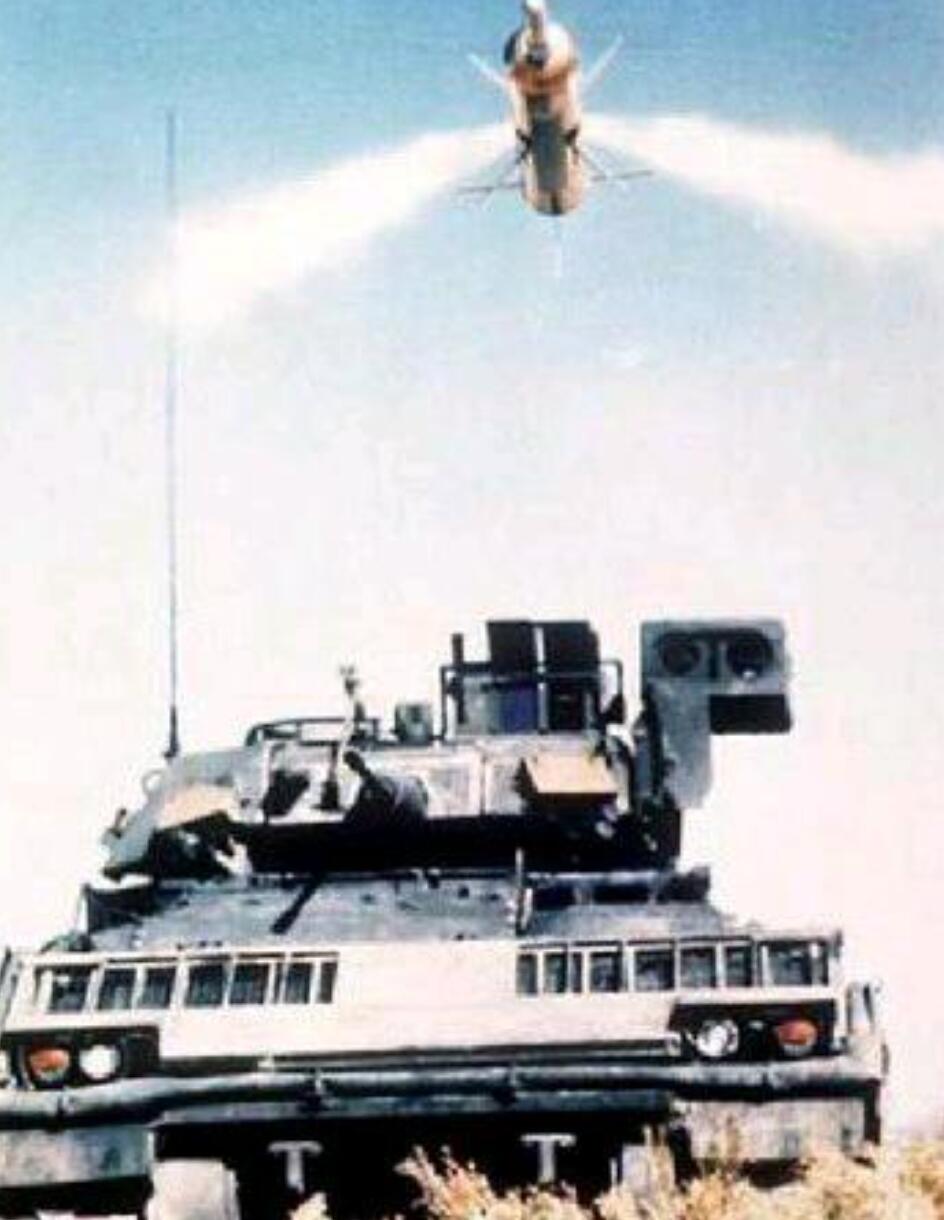

（M2布雷德利发射BGM71D）
战斗部改进型陶2A（BGM71E）于1987年服役.陶2B（BGM-71F）于1992年投产同时改进型目标捕获系统（ITAS）.系统集成了第2代成像前视红外和光学瞄准具.激光测距仪.能够进行自动跟踪提高了目标探测.识别和打击能力

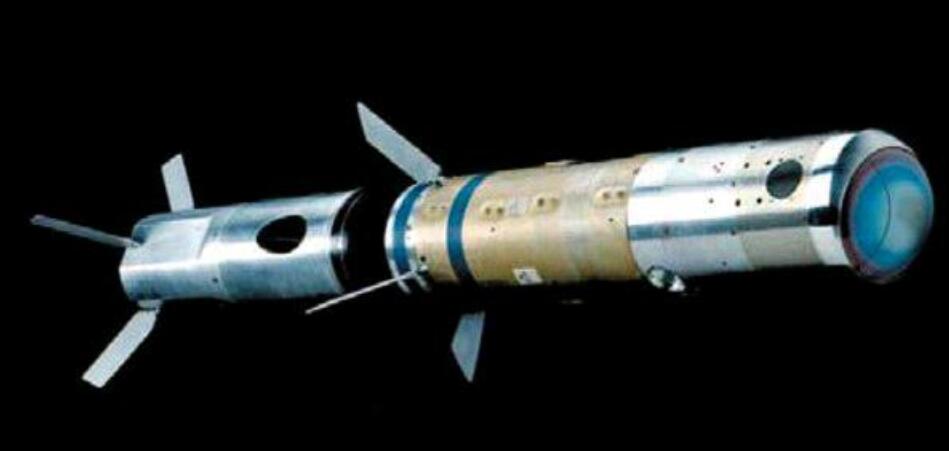

（BGM71F 陶2B）
雷声公司于1998年开始研制陶BLAAM（BLAAM为反掩体轻型装甲和砖石的英文缩写.型号为BGM-71 TBD）以满足城市作战的需求.陶BLAAM导弹重27.8千克长1173毫米直径152毫米.其主要特点是采用了一种特殊结构的战斗部.它由前后两个不同的战斗部组成.前端的战斗部为爆炸成型战斗部可以击穿混凝土工事或水泥墙壁.后面的爆破战斗部随后跟进进一步破坏工事杀伤工事内的敌人.但该研制项目后被终止
2000年.美国航空给雷声公司一笔不菲军费用于开展陶的射后不管（FF）功能.为期42个月以取代1998年被终止的后继型陶（FOTT）.根据合同要求陶FF于2003年开始小批量生产.陆军计划采购4000枚.主要装备第82空降师.第101空中突击师和第10山地师.取代陶2A导弹.陶FF导弹装有先进的焦平面阵列红外成像指引弹头.能自主跟踪目标同时保留了瞄准线指令作为辅助方式.因此导弹一旦发射射手即可转移隐蔽或攻击另一个目标.但若需要.射手也可以用瞄准镜瞄准目标以确保命中目标.采用陶2B导弹的弹体装有双级并联式爆炸成型战斗部.两个战斗部能同时高速攻击拥有优秀装甲的装甲车辆顶部较薄弱的部分.可以显著提高作战能力.但陶FF最终于2002年被终止.
2001年末.雷声公司对陶式无线制导（RF）进行了首次发射试验.陶RF用无线系统取代了有线指令制导系统消除了不能在水上使用和有电线的限制.同时对导弹的空气动力性能进行了改进缩短了飞行时间.射程增大到4500米.陶RF导弹无需进行任何软硬件的改进就可与现有发射装置和贮存架兼容
2003年.500枚陶式掩体爆破型（BB）在伊拉克战争中部署.用于支援斯特赖克旅战斗队.该导弹具有摧毁掩体的能力.能击穿203毫米厚的双层加固砖石墙.截至2008年11月.雷声公司共采购了3178个掩体爆破型战斗部
2004年.陶2B Aero导弹研制完成.通过延长导线和增加空气动力控制翼.将最大射程增至4500米。

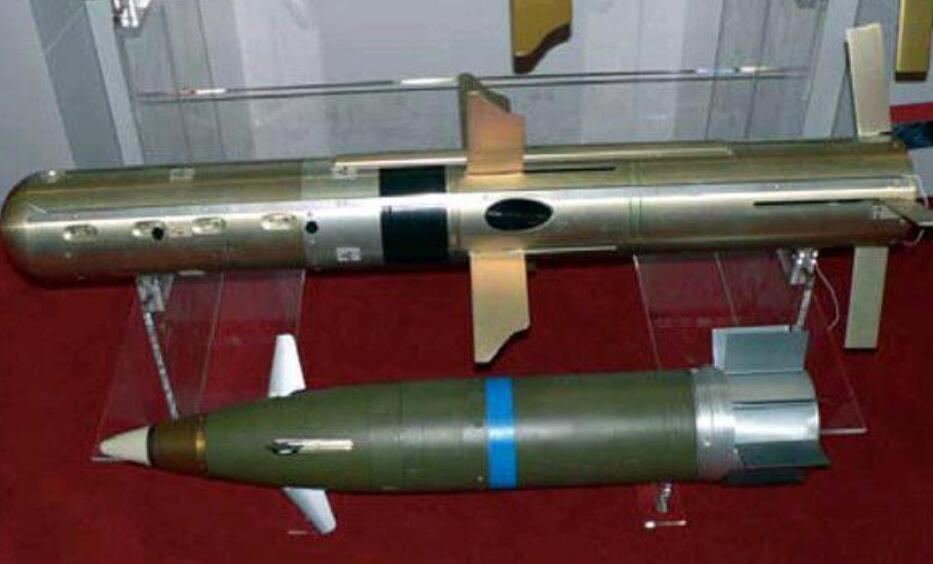

（陶2B Aero 上）
2006年.陆军签订新型无线陶2B RF生产合同.为美陆军和海军陆战队和盟国生产17000枚带有无线制导链路的陶式。
2008年.配备改进型目标探测系统（ITAS）的陶式正式装备陆军和海军陆战队.其中4套该型导弹系统部署到驻阿富汗的第173步兵空降旅战斗队.4套该型导弹系统用于边境巡逻。
2010-12年.陶2A/2B/2B Aero/BB完成无线型改型.12年第三季度.美陆军与雷声公司签订一份价值3.49 亿美元的5 年期合同.为美陆军提供6676 枚新式陶RF导弹

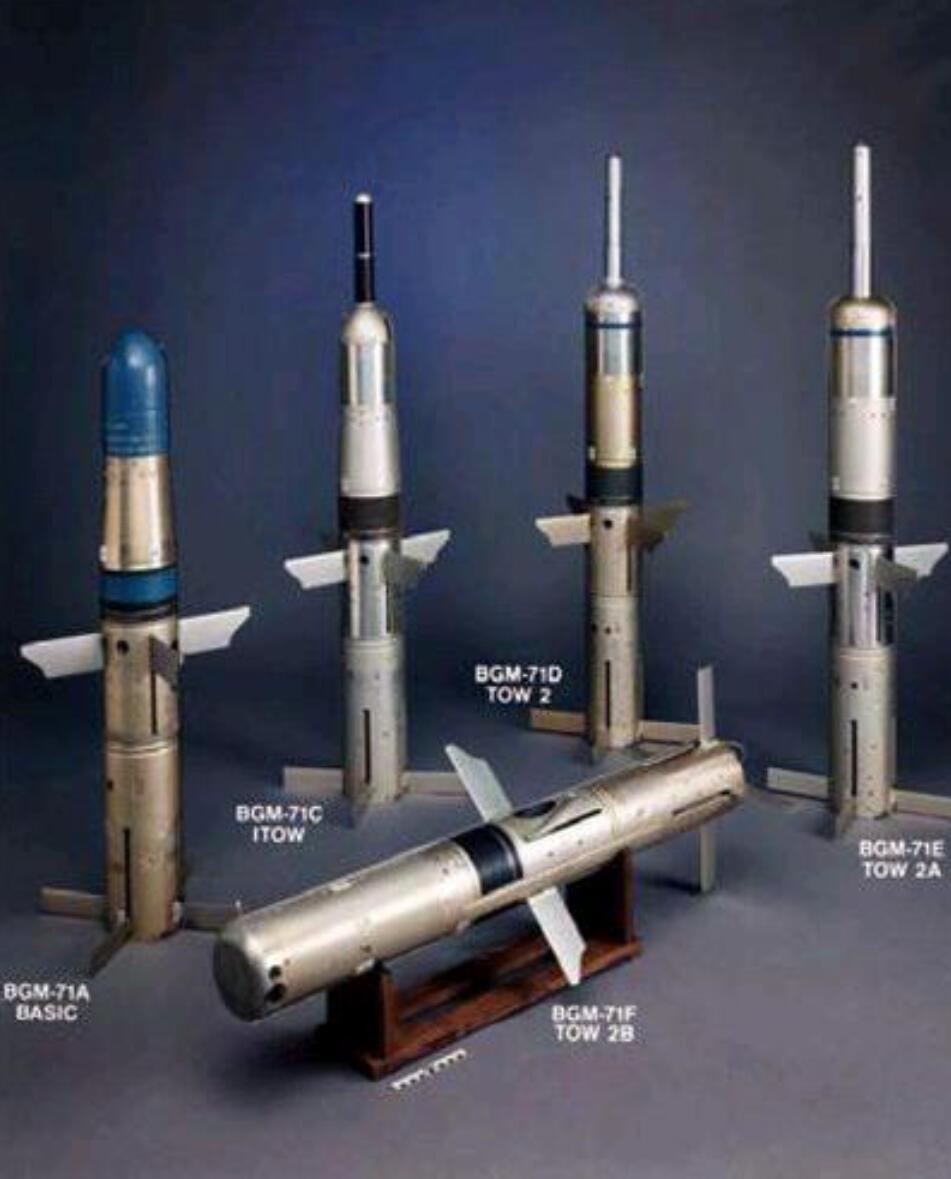

（陶的一家）
改进型陶式战斗部直径不变.采用LX-14型聚能炸药并采用双锥药型罩.在弹头前端安装一个长约305毫米的压电引信探杆.探杆的作用是增大聚能装药和目标装甲板间的距离.获得合理炸高（381毫米）.加长制导导线延长发动机工作时间.最大射程增大到3750米.发射管长度缩短射击稳定性提高.改进型陶式可采用基型陶式或者陶2导弹的发射架发射

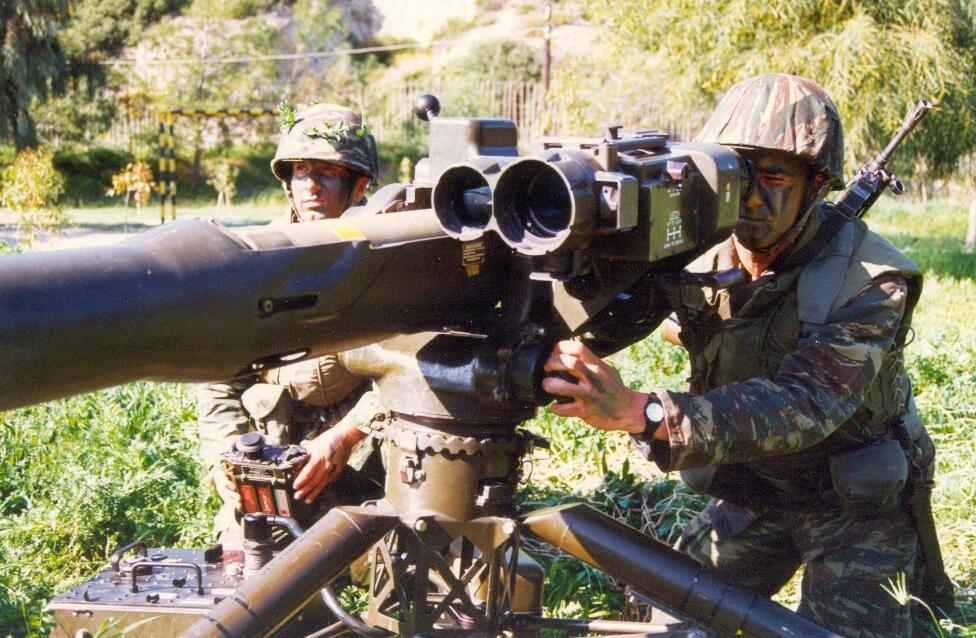

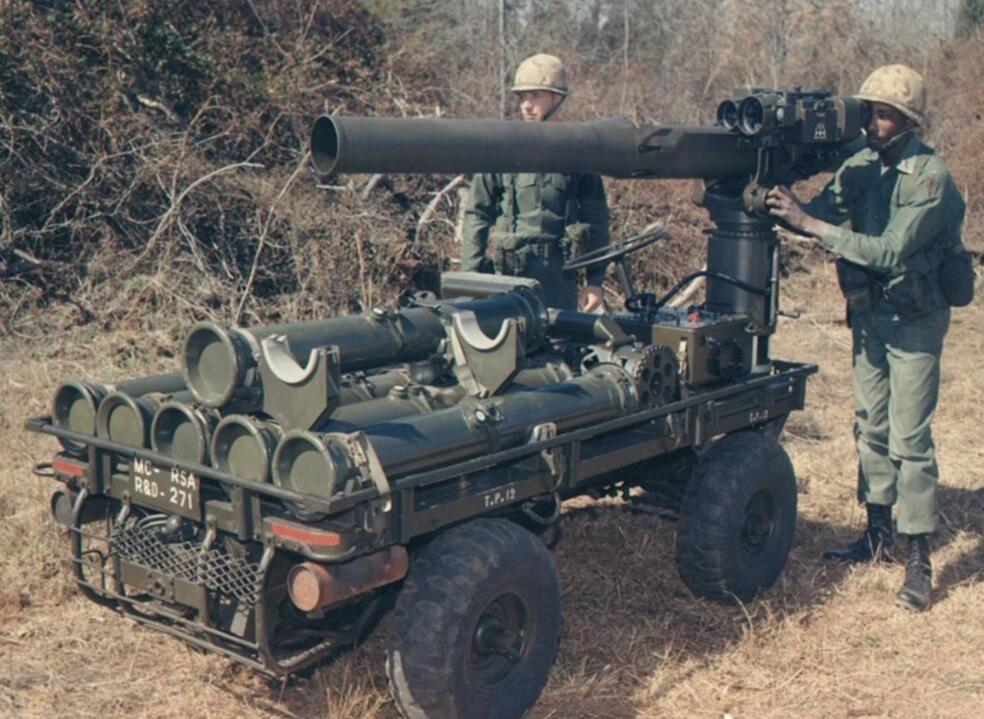

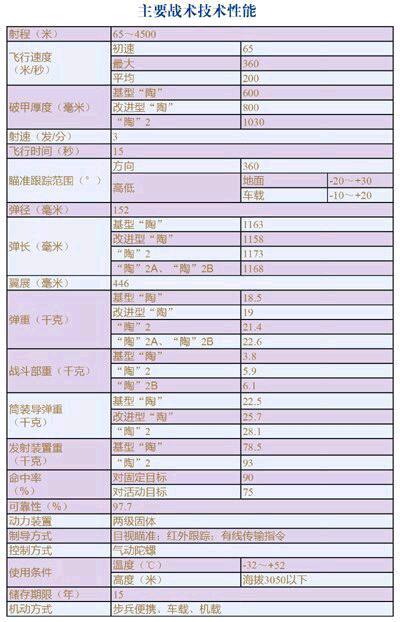

各种型号的陶式既可在地面上发射.也可在车辆上或直升机上发射.在地面发射时使用Ml51F式三脚架.而车载为M232E1/M233E1/M27/M996发射器上.其中M27为M901 M2/3骑兵战车的发射架.其余为悍马及其他运输车辆改装发射架.机载为AH1系列和MD500等攻击直升机的M65发射装置
陶式首次使用于1972年的越南战争.当时它是美陆/海军陆战队和43国联军最重要的远程反装甲武器.1991年海湾战争.美军发射了大量的陶2.其中.美国一个海军陆战队小队在悍马车上安装了陶式系统.发射的120发导弹中有93发命中目标.在阿富汗的战斗不仅仅是一场运动战或致命战.它还是在居民区进行的战斗.陶.为英军取得胜利做出了很大的贡献.由于它在对付目标时有极高的精度和效能.因此叛乱分子在提到陶时将其称为上帝的手指.当地村民由此增加了对美军的信心.更乐于与美军合作.保证了第173空降旅战斗队顺利完成任务.陶式在伊拉克战争中除打击伊军装甲目标外还用于摧毁坚固火力点.2003年7月22日.在围捕萨达姆两个儿子的战斗中.美军向其躲藏的建筑物共发射了10枚陶式最终将他们击毙。
本身就挺杂的.改良了反而更杂了
陶式采用管式发射.红外光学自动跟踪和导线指令制导.系统由6个部分组成.包括三脚架.回转装置.光学瞄准镜.发射管.导弹制导装置和电池.M220三脚架可以为回转装置提供一个稳定的座架在30°以下的斜坡保持水平架设.回转装置是一个机电装置.安装在三脚架上.也是光学瞄准镜和发射管的座架.发射管由蜂窝结构材料制成.发射管可为导弹提供初始制导和稳定性.并防止射手被发射冲击波损伤.光学瞄准镜用于跟踪目标并探测导弹的红外信号.制导装置由2块50伏和1块24伏电池供电。
弹上采用红外调制光源.能有效地抑制背景干扰. 导弹采用冷气式舵机.避免了发动机能量损失和烧蚀现象导弹增速发动机位于全弹重心附近.使发动机在工作过程中重心变化最小.红外测角仪采用宽窄视场同轴系统的结构方案.两个视场共用一个物镜而各有自己的探测器.在规定的时间内转换视场这样既有利于提高导引精度.又使测角仪的重量减轻体积减小.在控制箱加入间隙振荡的消隐电路以消除电路的噪声干扰.保证电路工作正常.控制箱有7位自检电路.红外测角仪有砷化镓光源的光轴自校系统.大大简化了野外的检测操作和调校过程.采用大孔径大倍率瞄准镜提高了瞄准精度.发射回转装置在高低和方向旋转机构中都有阻尼器.使瞄准跟踪操作保持平稳。
增速发动机的位置接近于导弹的重心采用固体推进剂.在导弹飞离发射管后大约12米的距离上启动以保护射手的安全.指令制导导线是双线制系统从导弹底部的两个线轴中放出.红外源用于提供信标.光学瞄准镜中的红外跟踪器通过探测的信标来确定导弹的位置
写在最后
陶式是美陆军现装备的主要反坦克武器之一.经若干次改进后.其性能有很大提高.美陆军仍在大量装备使用.按照计划陶式将在美军服役至2050年.陶式最具突破性改进的当属陶RF.它通过无线方式接收射手的指令.从而可淘汰其40多年的有线制导方式.有线系统置于导弹和发射架之间.所以这种导弹可以使用现有的发射平台包括改进型目标捕捉系统.而且.无线制导导弹的操作方式与有线制导导弹相同.无需进行额外的培训士兵便能操作使用。
参考文献:https://m.fx361.com/news/2016/0303/461122.html
图片来源于网络
