P1.前言

快速了解迪文屏串口通信的基础知识，本篇为下篇。

参考资料《T5L DGUSII 应用开发指南》可在迪文官网（https://www.dwin.com.cn）获取。

P2.写变量地址指令（0x82）

以向0x1000变量地址写入数值2为例，其指令为：5A A5 05 82 1000 0002

5A A5 ：帧头，固定格式

05：指令长度 ，单位字节（Bytes）

82：写变量地址指令

1000：变量地址

0002：数据2

指令执行结果0x1000地址将写入数据0x0002。

发送之后，屏幕会应答：5A A5 03 82 4F4B，其中“4F4B”为固定内容，无实际含义。

注意，迪文屏读、写变量的地址都是起始地址，例如连续发送a、b指令的效果等于发送c指令：

a: 5A A5 05 82 1001 000A

b: 5A A5 05 82 1002 000B

c: 5A A5 07 82 1001 000A 000B

P3.读变量地址指令（0x83）

以读取0x1000 变量地址对应存储空间保存的数据为例，其指令为：5A A5 04 83 1000 01

5A A5：帧头，固定格式

04：指令长度，单位字节（Bytes）

83：读变量地址指令

1000：变量地址

01：从0x1000 地址开始读1个字长度的数据（一次最多读取0x7C长度）

读完以后屏会向串口返回：5A A5 06 83 1000 01 0002

5A A5：帧头，固定格式

06：指令长度，单位字节（Bytes）

83：读变量地址指令

1000：变量地址

01：返回数据长度1字（Word）长

0002：读取到的数据内容

P4.触摸数据自动上传

触控控件勾选数据自动上传，按下触控控件时，键值同时被发送到对应变量地址及串口。MCU可以通过串口接收此键值，判断哪个触控控件被按下。此功能要配合修改CFG文件配置的触控变量改变自动上传才能生效。

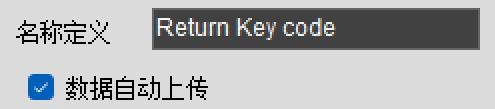

触控控件勾选此处

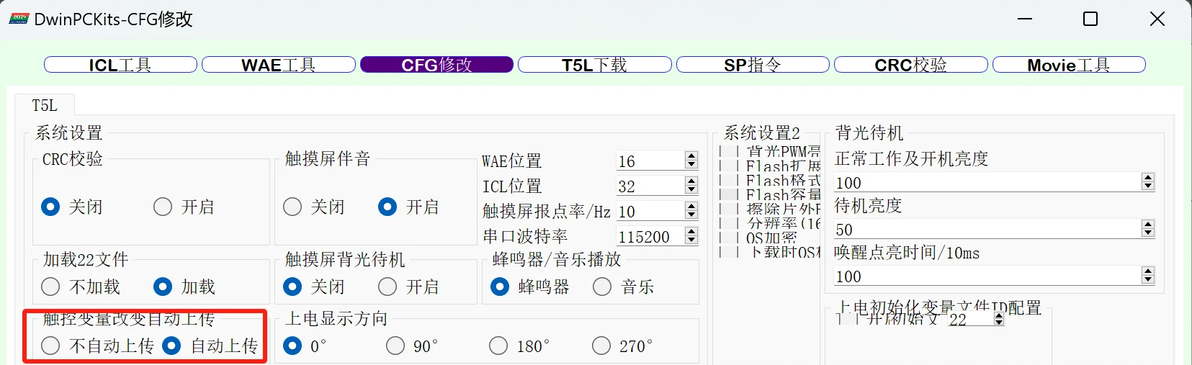

CFG设置选中自动上传

以按键返回为例，键值0x0001，变量地址0x1000，则按下后串口接收到：5A A5 06 83 1000 01 0001

5A A5：帧头，固定格式

06：指令长度，单位字节（Bytes）

83：读变量地址

1000：变量地址

01 ：数据为1字（Word） 长

0001：键值

P5.CRC校验

校验格式为CRC16，从指令（0x82、0x83）开始校验。开启CRC校验需要修改CFG文件配置。

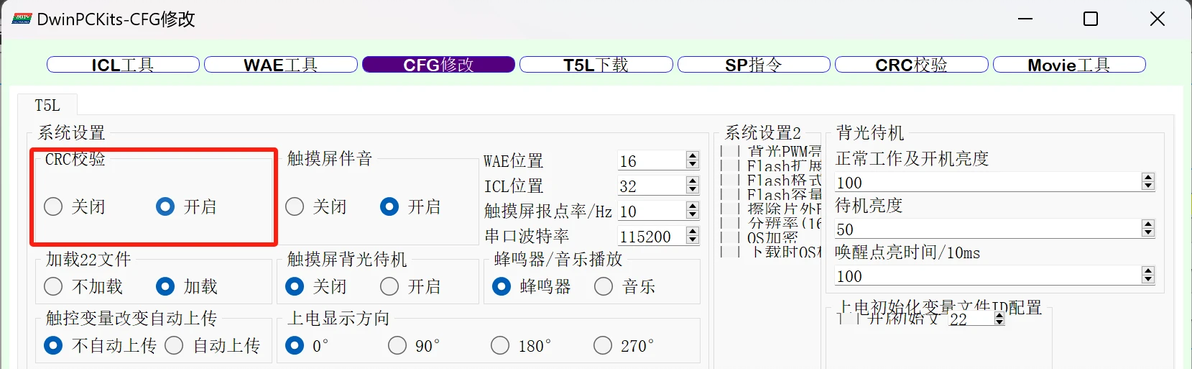

选中开启CRC校验

比如指令5A A5 05 82 5420 0064，开启CRC校验后，会计算校验“82 5420 0064”，校验结果为0x4C0F（部分校验工具高低位相反，则校验结果为0x0F4C）。指令的内容变为：5A A5 07 82 5420 0064 4C0F。
