使用Quartus软件自带的波形仿真工具，对设计进行仿真验证，该方法对于初学者比较简单易用。

Quartus软件自带的波形仿真工具，包括 : 功能仿真Functional Simulation和时序仿真Timing Simulation。时序仿真仅支持Cyclone IV和Stratix IV器件，如果是其他系列的器件，时序仿真的结果与功能仿真相同。

在设计正确编译后，我们开始波形仿真，来验证设计是否满足要求。

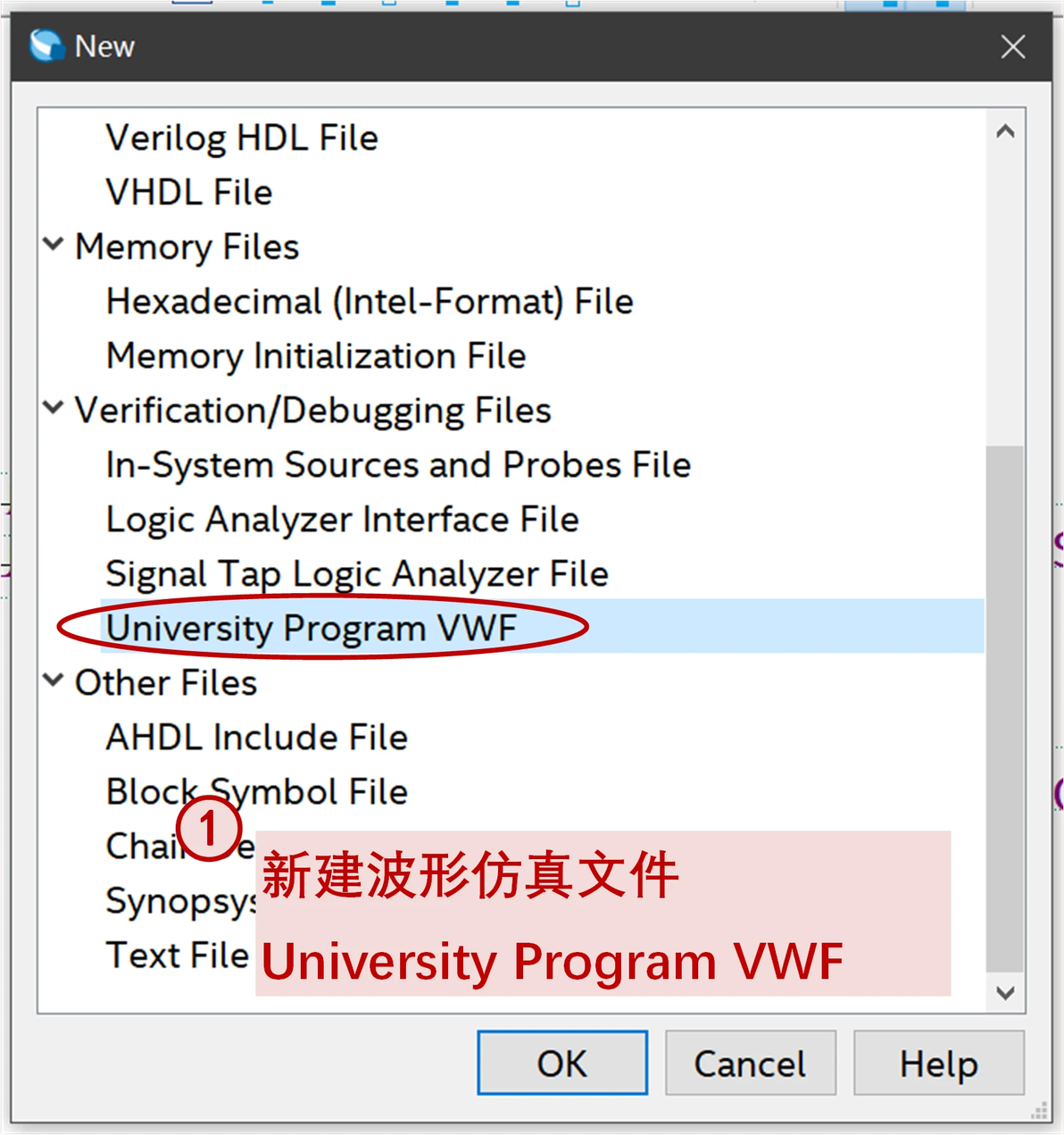

从File菜单中，点击New，新建一个波形仿真文件：

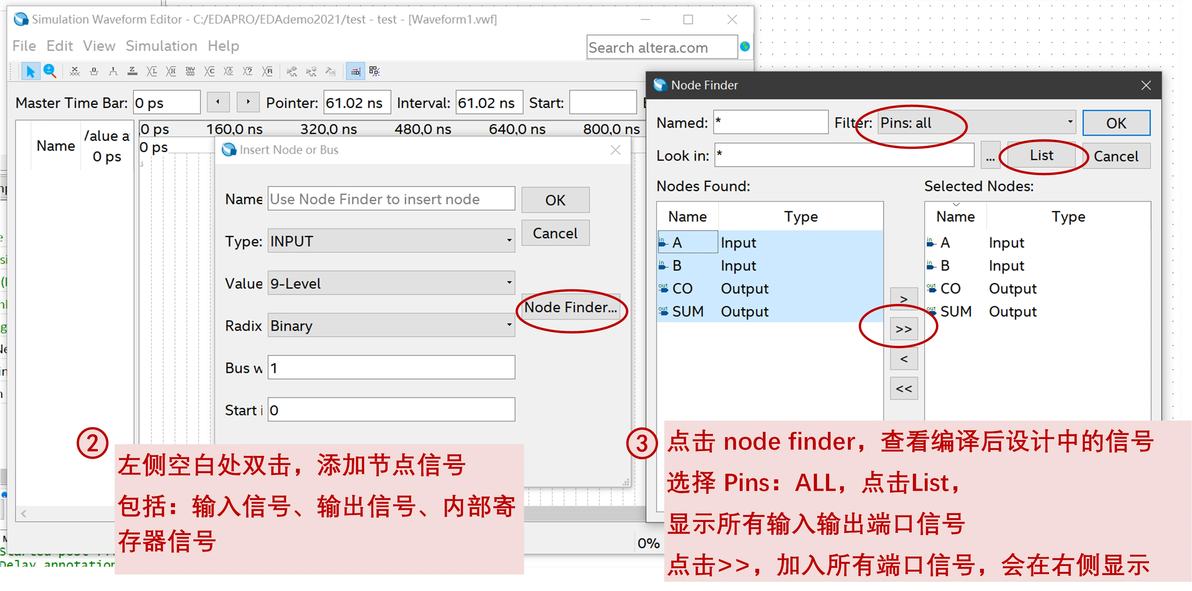

在波形文件中，添加设计文件的信号（输入信号、输出信号、内部寄存器）；

注意：设计文件需要成功编译，修改过的设计也要保证再次编译成功。

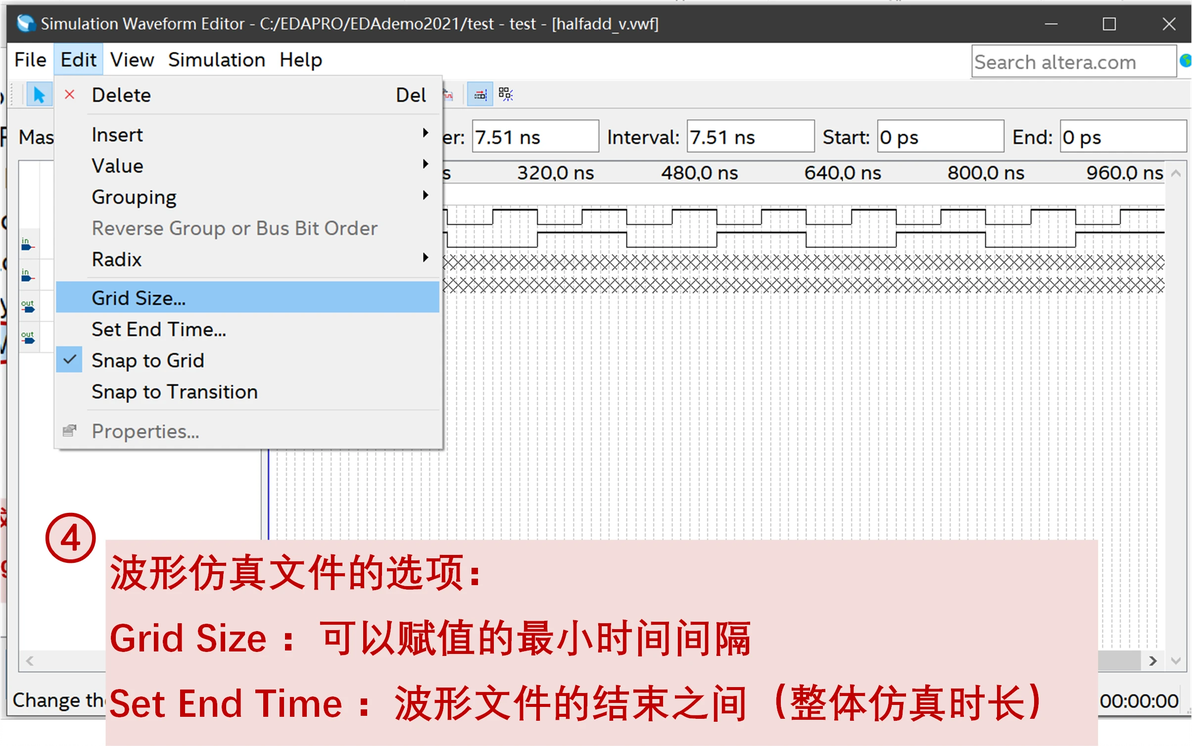

设置波形仿真文件的选项：Grid Size、Set End Time，也可以使用默认值。

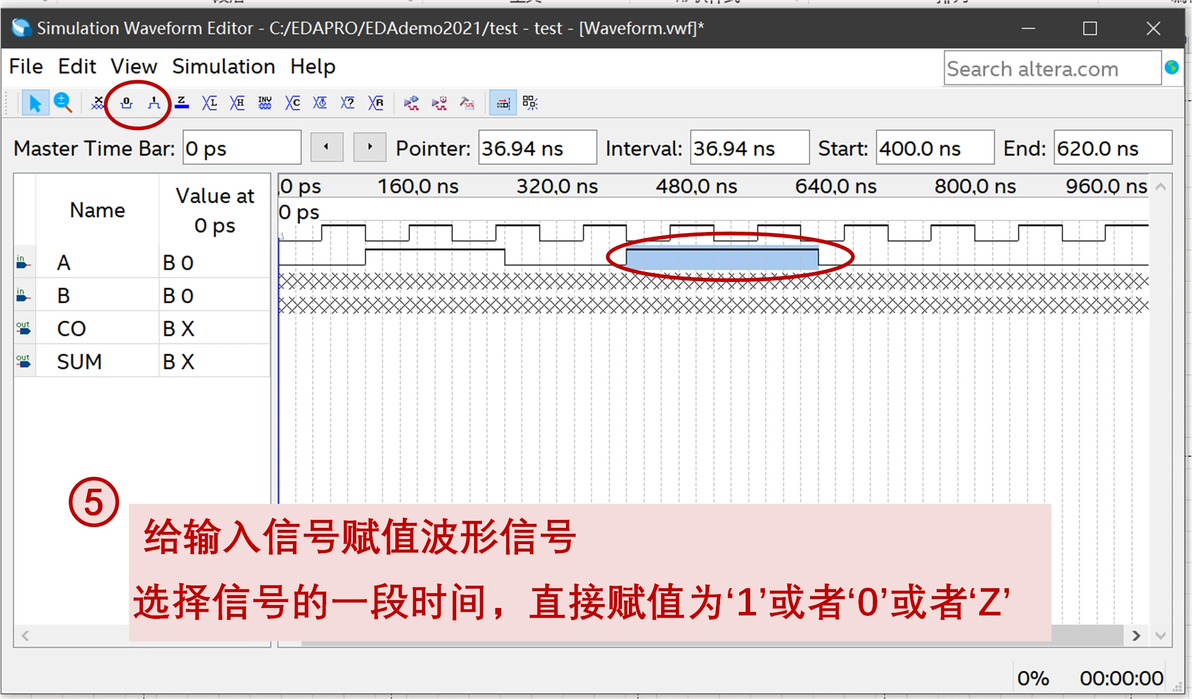

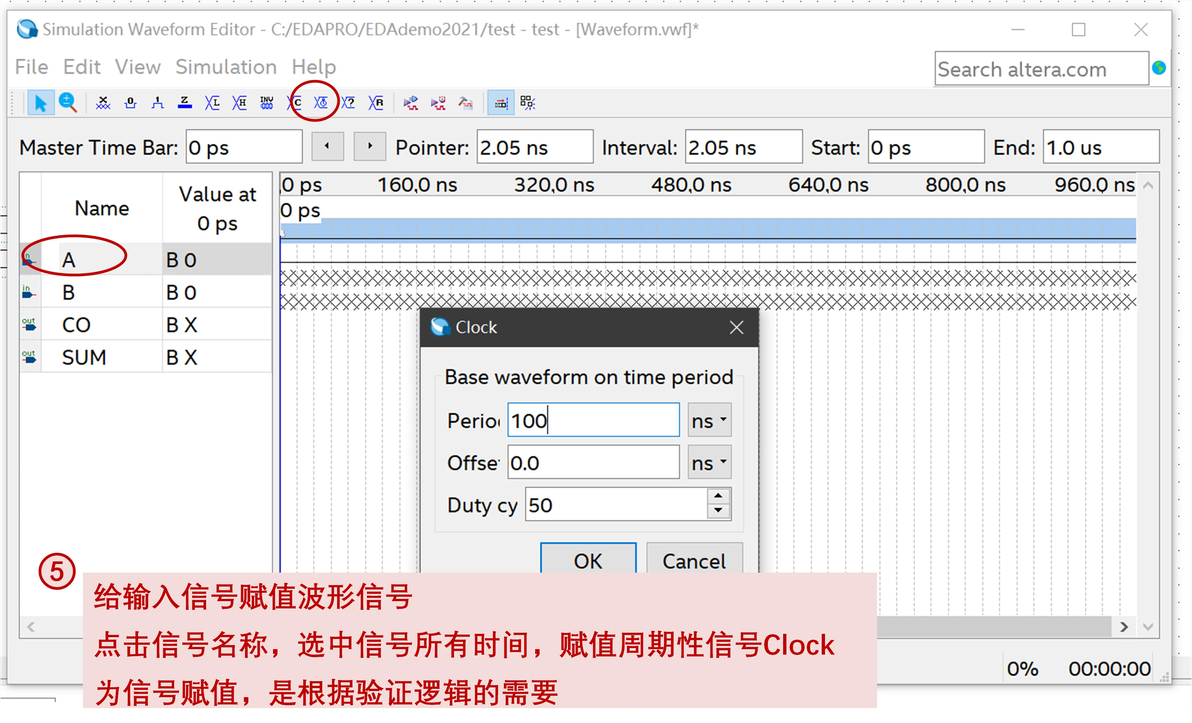

为波形仿真文件中，所有的输入信号赋值波形：赋值周期的时钟信号、赋值1、赋值0等。

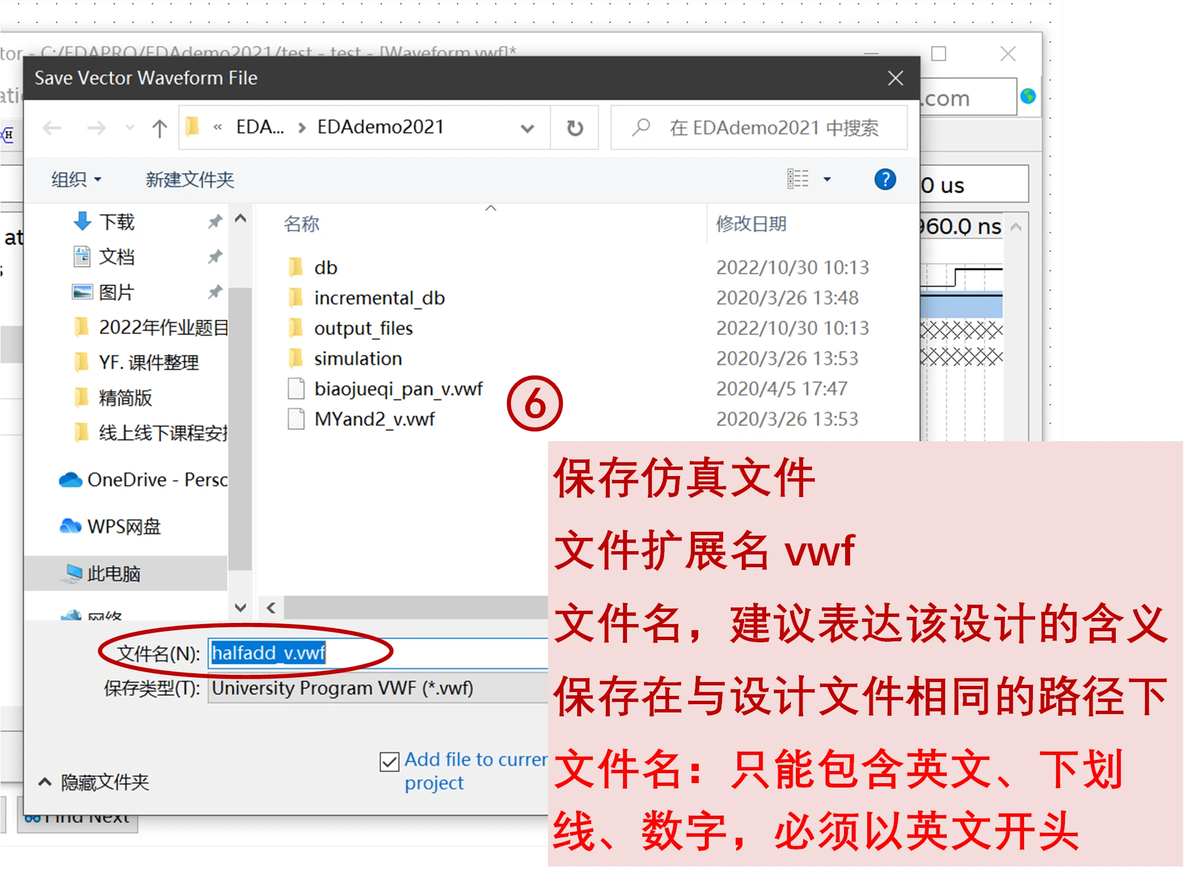

保存波形仿真文件，*.vwf。

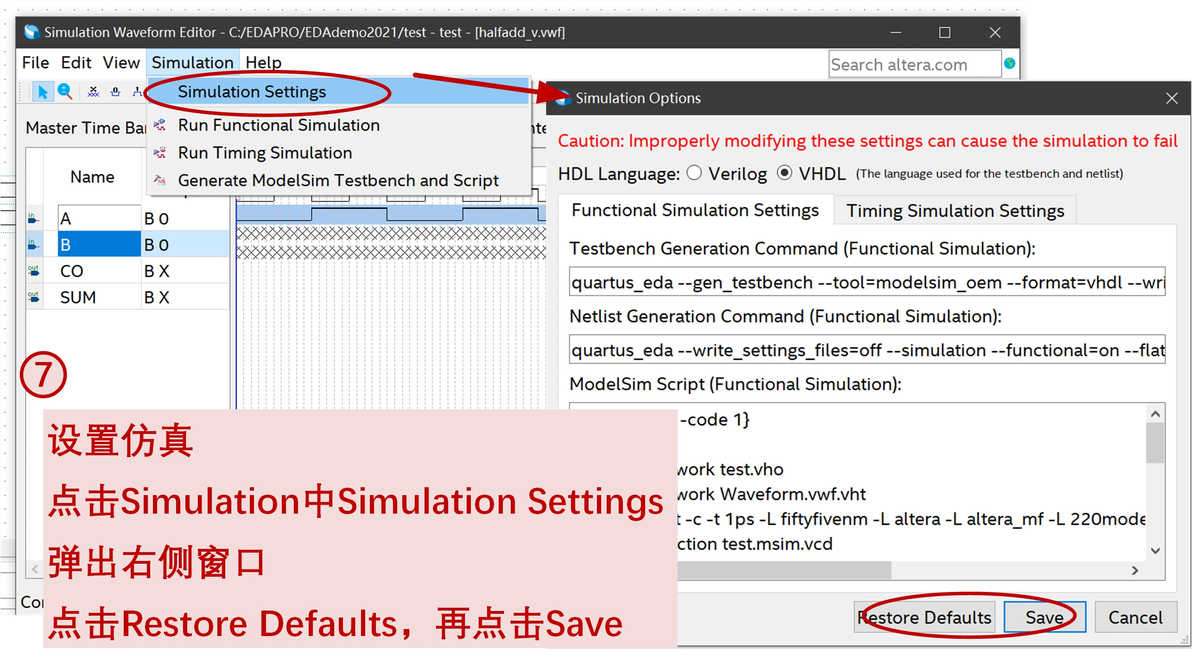

设置仿真工具并保存。

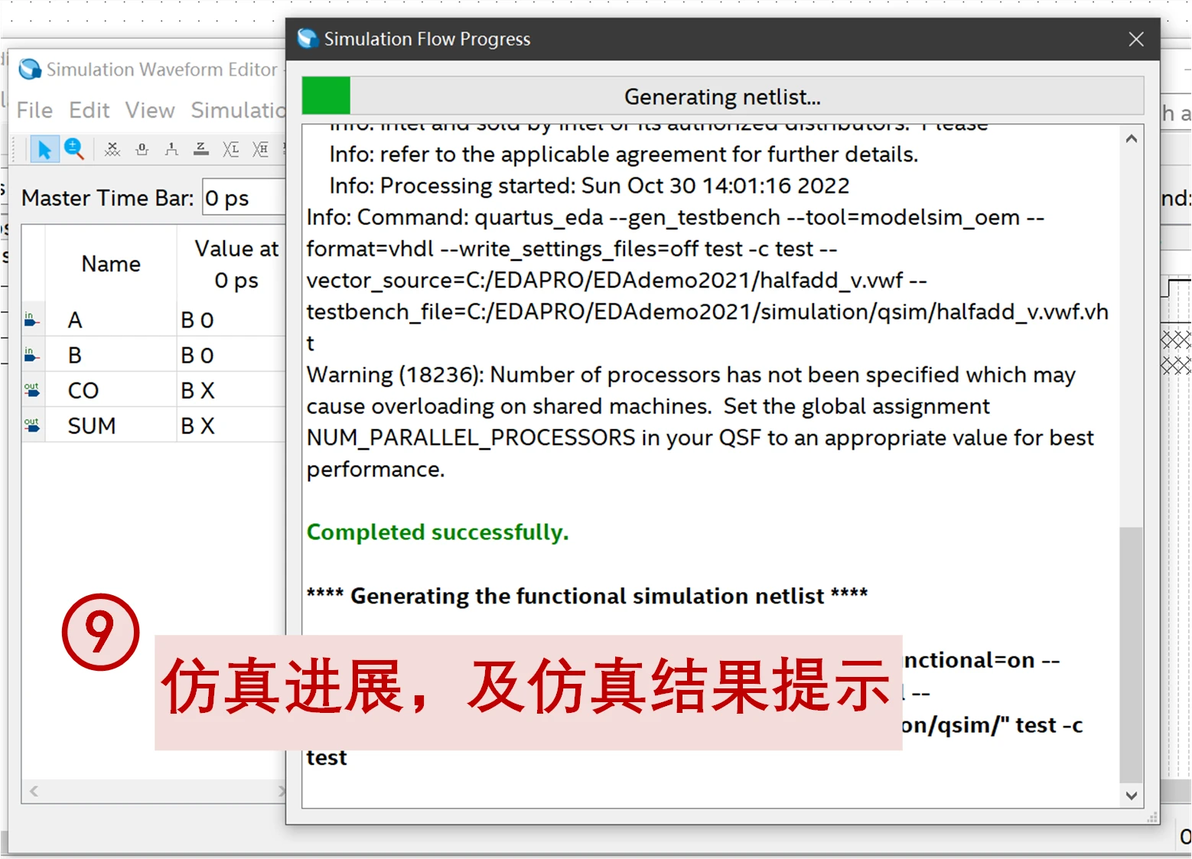

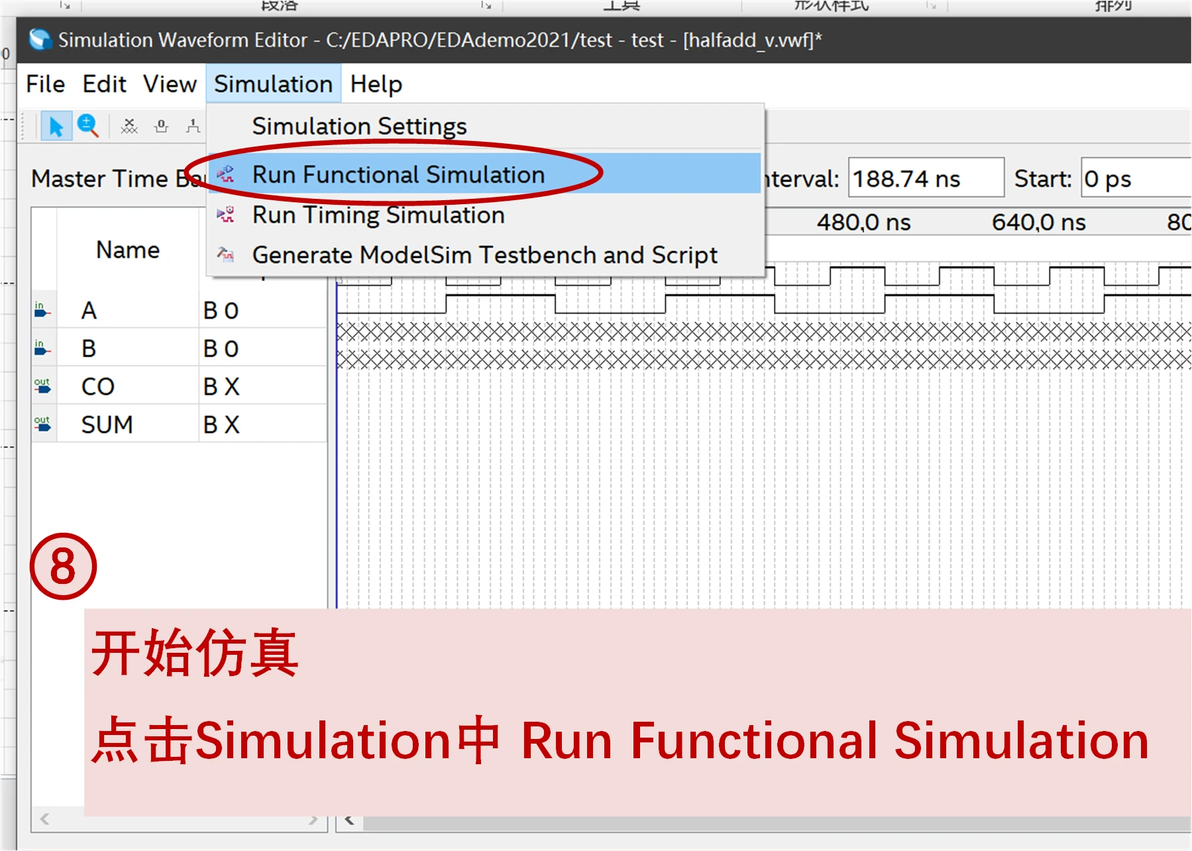

开始仿真。

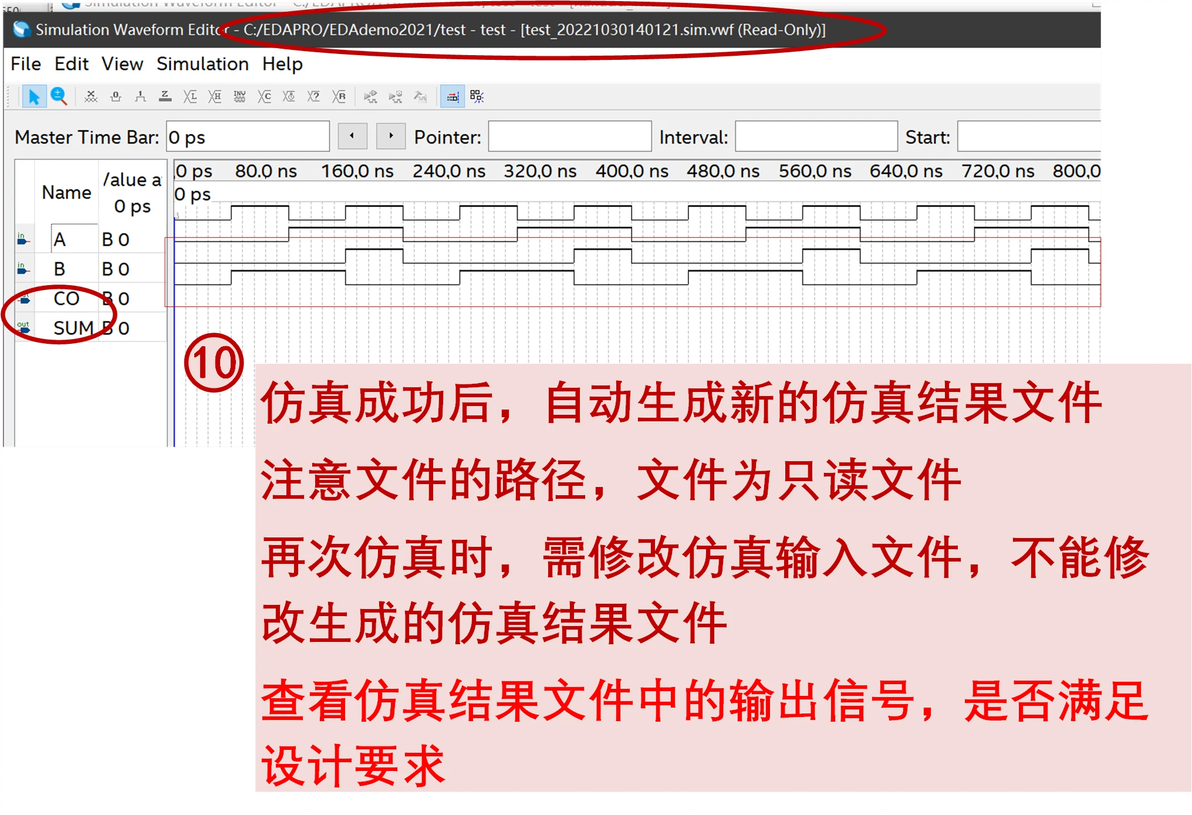

查看仿真输出的结果，是否满足设计的逻辑要求。

注意：仿真结果文件，为自动生成的新的只读文件。
