在Quartus软件中，使用原理图输入方式，进行逻辑设计，基本流程和常见问题如下。

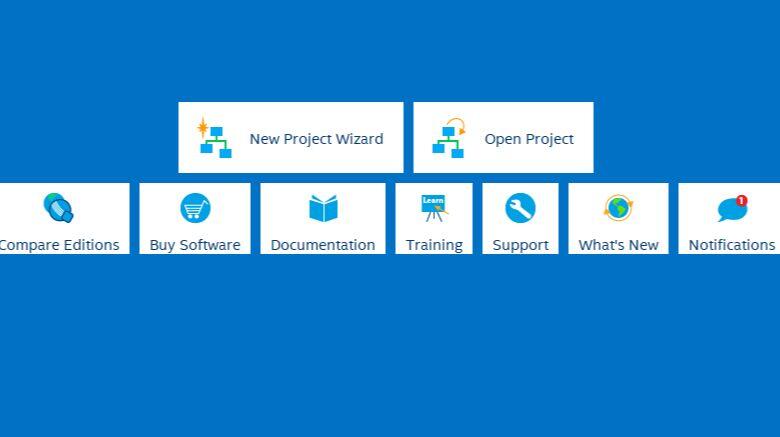

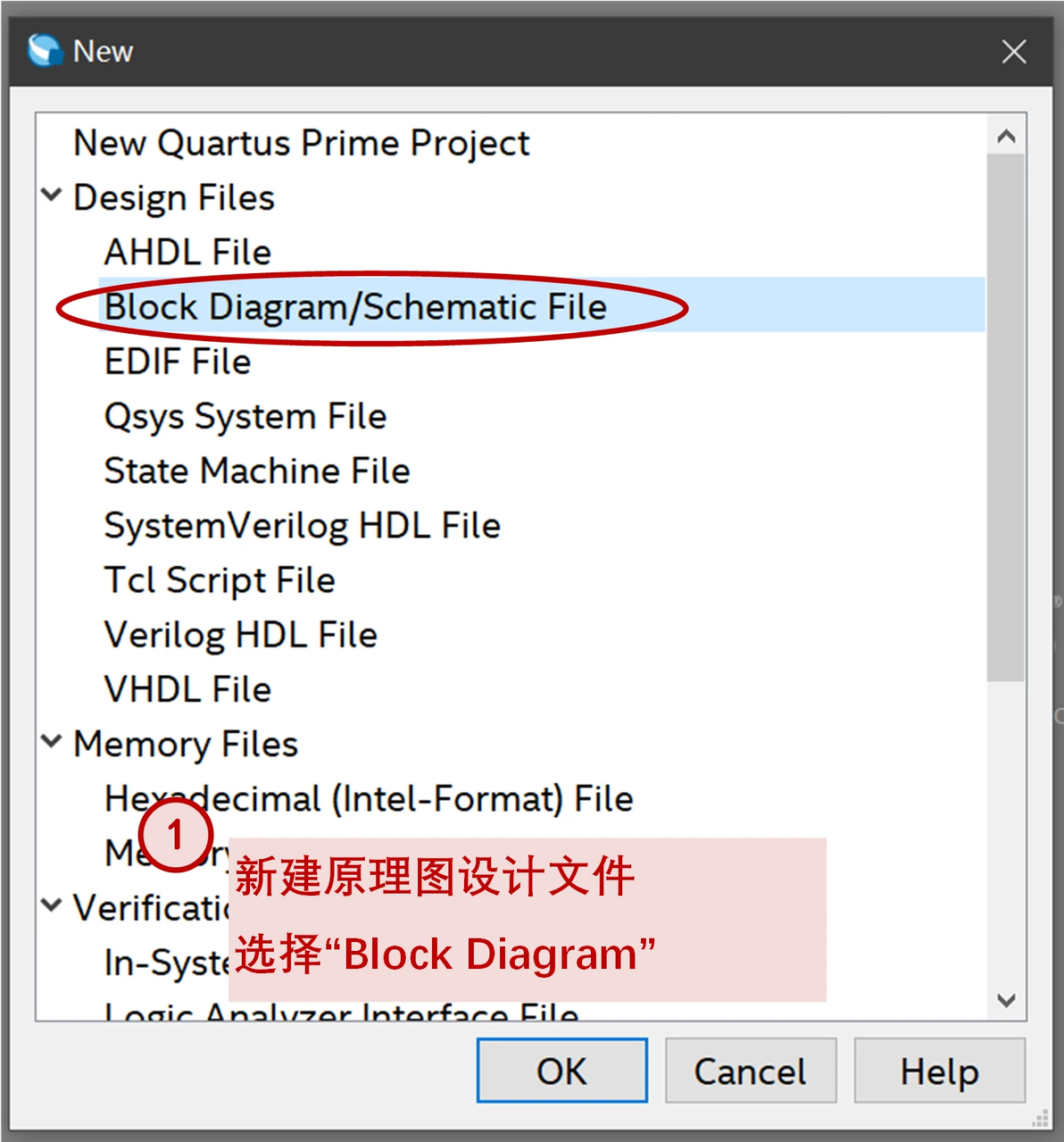

打开Quartus软件，打开一个工程，或新建一个工程，从File菜单中点击New，新建设计文件。

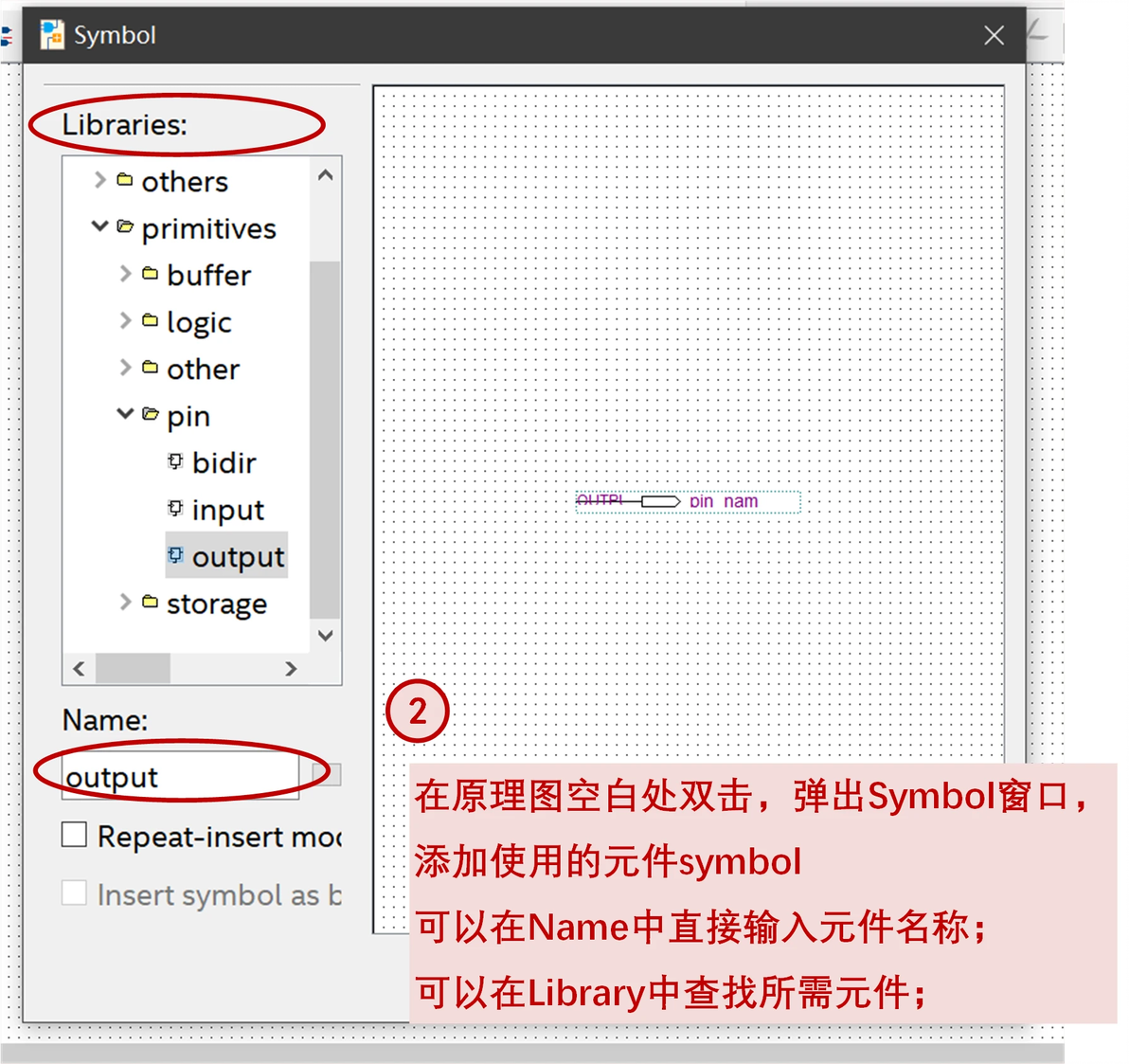

为原理图添加元件：

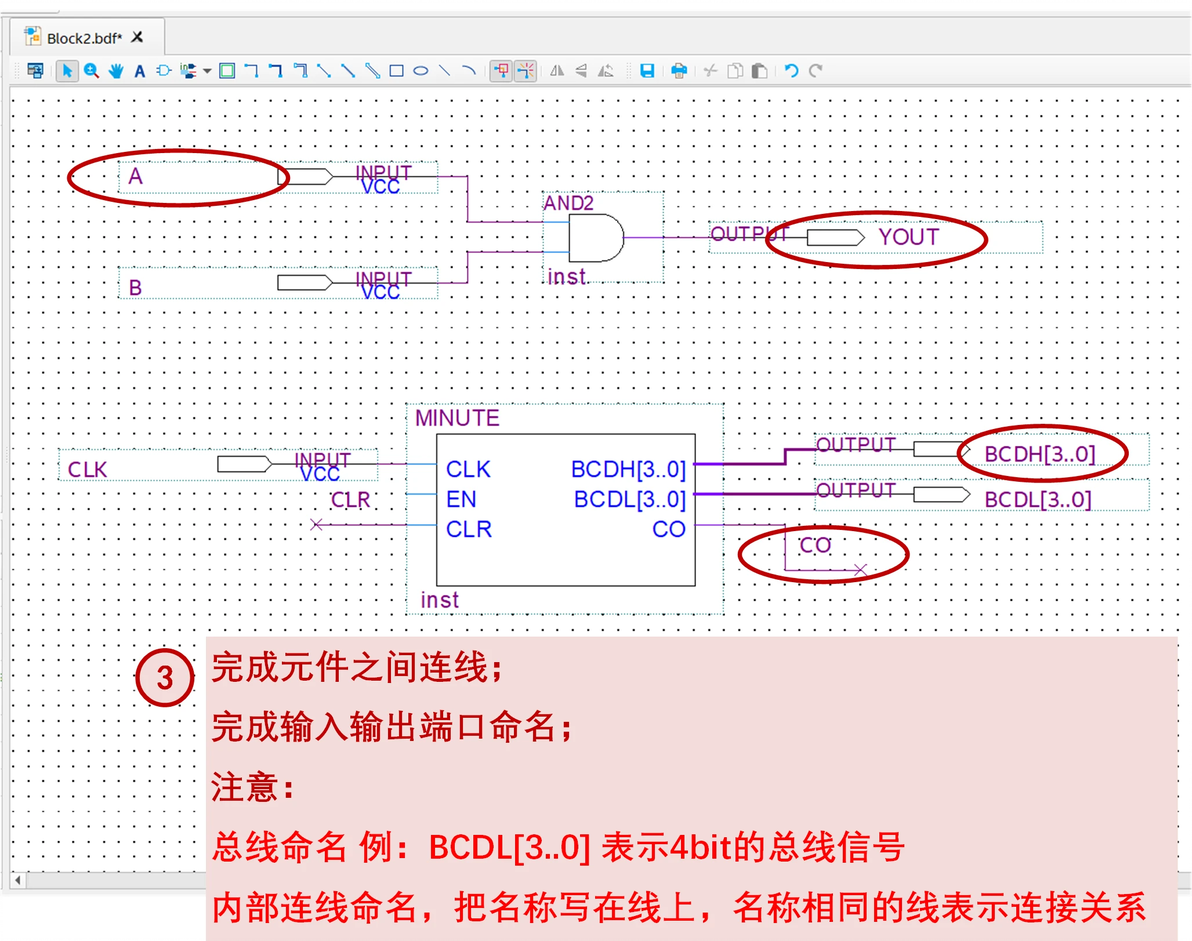

按照设计需求，完成元件连线、端口命名：

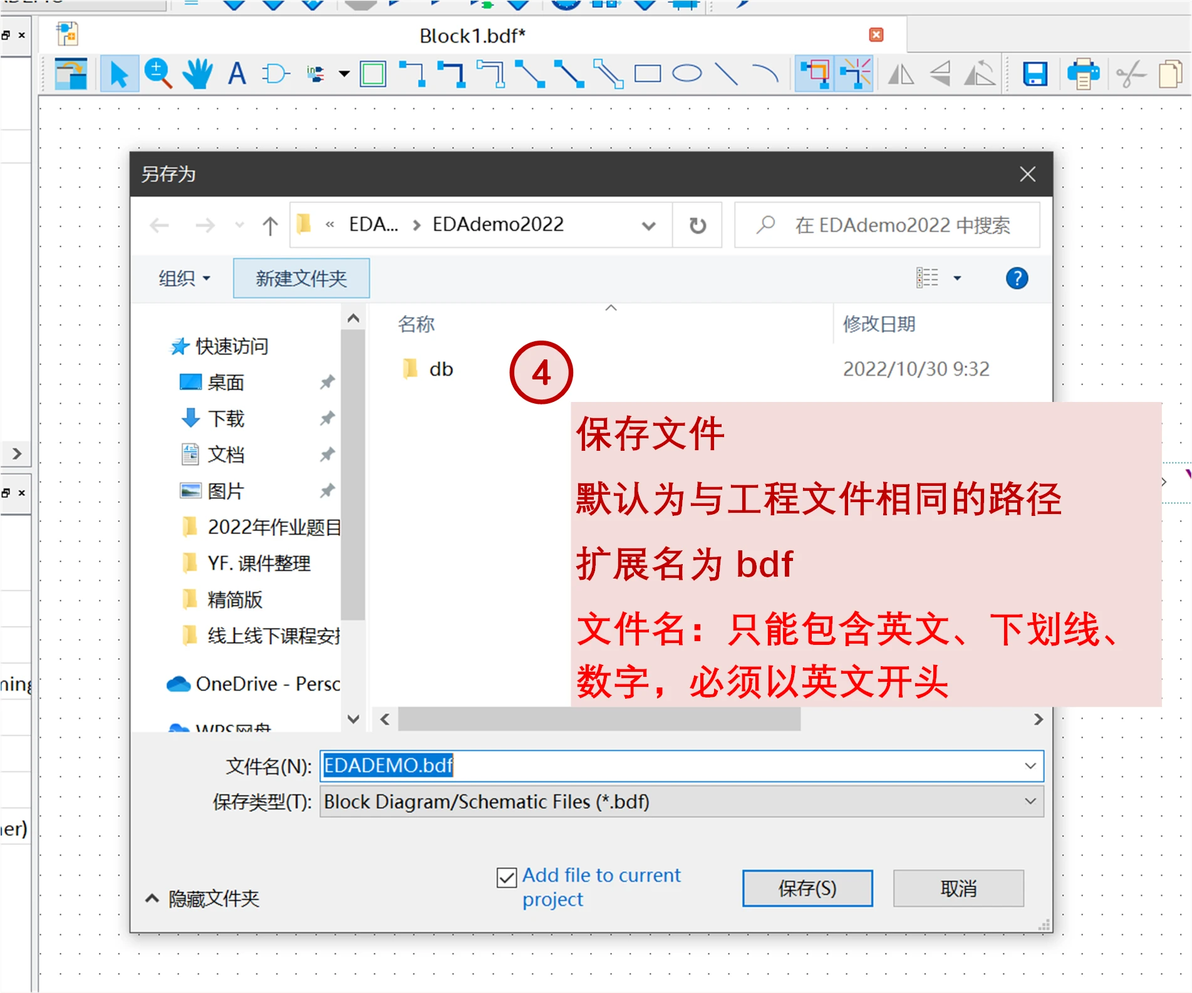

保存设计文件，*.dbf：

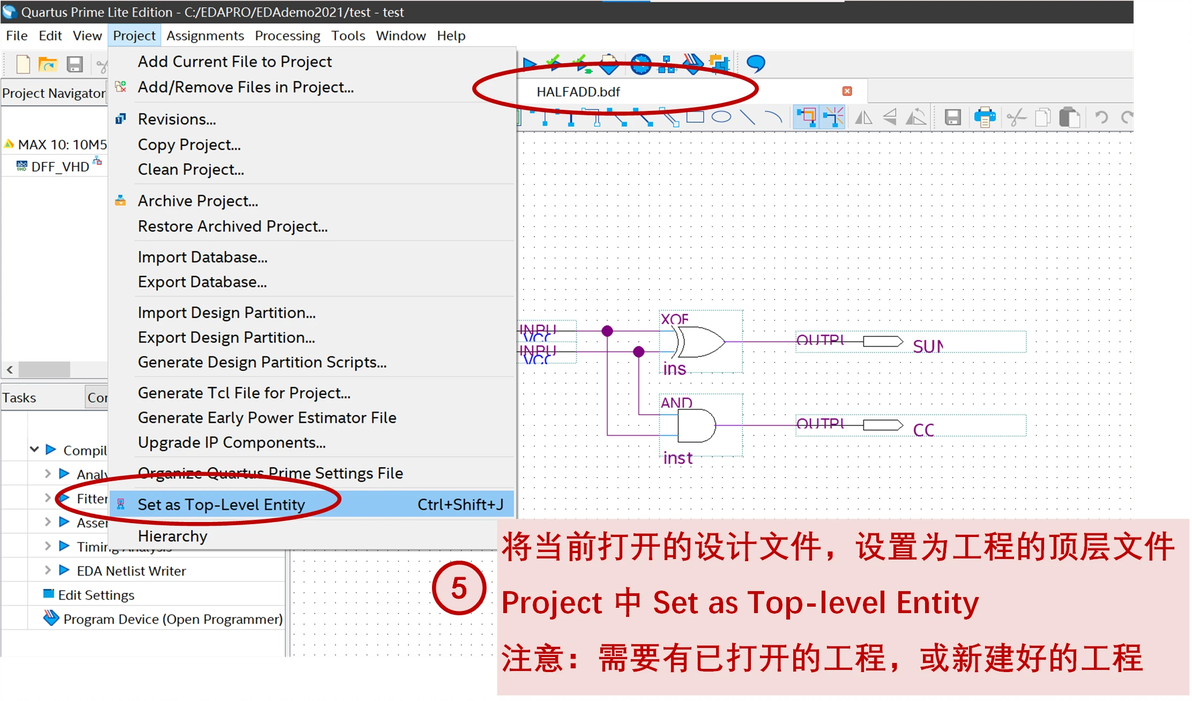

设置为工程的顶层文件：

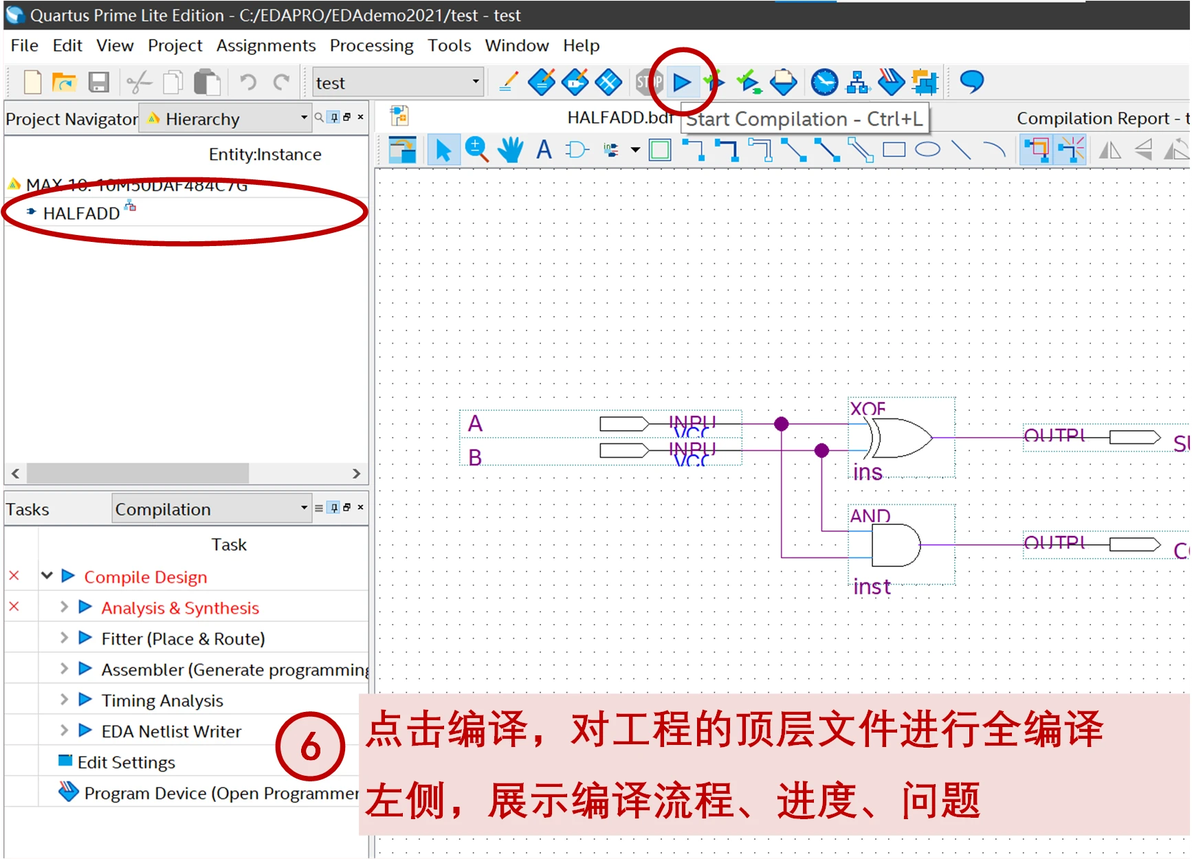

编译：

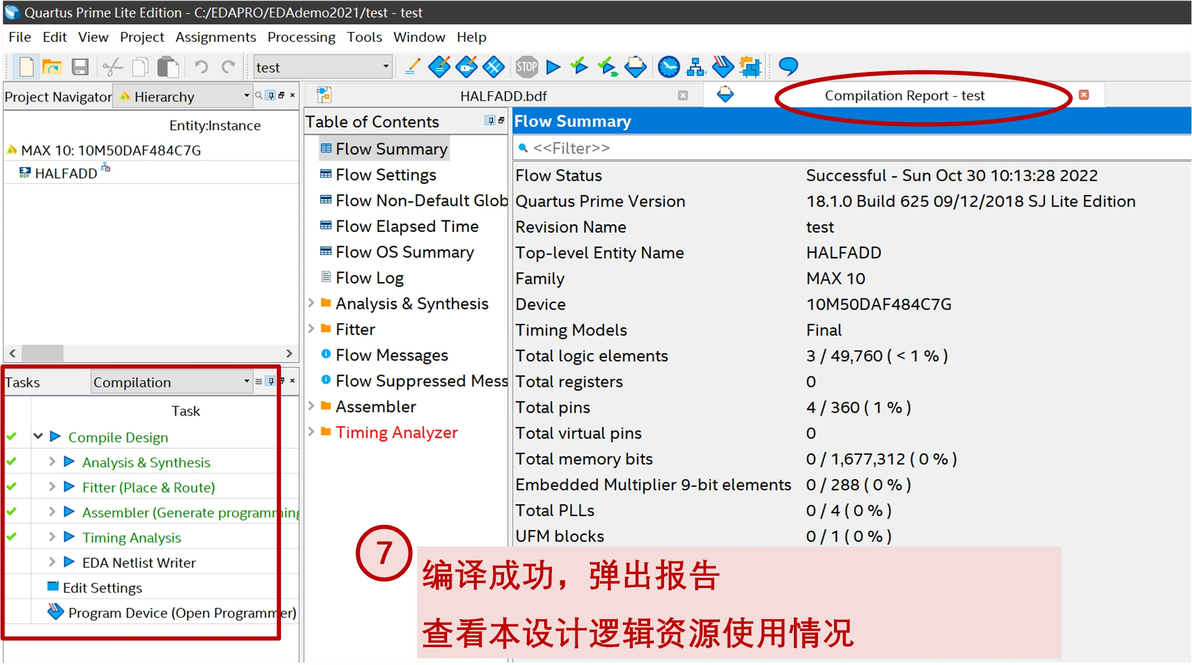

查看编译后的报告：

原理图设计编译问题

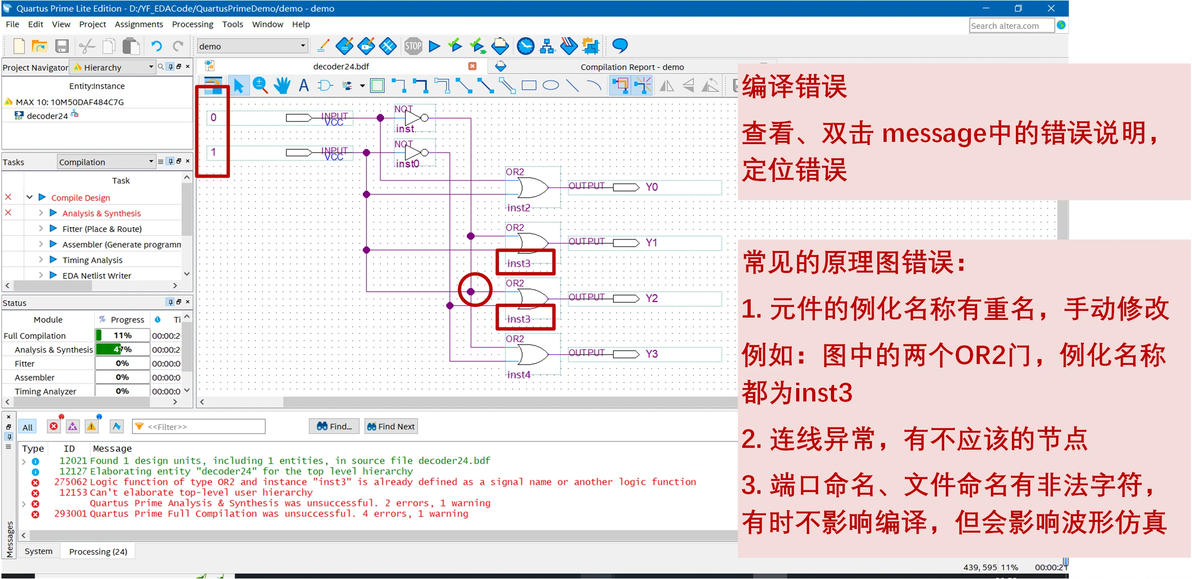

编译失败，认真查看message中的错误提示信息；

可以双击错误信息，软件基本能自动定位到原理图中的错误点；

常见的问题：

1. 元件的例化名称有重名，需要手动修改

例如：图中的两个OR2门，例化名称都为inst3

2. 连线异常，有不应该的节点

3. 端口命名、文件命名、文件夹命名 有非法字符，有时不影响编译，但会影响波形仿真。

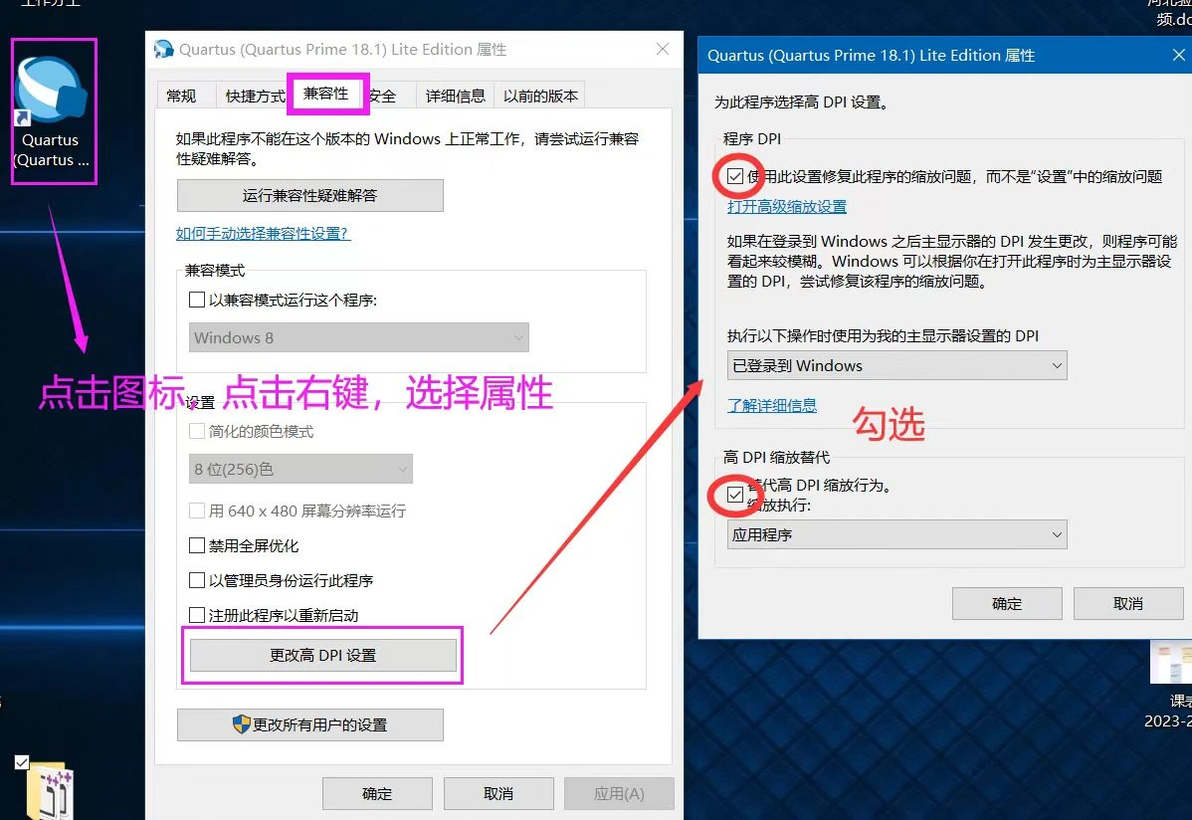

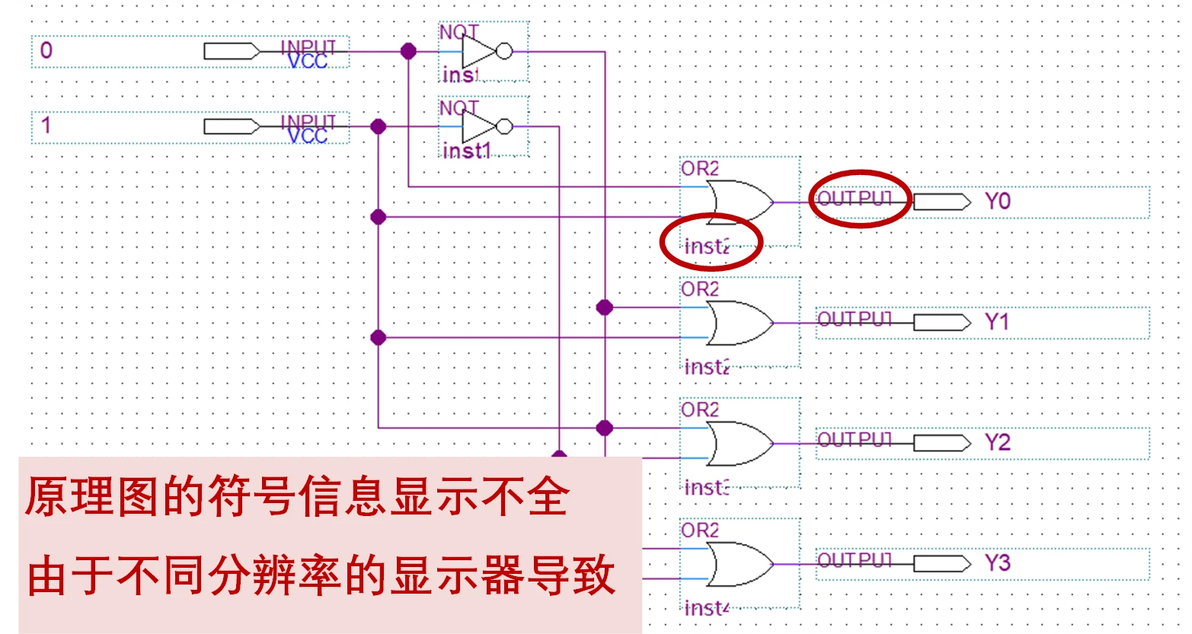

原理图设计编辑器中，元件的各种信息显示不全，需要手动修改DPI兼容，再重启软件，如下图所示。
