 * 本程序由江协科技创建并免费开源共享
 * 你可以任意查看、使用和修改，并应用到自己的项目之中
 * 程序版权归江协科技所有，任何人或组织不得将其据为己有
 *
 * 程序名称：                0.96寸OLED显示屏驱动程序（4针脚I2C接口）
 * 程序创建时间：            2023.10.24
 * 当前程序版本：            V1.1
 * 当前版本发布时间：        2023.12.8
 *
 * 江协科技官方网站：        jiangxiekeji.com
 * 江协科技官方淘宝店：    jiangxiekeji.taobao.com
 * 程序介绍及更新动态：    jiangxiekeji.com/tutorial/oled.html
 *
 * 如果你发现程序中的漏洞或者笔误，可通过邮件向我们反馈：feedback@jiangxiekeji.com
 * 发送邮件之前，你可以先到更新动态页面查看最新程序，如果此问题已经修改，则无需再发邮件
 ***************************************************************************************
 */

/*
 * 本程序由zeruns二次修改
 * 修改内容：    从标准库版改成HAL库版，增加支持硬件I2C，可通过修改宏定义来选择是否启用硬件I2C
 * 修改日期：    2024.3.16
 * 博客：        https://blog.zeruns.tech
 * B站主页：    https://space.bilibili.com/8320520
*/

#include "main.h"
#include "OLED.h"
#include
#include
#include
#include

// 如果用到中文，编译器附加选项需要加 --no-multibyte-chars  (用AC6编译器的不用加)

/*

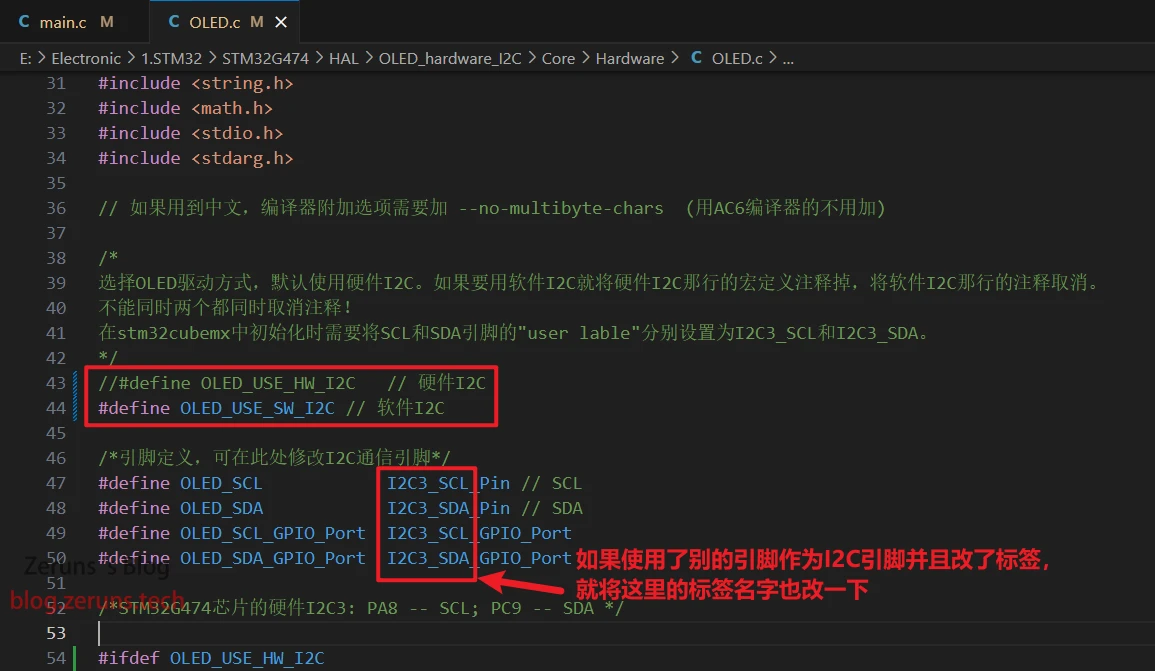

选择OLED驱动方式，默认使用硬件I2C。如果要用软件I2C就将硬件I2C那行的宏定义注释掉，将软件I2C那行的注释取消。
不能同时两个都同时取消注释！

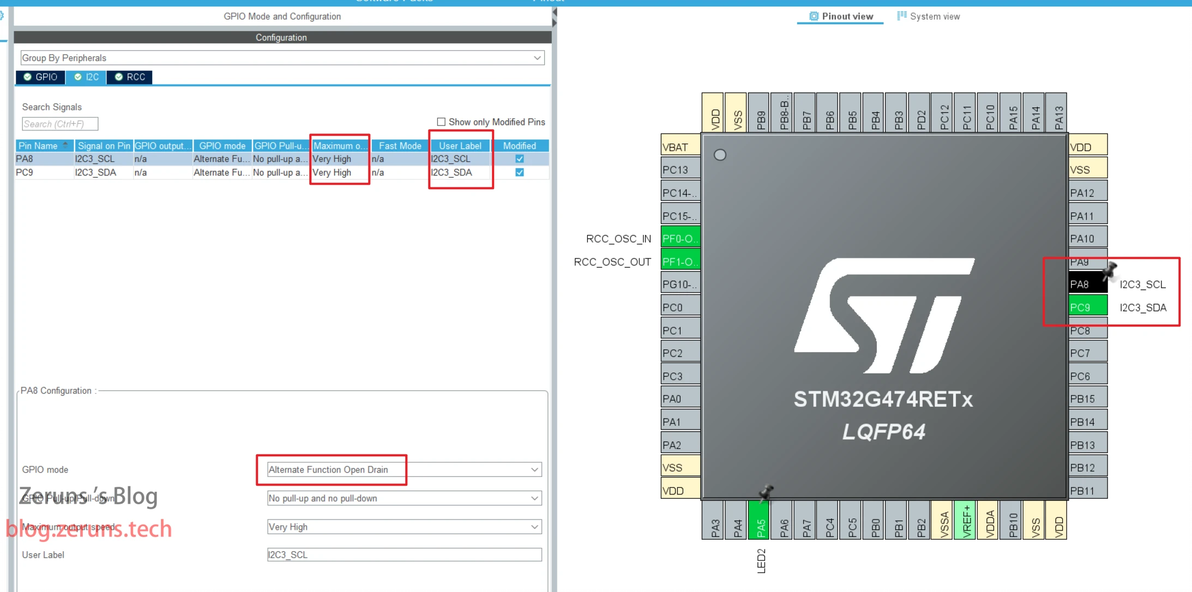

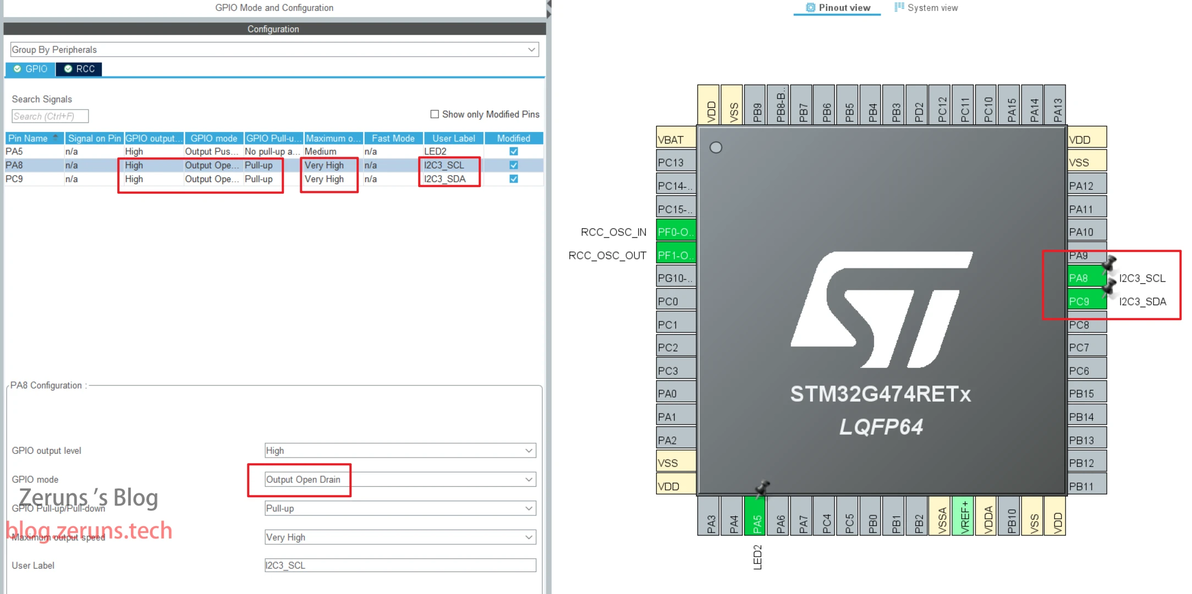

在stm32cubemx中初始化时需要将SCL和SDA引脚的"user lable"分别设置为I2C3_SCL和I2C3_SDA。
*/

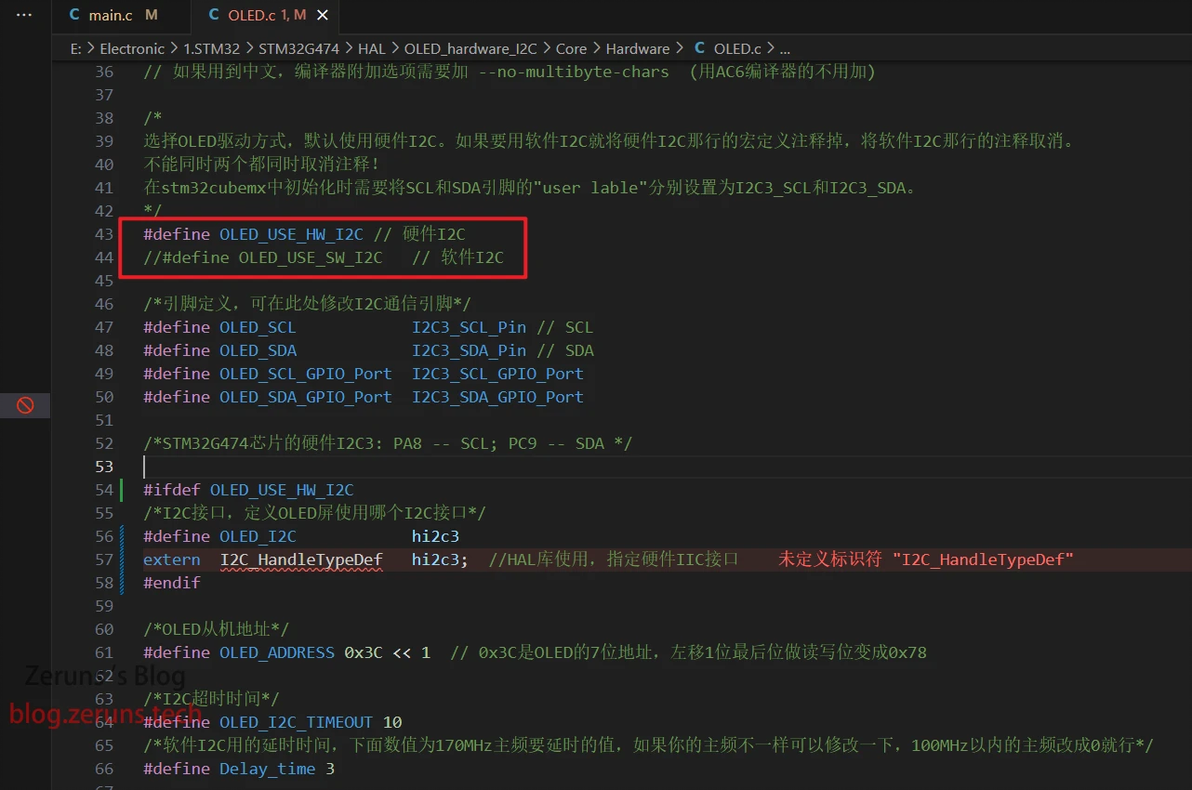

#define OLED_USE_HW_I2C    // 硬件I2C
//#define OLED_USE_SW_I2C    // 软件I2C

/*引脚定义，可在此处修改I2C通信引脚*/
#define OLED_SCL            I2C3_SCL_Pin // SCL
#define OLED_SDA            I2C3_SDA_Pin // SDA
#define OLED_SCL_GPIO_Port  I2C3_SCL_GPIO_Port
#define OLED_SDA_GPIO_Port  I2C3_SDA_GPIO_Port

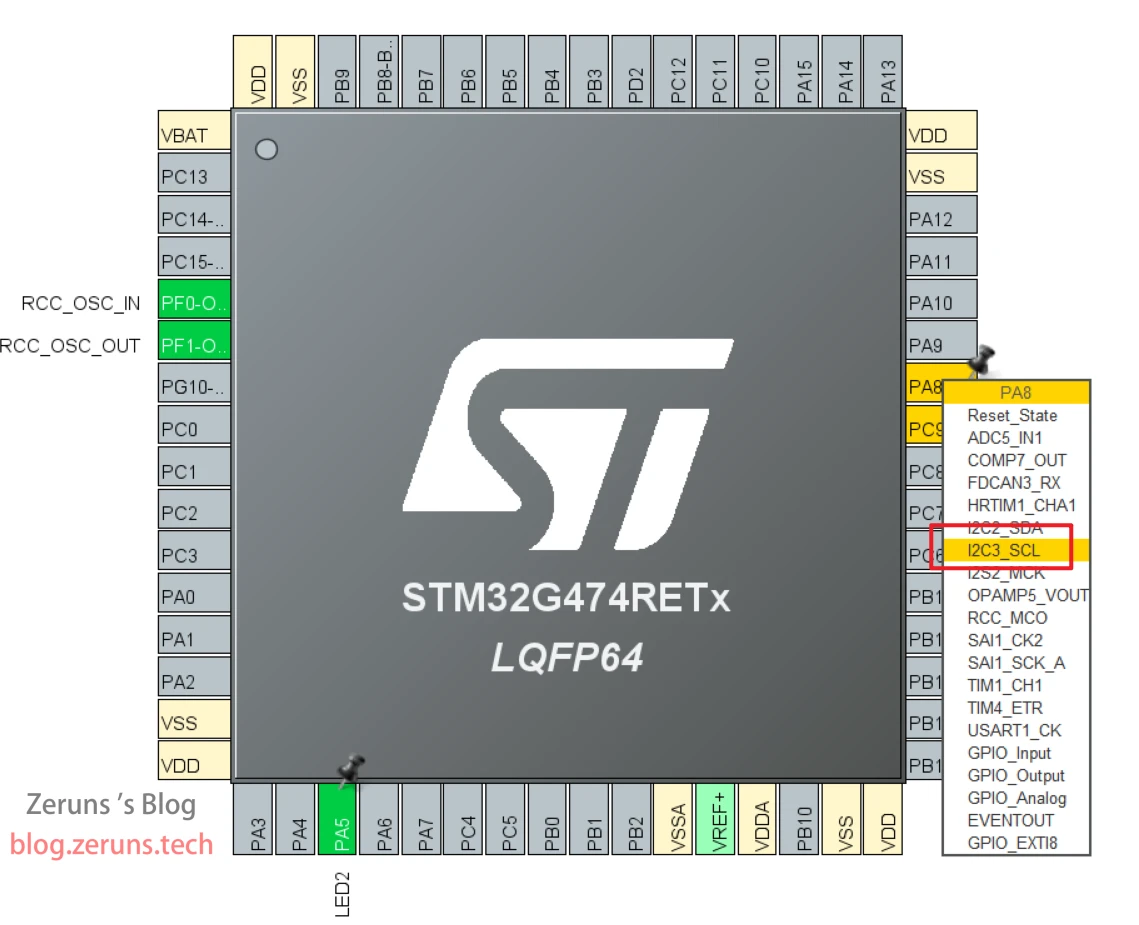

/*STM32G474芯片的硬件I2C3: PA8 -- SCL; PC9 -- SDA */

#ifdef OLED_USE_HW_I2C
/*I2C接口，定义OLED屏使用哪个I2C接口*/
#define OLED_I2C            hi2c3
extern  I2C_HandleTypeDef   hi2c3;    //HAL库使用，指定硬件IIC接口
#endif

/*OLED从机地址*/
#define OLED_ADDRESS 0x3C   B3 B3 --
 *      B4 B4                  B4 B4  |
 *      B5 B5                  B5 B5  |
 *      B6 B6                  B6 B6  |
 *      B7 B7                  B7 B7  |
 *                                    |
 *  -----------------------------------
 *  |
 *  |   B0 B0                  B0 B0
 *  |   B1 B1                  B1 B1
 *  |   B2 B2                  B2 B2
 *  --> B3 B3  ------------->  B3 B3
 *      B4 B4                  B4 B4
 *      B5 B5                  B5 B5
 *      B6 B6                  B6 B6
 *      B7 B7                  B7 B7
 *
 * 坐标轴定义：
 * 左上角为(0, 0)点
 * 横向向右为X轴，取值范围：0~127
 * 纵向向下为Y轴，取值范围：0~63
 *
 *       0             X轴           127
 *      .------------------------------->
 *    0 |
 *      |
 *      |
 *      |
 *  Y轴 |
 *      |
 *      |
 *      |
 *   63 |
 *      v
 *
 */

/*全局变量*********************/
/**
 * OLED显存数组
 * 所有的显示函数，都只是对此显存数组进行读写
 * 随后调用OLED_Update函数或OLED_UpdateArea函数
 * 才会将显存数组的数据发送到OLED硬件，进行显示
 */
uint8_t OLED_DisplayBuf[8][128];
/*********************全局变量*/

#ifdef OLED_USE_SW_I2C
/**
 * @brief 向 OLED_SCL 写高低电平
 * 根据 BitValue 的值，将 OLED_SCL 置高电平或低电平。
 * @param BitValue 位值，0 或 1
 */
void OLED_W_SCL(uint8_t BitValue)
{
    /*根据BitValue的值，将SCL置高电平或者低电平*/
    HAL_GPIO_WritePin(OLED_SCL_GPIO_Port, OLED_SCL, (GPIO_PinState)BitValue);
    /*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
    for (volatile uint16_t i = 0; i < Delay_time; i++){
        //for (uint16_t j = 0; j < 10; j++);
    }
}

/**
  * @brief OLED写SDA高低电平
  * @param 要写入SDA的电平值，范围：0/1
  * @return 无
  * @note 当上层函数需要写SDA时，此函数会被调用
  *           用户需要根据参数传入的值，将SDA置为高电平或者低电平
  *           当参数传入0时，置SDA为低电平，当参数传入1时，置SDA为高电平
  */
void OLED_W_SDA(uint8_t BitValue)
{
    /*根据BitValue的值，将SDA置高电平或者低电平*/
    HAL_GPIO_WritePin(OLED_SDA_GPIO_Port, OLED_SDA, (GPIO_PinState)BitValue);
    /*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
    for (volatile uint16_t i = 0; i < Delay_time; i++){
        //for (uint16_t j = 0; j < 10; j++);
    }
}
#endif

/**
 * @brief OLED引脚初始化
 * @param  无
 * @retval 无
 * @note 当上层函数需要初始化时，此函数会被调用,
 *       用户需要将SCL和SDA引脚初始化为开漏模式，并释放引脚
 */
void OLED_GPIO_Init(void)
{
    uint32_t i, j;

    /*在初始化前，加入适量延时，待OLED供电稳定*/
    for (i = 0; i < 1000; i++) {
        for (j = 0; j < 1000; j++)
            ;
    }
#ifdef OLED_USE_SW_I2C
    __HAL_RCC_GPIOC_CLK_ENABLE();        // 使能GPIOC时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();       // 使能GPIOA时钟
    GPIO_InitTypeDef GPIO_InitStruct = {0};              // 定义结构体配置GPIO
     GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;            // 设置GPIO模式为开漏输出模式
    GPIO_InitStruct.Pull = GPIO_PULLUP;                 // 内部上拉电阻
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;  // 设置GPIO速度为高速
    GPIO_InitStruct.Pin = I2C3_SDA_Pin;                 // 设置引脚
     HAL_GPIO_Init(I2C3_SDA_GPIO_Port, &GPIO_InitStruct);// 初始化GPIO

    GPIO_InitStruct.Pin = I2C3_SCL_Pin;
    HAL_GPIO_Init(I2C3_SCL_GPIO_Port, &GPIO_InitStruct);

    /*释放SCL和SDA*/
    OLED_W_SCL(1);
    OLED_W_SDA(1);
#endif
}

// https://blog.zeruns.tech

/*通信协议*********************/

/**
 * @brief I2C起始
 * @param  无
 * @return 无
 */
void OLED_I2C_Start(void)
{
#ifdef OLED_USE_SW_I2C
    OLED_W_SDA(1);        //释放SDA，确保SDA为高电平
    OLED_W_SCL(1);        //释放SCL，确保SCL为高电平
    OLED_W_SDA(0);        //在SCL高电平期间，拉低SDA，产生起始信号
    OLED_W_SCL(0);        //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
#endif
}

/**
 * @brief I2C终止
 * @param  无
 * @return 无
 */
void OLED_I2C_Stop(void)
{
#ifdef OLED_USE_SW_I2C
    OLED_W_SDA(0);        //拉低SDA，确保SDA为低电平
    OLED_W_SCL(1);        //释放SCL，使SCL呈现高电平
    OLED_W_SDA(1);        //在SCL高电平期间，释放SDA，产生终止信号
#endif
}

/**
 * @brief I2C发送一个字节
 * @param Byte 要发送的一个字节数据，范围：0x00~0xFF
 * @return 无
 */
void OLED_I2C_SendByte(uint8_t Byte)
{
#ifdef OLED_USE_SW_I2C
    uint8_t i;
    /*循环8次，主机依次发送数据的每一位*/
    for (i = 0; i < 8; i++)
    {
        /*使用掩码的方式取出Byte的指定一位数据并写入到SDA线*/
        /*两个!的作用是，让所有非零的值变为1*/
        OLED_W_SDA(!!(Byte & (0x80 >> i)));
        OLED_W_SCL(1);    //释放SCL，从机在SCL高电平期间读取SDA
        OLED_W_SCL(0);    //拉低SCL，主机开始发送下一位数据
    }
    OLED_W_SCL(1);        //额外的一个时钟，不处理应答信号
    OLED_W_SCL(0);
#endif
}

/**
 * @brief OLED写命令
 * @param Command 要写入的命令值，范围：0x00~0xFF
 * @return 无
 */
void OLED_WriteCommand(uint8_t Command)
{
#ifdef OLED_USE_SW_I2C
    OLED_I2C_Start();           // I2C起始
    OLED_I2C_SendByte(0x78);        //发送OLED的I2C从机地址
    OLED_I2C_SendByte(0x00);    //控制字节，给0x00，表示即将写命令
    OLED_I2C_SendByte(Command); // 写入指定的命令
    OLED_I2C_Stop();            // I2C终止
#elif defined(OLED_USE_HW_I2C)
    uint8_t TxData[2] = {0x00, Command};
    HAL_I2C_Master_Transmit(&OLED_I2C, OLED_ADDRESS, (uint8_t*)TxData, 2, OLED_I2C_TIMEOUT);
#endif
}

/**
 * @brief OLED写数据
 * @param Data 要写入数据的起始地址
 * @param Count 要写入数据的数量
 * @return 无
 */
void OLED_WriteData(uint8_t *Data, uint8_t Count)
{
    uint8_t i;
#ifdef OLED_USE_SW_I2C
    OLED_I2C_Start();        // I2C起始
    OLED_I2C_SendByte(0x78);        //发送OLED的I2C从机地址

    OLED_I2C_SendByte(0x40); // 控制字节，给0x40，表示即将写数据
    /*循环Count次，进行连续的数据写入*/
    for (i = 0; i < Count; i++) {
        OLED_I2C_SendByte(Data[i]); // 依次发送Data的每一个数据
    }
    OLED_I2C_Stop(); // I2C终止
#elif defined(OLED_USE_HW_I2C)
    uint8_t TxData[Count + 1]; // 分配一个新的数组，大小是Count + 1
    TxData[0] = 0x40; // 起始字节
    // 将Data指向的数据复制到TxData数组的剩余部分
    for (i = 0; i < Count; i++) {
        TxData[i + 1] = Data[i];
    }
    HAL_I2C_Master_Transmit(&OLED_I2C, OLED_ADDRESS, (uint8_t*)TxData, Count + 1, OLED_I2C_TIMEOUT);
#endif
}

/*********************通信协议*/

/*硬件配置*********************/

/**
 * @brief OLED初始化
 * @param 无
 * @return 无
 * @note 使用前，需要调用此初始化函数
 */
void OLED_Init(void)
{
    OLED_GPIO_Init(); // 先调用底层的端口初始化

    /*写入一系列的命令，对OLED进行初始化配置*/
    OLED_WriteCommand(0xAE); // 设置显示开启/关闭，0xAE关闭，0xAF开启

    OLED_WriteCommand(0xD5); // 设置显示时钟分频比/振荡器频率
    OLED_WriteCommand(0x80); // 0x00~0xFF

    OLED_WriteCommand(0xA8); // 设置多路复用率
    OLED_WriteCommand(0x3F); // 0x0E~0x3F

    OLED_WriteCommand(0xD3); // 设置显示偏移
    OLED_WriteCommand(0x00); // 0x00~0x7F

    OLED_WriteCommand(0x40); // 设置显示开始行，0x40~0x7F

    OLED_WriteCommand(0xA1); // 设置左右方向，0xA1正常，0xA0左右反置

    OLED_WriteCommand(0xC8); // 设置上下方向，0xC8正常，0xC0上下反置

    OLED_WriteCommand(0xDA); // 设置COM引脚硬件配置
    OLED_WriteCommand(0x12);

    OLED_WriteCommand(0x81); // 设置对比度
    OLED_WriteCommand(0xCF); // 0x00~0xFF

    OLED_WriteCommand(0xD9); // 设置预充电周期
    OLED_WriteCommand(0xF1);

    OLED_WriteCommand(0xDB); // 设置VCOMH取消选择级别
    OLED_WriteCommand(0x30);

    OLED_WriteCommand(0xA4); // 设置整个显示打开/关闭

    OLED_WriteCommand(0xA6); // 设置正常/反色显示，0xA6正常，0xA7反色

    OLED_WriteCommand(0x8D); // 设置充电泵
    OLED_WriteCommand(0x14);

    OLED_WriteCommand(0xAF); // 开启显示

    OLED_Clear();  // 清空显存数组
    OLED_Update(); // 更新显示，清屏，防止初始化后未显示内容时花屏
}

/**
 * @brief OLED设置显示光标位置
 * @param Page 指定光标所在的页，范围：0-7
 * @param X 指定光标所在的X轴坐标，范围：0-127
 * @return 无
 * @note OLED默认的Y轴，只能8个Bit为一组写入，即1页等于8个Y轴坐标
 */
void OLED_SetCursor(uint8_t Page, uint8_t X)
{
    /*如果使用此程序驱动1.3寸的OLED显示屏，则需要解除此注释*/
    /*因为1.3寸的OLED驱动芯片（SH1106）有132列*/
    /*屏幕的起始列接在了第2列，而不是第0列*/
    /*所以需要将X加2，才能正常显示*/
    //    X += 2;

    /*通过指令设置页地址和列地址*/
    OLED_WriteCommand(0xB0 | Page);              // 设置页位置
    OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4)); // 设置X位置高4位
    OLED_WriteCommand(0x00 | (X & 0x0F));        // 设置X位置低4位
}

/*********************硬件配置*/

/*工具函数*********************/

/*工具函数仅供内部部分函数使用*/

/**
 * @brief 次方函数
 * @param X 底数
 * @param Y 指数
 * @return 等于X的Y次方
 */
uint32_t OLED_Pow(uint32_t X, uint32_t Y)
{
    uint32_t Result = 1; // 结果默认为1
    while (Y--)          // 累乘Y次
    {
        Result *= X; // 每次把X累乘到结果上
    }
    return Result;
}

/**
 * @brief 判断指定点是否在指定多边形内部
 * @param nvert 多边形的顶点数
 * @param vertx verty 包含多边形顶点的x和y坐标的数组
 * @param testx testy 测试点的X和y坐标
 * @return 指定点是否在指定多边形内部，1：在内部，0：不在内部
 */
uint8_t OLED_pnpoly(uint8_t nvert, int16_t *vertx, int16_t *verty, int16_t testx, int16_t testy)
{
    int16_t i, j, c = 0;

    /*此算法由W. Randolph Franklin提出*/
    /*参考链接：https://wrfranklin.org/Research/Short_Notes/pnpoly.html*/
    for (i = 0, j = nvert - 1; i < nvert; j = i++) {
        if (((verty[i] > testy) != (verty[j] > testy)) &&
            (testx < (vertx[j] - vertx[i]) * (testy - verty[i]) / (verty[j] - verty[i]) + vertx[i])) {
            c = !c;
        }
    }
    return c;
}

/**
 * @brief 判断指定点是否在指定角度内部
 * @param X Y 指定点的坐标
 * @param StartAngle EndAngle 起始角度和终止角度，范围：-180-180
 *           水平向右为0度，水平向左为180度或-180度，下方为正数，上方为负数，顺时针旋转
 * @return 指定点是否在指定角度内部，1：在内部，0：不在内部
 */
uint8_t OLED_IsInAngle(int16_t X, int16_t Y, int16_t StartAngle, int16_t EndAngle)
{
    int16_t PointAngle;
    PointAngle = atan2(Y, X) / 3.14 * 180; // 计算指定点的弧度，并转换为角度表示
    if (StartAngle < EndAngle)             // 起始角度小于终止角度的情况
    {
        /*如果指定角度在起始终止角度之间，则判定指定点在指定角度*/
        if (PointAngle >= StartAngle && PointAngle = StartAngle || PointAngle  127) { return; }
    if (Y > 63) { return; }
    if (X + Width > 128) { Width = 128 - X; }
    if (Y + Height > 64) { Height = 64 - Y; }

    /*遍历指定区域涉及的相关页*/
    /*(Y + Height - 1) / 8 + 1的目的是(Y + Height) / 8并向上取整*/
    for (j = Y / 8; j < (Y + Height - 1) / 8 + 1; j++) {
        /*设置光标位置为相关页的指定列*/
        OLED_SetCursor(j, X);
        /*连续写入Width个数据，将显存数组的数据写入到OLED硬件*/
        OLED_WriteData(&OLED_DisplayBuf[j][X], Width);
    }
}

/**
 * @brief 将OLED显存数组全部清零
 * @param 无
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_Clear(void)
{
    uint8_t i, j;
    for (j = 0; j < 8; j++) // 遍历8页
    {
        for (i = 0; i < 128; i++) // 遍历128列
        {
            OLED_DisplayBuf[j][i] = 0x00; // 将显存数组数据全部清零
        }
    }
}

/**
 * @brief 将OLED显存数组部分清零
 * @param X 指定区域左上角的横坐标，范围：0-127
 * @param Y 指定区域左上角的纵坐标，范围：0-63
 * @param Width 指定区域的宽度，范围：0-128
 * @param Height 指定区域的高度，范围：0-64
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_ClearArea(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height)
{
    uint8_t i, j;

    /*参数检查，保证指定区域不会超出屏幕范围*/
    if (X > 127) { return; }
    if (Y > 63) { return; }
    if (X + Width > 128) { Width = 128 - X; }
    if (Y + Height > 64) { Height = 64 - Y; }

    for (j = Y; j < Y + Height; j++) // 遍历指定页
    {
        for (i = X; i < X + Width; i++) // 遍历指定列
        {
            OLED_DisplayBuf[j / 8][i] &= ~(0x01  127) { return; }
    if (Y > 63) { return; }
    if (X + Width > 128) { Width = 128 - X; }
    if (Y + Height > 64) { Height = 64 - Y; }

    for (j = Y; j < Y + Height; j++) // 遍历指定页
    {
        for (i = X; i < X + Width; i++) // 遍历指定列
        {
            OLED_DisplayBuf[j / 8][i] ^= 0x01 = 0) // 数字大于等于0
    {
        OLED_ShowChar(X, Y, '+', FontSize); // 显示+号
        Number1 = Number;                   // Number1直接等于Number
    } else                                  // 数字小于0
    {
        OLED_ShowChar(X, Y, '-', FontSize); // 显示-号
        Number1 = -Number;                  // Number1等于Number取负
    }

    for (i = 0; i < Length; i++) // 遍历数字的每一位
    {
        /*调用OLED_ShowChar函数，依次显示每个数字*/
        /*Number1 / OLED_Pow(10, Length - i - 1) % 10 可以十进制提取数字的每一位*/
        /*+ '0' 可将数字转换为字符格式*/
        OLED_ShowChar(X + (i + 1) * FontSize, Y, Number1 / OLED_Pow(10, Length - i - 1) % 10 + '0', FontSize);
    }
}

/**
 * @brief OLED显示十六进制数字（十六进制，正整数）
 * @param X 指定数字左上角的横坐标，范围：0~127
 * @param Y 指定数字左上角的纵坐标，范围：0~63
 * @param Number 指定要显示的数字，范围：0x00000000~0xFFFFFFFF
 * @param Length 指定数字的长度，范围：0~8
 * @param FontSize 指定字体大小
 *           范围：OLED_8X16        宽8像素，高16像素
 *                 OLED_6X8        宽6像素，高8像素
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_ShowHexNum(uint8_t X, uint8_t Y, uint32_t Number, uint8_t Length, uint8_t FontSize)
{
    uint8_t i, SingleNumber;
    for (i = 0; i < Length; i++) // 遍历数字的每一位
    {
        /*以十六进制提取数字的每一位*/
        SingleNumber = Number / OLED_Pow(16, Length - i - 1) % 16;

        if (SingleNumber < 10) // 单个数字小于10
        {
            /*调用OLED_ShowChar函数，显示此数字*/
            /*+ '0' 可将数字转换为字符格式*/
            OLED_ShowChar(X + i * FontSize, Y, SingleNumber + '0', FontSize);
        } else // 单个数字大于10
        {
            /*调用OLED_ShowChar函数，显示此数字*/
            /*+ 'A' 可将数字转换为从A开始的十六进制字符*/
            OLED_ShowChar(X + i * FontSize, Y, SingleNumber - 10 + 'A', FontSize);
        }
    }
}

/**
 * @brief OLED显示二进制数字（二进制，正整数）
 * @param X 指定数字左上角的横坐标，范围：0~127
 * @param Y 指定数字左上角的纵坐标，范围：0~63
 * @param Number 指定要显示的数字，范围：0x00000000~0xFFFFFFFF
 * @param Length 指定数字的长度，范围：0~16
 * @param FontSize 指定字体大小
 *           范围：OLED_8X16        宽8像素，高16像素
 *                 OLED_6X8        宽6像素，高8像素
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_ShowBinNum(uint8_t X, uint8_t Y, uint32_t Number, uint8_t Length, uint8_t FontSize)
{
    uint8_t i;
    for (i = 0; i < Length; i++) // 遍历数字的每一位
    {
        /*调用OLED_ShowChar函数，依次显示每个数字*/
        /*Number / OLED_Pow(2, Length - i - 1) % 2 可以二进制提取数字的每一位*/
        /*+ '0' 可将数字转换为字符格式*/
        OLED_ShowChar(X + i * FontSize, Y, Number / OLED_Pow(2, Length - i - 1) % 2 + '0', FontSize);
    }
}

/**
 * @brief OLED显示浮点数字（十进制，小数）
 * @param X 指定数字左上角的横坐标，范围：0-127
 * @param Y 指定数字左上角的纵坐标，范围：0-63
 * @param Number 指定要显示的数字，范围：-4294967295.0-4294967295.0
 * @param IntLength 指定数字的整数位长度，范围：0-10
 * @param FraLength 指定数字的小数位长度，范围：0-9，小数进行四舍五入显示
 * @param FontSize 指定字体大小
 *           范围：OLED_8X16        宽8像素，高16像素
 *                  OLED_6X8        宽6像素，高8像素
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_ShowFloatNum(uint8_t X, uint8_t Y, double Number, uint8_t IntLength, uint8_t FraLength, uint8_t FontSize)
{
    uint32_t PowNum, IntNum, FraNum;

    if (Number >= 0) // 数字大于等于0
    {
        OLED_ShowChar(X, Y, '+', FontSize); // 显示+号
    } else                                  // 数字小于0
    {
        OLED_ShowChar(X, Y, '-', FontSize); // 显示-号
        Number = -Number;                   // Number取负
    }

    /*提取整数部分和小数部分*/
    IntNum = Number;                  // 直接赋值给整型变量，提取整数
    Number -= IntNum;                 // 将Number的整数减掉，防止之后将小数乘到整数时因数过大造成错误
    PowNum = OLED_Pow(10, FraLength); // 根据指定小数的位数，确定乘数
    FraNum = round(Number * PowNum);  // 将小数乘到整数，同时四舍五入，避免显示误差
    IntNum += FraNum / PowNum;        // 若四舍五入造成了进位，则需要再加给整数

    /*显示整数部分*/
    OLED_ShowNum(X + FontSize, Y, IntNum, IntLength, FontSize);

    /*显示小数点*/
    OLED_ShowChar(X + (IntLength + 1) * FontSize, Y, '.', FontSize);

    /*显示小数部分*/
    OLED_ShowNum(X + (IntLength + 2) * FontSize, Y, FraNum, FraLength, FontSize);
}

/**
 * @brief OLED显示汉字串
 * @param X 指定汉字串左上角的横坐标，范围：0-127
 * @param Y 指定汉字串左上角的纵坐标，范围：0-63
 * @param Chinese 指定要显示的汉字串，范围：必须全部为汉字或者全角字符，不要加入任何半角字符
 *           显示的汉字需要在OLED_Data.c里的OLED_CF16x16数组定义
 *           未找到指定汉字时，会显示默认图形（一个方框，内部一个问号）
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_ShowChinese(uint8_t X, uint8_t Y, char *Chinese)
{
    uint8_t pChinese = 0;
    uint8_t pIndex;
    uint8_t i;
    char SingleChinese[OLED_CHN_CHAR_WIDTH + 1] = {0}; // UTF8编码是3个字节，+1是为了加上\0结束符

    for (i = 0; Chinese[i] != '\0'; i++) // 遍历汉字串
    {
        SingleChinese[pChinese] = Chinese[i]; // 提取汉字串数据到单个汉字数组
        pChinese++;                           // 计次自增

        /*当提取次数到达OLED_CHN_CHAR_WIDTH时，即代表提取到了一个完整的汉字*/
        if (pChinese >= OLED_CHN_CHAR_WIDTH) {
            SingleChinese[pChinese + 1] = '\0'; // 在汉字后面补上空字符串，表示结束
            pChinese                    = 0;    // 计次归零

            /*遍历整个汉字字模库，寻找匹配的汉字*/
            /*如果找到最后一个汉字（定义为空字符串），则表示汉字未在字模库定义，停止寻找*/
            for (pIndex = 0; strcmp(OLED_CF16x16[pIndex].Index, "") != 0; pIndex++) {
                /*找到匹配的汉字*/
                if (strcmp(OLED_CF16x16[pIndex].Index, SingleChinese) == 0) {
                    break; // 跳出循环，此时pIndex的值为指定汉字的索引
                }
            }

            /*将汉字字模库OLED_CF16x16的指定数据以16*16的图像格式显示*/
            OLED_ShowImage(X + ((i + 1) / OLED_CHN_CHAR_WIDTH - 1) * 16, Y, 16, 16, OLED_CF16x16[pIndex].Data);
        }
    }
}

/**
 * @brief OLED显示图像
 * @param X 指定图像左上角的横坐标，范围：0-127
 * @param Y 指定图像左上角的纵坐标，范围：0-63
 * @param Width 指定图像的宽度，范围：0-128
 * @param Height 指定图像的高度，范围：0-64
 * @param Image 指定要显示的图像
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_ShowImage(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height, const uint8_t *Image)
{
    uint8_t i, j;

    /*参数检查，保证指定图像不会超出屏幕范围*/
    if (X > 127) { return; }
    if (Y > 63) { return; }

    /*将图像所在区域清空*/
    OLED_ClearArea(X, Y, Width, Height);

    /*遍历指定图像涉及的相关页*/
    /*(Height - 1) / 8 + 1的目的是Height / 8并向上取整*/
    for (j = 0; j < (Height - 1) / 8 + 1; j++) {
        /*遍历指定图像涉及的相关列*/
        for (i = 0; i < Width; i++) {
            /*超出边界，则跳过显示*/
            if (X + i > 127) { break; }
            if (Y / 8 + j > 7) { return; }

            /*显示图像在当前页的内容*/
            OLED_DisplayBuf[Y / 8 + j][X + i] |= Image[j * Width + i]  7) { continue; }

            /*显示图像在下一页的内容*/
            OLED_DisplayBuf[Y / 8 + j + 1][X + i] |= Image[j * Width + i] >> (8 - Y % 8);
        }
    }
}

/**
 * @brief OLED使用printf函数打印格式化字符串
 * @param X 指定格式化字符串左上角的横坐标，范围：0-127
 * @param Y 指定格式化字符串左上角的纵坐标，范围：0-63
 * @param FontSize 指定字体大小
 *           范围：OLED_8X16        宽8像素，高16像素
 *                 OLED_6X8        宽6像素，高8像素
 * @param format 指定要显示的格式化字符串，范围：ASCII码可见字符组成的字符串
 * @param ... 格式化字符串参数列表
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_Printf(uint8_t X, uint8_t Y, uint8_t FontSize, char *format, ...)
{
    char String[30];                         // 定义字符数组
    va_list arg;                             // 定义可变参数列表数据类型的变量arg
    va_start(arg, format);                   // 从format开始，接收参数列表到arg变量
    vsprintf(String, format, arg);           // 使用vsprintf打印格式化字符串和参数列表到字符数组中
    va_end(arg);                             // 结束变量arg
    OLED_ShowString(X, Y, String, FontSize); // OLED显示字符数组（字符串）
}

/**
 * @brief OLED在指定位置画一个点
 * @param X 指定点的横坐标，范围：0-127
 * @param Y 指定点的纵坐标，范围：0-63
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_DrawPoint(uint8_t X, uint8_t Y)
{
    /*参数检查，保证指定位置不会超出屏幕范围*/
    if (X > 127) { return; }
    if (Y > 63) { return; }

    /*将显存数组指定位置的一个Bit数据置1*/
    OLED_DisplayBuf[Y / 8][X] |= 0x01  127) { return 0; }
    if (Y > 63) { return 0; }

    /*判断指定位置的数据*/
    if (OLED_DisplayBuf[Y / 8][X] & 0x01  x1) {
            temp = x0;
            x0   = x1;
            x1   = temp;
        }

        /*遍历X坐标*/
        for (x = x0; x  y1) {
            temp = y0;
            y0   = y1;
            y1   = temp;
        }

        /*遍历Y坐标*/
        for (y = y0; y  x1) // 0号点X坐标大于1号点X坐标
        {
            /*交换两点坐标*/
            /*交换后不影响画线，但是画线方向由第一、二、三、四象限变为第一、四象限*/
            temp = x0;
            x0   = x1;
            x1   = temp;
            temp = y0;
            y0   = y1;
            y1   = temp;
        }

        if (y0 > y1) // 0号点Y坐标大于1号点Y坐标
        {
            /*将Y坐标取负*/
            /*取负后影响画线，但是画线方向由第一、四象限变为第一象限*/
            y0 = -y0;
            y1 = -y1;

            /*置标志位yflag，记住当前变换，在后续实际画线时，再将坐标换回来*/
            yflag = 1;
        }

        if (y1 - y0 > x1 - x0) // 画线斜率大于1
        {
            /*将X坐标与Y坐标互换*/
            /*互换后影响画线，但是画线方向由第一象限0~90度范围变为第一象限0~45度范围*/
            temp = x0;
            x0   = y0;
            y0   = temp;
            temp = x1;
            x1   = y1;
            y1   = temp;

            /*置标志位xyflag，记住当前变换，在后续实际画线时，再将坐标换回来*/
            xyflag = 1;
        }

        /*以下为Bresenham算法画直线*/
        /*算法要求，画线方向必须为第一象限0~45度范围*/
        dx     = x1 - x0;
        dy     = y1 - y0;
        incrE  = 2 * dy;
        incrNE = 2 * (dy - dx);
        d      = 2 * dy - dx;
        x      = x0;
        y      = y0;

        /*画起始点，同时判断标志位，将坐标换回来*/
        if (yflag && xyflag) {
            OLED_DrawPoint(y, -x);
        } else if (yflag) {
            OLED_DrawPoint(x, -y);
        } else if (xyflag) {
            OLED_DrawPoint(y, x);
        } else {
            OLED_DrawPoint(x, y);
        }

        while (x < x1) // 遍历X轴的每个点
        {
            x++;
            if (d < 0) // 下一个点在当前点东方
            {
                d += incrE;
            } else // 下一个点在当前点东北方
            {
                y++;
                d += incrNE;
            }

            /*画每一个点，同时判断标志位，将坐标换回来*/
            if (yflag && xyflag) {
                OLED_DrawPoint(y, -x);
            } else if (yflag) {
                OLED_DrawPoint(x, -y);
            } else if (xyflag) {
                OLED_DrawPoint(y, x);
            } else {
                OLED_DrawPoint(x, y);
            }
        }
    }
}

/**
 * @brief OLED矩形
 * @param X 指定矩形左上角的横坐标，范围：0~127
 * @param Y 指定矩形左上角的纵坐标，范围：0~63
 * @param Width 指定矩形的宽度，范围：0~128
 * @param Height 指定矩形的高度，范围：0~64
 * @param IsFilled 指定矩形是否填充
 *           范围：OLED_UNFILLED        不填充
 *                 OLED_FILLED            填充
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_DrawRectangle(uint8_t X, uint8_t Y, uint8_t Width, uint8_t Height, uint8_t IsFilled)
{
    uint8_t i, j;
    if (!IsFilled) // 指定矩形不填充
    {
        /*遍历上下X坐标，画矩形上下两条线*/
        for (i = X; i < X + Width; i++) {
            OLED_DrawPoint(i, Y);
            OLED_DrawPoint(i, Y + Height - 1);
        }
        /*遍历左右Y坐标，画矩形左右两条线*/
        for (i = Y; i < Y + Height; i++) {
            OLED_DrawPoint(X, i);
            OLED_DrawPoint(X + Width - 1, i);
        }
    } else // 指定矩形填充
    {
        /*遍历X坐标*/
        for (i = X; i < X + Width; i++) {
            /*遍历Y坐标*/
            for (j = Y; j < Y + Height; j++) {
                /*在指定区域画点，填充满矩形*/
                OLED_DrawPoint(i, j);
            }
        }
    }
}

/**
 * @brief OLED三角形
 * @param X0 指定第一个端点的横坐标，范围：0-127
 * @param Y0 指定第一个端点的纵坐标，范围：0-63
 * @param X1 指定第二个端点的横坐标，范围：0-127
 * @param Y1 指定第二个端点的纵坐标，范围：0-63
 * @param X2 指定第三个端点的横坐标，范围：0-127
 * @param Y2 指定第三个端点的纵坐标，范围：0-63
 * @param IsFilled 指定三角形是否填充
 *           范围：OLED_UNFILLED        不填充
 *                 OLED_FILLED            填充
 * @return 无
 * @note 调用此函数后，要想真正地呈现在屏幕上，还需调用更新函数
 */
void OLED_DrawTriangle(uint8_t X0, uint8_t Y0, uint8_t X1, uint8_t Y1, uint8_t X2, uint8_t Y2, uint8_t IsFilled)
{
    uint8_t minx = X0, miny = Y0, maxx = X0, maxy = Y0;
    uint8_t i, j;
    int16_t vx[] = {X0, X1, X2};
    int16_t vy[] = {Y0, Y1, Y2};

    if (!IsFilled) // 指定三角形不填充
    {
        /*调用画线函数，将三个点用直线连接*/
        OLED_DrawLine(X0, Y0, X1, Y1);
        OLED_DrawLine(X0, Y0, X2, Y2);
        OLED_DrawLine(X1, Y1, X2, Y2);
    } else // 指定三角形填充
    {
        /*找到三个点最小的X、Y坐标*/
        if (X1 < minx) { minx = X1; }
        if (X2 < minx) { minx = X2; }
        if (Y1 < miny) { miny = Y1; }
        if (Y2 < miny) { miny = Y2; }

        /*找到三个点最大的X、Y坐标*/
        if (X1 > maxx) { maxx = X1; }
        if (X2 > maxx) { maxx = X2; }
        if (Y1 > maxy) { maxy = Y1; }
        if (Y2 > maxy) { maxy = Y2; }

        /*最小最大坐标之间的矩形为可能需要填充的区域*/
        /*遍历此区域中所有的点*/
        /*遍历X坐标*/
        for (i = minx; i  0) {
        if (d2
